干式变压器结构原理及检修维护

10kv干式变压器10kV干式变压器是一种常见的电力设备，用于将高压电流变成低压电流，以供给各种不同的电力设备和设施使用。

它的主要特点是结构简单，体积小巧，适用于各种环境条件下的使用。

本文将介绍10kV干式变压器的工作原理、结构组成、应用领域以及维护保养等方面的知识。

一、工作原理10kV干式变压器采用了干式绝缘技术，使变压器内部不需要使用液体绝缘介质，从而避免了漏油和污染问题。

其工作原理是通过变压器的主、副绕组之间的电感耦合效应，实现电流的转换。

当高压电流通过主绕组时，由于电感耦合的作用，副绕组的电压也会产生相应的变化，从而实现电流的降压作用。

二、结构组成10kV干式变压器的主要结构组成包括主绕组、副绕组、铁芯、外壳等。

主绕组是由一根或多根绕制线圈组成，用来承载高压电流。

副绕组则是用来产生低压电流。

铁芯则起到了支撑和增加磁感应强度的作用，它由以硅钢片为主要材料组成。

外壳则用来保护变压器内部的零部件，同时起到散热和绝缘的作用。

三、应用领域10kV干式变压器广泛应用于住宅区、商业区、工业区等场所的电力供应系统中。

其主要应用领域包括电力输配电系统、工矿企业、机场、高速公路、地铁等。

由于其结构简单、维护方便等特点，使得10kV干式变压器成为可靠、安全、节能的电力供应装置。

四、维护保养10kV干式变压器的维护保养非常重要，可以有效延长其使用寿命，并确保其安全可靠运行。

以下是一些常见的维护保养措施：1. 清洁：定期对变压器外壳进行清洁，保持其表面干净，并避免进入杂质。

2. 温度监测：定期对变压器的温度进行监测，确保其工作温度在正常范围内。

3. 绝缘测试：定期进行绝缘测试，检测绝缘是否完好，如有发现问题应及时处理。

4. 检查接线：定期检查变压器的接线是否松动或腐蚀，确保接触良好。

5. 检查冷却系统：定期检查冷却系统的工作情况，确保正常冷却。

6. 防雷保护：对于暴雨天气，应加强对变压器的防雷保护。

以上是一些基本的维护保养措施，具体的维护保养应按照变压器的实际情况和相关标准进行操作。

干式变压器工作原理及维护
干式变压器是一种无油浸入式变压器，其工作原理是通过互感原理将电压从高压侧传输到低压侧。

干式变压器的绕组使用绝缘材料进行绝缘，不需要使用冷却剂来降低温度。

它的绝缘系统包括高压侧和低压侧的绝缘层、绕组与绕组之间的绝缘填料以及外部绝缘保护。

工作原理如下：
1. 电源加电：输入电源的电流通过高压侧的绕组，产生一个交变磁场。

2. 磁场传导：交变磁场穿过铁芯，同时在低压侧的绕组中产生涡流。

3. 变换电压：涡流在低压侧的绕组中产生一个相对较低的电压，从而实现电压的降低。

干式变压器的维护需要以下注意事项：
1. 温度控制：干式变压器应保持在额定温度以下，过高的温度会导致绝缘老化和设备损坏。

因此，需要定期检查变压器内部的温度，并及时清理绕组和通风口的灰尘和杂物，确保良好的散热。

2. 绝缘检查：定期检查变压器的绝缘状况，确保绝缘层的完整性，以防止漏电和短路等问题的发生。

若发现绝缘破损或老化，应及时更换绝缘材料。

3. 定期检修：定期检修变压器，包括清洗绝缘材料、检查设备的连接器和螺栓是否紧固，以及检查变压器的接地情况等。

若发现问题，应及时修复或更换损坏的部件。

4. 防潮防尘：保持变压器周围环境清洁，防止杂物进入变压器内部，避免灰尘和湿气对设备的影响。

通过良好的维护可以延长干式变压器的使用寿命，并确保设备的安全运行。

干式变压器的原理维护及检修干式变压器是一种在绝缘材料中填充干燥剂，以防止湿度对变压器的影响的变压器。

它具有一些独特的特点和优点，如高度可靠性、耐潮湿、自清洁能力以及较小的空间要求等。

下面将详细介绍干式变压器的工作原理、维护和检修。

工作原理：干式变压器通过将高电压变换为低电压（或相反）来实现电能的传输和转换。

它的主要构造由铁芯、绕组和绝缘材料组成。

绕组通电后在铁芯中产生磁场，而磁场会感应到绕组中的电流，从而实现能量的传输和变压。

在干式变压器中，绝缘材料负责将铁芯和绕组隔离并提供绝缘保护。

维护：1.温度控制：干式变压器的温度控制非常重要，应保持在规定的温度范围内，以确保变压器正常运行。

定期检查冷却系统并保持通风道畅通是保持适当温度的关键。

2.清洁绝缘材料：应定期清洁绝缘材料，以确保其绝缘性能良好。

可使用软刷或吸尘器轻轻清除绝缘材料表面的灰尘和污垢。

3.定期检查电缆和接线：定期检查变压器的电缆和接线，确保其连接牢固且无松动或腐蚀。

同时，还应检查接线盒和接地系统，确保其正常运行。

4.检查冷却系统：定期检查冷却系统的运行情况，包括风扇、散热器和冷却剂。

必要时清洗风扇和散热器，更换冷却剂。

检修：1.预防浸水：干式变压器在检修期间应避免浸水或雨淋，以防止绝缘材料受潮。

同时，要保持变压器周围的通风良好，防止积水。

2.定期绝缘测试：在检修期间，应进行绝缘测试以评估绝缘材料的状况。

绝缘阻抗应符合标准要求，如果存在异常，需要对绝缘材料进行修复或更换。

3.维护绕组：检修期间需要检查绕组的状态，确保其无短路或断路。

如果发现问题，需要进行修复或更换。

4.检查绝缘材料：检修期间需要仔细检查绝缘材料，包括绕组绝缘和绝缘隔离。

如发现损坏或老化，需要及时修复或更换。

总结：干式变压器的工作原理是通过绕组和铁芯之间的磁场相互感应实现能量的传输和变压。

为确保其正常运行，需要定期进行维护和检修，包括温度控制、清洁绝缘材料、定期检查电缆和接线、检查冷却系统等。

干式变压器结构原理及检修维护一、干式变压器结构原理1.基本结构干式变压器是一种成型整体的设备，它通常由高压侧和低压侧两个变压器组成，这两个部分是完全隔离的。

而整个设备下部则有一个负载箱，用于接地负载和漏电保护。

2.核心和线圈干式变压器主要由铁心和嵌在铁心中的线圈两部分组成。

铁心是由三角形、矩形或圆形薄钢片叠压而成的，这使得磁通线能够更好地穿过铁心。

在线圈的支撑下铁心存在于一条竖直的中心线上。

3.绕组干式变压器线圈绕组是从不同的导线材料绕制而成的。

高压绕组类似于低压绕组，只是导线材料不同。

此外，绕组还包括支撑和绝缘部分等。

4.外壳和散热器干式变压器的外壳是为保护设备和人员而设置的，并且它的厚度应该能够承受外部力，以避免变压器内部受损。

而散热器的作用则是通过增大表面积来加快散热速度，以保证设备长期工作稳定。

二、检修维护1.清洁定期清洁变压器表面污垢和尘埃是保养变压器的基本工作，也是最基本的维护工作之一。

机械清洗、手工清洗或气流清洗均可，但需要注意密封性。

2.检测检测应涵盖变压器的各个方面，如线圈、铁心、绝缘和外壳。

对于不同的部分，我们也采取不同的方法进行检测，例如，线圈和铁心可以通过绝缘电阻等参数来检测，而外壳和散热器可以通过外观和温度等因素来判断。

3.运动运动可以帮助让变压器保持良好的状态。

例如，我们可以定期开动变压器，在工作条件的适当范围内加热变压器，以消除潮气和杂质。

定期运动还可以改变变压器中的残留磁场，缓解变压器的压力。

4.故障排除干式变压器的故障排除通常包括检测和更换故障组件。

在检测过程中，我们需要根据实际情况选择合适的工具和方法，例如，对于绝缘故障，我们可以使用高压电桥来定位故障点；对于铁心故障，我们可以使用短路阻抗法。

5.保养和更换因为干式变压器的使用寿命是有限的，所以我们需要定期维护和更换部件，以保证其稳定性和寿命。

这些部件包括散热器、绕组、绝缘等。

同时，在更换过程中，我们还应该注意到更换时间和更换方式。

干式变压器结构原理及检修维护模版干式变压器是一种常见的变压器类型，其主要原理是通过绕组和铁心来实现电能的传递与转换。

干式变压器由绕组、铁心、外壳和绝缘材料等部分组成，下面将详细介绍其结构原理及检修维护模板。

一、干式变压器的结构原理1. 绕组：干式变压器的绕组通常由高压绕组和低压绕组组成。

高压绕组和低压绕组通过绝缘材料进行绝缘，并通过引线连接到外部电源和负载。

2. 铁心：铁心是干式变压器的核心部分，通常采用硅钢片叠装而成。

铁心的作用是提供磁路，使电能能够顺利地在绕组之间流通。

3. 外壳：干式变压器的外壳通常由金属材料制成，用于保护绕组和铁心，同时具有隔离绝缘的作用。

外壳通常具有散热孔和进出线孔等设计，以便散热和电路连接。

4. 绝缘材料：干式变压器的绝缘材料主要用于绝缘绕组和绝缘铁心，以防止电路短路和漏电。

常见的绝缘材料有绝缘纸、绝缘胶布、绝缘漆等。

二、干式变压器的检修维护模板干式变压器的检修维护是保证其正常运行和延长使用寿命的重要工作。

下面是一个常见的干式变压器检修维护模板，供参考：1. 外观检查：- 检查外壳是否有变形、裂缝或腐蚀现象。

- 检查散热孔是否畅通，清除堵塞物。

- 检查进出线孔是否松动，修复或更换损坏部分。

2. 温度检测：- 使用红外测温仪检测变压器各部分的温度，确保温度均匀且正常。

3. 绝缘检测：- 使用绝缘电阻测试仪对绕组和铁心进行绝缘测试，确保绝缘电阻符合要求。

（通常绝缘电阻应大于100兆欧）4. 结构检查：- 检查绕组和铁心的连接是否牢固，修复或更换松动部分。

- 检查绝缘材料是否老化、破损或掉落，修复或更换受损部分。

5. 精确测量：- 使用电力调制仪对变压器的负载损耗、空载损耗、短路阻抗等进行精确测量，确保各项参数符合标准要求。

6. 清洁和除湿：- 使用吸尘器清洁变压器表面的灰尘和污垢。

- 使用除湿剂或箱体加热器除去变压器内部的湿气。

7. 油封检查：- 对于带有油封的干式变压器，应检查油封是否磨损、老化或漏油，及时更换或修理。

干式变压器结构原理及检修维护干式变压器是一种不使用油作为绝缘介质的变压器，其具有结构简单、安全可靠、维护方便等特点，被广泛应用于城市建筑、地铁等场所。

本文将介绍干式变压器的结构原理以及检修维护方法。

一、干式变压器的结构原理干式变压器由高压侧和低压侧两个绕组、铁芯、外壳等部分组成。

绕组之间通过绝缘层进行绝缘，绕组的形状根据功率和电压等参数来设计。

铁芯起到导磁作用，可以将高压侧的磁场传递给低压侧。

外壳则用于保护绕组和铁芯，同时具备散热的功能。

干式变压器的结构原理如下：1. 绕组：高压侧和低压侧的绕组由导线绕制而成，绕制工艺包括绝缘处理、线圈成型和焊接等步骤。

2. 绝缘层：绕组之间的绝缘层采用优质绝缘材料，如绝缘纸、电木等，具有良好的绝缘性能和耐高温性能。

3. 铁芯：铁芯由多个铁片堆积而成，铁片之间采用绝缘涂层隔离，以防止短路。

4. 外壳：外壳采用阻燃材料制成，能够有效防止火灾的扩散。

5. 散热装置：干式变压器的散热采用自然冷却方式，通风槽和风扇等散热装置能够提高变压器的散热效果。

二、干式变压器的检修维护干式变压器的检修维护是确保变压器正常运行和延长使用寿命的重要措施。

以下是干式变压器的常见检修维护内容：1. 定期维护：- 清洁外表：定期清洁变压器外表，保持外表清洁、干燥，防止灰尘和杂质积聚。

- 检查绝缘材料：定期检查绝缘材料的状况，如绝缘纸、电木等，发现老化或损坏应及时更换。

- 检查接线端子：定期检查变压器的接线端子，确保接触良好，紧固可靠。

- 检查散热装置：定期检查变压器的散热装置，如通风槽、风扇等，确保散热正常。

2. 故障排除：- 温升过高：如果变压器温升过高，可能是绕组接触不良、冷却不良等原因引起，需要检查并及时排除故障。

- 绕组短路：如果变压器绕组发生短路，可能是由于绝缘损坏或绕组间距过小等原因引起，需要修复或更换绕组。

- 外壳漏电：如果变压器的外壳漏电，可能是由于绝缘破损或外壳接地等原因引起，需要检查绝缘情况并处理。

干式变压器结构原理及检修维护干式变压器是一种没有绝缘液体（如油）的变压器，它使用固体绝缘材料来隔离和保护绕组。

它的常见应用包括电力系统、工业设备和建筑物等，由于其较小的容积、免维护和安装便捷等优点，成为许多场合的首选。

下面将对干式变压器的结构原理及检修维护进行详细介绍。

一、干式变压器结构原理：1.绕组结构：干式变压器的绕组采用多层低电阻绝缘材料包裹，并通过特殊的固定结构使其紧密固定，以确保绕组间距和绝缘性能。

2.核心结构：干式变压器的铁芯通常由多个铁片组成，通过压接、焊接或热熔连接等方式连接在一起。

绝缘材料被用于分隔各个铁芯片，确保电流在铁芯中的正确流动路径，同时减少铁芯振动和噪音。

3.冷却系统：为了散热并保持变压器的温度稳定，干式变压器通常配备有冷却风扇或风道。

冷却风扇能够通过自然对流或强制对流方式，将热量从变压器的绕组和铁芯中带走，以保持变压器的工作温度在合理范围内。

二、干式变压器检修维护：1.清洁：定期对干式变压器进行清洁，包括外壳、绕组、铁芯和冷却系统等。

可以使用软刷或吸尘器等工具进行清洁，注意不要损坏绝缘材料和绕组。

2.绝缘检测：定期进行绝缘检测，可以使用绝缘电阻计或高压测试仪等设备，检测变压器的绝缘电阻是否正常。

绝缘电阻低于一定数值时，需要及时采取措施，如清洁绝缘材料、更换绝缘材料等。

3.紧固件检查：定期检查干式变压器的各个连接紧固件，确保其牢固可靠，特别是铁芯连接的紧固件，以防止松动和振动。

4.涂层维护：定期检查干式变压器的绝缘涂层是否完好，如发现破损或老化，及时进行维修或更换。

5.温度检测：定期检测干式变压器的工作温度，特别是绕组的温度，确保其在设计范围内。

温度过高可能导致绝缘材料老化和变压器性能下降。

6.风道清理：定期清理干式变压器的冷却系统，包括风扇和风道，以确保热量能够有效地散发出去，防止变压器过热。

以上是对干式变压器结构原理及检修维护的介绍，通过定期的检修和维护，能够确保干式变压器的正常运行和延长使用寿命。

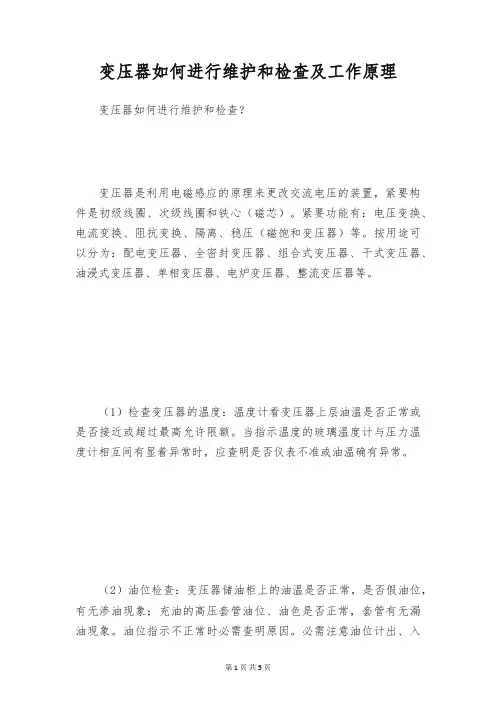

变压器如何进行维护和检查及工作原理变压器如何进行维护和检查？变压器是利用电磁感应的原理来更改交流电压的装置，紧要构件是初级线圈、次级线圈和铁心（磁芯）。

紧要功能有：电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）等。

按用途可以分为：配电变压器、全密封变压器、组合式变压器、干式变压器、油浸式变压器、单相变压器、电炉变压器、整流变压器等。

（1）检查变压器的温度：温度计看变压器上层油温是否正常或是否接近或超过最高允许限额。

当指示温度的玻璃温度计与压力温度计相互间有显着异常时，应查明是否仪表不准或油温确有异常。

（2）油位检查：变压器储油柜上的油温是否正常，是否假油位，有无渗油现象；充油的高压套管油位、油色是否正常，套管有无漏油现象。

油位指示不正常时必需查明原因。

必需注意油位计出、入口处有无沉淀物聚积而阻拦油的通路。

（3）检查声响：变压器的电磁声与以往比较有无异常。

工作人员通常对变压器的正常噪声已经听惯，如有异常声响是简单发觉的。

异常噪声发生的原因通常有下列几种：1、因电源频率波动大，造成外壳及散热器的振动。

2、铁芯夹紧不良。

3、因铁芯或铁芯夹紧螺杆、紧固螺栓结构上的缺陷，发生铁芯短路。

4、紧固部分发生松动。

5、绕组或引线对铁芯或外壳有放电现象6、由于接地不良或某些金属部分未接地，产生静电放电。

（4）检查变压器顶盖上的绝缘件：出线套管、引出导电排的支持绝缘子等表面是否清洁，有无分裂或放电的痕迹等缺陷。

（5）检查引出导电排的螺栓接头有无过热现象：可查看视温蜡片及变色漆的变换情况活用红外线测温仪测。

当有电缆终端接头盒时，还应检查电缆头有无漏油现象。

（6）检查漏油：漏油会使变压器油面降低，还会使外壳散热器等产生油污，油污会污损变压器的外观。

应特别注意检查各阀门及各部分的垫圈。

若是因焊接不良，则应立刻进行检修处理。

（7）检查阀门：各种阀门是否按工作需要应打开的打开，应关闭的关闭。

振动也会使阀门发生松动，检查中应查看其状态是否符合运行要求。

干式变压器结构原理及检修维护范文干式变压器是一种常见的变压器类型，其结构原理及检修维护十分重要。

本文将深入探讨干式变压器的结构原理以及常见的检修维护方法。

本文分为四个部分，首先介绍干式变压器的结构组成，然后具体阐述其工作原理，接着探讨常见的检修维护方法，最后总结全文。

一、干式变压器的结构组成干式变压器由多个部件组成，其中包括：1. 铁芯：铁芯是干式变压器的核心部件，由硅钢片叠压而成。

铁芯的作用是提供磁通路径，增强磁场的作用。

铁芯还起到了支撑线圈的作用，确保其稳定性和可靠性。

2. 绕组：绕组是干式变压器的关键部件之一，分为高压绕组和低压绕组。

高压绕组和低压绕组之间通过绝缘层隔离，以避免电流短路。

绕组通常由绝缘线圈等材料制成，以确保电流的正常传输。

3. 绝缘材料：干式变压器中绝缘材料的选择十分重要。

常见的绝缘材料有油漆、纸板、纸板格栅、绝缘胶等。

这些绝缘材料可以有效隔离绕组和外部环境，防止漏电和电弧产生。

4. 散热系统：干式变压器的散热系统非常重要，它能够有效地降低变压器的温度，保证其正常运行。

散热系统通常由散热器和风扇组成，通过风力传导和对流来散发热量。

二、干式变压器的工作原理干式变压器的工作原理与液体浸泡式变压器相似，主要分为电磁感应原理和能量传递原理两个方面。

1. 电磁感应原理：当高压绕组通入交流电时，产生的电流通过绕组产生磁场。

这个磁场会引起低压绕组中的电流发生变化，根据电磁感应原理，电流变化会产生电动势。

通过绕组之间的电磁感应，电流能够在高压绕组和低压绕组之间进行能量传递。

2. 能量传递原理：高压绕组中的电流通过电磁感应原理，在低压绕组中产生相应的电流。

这个过程中，能量从高压绕组传递到低压绕组，完成电压的变换。

变压器的工作主要依赖于这个能量传递原理，以满足电力系统中不同电压的需求。

三、干式变压器的检修维护方法干式变压器在运行过程中需要定期进行检修维护，以保证其正常运行和延长使用寿命。

以下是常见的检修维护方法：1. 清洁：定期对变压器进行清洁工作，尤其是散热系统。

干式变压器结构原理及检修维护引言干式变压器是一种非常常见的电气设备，经常用于工业领域中的输电、配电、变压等环节。

干式变压器由于绝缘材料不易老化，耐热性强，不需要进行维护以及安装容易等优点而受到了大众的广泛关注。

本文将介绍干式变压器的结构原理、维护和维修的具体方法。

干式变压器的结构原理干式变压器的外形结构干式变压器的外形与油浸变压器不同，它不需要具备油箱、散热器和冷却系统以及油压检测系统等。

相反，在外观上，它更加简洁、环保而且低噪音。

干式变压器的外观由导体、绝缘材料、燃烧极高的夹层和外壳等部分组成。

干式变压器的绕组由多个导体缠绕形成。

缠绕形式包括单绕组、双绕组等多种类型，用于实现不同的功能。

干式变压器的内部构造干式变压器的内部构造由高压侧绕组、低压侧绕组、绝缘材料、固定工具等部分组成。

绕组是干式变压器的核心部分，高压侧和低压侧的绕组分别分布在铁心上。

其中，高压侧的绕组为沿电力输送线的绕组，低压侧的绕组为沿电力消耗线的绕组。

绕组包括线圈和绝缘材料，绝缘材料是不可或缺的一部分，用于隔离两个线圈，以避免绕组之间的电路短路。

固定工具用于用于固定绕组上的线圈和铁心。

夹层是干式变压器的防火层，可以防止发生火灾。

夹层材料对干式变压器的防火性能影响非常大。

干式变压器的工作原理干式变压器是将电能从一种形式转换成另一种形式的装置。

变压器工作的基本原理是依据磁通沿传输介质（例如铁心）的转移，通过变压比改变电压和电流的大小。

当变压器的一侧（高压侧）接通电源后，磁场产生能够沿着铁心到达另一侧（低压侧），并诱导出与磁场大小和方向相一致的电磁场。

这个过程中会产生感应电动势，在低压侧的绕组中诱发出低电压和大电流。

干式变压器的检修维护干式变压器的检查干式变压器是比较复杂的电气设备，对于正常的运行应该进行不定期的检查。

主要检查包括：•外壳检查：检查外壳是否有断裂、变形等情况，检查有无漏点、裂纹•着火检查：检查夹层是否有着火的痕迹•绝缘检查：使用万用表检查绕组之间的绝缘是否正常•温度检查：检查变压器的工作温度是否正常，如果温度过高需要进行调整•湿度检查：用湿度计对变压器进行检测，如果湿度过高需要开机升温，以便将湿气排出•相序检查：检查高压侧和低压侧的相序是否正确，如果相序混乱可能会造成电器故障干式变压器的维修如果变压器出现故障，应该及时进行修理。

2024年干式变压器结构原理及检修维护干式变压器是一种不使用油冷却的变压器，其绝缘和冷却介质为固体绝缘材料，常见的有气流冷却和无油块体绝缘两种结构。

干式变压器由高压绕组、低压绕组和铁芯组成。

干式变压器的结构原理基本与油浸变压器相同，只是在绝缘和冷却方面有所不同。

干式变压器通过空气或强制通风来冷却绕组和铁芯，同时采用固体绝缘材料来隔离绕组与外部环境。

干式变压器的检修维护包括以下几个方面：
1. 清洁维护：定期清洁绝缘材料和散热片，保持绝缘和冷却效果。

2. 绝缘检测：定期进行绝缘电阻测试，确保绝缘材料的完好性。

3. 线圈连接检查：检查绕组之间和绕组与终端的连接，确保连接紧固可靠。

4. 散热系统检查：检查风扇和散热片是否正常运行，保持正常的散热效果。

5. 铁芯检查：检查铁芯的接地情况和固定情况，防止铁芯松动或接地不良。

6. 绝缘油检测（如果有）：如果干式变压器的低压绕组有绝缘油，需要定期检测绝缘油的电气和物理性质，确保其正常运行。

以上是关于干式变压器结构原理及检修维护的基本介绍，希望对您有所帮助。

如需更详细的信息，请参阅相关书籍或咨询专业人士。

干式变压器结构原理及检修维护干式变压器是一种常用的电力设备，用于电压的变换和传输。

它与油浸式变压器相比，没有油介质，更适合在高温、易燃或有污染的环境中使用。

下面将详细介绍干式变压器的结构原理和检修维护方法。

一、干式变压器的结构原理1.绝缘结构：干式变压器采用的绝缘材料通常为玻璃纤维带和无机加固胶带。

这两种材料均不怕潮湿和较高的温度，能够有效地抵抗绝缘材料老化现象。

2.铁芯结构：干式变压器的铁芯为非晶态材料，它的磁导率高，磁滞损耗小，磁导率随频率变化也很小。

这种结构能降低变压器的损耗和噪音。

3.绕组结构：干式变压器的绕组通常使用铜导体，绕制成盘式或长形结构，以增加绕组的截面积，提高变压器的负荷能力。

4.散热结构：干式变压器通常采用自然冷却方式，散热器可采用自然冷却器或强制冷却器。

自然冷却器利用风扇将空气强制对散热器进行冷却，以降低变压器的温升。

二、干式变压器的检修维护方法1.外观检查：定期检查干式变压器的外观是否有明显的损伤和碰撞痕迹，是否有油渗漏或绝缘材料老化现象。

如发现异常情况，应及时处理。

2.绝缘检查：定期检查干式变压器的绝缘电阻和介质损耗，确保绝缘系统的正常工作。

如有异常情况，应找专业人员进行处理。

3.冷却系统检查：定期检查干式变压器的冷却系统是否正常工作，如散热器和风扇是否有堵塞或损坏。

如发现问题，应及时进行清理和维修。

4.电气系统检查：定期检查干式变压器的电气系统是否正常工作，如继电器、断路器和保护装置是否灵活可靠。

如有问题，应及时维修或更换。

5.维护保养：定期对干式变压器进行清洁，保持其工作环境干燥清洁。

定期更换绝缘材料，定期检查和更换油封、密封圈等易磨损部件，延长变压器的使用寿命。

总之，干式变压器具有简单、可靠、无环境污染等优点，在电力系统的应用中起着重要的作用。

为了确保其正常工作和延长使用寿命，对干式变压器进行定期的检修维护非常重要。

干式变压器结构原理及检修维护干式变压器是一种常见的配电变压器，它采用干式绝缘材料进行绝缘，不需要液体绝缘剂，具有良好的散热性能和防火性能。

干式变压器结构原理比较简单，主要由绕组、铁心、绝缘材料和外壳等组成。

本文将详细介绍干式变压器的结构原理及检修维护内容。

一、干式变压器的结构原理1. 绕组：干式变压器的绕组一般采用铜箔绕制，绕组通过与铁心的连接，使电磁感应产生，完成电能的变换。

绕组的导线要采用具有较好的导电性能和抗高温性能的材料，如纯铜或铜合金，以提高导电效果和抗短路能力。

2. 铁心：干式变压器的铁心通常采用硅钢片叠压而成，以减小磁阻和损耗。

铁心能够提高变压器的磁耦合效率，并减少铁损和涡流损耗。

3. 绝缘材料：干式变压器的绝缘材料主要包括绝缘纸、绝缘漆和绝缘胶等。

这些材料能够有效隔离绕组与绕组、绕组与铁心之间的电气联系，防止电弧和短路等故障的发生。

4. 外壳：干式变压器的外壳一般采用钢板焊接而成，具有良好的机械强度和防护性能。

外壳能够有效地保护内部绝缘材料和电气设备，同时还能起到散热的作用。

二、干式变压器的检修维护1. 清洁绝缘表面：定期清洁干式变压器的绝缘表面，包括绕组、铁心和外壳等。

可以使用吹风机或软刷进行清理，清除灰尘和杂物等。

2. 检查绝缘材料：定期检查绝缘材料的损坏和老化情况，如果发现有破裂、变形或变色等现象，应及时更换或修复。

3. 检查绕组连接：定期检查绕组连接处的紧固情况，确保连接螺栓和导线的紧固度良好，避免接触不良和松动引起的故障。

4. 检查温度和湿度：定期检查干式变压器的温度和湿度，确保工作环境符合变压器的额定工作条件，避免过高的温度和潮湿引起的故障。

5. 检查冷却系统：定期检查冷却系统的运行情况，包括风扇、散热器和冷却器等。

及时清洁和更换散热孔和冷却液等，确保变压器的散热效果良好。

6. 检查短路保护：定期检查短路保护装置的工作情况，确保短路时能够及时切断电源，避免损坏绕组和其他设备。

干式变压器结构原理及检修维护范文干式变压器是一种常见的电力变压器，在电力系统中被广泛应用。

它具有结构简单、维护方便、无需维护油的优点，因此受到了广大用户的喜爱。

本文将详细介绍干式变压器的结构原理，并针对其检修维护进行范文展示。

一、干式变压器的结构原理干式变压器是一种没有油绝缘的电力变压器，因此它的结构设计相对简单。

一般来说，干式变压器主要由铁芯、绕组和外壳三个部分组成。

1. 铁芯：干式变压器的铁芯采用高性能的硅钢片制成，这种材料具有较低的磁滞损耗和较高的导磁性能，可以有效降低变压器的负载损耗。

铁芯的主要作用是提供漏磁通，保证变压器的工作效率。

2. 绕组：干式变压器的绕组分为高压绕组和低压绕组，它们通过绝缘层隔离。

绕组采用优质的电磁线制成，通常是铜线或铝线。

绕组的设计需要考虑电压、电流和功率因数等因素，以确保变压器的安全稳定运行。

3. 外壳：干式变压器的外壳通常由防火材料制成，以防止发生火灾。

外壳具有良好的隔热性能，可以有效防止温升过高。

此外，外壳还具有防尘、防湿和防腐蚀的功能，以保护变压器的正常运行。

二、干式变压器的检修维护范文干式变压器作为电力系统中重要的设备之一，对其的检修维护至关重要。

下面是一份干式变压器的检修维护范文，供参考。

【标题】：干式变压器检修维护范文【正文】：干式变压器作为电力系统中的主要设备之一，在正常运行过程中需要定期进行检修和维护，以保证其正常运行和延长使用寿命。

下面是一份干式变压器的检修维护范文，供参考。

一、定期检查1. 外观检查：检查变压器的外壳表面是否出现腐蚀、污渍和裂缝等情况，如发现问题应及时处理。

2. 温度检测：使用温度计测量变压器的温度，确保其不超过额定温升，否则需要进行散热措施。

3. 电气检测：使用电流表和电压表检测变压器的输入和输出数据，确保其工作在正常范围内。

4. 绝缘检测：使用绝缘电阻表检测绕组和绝缘材料的绝缘性能，确保其达到标准要求。

二、日常维护1. 清洁变压器：定期清洁变压器的外壳和散热器，避免灰尘和杂物阻塞散热器，影响散热效果。

生产培训教案主讲人：刘文伟部门：设备部电气一次生产培训教案培训题目：干式变压器结构原理及检修维护培训目的：京玉电厂厂用电系统全部采用广东顺特等厂家生产的干式变压器，干式变压器台数多，在配电设备系统中占的比例较大，在系统中起着举足轻重的作用，通过培训使班组人员熟悉干式变压器的检修维护知识。

内容摘要：1、干式变压器的分类与特点；2、变压器试验；3、干式变压器运行维护及故障处理；4、变压器大修工序要求。

培训内容：第一篇干式变压器的分类与特点干变是防灾型变压器用量最大的一种。

目前制造技术已成熟，国内外许多工厂能大批量生产。

国内外产量最大的工厂干式变压器年生产量已分别超过3 000MVA（国外）和2 000MVA（国内）。

它适应高污秽、高温、潮湿的环境，具有阻燃、难燃、无公害、免维护等的优点，因而用量很大。

目前，干式变压器最高电压等级已达35kV，最大容量为20MVA。

一、干式变压器的分类1 浸渍式干式变压器该种变压器生产历史最长，制造工艺也比较简单。

导线采用玻璃丝包，垫块用相应的绝缘等级材料热压成型。

随浸渍漆的不同，变压器绝缘等级分为B、F、H、C级，主纵绝缘的空道全部以空气为绝缘物质。

由于此种变压器受外界环境的影响比树脂大，在国内外产量均趋于减少。

2 树脂干式变压器树脂干式变压器分为4种结构：树脂加填料浇注、树脂浇注、树脂绕包、树脂真空压力浸渍。

虽然采用的设备投资大，但安装、维护费用低。

２.１.树脂浇注与树脂加填料浇注结构这两种结构基本一样，其低压绕组用箔板（铜或铝）或线绕制（浸漆加端封），高压绕组用箔带（铜或铝）在环氧玻璃筒上绕成分段式（8～12段），或用扁、圆线绕成分段圆筒式，然后装入浇注模。

2．2．树脂绕包结构低压绕组结构与前种结构一样。

高压绕组在绕线机上进行，内模为环氧玻璃纤维布筒。

这种结构的优点是不需要浇注模。

用此结构绕一个高压绕组需8h，与绕制浇注式高压绕组的分段圆筒式结构所需的时间大体相同，而绕制一个高压箔绕仅需2h。

干式变压器结构原理及检修维护一、干式变压器的结构原理1.高压绕组：高压绕组是由铜线组成的线圈。

铜线的直径与绝缘层的厚度有关，直径越大，绕组电阻越小，能够承受更大的电流。

一般情况下，高压绕组采用分层绕组，可以减少电流在绕组中的温升。

2.低压绕组：低压绕组是由铜线组成的线圈。

低压线圈的铜线直径通常比高压线圈的直径小，因为低压绕组承受的电流较小。

3.铁芯：铁芯是由多个硅钢片组成的，用于提供磁通路径。

铁芯上的硅钢片能够减少铁耗和涡流损耗，提高变压器的效率。

4.绝缘材料：干式变压器的绝缘材料是非常重要的。

通常情况下，采用环氧树脂或织物酚醛树脂作为绝缘材料，可以提供良好的电绝缘和耐热性能。

二、干式变压器的检修维护1.机械维护：定期检查各个零部件的固定情况，确保绝缘材料和绕组的正常运行。

检查铁芯是否松动，确保绕组与铁芯之间的间隙符合要求。

2.清洗维护：定期清洗变压器各个部件。

使用干净的棉布或吸尘器清除绝缘材料上的灰尘和污物。

定期清洁铁芯表面，防止灰尘和污物积累。

3.绝缘维护：检查绝缘材料的状况，确保其完整无损。

定期对绝缘材料进行绝缘电阻测试，以确保其绝缘性能。

如发现绝缘材料存在破损和老化，应及时更换。

4.冷却系统维护：干式变压器通常采用强制通风冷却或自然通风冷却。

定期清理冷却系统中的灰尘和杂质，确保冷却系统正常工作。

检查冷却风扇是否正常运转，是否存在异常噪音。

5.绕组检修：定期检查绕组的电阻和短路情况，确保绕组的正常工作。

如发现绕组存在故障，应及时修复或更换。

6.环境条件维护：干式变压器应保持在适宜的环境条件下运行。

温度和湿度应符合变压器的额定工作条件。

定期检查并维护变压器周围的环境，确保其能够正常工作。

综上所述，干式变压器采用无绝缘油的设计，更加环保和安全。

对于干式变压器的检修维护，机械维护、清洗维护、绝缘维护、冷却系统维护、绕组检修和环境条件维护都是非常重要的。

通过定期的检修维护，可以延长干式变压器的使用寿命，确保其正常运行。
