骨及关节结核x线片上的特征表现和诊断1．目的与要求(1)必须了解骨关节结核的传染途径，以及在骨和关节内的发展蔓延规律，及其好发部位。
(2)必须熟悉长骨骨骺端结核的x线特征。
(3)熟练掌握关节结核和脊椎结核的x线诊断和鉴别诊断。
2．教具X线教学片、标本、模型、幻灯片、录像和多媒体等。
3．内容提要(1)长骨骨骺及干骺端结核(如膝、筋等)：病灶多呈局部性骨破坏，边界较清楚，常呈圆性，椭圆或分叶状。
其中可含细小死骨，附近无骨膜反应。
病灶常破坏骨骺侵入关节，形成关节结核。
(2)关节结核最常发生于支持体重大关节，如膝关节、筋关节等。
可分为骨型和滑膜型二种，前者由骨骺和干骺端结核发展而来；而后者系由滑膜直接感染而形成。
关节结核在X线片上的主要表现是：关节肿胀积液，广泛骨质稀疏；关节的非支重面(如边缘部分)骨破坏，关节间隙狭窄等。
(3)髋关节结核的发生率甚高(居第二位)，多为骨型，病灶多从股骨头开始。
股骨头及髋臼均可被破坏而发生病理性脱臼造成畸形，骨盆倾斜、患肢缩短。
(4)膝关节结核在全身居第三位，多为滑膜型。
其主要x 线表现有：关节肿胀积液常为其最常见的主要表现。
可长期存在，发展缓慢，故可造成膝周各骺发育过大。
关节间隙狭窄。
关节骨端破坏而轮廓不整。
骨质疏松等。
(5)脊椎结核在全身的发生率最高，约占全身骨关节结核的50％，多为青少年。
以腰椎椎体发生最多。
病灶有中央型、边缘型、前缘型三种类型。
中央型主要表现是椎体中央骨质破坏；边缘型主要表现是椎体间隙狭窄；前缘型主要表现是椎体前缘骨破坏。
病变发展较慢，但常引起畸形。
(6)脊椎结核的x线表现有：①椎间隙狭窄，其范围和程度有很大差别，局限性轻度狭窄不易识别。
严重的狭窄，椎间隙完全消失，使二个椎体密接，也应注意。
②椎体骨破坏及椎体变形，椎体骨质破坏，由于支重必然会引起椎体压缩变形，且二者程度一致。
常见的变形是椎体呈楔状改变，进而呈三角形甚至椎体消失。
由此又造成脊椎曲线改变，如驼背及侧弯，脱位及半脱位等。
5、骨龄：是指骨的原始骨化中心和继发骨化中心的出现及骨骺和干骺端骨性愈合的年龄。
（对诊断内分泌疾病和一些先天性畸形综合征有一定价值）6、骨质破坏：是局部骨质为病理组织所代替而造成的骨组织消失。
（见于炎症、肿瘤、肉芽肿） X线：骨质局限性密度下降，骨小梁消失，骨皮质边缘模糊。
1、骨质疏松：指一定体积单位内正常钙化的骨组织减少。
即骨组织的有机成分和钙盐都减少，但故内的有机成分和钙盐含量比例仍正常。
X线：骨质局限性密度下降，骨小梁变细，间隙变宽。
2 骨质软化：骨质软化――指一定单位体积内骨组织的有机成分正常，而矿物质含量减少。
X线表现为骨密度减低，骨小梁和骨皮质边缘模糊7、骨质坏死：是骨组织局部代谢停止，坏死的骨质称为死骨。
形成死骨的原因主要是血液供应中断（多见于慢性化脓性骨髓炎，也见于骨缺血性坏死和外伤骨折后）。
3、骨膜增生：骨膜反应是因骨膜受刺激，骨膜内层成骨细胞活动增加形成骨膜新生骨。
通常有病变存在。
X线：骨骼密度上升，骨皮质、小梁增厚。
8、骨膜三角（Codman三角）：恶性肿瘤累及骨膜及骨外软组织，刺激骨膜成骨，肿瘤继而破坏骨膜所形成的骨质，其边缘残存骨质呈三角形高密度病灶，称为骨膜三角。
是恶性骨肿瘤的重要征象。
9、Colles骨折：又称伸展型桡骨远端骨折，为桡骨远端2～3㎝以内的横行或粉碎骨折，骨折远端向背侧移动，断端向掌侧成角畸形，可伴尺骨茎突骨折。
Colles’骨折的临床和影像学特点答：Colles’骨折为桡骨远端3cm范围内横行或粉碎性骨折，常见于中老年人，跌倒时，前臂旋前，手掌着地，引起伸展型桡骨远端骨折。
观察患肢呈银叉畸形、刺枪刀样畸形。
X线表现为：桡骨骨折远端向桡侧、背侧移位，掌侧成角，可见骨折线。
常合并下尺桡关节脱位和尺骨茎突骨折。
10、青枝骨折：在儿童，骨骼柔韧性大，外力不易使骨质完全断裂而形成不完全性骨折，仅表现为骨小梁和骨皮质的扭曲，看不到骨折线或只引起骨皮质发生皱折、凹陷或隆突。

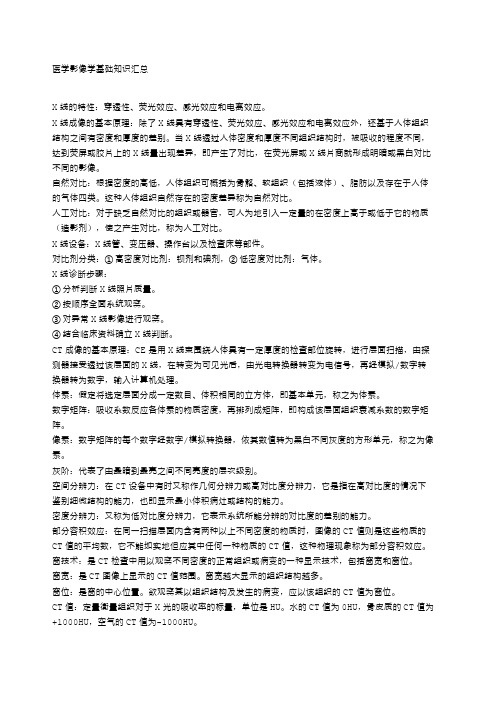

医学影像学基础知识汇总X线的特性：穿透性、荧光效应、感光效应和电离效应。
X线成像的基本原理：除了X线具有穿透性、荧光效应、感光效应和电离效应外，还基于人体组织结构之间有密度和厚度的差别。
当X线透过人体密度和厚度不同组织结构时，被吸收的程度不同，达到荧屏或胶片上的X线量出现差异，即产生了对比，在荧光屏或X线片商就形成明暗或黑白对比不同的影像。
自然对比：根据密度的高低，人体组织可概括为骨骼、软组织（包括液体）、脂肪以及存在于人体的气体四类。
这种人体组织自然存在的密度差异称为自然对比。
人工对比：对于缺乏自然对比的组织或器官，可人为地引入一定量的在密度上高于或低于它的物质（造影剂），使之产生对比，称为人工对比。
X线设备：X线管、变压器、操作台以及检查床等部件。
对比剂分类：①高密度对比剂：钡剂和碘剂，②低密度对比剂：气体。
X线诊断步骤：①分析判断X线照片质量。
②按顺序全面系统观察。
③对异常X线影像进行观察。
④结合临床资料确立X线判断。
CT成像的基本原理：CE是用X线束围绕人体具有一定厚度的检查部位旋转，进行层面扫描，由探测器接受透过该层面的X线，在转变为可见光后，由光电转换器转变为电信号，再经模拟/数字转换器转为数字，输入计算机处理。
体素：假定将选定层面分成一定数目、体积相同的立方体，即基本单元，称之为体素。
数字矩阵：吸收系数反应各体素的物质密度，再排列成矩阵，即构成该层面组织衰减系数的数字矩阵。
像素：数字矩阵的每个数字经数字/模拟转换器，依其数值转为黑白不同灰度的方形单元，称之为像素。
灰阶：代表了由最暗到最亮之间不同亮度的层次级别。
空间分辨力：在CT设备中有时又称作几何分辨力或高对比度分辨力，它是指在高对比度的情况下鉴别细微结构的能力，也即显示最小体积病灶或结构的能力。
密度分辨力：又称为低对比度分辨力，它表示系统所能分辨的对比度的差别的能力。
部分容积效应：在同一扫描层面内含有两种以上不同密度的物质时，图像的CT值则是这些物质的CT值的平均数，它不能如实地但应其中任何一种物质的CT值，这种物理现象称为部分容积效应。
骨结核的影像学表现骨结核的影像学表现一、引言骨结核是一种常见的慢性感染性疾病，主要通过空气传播的结核杆菌感染引起。
影像学表现在诊断和监测疾病进展中起着重要的作用。
本文将详细介绍骨结核的影像学表现及其特征。
二、背景知识骨结核是结核病的表现之一，主要侵犯骨骼系统，可引起骨质破坏和畸形。
其病理特点包括干酪性坏死、骨髓炎和骨膜炎等。
了解骨结核的病理生理过程对于影像学的理解至关重要。
三、骨结核的常见影像学表现1·X线表现a·早期病变：可见骨质疏松、骨骺模糊，并可出现骨质破坏。
b·进展期病变：骨质破坏进一步加重，可形成骨腔，骨小梁破坏明显。
c·晚期病变：可见骨质塌陷、骨端骨化不良，关节退化等。
2·CT表现a·早期病变：CT可发现软组织增厚、角质化、骨质侵蚀等，能更清晰地显示骨膜炎的特征。
b·进展期病变：CT能清晰显示骨质破坏、骨髓炎、干酪样坏死灶等。
c·晚期病变：可见骨质塌陷、死骨片、骨质增生等。
3·MRI表现a·早期病变：MRI对于软组织的描绘能力较强，可展示骨髓炎、干酪样坏死、脓肿等。
b·进展期病变：MRI可以清晰地显示骨髓腔的改变、关节腔的炎症等。
c·晚期病变：MRI可鉴别骨质坏死、软组织肿胀等。
四、附件本文档涉及的附件为·1·骨结核X线影像。
2·骨结核CT扫描片。
3·骨结核MRI影像。
五、法律名词及注释1·骨结核：一种由结核杆菌引起的慢性感染性骨疾病。
2·结核杆菌：结核病的病原菌，属于革兰氏阳性杆菌。
3·干酪性坏死：骨结核病灶中的骨髓腔内形成的干酪样物质。
4·骨髓炎：骨结核病灶中的骨骼髓腔内的炎症。
胸肺部1、胸部影像学检查常采用哪些方法？一、胸部透视二、拍片（正、侧位）三、高仟伏拍片四、体层摄影五、支气管造影六、CT 七、MRI2、肺部病变的基本X线表现有哪些？一、渗出性病变：表现为边缘模糊，密度均匀的片状阴影，范围可从小叶到大叶，当病变累及大叶时，其形态与肺叶一致，边缘锐利，并可见支气管气象二、纤维性病变：表现为密度较高，边界清楚，走行僵直，形态不规则的条索状影三、增殖性病变：表现为局限性结节状或花瓣状，密度较高边缘较清，一般无融合趋势四、钙化性病变：表现为边缘锐利，密度极高形状不一，大小不等的斑点状或斑块状影五、空洞性病变：1、虫蚀样空洞：表现为大片肺实变中有多发性小透光区。
形态不规则，呈虫蚀状。
2、薄壁空洞：空洞壁厚＜3mm,边界清楚，内壁光滑的圆形透光区。
3、厚壁空洞：壁厚＞3mm, 空洞呈圆形或不规则，周边有或无实变区，内壁光滑整齐或凸凹不平，洞内可有或无气液平面六、肿块性病变：良性肿块表现为圆形或椭圆形，边界光滑，密度均匀的球形致密影，恶性肿块多为分叶状，边界不锐利，可有短细毛或脐凹征，中心可发生坏死3、一侧胸腔均为密实影，应考虑哪几种病的可能？在鉴别时应从哪几个方面进行分析？一、大量胸腔积液二、一侧性肺实变三、一侧性肺不张四、一侧性胸膜肥厚粘连五、先天性一侧肺不发育六、一侧性肺硬变在鉴别时应注意：一、纵隔位置二、横膈高低三、肋间隙宽窄四、胸廓大小五、在平片上观察有无支气管气象六、在体层片上观察主支气管是否通畅七、结合临床其它资料4、支气管肺癌（中心型）的直接、间接X线征象有哪些？一、直接征象：1、肿块，位于肺门区，呈圆形或分叶状2、支气管内息肉样充盈缺损3、支气管壁增厚，管腔狭窄或阻塞，呈鼠尾状或杯口状二、间接征象：1、阻塞性肺不张，上移之水平裂与肺门肿块构成反“S”征（指右上叶）2、阻塞性肺炎：反复发作，吸收缓慢的渗出性病变3、阻塞性肺气肿：被阻塞肺叶含气量增加，透亮度增高5、大叶性肺炎的典型乂线表现？大叶性肺炎按照病变形态变化的过程，通常分成充血期，肝变期或实变期及消散期，可累及肺叶的大部或全部。
膝关节结核的影像学诊断膝关节结核的影像学诊断膝关节结核是一种常见的关节结核病，主要影响膝关节的关节软骨、骨骼和周围软组织。
影像学检查在膝关节结核的诊断和治疗中起着重要的作用。
X线检查X线检查是膝关节结核最常用的影像学检查方法之一。
通过正位和侧位X线片的观察，可以发现以下特征：1. 关节腔内病变：在关节腔内可见不规则的骨质破坏和骨质密度减低，边缘模糊，关节间隙变窄。
2. 骨骼病变：可见骨骨质破坏和骨质增生，形成多发囊状病灶。
3. 软组织病变：可见软组织肿胀，关节周围软组织密度增加。
CT扫描CT扫描可以提供更详细的关节结构信息，并可以三维重建进行精确的诊断。
CT扫描对于早期膝关节结核和骨质破坏的定量评估有很大帮助。
CT扫描可以显示以下特征：1. 骨骼病变：可以显示骨骼病变的范围和程度。
2. 关节腔内软骨破坏：可以清晰显示关节腔内软骨的破坏情况。
3. 关节周围软组织肿胀：可以显示关节周围软组织肿胀、积液。
MRI检查MRI检查是膝关节结核诊断的“金标准”。
MRI可以提供多平面、多序列的高分辨率图像，对于关节腔内和周围软组织的检查非常敏感。
MRI可以显示以下特征：1. 骨髓炎：可以显示骨骼病变的范围和程度，包括骨髓炎的信号改变。
2. 关节软骨破坏：可以显示关节腔内软骨的破坏情况。
3. 软组织病变：可以显示关节周围软组织肿胀、积液和脓肿等。
结论影像学检查在膝关节结核的诊断和治疗中起着关键的作用。
X线检查是最常用的影像学检查方法，但其检出率有限。
CT扫描可以提供更详细的骨骼信息，MRI则对于软组织病变的检查更为敏感。
综合应用这些影像学检查方法，有助于膝关节结核的早期诊断和治疗。
