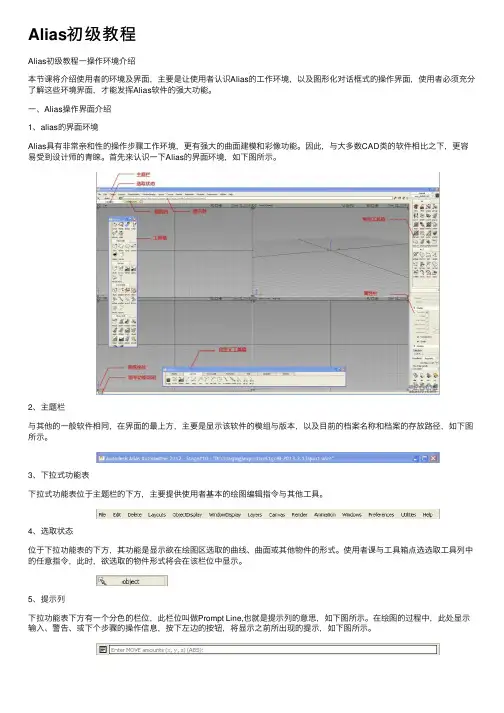

Alias初级教程

Alias初级教程Alias初级教程⼀操作环境介绍本节课将介绍使⽤者的环境及界⾯，主要是让使⽤者认识Alias的⼯作环境，以及图形化对话框式的操作界⾯，使⽤者必须充分了解这些环境界⾯，才能发挥Alias软件的强⼤功能。

⼀、Alias操作界⾯介绍1、alias的界⾯环境Alias具有⾮常亲和性的操作步骤⼯作环境，更有强⼤的曲⾯建模和彩像功能。

因此，与⼤多数CAD类的软件相⽐之下，更容易受到设计师的青睐。

⾸先来认识⼀下Alias的界⾯环境，如下图所⽰。

2、主题栏与其他的⼀般软件相同，在界⾯的最上⽅，主要是显⽰该软件的模组与版本，以及⽬前的档案名称和档案的存放路径，如下图所⽰。

3、下拉式功能表下拉式功能表位于主题栏的下⽅，主要提供使⽤者基本的绘图编辑指令与其他⼯具。

4、选取状态位于下拉功能表的下⽅，其功能是显⽰欲在绘图区选取的曲线、曲⾯或其他物件的形式。

使⽤者课与⼯具箱点选选取⼯具列中的任意指令，此时，欲选取的物件形式将会在该栏位中显⽰。

5、提⽰列下拉功能表下⽅有⼀个分⾊的栏位，此栏位叫做Prompt Line,也就是提⽰列的意思，如下图所⽰。

在绘图的过程中，此处显⽰输⼊、警告、或下个步骤的操作信息，按下左边的按钮，将显⽰之前所出现的提⽰，如下图所⽰。

6、锁定键位于提⽰列右侧，此三个按钮的功能是⽤来吸附控制点、编辑点、格线与曲线。

第⼀个代表吸附的位置将会在最近的控制点或编辑点上。

第⼆个代表吸附的位置将会在最近的格线交点上。

第三个代表吸附的位置将会在曲线上。

7、图层列图层列是让使⽤者组织与归类各种不同种类的物件，包括点、曲线、曲⾯等物件。

透过图层的管理，所有的物件才不会混乱不清，另外图层的颜⾊可帮助使⽤者更好的辨别各种不同的物件元素，让不同属性的物件有专属的图层。

8、绘图区顾名思义就是绘图的视窗区域，可执⾏下拉功能表的Layouts>>All windows>> All windows (所有视窗),系统将显⽰四个视窗，分别为顶视图、前视图、透视图、右视图。

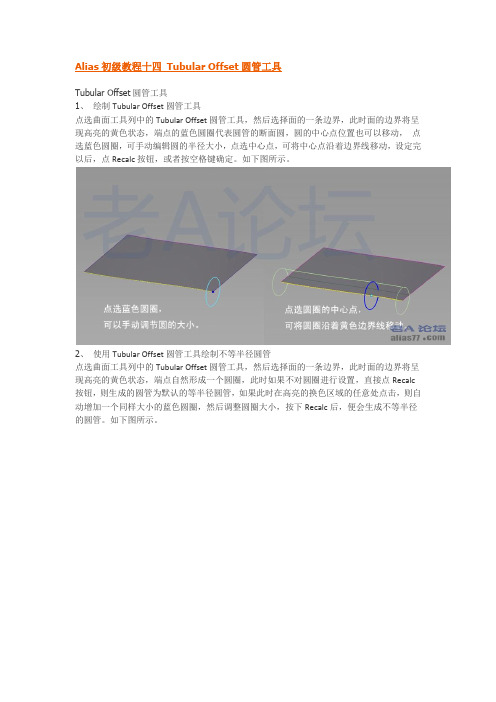

Alias初级教程十四Tubular Offset圆管工具
Tubular Offset圆管工具
1、绘制Tubular Offset圆管工具
点选曲面工具列中的Tubular Offset圆管工具，然后选择面的一条边界，此时面的边界将呈现高亮的黄色状态，端点的蓝色圆圈代表圆管的断面圆，圆的中心点位置也可以移动，点选蓝色圆圈，可手动编辑圆的半径大小，点选中心点，可将中心点沿着边界线移动，设定完以后，点Recalc按钮，或者按空格键确定。

如下图所示。

2、使用Tubular Offset圆管工具绘制不等半径圆管
点选曲面工具列中的Tubular Offset圆管工具，然后选择面的一条边界，此时面的边界将呈现高亮的黄色状态，端点自然形成一个圆圈，此时如果不对圆圈进行设置，直接点Recalc 按钮，则生成的圆管为默认的等半径圆管，如果此时在高亮的换色区域的任意处点击，则自动增加一个同样大小的蓝色圆圈，然后调整圆圈大小，按下Recalc后，便会生成不等半径的圆管。

如下图所示。

3、Tubular Offset圆管工具选项介绍
双击曲面工具列中的Tubular Offset圆管工具，弹出Tubular Offset选项对话框，Radius可以输入圆管半径值。

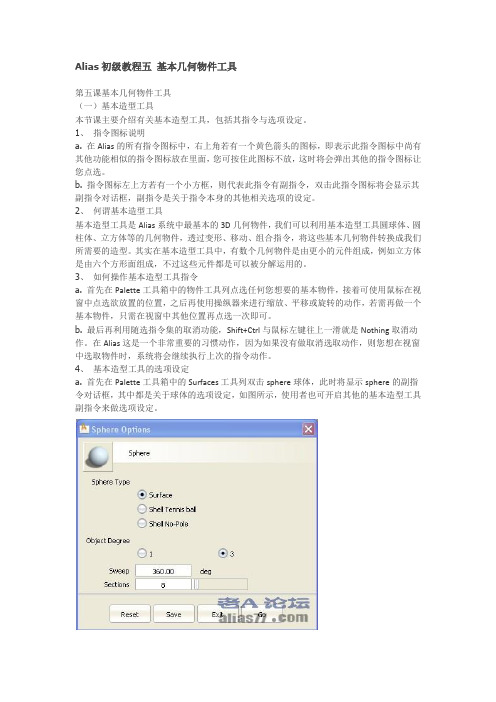

Alias初级教程五基本几何物件工具第五课基本几何物件工具（一）基本造型工具本节课主要介绍有关基本造型工具，包括其指令与选项设定。

1、指令图标说明a. 在Alias的所有指令图标中，右上角若有一个黄色箭头的图标，即表示此指令图标中尚有其他功能相似的指令图标放在里面，您可按住此图标不放，这时将会弹出其他的指令图标让您点选。

b. 指令图标左上方若有一个小方框，则代表此指令有副指令，双击此指令图标将会显示其副指令对话框，副指令是关于指令本身的其他相关选项的设定。

2、何谓基本造型工具基本造型工具是Alias系统中最基本的3D几何物件，我们可以利用基本造型工具圆球体、圆柱体、立方体等的几何物件，透过变形、移动、组合指令，将这些基本几何物件转换成我们所需要的造型。

其实在基本造型工具中，有数个几何物件是由更小的元件组成，例如立方体是由六个方形面组成，不过这些元件都是可以被分解运用的。

3、如何操作基本造型工具指令a. 首先在Palette工具箱中的物件工具列点选任何您想要的基本物件，接着可使用鼠标在视窗中点选欲放置的位置，之后再使用操纵器来进行缩放、平移或旋转的动作，若需再做一个基本物件，只需在视窗中其他位置再点选一次即可。

b. 最后再利用随选指令集的取消功能，Shift+Ctrl与鼠标左键往上一滑就是Nothing取消动作。

在Alias这是一个非常重要的习惯动作，因为如果没有做取消选取动作，则您想在视窗中选取物件时，系统将会继续执行上次的指令动作。

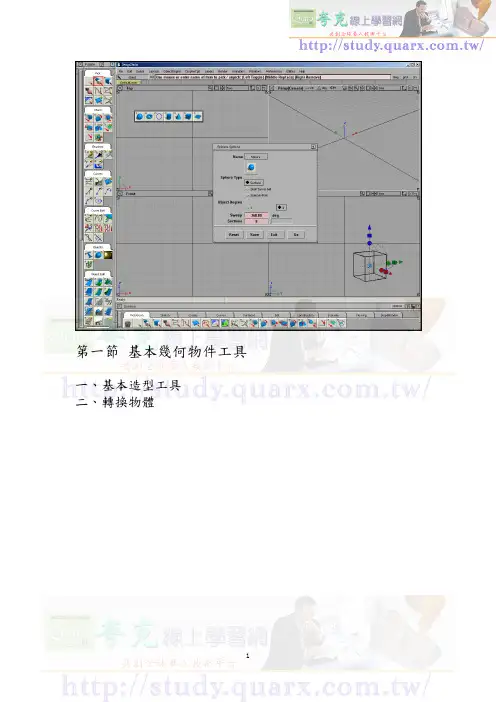

4、基本造型工具的选项设定a. 首先在Palette工具箱中的Surfaces工具列双击sphere球体，此时将显示sphere的副指令对话框，其中都是关于球体的选项设定，如图所示，使用者也可开启其他的基本造型工具副指令来做选项设定。

b. Sphere Type是设定球体的曲面形式，Object Degree是指其阶数，一阶代表是由直线所构成的球体，三阶则是表示由平滑的曲线所构成的球体。

本节课将介绍使用者的环境及界面，主要是让使用者认识Alias的工作环境，以及图形化对话框式的操作界面，使用者必须充分了解这些环境界面，才能发挥Alias软件的强大功能。

一、Alias操作界面介绍1、alias的界面环境Alias具有非常亲和性的操作步骤工作环境，更有强大的曲面建模和彩像功能。

因此，与大多数CAD类的软件相比之下，更容易受到设计师的青睐。

首先来认识一下Alias的界面环境，如下图所示。

2、主题栏与其他的一般软件相同，在界面的最上方，主要是显示该软件的模组与版本，以及目前的档案名称和档案的存放路径，如下图所示。

3、下拉式功能表下拉式功能表位于主题栏的下方，主要提供使用者基本的绘图编辑指令与其他工具。

4、选取状态位于下拉功能表的下方，其功能是显示欲在绘图区选取的曲线、曲面或其他物件的形式。

使用者课与工具箱点选选取工具列中的任意指令，此时，欲选取的物件形式将会在该栏位中显示。

5、提示列下拉功能表下方有一个分色的栏位，此栏位叫做Prompt Line,也就是提示列的意思，如下图所示。

在绘图的过程中，此处显示输入、警告、或下个步骤的操作信息，按下左边的按钮，将显示之前所出现的提示，如下图所示。

6、锁定键位于提示列右侧，此三个按钮的功能是用来吸附控制点、编辑点、格线与曲线。

第一个代表吸附的位置将会在最近的控制点或编辑点上。

第二个代表吸附的位置将会在最近的格线交点上。

第三个代表吸附的位置将会在曲线上。

7、图层列图层列是让使用者组织与归类各种不同种类的物件，包括点、曲线、曲面等物件。

透过图层的管理，所有的物件才不会混乱不清，另外图层的颜色可帮助使用者更好的辨别各种不同的物件元素，让不同属性的物件有专属的图层。

8、绘图区顾名思义就是绘图的视窗区域，可执行下拉功能表的Layouts>>All windows>> All windows (所有视窗),系统将显示四个视窗，分别为顶视图、前视图、透视图、右视图。

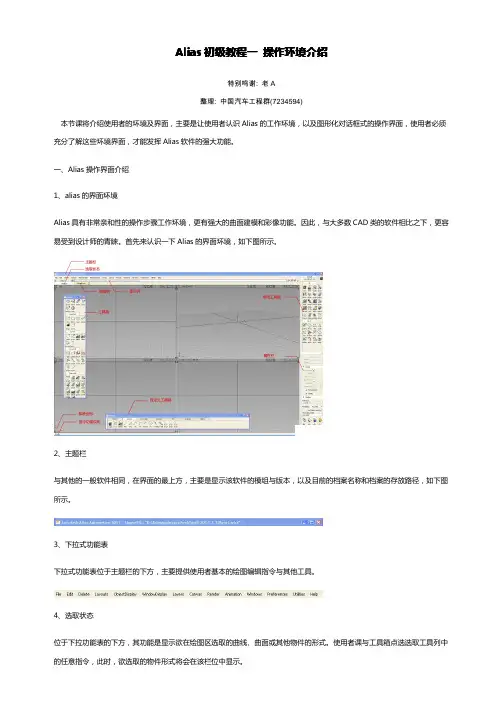

Alias初级教程一操作环境介绍特别鸣谢:老A整理:中国汽车工程群(7234594)本节课将介绍使用者的环境及界面，主要是让使用者认识Alias的工作环境，以及图形化对话框式的操作界面，使用者必须充分了解这些环境界面，才能发挥Alias软件的强大功能。

一、Alias操作界面介绍1、alias的界面环境Alias具有非常亲和性的操作步骤工作环境，更有强大的曲面建模和彩像功能。

因此，与大多数CAD类的软件相比之下，更容易受到设计师的青睐。

首先来认识一下Alias的界面环境，如下图所示。

2、主题栏与其他的一般软件相同，在界面的最上方，主要是显示该软件的模组与版本，以及目前的档案名称和档案的存放路径，如下图所示。

3、下拉式功能表下拉式功能表位于主题栏的下方，主要提供使用者基本的绘图编辑指令与其他工具。

4、选取状态位于下拉功能表的下方，其功能是显示欲在绘图区选取的曲线、曲面或其他物件的形式。

使用者课与工具箱点选选取工具列中的任意指令，此时，欲选取的物件形式将会在该栏位中显示。

5、提示列下拉功能表下方有一个分色的栏位，此栏位叫做Prompt Line,也就是提示列的意思，如下图所示。

在绘图的过程中，此处显示输入、警告、或下个步骤的操作信息，按下左边的按钮，将显示之前所出现的提示，如下图所示。

6、锁定键位于提示列右侧，此三个按钮的功能是用来吸附控制点、编辑点、格线与曲线。

第一个代表吸附的位置将会在最近的控制点或编辑点上。

第二个代表吸附的位置将会在最近的格线交点上。

第三个代表吸附的位置将会在曲线上。

7、图层列图层列是让使用者组织与归类各种不同种类的物件，包括点、曲线、曲面等物件。

透过图层的管理，所有的物件才不会混乱不清，另外图层的颜色可帮助使用者更好的辨别各种不同的物件元素，让不同属性的物件有专属的图层。

8、绘图区顾名思义就是绘图的视窗区域，可执行下拉功能表的Layouts>>All windows>>All windows(所有视窗),系统将显示四个视窗，分别为顶视图、前视图、透视图、右视图。

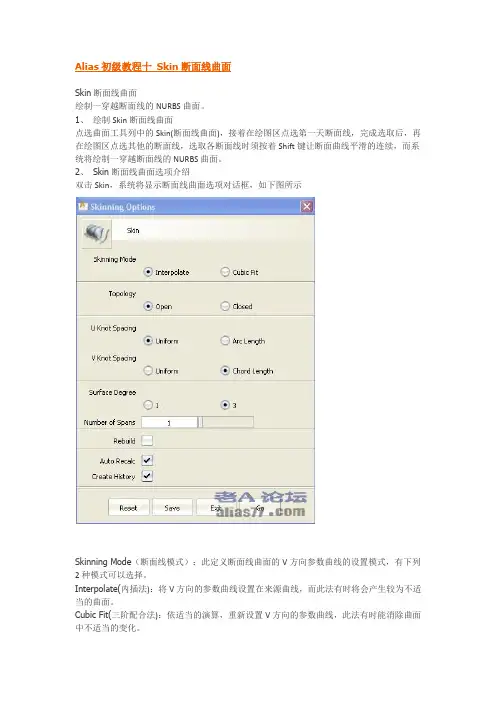

Alias初级教程十Skin断面线曲面Skin断面线曲面绘制一穿越断面线的NURBS曲面。

1、绘制Skin断面线曲面点选曲面工具列中的Skin(断面线曲面)，接着在绘图区点选第一天断面线，完成选取后，再在绘图区点选其他的断面线，选取各断面线时须按着Shift键让断面曲线平滑的连续，而系统将绘制一穿越断面线的NURBS曲面。

2、Skin断面线曲面选项介绍双击Skin，系统将显示断面线曲面选项对话框，如下图所示Skinning Mode（断面线模式）：此定义断面线曲面的V方向参数曲线的设置模式，有下列2种模式可以选择。

Interpolate(内插法)：将V方向的参数曲线设置在来源曲线，而此法有时将会产生较为不适当的曲面。

Cubic Fit(三阶配合法)：依适当的演算，重新设置V方向的参数曲线，此法有时能消除曲面中不适当的变化。

Topology（拓扑）:定义断面线曲面时，定义第一条断面线与最后一条断面线之间的拓扑模式，有下列2种方式可以选择。

Open:第一条断面曲线与最后一条断面线无连续性，产生以开放曲面。

Close:第一条断面线与最后一条断面线首尾相接，产生一封闭曲面。

U Kont Spacing(U方向节点间隔)：系统定义断面线曲面上顺着断面线的方向称为U方向，U Kont Spacing(U方向节点间隔)是将如何表示曲面上U方向的参数数值，表示的方法有两种。

详细部分请参考控制点曲线的指令介绍。

V Kont Spacing(U方向节点间隔)：系统定义断面线曲面上断面线的之间的方向称为V方向，V Kont Spacing(U方向节点间隔)是将如何表示曲面上V方向的参数数值，表示的方法有两种。

详情请参考控制点曲线的指令介绍。

Surface Degree(曲面阶数)：设定断面线曲面在V方向的阶数，较为高阶的曲面具有更好的平滑性。

Number of Spans(跨度数目)：设定断面线曲面中两曲线间的跨度数目。
