用万用表定性判断场效应管、三极管的好坏 场效应管的识别方法及测量

用数字万用表检测三极管的好坏方法如下：1、找出基极:将数字万用表置于二极管档，红表笔任接一个引脚，用黑表笔依次接触另外2个引脚，如果2次显示的值均小于1V或都显示溢出符号1，则红表笔所接的引脚就是基极b。

如果在2次测试中，一次显示值小于1V，另一次显示溢出符号1，表明红表笔接的引脚不是基极，再改用其它引脚重新测量，找出基极.2、确定管型，将数字万用表置于二极管档，闺怨红表笔接基极，用黑笔先后接触其它2个引脚，如果都显示0.5V到0.8V，则被测管属于NPN型，若2次都显示溢出符号1，则表明被测管属于PNP管。

3、判别集电极C和发射极e，以NPN型管为例，将数字万用表置于HFE档，使用PNP插孔。

把基极B插入B孔，剩余2个引脚分别插入C孔和E孔中。

若测出的HFE为几十到几百，说明管子属于正常接法，放大能力强，此时C孔插的是集电极C，E孔插的是发射极E。

若测出的HFE值只有几或十几，则表明被测管的集电极c与发射极e插反了，这时C 孔手的是发射极e，E孔插的是集电极c，为了使测试结果更可靠，可将基极b固定插在B 孔，把集电极c与发射极e调换重复测试2次，以显示值大的一次为准，C孔插的引脚即是集电极c，E孔插的引脚则是发射极e。

4、测试好坏。

还是以NPN型为例。

将基极b开路，测量c\e极间的电阻。

用万用表红笔接发射极，黑笔接集电极，若阻值在几万欧以上，说明穿透电流较小，管子能正常工作。

若c、e极间电阻小，测管子工作不稳定，在技术指标要求高的电路中不能使用。

若测得阻值近似为0，则管子已被击穿。

若阻值为无穷大，则说明管子内部已经断路。

如何用数字万用表测场效应管好坏万用表, 场效应管用数字万用表最好测量场效应管的好坏：先把数字万用表拨到二极管档，然后将场效应管的三只脚短路，接着用红、黑笔测试场效应管的二脚，测得三组数据，如果2组数据为1，另一组为300－800欧，则场效应管正常，如果其中一组数据为0，则场效应管被击穿。

MOS管如何检测S、D、G集，如何判别好坏
一、定性判断场效应管的好坏先用万用表R×10kΩ挡(内置有15V电池)，把负表笔(黑)接栅极(G)，正表笔(红)接源极(S)。

给栅、源极之间充电，此时万用表指针有轻微偏转。

再改用万用表R×1Ω挡，将负表笔接漏极(D)，正笔接源极(S)，万用表指示值若为几欧姆，则说明场效应管是好的。

二、判断结型场效应管的电极
将万用表拨至R×100档，红表笔任意接一个脚管，黑表笔则接另一个脚管，使第三脚悬空。

若发现表针有轻微摆动，就证明第三脚为栅极。

欲获得更明显的观察效果，还可利用人体靠近或者用手指触摸悬空脚，只要看到表针作大幅度偏转，即说明悬空脚是栅极，其余二脚分别是源极和漏极。

判断理由：JFET的输入电阻大于100MΩ，并且跨导很高，当栅极开路时空间电磁场很容易在栅极上感应出电压信号，使管子趋于截止，或趋于导通。

若将人体感应电压直接加在栅极上，由于输入干扰信号较强，上述现象会更加明显。

如表针向左侧大。

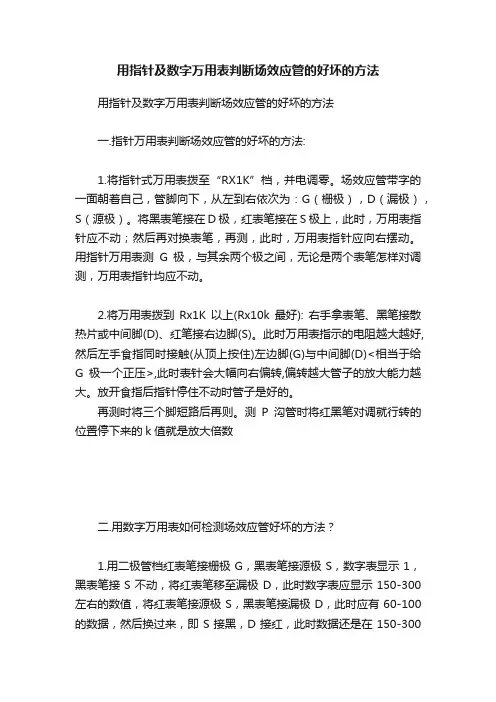

用指针及数字万用表判断场效应管的好坏的方法用指针及数字万用表判断场效应管的好坏的方法一.指针万用表判断场效应管的好坏的方法:1.将指针式万用表拨至“RX1K”档，并电调零。

场效应管带字的一面朝着自己，管脚向下，从左到右依次为：G（栅极），D（漏极），S（源极）。

将黑表笔接在D极，红表笔接在S极上，此时，万用表指针应不动；然后再对换表笔，再测，此时，万用表指针应向右摆动。

用指针万用表测G极，与其余两个极之间，无论是两个表笔怎样对调测，万用表指针均应不动。

2.将万用表拨到Rx1K以上(Rx10k最好): 右手拿表笔、黑笔接散热片或中间脚(D)、红笔接右边脚(S)。

此时万用表指示的电阻越大越好,然后左手食指同时接触(从顶上按住)左边脚(G)与中间脚(D)<相当于给G极一个正压>,此时表针会大幅向右偏转,偏转越大管子的放大能力越大。

放开食指后指针停住不动时管子是好的。

再测时将三个脚短路后再则。

测P沟管时将红黑笔对调就行转的位置停下来的k值就是放大倍数二.用数字万用表如何检测场效应管好坏的方法？1.用二极管档红表笔接栅极G，黑表笔接源极S，数字表显示1，黑表笔接S不动，将红表笔移至漏极D，此时数字表应显示150-300左右的数值，将红表笔接源极S，黑表笔接漏极D，此时应有60-100的数据，然后换过来，即S接黑，D接红，此时数据还是在150-300左右，用手一边接D，一边碰一下栅极G或用镊子短路DS，此时数据会慢慢变为无穷大1，然后交换表笔，即S接红，D接黑，数据将在500左右，此时证明该管是好的。

2.将数字万用表拨至“二极管”档，也就是，蜂鸣器档。

黑表笔接D极，红表笔接S极，此时，应显示一个数值，一般情况下为400多Ω到500Ω多之间。

然后，再对换表笔，应无显示，为“1”。

然后，黑表笔接D极，红表笔先去触碰一下G极，然后红表笔再接到S 极上，此时，会发现显示的数值与原来相比变小了许多，一般为100多Ω到几十Ω之间。

万用表测试三极管好坏及管型的方法（1）三极管好坏的检验三极管有两个P-N结（放射结和集电结），相当于两个二极管。

因此用检验二极管好坏的方法，检验三极管的好坏。

下面以锗管为例加以说明。

万用表置R×100或R×10挡，用正表笔接管子的基极，负表笔接放射极，表的指针指示一读数；正表笔不动，负表笔换接集电极，表的指针又指示一读数。

这两次测试的分别是放射结和集电结的正向电阻，假如两次读数都较小（指针接近满刻度处），说明两个P-N结正向特性良好。

然后再用万用表的负表笔接管子基极，正表笔分别接放射极和集电极作两次测试。

则这两次是反向电阻的测量，假如两次读数都较大（表针指在约1/4满刻度处），说明两个结反向特性良好。

最终再进行放射极、集电极间电阻测量，正负表笔分别交换各测一次，如都是高阻值（指针不超过满标度的1/4）说明正常。

六次测试结果均如上述，被测三极管则是好管子，否则管子已损坏。

（2）PNP和NPN型的判别三极管有PNP型和NPN型之分，只要知道管子型号，也就知道它是PNP还是NPN型了。

例如3AX31、3CG1等于PNP型管而3GB1、3DG6则为NPN型三极管。

假如遇到管子型号模糊不清，这时可通过测试来判别是PNP还是NPN型。

用上面检验三极管好坏的方法，用万用表先判定管子完好，这个过程中有两次测到低阻值。

利用这个方法测试时，假如正表笔接某极，负表笔分别接另外两个极，读得的均是低阻值，如图1（a）所示，此管为PNP型管；假如负表笔接三极管某极，用正表笔分别接另外两个极，读数均是低阻值，如图1（b）所示，则该管是NPN型管。

图1 PNP型和NPN型的检验。

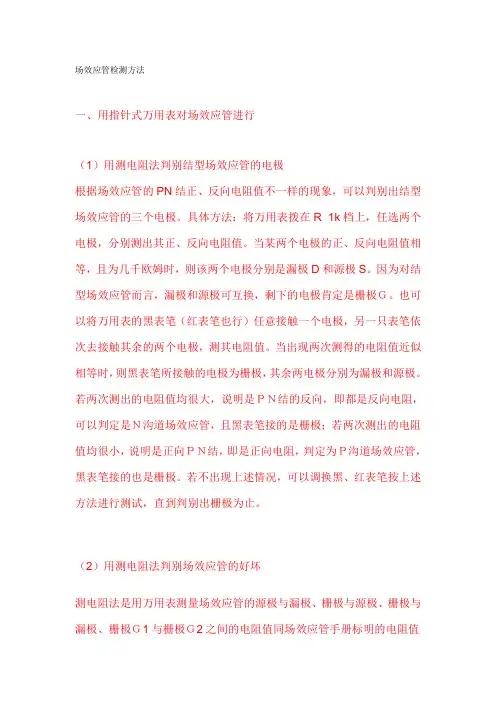

场效应管检测方法一、用指针式万用表对场效应管进行（1）用测电阻法判别结型场效应管的电极根据场效应管的PN结正、反向电阻值不一样的现象，可以判别出结型场效应管的三个电极。

具体方法：将万用表拨在R×1k档上，任选两个电极，分别测出其正、反向电阻值。

当某两个电极的正、反向电阻值相等，且为几千欧姆时，则该两个电极分别是漏极D和源极S。

因为对结型场效应管而言，漏极和源极可互换，剩下的电极肯定是栅极Ｇ。

也可以将万用表的黑表笔（红表笔也行）任意接触一个电极，另一只表笔依次去接触其余的两个电极，测其电阻值。

当出现两次测得的电阻值近似相等时，则黑表笔所接触的电极为栅极，其余两电极分别为漏极和源极。

若两次测出的电阻值均很大，说明是ＰＮ结的反向，即都是反向电阻，可以判定是Ｎ沟道场效应管，且黑表笔接的是栅极；若两次测出的电阻值均很小，说明是正向ＰＮ结，即是正向电阻，判定为Ｐ沟道场效应管，黑表笔接的也是栅极。

若不出现上述情况，可以调换黑、红表笔按上述方法进行测试，直到判别出栅极为止。

（2）用测电阻法判别场效应管的好坏测电阻法是用万用表测量场效应管的源极与漏极、栅极与源极、栅极与漏极、栅极Ｇ1与栅极Ｇ2之间的电阻值同场效应管手册标明的电阻值是否相符去判别管的好坏。

具体方法：首先将万用表置于Ｒ×１０或Ｒ×100档，测量源极Ｓ与漏极Ｄ之间的电阻，通常在几十欧到几千欧范围（在手册中可知，各种不同型号的管，其电阻值是各不相同的），如果测得阻值大于正常值，可能是由于内部接触不良；如果测得阻值是无穷大，可能是内部断极。

然后把万用表置于Ｒ×１０ｋ档，再测栅极Ｇ1与Ｇ2之间、栅极与源极、栅极与漏极之间的电阻值，当测得其各项电阻值均为无穷大，则说明管是正常的；若测得上述各阻值太小或为通路，则说明管是坏的。

要注意，若两个栅极在管内断极，可用元件代换法进行检测。

（3）用感应信号输人法估测场效应管的放大能力具体方法：用万用表电阻的R×100档，红表笔接源极Ｓ，黑表笔接漏极Ｄ，给场效应管加上1.5Ｖ的电源电压，此时表针指示出的漏源极间的电阻值。

如何定性判断场效应管、三极管的好坏？
场效应管和三极管的相同点就是都为半导体器件，并且都可以作为信号的放大和电子开关使用，既然都是半导体器件，那么其内部也都会有PN结的存在，而且大多数的损坏都表现为击穿，所以只要会测二极管，就可以测量这两种的好坏了，下面我们来看具体方法。

三极管的测量方法
我们可以将三极管看做是两个背靠背或面对面的二极管，使用数字万用表的二极管档位依次测量两个PN结就可以测出损坏了。

1.将数字万用表打至二极管档位，红黑表笔分别接触基极和集电极，正反测量只有一组读数则为正常。

否则为集电结击穿。

2.再将红黑表笔分别接触基极和发射极，正反测量只有一组读数为正常，否则为发射结击穿。

并且这个读数和第一步中的读数差不多大小为正常，如果偏差过大则视为性能不良。

3.红黑表笔分别接集电极和发射极，不管正反测量都没有读数显
示为正常，否则为损坏。

场效应管测量方法
场效应管和三极管一样同样有三个电极，分别为栅极、源极和漏极，使用数字万用表的200K电阻档位，分别测量每两个管脚的阻值，当有两个管脚的正反阻值差不多大小时，这两个即为源极和漏极，其余一脚为栅极。

下面我们以N沟道场效应管为例，来看下测量方法（测量前需短路放电）。

1.将万用表置于二极管档位，红黑表笔正反接源极和漏极，只有一组显示数值为正常，正反都有数值显示且很小说明漏源击穿。

2.将红表笔接漏极，黑表笔接源极，没有读数显示为正常，此时黑表笔不动，红表笔碰触一下栅极（栅源充电），然后再接回漏极，此时会有读数显示（漏源导通），且数值应该越来越大为正常。

3.将三个管脚短路放电，再用红表笔接漏极，黑表笔接源极，此时没有数值显示为正常。

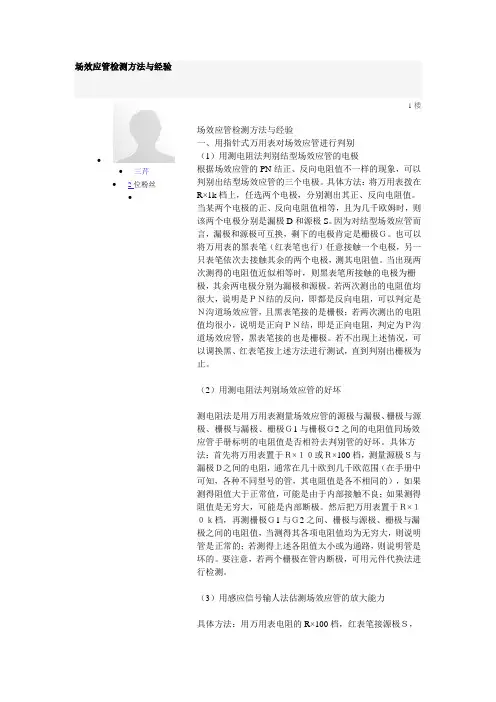

场效应管检测方法与经验∙∙三芹∙2位粉丝∙1楼场效应管检测方法与经验一、用指针式万用表对场效应管进行判别（1）用测电阻法判别结型场效应管的电极根据场效应管的PN结正、反向电阻值不一样的现象，可以判别出结型场效应管的三个电极。

具体方法：将万用表拨在R×1k档上，任选两个电极，分别测出其正、反向电阻值。

当某两个电极的正、反向电阻值相等，且为几千欧姆时，则该两个电极分别是漏极D和源极S。

因为对结型场效应管而言，漏极和源极可互换，剩下的电极肯定是栅极Ｇ。

也可以将万用表的黑表笔（红表笔也行）任意接触一个电极，另一只表笔依次去接触其余的两个电极，测其电阻值。

当出现两次测得的电阻值近似相等时，则黑表笔所接触的电极为栅极，其余两电极分别为漏极和源极。

若两次测出的电阻值均很大，说明是ＰＮ结的反向，即都是反向电阻，可以判定是Ｎ沟道场效应管，且黑表笔接的是栅极；若两次测出的电阻值均很小，说明是正向ＰＮ结，即是正向电阻，判定为Ｐ沟道场效应管，黑表笔接的也是栅极。

若不出现上述情况，可以调换黑、红表笔按上述方法进行测试，直到判别出栅极为止。

（2）用测电阻法判别场效应管的好坏测电阻法是用万用表测量场效应管的源极与漏极、栅极与源极、栅极与漏极、栅极Ｇ1与栅极Ｇ2之间的电阻值同场效应管手册标明的电阻值是否相符去判别管的好坏。

具体方法：首先将万用表置于Ｒ×１０或Ｒ×100档，测量源极Ｓ与漏极Ｄ之间的电阻，通常在几十欧到几千欧范围（在手册中可知，各种不同型号的管，其电阻值是各不相同的），如果测得阻值大于正常值，可能是由于内部接触不良；如果测得阻值是无穷大，可能是内部断极。

然后把万用表置于Ｒ×１０ｋ档，再测栅极Ｇ1与Ｇ2之间、栅极与源极、栅极与漏极之间的电阻值，当测得其各项电阻值均为无穷大，则说明管是正常的；若测得上述各阻值太小或为通路，则说明管是坏的。

要注意，若两个栅极在管内断极，可用元件代换法进行检测。

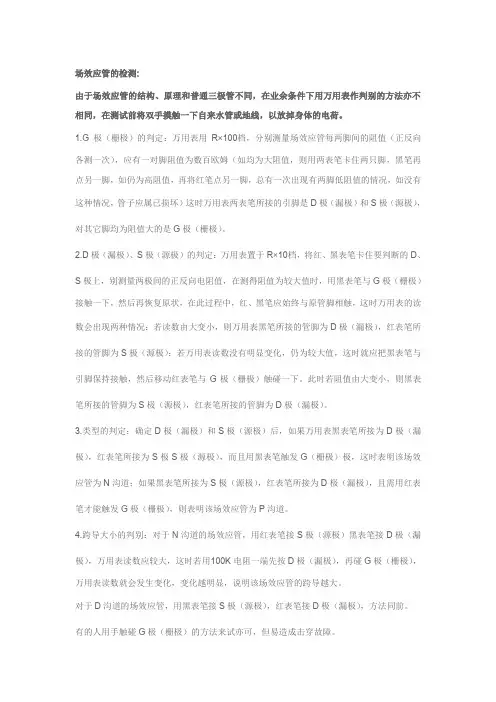

场效应管的检测:由于场效应管的结构、原理和普通三极管不同，在业余条件下用万用表作判别的方法亦不相同，在测试前将双手摸触一下自来水管或地线，以放掉身体的电荷。

1.G极（栅极）的判定：万用表用R×100档，分别测量场效应管每两脚间的阻值（正反向各测一次），应有一对脚阻值为数百欧姆（如均为大阻值，则用两表笔卡住两只脚，黑笔再点另一脚，如仍为高阻值，再将红笔点另一脚，总有一次出现有两脚低阻值的情况，如没有这种情况，管子应属已损坏）这时万用表两表笔所接的引脚是D极（漏极）和S极（源极），对其它脚均为阻值大的是G极（栅极）。

2.D极（漏极）、S极（源极）的判定：万用表置于R×10档，将红、黑表笔卡住要判断的D、S极上，别测量两极间的正反向电阻值，在测得阻值为较大值时，用黑表笔与G极（栅极）接触一下，然后再恢复原状，在此过程中，红、黑笔应始终与原管脚相触，这时万用表的读数会出现两种情况：若读数由大变小，则万用表黑笔所接的管脚为D极（漏极），红表笔所接的管脚为S极（源极）；若万用表读数没有明显变化，仍为较大值，这时就应把黑表笔与引脚保持接触，然后移动红表笔与G极（栅极）触碰一下。

此时若阻值由大变小，则黑表笔所接的管脚为S极（源极），红表笔所接的管脚为D极（漏极）。

3.类型的判定：确定D极（漏极）和S极（源极）后，如果万用表黑表笔所接为D极（漏极），红表笔所接为S极S极（源极），而且用黑表笔触发G（栅极）极，这时表明该场效应管为N沟道；如果黑表笔所接为S极（源极），红表笔所接为D极（漏极），且需用红表笔才能触发G极（栅极），则表明该场效应管为P沟道。

4.跨导大小的判别：对于N沟道的场效应管，用红表笔接S极（源极）黑表笔接D极（漏极），万用表读数应较大，这时若用100K电阻一端先按D极（漏极），再碰G极（栅极），万用表读数就会发生变化，变化越明显，说明该场效应管的跨导越大。

对于D沟道的场效应管，用黑表笔接S极（源极），红表笔接D极（漏极），方法同前。

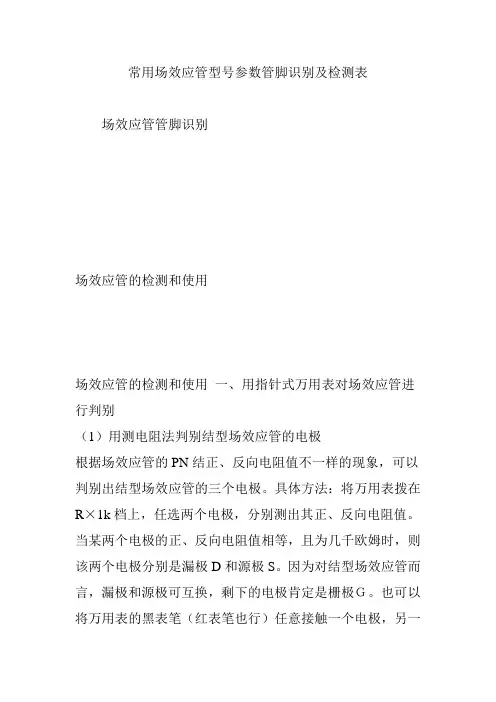

常用场效应管型号参数管脚识别及检测表场效应管管脚识别场效应管的检测和使用场效应管的检测和使用一、用指针式万用表对场效应管进行判别（1）用测电阻法判别结型场效应管的电极根据场效应管的PN结正、反向电阻值不一样的现象，可以判别出结型场效应管的三个电极。

具体方法：将万用表拨在R×1k档上，任选两个电极，分别测出其正、反向电阻值。

当某两个电极的正、反向电阻值相等，且为几千欧姆时，则该两个电极分别是漏极D和源极S。

因为对结型场效应管而言，漏极和源极可互换，剩下的电极肯定是栅极Ｇ。

也可以将万用表的黑表笔（红表笔也行）任意接触一个电极，另一只表笔依次去接触其余的两个电极，测其电阻值。

当出现两次测得的电阻值近似相等时，则黑表笔所接触的电极为栅极，其余两电极分别为漏极和源极。

若两次测出的电阻值均很大，说明是ＰＮ结的反向，即都是反向电阻，可以判定是Ｎ沟道场效应管，且黑表笔接的是栅极；若两次测出的电阻值均很小，说明是正向ＰＮ结，即是正向电阻，判定为Ｐ沟道场效应管，黑表笔接的也是栅极。

若不出现上述情况，可以调换黑、红表笔按上述方法进行测试，直到判别出栅极为止。

（2）用测电阻法判别场效应管的好坏测电阻法是用万用表测量场效应管的源极与漏极、栅极与源极、栅极与漏极、栅极Ｇ1与栅极Ｇ2之间的电阻值同场效应管手册标明的电阻值是否相符去判别管的好坏。

具体方法：首先将万用表置于Ｒ×１０或Ｒ×100档，测量源极Ｓ与漏极Ｄ之间的电阻，通常在几十欧到几千欧范围（在手册中可知，各种不同型号的管，其电阻值是各不相同的），如果测得阻值大于正常值，可能是由于内部接触不良；如果测得阻值是无穷大，可能是内部断极。

然后把万用表置于Ｒ×１０ｋ档，再测栅极Ｇ1与Ｇ2之间、栅极与源极、栅极与漏极之间的电阻值，当测得其各项电阻值均为无穷大，则说明管是正常的；若测得上述各阻值太小或为通路，则说明管是坏的。

要注意，若两个栅极在管内断极，可用元件代换法进行检测。

场效应管的判别一、用指针万用表1.结型场效管的判别将万用表置于RXlk档，用黑表笔接触假定为栅极G管脚，如图，：然后用红表笔分别接触另两个管脚。

若阻值均比较小(约5'--10欧)，再将红、黑表笔交换测量一次。

如阻值均很大，属N沟道管，且黑表接触的管脚为栅极G，说明原先的假定是正确的。

同样也可以判别出P 沟道的结型场效应管。

2.金属氧化物场效应管的判别(1)栅极G的判定用万用表Rxl00挡，测量功率场效应管任意两引脚之间的正、反向电阻值，其中一次测量中两引脚电阻值为数百欧姆，这时两表笔所接的引脚是D极与S极，则另一引脚未接表笔为G 极。

(2)漏极D、源极S及类型的判定用万用表RxlokD,挡测量D极与S极之间正、反向电阻值，正向电阻值约为0.2x10kfl，反向电阻值在(5—∞)x10kfl。

在测反向电阻时，红表笔所接引脚不变，黑表笔脱离所接引脚后，与G极触碰一下，然后黑表笔去接原引脚，此时会出现两种可能：若万用表读数由原来较大阻值变为零，则此时红表笔所接为S极，黑表笔所接为D极。

用黑表笔触发G极有效(使功率场效应管D极与S极之间正、反向电阻值均为012)，则该场效应管为N沟道型。

若万用表读数仍为较大值，则黑表笔接回原引脚不变，改用红表笔去触碰G极，然后红表笔接回原引脚，此时万用表读数由原采阻值较大变为0，则此时黑表笔所接为S极，红表笔所接为D极。

用红表笔触发G，极有效，该场效应管为P沟道型。

(3)金属氧化物场效应管的好坏判别用万用表Rxlkll挡去测量场效应管任意两引脚之间的正、反向电阻值。

如果出现两次及两次以上电阻值较小(几乎为0xkll)，则该场效应管损坏；如果仅出现一次电阻值较小(一般为数百欧姆)，其余各次测量电阻值均为无穷大，还需作进一步判断。

用万用表Rxlkfl挡测量D极与S极之间的正、反电阻值。

对于N沟道管，红表笔接S极，黑表笔先触碰G极后，然后测量D极与S极之间的正、反向电阻值。
