电弧光保护系统

1.电弧光保护概述

电弧光保护系统可以在开关柜发生弧光故障的时候，保护操作人员不受伤害，并且降低财产损失程度。

当出现弧光时候，弧光以300m/s的速度爆发，摧毁途中的任何物质。只要系统不断电，弧光就会一直存在。要想最大限度的减少弧光的危害，我们需要一种安全、迅速而有效的半导体电弧光保护系统。

在开关柜抽屉内，弧光可以迅速的在10ms内达到3M远，因此要想最大程度降低损失，时间是个最主要的因素。RIZNER-EagleEye电弧光保护系统输出跳闸信号时间小于1ms,即使在安装或者维护的时候也能保护操作人员的安全。

2.RIZNER-EagleEye电弧光保护系统概述

RIZNER-EagleEye电弧光保护系统的面市已经近10年.所有的主要的电力系统和电力公司都已使用.芬兰IVOLoviisa核电站的运行证实, 在发生电弧时,只有RIZNER-EagleEye的电弧光保护才能保护他们的开关柜。

RIZNER-EagleEye电弧光保护系统使用先进的处理器技术来控制系统的功能。该处理器技术也使得电弧光保护系统功能的编程，可匹配开关柜的不同运行方式。

在跳闸回路里采用的半导体技术（可控硅开关）确保了开关柜里的供电开关以最小的延时得到跳闸信号。在不论是RIZNER-EagleEye电弧光保护系统的主控单元，还是电弧光单元探测到电弧光，并且电流单元的整定的电流定值被超过，电弧光保护系统的跳闸信号将在小于1ms到达供电开关。电流的信息也可直接取自安全电流回路，在此情况下，电弧光保护也可尽可能快的得到过流的信息。

如果偶尔光线信号超过光线设定值或者电流信号超过电流设定值，系统不会输出跳闸信号，也不会记忆在跳闸回路中，但是在主控单元上会显示报警信号。在编程的时候，必须考虑系统按照用户所希望的方式正常工作。

采用光纤技术来向主控单元传输跳闸信号，确保了电弧光保护系统的完美功能，它的抗干扰能力强，跳闸信号可以非常迅速的输出到断路器。

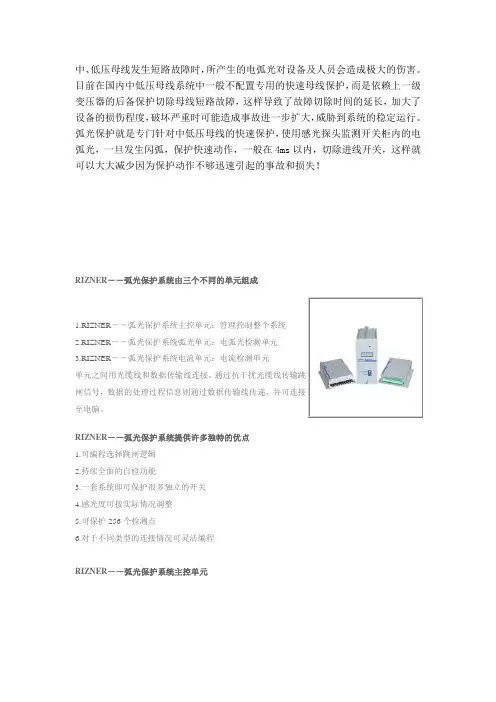

3.电弧光保护系统组成

3.1概述

如果使用光纤三工器，一套RIZNER-EagleEye电弧光保护系统能保护1500m 的中压开关柜或500m低压开关柜。在此情形下，在开关柜的每个柜子都要装一个弧光传感器来保护。在开放式母线系统中，弧光传感器的间隔约为5...6 m。

一个RIZNER-EagleEye主控单元能同时保护几个独立的开关柜，因此，电弧光保护系统的弧光单元和电流单元可以分散到不同的开关柜内，把检测到的弧光或电流信号传送到主控单元，主控单元收集到这些必要的数据，根据实际情况输出跳闸信号到断路器。

在主控单元和弧光单元或电流单元间的数据传送是靠光纤和数据传输线来完成的。光纤传输触发信号至主控单元。工作电源，报警信号，自控数据信息流的传送则通过数据传输线来完成。主控单元提供4个快速1ms独立跳闸和报警母线和6个常规继电器出口。

在系统里进行连接时，必须小心考虑每一母线最后一个电流单元的开关位置。开关位置决定了此电流单元能否按设定的程序正常工作。

3.2RIZNER-EagleEye主控单元

主控单元是RIZNER-EagleEye电弧光保护系统的核心部件，它也能单独在发生弧光时，来保护开关柜。然而，须记住，此时没有电流条件来确保保护。在使用电弧光保护系统时，我们推荐使用电流单元。

主控单元面板上的电位计用来设定弧光单元线路版上16个光感输入检测到的感光的强度。然而，若保护系统采用了电流单元，且整定的电流值没有超过，保护系统不会发出跳闸信号。

四个专用于弧光和电流单元的光信号入口，当它们仅用来传输光信号到主控单元时，用相同的方式来调节。主控单元背面的四个光纤口。在情况下，主控单元背面的DIP开关状态要考虑进去。

3.3EagleEye-ARC弧光单元

如果主控单元的弧光测量口不够用，或者想设定更多的跳闸逻辑时，则须使用弧光单元。使用弧光单元还可以节省光纤的费用：因为弧光单元可以放在需要保护的位置附近，从一个弧光单元到另一个电流或弧光单元或主控单元只需一根光纤即可。

弧光单元面板上的电位计用来调整感光的强度，校准好后，则把信息传递到下一个电流或弧光单元或者传到主控单元。电位计同时校准弧光单元中的所有弧光输入口信号，当弧光单元连接所需的光纤安装完毕后，必须调节弧光单元可以替代一些光缆的使用。在此情况下，保护系统始终能准确地识别整定的光感定值被超过地方的传感器。

3.4EagleEye–CR电流单元

EagleEye-CR电流单元用来确保保护系统在不同运行情况下的跳闸逻辑可

操作性。通过使用电流单元，弧光保护系统中的跳闸逻辑可以多样化，且有更多的选择。

测量电路中5A,2A和1A的二次电流可以连接到电流单元，为了确保这些连接，电流单元中不需要其他的设定，但是这些二次电流端子是直接连接到EagleEye-CR电流单元的端子上的。

过流整定范围是50…500*In.

3.5系统电源

弧光保护系统有一个独立的电源，可以装在柜子底部的DIN导轨上。该电源给主控单元供电，再由主控单元提供给弧光单元和电流单元工作电压。

因此，对使用在重要场合的金属封闭开关柜，应进行内部故障飞弧试验及安置故障电弧保护装置，故障电弧试验规定可见GB3906—2005，IEC62271—200标准。

4．2故障电弧防护装置

ABB公司开发的故障电弧防护装置早已应用于AX1开关柜；德国Moeller公司早已研制出Arcon故障电弧防护装置。

一般电弧防护装置由三部分组成：保护主单元；过流、弧光检测辅助单元；电弧光传感器。

4.2.1电弧光传感器

作为光感应元件，安装在开关柜母线室的几个位置，检测发生故障时突然增加的光强。

4.2.2过流、弧光检测辅助单元

弧光检测辅助单元收集来自电弧光传感器的光信息，再传送给主单元。过流检测辅助单元提供过流动作信息，它是动作判据之一，可进一步保证电弧光保护系统的动作准确性、可靠性。

4.2.3保护主单元

它是电弧光保护系统的核心，它用于管理和控制整个电弧光保护系统。它接收检测短路电流和来自电弧光传感器的信息，对收集的数据处理、判断，如果确认是电弧故障，则发出跳闸命令，使进线断路器跳闸，即切断进线电源。如进线断路器不能跳闸（拒动），则启动断路器失灵保护逻辑，发跳闸命令给上一级断路器来切断电源。此外根据过流、弧光检测辅助单元送来的信息，提供弧光故障点和报警信号。

这里还有一种方法：如果确认是电弧故障，则启动快速短接开关，使它迅速合闸，将电弧故障转化成三相短路电流，而使上游断路器分闸，达到迅速熄灭电弧目的。

故障电弧光保护系统框图示于图6。

5 结束语

（1）智能化成套开关设备是新一代电器产品，它溶合了计算机、信息、控制、传感器与微子技术，将每台智能化单元的通信接口与值班室计算机相连，就可构成变电站综合自动化系统，可以就地及远方实现保护，可以实现变电站广域监测和诊断。

（2）计算机技术及电磁兼容性（EMC）水平提高，使智能化测控装置比传统的机电式测控产品更加可靠，多年来运行已证明了这一点。

（3）按状态维护技术建立在线监测技术、信息技术的基础上，在线监测项目可按实际需要决定。

（4）使用于重要场合的开关柜，应配置智能故障电弧防护装置。

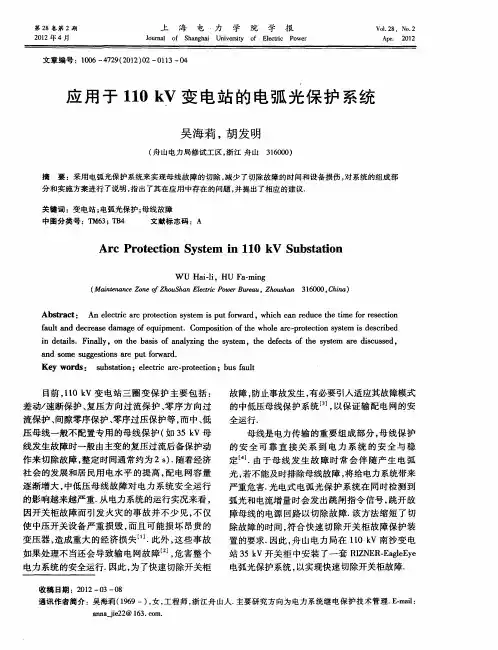

电弧光保护系统在中低压母线保护中的应用

1.概述

在电力系统中，35kV及以下电压等级的母线由于没有稳定问题，一般未装设母线保护。然而，由于中低压母线上的出线多，操作频繁，三相导体线间距离与大地的距离比较近，容易受小动物危害，设备制造质量比高压设备差，设备绝缘老化和机械磨损，运行条件恶劣，系统运行条件改变，人为和操作错误等原因，中低压母线的故障几率比高压、超高压母线高得多。但长期以来，人们对中低压母线的保护一直不够重视，大多采用带有较大延时的后备保护来切除母线上的故障，往往使故障被发展、扩大，从而造成巨大的经济损失。

近年来,由于各种原因开关设备被严重烧毁，有的甚至发展成“火烧连营”的事故时有发生。而主变压器由于遭受外部短路电流冲击损坏的事故也逐年增加，这些配网事故处理不当甚至被扩大发展为输电网事故，造成重大的经济损失，已引起电力部门的广泛关注。究其原因大多是因为没有装设中低压母线保护，未能快速切除故障造成的。所以，为了保证变压器及母线开关设备的安全运行，根据继电保护快速性的要求，迫切需要配置专用中低压母线保护。
