【CN109904484A】一种燃料电池双极板结构及燃料电池【专利】

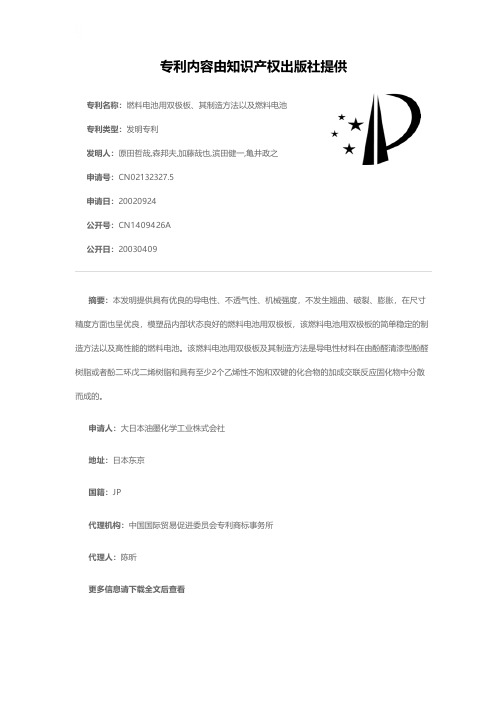

专利名称：燃料电池用双极板、其制造方法以及燃料电池专利类型：发明专利
发明人：原田哲哉,森邦夫,加藤哉也,滨田健一,亀井政之申请号：CN02132327.5
申请日：20020924
公开号：CN1409426A
公开日：
20030409
专利内容由知识产权出版社提供
摘要：本发明提供具有优良的导电性、不透气性、机械强度，不发生翘曲、破裂、膨胀，在尺寸精度方面也呈优良，模塑品内部状态良好的燃料电池用双极板，该燃料电池用双极板的简单稳定的制造方法以及高性能的燃料电池。

该燃料电池用双极板及其制造方法是导电性材料在由酚醛清漆型酚醛树脂或者酚二环戊二烯树脂和具有至少2个乙烯性不饱和双键的化合物的加成交联反应固化物中分散而成的。

申请人：大日本油墨化学工业株式会社
地址：日本东京
国籍：JP
代理机构：中国国际贸易促进委员会专利商标事务所
代理人：陈昕
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201911093404.9(22)申请日 2019.11.11(71)申请人 珠海格力电器股份有限公司地址 519000 广东省珠海市前山金鸡西路(72)发明人 张永　张威　肖彪　(74)专利代理机构 广州市时代知识产权代理事务所(普通合伙) 44438代理人 杨树民(51)Int.Cl.H01M 8/0258(2016.01)H01M 8/0265(2016.01)H01M 8/04089(2016.01)(54)发明名称一种氢燃料电池双极板及氢燃料电池(57)摘要本发明公开了一种氢燃料电池双极板及氢燃料电池，双极板包括并排设置的第一极板和第二极板，第一极板与第二极板连接，第一极板靠近第二极板的一侧设有波纹形的第一冷却液流道，第一极板远离第二极板的一侧设有波纹形的第一气体流道，第二极板靠近第一极板的一侧设有波纹形的第二冷却液流道，第二极板远离第一极板的一侧设有波纹形的第二气体流道，第一冷却液流道和第二冷却液流道沿冷却液的流动方向对称设置，第一冷却液流道和第二冷却液流道的交叠区域重合；一种氢燃料电池，包括双极板，所述双极板为所述的一种氢燃料电池双极板。

能够减小冷却液流动时的流阻；使冷却液流道更合理。

权利要求书1页 说明书4页 附图2页CN 111029610 A 2020.04.17C N 111029610A1.一种氢燃料电池双极板，其特征在于，包括并排设置的第一极板和第二极板，第一极板与第二极板连接，第一极板靠近第二极板的一侧设有波纹形的第一冷却液流道，第一极板远离第二极板的一侧设有波纹形的第一气体流道，第二极板靠近第一极板的一侧设有波纹形的第二冷却液流道，第二极板远离第一极板的一侧设有波纹形的第二气体流道，第一冷却液流道和第二冷却液流道沿冷却液的流动方向对称设置，第一冷却液流道和第二冷却液流道的交叠区域重合。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010456896.X(22)申请日 2020.05.26(66)本国优先权数据202020133000.X 2020.01.20 CN(71)申请人 苏州欣和智达能源科技有限公司地址 215000 江苏省苏州市太仓市北京西路6号科技创业园研发西楼6楼(72)发明人 陈文坚　(74)专利代理机构 苏州睿昊知识产权代理事务所(普通合伙) 32277代理人 陈蜜(51)Int.Cl.H01M 8/0206(2016.01)H01M 8/0213(2016.01)H01M 8/0228(2016.01)H01M 8/0263(2016.01)H01M 8/026(2016.01)H01M 8/0267(2016.01) (54)发明名称一种燃料电池的双极板及燃料电池(57)摘要本发明提供了一种燃料电池的双极板及燃料电池，所述的双极板包括相复合的石墨板和金属板，所述的石墨板背向金属板的一面设有第一流路，所述的金属板冲压成型，在正反面形成凹凸相间的沟槽，金属板背向石墨板一侧的沟槽构成第二流路，金属板面向石墨板的一侧的沟槽构成第三流路。

本发明的双极板将石墨板与金属板结合，即克服了石墨双极板强度低易损坏的缺陷，又能够解决金属双极板易腐蚀的问题。

本发明的双极板结构简单，金属板是一次冲压成型，正反两面分别形成了氧化剂流路和冷却剂流路，石墨板是压制而成，相比现有技术中石墨双极板通过雕刻加工成槽的方法，本发明的石墨板的压制成槽的方式，生产效率高，成本低，可批量生产。

权利要求书1页 说明书4页 附图3页CN 111740129 A 2020.10.02C N 111740129A1.一种燃料电池的双极板，其特征在于，所述的双极板包括相互接触的石墨板和金属板，所述的石墨板背向金属板的一面设有第一流路，所述的金属板在正反面形成凹凸相间的沟槽，金属板背向石墨板一侧的沟槽构成第二流路，金属板面向石墨板的一侧的沟槽构成第三流路。

专利名称：一种燃料电池双极板
专利类型：发明专利
发明人：董梁,方亮,卢兵兵,石伟玉,杨曦,介亚克,侯中军申请号：CN202010440995.9
申请日：20200522
公开号：CN111446464A
公开日：
20200724
专利内容由知识产权出版社提供
摘要：本发明公开了一种燃料电池双极板，包括双极板本体，双极板本体用于与膜电极正对的一面设置有流场结构，流场结构包括若干相互平行排布的蜿蜒流道，每个蜿蜒流道的流道沟槽的每个蜿蜒周期内设置有至少一个梯形凸起，梯形凸起包括迎坡面、背坡面和坡顶面，坡顶面与流道沟槽的底面平行。

应用上述燃料电池双极板，能够提高双极板的传质能力，降低浓差极化，提升燃料电池大电流密度低化学计量比下的传质性能，同时，垂直于双极板本体的反应气速度分量有利于提高双极板的脊下氧浓度，继而改善燃料电池内部的水热分布，提升燃料电池性能。

申请人：上海捷氢科技有限公司
地址：201804 上海市嘉定区安拓路56弄17号10单元
国籍：CN
代理机构：北京信远达知识产权代理有限公司
代理人：王会会
更多信息请下载全文后查看。

专利名称：一种燃料电池超薄双极板及燃料电池堆专利类型：发明专利
发明人：明平文,杨代军,李冰,张存满
申请号：CN202011034846.9
申请日：20200927
公开号：CN112164810A
公开日：
20210101
专利内容由知识产权出版社提供
摘要：本发明涉及一种燃料电池超薄双极板及燃料电池堆，燃料电池超薄双极板包括阳极板和阴极板，阳极板的正面设有燃料气体流道，阴极板的正面设有氧化气体流道，燃料气体流道包括至少两种不同槽深的沟槽，氧化气体流道包括至少一种槽深的沟槽，在发电活性区，阳极板和阴极板的背面相互扣合时燃料气体流道的沟槽与氧化气体流道的沟槽完全错开，阳极板和阴极板的背面通过分散的导电支撑点形成电接触，两者不相接触的位置形成冷却液流动的空腔，空腔形成不同槽深的冷却液流道。

燃料电池堆包括串联堆叠的上述超薄双极板和膜电极组件。

与现有技术相比，本发明双极板总厚度减小，燃料电池的体积比功率密度大大提升。

申请人：同济大学
地址：200092 上海市杨浦区四平路1239号
国籍：CN
代理机构：上海科盛知识产权代理有限公司
代理人：丁云
更多信息请下载全文后查看。

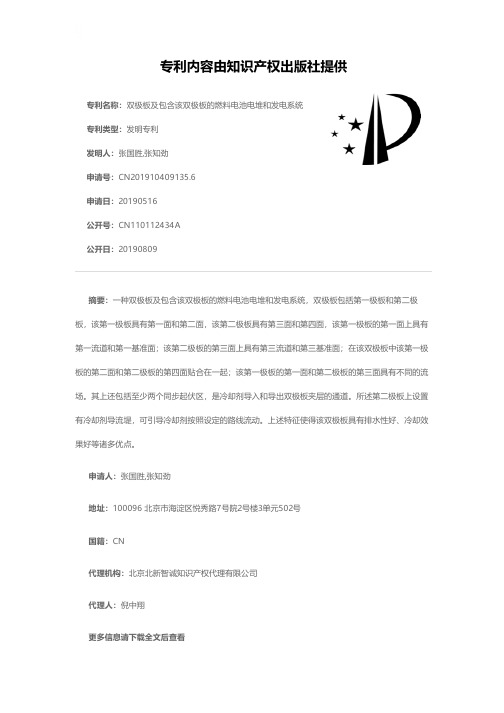

专利名称：双极板及包含该双极板的燃料电池电堆和发电系统专利类型：发明专利
发明人：张国胜,张知劲
申请号：CN201910409135.6
申请日：20190516
公开号：CN110112434A
公开日：
20190809
专利内容由知识产权出版社提供
摘要：一种双极板及包含该双极板的燃料电池电堆和发电系统，双极板包括第一极板和第二极板，该第一极板具有第一面和第二面，该第二极板具有第三面和第四面，该第一极板的第一面上具有第一流道和第一基准面；该第二极板的第三面上具有第三流道和第三基准面；在该双极板中该第一极板的第二面和第二极板的第四面贴合在一起；该第一极板的第一面和第二极板的第三面具有不同的流场。

其上还包括至少两个同步起伏区，是冷却剂导入和导出双极板夹层的通道。

所述第二极板上设置有冷却剂导流堤，可引导冷却剂按照设定的路线流动。

上述特征使得该双极板具有排水性好、冷却效果好等诸多优点。

申请人：张国胜,张知劲
地址：100096 北京市海淀区悦秀路7号院2号楼3单元502号
国籍：CN
代理机构：北京北新智诚知识产权代理有限公司
代理人：倪中翔
更多信息请下载全文后查看。

(10)授权公告号 CN 201608229 U(45)授权公告日 2010.10.13C N 201608229 U*CN201608229U*(21)申请号 200920212581.X(22)申请日 2009.12.04H01M 4/94(2006.01)H01M 4/86(2006.01)(73)专利权人昆山弗尔赛能源有限公司地址江苏省昆山市玉山镇成功路158号(72)发明人徐麟 章波 沈军 陈捷 陈凌云张超(74)专利代理机构上海百一领御专利代理事务所(普通合伙) 31243代理人马育麟(54)实用新型名称一种燃料电池双极板(57)摘要本实用新型公开一种燃料电池双极板，包括一片阴极板和一片阳极板组成的双极板本体，双极板本体上的导流槽和导电脊，双极板本体上的流体通道孔，双极板本体侧面和流体通道孔的周边的双极板本体上加有绝缘阻滞涂层。

使用本实用新型的双极板组成的燃料电池堆可以避免由于雨水溅到电堆表面或电堆被雨水淹没而导致的单电池组间发生短路的现象，保障燃料电池堆能在该种特殊环境下安全运行。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书 1 页 说明书 2 页 附图 1 页权 利 要 求 书CN 201608229 U1/1页1.一种燃料电池双极板，包括一片阴极板和一片阳极板组成的双极板本体，双极板本体上的导流槽和导电脊，双极板本体上的流体通道孔，其特征在于：所述双极板本体侧面和流体通道孔的周边的双极板本体上加有绝缘阻滞涂层。

2.根据权利要求1所述的一种燃料电池双极板，其特征在于：所述绝缘阻滞涂层为环氧树脂材料。

一种燃料电池双极板技术领域[0001] 本实用新型涉及燃料电池技术领域，具体地说，涉及一种具有防止局部短路功能的燃料电池双极板。

背景技术[0002] 随着全球经济的飞速发展，对于传统的化石能源(如煤、石油、天然气等)已越来越无法满足人们生产、生活的需求。

专利名称：双极板以及燃料电池专利类型：实用新型专利
发明人：秦福民,刘慧
申请号：CN201922352207.6申请日：20191224
公开号：CN211045597U
公开日：
20200717
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种双极板以及燃料电池。

双极板包括第一板面，第一板面开设有进气口和出气口，进气口和出气口在第一方向上和第二方向上呈间隔设置，第一方向与第二方向相交，第一板面设置有连通进气口与出气口的且呈并联设置的多个气流通道，每个气流通道包括沿着第一方向延伸且与进气口连通的第一主气道、沿着第一方向延伸且与出气口连通的第二主气道、以及连通第一主气道和第二主气道的且呈并联设置的多条沿着第二方向延伸的支气路。

本申请通过设置并联的多个气流通道，能够保证每股气体流动路径是相同的，有利于保证气体流过气流通道时各条支气路气体分布均匀。

申请人：宝能汽车有限公司
地址：518023 广东省深圳市罗湖区笋岗街道宝安北路2088号深业物流大厦1008
国籍：CN
代理机构：广州三环专利商标代理有限公司
更多信息请下载全文后查看。

专利名称：燃料电池的双极板及具有其的燃料电池专利类型：实用新型专利
发明人：郭亮,杨东胜
申请号：CN202021121286.6
申请日：20200617
公开号：CN212587536U
公开日：
20210223
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种燃料电池的双极板及具有其的燃料电池，所述燃料电池的双极板包括：上下叠置的阳极板和阴极板，在所述阳极板上设有阳极流场，在所述阴极板上设有阴极流场，所述阴极流场和所述阳极流场中的至少一个包括主反应区、进口过渡区和出口过渡区，所述进口过渡区和所述出口过渡区分别位于所述主反应区的前后两侧，所述进口过渡区和所述出口过渡区中的至少一个上设有支撑筋。

本实用新型所述的燃料电池的双极板在进口过渡区和出口过渡区增加了支撑筋结构，一方面有利于提升双极板的结构强度；另一方面可以为膜电极总成提供支撑，进而解决了由于过渡区流道间距过大导致膜电极总成侵入流道过多所产生的增加双极板压降的问题。

申请人：未势能源科技有限公司
地址：201804 上海市嘉定区嘉松北路6655号12幢B区
国籍：CN
代理机构：北京清亦华知识产权代理事务所(普通合伙)
代理人：王佳璐
更多信息请下载全文后查看。

专利名称：一种燃料电池双极板和电堆专利类型：发明专利
发明人：王晋,唐厚闻,陈雪松,梁焱财,方亮申请号：CN201810955544.1
申请日：20180821
公开号：CN110854404A
公开日：
20200228
专利内容由知识产权出版社提供
摘要：本发明提供了一种燃料电池双极板和电堆，包括：位于双极板的第一侧的阳极反应物进口和阴极反应物出口、位于双极板的第二侧的阳极反应物出口和阴极反应物进口、位于双极板的第三侧的冷却液进口、位于双极板的第四侧或第三侧的冷却液出口；阳极反应物通道和阴极反应物通道在第一侧至第二侧的方向上延伸，冷却液通道包括相互连通的多个冷却液子通道，冷却液子通道从第三侧到第四侧的方向上延伸，其中，相邻的两个冷却液子通道中冷却液的流动方向相反，不仅可以增加反应物进出口的面积，防止冷却液与反应物互窜，又有利于调整双极板的长宽比例，提高双极板的机械强度，还可以实现在反应物流动方向上的温度梯度，实现燃料电池内的水热平衡。

申请人：上海汽车集团股份有限公司
地址：201203 上海市浦东新区张江高科技园区松涛路563号1号楼509室
国籍：CN
代理机构：北京信远达知识产权代理有限公司
代理人：魏晓波
更多信息请下载全文后查看。
