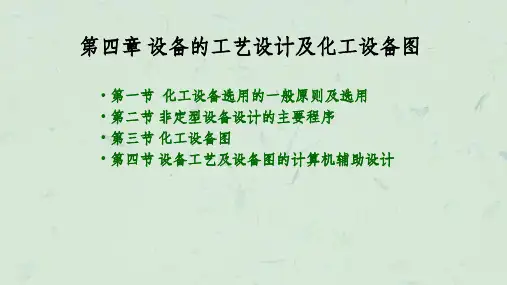

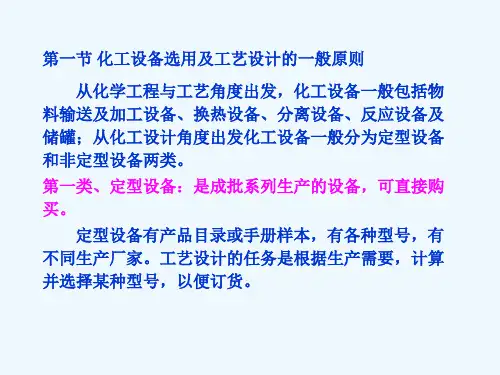

第四章 设备的工艺设计及化工设备图.

第四章化工设备图概述在化学工业生产中，典型的化工设备有容器、热互换器、反映器和塔器。

用来表达化工设备结构、技术要求等的图样称为化工设备图，化工设备图是设计、制造、安装、维修及利用的依据。

一套完整的化工设备图通常包括以下几个方面的图样：⑴零件图表达标准零部件之外的每一零件的结构形状、尺寸大小和技术要求等，如图4-2中的丝堵和管板。

⑵部件装配图表达由假设干零件组成的非标准部件的结构形状、装配关系、必要的尺寸、加工要求、查验要求等，如设备的密封装置等。

⑶设备装配图表达一台设备的结构形状、技术特性、各部件之间的彼此关系和必要的尺寸、制造要求及查验要求等。

⑷总装配图(总图) 表示一台复杂设备或表示相关联的一组设备的要紧结构特点、装配连接关系、尺寸、技术特性等内容的图样。

零件图及部件装配图的内容、表达、画法等与一样化工机械图样类同，另外在不阻碍装配图的清楚、且装配图能表现总图的内容时，通常就可不画总图，故本章着重讨论设备装配图的表达特点及绘制阅读方式。

而且为了方便起见，将化工设备装配图简称为化工设备图。

化工设备图通常包括以下几个大体内容：⑴一组视图用一组视图表示该设备的结构形状、各零部件之间的装配连接关系，视图是图样中要紧内容。

⑵几类尺寸图中注写表示设备的整体大小、规格、装配和安装尺寸等数据，为制造、装配、安装、查验等提供依据。

⑶零部件编号及明细表组成该设备的所有零部件必需按顺时针或逆时针方向依次编号，并在明细栏内填写每一编号零部件的名称、规格、材料、数量、重量和有关图号内容。

⑷管口符号及管口表设备上所有管口均需注出符号，并在接管口表中列出各管口的有关数据和用途等内容。

⑸技术特性表表中列出设备的要紧工艺特性，如操作压力、操作温度、设计压力、设计温度、物料名称、容器类别、侵蚀裕量、焊缝系数等。

⑹技术要求用文字说明设备在制造、查验、安装、运输等方面的特殊要求。

⑺题目栏用以填写该设备的名称、要紧规格、作图比例、图样编号等项内容。

第一章化工厂设计的内容与程序1、化工设计的种类有哪些？答：根据项目性质化工设计可分为：新建项目设计、重复建设项目设计、已有装置的改造设计。

根据化工过程开发程序化工设计可分为：概念设计、中试设计、基础设计和工程设计；其中工程设计又包括：初步设计、扩大初步设计和施工图设计。

2、请画出化工厂设计的工作程序示意图。

3、化工厂通常由哪些部门和设施所构成？答：化工厂通常由化工生产车间、辅助生产装置、公用工程及罐区、服务性工程、生活福利设施、三废处理设施和厂外工程等构成。

4、化工车间工艺设计的程序及主要内容有哪些？答：一、设计准备工作（1）熟悉设计任务书（2）制定设计工作计划（3）查阅文献资料（4）收集第一手资料。

二、方案设计方案设计的任务是确定生产方法和生产流程，是整个工艺设计的基础。

三、化工计算化工计算包括工艺设计中的物料衡算、能量衡算、设备选型与计算三个内容，其任务是在这三项计算的基础上绘制物料流程图、主要设备图和带控制点工艺流程图。

四、车间布置设计主要任务是确定整个工艺流程中的全部设备在平面上和空间中的正确的具体位置，相应地确定厂房或框架的结构型式。

五、配管工程设计任务是确定生产流程中全部管线、阀门及各种管架的位置、规格尺寸和材料，综合权衡建设投资和操作费用。

六、提供设计条件工艺专业设计人员向非工艺专业设计人员提供设计条件。

七、编制概算书及编制设计文件概算主要提供了车间建筑、设备及安装工程费用。

第二章工艺流程设计1、化工工艺设计包括哪些内容？答：生产方法选择，工艺流程设计，工艺计算，设备的设计与选型，设备布置，管道设计对非工艺设计提条件，设计说明书，概预算书。

2、在选择生产方法和工艺流程时，应该着重考虑的原则有哪些？其步骤有哪些？ 答：先进性、可靠性、合理性；资料搜集与项目调研、生产设备类型与制造厂商调研、对调研结果进行全面分析对比。

3、工艺流程设计的步骤有哪些？答：确定整个流程的组成，确定每个过程或工序的组成，确定工艺操作条件，确定控制方案，原料与能量的合理利用，制定“三废”处理方案，制定安全生产措施。

设备工艺设计及化工设备一、引言在化工工程领域，设备工艺设计是一个至关重要的环节。

它涉及到整个生产过程中所需的设备选择、工艺设计和优化以及安全运行等方面。

本文将探讨设备工艺设计的重要性，并对化工设备的选型、设计和使用提出一些建议。

二、设备工艺设计的重要性设备工艺设计在整个化工生产过程中起着至关重要的作用。

首先，设备的选型直接影响到生产效率和产品质量。

不同的工艺要求不同的设备特性，只有合适的设备才能实现高效、高质量的生产。

其次，设备的工艺设计和优化可以使生产过程更加稳定和可靠。

通过合理的设计和改善，可以降低设备故障率，延长设备的使用寿命。

此外，设备工艺设计也与环境保护密切相关。

合理的设计可以降低环境污染和能源消耗。

三、化工设备选型原则1.符合工艺要求：选择的设备要能够满足工艺流程和操作要求。

考虑设备的工作条件、工艺参数以及材料的耐久性等因素。

2.可靠性和稳定性：设备的可靠性和稳定性是保证生产连续运行的关键。

选择具有良好信誉和稳定性的设备供应商，并进行适当的设备备份和维护计划。

3.安全性：设备的安全性应是首要考虑因素之一。

设备选型应符合相关的安全规定和标准，设计中应考虑到操作员的安全，以及设备在可能发生事故时的应急响应能力。

4.经济性：设备的选型和设计应以经济效益为目标，考虑设备的购买费用、维护成本以及能源消耗等因素，综合评估设备的投资回报率。

四、化工设备设计与使用的建议1.制定详细的工艺流程：在进行设备工艺设计之前，需要制定详细的工艺流程，包括原料进料、反应过程、产品分离和处理以及废料处理等环节。

这有助于正确选择和设计设备。

2.合理利用现有设备资源：在进行设备选型时，应优先考虑已有的设备资源。

通过优化工艺流程和操作条件，合理利用现有设备，降低设备购置成本。

3.注重设备运行维护：设备的正常运行和维护对于长期稳定生产至关重要。

在使用过程中，及时进行设备的检修和保养工作，减少故障率和停机时间。

4.关注新技术和创新：随着科技的不断发展，新的设备和工艺技术不断涌现。

➢化工设备图样的基本知识➢第二章化工设备图的表达特点➢第三章化工设备的焊接及焊缝表达➢第四章化工设备常用零部件简介➢第五章化工设备图的绘制➢第六章化工设备图的阅读➢第七章工艺流程图➢第八章车间布置设计与建筑图➢第九章设备布置图➢第十章管道布置图➢第一章化工设备图样的差不多知识本节重点：➢图幅布置及各种表格内容➢化工图样包括化工机器、化工设备图样和化工工艺图样。

➢化工设备图样包括化工设备总图、装配图、部件图、零件图、管口方位图、表格图及预焊接图等。

➢化工工艺图样包括化工工艺流程图、设备布置图、管路布置图等。

➢一、化工设备图样：➢1、总图➢2、装配图➢3、部件图➢4、零件图➢5、管口方位图➢6、表格图➢7、标准图➢8、通用图➢二、化工设备图样的安排格式：➢1、装配图兼作总图➢2、装配图附零件图➢3、部件装配图➢4、部件装配图附有零件图➢5、零件图➢6、装配图附数据表三、图幅排列原那么：➢装配图、零件图、部件图可排列在同一张纸上。

➢假如不能排列在同一张图纸上，也可分排在几张纸上，但要保证以下两个条件。

➢第一、要紧视图及所属的技术要求、技术特性表、管口表、明细表、选用表及图纸名目等均应安排在第一张图纸上。

➢第二、在每一张图纸的技术要求下方，应加〝注〞，注明几张图纸之间的相互联系。

四、标题栏：➢1、大主标题栏➢2、小主标题栏➢2、简单标题栏➢3、标准图或通用图标题栏➢五、明细表：➢六、管口表：➢七、技术特性表：➢用于表示设备本身所有的和所能承担的工艺参数等。

➢类别有：换热器专用技术特性表和一样化工设备技术特性表两种。

➢第二章化工设备图的表达特点一、化工设备的差不多结构特点：➢1、回转体形体为主➢2、部件尺寸相差悬殊➢3、壳体上孔和管口多➢4、零部件标准化➢5、焊接结构多➢6、材料专门➢7、密封要求高➢二、化工设备图的视图表达特点：➢1、视图配置➢2、夸大画法➢3、断开画法➢4、分层画法➢5、旋转视图➢6、管口方位图：用来表达化工设备的管口及其它附件分布情形。

《化工设计与制图》复习题一、填空题第一章化工厂设计的内容与程序1、概念设计是以过程研究中间结果或最终结果为基础，从工程角度出发按照未来生产规模所进行的一种假想设计。

2、化工计算包括工艺设计中的物料衡算、能量衡算和设备选型和计算三方面内容。

3、设计代表工作的任务是参加基本建设的现场施工和安装。

4、根据化工过程开发程序进行分类，化工设计分为四种设计类型，即概念设计、中试设计、基础设计和工程设计。

5、在化工新技术开发过程中，可能存在三种类型的设计，即概念设计、中试设计和基础设计。

6、中试设计内容和程序基本上和工程设计相同，但由于规模小，若施工安装力量较强，可以不出管道、仪表、管架等安装图纸。

7、按国内传统设计体制，工程设计可分为三种类型，即初步设计、扩大初步设计和施工图设计。

第二章工艺流程设计8、在工艺流程草图中，流程线的起始和终了处注明物料的名称、来源及去向。

9、工艺流程草图又称为方案流程图或流程示意图，一般在生产方法（或工艺路线）确定后绘制，主要为工艺计算服务，也是工艺流程图设计的依据。

10、工艺管道及仪表流程图上，管道的标注内容应包括三个组成部分：即管道号、管径和管道等级。

11、工厂的三废治理工程的“三同时”是指三废治理工程必须与主体工程同时设计、同时施工、同时投入使用。

12、在选择生产方法和工艺流程时，应遵循的三原则是先进性、可靠性和合理性。

13、当生产工艺路线(生产方法)选定后，就可以进行流程设计。

14、工艺管道及仪表流程图一般采用 A1 图幅横幅绘制，数量不限；流程简单时，可采用A2图幅；图纸不宜加长和加宽。

15、化工工艺图纸的图线宽度有粗、中、细三种类型，其宽度比例为4:2:1 。

16、绘制工艺流程图时，流程线一般画成水平线和垂直线，转弯一律画成直角。

第三章物料衡算与能量衡算17、对于物料衡算而言，按计算范围分为单个设备的物料衡算与全流程的物料衡算。

18、在进行化工设计计算时，生产时间现在一般按 330 天或 8000 小时进行设计计算。
