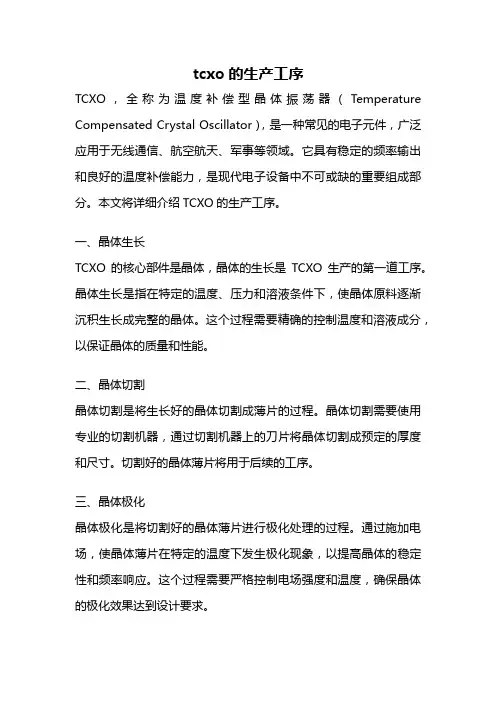

专用温度补偿晶体振荡器(TCXO)

KDS晶振DSA系列
晶振分有源晶振和无源晶振，根据有源晶振（晶体振荡器）的功能和实现技术的不同，可以分为以下四类：
1、温度补偿晶体振荡器(TCXO)。

2、普通晶体振荡器(SPXO)。

3、压控晶体振荡器(VCXO)。

4、压控温补振荡器(VC-TCXO)。

DSA系列是KDS生产的压控温补振荡器(VC-TCXO)，是一种温度电压控制功能，拥有世界上最薄的晶振封装。

主要应用于全球定位系统,智能手机晶振WiMAX和蜂窝和无线通信,符合RoHS 标准。

KDS介绍：日本KDS是全球三家最大的生产商之一，KDS即是日本大真空株式会社（DASHINKU CORP），成立于1951年，至今已有50多年的历史。

是全球领先的三大晶振制造商之一。

其制造工场主要分布在日本本土、中国大陆、中国台湾、泰国、印度尼西亚等十个制造中心。

其中天津工场是全球晶振行业最大的单体制造工厂。

也是全球最大的TF型（主要是32.768KHz）晶振制造工厂。

而上海唐辉电子是日本大真空株式会社在中国的指定代理商，唐辉电子在PPTC自恢复保险丝、PTC热敏电阻、晶体谐振器、振荡器系列、高品质电容、电感和液晶屏产品、IC 类等领域有很强的竞争力。

产品广泛应用在通信、电脑、消费类电子及网络产品、仪器仪表、工控系统、安防产品、电源供应器
等产品上积极面对市场及客户的多方位要求，坚持以最好的品牌和最具竞争力的价格销售电子零件，为客户提供多元化的服务，务求充分满足客户的要求,致力于成为中国乃至世界最佳元器件供应商之一。

DSA系列部分图纸如下：。

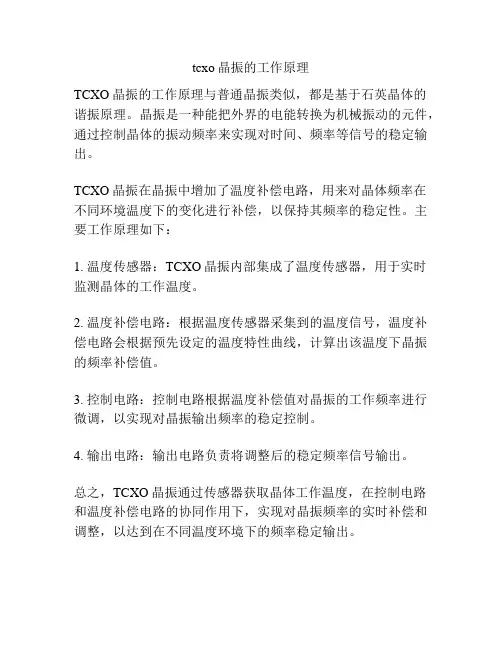

tcxo晶振的工作原理
TCXO晶振的工作原理与普通晶振类似，都是基于石英晶体的谐振原理。

晶振是一种能把外界的电能转换为机械振动的元件，通过控制晶体的振动频率来实现对时间、频率等信号的稳定输出。

TCXO晶振在晶振中增加了温度补偿电路，用来对晶体频率在不同环境温度下的变化进行补偿，以保持其频率的稳定性。

主要工作原理如下：
1. 温度传感器：TCXO晶振内部集成了温度传感器，用于实时监测晶体的工作温度。

2. 温度补偿电路：根据温度传感器采集到的温度信号，温度补偿电路会根据预先设定的温度特性曲线，计算出该温度下晶振的频率补偿值。

3. 控制电路：控制电路根据温度补偿值对晶振的工作频率进行微调，以实现对晶振输出频率的稳定控制。

4. 输出电路：输出电路负责将调整后的稳定频率信号输出。

总之，TCXO晶振通过传感器获取晶体工作温度，在控制电路和温度补偿电路的协同作用下，实现对晶振频率的实时补偿和调整，以达到在不同温度环境下的频率稳定输出。

2023年温控晶体振荡器行业市场需求分析温控晶体振荡器是一种经过温度处理后能够保持稳定频率的晶体振荡器，进而能够用于计算机、通信、仪器、汽车电子等各种领域的时间参考、频率稳定、计时等功能。

（以下简称TCXO）市场需求分析：TCXO行业市场呈上升趋势，因为随着科技和经济的进步，各种新兴的电子产品的渐渐普及，TCXO逐渐被广大群众所接受。

首先，TCXO应用于移动通信领域，因为在通信过程中信号的传输稳定性和准确性极为重要。

其次，TCXO还应用于GPS导航等领域，这在很大程度上也影响了市场需求。

此外，TCXO也越来越受到军事、航空、航天等领域的关注，因为这些领域对传输信号的稳定性与准确性要求极高。

在国际市场方面，由于运用场景复杂多变，TCXO市场需求持续增长，美国、日本、欧洲、中国等国产业占比逐步提高，未来市场前景广阔。

据统计，TCXO市场规模在未来10年内将达到100亿美元左右。

进一步的需求分析：随着移动通信、汽车电子、智能穿戴设备等领域的飞速增长，TCXO的应用需求也将随之不断增长。

在移动通信领域，各种网络技术发展迅速，对于频率精度和稳定性的要求越来越高，这将促使TCXO行业的发展。

汽车电子领域方面，车用电子设备的发展也促进了TCXO市场的增长，它们需要频率较高、频率稳定性较好的TCXO为其提供支撑。

智能穿戴设备领域中，随着智能穿戴设备越来越流行，TCXO产业的发展不可避免。

总之，未来TCXO行业的市场需求将会持续高速增长，而且随着智能化、物联网等技术的发展，TCXO应用领域也将更加广泛，市场空间将更加广阔。

然而，由于国内TCXO市场陷入价格战，需要企业加强自己的研发能力及创新能力，降低产品成本，从而获得更多的市场份额。

tcxo工作原理摘要：1.tcxo 工作原理简介2.tcxo 的关键组成部分3.tcxo 的工作流程4.tcxo 在现代通信技术中的应用5.tcxo 的发展趋势与展望正文：1.tcxo 工作原理简介tcxo，即温度补偿晶体振荡器，是一种高精度、高稳定性的晶体振荡器。

它通过利用温度对晶体振荡频率的影响，对晶体进行温度补偿，从而实现振荡频率的稳定。

这种稳定性使得tcxo 在通信、计时、导航等领域有着广泛的应用。

2.tcxo 的关键组成部分tcxo 主要由以下几部分组成：晶体谐振器、温度传感器、控制电路和电源。

晶体谐振器是tcxo 的核心部件，其振动产生稳定的频率信号。

温度传感器用于实时监测tcxo 的工作温度，将温度变化转换为电信号。

控制电路则根据温度传感器的信号，对晶体谐振器进行温度补偿，以保持振荡频率的稳定。

电源则为tcxo 提供稳定的工作电压。

3.tcxo 的工作流程当tcxo 开始工作时，晶体谐振器会在控制电路的控制下，根据设定的频率进行振动。

同时，温度传感器实时监测tcxo 的工作温度，并将温度变化转换为电信号。

控制电路根据接收到的温度信号，对晶体谐振器进行温度补偿，从而保持振荡频率的稳定。

4.tcxo 在现代通信技术中的应用tcxo 在现代通信技术中有着广泛的应用，尤其在无线通信、卫星通信和光纤通信等领域。

由于tcxo 能够提供高精度、高稳定的频率信号，因此，它被广泛应用于通信系统的时钟信号产生和频率合成。

此外，tcxo 在通信系统中的小型化、低功耗特性，也使得它在移动通信设备等应用中具有很大的优势。

5.tcxo 的发展趋势与展望随着通信技术的不断发展，对tcxo 的性能要求也在不断提高。

未来，tcxo 的发展趋势将包括：更高的频率稳定性、更小的尺寸、更低的功耗和更高的可靠性。

恒温晶体振荡器的参数恒温晶体振荡器（Temperature Compensated Crystal Oscillator，TCXO）是一种高精度、稳定性好的电子元件，被广泛应用于通信、航空等领域中精细的定时和频率控制。

TCXO的参数直接影响到其性能表现，本文将对TCXO的参数进行详细介绍。

频率稳定度频率稳定度是指晶体振荡器在恒温和适当负载条件下，其输出频率与标准频率的偏差。

频率稳定度是TCXO的主要性能指标，通常用ppm（百万分之一）作为评价单位。

TCXO的频率稳定度可分为短期稳定度和长期稳定度。

短期稳定度短期稳定度是指在秒钟至分钟级别的时序范畴内，晶体振荡器输出频率的稳定性。

其受到振荡器自身产生的相噪声和振荡器所处环境噪声的影响。

短期稳定度一般可以通过闪烁度（Allan Deviation，ADEV）来评估，单位为ppb（十亿分之一）。

长期稳定度长期稳定度是指在小时至年级别的时序范畴内，晶体振荡器输出频率的稳定性。

其主要受到器件产生的温度变化和老化的影响。

长期稳定度一般用ppm/年来衡量。

工作温度范围TCXO的工作温度范围通常由低温极限、高温极限和电气性能（如频率变化量、相位噪声等）限制。

在实际应用中，根据TCXO的工作环境，选择合适的工作温度范围可以提升性能稳定性。

电源电压和功耗电源电压和功耗是TCXO另一个重要的参数。

它们直接影响到TCXO的应用范围和功耗控制。

TCXO的功耗主要由振荡器电路和整体电路决定。

因此，根据具体应用的要求，选择合适的电源电压和功耗对于延长TCXO的使用寿命和提升性能十分关键。

阻尼比和载波抑制比阻尼比和载波抑制比是TCXO的两个次要参数，其影响不同场景下的使用效果。

阻尼比阻尼比是指TCXO在振荡过程中，由于容耦电路的存在，从振荡过程中移走的比例。

其目的是消除晶体振荡过程中容耦电路的特性带来的不良影响，提高振荡器的稳定性。

载波抑制比载波抑制比是指TCXO输出频率（基频）与第一谐波高频组成信号大小的比值。

温补晶振（TCXO）振荡器本文档由整理温补晶振由普通化转换成小型化是一个过程,在近十几年中得到稳定长足发展，其中在精密TCXO的研究开发与生产方面，日本居领先和主宰地位。

在70年代末汽车电话用TCXO的体积达20 以上，目前的主流产品降至0.4 ，超小型化的TCXO器件体积仅为0.27 。

在30年中，TCXO的体积缩小了50余倍乃至100倍。

日本京陶瓷公司采用回流焊接方法生产的表面贴装TCXO厚度由4mm降至2mm，在振荡启动4ms后即可达到额定振荡幅度的90%。

金石（KSS）集团生产的TCXO 频率范围为2～80MHz，温度从－10℃到60℃变化时的稳定度为±1ppm或±2ppm；数字式TCXO的频率覆盖范围为0.2～90MHz，频率稳定度为±0.1ppm（－30℃～+85℃）。

日本东泽通信机生产的TCO－935/937型片式直接温补型TCXO晶振，频率温度特性（点频15.36MHz）为±1ppm/－20～+70℃，在5V±5%的电源电压下的频率电压特性为±0.3ppm，输出正弦波波形（幅值为1VPP），电流损耗不足2mA，体积1 ，重量仅为1g。

PiezoTechnology生产的X3080型TCXO采用表面贴装和穿孔两种封装，正弦波或逻辑输出，在－55℃～85℃范围内能达到±0.25～±1ppm的精度。

国内的产品水平也较高，日本爱普生EPSON公司推出的TCXO（32～40MHz）在室温下精度优于±1ppm，第一年的频率老化率为±1ppm，频率（机械）微调≥±3ppm，电源功耗≤120mw。

目前高稳定度的TCXO器件，精度可达±0.05ppm。

高精度、低功耗和小型化，仍然是TCXO的研究课题。

在小型化与片式化方面，面临不少困难，其中主要的有两点：一是小型化会使石英晶振振子的频率可变幅度变小，温度补偿更加困难；二是片式封装后在其回流焊接作业中，由于焊接温度远高于TCXO的最大允许温度，会使晶体振子的频率发生变化，若不采限局部散热降温措施，难以将TCXO 的频率变化量控制在±0.5×10－6以下。

tcxo的ic原理
TCXO是温度补偿型晶体振荡器（Temperature Compensated Crystal Oscillator）的缩写，是一种能够在不同温度下保持稳定频率输出的晶体振荡器。

TCXO的工作原理涉及晶体振荡器和温度补偿电路。

晶体振荡器的基本原理是利用晶体的谐振特性来产生稳定的频率信号。

晶体振荡器中的晶体通常是石英晶体，当施加电场时，晶体会以其固有的谐振频率振荡，从而产生稳定的频率输出。

然而，晶体振荡器的频率会受到温度变化的影响，导致频率的不稳定性。

为了解决这一问题，TCXO引入了温度补偿电路。

温度补偿电路通常包括温度传感器和补偿电路。

温度传感器用于监测环境温度的变化，补偿电路则根据温度的变化来调整晶体振荡器的工作参数，以使输出频率保持稳定。

一般来说，温度升高会导致晶体的频率增加，而温度下降则会导致频率减小，补偿电路通过调整电路参数来抵消这种影响，从而实现温度变化下的频率稳定输出。

除了温度补偿电路，TCXO还可能包括其他稳频技术，如电压控制振荡器（VCTCXO）或数字温度补偿技术（DTCXO），以进一步提高
频率稳定性和抗干扰能力。

总的来说，TCXO的工作原理是利用晶体振荡器产生稳定频率的基础上，通过温度补偿电路来抵消温度变化对频率稳定性的影响，从而实现在不同温度下的稳定频率输出。

温补晶振(TCXO)振荡器原理是什么呢?TCXO中文全称为温补晶体振荡器,它对晶振频率可以起到一个温度补偿的作用。

比如说在某些高温的环境下,有些产品会因为高温出现不良的现象,严重甚至会导致整个产品瘫痪,在这种情况下就会用到温补晶振。

其原理是通过感应周围环境温度,将温度信息做适当变换后控制晶振的输出频率,以求达到稳定输出频率的效果。

它可以在天气温度变化中起到一个互相补助的作用,遇到气温低的情况它会根据本身的温度补偿电路来补偿由周围温度变化产生出的振荡频率偏差,从而保护产品的稳定性。

那么TCXO的工作原理是什么呢?第一种补偿方式是直接补偿型TCXO是由热敏电阻和阻容元件组成的温度补偿电路,在振荡器中与石英晶体振子串联而成的。

在温度变化时,热敏电阻的阻值和晶体等效串联电容容值相应变化,从而抵消或削减振荡频率的温度漂移。

该补偿方式电路简单,成本较低,节省印制电路板(PCB)尺寸和空间,适用于小型和低压小电流场合。

但当要求晶体振荡器精度小于±1ppm时,直接补偿方式并不适宜。

第二种补偿方式间接补偿型该补偿方式又分模拟式和数字式两种类型。

模拟式间接温度补偿是利用热敏电阻等温度传感元件组成温度-电压变换电路,并将该电压施加到一支与晶体振子相串接的变容二极管上,通过晶体振子串联电容量的变化,对晶体振子的非线性频率漂移进行补偿。

该补偿方式能实现±0.5ppm的高精度,但在3V以下的低电压情况下受到限制。

数字化间接温度补偿是在模拟式补偿电路中的温度—电压变换电路之后再加一级模/数(A/D)变换器,将模拟量转换成数字量。

该法可实现自动温度补偿,使晶体振荡器频率稳定度非常高,但具体的补偿电路比较复杂,成本也较高,只适用于基地站和广播电台等要求高精度化的情况。

TCXO常见频点有以下几种:10MHz、12.8MHz、13MHz、14.4MHz、14.7456MHz、15.36MHz、16MHz、16.368MHz、16.367667MHz、16.369MHz、16.8MHz、18.432MHz、19.2MHz、19.44MHz、19.68MHz、19.8MHz、20MHz、21.250MHZ、24.5535MHZ、26MHZ、30MHz、32MHz、38.4MHz、尺寸有:5.0*3.2mm 3.2*2.5mm 2.5*2mm电压在:3.3V 3V 2.8V 1.8V精度为:0.5PPM 2.5PPM其中比较常用的是19.2M的VC-TCXO DSA321SCA 19.2M 2ppm 2.8V 常用于手机。

tcxo工作原理摘要：一、TCXO概述二、TCXO工作原理1.恒温晶体振荡器2.温度补偿技术3.输出信号稳定性三、TCXO的应用领域四、TCXO的选购与使用注意事项正文：TCXO（Temperature Compensated Crystal Oscillator，温度补偿晶体振荡器）是一种高精度、高稳定度的晶体振荡器。

它通过温度补偿技术，有效提高了晶体振荡器在不同温度下的输出信号稳定性，广泛应用于通信、计算机、精密测量等领域。

TCXO的工作原理主要包括以下三个方面：1.恒温晶体振荡器：TCXO采用恒温晶体振荡器作为核心部件，晶体振荡器在恒温环境下能够实现较高的稳定度。

为了保证晶体振荡器在温度变化时的稳定性，TCXO采用了温度补偿技术。

2.温度补偿技术：TCXO通过测量环境温度，并根据预先存储的温度-频率曲线，实时调整晶体振荡器的输出频率。

这样一来，即使在温度发生变化时，晶体振荡器的输出频率也能保持稳定。

温度补偿技术主要有两种：一种是数字温度补偿，通过数字信号处理实现频率的调整；另一种是模拟温度补偿，通过模拟电路实现频率的调整。

3.输出信号稳定性：TCXO的输出信号稳定性取决于晶体振荡器的稳定性、温度补偿技术的精度和环境温度的变化。

在实际应用中，TCXO的输出信号稳定性通常能够满足大多数场景的需求。

TCXO的应用领域非常广泛，包括通信基站、卫星通信、导航定位、计算机时钟、精密测量等。

随着科技的不断发展，对时间频率精度要求越来越高，TCXO在未来将继续发挥重要作用。

在选购TCXO时，应注意以下几点：1.频率精度：根据实际应用场景，选择合适的频率精度。

一般而言，频率精度越高，价格也越高。

2.工作温度范围：确保TCXO在工作温度范围内能正常工作。

不同型号的TCXO的工作温度范围不同，选购时需注意。

3.输出信号格式：根据应用需求，选择合适的输出信号格式，如方波、正弦波等。

4.封装形式：根据应用场景和安装空间，选择合适的封装形式。

温补晶振的工作原理
温补晶振即温度补偿晶体振荡器(TCXO)，是通过附加的温度补偿电路使由周围温度变化产生的振荡频率变化量削减的一种石英晶体振荡器。

温补晶振术语来自石英晶体振荡器的一种补偿方式已达到产品应用方面的精度要求。

温补晶振定义是将压电石英晶体原有的物理特性(压电效应下频率随温度成三次曲线变化)通过外围电路逆向改变使得石英晶体原有频率随温度的变化尽可能的变小的一种补偿方式所做的石英晶体振荡器。

温补晶振作用
一个温补晶振，可以通过测量温度，然后自动调整外部的匹配电容矩阵(改变接入的电容值)从而使频率变得更准确和稳定。

用温度补偿的方法减少频率失真，因为振荡器工作时由于电阻的作用(晶体管或者集成电路都有内阻)就会有温升，温度升高对半导体影响很大，会使半导体的工作点发生飘移从而导致振荡频率的变化，这些变化对使用者来说影响很大如无线电通讯、本地时钟(单片机或者电脑)要求频率高度稳定，所以开发商生产出具有温度补偿性能的有源振荡器，这些具有温度补偿的晶体振荡器频率变化非常低，可以长期稳定工作提供高稳定性频率基准。

温补晶振工作原理
温补振荡器(TCXO)是通过附加的温度补偿电路使由周围温度变化产生的振荡频率变化量削减的一种石英晶体振荡器。

TCXO 中，对石英晶体振子频率温度漂移的补偿方法主要有直接补偿和间接补偿两种类型：
(1)直接补偿型直接补偿型TCXO 是由热敏电阻和阻容元件组成的温度补偿电路，在振荡器中与石英水晶振子串联而成的。

在温度变化时，热敏电阻的阻值和晶体等效串联电容容值相应变化，从而抵消或削减振荡频率的温度漂移。
