青海庆华煤化技术招标文件10KV开闭所（变电站）微机保护监控综合自动化系统技术规格书青海庆华煤化10KV开闭所（变电站）微机保护监控综合自动化系统一、微机保护监控和综合自动化系统改造的技术条件。

本期10kV开闭所（变电站）内各设置一套变电站综合自动化监控系统，采用分层分布式系统，配备显示,打印,通讯等功能。

整个系统功能单元装置之间采用通信连接，10kV各回路的保护测控单元和数字式多功能智能电表均安装在对应的开关柜上。

开闭所（变电站）综合自动化系统要求采用数字式微机继电保护、数字式多功能智能电表和微机监控系统以实现综合自动化管理，系统要求高可靠性、技术先进、扩展性强、升级方便、具有四遥功能。

本期各10KV开闭所（变电站）系统需接入一期总降綜自系统，实现全厂电力监控。

通过通讯电缆将信号连接至后台监控主机，通讯介质为光纤。

变配电综合自动化系统功能如下:继电保护及安全自动装置、数据采集及处理、控制与调节、人机对话、系统通讯及接口、远动及设备管理、系统自诊断、直流及所用电源监视。

1系统结构本工程综合自动化系统采用双机双网结构。

能实现网络上的集中监控、文件传输、资源共享、数据库查询等多种功能。

★系统结构主要分为以下三层:1）主控层：上层网络采用以太网方式，值班站配置两台核心监控主服务器（监控主机），负责各类数据的采集、分析、处理、命令的发布、数据库的建立及管理，并提供用户人机界面、数据报表，主机具有对下行命令进行操作的权限。

实现与10KV各回保护测控装置通讯。

监控主机采用高性能，高可靠性服务器：最低配置PIV2.6GHz 1028MB DDR PC2100内存/160G硬盘／DVD/21"LCD，安装系统监控组态软件，可完成系统全面监控和远动功能，也是操作人员或维护人员人机接口界面。

设1台A3事故报警针式打印机。

再设置两台工程师站。

每站的配置为高性能、高可靠性HP工作站、一套输入、输出及显示设备，显示器采用19英寸LCD液晶彩显；以实现：1) 建立开放型生产管理信息网络数据库，存储实时、历史数据。

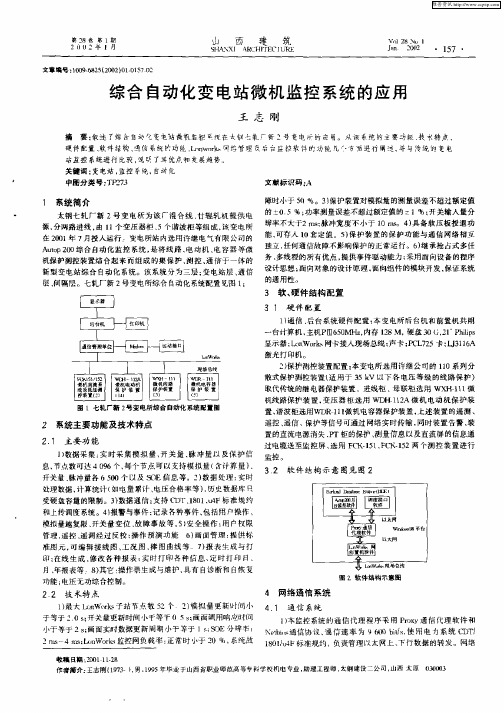

变电站综合自动化，也就是我们常说的综自系统，是二次系统的一个组成部份。

也是保证变电站安全。

经济运行的一种重要技术手段。

随着智能站的推广，综自系统和保护的界限越来越含糊，其的重要性越来越高。

近几期就和大家一起来学习一些综自方面的相关知识。

本期介绍一些总体的概念。

1 ．综自的概念变电站综合自动化就是将变电站的二次设备(包括测量仪表、保护装置、信号系统、自动装置和远东装置等)的功能综合于一体，实现对变电站主要设备的监视、测量、控制、保护以及与调度通信等自动化功能。

综自系统包括微机监控、微机保护、微机自动装置、微机五防等子系统。

它通过微机化保护、测控单元采集变电站的各种信息(如母线电压、路线电流、断路器位置、各种遥信等)。

并对采集到的信息进行分析处理，并借助通信手段，相互交换和上传相关信息。

综自所谓的综合，既包括横向综合，即讲不同间隔、不同厂家的设备相互连接在一起；也包括纵向综合，即通过纵向通信，将变电站与控制中心、调度之间密切集合。

2 ．综自的布局综自系统按照设备的布局来划分，可以分为集中式、局部份散式、分散式三种。

( 1 )集中式通过集中组屏的方式采集变电站的摹拟量、开关量和数字量等信息，并同时完成保护、控制、通信等功能。

这种布局形式早期应用的比较多，因为早期综自设备技术不成熟，对运行现场的条件要求比较高，所以只能在环境比较良好的主控室中安装。

集中式布局的主要缺点是，所有与综自系统相连的设备都需要拉电缆连接进入主控室，电缆的安装敷设工作量很大，周期长，成本高，也增加了 CT 的二次负载。

随着综自设备技术的成熟，已经用的很少。

( 2 )局部份散式将高压等级的保护、测控装置集中安装在主控室，而将低压等级的保护综自设备就近集中安装于高压室内或者专用继保小室内。

这种布局形式是一种综合考虑经济性和运行环境的方案，现在较多的用在超高压变电站中。

比如一个 500kV 站，分为主控室、500kV 继保小室、 220kV 继保小室，各二次设备电缆就近连接到相应的继保小室中，各个继保小室的保护测控设备间再通过光纤进行通信联系。

FY2000微机防误闭锁装置与综合自动化系统接口说明（网络接口）随着变电站综合自动化技术的发展，防误闭锁装置与综自系统的联系越来越紧密。

FY2000微机防误闭锁装置与综合自动化系统的接口也逐渐增多，一般采用串口连接的居多，之前我公司已有很多的资料说明，这里就不详述。

但随着信息技术的不断发展，局域网（以太网）在电力系统的应用深入，防误闭锁装置通过网络与其它系统进行连接，实现数据共享与信息交换的连接也越来越多，本文主要介绍网络接口的应用实例及说明。

一、网络的连接方式防误装置主要通过网卡与局域网（以太网）进行连接，作为网内节点与监控系统（或其它系统）进行数据交换，底层通讯采用TCP/IP协议或UDP协议。

上层通讯由双方协定，可以是部颁CDT规约或其它自定义的规约。

二、应用实例1、河南漯河集控漯河集控五防系统为典型的以太网连接方式，集控中心（操作队）的防误装置（含各子站模拟系统）利用网卡与调度的光端机连接，通过光纤与各子站的防误闭锁装置及其它系统进行数据交换，底层通讯采用TCP/IP协议，上层采用部颁CDT规约，主要实现以下功能：A、实时对位：从网络上获取监控系统采集的各站有关设备的状态信息供各站防误装置在线对位。

B、软件闭锁：监控后台操作前，向防误装置发操作请求，得到防误装置的许可操作命令C、网络传输操作票：在集控中心进行模拟预演，通过以太网向指定的子站传送操作票。

D、向调度传送虚遥信：监控系统无法采集的设备（临时地线、网柜门等）状态，由防误系统根据倒闸操作后设备的状态通过网络向调度提供。

E、在线监测：实时在线监测子站防误装置是否处于运行状态或防误软件处于运行状态。

2、南海大沥发电厂单站系统，通过网络从MIS系统采集设备状态供防误装置实时对位，网卡连接，采用MODBUS通讯协议。

3、广西百寿变电站单站系统，通过网卡于监控系统后台机连接，底层采用UDP协议通讯，上层采用CDT 规约。

实现以下功能：A、实时对位：从网络上获取监控系统采集的各站有关设备的状态信息供各站防误装置在线对位。

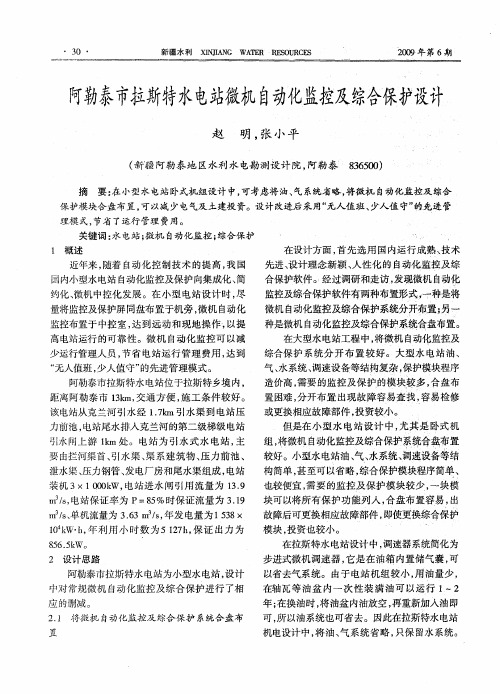

水电站综合自动化监控系统介绍一、概述我国小水电资源非常丰富，居世界第一，全国近1／2地域、1／3县和1／4人口主要靠中小水电供电。

但多数小水电站沿袭几十年来的一贯模式，采用常规设备与技术，自动化程度低下，元器件繁多，体积庞大，操作复杂，维护困难，发挥不了应有的生产效益，也实现不了中小电网或地方电网的调度自动化。

发达国家小水电站技术和设备先进可靠，自动化程度高，实现无人值班。

发展中国家由于经济等原因，小水电站很少采用自动控制技术，即使有也大多从美国或欧洲国家进口。

近几年，国内不少厂家开发了小水电站的自动控制系统，并在经济发达的东部沿海地区得到了大力推广应用，但是，自动化这一先进的技术却无法在经济欠发达的西部地区得到推广，主要原因还是自动控制系统价格偏高。

分析价格，在目前采用的集成型自动控制系统模式下，降价空间已非常小，必须从设计的理念上进行创新，开发拥有自主知识产权且适合我国特点的小水电站新型监控设备，使性能和价格都可以满足经济欠发达的西部地区的小水电站要求，并为小水电代燃料生态保护工程和农村水电现代化提供技术支持。

二十世纪九十年代，随着计算机和信息产业技术的进步以及电力事业的蓬勃发展，对水电站自动化提出了越来越高的要求。

“无人值班（少人值守）”的工作自1994年开展已有十年，并取得了很大的成绩，30多个大中型水电厂已通过原国电公司组织的无人值班验收，电厂技术和管理水平大大提高，减人增效成果显著。

但对于国内已建和正在建设的大批中小型水电站由于资金原因以及缺乏可供选用的性能价格比合适的自动化设备，其自动化水平的提高和“无人值班（少人值守）”的实现还有很多工作要做。

水电站自动控制功能包括机组的数据采集和顺序控制、励磁、调速、自动准同期等，以及各设备的保护，再加上风、水、气、油、厂用电等辅设系统，中小水电站提高自动化水平，实现无人值班有重大的意义。

水电站微机综合发电控制系统就是在这样的背景下研制开发的，它是集计算机监控、数据采集与处理、顺序控制、励磁、调速、自动准同期、测速、功率调节、水机及电气保护等多项功能为一体的综合发电控制装置。
