充液阀在液压系统中的用途解读

充液阀充液阀
本系列充液阀主要用于液压传动中，各类液压设备活塞腔的大流量充液或排液，以提高其空程速度或回程速度。

其连接接尺寸符合德国力士乐公司标准，故可替代进口产品。

一、工作原理
本系列充液阀为常闭式，其工作原理与液控单向阀相似，流向A→B右自由流动，而流向B→A是可控的，当X口有控制压力时，单向阀打开。

B→A连通，当X口卸压时，单向阀关闭，B→A不通。

二、特点
1、开启压力低，自吸性能好；
2、流道设计通畅，流阴小；
3、控制压力低，复位可靠；
4、具有多种变形和安装连接形式，使用方便；
5、结构紧凑，外形尺寸最小。

注：Pb表示B
四、
五、。

全液压制动系统蓄能器充液阀介绍1、蓄能器充液阀的应用在一些工程车辆中，通常惯量较大，速度较高，对车辆的制动性能要求较高。

为提高制动性能，通常采用全液压制动系统。

对于全液压制动系统，为改善制动泵高压循环为间歇工作，或制动系统与其它回路共用动力源，一般都会增加蓄能器，这样提高制动响应的同时优化了系统，而且在动力源出现故障时还能作为应急动力源进行若干次制动，以便停车检修，保证行车安全。

在这种制动系统中关键零部件之一就是蓄能器充液阀。

（常见蓄能器充液阀）蓄能器充液阀的主要作用是为蓄能器充液，当低于设定下限压力时进行充液，当达到设定上限压力时停止充液，始终使蓄能器的压力保持在一定范围内（P1—P2），以满足车辆制动系统的要求。

2、单路充液阀原理单路蓄能器充液阀主要由主阀、先导阀、单向阀、节流阀等集成于阀体组成。

阀体上开设进油口（P），旁通口（O），充液口（A），回油口（T），压力检测口（SW）。

其中O口可接下游系统，SW口可接低压报警开关。

初始充液状态：对于新装配完成的系统，先导阀阀芯在弹簧力作用下，使压力油进入主阀左侧，与弹簧预压缩力共同作用主阀阀芯，使主阀处于左位，由于P和O之间节流作用，使P口压力增加，且减小O口去下游系统的流量，保证优先进行蓄能器充液。

（单路蓄能器充液阀充液状态）充液结束状态：当蓄能器压力达到充液阀设定的充液上限压力P1时，压力作用先导阀阀芯的左侧，克服先导阀弹簧力，先导阀切换左位，主阀的先导油通过先导阀卸荷，主阀在右侧先导压力下处于右位，使泵全流量去下游系统工作，蓄能器由单向阀进行保压。

（单路蓄能器充液阀保压状态）再次充液状态：当使用制动若干次后，蓄能器的压力低于充液阀设定的充液下限压力P2时，先导阀芯动作，主阀芯动作，P口压力增加，当＞P2时，打开单向阀，开始对蓄能器再次充液。

3、蓄能器充液阀参数蓄能器充液阀的主要液压参数如下，选用时应根据实际需要选用或定制。

流通能力（L/min）：允许流经充液阀的最大流量；旁通流量（L/min）：充液阀O口去下游系统的最大流量；充液下限（bar）：开始充液压力；充液上限（bar）：结束充液压力；充液速度（L/min）：充液阀A口的最大流量。

双回路充液阀原理一、引言在现代工业控制领域中，液压传动作为一种高效、稳定和可靠的传动方式，被广泛应用于各种机械设备中。

在液压传动系统中，充液阀作为一种重要的元件，起着调节和控制液体的流量和压力的作用。

其中，双回路充液阀由于其独特的结构和性能，在某些特定场合下具有广泛的应用价值。

本文将对双回路充液阀的原理进行深入探讨。

二、双回路充液阀的结构双回路充液阀主要由阀体、阀芯、弹簧和密封件等组成。

其中，阀体是整个阀的支撑结构，通常采用耐高压和耐腐蚀的铸铁或钢材制成；阀芯是控制液体流量的关键部件，其材料需具备良好的耐磨性和耐腐蚀性；弹簧通常采用不锈钢制成，用于提供复位力；密封件则起到防止液体泄漏的作用。

三、双回路充液阀的工作原理双回路充液阀的工作原理主要基于液体的压力差和弹簧力的平衡。

当液体的压力作用在阀芯上时，阀芯会在压力的作用下产生位移，从而改变液体的流通面积。

同时，弹簧会提供一定的回复力，使阀芯回复到初始位置。

当液体的压力与弹簧力达到平衡时，阀芯的位置保持稳定，从而实现对液体流量的调节和控制。

四、双回路充液阀的性能特点1.高可靠性：双回路充液阀的结构设计简洁，各部件均经过精密加工和严格的质量控制，确保了其高可靠性和长寿命。

2.高效率：由于其高效的流体控制能力，双回路充液阀可以快速响应系统的压力变化，减少能源的浪费。

3.动态性能优异：双回路充液阀具有较小的流体阻力和动态滞后，使得系统对控制信号的响应迅速且准确。

4.防泄漏性能良好：密封件的设计和材料选择均经过精心考虑，确保了双回路充液阀在高压和高速流体条件下的良好密封性能。

5.适应性强：双回路充液阀能够在较大的温度和压力范围内工作，适应各种不同的工作环境。

此外，根据不同的需求，阀的设计可进行相应的调整和优化。

6.维护简便：尽管双回路充液阀结构复杂且高性能，但它的组件通常都是标准化的，这使得维护和更换变得相对简单且成本效益高。

此外，设计中的冗余结构和安全措施使得维护过程更加安全可靠。

充液阀工作原理充液阀是一种常见于液压系统中的控制元件，其作用是控制液压系统中的液体流动和压力，从而实现对液压系统的控制和调节。

充液阀的工作原理主要包括结构原理和工作过程两个方面。

首先，我们来了解一下充液阀的结构原理。

充液阀通常由阀体、阀芯、弹簧、密封件等部件组成。

阀体是充液阀的外壳，通常由金属材料制成，具有一定的强度和密封性能。

阀芯是充液阀的核心部件，它的运动状态决定了阀门的开启和关闭状态，从而控制液体的流动。

弹簧则起到了支撑和恢复阀芯的作用，保证阀芯能够按照设计要求进行运动。

密封件则用于保证阀体和阀芯之间的密封性能，防止液体泄漏。

其次，我们来了解一下充液阀的工作过程。

当液压系统中的液体需要进行控制和调节时，充液阀会根据外部的控制信号，通过阀芯的运动来调节阀门的开启程度，从而控制液体的流动和压力。

当控制信号作用在充液阀上时，阀芯会受到外部力的作用，从而改变阀门的开启状态。

当阀门完全关闭时，液体无法通过充液阀流动；当阀门完全开启时，液体可以自由流动。

通过控制阀芯的运动状态，可以实现对液压系统的精确控制和调节。

总的来说，充液阀的工作原理是通过控制阀门的开启程度来控制液体的流动和压力，从而实现对液压系统的控制和调节。

充液阀的结构原理和工作过程是密切相关的，只有充分理解了充液阀的结构原理，才能更好地理解其工作过程。

在实际应用中，充液阀的工作原理对于液压系统的正常运行至关重要，因此需要对其进行深入的研究和理解。

以上就是关于充液阀工作原理的相关内容，希望能对大家有所帮助。

如果对充液阀工作原理还有其他疑问，欢迎随时与我们联系，我们将竭诚为您解答。

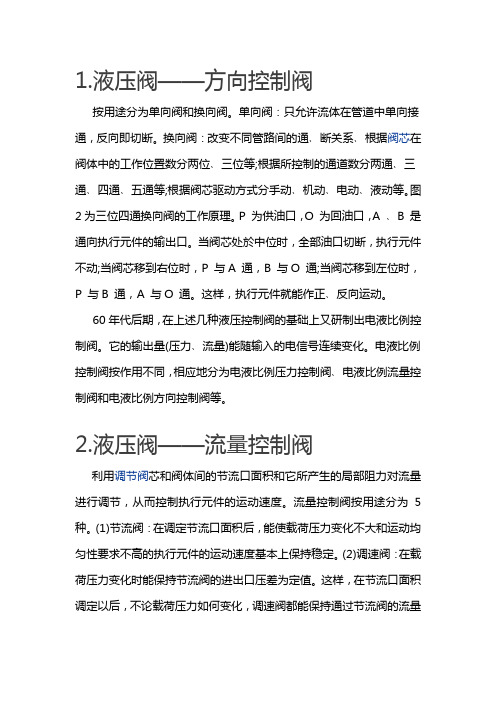

1.液压阀——方向控制阀按用途分为单向阀和换向阀。

单向阀：只允许流体在管道中单向接通，反向即切断。

换向阀：改变不同管路间的通﹑断关系﹑根据阀芯在阀体中的工作位置数分两位﹑三位等;根据所控制的通道数分两通﹑三通﹑四通﹑五通等;根据阀芯驱动方式分手动﹑机动﹑电动﹑液动等。

图2为三位四通换向阀的工作原理。

P 为供油口，O 为回油口，A ﹑B 是通向执行元件的输出口。

当阀芯处於中位时，全部油口切断，执行元件不动;当阀芯移到右位时，P 与A 通，B 与O 通;当阀芯移到左位时，P 与B 通，A 与O 通。

这样，执行元件就能作正﹑反向运动。

60年代后期，在上述几种液压控制阀的基础上又研制出电液比例控制阀。

它的输出量(压力﹑流量)能随输入的电信号连续变化。

电液比例控制阀按作用不同，相应地分为电液比例压力控制阀﹑电液比例流量控制阀和电液比例方向控制阀等。

2.液压阀——流量控制阀利用调节阀芯和阀体间的节流口面积和它所产生的局部阻力对流量进行调节，从而控制执行元件的运动速度。

流量控制阀按用途分为5种。

(1)节流阀：在调定节流口面积后，能使载荷压力变化不大和运动均匀性要求不高的执行元件的运动速度基本上保持稳定。

(2)调速阀：在载荷压力变化时能保持节流阀的进出口压差为定值。

这样，在节流口面积调定以后，不论载荷压力如何变化，调速阀都能保持通过节流阀的流量不变，从而使执行元件的运动速度稳定。

(3)分流阀：不论载荷大小，能使同一油源的两个执行元件得到相等流量的为等量分流阀或同步阀;得到按比例分配流量的为比例分流阀。

(4)集流阀：作用与分流阀相反，使流入集流阀的流量按比例分配。

(5)分流集流阀：兼具分流阀和集流阀两种功能3.液压阀——压力控制阀按用途分为溢流阀﹑减压阀和顺序阀。

(1)溢流阀：能控制液压系统在达到调定压力时保持恒定状态。

用於过载保护的溢流阀称为安全阀。

当系统发生故障，压力升高到可能造成破坏的限定值时，阀口会打开而溢流，以保证系统的安全。

充液阀工作原理
充液阀是一种常见的控制阀，通常用于液压系统中。

它的主要作用是控制液压
系统中的液体流动，从而实现对液压系统的控制。

充液阀的工作原理是基于流体力学原理和控制原理的，下面我们将详细介绍充液阀的工作原理。

首先，充液阀通过控制阀芯的位置来控制液体的流动。

当阀芯处于关闭位置时，液体无法通过阀体流动，从而实现对液压系统的关闭。

而当阀芯处于开启位置时，液体可以顺利通过阀体流动，从而实现对液压系统的开启。

这种通过控制阀芯位置来控制液体流动的方式，是充液阀工作的基本原理之一。

其次，充液阀还通过控制阀口的大小来控制液体的流动。

当阀口较小时，液体
流动受阻，流速较慢；而当阀口较大时，液体流动畅通，流速较快。

充液阀通过调节阀口的大小，可以实现对液体流动的精确控制，从而实现对液压系统的精确控制。

此外，充液阀还通过控制阀体的通道来控制液体的流动。

阀体的通道设计可以
影响液体的流动路径和流速，从而实现对液体流动的控制。

充液阀通过设计不同的阀体通道结构，可以实现对液体流动的多种控制方式，从而满足不同液压系统的控制需求。

总的来说，充液阀的工作原理是基于控制阀芯位置、控制阀口大小和控制阀体
通道来实现对液体流动的控制。

通过这些控制方式的组合和调节，充液阀可以实现对液压系统的精确控制，从而满足液压系统在不同工况下的控制需求。

充液阀作为液压系统中的重要控制元件，其工作原理的理解对于液压系统的设计、维护和故障排除都具有重要意义。

希望通过本文的介绍，读者能够对充液阀的工作原理有一个更加清晰的认识，从而更好地应用和维护液压系统。

一种节能型液压充液阀
佚名
【期刊名称】《锻压装备与制造技术》
【年(卷),期】2006(41)1
【摘要】充液阀是用于液压传动系统或液压缸充液和排液的一种特殊的液控方向阀。

液体可以正反两个方向通过充液阀。

在冲液时具有单向阀的性质，在
0．02MPa压力下，充液阎主阀芯就自动开启。

液体反方向流动时。

受阀控制缸的控制。

充液阀的主要作用是提高液压油缸空行程速度和回程速度，进而提高液压设备机械效率。

向液压油缸充液，有效地避免了吸空现象，消除了由吸空造成的液压系统器件的损坏，也减少了液压设备的故障。

【总页数】1页(P9-9)
【关键词】充液阀;液压缸;节能型;液压传动系统;行程速度;液压油缸;液压设备;自动开启;机械效率;液压系统
【正文语种】中文
【中图分类】TH137.52;TH137.51
【相关文献】
1.一种新型的全液压制动系统充液阀 [J], 唐云娟
2.液压板料折弯机液压系统设计中充液阀通断状态的设置方式 [J], 胡雪成
3.一种用于节能型液压激振技术中高频液压转阀的研究 [J], 王育荣;吕云嵩
4.液压机充液阀的手工修复 [J], 韩亚涛;张海源
5.一种节能型电磁换向阀液压冲击仿真 [J], 何沛恒;邓斌;杨帆;王奇
因版权原因，仅展示原文概要，查看原文内容请购买。

充液阀
产品特性：
1、充液阀一般作为液压缸和油箱间的吸排油阀使用，大型压力机的快进行程，
要从油缸向油箱吸油，加压时防止从油缸流入油箱，反向时从油缸排油到油箱。

2、法兰型充液阀体积小，通过流量大且无泄漏，可直接焊接或用法兰固定。

3、充液材质分别有合金钢和铸铁。

4、充液阀常用于大型压机和注塑机中用于当油箱向缸补油，从而可在使用小泵
条件下实现快速运动。

在缸快进时，从油箱向缸大量充液，在加压过程，可切断缸到油箱的回流，当缸返回时，先导控制压力油迫使充液阀打开，使缸内油排回油箱。

充液阀尺寸图。

充液阀工作原理
充液阀是一种用于液压系统中的重要元件，其主要作用是控制液压系统中的液体充液和排气。

充液阀的工作原理十分简单，但却起着至关重要的作用。

在液压系统中，充液阀的正常工作对于系统的稳定性和可靠性至关重要。

首先，充液阀通过其内部结构来实现液体的充液和排气。

当液压系统需要进行充液时，充液阀会打开，液体通过充液阀进入系统，从而保证系统内部的液压能够正常工作。

而在系统需要排气时，充液阀会关闭，避免气体进入系统，从而影响系统的正常工作。

其次，充液阀还能够通过调节阀芯的位置来控制液体的流量和压力。

当阀芯处于不同位置时，液体的流动路径和阻力也会发生相应的变化，从而实现对液体流量和压力的控制。

这种调节功能使得充液阀在液压系统中起着非常重要的作用，能够保证系统的稳定性和可靠性。

此外，充液阀还可以通过其内部的弹簧或者其他装置来实现自动控制。

当系统内部的压力超过一定数值时，充液阀会自动打开或关闭，从而保证系统能够在安全范围内工作。

这种自动控制功能能够有效地保护液压系统，避免因为压力过大而导致系统损坏或者泄漏。

总的来说，充液阀的工作原理主要包括液体的充液和排气、阀芯位置的调节以及自动控制功能。

这些原理使得充液阀在液压系统中起着至关重要的作用，能够保证系统的正常工作和安全运行。

因此，在液压系统的设计和维护中，充液阀的选择和使用都是非常重要的，需要特别重视。
