机械基础习题册（第五版）参考答案
劳动社会保障出版社

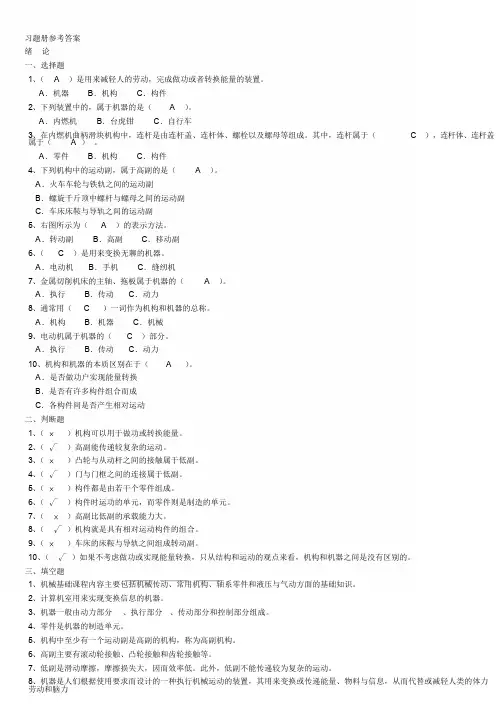

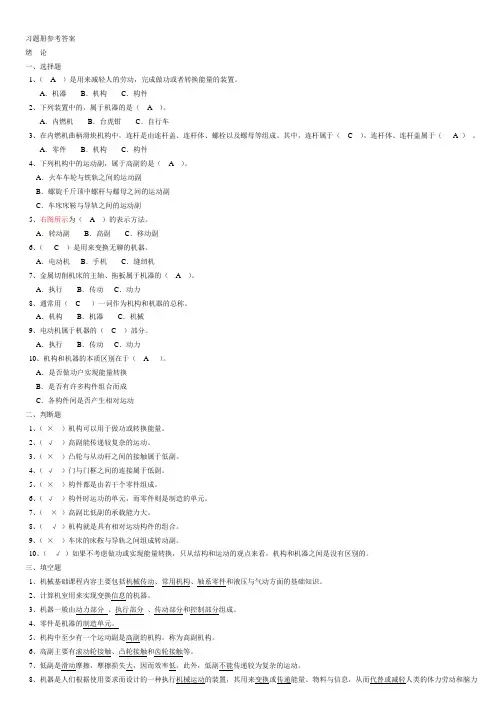

绪论
一、选择题
二、判断题
三、填空题
1．机械传动常用机构轴系零件液压与气动
2．信息
3．动力部分执行部分传动部分控制部分
4．制造单元
5．高副
6．滚动轮接触凸轮接触齿轮接触
7．滑动大低不能
8．机械运动变换传递代替或减轻
四、术语解释
1．机器——是人们根据使用要求而设计的一种执行机械运动的装置，其用来变换或传递能量、物料与信息，以代替或减轻人类的体力劳动和脑力劳动。
2．机构——具有确定相对运动的构件的组合。
3．运动副——两构件直接接触而又能产生一定形式相对运动的可动连接。
4．机械传动装置——用来传递运动和动力的机械装置称为机械传动装置。
五、应用题
1．答：
2．答：
零件：螺钉、起重吊钩、缝纫机踏板、曲轴、构件：自行车链条
机构：台虎钳、水泵、
机器：车床、洗衣机、齿轮减速器、蒸汽机、3.答：动力部分：发动机
传动部分：离合器、变速箱、传动轴、
执行部分：车轮
控制部分：方向盘、排挡杆、刹车、油门
*4．答：略
第一章带传动
一、选择题
二、判断题
三、填空题
1. 主动轮从动轮挠性带
2. 摩擦型啮合型
3. 摩擦力运动动力。
4. 打滑薄弱零件安全保护
5. 无两侧面不接触。
6. 帘布芯绳芯包布顶胶抗拉体底胶7．Y、Z、A、B、C、D、E
8．几何尺寸标记。
9．型号基准长度标准编号
10．实心式腹板式孔板式轮辐式
11．平行重合
12．调整中心距安装张紧轮
13．弧形凹形变直摩擦力传动能力
14．SPZ SPA SPB SPC
15.型号基准长度
16．啮合带传动齿轮传动
17．单面带双面带节距
18. 仪表、仪器、机床、汽车、轻纺机械、石油机械
四、术语（标记）解释
1．机构传动比-----机构中输入角速度与输出角速度的比值。
2．V带中性层-----当V带绕带轮弯曲时，其长度和宽度均保持不变的层面称为中性层。
3．V带基准长度L d-----在规定的张紧力下，沿V带中性层量得的周长，称
为V带基准长度。
4．
5．同步带传动------依靠同步带齿与同步带轮齿之间的啮合传递运动和动力，两者无相对滑动，而使圆周速度同步的一种啮合传动，称为同步带传动。
五、应用题
1．答：包角是带与带轮接触弧所对应的圆心角。
包角的大小，反映带与带轮轮缘表面间接触弧的长短。包角越大，带与带轮接触弧的越长，带能传递的功率就越大；反之，所能传递的功率就越小。
为了使带传动可靠，一般要求小带轮的包角a1≥120o。
*2．答：略。 3．解：i 12 ＝
2
1
n n ＝ 21d d d d =2.5 α1 ≈ 180 o
－)a
d d (
d1
d2－× 57.3°=167.1°＞120° （适用） 4. 答：因同步带传动具有节能、无润滑油污染、噪声小等特点，故常用于轻工机械上，如箭杆织机、弹力丝机。
因同步带传动具有传动平稳、传动比准确同步传递运动的特点，故常用于精密传动设备上，如录音机、计算机
因同步带传动具有效率高、传递功率大故常用于高速大功率机械中，如石油钻机
因同步带传动具有无相对打滑，传动比准确特点故常用于汽车上，如桑塔纳轿车
*5．答：使V 带只受单向弯曲，提高使用寿命；同时也使小带轮的包角不致于过分减小，以满足传动能力的要求。
第二章 螺旋传动
§2-1 螺纹的种类和应用 §2-2 普通螺纹的主要参数
§2-3 螺纹的代号标注
一、选择题 1 2 3 4 5 6 7 8 9 A C
A
A
A
A
C
A
B
C
二、判断题 1 2 3 4 5 6 7 8 9 10 11 √
√
√
√
√
×
×
×
√
×
×
三、填空题
1. 螺杆 螺母 旋转 直线 运动 动力
2. 三角形矩形梯形锯齿形
3. 管路非螺纹密封螺纹密封
4. 薄壁微调
5. 螺纹大径螺纹升角螺距螺纹升角
6. 单线多线
四、术语（标记）解释
1.螺距 -----相邻两牙在中径上对应两点间的轴向距离。
2．M 14×1–7H8H------细牙普通内螺纹；公称直径为14mm；螺距为1mm；中径公差带代号7H；顶径公差带代号8H。
4．G2A—LH ——非螺纹密封的管螺纹；尺寸代号为2；外螺纹公差等级代号A；左旋螺纹。
5．T
24×14（P7）LH –7e ——梯形外螺纹；公称直径为24mm 导程为14mm ；
r
螺距为7mm；左旋螺纹；中径公差带代号为7e 。
§2-4 螺旋传动的应用形式
一、选择题
二、判断题
三、填空题
1．结构简单工作连续承载能力大传动精度高
2．普通螺旋传动双螺旋传动滚珠螺旋传动。
3．极小微量
4．滚珠螺杆螺母滚珠循环装置
四、术语解释
1．普通螺旋传动----由螺杆和螺母组成的简单螺旋副传动。
2．差动螺旋传动——由两个螺旋副组成的使活动的螺母与螺杆产生差动(即不一致)的螺旋传动。
五、应用题
1.解：⑴ 24 mm ⑵ 300 mm/min
2.解：⑴L＝0.25mm，活动螺母向右移动；*⑵L＝2.25mm，活动螺母向左移动
3.解：⑴n＝0.04 rad ⑵ 120格
*4．答：千斤顶的螺母与底座用螺钉连接在一起，螺母固定不动，转动手柄使螺杆回转，并作上升或下降的直线移动，从而托起或放下托盘。
第三章链传动
§3-1 链传动概述§3-2 链传动的类型
一、选择题
二、判断题
三、填空题
1. 主动链轮从动链轮链条啮合运动动力
2. 传动链起重链输送链
3．内链板外链板销轴套筒滚子
4．开口销弹簧夹过渡链节
5．链号排数链节数标准编号
四、术语（标记）解释
1．链传动的传动比——主动链轮的转速n1与从动链轮的转速n2之比。
2．
五、应用题
1．答：略
2．答：略
§3-3 实训环节——台钻速度的调节
五、课后思考
1.答：因为台钻的电动机所带的塔轮为主动轮，与主轴相连的带轮为从动轮所以在从高速到低速时要先调主动轮。
2.答：V带装好后，需要检查带的松紧程度是否适合，一般以大拇指按下带10～ 15mm为宜。如果不适合则需要对带轮的中心距进行调整或者调整张紧轮。
第四章齿轮传动
§4-1 齿轮传动的类型及应用§4-2 渐开线齿廓
一、选择题
二、判断题
三、填空题
1. 啮合
2. 宽 高 恒定 长
3. 转速 反 12i ＝ 21n n ＝1
2z z 4．恒定 高 准确 5．直齿 斜齿 6．基圆（半径） 7．基圆 8．啮合 9. 节圆 10. 渐开线
11. 同一基圆上产生的两条反向渐开线 12. 保持不变 四、术语解释
1．齿轮传动的传动比——主动齿轮转速与从动齿轮转速之比。
12i ＝
21n n ＝1
2z z 式中，n 1、n 2 —— 主、从动轮的转速（r/min ）；
z 1、z 2 —— 主、从动轮齿数。
2．渐开线 ——在某平面上，动直线AB 沿着一固定的圆作纯滚动时，此动直线AB 上任一点K 的运动轨迹CK 称为渐开线。
五、应用题
1．解：⑴传动比 12i ＝2.5 ⑵从动轮转速n 2 = 400转/分 *2．答：略
§4-3 渐开线标准直齿圆柱齿轮的基本参数和几何尺寸计算 一、选择题
二、判断题
三、填空题 1. 大 强
2. 不相等 越大 零度
3. 200
4. 1
5. 第一
6. 相等 相等 7．尚未结束 已进入 四、术语解释
1．齿形角k ——就单个齿轮而言，在端平面上，过端面齿廓上任意点k 的径向直线与齿廓在该点处的切线所夹的锐角。
2. 模数m ——齿距p 除以圆周率π所得的商。
3. 标准齿轮——具有标准模数和标准齿形角、分度圆上的齿厚和齿槽宽相等、且标准的齿顶高和齿根高的齿轮。
五、应用题
1．解：1z ＝30 2z ＝60 m ＝3mm
2．解：计算可得：1m ＝5mm ，2m ＝5mm 因为m 1＝m 2，且两齿轮均标准齿轮，即α1＝α2＝α， 所以两齿轮能正确啮合。
3．解：2z ＝75 m 2＝4mm p 2＝12.56mm
2d ＝300mm 2a d ＝308mm 2f d ＝290mm
4．解：1z ＝30 2z ＝90 a ＝240
5．答：按传动比要求， 只有1和3或者1和4配对啮合才能满足传动比的要求。根据已知条件，得：齿轮1的模数为4mm ，齿轮2的模数为4mm ，齿轮3的模数为5mm ，齿轮4的模数为4mm 。
齿轮1和齿轮4模数相等，因为都是标准齿轮，所以齿形角也相等。
由此可得：齿轮1和齿轮4 满足正确啮合条件。
齿轮1和齿轮4中心距a = 4（24+48）/2 = 144mm，也满足中心距的要求。所以，齿轮1和齿轮4 是符合要求的一对。
*6. z＝ 42
§4-4 其他齿轮传动简介
一、选择题
二、判断题
三、填空题
1. 强好长
2. 法面法面相等相反
3. 回转往复直线
4. 大好大
5．两齿轮大端端面的模数相等两齿轮大端端面的齿形角相等
四、术语解释
1. 斜齿圆柱齿轮端面——指垂直于齿轮轴线的平面，用t作标记。
2. 斜齿圆柱齿轮法面——指与轮齿齿线垂直的平面，用n作标记。
五、应用题
1.解：v＝n1πd1＝n1πmz1n1≈4转
2.解：v＝ n1πd1＝n1πmz1v＝18840mm/min
3. 解：z2＝90 n2＝200转/分
4．答：略
5．答：①两齿轮法向模数相等，即m n1＝m n2 ＝m。
②两齿轮法向齿形角相等，即αn1=αn2 =α。
③两齿轮螺旋角相等，旋向相反，即β1= -β2。
6.答：用范成法。该图为齿条插刀加工齿轮，它是利用齿轮与齿条啮合时其共轭齿廓互为包络线的原理来切齿的。把其中一个齿条做成刀具，切出与它共轭的渐开线齿廓。
§4-5 渐开线齿轮失效形式
一、选择题
二、判断题
三、填空题（将正确的答案填在横线上）
1．齿面点蚀齿面磨损轮齿折断齿面胶合齿面塑变
2．折断
3．齿面硬度表面粗糙度值合适的材料组合润滑条件和工作条件4．优质碳素钢、合金结构钢、铸钢、铸铁、
5．齿面磨损、轮齿折断、齿面胶合、点蚀、
四、术语解释
1．渐开线齿轮的失效——齿轮失去了正常的工作能力，称为失效。
2．齿面胶合——当齿轮轮齿在很大压力下，齿面上的润滑油被挤走，两齿面金属直接接触，产生局部高温，致使两齿面发生粘连，随着齿面的相对滑动，较软轮齿的表面金属会被熔焊在另一轮齿的齿面上，形成沟痕，这种现象称为齿面胶合。
五、应用题
*1．答：略
*2．答：略
3.
第五章蜗杆传动
§5-1 蜗杆传动概述
一、选择题
二、判断题
三、填空题
1. 圆柱蜗杆传动锥蜗杆传动环面蜗杆传动
2. 蜗杆蜗轮蜗杆蜗轮运动和动力
3．旋向回转方向
四、应用题
1．答：a) 逆时针 b) → c) 左旋 d)顺时针
2．答：蜗杆传动主要应用在卷扬机、升降机（垂直电梯）数控设备中。机床分度机构、汽车、仪表、起重运输机械、冶金机械等机械设备中也常用到蜗杆传动。
3. 答：左图为多头螺杆，右图为单头螺杆。
§5-2 蜗杆传动的主要参数和啮合条件
一、选择题
二、判断题
三、填空题
1. 蜗杆头数z1传动比
2. 效率
3．单多
4．模数m蜗杆直径系数q蜗杆导程角γ蜗杆头数z1蜗轮齿数z2
四、术语解释
1. 中间平面----在蜗杆传动中，通过蜗杆轴线并与蜗轮轴线垂直的平面称为中间平面。
2. 蜗杆分度圆导程角----蜗杆分度圆柱螺旋线的切线与端平面之间的锐角。
五、应用题
1. 答： ⑴在中间平面内，蜗杆的轴面模数m x1和蜗轮的端面模数m t2相等；
⑵在中间平面内，蜗杆的轴面齿形角αx1和蜗轮的端面齿形角αt2相等； ⑶蜗杆分度圆导程角γ1和蜗轮分度圆柱面螺旋角β2相等，且旋向一致。
m x1 ＝ m t 2 ＝ m 即 αx 1 ＝αt 2 ＝ α γ1 ＝ β2
2. ⑴ n 2＝60转/分 ⑵ z 2＝92
3. ⑴ i 12 = 60 ⑵ 重物移动速度v = 15072mm/min ≈ 15m/min ⑶重物下降
§5-3 蜗杆传动的应用特点
一、选择题 二、判断题 三、填空题
1. 结构紧凑 工作平稳 无噪声 冲击振动小 单级传动比
2. 油池润滑 喷油润滑
3.减摩与散热 效率 胶合 磨损 四、应用题 1. 答：略
2. 答：蜗杆 蜗轮 蜗杆
主要原因是蜗杆传动可实现自锁，起安全保护作用；而齿轮传动则没有这一特点因此不能代替。
第六章轮系
§6-1 轮系分类及其应用特点§6-2 定轴轮系传动比计算
一、选择题
二、判断题
三、填空题
1. 轮系
2. 定轴轮系行星轮系混合轮系
3. 定轴轮系
4. 混合轮系
5. 合成分解
四、术语解释
1．定轴轮系----当轮系运转时，所有齿轮的几何轴线的位置相对于机架固定不变，则称为定轴轮系或普通轮系
2. 行星轮系----轮系运转时，至少有一个齿轮的几何轴线相对于机架的位置是不固定的，而是绕另一个齿轮的几何轴线转动，这种轮系称为行星轮系。
*五、应用题
1．答：略
2. 答：定轴轮系：当齿轮系运转时，所有齿轮的几何轴线相对于机架的位置固定不变。
行星轮系：当齿轮系运转时，至少一个齿轮的几何轴线相对于机架的位置不固定的，而是绕另一齿轮的几何轴线转动。
区别：齿轮轴线有无相对位移。
3．答：略
§6-2 定轴轮系传动比计算
§6-3 定轴轮系中任意从动齿轮的转速计算
一、选择题
二、判断题
三、填空题
1. 画箭头
2. 首轮与末轮所有从动齿轮齿数的连乘积所有主动齿轮齿数的连乘积
3. 相同相反
4．稍远转向
5．回转直线
四、术语解释
1.定轴轮系传动比----在轮系中，首轮转速与末轮转速之比称为定轴轮系传动比。
2.惰轮----在轮系中，只改变从动轮的回转方向，而不影响总传动比的齿轮称为惰轮。
五、应用题
1.解：⑴传动比i14=n1/n4=45×48/30×20=3.6
⑵各轮转向： 1↓ 2↑ 3↑ 4→
= 160转/分
2.解：⑴齿轮4是惰轮⑵ n
7
⑶各轮转向：1↓ 2 ↑ 3 ↑ 4 ↓5↑6↑7↑
3. 解：⑴各轮转向：2↑ 3↑ 4↑ 5↑ 6→ 7→ 8逆时针
⑵i18 = 225 ⑶n8 = 3.2转/分
4.解：⑴各轮转向：1← 2↑ 3↑ 4↓ 5 ↓ 6 ↓ 7 ↓ 8 ←
⑵i18 = 180
5.解：⑴各轮转向：→ ← → → ↑ ↑ ↑ →（螺母移动方向）
⑵ L = 1.67mm
6．解：⑴ L 左 = 6280mm ⑵ L 右 = 3140mm
7. 解：⑴ L 快速 =8mm ⑵ n = 10周 ⑶ 手轮需转3格
§6-4 实训环节——减速器的拆装
五、课后思考 1．答：
12
1221n z i n z ==
1n 、2n —— 主、从动轮的转速，r/min
1z 、2z —— 主、从动轮齿数
2. 答：应注意问题如下：
（1）拆装后要把零件摆放整齐，并注意零件的件数，个别装配关系重要的零件在拆装前做好位置标记。
（2）在装配是需对零件进行清洗和清理。 （3）在装配螺纹组时应注意成组螺纹装配的方法。
3. 答：（1）要先对角连接螺纹再顺次安装其他的螺纹，注意第一次拧的不要太紧。
（2）紧固时也要先对角紧固螺纹再顺次紧固其他螺纹。
第七章 平面连杆机构
§7-1 平面连杆机构的特点 §7-2 铰链四杆机构的组成与分类 一、选择题
二、判断题
三、填空题
1.若干构件 低副
2. 铰链四杆机构 移动副
3. 机架连杆曲柄摆动
4. 曲柄摇杆双摇杆双曲柄
5. 曲柄摇杆机构双曲柄机构双摇杆机构
6．平行双曲柄相同相等
四、术语解释
1．曲柄：与机架用转动副相连，且能绕该转动副轴线整圈旋转的构件。
2．摇杆：与机架用转动副相连，但只能绕该转动副轴线摆动的构件。
五、应用题
1.答：略
2．答：车门的启闭机构采用反向双曲柄机构，能使两扇车门同时开启或关闭。
§7-3 铰链四杆机构的基本性质
一、选择题
二、判断题
三、填空题
1. 相对长度机架
2. 非工作时间生产效率
3. AB或CD 双摇杆双曲柄
4．两连杆从动件（曲柄）
5．主动件从动件
6. 利用从动曲柄本身的质量或附加一转动惯性大的飞轮，依靠其惯性作用来导向通过死点位置、多组机构错列、增设辅助构件
四、术语解释
1．急回特性：曲柄摇杆机构中，当主动件曲柄等角速度连续转动，摇杆往
复摆动所用的时间不等（t
1＞t
2
），平均速度不等，返回时速度快，机构的这种性
质称为急回特性。
2．死点位置：曲柄摇杆机构中，若摇杆为主动件，而曲柄为从动件，则当摇杆摆动到极限位置时，连杆与从动曲柄共线，使得机构转不动或出现运动不确定现象。机构的这种位置称为死点位置。
五、应用题
1. 答：双曲柄机构曲柄摇杆机构双摇杆机构双摇杆机构
*2. 答：略
3．答：40≤BC≤60 BC＞ 60或0 ＜ BC ＜ 40
*4．答：30≤BC≤50
*5．答：略
§7-4 铰链四杆机构的演化
一、选择题
1. 旋转直线往复
2. 40mm
3．曲柄滑块曲柄摇杆机构
4．受力滑块行程
5．摇杆无穷大
四、应用题
1．答：当滑块为主动件且AB与BC共线位置时（左右两个位置），机构会产生“死点位置”；作图省略。
*2．答：略
第八章凸轮机构
§8-1 凸轮机构概述
§8-2 凸轮机构的分类与特点
一、选择题
二、判断题
三、填空题
1. 凸轮从动件机架
2. 主动件转动移动
3. 轮廓曲线
4. 盘形凸轮移动凸轮圆柱凸轮
5. 接触
6. 磨损疲劳点蚀
§8-3 凸轮机构工作过程及从动件运动规律一、选择题
二、判断题
三、填空题
1．等速运动规律等加速等减速运动规律
2．恒值
3．轮廓曲线
4.等速回转运动往复移动
四、术语解释
