数控机床进给伺服系统类故障诊断与处理数控机床进给伺服系统是数控机床中非常关键的一个组成部分，它直接影响机床加工的精度和效率。
然而，在使用过程中，由于各种原因，进给伺服系统可能会出现故障。
本文将介绍数控机床进给伺服系统的常见故障及其诊断与处理方法。
一、数控机床进给伺服系统常见故障1. 运动不平稳：机床在加工工件时，出现运动不平稳的情况，可能是由于进给伺服系统的故障引起的。
这种情况表现为运动过程中有明显的抖动或者不稳定的现象。
2. 运动失效：机床无法正常运动，不响应操作指令。
这种情况可能是由于进给伺服系统的电源故障、控制器故障或者连接线路故障引起的。
3. 位置误差过大：机床在加工过程中，位置误差超过了允许范围，导致加工工件的尺寸不准确。
这种情况可能是由于进给伺服系统的位置反馈元件（如编码器）故障引起的。
4. 加工速度过慢：机床在加工时，进给速度远低于预设值，导致加工效率低下。
这种情况可能是由于进给伺服系统的电机故障或者速度控制回路故障引起的。
二、故障诊断与处理方法1. 运动不平稳的诊断与处理：首先，检查机床的润滑系统，确保润滑油是否充足，并且清洁。
其次，检查机床的传动系统，确保螺杆和导轨的润滑良好。
如果问题还未解决，可以通过检查进给伺服系统的控制器参数是否正确、电机驱动器是否正常工作等方式进一步诊断。
2. 运动失效的诊断与处理：首先，检查进给伺服系统的电源供应情况，确保电源正常。
其次，检查进给伺服系统的连接线路，包括电源线、编码器连接线等，确保线路没有松动或者断裂。
如果问题还未解决，可以通过检查进给伺服系统的控制器和电机驱动器是否正常工作等方式进一步诊断。
3. 位置误差过大的诊断与处理：首先，检查进给伺服系统的位置反馈元件，如编码器是否损坏或者松动。
如果问题还未解决，可以通过检查进给伺服系统的控制器参数是否正确、电机驱动器是否正常工作等方式进一步诊断。
4. 加工速度过慢的诊断与处理：首先，检查进给伺服系统的电机是否正常工作，包括电机是否有异常声音或者发热等。
数控机床伺服系统常见故障的诊断及其处理数控机床伺服系统是机床的重要组成部分，其故障会严重影响机床的生产效率和质量。
本文将对数控机床伺服系统常见故障进行分析，提供相应的诊断和处理方法，帮助机床维修工程师进行有效的故障排查。
一、伺服电机输出不稳定或不工作的故障1. 伺服电机电气连接故障。
在伺服电机输出不稳定或不工作的情况下，首先要检查电气连接是否良好，包括伺服电机与伺服主轴电机之间的电气连接是否正常、伺服驱动器电气与伺服电机之间的连接是否正确、接地是否合格等，排除电气连接问题。
2. 伺服电机本身故障。
伺服电机的故障如轴承磨损、线圈断路、电机转子故障等都会导致输出不稳定或不工作的情况，需要进行检测和维修。
常见的检测方法如用万用表测量电机的电阻，检查电机转动是否灵活、轴承是否正常等。
3. 伺服驱动器故障。
伺服驱动器的故障如防护电路故障、电源故障、接口板连接不良等都会导致伺服电机输出不稳定或不工作，需要检查相应的部件进行排查。
常见的检测方法如检查驱动器是否有报警信号、电源是否正常、接口板是否正确插接等。
二、伺服系统位置偏移或误差过大的故障1. 导轨故障。
导轨质量差、磨损严重或进刀太大等都会导致伺服系统位置偏移或误差过大，需要检查导轨表面是否有磨损痕迹以及导向面是否平整。
2. 动态中的机械振动、系统震动或机床本身质量不好。
这些因素在机床运行中都会产生影响，导致伺服系统位置偏移或误差过大，需要进行检查和调整。
调整方法可采用优化机床支撑结构、调整伺服参数等。
3. 伺服系统参数设置错误。
如伺服系统的比例系数、积分系数和微分系数未能正确设置，将导致位置偏移或误差过大。
此时需要检查和调整伺服系统的参数设置。
三、伺服系统温度过高或过低的故障伺服系统的温度过高或过低都会导致数控机床性能下降，进而影响机床的精度和稳定性。
常见的故障原因包括：1. 冷却系统故障。
如冷却水温度过高或过低、冷却系统中水泵或水管路堵塞、扇叶损坏等都会导致伺服系统温度异常。

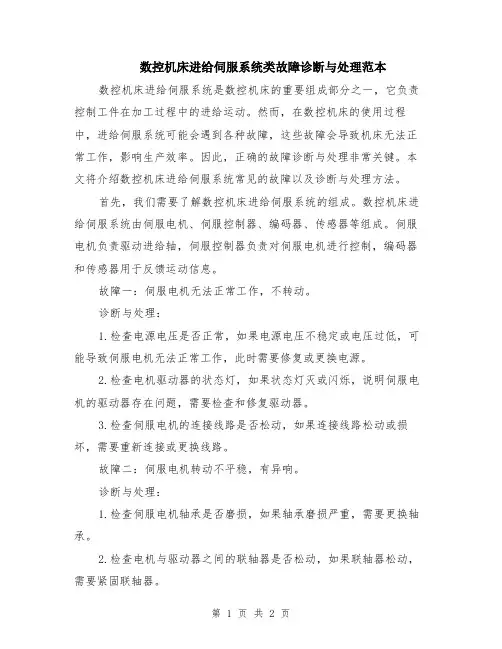

数控机床进给伺服系统类故障诊断与处理范本数控机床进给伺服系统是数控机床的重要组成部分之一，它负责控制工件在加工过程中的进给运动。
然而，在数控机床的使用过程中，进给伺服系统可能会遇到各种故障，这些故障会导致机床无法正常工作，影响生产效率。
因此，正确的故障诊断与处理非常关键。
本文将介绍数控机床进给伺服系统常见的故障以及诊断与处理方法。
首先，我们需要了解数控机床进给伺服系统的组成。
数控机床进给伺服系统由伺服电机、伺服控制器、编码器、传感器等组成。
伺服电机负责驱动进给轴，伺服控制器负责对伺服电机进行控制，编码器和传感器用于反馈运动信息。
故障一：伺服电机无法正常工作，不转动。
诊断与处理：1.检查电源电压是否正常，如果电源电压不稳定或电压过低，可能导致伺服电机无法正常工作，此时需要修复或更换电源。
2.检查电机驱动器的状态灯，如果状态灯灭或闪烁，说明伺服电机的驱动器存在问题，需要检查和修复驱动器。
3.检查伺服电机的连接线路是否松动，如果连接线路松动或损坏，需要重新连接或更换线路。
故障二：伺服电机转动不平稳，有异响。
诊断与处理：1.检查伺服电机轴承是否磨损，如果轴承磨损严重，需要更换轴承。
2.检查电机与驱动器之间的联轴器是否松动，如果联轴器松动，需要紧固联轴器。
3.检查驱动器的参数设置是否正确，如果参数设置错误，需要重新设置参数。
故障三：伺服电机转动不准确，位置偏差大。
诊断与处理：1.检查伺服控制器的参数设置是否正确，比如位置误差限制、速度限制等参数，如果参数设置错误，需要重新设置参数。
2.检查编码器的连接是否松动，如果编码器连接松动，需要重新连接编码器。
3.检查编码器的位置标定是否准确，如果位置标定不准确，需要重新标定编码器。
故障四：伺服系统无法实现正确的运动轨迹。
诊断与处理：1.检查伺服控制器的程序是否正确，如果程序错误，需要修正程序。
2.检查传感器的位置检测是否准确，如果位置检测不准确，需要重新调整传感器。
伺服系统的故障诊断和维修技巧伺服系统是一种基于反馈控制原理的高精度、高可靠性电机控制系统，广泛应用于机床、自动化生产线、航空航天等领域。
在使用过程中，由于环境变化、零部件老化等原因，伺服系统可能会出现故障，如何进行准确的故障诊断和维修成为了一个重要的问题。
本文将从以下几个方面介绍伺服系统的故障诊断和维修技巧。
一、故障诊断前的准备工作在进行伺服系统的故障诊断前，需对系统的结构、工作原理、接口电路等进行充分了解，并进行相关的检修操作。
此外，还需对系统进行预防性检修，如清洁、紧固、润滑等，避免由于松动、缺油等原因引起的故障。
二、故障诊断的方法1. 观察法通过观察伺服系统的运行状态、指示灯等，初步判断故障的类型和位置。
此外，还可以通过检查接线端子、电源线、信号线等情况，找出接触不良、线路短路等问题。
2. 测量法通过仪器仪表对伺服系统进行各种信号、电气、机械、液压等方面的测量，如电压、电流、电阻、转速、振动、温度等，确定故障的具体位置。
3. 分离法对伺服系统的各个部分进行拆卸或分离，逐一进行检查，确定出现故障的具体组件。
在拆卸和安装过程中，需注意避免影响其他部件的正常工作，并将拆卸、安装过程中的零部件完好保存。
三、故障维修技巧1. 外部维修法指通过清洁、加润滑油、更换零件等方法，对伺服系统进行外部维修。
外部维修是一种低成本、高效率的维修方式，但对于内部故障无法起到作用。
2. 内部维修法指通过打开设备内部外壳，对故障组件进行检查、更换、修理等，进行内部维修。
内部维修需要具备一定的专业知识和技能，且可能导致设备的二次故障，需谨慎操作。
3. 更换法指直接更换故障组件的方式，即将故障部件直接更换为新的部件。
此方式成本较高，但对于严重的内部故障，更换法是一种较为有效的维修方式。
四、故障预防措施为了减少伺服系统出现故障的可能性，需在平时的使用过程中多注意以下几点：1. 定期清洁、润滑伺服系统，避免因灰尘、污垢、松动等原因引起故障。

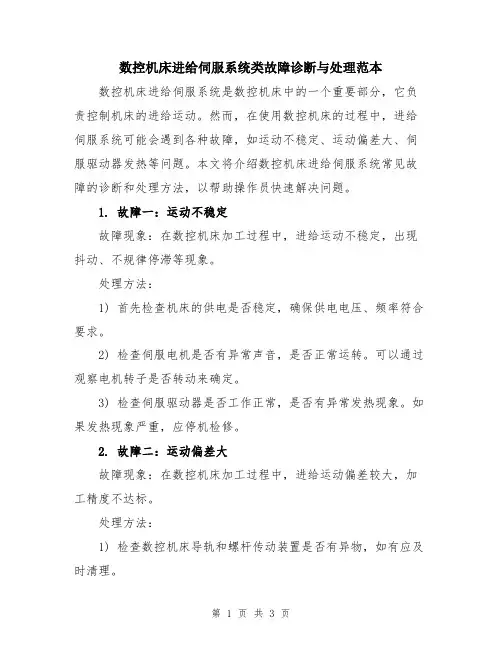

数控机床进给伺服系统类故障诊断与处理范本数控机床进给伺服系统是数控机床中的一个重要部分，它负责控制机床的进给运动。
然而，在使用数控机床的过程中，进给伺服系统可能会遇到各种故障，如运动不稳定、运动偏差大、伺服驱动器发热等问题。
本文将介绍数控机床进给伺服系统常见故障的诊断和处理方法，以帮助操作员快速解决问题。
1. 故障一：运动不稳定故障现象：在数控机床加工过程中，进给运动不稳定，出现抖动、不规律停滞等现象。
处理方法：1) 首先检查机床的供电是否稳定，确保供电电压、频率符合要求。
2) 检查伺服电机是否有异常声音，是否正常运转。
可以通过观察电机转子是否转动来确定。
3) 检查伺服驱动器是否工作正常，是否有异常发热现象。
如果发热现象严重，应停机检修。
2. 故障二：运动偏差大故障现象：在数控机床加工过程中，进给运动偏差较大，加工精度不达标。
处理方法：1) 检查数控机床导轨和螺杆传动装置是否有异物，如有应及时清理。
2) 检查进给传动装置是否紧固，如果松动应进行紧固操作。
3) 检查编码器是否安装正确，是否与伺服驱动器连接稳定。
4) 检查伺服驱动器的参数设置是否正确，如PID参数是否合适。
3. 故障三：伺服驱动器发热故障现象：伺服驱动器在工作过程中发热严重，甚至超过设定温度。
处理方法：1) 检查伺服驱动器的散热装置，如风扇是否正常工作，散热翅片是否有堵塞。
2) 检查伺服驱动器的工作负载是否超标，如超过额定负载应减小工作负载。
3) 检查伺服驱动器的控制参数，如进给速度、加速度是否过高，可能需要适当调整参数。
4. 故障四：伺服电机不能正常运行故障现象：启动数控机床时，伺服电机无法正常运行。
处理方法：1) 检查伺服电机的电源线路是否正常，是否有断路或短路现象。
2) 检查伺服电机的电机接线是否正确，是否与伺服驱动器连接稳定。
3) 检查伺服驱动器的开关量输入信号是否正常，如启动、停止信号是否正确到达。
5. 故障五：伺服系统响应慢故障现象：在操作数控机床时，伺服系统响应慢，加工效率低下。

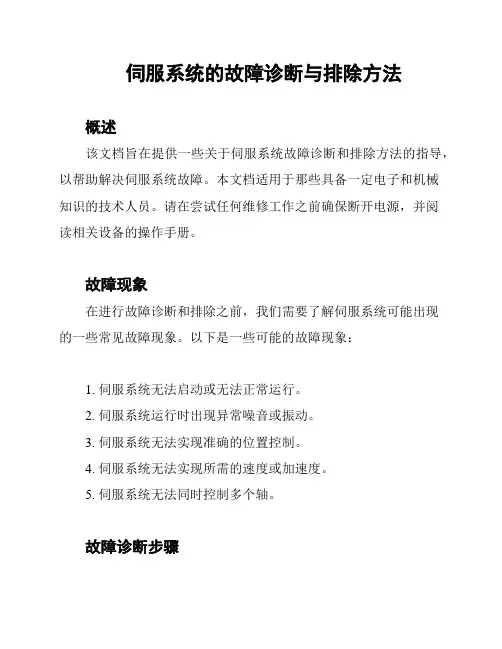

伺服系统的故障诊断与排除方法概述该文档旨在提供一些关于伺服系统故障诊断和排除方法的指导，以帮助解决伺服系统故障。
本文档适用于那些具备一定电子和机械知识的技术人员。
请在尝试任何维修工作之前确保断开电源，并阅读相关设备的操作手册。
故障现象在进行故障诊断和排除之前，我们需要了解伺服系统可能出现的一些常见故障现象。
以下是一些可能的故障现象：1. 伺服系统无法启动或无法正常运行。
2. 伺服系统运行时出现异常噪音或振动。
3. 伺服系统无法实现准确的位置控制。
4. 伺服系统无法实现所需的速度或加速度。
5. 伺服系统无法同时控制多个轴。
故障诊断步骤以下是一些故障诊断和排除步骤，可帮助您找到伺服系统故障的根本原因。
1. 检查电源供应：确保伺服系统的电源供应可靠并且符合规格要求。
2. 检查电缆连接：检查所有电缆连接是否牢固且正确连接，避免松脱或者损坏的连接。
3. 检查电机和传感器：检查伺服驱动器、电机和传感器是否正常工作。
确保没有损坏或磨损的部件。
4. 测试控制信号：使用示波器或多用途测试仪检查控制信号的是否正确发送和接收。
5. 检查程序和参数设置：确认伺服系统的程序和参数设置是否正确。
特别注意位置和速度控制相关的参数设置。
6. 执行故障排除程序：根据设备操作手册中提供的故障排除程序，一步步地检查可能的故障原因并进行修复。
7. 寻求专业帮助：如果您无法准确地确定伺服系统故障的原因或无法自行修复，请及时寻求专业技术支持。
安全注意事项在进行伺服系统的故障诊断和排除工作时，请务必遵守以下安全注意事项：1. 断电：在进行任何维修和检查之前，确保伺服系统的电源已经断开，以防止电击和其他安全事故。
2. 绝缘保护：使用绝缘工具和绝缘手套来防止触电。
3. 防止意外启动：在进行工作时，确保伺服系统的控制器和驱动器没有意外启动的风险。
结论本文档提供了有关伺服系统故障诊断和排除方法的基本指导。
根据具体情况和设备要求，可能需要采取其他特定的措施。
