LED 特性测量实验者：林巧玲（11343046） 合作者：洪艺江（12342020） 光信息科学与技术专业 实验地点：物理楼 组别：A14 物理科学与工程技术学院实验时间：2015.05.27 上午 8:20一、实验目的1.了解发光二极管的发光机理、光学特性与电学特性，并掌握其测试方法。

2.设计简单的测试装置，并对发光二极管进行 V－I 特性曲线、P－I 特性曲线的测量。

二、实验原理 LED（light emitting diode）即发光二极管，它属于固态光源。

1.发光二极管的基本原理 发光二极管的核心部分是由 p 型半导体和 n 型半导体组成的晶片。

当外加一足够高的正 向偏压 V 时，电子和空穴将克服在 p－n 结处的势垒相遇、复合，电子由高能级跃迁到低能 级，电子将多余的能量将以发射光子的形式释放出来，产生电致发光现象。

选择可以改变半 导体的能带隙， 从而就可以发出从紫外到红外不同波长的光线， 且发光的强弱与注入电流有 关。

2.发光二极管的主要特性 （1）光谱分布、峰值波长和光谱辐射带宽：发光二极管所发之光并非单一波长，其波长具 有正态分布的特点，在最大光谱能量(功率)处的波长成为峰值波长。

即使有两个 LED 的峰 值波长是一样的， 但它们在人眼中引起的色感觉也是可能不同的。

光谱辐射带宽是指光谱辐 射功率大于等于最大值一半的波长间隔，它表示发光管的光谱纯度。

（2）光通量：LED 向整个空间在单位时间内发射的能引起人眼视觉的辐射通量 ΦV（单位 是流明 lm）。

国际照明委员会(CIE)为人眼对不同波长单色光的灵敏度作了总结，在明视觉 条件(亮度为 3cd/m2 以上)， 归结出人眼标准光 度观测者光谱光效率函数 V (  )，它在 555nm 上有最大值，此时 1W 辐射通量等于 683lm。

通常，光通量的测量以明视觉条件作为测 量条件，可以用积分球来把 LED 发射的光辐 射能量收集起来，并用合适的探测器将它线性 图 1.积分球结构示意图 地转换成光电流，再通过定标确定被测量的大 小。

第 1 页/共 12 页档屏 探 测 器被测 LED积分球又叫光度球（如图 1）是一个球形空腔，由内壁涂有均匀的白色漫反射层(硫酸 钡或氧化镁)的球壳组装而成， 被测 LED 置于空腔内。

LED 器件发射的光辐射经积分球壁的 多次反射， 使整个球壁上的照度均匀分布， 可用一置于球壁上的探测器来测量这个与光通量 成比例的光的照度。

挡屏的设计是为了避免 LED 光直射到探测器。

球和探测器组成的整体 要进行校准，同时还要关注探测器与光谱光视效率 V(  )的匹配程度，使之比较符合人眼的 观测效果。

（3）发光强度：取决于 p－n 结中辐射型复合机率与非辐射型复合机率之比，通常是指法线 方向上的发光强度。

要求光源是一个点光源，或者满足远场条件，实际中往往没有达到这样 的要求，不能严格测出 LED 的发光强度。

（4）色温：用黑体加热到不同温度所发出的不同光色来表达一个光源的颜色，称作光源的 颜色温度，简称色温。

（5）发光效率：光源发出的光通量除以所消耗的功率 V V （单位是 lm/w）。

它是衡 I FVF量光源节能的重要指标。

其中 I F ， VF 分别是发光二极管的正向电流和正向电压，ΦV 为光 通量。

（6）显色性：光源对物体本身颜色呈现的程度称为显色性。

也就是颜色的逼真程度。

国际 照明委员会 CIE 把太阳的显色指数 （ra）定为 100。

（7） 正向工作电压 VF： 正向工作电压是在给定的正向电流 IF 下得到的。

一般是在 IF =20mA 时测得的。

（8）V－I 特性：满足Shockley方程:eV  D n2  Dn ni2  i P   e kT  1 I  eA      p ND   n N A   可调稳流 电压源 (2)＋ －在正向电压小于阈值时，正向电流极小，不 发光。

当电压超过阈值后，正向电流随电压迅速 增加。

由 V－I 曲线可以得出 LED 的正向电压，m A V图 2.LED V－I 特性测试电路 图 反向电流及反向电压等参数。

正常情况下常见的 GaN LED 反向漏电流在 VR = -5V 时，反 向漏电流 IR <10μA。

（9）P－I 特性：即 LED 轴向光强与正向注入电流关系特性。

LED 光强的测量是按照光度 学上的距离平方反比定律来实现的。

测量电路及装置如图 3 和 4 所示。

根据 CIE127-1997 标准，取 LED 到探测器端面距离 d＝100mm，探测器接收面直径 a＝11.3mm。

第 2 页/共 12 页光阑 可调稳流 电流源 ＋ －A恒 流 源d LEDaV图 3.LED P－I 特性测试电路图 三、实验仪器图 4.LED P－I 特性测试装置图LED（若干种类）、精密数显直流稳流稳压电源、数控式线性直流稳压电源 LPS-305、积分 球（Φ＝30cm）、智能型多功能光度计 Photo－2000J、通用标准光源、光功率计、直尺、万 用表、导线等。

四、实验内容及结果 实验内容 1.测量 LED 光强空间分布 (1)连接实验电路，插入 LED 样品（绿光和红光）注意正负极，取下光功率计探头软盖； (2)打开数控式线性直流稳压电源 LPS-305，设定电压为 2.5V； (3)打开带衰减器的光功率计，按下“CAL”，用指甲旋转“CAL ADJ”设置校准因子（绿光设置 4.16，红光设置 3.74），按下“CAL”弹出； (4)关闭实验室大灯，使处于黑暗环境。

转动“ZERO”旋钮调零； (5)按下电源“输出开/关”，选择合适量程（由于功率较低，选择“20μW”）； (6)旋转探头，观察光功率计读数，找到光强最大处，记录此时角度。

由此分别往左右以 2° 为步长旋转探头角度，记录光功率计读数，直到光强较弱。

(7)重复以上步骤测量不同的 LED 样品。

2.测量 LED 发光效率 (1)打开积分球，插入 LED 样品（绿光、红光和黄光）注意正负极，关闭积分球； (2)打开精密数显直流稳流稳压电源和多功能光度计，按下光度计的“校零/ZERO”，显示 “zErO”，再按一次“校零/ZERO”，“采样/SAMPLE”指示灯与“校零/ZERO”指示灯同时亮起， 此时仪器处于校零状态，约需 1－2 分钟，直到“校零/ZERO”指示灯灭，校零完毕； (3)按下电源的“ADJUST”选择合适步长，从零开始转动电流、电压调节旋钮（“稳流”亮 时可调电流，“稳压”亮时可调电压），慢慢增大输出电压至 2.5V 左右，记录此过程的输 出电流、电压值以及光通量； (4)重复以上步骤测量不同的 LED 样品。

3.测量 LED 的 V-I 曲线和 P-I 曲线 (1)连接测量电路和架设光路（测量 V-I 特性按照图 6，测量 P-I 特性按照图 8 和图 9），注 意 LED 正负不能接反，并把可调稳流电流源的电流档和电压压档调到最小； (2)检查电路，确认无误后打开可调稳流电流源的开关。

适当调大电流源的输出电流和电压， 让 LED 发光以便调准光路，保证 LED 在探测器接收圆面的轴线上，与探测器端面距离 d＝ 100mm；第 3 页/共 12 页(3)把电流档和电压档调回零，再缓慢增大输出电流和输出电压，记录下每一组电流、电压 值及其对应的光强，注意电压值不宜超过 2.5V。

作出 LED V－I 特性曲线以及 P－I 特 (4)重复以上步骤测量不同的 LED 样品。

实验结果 1.测量 LED 光强空间分布 样品为绿光 LED 时，其在 162° 时光功率达到最大值 1.28μW；样品为红光 LED 时，其 在 160° 时光功率达到最大值 2.6μW。

分别以达到最大光功率时的角度为零点，则探头向左 旋转（角度增大）为正，向右旋转（角度减小）为负，记录数据于表 1。

表 1.绿光和红光 LED 光功率和角度的关系第 4 页/共 12 页) 角度(°-30-28-26-24-22 0.7 10 0.8 2-20 0.78 12 1.8-18 0.9 14-16-14-12-10-8-6-4-20 2.6光强 绿光 3.0 (μW) 红光 0.39 0.48 0.54 0.632.50.04 0.08 0.25 0.38 0.55 0.74 0.92 1.07 1.19 1.23 1.28 RedGauss fit of Data2_B1.03 1.17 1.37 1.55 1.73 1.99 2.19 2.53 16 0.4Data: Data2_B Model: Gauss 18 20 24 26 28 30 Equation: y=y0 + 22 (A/(w*sqrt(PI/2)))*exp(-2*((x-xc)/w)^2) Weighting: 0.28 0.13 0.09 0.04 y No weighting) 角度(°2.02468Intensity(nW)光强 绿光 1.26 1.2 1.07 0.98 1.5 红光 2.58 2.49 (μW) 2.4 2.221.00.63 0.49Chi^2/DoF 0.01815 1.09 1.02 0.99 0.96 1.62 1.48 1.37 1.23 = 1.19 R^2 y0 xc w A = 0.96437 0.59777 2.80677 22.36464 53.353370.5±0.07201 ±0.35624 ±1.29818 ±4.38420.0 -30 -20 -10 0 10 20Green 30 Gauss fit of Data1_B1.4Angle(° )1.21.0Intensity(nW)0.8Data: Data1_B Model: Gauss Equation: y=y0 + (A/(w*sqrt(PI/2)))*exp(-2*((x-xc)/w)^2) Weighting: y No weighting Chi^2/DoF = 0.0014 R^2 = 0.99394 y0 xc w A -0.1089 ±0.04272 0.63011 ±0.13114 20.68323 ±0.74011 36.19502 ±2.177460.60.40.20.0 -30 -20 -10 0 10 20 30Angle(° )利用表 1 数据作图（直角坐标和极坐标系），并对直角坐标系下的曲线进行高斯拟合， 如图 5、图 6 和图 7。

合集下载

LED光电特性的测试内容与方法介绍(精)

LED光电特性的测试内容与方法介绍(精)

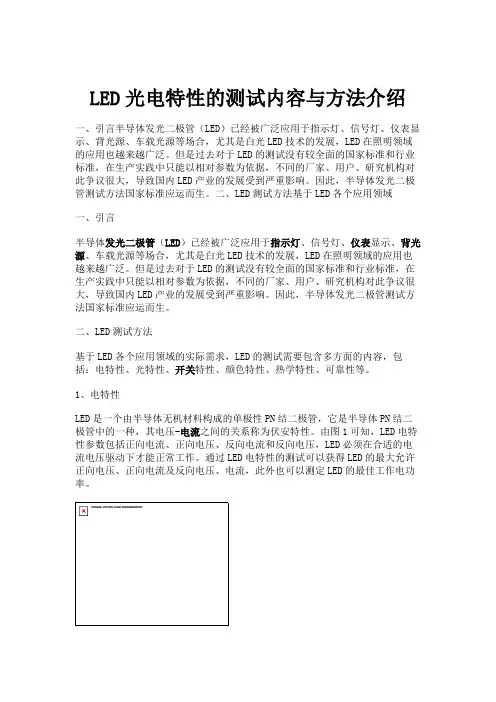

LED光电特性的测试内容与方法介绍一、引言半导体发光二极管（LED）已经被广泛应用于指示灯、信号灯、仪表显示、背光源、车载光源等场合，尤其是白光LED技术的发展，LED在照明领域的应用也越来越广泛。
