聚合实施方法第四章聚合实施方法4．1．本体聚合一．定义：不加其它介质，只有单体本身在印发剂、光、热辐射的作用下进行的聚合。
二．配方组成：单体＋引发剂（或用光、热辐射引发）＋（助剂，如少量颜料、增塑剂、润滑剂、分子量调节剂）三．分类：1．根据单体和聚合体的互溶情况分为均相和非均相两种。
均相本体聚合，是指聚合物溶于单体，在聚合过程中物料逐渐变稠，始终成为均一相态，最后变成硬块。
St、MMA的本体聚合就属均相本体聚合。
非均相本体聚合是单体聚合后新生成的聚合物不溶于单体中，从而沉淀下来成为异相，即非均相氯乙烯的本体聚合。
2．按参加反应的单体的相态分为气相和液相两种。
气相本体聚合最为成熟的是高压聚乙烯的生产。
典型的液相本体聚合有St、MMA 的本体聚合。
四．优缺点1．优点：生产流程短、设备少，易于连续化、生产能力大、产品纯度高、透明性好，此法适用于生产板材或其它型材。
2．缺点：①反应热大，不易排出，危险性大②由于反应体系粘度大，分子扩散困难，所以形成的聚合物分子量分布变宽。
五．聚合机理：遵循自由基聚合一般机理，提高反应速率时，往往分子量降低。
六．意义理论上：由于其组成简单、影响因素少，特别适用于实验室研究。
如：a.单体聚合能力的初步鉴定b.动力学研究c.竞聚率测定d.少量聚合物的试制实际生产上：许多单体均可采用本体聚合方法，不论是气体、液体或固体。
七．生产工艺特征关键是反应热的排出，△H＝55～95KJ∕mol20％以下，体系粘度小，散热无困难30％以上，粘度大，散热不易，加上凝胶效应，放热更高，如果散热不良，轻者，造成局部过热，分子量分布变宽，影响产品质量；重者，温度失调，引起短聚，为解决此问题，在工艺和设备的设计上采取了多种措施：〈1〉使反应进行到一定转化率就分离出聚合物。
〈2〉采用较低的反应温度、较低浓度的引发剂进行聚合。
〈3〉将聚合分布进行，控制转化率“自动加速效应”，使放热均匀。
〈4〉强化聚合设备的传热。

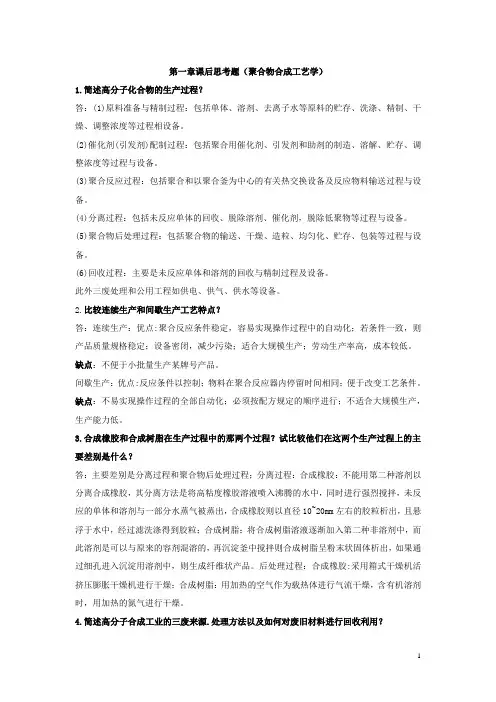

第一章课后思考题（聚合物合成工艺学）1.简述高分子化合物的生产过程？答：(1)原料准备与精制过程：包括单体、溶剂、去离子水等原料的贮存、洗涤、精制、干燥、调整浓度等过程相设备。
(2)催化剂(引发剂)配制过程：包括聚合用催化剂、引发剂和助剂的制造、溶解、贮存、调整浓度等过程与设备。
(3)聚合反应过程：包括聚合和以聚合釜为中心的有关热交换设备及反应物料输送过程与设备。
(4)分离过程：包括未反应单体的回收、脱除溶剂、催化剂，脱除低聚物等过程与设备。
(5)聚合物后处理过程：包括聚合物的输送、干燥、造粒、均匀化、贮存、包装等过程与设备。
(6)回收过程：主要是未反应单体和溶剂的回收与精制过程及设备。
此外三废处理和公用工程如供电、供气、供水等设备。
2.比较连续生产和间歇生产工艺特点？答：连续生产：优点:聚合反应条件稳定，容易实现操作过程中的自动化；若条件一致，则产品质量规格稳定；设备密闭，减少污染；适合大规模生产；劳动生产率高，成本较低。
缺点：不便于小批量生产某牌号产品。
间歇生产：优点:反应条件以控制；物料在聚合反应器内停留时间相同；便于改变工艺条件。
缺点：不易实现操作过程的全部自动化；必须按配方规定的顺序进行；不适合大规模生产，生产能力低。
3.合成橡胶和合成树脂在生产过程中的那两个过程？试比较他们在这两个生产过程上的主要差别是什么？答：主要差别是分离过程和聚合物后处理过程；分离过程：合成橡胶：不能用第二种溶剂以分离合成橡胶，其分离方法是将高粘度橡胶溶液喷入沸腾的水中，同时进行强烈搅拌，未反应的单体和溶剂与一部分水蒸气被蒸出，合成橡胶则以直径10~20mm左右的胶粒析出，且悬浮于水中，经过滤洗涤得到胶粒；合成树脂：将合成树脂溶液逐渐加入第二种非溶剂中，而此溶剂是可以与原来的容剂混溶的，再沉淀釜中搅拌则合成树脂呈粉末状固体析出，如果通过细孔进入沉淀用溶剂中，则生成纤维状产品。
后处理过程：合成橡胶:采用箱式干燥机活挤压膨胀干燥机进行干燥；合成树脂：用加热的空气作为载热体进行气流干燥，含有机溶剂时，用加热的氮气进行干燥。
