雨蓬计算:雨蓬计算简图如下:1:截面尺寸:根部:h≥L/12=900/12=75mm,取h=100mm2:荷载计算:恒载:均布荷载:20mm厚水泥砂浆面层: 0.02×20=0.4KN/M2混凝土板(平均板厚为100mm): 0.1×25=2.5 KN/M2 20mm厚混合砂浆粉底: 0.02×17=0.34 KN/M2 K g=3.24 KN/M2活载:均布荷载: q k=0.5KN/M集中荷载: P=1.0KN/M取1m板宽作为计算单元:g=1.2×3.24=3.89KN/MQ 均=1.4×0.5=0.7KN/MQ 集=1.4×1.0=1.4KN3:内力计算:M KN l Q l g M ⋅=⋅⋅+⋅⋅=86.12121221均 M KN l Q l g M ⋅=⋅+⋅⋅=84.22122集 取M=2.84K N ·M4:配筋计算: 518.0038.0211037.08010009.110.11084.226201=〈=--=⨯⨯⨯⨯==b s c s bh f M εααα 981.02211=-+=s s αγ 2605.10080360981.01084.2mm h f M A y s s =⨯⨯⨯==γ As/(b*h0)=100.5/(1000x80)=0.00126=0.126％最小配筋 率ρmin =45ft/fy ％=45x1.27/360 ％=0.159％＜0.2％ As min =0.2％x1000x80=1602mm >25.100mm 取1602mm 配筋,8＠200(As=251mm 2) ,分布钢筋6＠200。
裂缝验算挑板自重=2.25KN/M 面层恒载=0.8KN/M 活荷载=0.5KN/MM k = (恒活载标准值之和)×L ²/2+FL=（2.25+0.8+0.5）×0.9²=2.88M KN ⋅钢筋的应力σsk=M k/(0.87h0A s)=2.84×106/(0.87×80×251)=162.57计算配筋率ρte= (As+Ap)/A te=0.006<0.010 ρte取0.010钢筋应变的不均匀系数ψ=1.1-0.65f tk/(ρteσk)=0.592<<，故取值为0.592ψ0.2 1.0αcr=2.1 E s=200000 C=20 d eq= 8最大裂缝宽度ωmax=αcrψσsk (1.9C+0.08d eq/ρte) /E s =0.103<0.3满足裂缝要求。
钢结构雨棚设计计算书一、计算依据：1.《建筑结构荷载规》2．《钢结构设计规》GB50017-20033．《玻璃幕墙工程技术规》4．《建筑抗震设计规》二、计算基本参数: 1．本工程位于市，基本风压ω0=0.700(kN/m2)，考虑到结构的重要性,按50年一遇考虑乘以系数1.1，故本工程基本风压ω=1.1x0.7=0.77(kN/m2)。
2. 地面粗糙度类别按C类考虑，风压高度变化系数取5.0米处（标高最高处），查下页表1-1知，该处风压高度变化系数为：z=0.74。
依据《玻璃幕墙工程技术规》，风荷载体形系数，对于挑檐风荷载向上取μs=2.0，瞬时风压的阵风系数βz=2.25 。
3. 本工程耐火等级一级，抗震设防七度。
三、结构受力分析该处雨棚是以钢架作为承重结构的悬臂体系。
四、设计荷载确定原则:作用于垂直雨棚平面的荷载主要是风荷载、地震作用及雨棚结构自重，其中风荷载引起的效应最大。
在进行雨棚构件、连接件承载力计算时，必须考虑各种荷载和作用效应的分项系数，即采用其设计值；进行位移和挠度计算时，各分项系数均取1.0，即采用其标准值。
1、风荷载根据《玻璃幕墙工程技术规》，垂直于雨棚平面上的风荷载标准值，按下列公式(1.1)计算：W k = z s z Wo ················(1.1)式中: W k ---风荷载标准值 (kN/m2)；z---瞬时风压的阵风系数；βz=2.25s---风荷载体型系数；向上取μs=2.0z---风荷载高度变化系数，并与建筑的地区类别有关；按《建筑结构荷载规》GBJ9-87取值；W o---基本风压(kN/m2) 按《技术要求》W o =1.1x0.700=0.770(kN/m2)按《玻璃幕墙工程技术规》要求，进行建筑幕墙构件、连接件和锚固件承载力计算时，风荷载分项系数应取γw= 1.4表1-1高度(m) z(C 类)5 0.74 10 0.74 15 0.74 200.85即风荷载设计值为： W= γW W K = 1.4W K ··············(1.2)2、地震作用雨棚平面外地震作用标准值计算公式如下： qEK =Emax Gk A·················(1.3)雨棚平面地震作用标准值计算公式如下： PE =E max G ·················(1.4)式中, qEK 为垂直雨棚平面的分布地震作用；(kN/m2) PE 为平行于雨棚平面的集中地震作用；(kN) E 为地震动力放大系数；取E=3.0max 为水平地震影响系数最大值；取max=0.08（7度抗震设计） G 为幕墙结构自重(kN)Gk A 为单位面积的幕墙结构自重(kN/m2) ；取GkA=0.4kN/m2按规要求，地震作用的分项系数取γE= 1.3，即地震作用设计值为：qE=γEqEK = 1.3 qEK ·············(1.5)3、雨棚结构自重按规要求，幕墙结构自重的分项系数取γG=1.2。

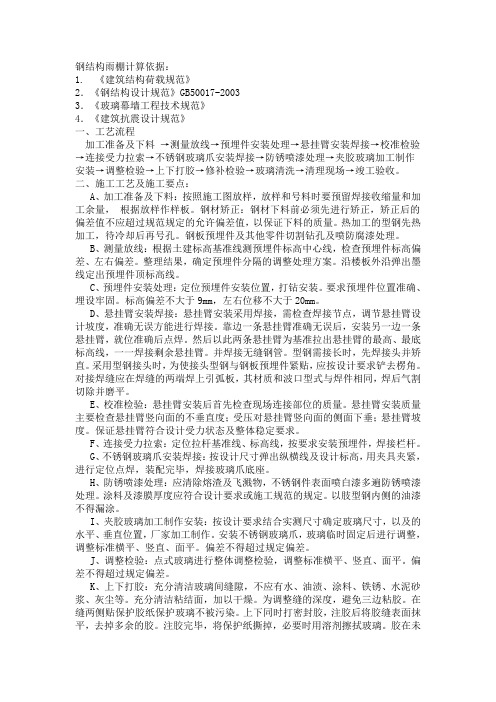

钢结构雨棚计算依据：1. 《建筑结构荷载规范》2．《钢结构设计规范》GB50017-20033．《玻璃幕墙工程技术规范》4．《建筑抗震设计规范》一、工艺流程加工准备及下料→测量放线→预埋件安装处理→悬挂臂安装焊接→校准检验→连接受力拉索→不锈钢玻璃爪安装焊接→防锈喷漆处理→夹胶玻璃加工制作安装→调整检验→上下打胶→修补检验→玻璃清洗→清理现场→竣工验收。
