防雷及接地施工工法

12种常用防雷接地施工工艺01避雷引下线工艺说明：接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；除埋设在混凝土中的焊接接头外，有防腐措施。

02屋面避雷带工艺说明：避雷线应按水平或垂直敷设，亦可与建筑物倾斜结构平行敷设；避雷线应平直、牢固，不应有高低起伏和弯曲现象，距离建筑物表面100mm。

支持件间的距离，在水平直线部分宜为0.5～1.5m；垂直部分宜为1.5～3m；；转弯部分宜为0.3～0.5m。

热镀锌钢材焊接时将破坏热镀锌防腐，应在焊痕内100mm内做防腐处理。

避雷引下线处应采用金属铭牌制作永久标识。

03接地电阻测试点工艺说明：人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。

测试点应形成断接卡，平时采用镀锌螺栓紧固连接，便于检查测试。

测试点处一般采用接线盒，如取消接线盒，应在洞壁上预埋洞盖的固定件，内壁用水泥砂浆抹光。

测试点的制作应与建筑物的外装饰相结合，做到实用、美观。

04屋面金属管道接地工艺说明：屋面金属管道必须接地可靠，不得直接焊接，必须采用接地卡环并采用铜芯软线与接地扁钢连接，且防松零件齐全。

05屋面金属构件接地工艺说明：屋面外露的其他金属构件必须与避雷带连成一个整体的电气通路。

各构件不得串接，必须单独与接地干线相连。

06室内金属门窗接地工艺说明：第二类防雷建筑当建筑物高度超过45m时，应将45m及以上外墙上的栏杆、门窗等较大金属物直接或通过预埋件与防雷装置相连。

第三类防雷建筑当建筑物高度超过60m时，应将60m及以上外墙上的栏杆、门窗等较大的金属物直接或通过预埋件与防雷装置相连。

金属门窗接地时连接导体宜暗敷，并应在窗框定位后，墙面装饰层或抹灰层施工之前进行。

第1篇本项目为某地区接地防雷工程，主要包括以下内容：1. 接地网施工：包括接地网材料采购、接地网设计、接地网施工、接地网验收等。

2. 防雷设施施工：包括避雷针、避雷带、避雷网、避雷器等防雷设施的材料采购、设计、施工、验收等。

3. 接地系统测试：对接地网、防雷设施进行接地电阻测试，确保接地系统符合国家标准。

4. 施工资料整理：整理施工过程中的各项资料，包括施工图纸、施工方案、施工记录、验收报告等。

二、施工准备1. 组织机构成立以项目经理为组长，技术负责人、施工负责人、质量负责人、安全负责人等为成员的施工领导小组，负责工程的全面管理工作。

2. 施工人员根据工程需求，组织具备相应资质的施工人员，并对施工人员进行技术交底和安全教育。

3. 施工材料（1）接地网材料：选用符合国家标准的高质量接地网材料，包括接地扁钢、接地圆钢、接地模块等。

（2）防雷设施材料：选用符合国家标准的高质量避雷针、避雷带、避雷网、避雷器等。

（3）施工工具：准备必要的施工工具，如卷尺、水平尺、焊接设备、切割设备、测试仪器等。

4. 施工设备（1）接地网施工设备：接地网压接设备、焊接设备、切割设备等。

（2）防雷设施施工设备：避雷针安装设备、避雷带安装设备、避雷网安装设备、避雷器安装设备等。

（3）接地系统测试设备：接地电阻测试仪、接地系统测试仪等。

5. 施工图纸及资料熟悉施工图纸，了解工程结构、接地系统、防雷设施等设计要求，确保施工过程中严格按照图纸进行。

三、施工方案1. 接地网施工（1）接地网材料验收：对接地网材料进行验收，确保材料质量符合国家标准。

（2）接地网设计：根据工程需求，设计接地网布局，确定接地网材料规格、数量等。

（3）接地网施工：按照设计图纸，进行接地网施工，包括接地扁钢、接地圆钢、接地模块的安装、焊接等。

（4）接地网验收：对接地网进行接地电阻测试，确保接地电阻符合国家标准。

2. 防雷设施施工（1）防雷设施材料验收：对接雷设施材料进行验收，确保材料质量符合国家标准。

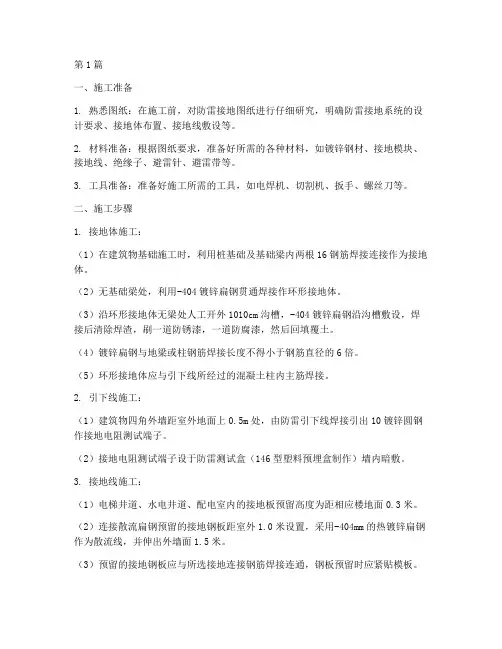

第1篇一、施工准备1. 熟悉图纸：在施工前，对防雷接地图纸进行仔细研究，明确防雷接地系统的设计要求、接地体布置、接地线敷设等。

2. 材料准备：根据图纸要求，准备好所需的各种材料，如镀锌钢材、接地模块、接地线、绝缘子、避雷针、避雷带等。

3. 工具准备：准备好施工所需的工具，如电焊机、切割机、扳手、螺丝刀等。

二、施工步骤1. 接地体施工：（1）在建筑物基础施工时，利用桩基础及基础梁内两根16钢筋焊接连接作为接地体。

（2）无基础梁处，利用-404镀锌扁钢贯通焊接作环形接地体。

（3）沿环形接地体无梁处人工开外1010cm沟槽，-404镀锌扁钢沿沟槽敷设，焊接后清除焊渣，刷一道防锈漆，一道防腐漆，然后回填覆土。

（4）镀锌扁钢与地梁或柱钢筋焊接长度不得小于钢筋直径的6倍。

（5）环形接地体应与引下线所经过的混凝土柱内主筋焊接。

2. 引下线施工：（1）建筑物四角外墙距室外地面上0.5m处，由防雷引下线焊接引出10镀锌圆钢作接地电阻测试端子。

（2）接地电阻测试端子设于防雷测试盒（146型塑料预埋盒制作）墙内暗敷。

3. 接地线施工：（1）电梯井道、水电井道、配电室内的接地板预留高度为距相应楼地面0.3米。

（2）连接散流扁钢预留的接地钢板距室外1.0米设置，采用-404mm的热镀锌扁钢作为散流线，并伸出外墙面1.5米。

（3）预留的接地钢板应与所选接地连接钢筋焊接连通，钢板预留时应紧贴模板。

4. 避雷针、避雷带施工：（1）水泥混凝土屋顶接避雷带或避雷针。

（2）钢构应用镀锌扁铁作直接引到屋顶。

（3）墙外地面留有接地测试点。

三、施工注意事项1. 施工过程中，严格按照图纸要求进行，确保防雷接地系统符合设计要求。

2. 施工时注意安全，防止触电、火灾等事故发生。

3. 施工完毕后，进行接地电阻测试，确保接地电阻符合要求。

4. 定期对防雷接地系统进行检查、维护，确保其正常运行。

总之，房建工程防雷接地施工是一项技术性较强的工作，要求施工人员具备较高的专业素养和责任心。

防雷及接地装置施工工艺流程防雷及接地装置施工可是个很重要的事儿呢，那咱就来说说它的施工工艺流程。

一、施工前的准备。

这就好比打仗之前要准备武器一样。

施工人员得先熟悉施工图纸，要把那些弯弯绕绕的线条和标注都看明白，这可是施工的“地图”呀。

然后呢，材料得准备好，像接地极、接地线这些东西，质量得过关。

咱可不能用那些看起来就不靠谱的材料，不然到时候防雷效果不好，那可就麻烦大啦。

而且工具也要齐全，像电焊机这些设备，得提前检查好，确保在施工的时候不会掉链子。

二、接地极的安装。

接地极是整个防雷接地装置的基础部分。

一般会把接地极打到地里，这时候就得注意啦，打入的深度得符合要求。

要是打得太浅，就像盖房子的地基没打牢，那整个防雷系统都可能不稳当。

而且接地极之间的间距也要合适，不能太近也不能太远，就像人与人之间要保持合适的社交距离一样。

在安装的时候，要保证接地极是垂直打入地下的，如果歪歪扭扭的，电流传导可能就不顺畅啦。

三、接地线的敷设。

接地线就像是把各个接地极连接起来的线绳。

敷设的时候，要尽量走直线，避免弯曲太多。

如果像蛇一样扭来扭去的，电阻可能就会增大。

而且接地线得和接地极连接得稳稳当当的，这连接点就像两个人牵手，要握得紧紧的。

连接方式也有讲究呢，像焊接的时候，焊缝得饱满，不能有虚焊的情况。

如果有虚焊，就好像两个人只是轻轻碰了一下手，根本没有力量传递。

另外，接地线的材质也要根据设计要求来选择，不同的材质在导电性等方面是有差别的。

四、接地电阻的测试。

这一步可不能少哦。

在接地装置安装完成之后，就得测试接地电阻了。

这就像给这个防雷接地系统做个健康检查。

如果接地电阻不符合要求，那这个防雷接地装置就不能算合格。

要是电阻太大，雷电流就不能顺利地导入大地，那防雷就成了一句空话。

测试的时候要用专业的仪器，而且要多测几个点，确保数据的准确性。

五、防雷装置的安装。

防雷装置有很多种类型，像避雷针、避雷带这些。

安装避雷针的时候，要安装在建筑物的最高处，这样才能更好地吸引雷电。

房建基础防雷接地施工做法1基础接地极安装主筋焊接时，双面施焊，焊接长度为主筋直径的6倍，不得有夹渣咬肉现象。

基础主筋通长连接。

四根防雷引下线主筋与基础主筋分别连接，在建筑物基础垫层内沿建筑物一周敷设一道40*4mm热度锌扁铁且与四根防雷引下线主筋焊接，在圆钢与扁钢连接时，搭接长度为圆钢直径的6倍，双面施焊。

扁钢与扁钢连接时，搭接长度为扁钢宽度的2倍，至少三面施焊。

焊接后必须去掉药皮，埋于土层内的扁钢，焊接处刷两道沥青。

做防雷引下线主筋用红漆做好标记。

引出屋面用φ10mm热镀锌圆钢焊接避雷带。

φ10mm热镀锌圆钢与防雷引下线主筋连接在一起。

在距地0.5m按图做测试点盒200*200*100mm，采用40*4mm扁钢引入，标高必须准确。

配电间用40*4mm热镀锌扁钢引入配电柜，做重复接地。

所有外窗必须留有焊接钢板与外墙钢筋焊接，并与防雷引下线连接形成防侧击避雷带。

2等电位联结总等电位连接箱设在配电间，用40*4mm热度锌扁钢与配电柜连接，总等电位箱的接地点为2点，用40*4mm扁钢连接，用40*4mm热度锌扁钢引至电梯井、水管进出处、LEB箱，在靠近水管的下方设86盒，热度锌扁钢引到86盒，与管连接时用抱箍卡子，连接导线用4mm2的软铜线。

用40*4热度锌扁钢把电管与接地扁钢相连。

弱电间设LEB 箱，LEB箱分别与弱电箱盒连接，用25*4热镀锌扁钢。

卫生间设LEB 箱，接地线从就近防雷引下线引，LEB箱暗装，距地0.3m。

25*4mm热镀锌扁钢直接引入LEB箱。

无等电位连接扁钢的暗装箱设接地连接扁钢，与线管焊接。

明装箱的暗盒与管接在一起，盒内设接地螺栓，予留等电位连接。

竖井内接地干线选用25*3带护套铜带，与等电位箱连接选用同等截面铜带与干线螺栓固定。

3人工接地极安装人工环型接地极采用一道40*4mm热镀锌扁钢侧放，沿外圈基础焊接成环形，作为防雷接地体，敷设在基础垫层内。

通过外引接地连接线与基础自然接地体可靠焊通。

防雷接地工程的施工方法及质量要求面对持续增多的雷击事故，防雷接地工程越来越受到重视。

良好的施工方法和严格的质量要求对于确保防雷接地工程的有效性和持久性具有重要意义。

本文将介绍防雷接地工程的施工方法以及质量要求。

一、施工方法1. 选择适当的位置：防雷接地装置应尽量靠近需要保护的建筑物或构筑物，且不受其他设备或地下管线的影响。

在选择位置时要确保地下水位较低，以保证良好的接地效果。

2. 准备施工材料：首先需要确认接地材料的质量，并确保其符合相关的国家或地区标准。

常见的接地材料包括铜杆、铜带、钢杆等，选择时要考虑材料的导电性能、耐腐蚀性能等指标。

3. 进行地电阻测试：在施工之前，应使用专业的地电阻测试仪对地电阻进行测试。

测试结果将有助于确定接地装置的数量和布置方式。

4. 安装接地装置：根据测试结果，在合适的位置挖掘孔洞，并将接地材料嵌入孔洞中。

接地装置的安装要求要遵循相关的设计规范，确保接地装置与周围土壤紧密接触。

5. 进行接地回路测试：安装完接地装置后，需要进行接地回路测试，以确保接地系统的连通性良好，没有松动或接触不良等问题。

6. 进行保护措施：在完成接地装置的施工后，还需要对接地装置进行保护，以防止被损坏或被盗。

常见的保护方法包括设置防盗围墙、安装防雷罩等。

二、质量要求1. 规范的设计文件：防雷接地工程的施工应按照相关的设计文件进行，设计文件应明确规定防雷接地系统的类型、数量、布置等要求，以确保施工过程符合设计要求。

2. 符合国家标准：施工应符合国家或地区规定的相关标准，包括但不限于《防雷装置安装工程施工及验收规范》等，以保证接地装置的质量和可靠性。

3. 合格的施工材料：施工材料应符合国家强制性标准，具有良好的导电性能和耐腐蚀能力。

特别是接地材料，应选择具有良好导电性能的铜杆、铜带等。

4. 接地装置的稳固性：接地装置的稳固性是保证接地效果的重要因素。

施工时应确保接地装置与周围土壤紧密接触，采取必要的固定措施，防止装置松动或受外力影响。

钢结构防雷、接地机械连接施工工法钢结构防雷、接地机械连接施工工法一、前言钢结构是现代建筑中常用的一种结构形式，具有承载能力强、刚度高、耐久性好等特点。

然而，在雷电活动频繁的区域，钢结构的防雷和接地工作显得尤为重要。

为了保障钢结构的安全运行，钢结构防雷、接地机械连接施工工法应运而生。

本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细介绍。

二、工法特点钢结构防雷、接地机械连接施工工法的特点主要包括：1. 功能完备：该工法能够有效地防止雷击，保护钢结构和人员安全，并确保钢结构的接地效果达到设计要求。

2. 施工效率高：采用机械连接方式进行施工，操作简便，施工效率高。

3. 施工质量可控：通过合理的施工工艺和严格的质量控制措施，保障施工质量稳定可靠。

4. 安全可靠：施工过程中严格遵守安全操作规程，确保施工过程中的安全可靠性。

三、适应范围钢结构防雷、接地机械连接施工工法适应于各类钢结构，包括工业厂房、商业建筑、桥梁、体育馆等，在雷电活动频繁的地区尤为适用。

四、工艺原理钢结构防雷、接地机械连接施工工法的工艺原理基于以下几点：1. 选择合适的防雷材料：根据钢结构的特点和外部环境条件，选用能够有效吸收和分散雷电能量的防雷材料，如避雷针、导线等。

2. 实施机械连接：通过机械连接的方式将防雷材料与钢结构进行连接，确保导电性能良好，接地效果达到设计要求。

3. 合理布置防雷材料：根据钢结构的特点和布局，合理布置防雷材料，保证对整个钢结构起到全面防护的作用。

4. 严格执行施工规范：根据相关施工规范，对施工过程进行严格管理和监控，确保施工质量稳定可靠。

五、施工工艺钢结构防雷、接地机械连接施工工法的施工工艺分为以下几个阶段：1. 施工前准备：针对具体工程的特点和要求，制定详细的施工计划和方案，包括材料准备、施工人员培训等。

2. 钢结构防雷材料安装：根据设计要求，选择合适的位置安装避雷针、导线等防雷材料。

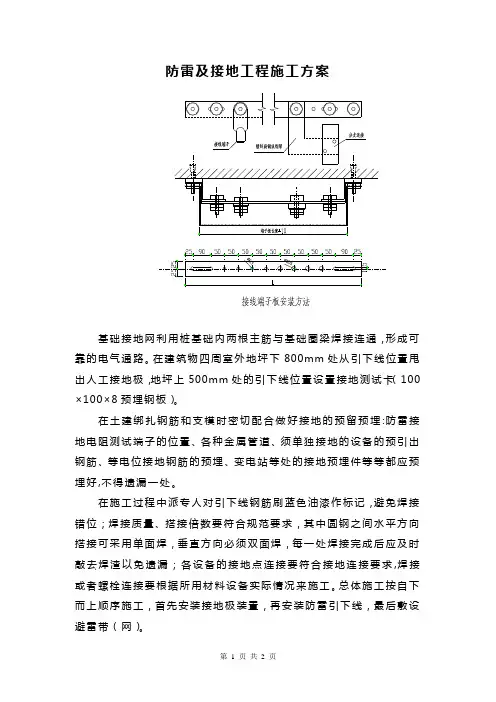

防雷及接地工程施工方案
基础接地网利用桩基础内两根主筋与基础圈梁焊接连通，形成可靠的电气通路。

在建筑物四周室外地坪下800mm处从引下线位置甩出人工接地极，地坪上500mm处的引下线位置设置接地测试卡（100×100×8预埋钢板）。

在土建绑扎钢筋和支模时密切配合做好接地的预留预埋:防雷接地电阻测试端子的位置、各种金属管道、须单独接地的设备的预引出钢筋、等电位接地钢筋的预埋、变电站等处的接地预埋件等等都应预埋好,不得遗漏一处。

在施工过程中派专人对引下线钢筋刷蓝色油漆作标记，避免焊接错位；焊接质量、搭接倍数要符合规范要求，其中圆钢之间水平方向搭接可采用单面焊，垂直方向必须双面焊，每一处焊接完成后应及时敲去焊渣以免遗漏；各设备的接地点连接要符合接地连接要求,焊接或者螺栓连接要根据所用材料设备实际情况来施工。

总体施工按自下而上顺序施工，首先安装接地极装置，再安装防雷引下线，最后敷设避雷带（网）。

根据设计要求，在接地体装置施工完成且天气连续七天晴的时间之后，应及时逐一在各个引上点测试电阻值，其接地电阻值小于1欧姆，并做好记录，如有不满足要求时，应及时通知有关单位的相关人员到现场协商，增加人工接地极直到达到要求为止。

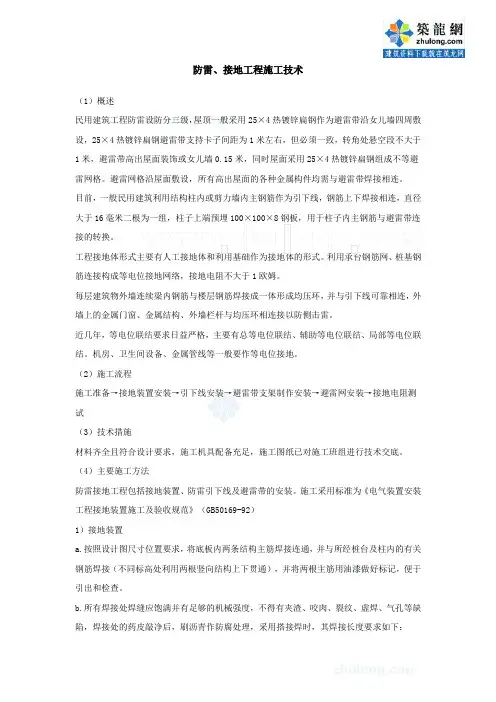

防雷、接地工程施工技术（1）概述民用建筑工程防雷设防分三级，屋顶一般采用25×4热镀锌扁钢作为避雷带沿女儿墙四周敷设，25×4热镀锌扁钢避雷带支持卡子间距为1米左右，但必须一致，转角处悬空段不大于1米，避雷带高出屋面装饰或女儿墙0.15米，同时屋面采用25×4热镀锌扁钢组成不等避雷网格。

避雷网格沿屋面敷设，所有高出屋面的各种金属构件均需与避雷带焊接相连。

目前，一般民用建筑利用结构柱内或剪力墙内主钢筋作为引下线，钢筋上下焊接相连，直径大于16毫米二根为一组，柱子上端预埋100×100×8钢板，用于柱子内主钢筋与避雷带连接的转换。

工程接地体形式主要有人工接地体和利用基础作为接地体的形式。

利用承台钢筋网、桩基钢筋连接构成等电位接地网络，接地电阻不大于1欧姆。

每层建筑物外墙连续梁内钢筋与楼层钢筋焊接成一体形成均压环，并与引下线可靠相连，外墙上的金属门窗、金属结构、外墙栏杆与均压环相连接以防侧击雷。

近几年，等电位联结要求日益严格，主要有总等电位联结、辅助等电位联结、局部等电位联结。

机房、卫生间设备、金属管线等一般要作等电位接地。

（2）施工流程施工准备→接地装置安装→引下线安装→避雷带支架制作安装→避雷网安装→接地电阻测试（3）技术措施材料齐全且符合设计要求，施工机具配备充足，施工图纸已对施工班组进行技术交底。

（4）主要施工方法防雷接地工程包括接地装置、防雷引下线及避雷带的安装。

施工采用标准为《电气装置安装工程接地装置施工及验收规范》（GB50169-92）1）接地装置a.按照设计图尺寸位置要求，将底板内两条结构主筋焊接连通，并与所经桩台及柱内的有关钢筋焊接（不同标高处利用两根竖向结构上下贯通），并将两根主筋用油漆做好标记，便于引出和检查。

b.所有焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青作防腐处理，采用搭接焊时，其焊接长度要求如下：●镀锌扁钢不小于其宽度的2倍，且至少3个棱边焊接。

第1篇一、工程概况本项目位于我国XX地区，建筑类型为高层住宅，占地面积约为XXX平方米，总建筑面积约为XXX平方米。

由于地处雷电多发区域，为确保建筑及内部设施的安全，特制定本防雷接地专项施工方案。

二、施工依据1. 《建筑物防雷设计规范》（GB 50057-2010）2. 《建筑物接地设计规范》（GB 50065-2011）3. 《建筑电气工程施工质量验收规范》（GB 50303-2015）4. 《建筑防雷装置检测规范》（GB/T 32937-2016）5. 相关国家及地方政策法规三、施工内容1. 防雷装置的安装与施工2. 接地装置的安装与施工3. 防雷检测与验收四、施工准备1. 组织机构- 成立防雷接地施工领导小组，负责施工过程中的组织协调、监督指导等工作。

- 设立施工班组和专业技术人员，明确各自职责。

2. 施工材料- 防雷装置材料：避雷针、避雷带、避雷网、避雷器等。

- 接地装置材料：接地棒、接地线、接地模块等。

- 工具及设备：电焊机、切割机、卷扬机、水准仪、经纬仪等。

3. 施工方案- 根据建筑物的具体情况，制定详细的施工方案，明确施工步骤、质量要求、安全措施等。

五、施工工艺1. 防雷装置施工（1）避雷针安装- 避雷针应选择合格的产品，安装位置应满足规范要求。

- 避雷针与建筑物主体结构的连接应牢固，焊接质量应符合规范要求。

- 避雷针接地引下线应与接地装置连接。

（2）避雷带、避雷网安装- 避雷带、避雷网应采用镀锌钢带或镀锌钢网，安装位置应符合规范要求。

- 避雷带、避雷网应与建筑物主体结构的连接牢固，焊接质量应符合规范要求。

- 避雷带、避雷网应与接地装置连接。

（3）避雷器安装- 避雷器应选择合格的产品，安装位置应符合规范要求。

- 避雷器应与建筑物主体结构的连接牢固，焊接质量应符合规范要求。

- 避雷器应与接地装置连接。

2. 接地装置施工（1）接地棒安装- 接地棒应选择合格的产品，埋设深度应符合规范要求。
