下载文档原格式
说明《砌体结构工程施工质量验收规范》GB50203的第4.0.12条规定：砌筑砂浆试块强度验收时其强度合格标准必须符合以下规定：1、同一验收批砂浆试块抗压强度平均值必须大于或等于设计强度等级的1.10倍；2、同一验收批砂浆试块抗压强度的最小一组平均值应大于或等于设计强度等级值的0.85倍。
注：1 砌筑砂浆的验收批，同一类型、强度等级的砂浆试块不应少于3组。
当同一验收批只有1组试块或2组时，每组试块抗压强度的平均值应大于或等于设计强度等级值的1.10倍；对于建筑结构的安全等级为一级或设计使用年限为50年及以上的房屋，同一验收批砂浆试块的数量不得少于3组；2 砂浆强度应以标准养护、龄期28d的试块抗压试验结果为准。
3 制作砂浆试块的砂浆稠度应与配合比设计一致。
抽检数量：每一检验批且不超过250m3砌体的各种类型及强度等级的砌筑砂浆，每台搅拌机应至少抽检1次。
验收批的预拌砂浆、蒸压加气混凝土砌块专用砂浆，抽检可为3组。
检验方法：在砂浆搅拌机出料口或在湿拌砂浆的储存容器出料口随机取样制作砂浆试块（现场拌制的砂浆，同盘砂浆只应制作1组试块），试块28d后作强度试验。
预拌砂浆中的湿拌砂浆稠度应在进场时取样检验。
3、冬期施工砂浆试块的留置，除应按常温规定要求外，尚应增加1组与砌体同条件养护的试块，用于检验转入常温28d 的强度。
如有特殊需要，可另外增加相应龄期的同条件养护的试块。
4、《砌体结构工程施工质量验收规范》GB50203第4.0.13条规定：当施工中或验收时出现下列情况，可采用现场检验方法对砂浆或砌体强度进行实体检测，并判定其强度：1）砂浆试块缺乏代表性或试块数量不足；2）对砂浆试块的试验结果有怀疑或有争议；3）砂浆试块的试验结果，不能满足设计要求；4）发生工程事故，需要进一步分析事故原因。
5、《砌体结构工程施工质量验收规范》GB50203第4.0.13条规定：当施工中或验收时出现下列情况，可采用现场检验方法对砂浆或砌体强度进行实体检测，并判定其强度：1）砂浆试块缺乏代表性或试块数量不足；2）对砂浆试块的试验结果有怀疑或有争议；3）砂浆试块的试验结果，不能满足设计要求；4）发生工程事故，需要进一步分析事故原因。

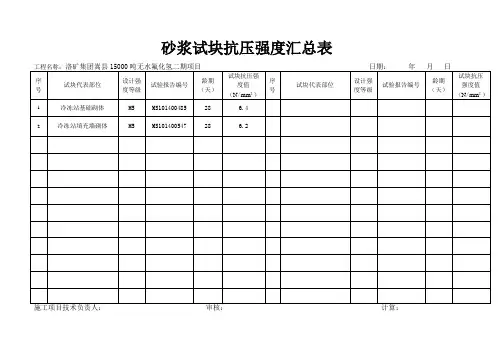

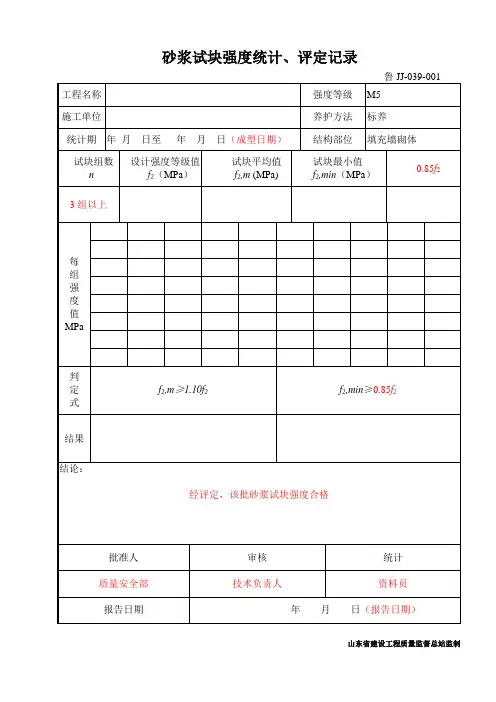

砂浆抗压强度试验报告试验表24试验编号：委托单位：试验委托人：工程名称：部位：砂浆种类：强度等级：稠度：㎝水泥品种：等级：厂别：砂产地及种类：掺合料种类：外加剂种类：制模日期：养护条件：要求龄期：要求试验日期：试块收到日期：试块制作人：负责人：审核：计算：试验：报告日期：年月日砂浆试块强度试验汇总表试验表24共页单位工程名称：第页可编辑修改砂浆试块强度统计评定记录试验表26施工单位：工程名称部位强度等级养护方法试块组数设计强度平均值最小值评定数据n=ƒm,k=mƒcu=ƒcu,min=0.75ƒm,k=每组强度值：（MPa）评定依据：《砌体体施工质量验收规范》GB50203-2002结论一、同品种、同强度等级砂浆各组试块的平均值mƒcu> ƒm,k二、任意一组试块强度ƒcu,min≥0.75ƒm,k三、仅有一组试块时其强度不应低于ƒm,k施工项目技术负责人：制表：计算：制表日期：年月日精选文档，希望能帮到您石灰类无机混合料中石灰剂量检验报告试验表27工程名称施工单位检验部位设计剂量日期取样地点桩号检验次数瓶号瓶质量（g）瓶加试样质量（g）石灰土试样质量（g）滴定试样消耗EDTA（ml）石灰剂量（%）平均值备注：负责人：审核：计算：试验：土壤最大干密度与最佳含水量试验报告试验表28工程名称：取样日期：取土地点：试验日期：土壤种类：施工单位：模筒体积（cm3）试验次数123456模筒+湿土质量（g）模筒质量（g）湿土质量（g）土壤湿密度（g/cm3）含水量之测定铝盒号码盒+湿土质量（g）盒+干土质量（g）铝盒质量（g）水份质量（g）干土质量（g）含水量（%）平均含水量（%）土壤干密度（g/cm3）最大干密度 g/cm3最佳含水量 %土壤干密度（g/cm3）含水量（%）审核：计算：试验：土壤压实度试验记录试验表29工程名称：施工单位：代表部位：击实种类：试验日期：取样桩号取样深度取样位置土样种类湿密度环刀号环刀+土质量（g）环刀质量（g）土质量（g）环刀容积（cm3）湿密度（g/cm3）干密度盒号盒+湿土质量（g）盒+干土质量（g）水质量（g）盒质量（g）干土质量（g）含水量（%）平均含水量（%）干密度（g/cm3）最大干密度（g/cm3）压实度（%）备注本试验经二次平行测定后，其平行差值不得大于规定。
混凝土抗压强度计算表详解1统计方法评定：混凝土（砂浆）试块试验结果汇总表中达到强度%，用混凝土（砂浆）的强度÷标准强度×100%（即试压结果÷强度等级×100%）n ——代表所有参与评定的混凝土组数（主体按同标号评定，分验阶段） 入1 ——查（混凝土强度检验评定标准）表........根据参与评定的组数确定。
Mfcu ——同一验收批混凝土强度的平均值Fuc ——抗压强度Fcu,min ——同一验收批混凝土强度的最小值Fcu,k ——设计混凝土强度标准值（即c20=20兆，c30=30兆） Sfcu ——同一验收批混凝土强度的标准值M 2 fcu ——同一验收批混凝土强度平均值的平方fcu,i ——第I 组混凝土试件强度值(N/mm 2)1n 1fcu2nm 2i fcu,-∑=-=n i Sfcn1/—组数强度平均数的平方组数—平方数的和同一验收批混凝土强度⨯=Sfcn∑=ni 1代表评定的每一组混凝土强度值平方后相加 nm 2fcn ——n 为组数，m 2fcn 为评定的所有试件强度的平均值再平方，计算后两数相乘n —1 所有组数减1Sfcn 为以上各数计算后相除再开平方mfcn —入1Sfcn 的计算方法：将前面计算出同代号的值代入计算 0.85fcu,k ——0.85乘以混凝土强度标准值0.95fcu,k ——0.95乘以混凝土强度标准值 ② 砂浆抗压强度计算表R n ——为砂浆强度平均值R 标 ——为砂浆设计强度等级（即M5=M5pa ，M7.5=M7.5pa ）R min ——为砂浆强度最小值③ 混凝土抗压强度计算表说明混凝土强度不低于1.15fcu,k ，当单位工程试块数量在2~9组时。
按非统计方法评定；单位工程试块数量在10组及其以上时，按统计方法进行评定。
④ 判定标准mfcu-入1Sfcu ≥0.9fcu,k统计方法fcu,min ≥入2fcu,kmfcu ≥1.15fcu,k非统计方法fcu,min ≥0.9fcu,k mfcu ——同一验收批混凝土强度的平均值——(N/mm 2)fcu,k ——设计混凝土强度的标准值——(N/mm 2)fcu,min ——同一验收批混凝土强度的最小值——(N/mm 2)Sfcu ——同一验收批混凝土强度的标准值——(N/mm 2)如Sfcu 的计算值小于0.06fcu,k 时，则取Sfcu=0.06fcu,k混凝土强度合格判定系数砂浆抗压强度计算表说明：1、同品种、同强度等级砂浆各组试块的平均强度不小于R 标2、任意一种试块强度不小于0.75R 标3、砂浆强度按单位工程为同一验收批，当单位工程种仅有一组试块时，其强度不低于R 标2非统计方法评定当试件组小于10组是，采用非评定方法评定需计算的量为：mfcu ——评定的所有试件强度平均值fcu,min ——评定的所有试件中强度的最小值1.15fcn ——1.15乘以混凝土强度标准值0.95fcn ——0.95乘以混凝土强度标准值。
目录附录C 普通混凝土试块试验数据统计方法 (1)1表1.20 (3)修改说明： (7)修改---表1.20-2 (7)修改---表1.20-2 (10)附录C 普通混凝土试块试验数据统计方法C.0.1 同一标号（或强度等级）混凝土试块28天龄期抗压强度的组数n≥30时，应符合表C.0.1的要求：表C.0.1 混凝土试块28天抗压强度质量标准C.0.2 同一标号（或强度等级）混凝土试块28天龄期抗压强度的组数30＞n≥5时，混凝土试块强度应同时满足下列要求：Rn－0.7Sn＞R标（C.0.2-1）Rn －1.60Sn ≥0.83R 标 （当R 标≥20） （C.0.2-2） 或≥0.80R 标 （当R 标＜20） （C.0.2-3）式中： Sn ——n 组试件强度的标准差，MPa 。
当统计得到的Sn ＜2.0（或1.5）MPa 时，应取Sn=2.0MPa （R 标≥20MPa ）；Sn=1.5MPa （R 标＜20Mpa ）； Rn ——n 组试件强度的平均值，MPa ； Ri ——单组试件强度，MPa ；R 标——设计28天龄期抗压强度值，MPa ； n ——样本容量C.0.3 同一标号（或强度等级）混凝土试块28天龄期抗压强度的组数5＞n ≥2时，混凝土试块强度应同时满足下列要求：≥1.15R 标 （C.0.3-1） R min ≥0.95R 标 （C.0.3-2）式中 ——n 组试块强度的平均值， MPa ； R 标——设计28天龄期抗压强度值，MPa ； R min ——n 组试块中强度最小一组的值，MPa 。
C.0.4 同一标号（或强度等级）混凝土试块28天龄期抗压强度的组数只有一组时，混凝土试块强度应满足下式要求：R ≥1.15R 标 （C.0.4）式中 R ——试块强度实测值，MPa ；R 标——设计28天龄期抗压强度值，MPa 。
()112-=∑-=n n i n i n R R S R nR n附录E 砂浆、砌筑用混凝土强度检验评定标准E.0.1 同一标号（或强度等级）试块组数n≥30时，28d龄期的试块抗压强度应同时满足以下标准：1 强度保证率不小于80％；2 任意一组试块强度不低于设计强度的85%；3 设计28天龄期抗压强度小于20.0 MPa时，试块抗压强度的离差系数不大于0.22；设计28天龄期抗压强度大于或等于20.0 MPa 时，试块抗压强度的离差系数小于0.18。
