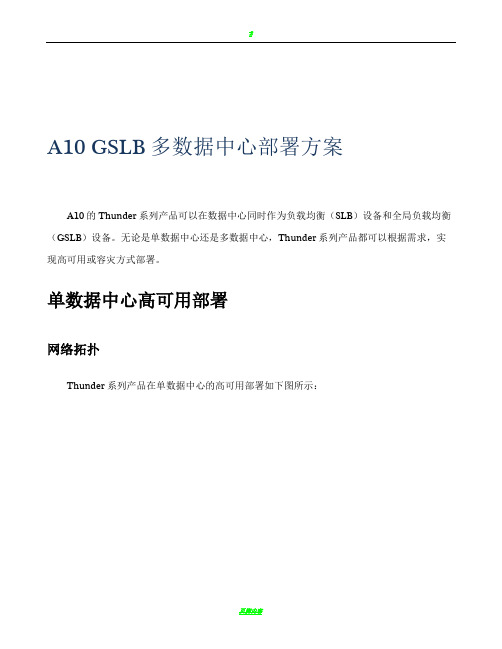

A10 GSLB多数据中心部署方案A10的Thunder系列产品可以在数据中心同时作为负载均衡（SLB）设备和全局负载均衡（GSLB）设备。
无论是单数据中心还是多数据中心，Thunder系列产品都可以根据需求，实现高可用或容灾方式部署。
单数据中心高可用部署网络拓扑Thunder系列产品在单数据中心的高可用部署如下图所示：部署方式说明Thunder作为互联网出口网关1）在数据中心的出口处，部署高性能的Thunder硬件产品，作为互联网出口链路的网关设备，实现多链路之间的负载分档和冗余备份。
2）2台Thunder设备采用HA方式部署，以实现高可用性保障。
3）2台Thunder设备之间建议部署专门的心跳线（可在设备上指定任意以太接口作为心跳口），以实现心跳监测的高可用性。
4）Thunder设备的上连接口或下连接口建议采用三层方式部署（即两台Thunder的上/下连接口需要在不同的三层子网中）。
主备设备的切换可通过主动ARP更新实现快速收敛。
5）结合Thunder产品的虚拟分区（ADP）功能，可以实现不同VLAN或不同链路群组之间的分隔部署和管理。
Thunder系列产品最大支持1024个虚拟分区，因此，可以实现最大1024个租户与传统网络、链路的分隔部署。
Thunder作为应用负载均衡（SLB）设备1）在每个数据中心中，部署Thunder产品作为SLB设备，实现对不同应用系统的负载分担功能和高可用性的要求。
2）Thunder可采用独立部署、HA双机热备方式部署或aVCS集群方式部署。
采用HA双机热备或集群方式部署时，两台或多台Thunder设备之间需要进行心跳检测。
可部署专门的以太口作为心跳接口，或利用已有的数据口作为心跳接口。
Thunder之间的心跳线如果采用交换机连接，需要交换机支持IGMP组播包转发。
3）Thunder设备建议采用旁路方式部署。
如果采用aVCS集群方式部署时，建议采用二层方式部署，在二层方式下部署，主备设备的切换为毫秒级；采用主备HA部署时建议在三层网络下部署，主备设备的切换取决于三层路由的收敛速度。
A10 Thunder系列产品特性
A10 Thunder™ ADC系列高性能下一代应用交付控制器产品线可提高客户应用的可用性、加速性和安全性。
Thunder ADC应用交付性能可高达150Gbps，具备最广泛的设备机型（物理型、虚拟型和混合型），并且具备可扩展系统资源用于满足未来的功能需求。
A10 Thunder ADC产品系列基于A10极具扩展性的ACOS®平台（Advanced Core Operating System，高级核心操作系统），并采用我们的SSMP （Symmetric Scalable Multi-Core Processing）架构，可为专属服务器、托管服务器或云数据中心提供高性能和广泛的部署方案。
A10 Thunder ADC采用最高效的软硬件系统平台，为关键服务提供均衡交付。
通过配备最出色的ADC CPU，以及内存优化、基础架构优化和数据中心降温，Thunder ADC产品系列可确保最有效地利用机架空间，最大限度地降低能耗。
A10 Thunder 930 具体参数如下：。
*****单位A10负载均衡解决方案A10 Networks Inc.目录1.项目概述 (1)2.需求分析及讨论 (1)2.1应用系统所面临的共性问题 (1)2.2需求分析 (2)3.A10公司负载均衡解决方案 (3)3.1网络结构图 (3)3.2A10负载均衡解决方案 (3)3.2.1APP Server负载均衡的实现 (4)3.2.2应用优化的实现 (4)3.3解决方案说明 (5)3.4方案的优点 (6)4.A10 AX的优点及各型号指标总结 (7)5.A10公司简介 (7)6.AX介绍 (8)6.1A10公司AX简介 (8)AX系列功能 (8)1.项目概述2.需求分析及讨论2.1应用系统所面临的共性问题随着用户量增大及业务的发展，一个应用系统往往会出现各种问题。
瓶颈可能出现在服务器、存储、网络设备，带宽等的性能不足，而运行一旦出现故障给业务带来的影响范围是巨大的，服务器可能出现的问题表现为如下几点：◆高可用问题关健性应用要求7*24稳定运行不被中断，高可用性问题被放在首要位置。
◆利用“不平衡”现象数据的大集中使得服务器的访问压力日益增大，服务器性能往往会成为一个系统的瓶颈，随着性能问题的产生，单点故障的发生也将比较频繁，为了解决这些问题，传统的方式多为采取更换更好的服务器并且采用双机备份系统提供服务的方式,这样必然存在一半的资源浪费的情况,而在压力不断上升的情况下，这种动作讲不断的重复，不但服务器的利用率不平衡，而且持续引起投资的浪费。
◆“峰值”问题服务器的处理多存在“波峰”和“波谷”的变化。
而且“波峰”时，业务量大小的变化又不规律，这就使服务器不得不面对“峰值堵塞”问题。
原有解决方法为增加服务器或主机数量，提高处理能力。
但仍存在性能不平衡问题，且这样做，投资成本大。
◆多米诺”现象单台服务器的设置，不可避免会出现“单点故障”，需要进行服务器“容错”。
为实现容错，往往在主服务器旁安置一台或多台备份服务器。
A10服务器负载均衡解决⽅案解读1SJ tit works***** 单位A10负载均衡解决⽅案A10 Networks Inc.1SJ tit works⽬录1.项⽬概述 (1)2.需求分析及讨论 (1)2.1应⽤系统所⾯临的共性问题 (1)2.2需求分析 (2)3.A10公司负载均衡解决⽅案 (3)3.1⽹络结构图 (3)3.2A10负载均衡解决⽅案 (3)3.2.1APP Server负载均衡的实现 (4)3.2.2应⽤优化的实现 (4)3.3解决⽅案说明 (5)3.4⽅案的优点 (6)4.A10 AX的优点及各型号指标总结 (7)5.A10公司简介 (7)6.AX介绍 (8)6.1 A10公司AX简介 (8)AX系列功能 (8)1. 项⽬概述2. 需求分析及讨论2.1应⽤系统所⾯临的共性问题随着⽤户量增⼤及业务的发展，⼀个应⽤系统往往会出现各种问题。
瓶颈可能出现在服务器、存储、⽹络设备，带宽等的性能不⾜，⽽运⾏⼀旦出现故障给业务带来的影响范围是巨⼤的，服务器可能出现的问题表现为如下⼏点：⾼可⽤问题关健性应⽤要求7*24稳定运⾏不被中断，⾼可⽤性问题被放在⾸要位置。
利⽤“不平衡”现象数据的⼤集中使得服务器的访问压⼒⽇益增⼤，服务器性能往往会成为⼀个系统的瓶颈，随着性能问题的产⽣，单点故障的发⽣也将⽐较频繁，为了解决这些问题，传统的⽅式多为采取更换更好的服务器并且采⽤双机备份系统提供服务的⽅式，这样必然存在⼀半的资源浪费的情况，⽽在压⼒不断上升的情况下，这种动作讲不断的重复，不但服务器的利⽤率不平衡，⽽且持续引起投资的浪费。
“峰值”问题服务器的处理多存在“波峰”和“波⾕”的变化。
⽽且“波峰”时，业务量⼤⼩的变化⼜不规律，这就使服务器不得不⾯对“峰值堵塞”问题。
原有解决⽅法为增加服务器或主机数量，提⾼处理能⼒。
但仍存在性能不平衡问题，且这样做，投资成本⼤。
多⽶诺”现象单台服务器的设置，不可避免会出现“单点故障”，需要进⾏服务器“容错”。
图7-4A10 AX 1030外观图产品概述1. 产品定位革命性的新架构创新的高级特性内含全部功能最佳性价比领导者A10网络的AX系列高级流量管理设备是为了满足不断增长的网站、运营商、和企业需求而设计的。
AX提供智能4-7层应用处理能力与业界领先的性能和可扩展性，以具有竞争力的价格满足关键业务需求。
A10网络的AX系列高级流量管理设备是为了满足不断增长的网站、运营商、和企业需求而设计的。
AX提供智能4-7层应用处理能力与业界领先的性能和可扩展性，以具有竞争力的价格满足关键业务需求。
供真正的可扩展的性能。
具有丰富的第7层特性和aFleX脚本语言的AX系列可以集成到任何数据中心以提供先进的Web应用交付解决方案。
AX还包括了目前市场上所有服务器负载均衡设备中最全面的IPv6和网络地址转换（NAT）功能。
AX的高级服务器负载均衡和灵活的健康检查能力确保应用程序的可用性和可靠性。
AX系列标配的冗余组件和高可用性设计可以确保为所有类型应用提供无间断服务的可用性。
利用AX系列的线速安全防御和安全电子邮件功能，用户可以部署覆盖整个数据中心的网络层攻击防御保护，以确保关键服务的业务连续性。
2. 主要优点业界领先的应用层性价比◆任何测试项均有卓越性能——4层每秒新建连接（CPS），7层每秒新建连接，每秒SSL交易数量，RAM缓存和4-7层吞吐量。
◆高端的AX5200在一个2U的紧凑型平台上提供超过300万的4层CPS。
◆业界最佳的性能，按照每瓦特、每美元、或每机架单元计算。
◆高级核心操作系统（ACOS）提供多线程化的性能并且对多CPU多内核进行调优以满足将来更高性能的扩展需求。
◆特别设计的硬件提供高效的包缓冲管理、TCP连接复用、SSL加速，支持IPv4和IPv6，以及更多的功能等等。
◆提供10/100/1000M接口和10G接口。
应用可用性，可扩展性和灵活性◆ACOS旨在提供一个可扩展的、灵活的平台。
◆为应用提供99.999 ％可靠性。
Al0网络新品主打高性能作者：暂无来源：《计算机世界》 2013年第20期本报记者邹大斌A10 网络发布了新名为“Thunder”的系列统一应用服务网关产品，主打高性能和高吞吐能力。
A10网络日前发布三款新的统一应用服务网关。
这三款产品并不属于A10网络现有的AX系列，而是归属于一个新的名为“Thunder”的系列，分别为Thunder 6430/6430s和Thunder 5430S。
该新产品涵盖了ADC和服务器负载均衡，均为高端产品，主要面向运营商、大型网站和企业应用、高密度部署和多厂商数据中心的整合。
更高性能如今，作为一种改善用户网络访问体验的有效手段，应用交付被越来越多的企业采用。
实践中，实现应用交付的技术很多，但最直观的体验改进莫过于ADC设备本身的处理能力大幅提升，而且最好是以一种高性价比的方式，这样既能提高用户的访问速度，同时也不会增加太多经济负担。
A10网络此次推出的“Thunder”系列也是这一思路。
正如“Thunder（雷电）”所寓意的那样，该系列产品主打高性能，从而也为业界提供了新的选择。
“我们的‘Thunder’系列通过软硬结合的方式，实现了更高的吞吐量、更多的每秒新建连接，能让用户以最紧凑的方式整合智能云服务的系列解决方案模块，提供统一应用服务网关。
”A10网络亚太区总经理韦嘉告诉本报记者。
A10 网络是ADC市场的新生力量，成立于2004年的A10网络曾推出了业内首款基于多核、多CPU架构的ADC产品和第一款64位操作系统的ADC产品。
如今，其可扩展性高级核心操作系统（ACOS）和64位的硬件平台是其ADC参与市场竞争的利器。
据悉，ACOS操作系统采用了高效共享内存架构以提高其处理能力，该系统专为多核多处理器设计，充分利用超级并行计算处理技术，以及其独有的“零拷贝”、“零中断”、“零锁定”等技术，让CPU线性处理应用流程，从而提供比业内其他同类产品更高的性能、更大的吞吐量、更小的延迟和更高的效能。
