驻波测试仪使用方法SITE MASTER 使用方法：1、频率—驻波比校验部分：第一步：按面板上的ON/OFF开关键开机。

第二步：按ENTER键继续。

按MODE键，用上下箭头选择频率—驻波比，ENTER键确认。

第三步：选择频率或距离。

（1）按FREQ/DIST键（2）按F1键（3）用数字键或上下箭头键输入要求的起始频率（4）按ENTER键设置F1为要求的频率（5）按F2键（6）用数字键或上下箭头键输入要求的截止频率（7）按ENTER键设置F2为要求的频率检查显示的起始、截止频率是否和要求的一致。

（8）按AMPLITUDE键（9）按底线键（10）用数字键或上下箭头键输入要求的起始频率（11）按ENTER键设置底线为要求的频率（12）按顶线键（13）用数字键或上下箭头键输入要求的截止频率（14）按ENTER键设置顶线为要求的频率检查显示的起始、截止频率是否和要求的一致。

第四步：在测试端口插上校准器第五步：按数字3键检验第六步：按ENTER键进行检验确认第七步：查看屏幕左上角是否出现“CAL ON”信息，以确认检验是否正确完成，如屏幕左上角显示“CAL OFF”信息，即说明SITE MASTER还没有校准。

校验完成后，即可在测试端口连接扇区收、发端口测试频率—驻波比。

第八步：按数字9键（SAVE DISPLAY）来命名该测试的曲线，然后按ENTER确认。

?2、故障定位—驻波比校验部分：按MODE键，用上下箭头选择故障定位—驻波比，ENTER键确认。

第一步：选择频率或距离。

（15）按FREQ/DIST键（16）按D1键（17）用数字键或上下箭头键输入要求的起始距离（18）按ENTER键设置D1为要求的频率（19）按D2键（20）用数字键或上下箭头键输入要求的截止频率（21）按ENTER键设置D2为要求的频率检查显示的起始、截止频率是否和要求的一致。

（22）按AMPLITUDE键（23）按底线键（24）用数字键或上下箭头键输入要求的起始频率（25）按ENTER键设置底线为要求的频率（26）按顶线键（27）用数字键或上下箭头键输入要求的截止频率（28）按ENTER键设置顶线为要求的频率检查显示的起始、截止频率是否和要求的一致。

MP1590B 简易操作手册第一部分SDH/SONET/OTN系统的测试1,速率和映射结构的选择MP1590B如果没有安装以太网模块,会进自动进入到设置屏幕(如果它没有进入设置屏幕,按一下屏幕右上角的Setup键,MP1590B就会进入设置屏幕).在该屏幕下,选择Signal菜单,界面如下:该屏幕中有四个标签,其中在Interface标签中选择速率,在Mapping中选择映射结构.Interface标签中的各项设置内容分别为:1)Tx,Rx setting: TX&RX 仪表的发送和接收设置一致TX/RX. 仪表的发送和接收可以分别设置2)Meas. Mode Out-of-Service 设置为断业务的测试In-Service 设置为在线测试3)Bit rate 选择速率和测试波长4)Attenuation 在发送信号上加衰耗(该功能为选项)5)ON/OFF 该按键控制光口的发光.6)Reference clock input 选择仪表的时钟来源,一般情况下使用Internal内时钟7)Reference clock output和Sync. Output 设置两种时钟输出信号,用于其他用途,一般情况下不使用.Mapping标签中,选择测试信号的映射类别,如下图:各个设置项的内容分别为:1)MappingOTN:设置OTN信号的映射结构(如果在Interface标签中选择OTN速率,则出现此设置项),在选择栏单击鼠标进入设置屏幕.SDH:设置SDH信号的映射结构,在选择栏单击鼠标进入设置屏幕,如下:用鼠标选择合适的映射结构,并按OK键确认退出.对于选择通道编码的设置将在Assist窗口中进行,如下示例:2)OTNFEC Encode/Decode:FEC功能的开关.(如果在Interface标签中选择OTN速率,则出现此设置项)3)Test pattern: 选择测试图案的长度,一般情况下仪表会提供默认选择.4)Invert: 码型反转的选择,ON为反转,OFF不反转.Signal菜单中的另外两个标签Construction和Guide起辅助的功能,其中Construction中可以设置PDH支路信号的插入和取出功能; Guide标签起帮助功能,可以指导用户在完成设置后的连接操作.2,测试的连接方式:所有的测试共可分为断业务的离线测试和有业务的在线测试,他们的连接分别如下:1) 断业务的离线测试2) 有业务的在线测试在线测试有两种实现方式:第一种方式是使用高阻跨接的三通方式(对电信号)或者使用分光器(对光信号),这种方式的连接如下:第二种方式是使用仪表的通过模式,将MP1590B串在被测信号中.这种方式的连接如下:使用仪表的通过模式进行在线测试时,需要做两方面的设置:第一,将Setup窗口中Signal菜单屏幕下的Meas. Mode选择栏设为In-Service;第二,将该屏幕中的Through选择栏设为Transparent.3,相关测试项目1)误码和告警的测试连接方式:离线或者在线.完成速率和映射结构的选择后,按一下TestWindow键进入测试屏幕,该屏幕有两种显示方式:单窗口显示或四个窗口显示.这两种显示方式可以通过重复按TestWindow键进行切换.在四窗口显示方式下,能看到TestMenu, Result, Analyze, Assist四个窗口.测试误码和告警时,首先,在TestMenu窗口中选择Manual菜单,此时该窗口中会出现多个标签,在Mode标签的Mode设置项上选择测试方式:如果是手动测试,选择Manual;如果是指定测试时间的测试,则选择Single,并指定需要的测试时间长度.其次,在Result窗口选择Error/Alarm菜单.大致如下图:按下仪表面板上的Start/Stop键启动测试.在Result中就可以看到测试结果.如果Analyze窗口中也选择了Error/Alarm菜单,则在Analyze窗口中可以看到图形化的测试结果.2)G系列和M系列的误码性能测试.连接方式:离线或者在线TestMenu窗口中仍然选择Manual菜单,把Result窗口中的菜单选成Performance(G)或Performance(M),界面分别显示如下:G系列性能测试界面M系列性能测试界面选择好相关测试菜单后,按下仪表面板上的Start/Stop键启动测试.3)输出抖动测试连接方式:离线或者在线TestMenu窗口中仍然选择Manual菜单,在其Jit/Wand标签中选择测试范围和测试滤波器.如下图:把Result窗口中的菜单选成Jitter/Wander, 按下仪表面板上的Start/Stop键启动测试,观察抖动的峰峰值.测试的时候可以将Result窗口中的Start状态换成Elapsed,以此来了解抖动的测试时间,大约2分钟后就可以停止测试,记录下抖动的峰峰值.测试完HP1+LP滤波器下的结果后,再选择HP2+LP滤波器进行测试.4)指针变化的测试连接方式:离线或者在线TestMenu窗口中仍然选择Manual菜单,设置好测试时间长度.把Analyze窗口中的菜单选成Pointer Monitor.如下:按下仪表面板上的Start/Stop键启动测试.5)开销字节的观察连接方式:离线或者在线TestMenu窗口中仍然选择Manual菜单.把Analyze窗口中的菜单选成Data Monitor(SDH).如下:该窗口的四个标签OH;PTR,K1/K2;Path trace;Payload分别显示了SDH信号的16进制的开销字节,AU和TU指针,J0,J1,J2等通道追踪标识符,以及净荷部分.6)频偏的测试连接方式:离线或者在线TestMenu窗口中仍然选择Manual菜单.把Analyze窗口中的菜单选成Frequency monitor.如下:7)接收信号的功率测试连接方式:离线或者在线TestMenu窗口中仍然选择Manual菜单.把Analyze窗口中的菜单选成Optical power meter.如下:8)TestMenu窗口在选择Manual菜单时,其他标签的功能Err/Alm标签: 用于产生误码和告警PTR,K1/K2标签: 用于产生指针调整和K1,K2字节Offset标签: 用于产生频偏Jit/Wand标签的Tx部分: 用于手动地产生抖动调制信号9)传输环回时延的测试连接方式:离线.在TestMenu窗口中选择Delay菜单.Result窗口也随着改变.按下仪表面板上的Start/Stop键启动测试.测试界面如下:10)APS倒换时间的测试连接方式:离线.在TestMenu窗口中选择APS test菜单.Result窗口也随着改变.在TestMenu 窗口的APS test标签下有RX measurement的选择栏,将其设置为Repeat,在Trigger 选择栏中选择触发条件.相关的界面如下:按下仪表面板上的Start/Stop键启动测试.在断开主用光纤的同时,APS倒换时间的结果就在Result窗口中显示出来.11)抖动容限的测试连接方式:离线.在TestMenu窗口中选择Jitter tolerance菜单.Result窗口也随着改变.在TestMenu窗口的Jitter tolerance标签下有Mask table的选择栏,从中选择所需的容限模板. Tolerance table 的选择最好与Mask table的选择一致,它给出了容限测试所使用的频率点. 相关的界面如下:。

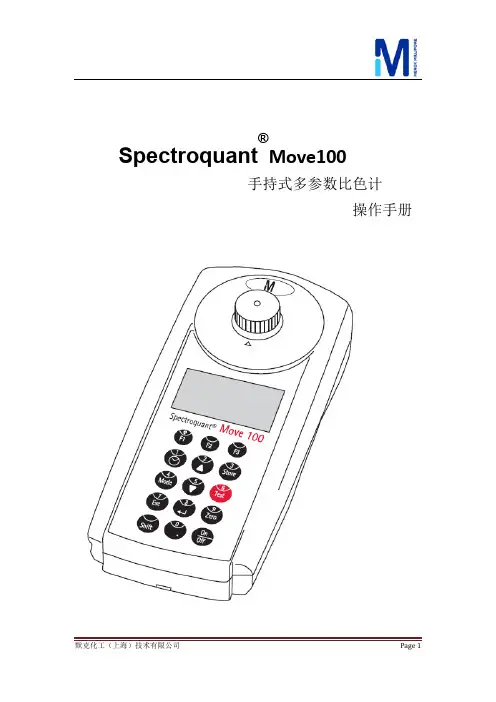

Spectroquant ®Move100手持式多参数比色计操作手册目录1 准备工作. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31.1 包装内容. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . .. . . . . . . . . . . . . . 31.2 装入可充电电池. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31.2.1 更换电池组. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41.2.2 储存数据－重要信息. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41.3 键盘说明. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41.4 首次启动MOVE100 多参数比色计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51.5 模式Mode 菜单一览. . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . .121.6 设置语言. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .131.7 删除数据. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .141.8 设置时间日期. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . .. . . . . . . . . 141.9 显示日期时间. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . .151.10 自动关机功能. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . .151.11 屏幕背景光. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . .152 工作状态. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .162.1 选择测试方法. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162.2 使用测试试剂进行测试. . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . .182.3 多层次测试. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 222.4 更改测试结果参考当量. . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . .232.5 测试吸光度. . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . 242.6 用户反应时间倒计时(计时器功能) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .252.7 储存测试结果. . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . 262.8 调用储存的测试信息. . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . 272.8.1 调用储存的所有测试结果. . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . 272.8.2 调用一定日期范围内的测试结果. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 282.8.3 调用一定储存代码范围内的测试结果. . . . . . . . . . . . . . . . . . . . . . . . . 292.8.4 调用一定测试方法范围的储存结果. . . . . . . . . . . . . . . . . . . . . . . . . . . 31 2.9 删除储存的测试结果. . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32准备工作1.1 包装内容Spectroquant® Move100多参数比色计的标准包装包含以下内容：•1个装在塑料便携箱里的多参数比色计•1套可充电电池包（型号AA/LR6）（a）•1个16mm圆形比色皿适配器（b）•1个16mm圆形比色皿适配器盖子（c）•1个24mm圆形比色皿适配器盖子（d）•1把螺丝刀（e）•英文操作手册•质量证明1.2 装入可充电电池/锂电池在初次使用仪器之前，可充电电池要先进行安装。

质谱仪使用说明一、开机：1、打开氦气（0.5-0.6mpa）、氢气（0.4-0.6mpa）、空气（0.4mpa）开关。

2、打开电脑开关，选择Administrator用户。

3、打开气相和质谱开关，等待质谱信号灯由红灯变为黄灯在闪烁。

4、等待电脑右下角通讯图标变为黄在色三角叹号，打开软件（Tubomass）点击OK进入主页面。

5、点击左侧眼镜图标（Tune page）进入协调界面。

选择option---pump on（抽真空），改传输线温度（Inlet line Temp）为290度，离子源温度（Souse Temp）为220度，保存设置。

（真空度抽好的标志，Diagnostics中Tubospeed示数为100，或红黄绿圆环中指针在绿色区域示数为4.0*e-5左右。

等待10-30min，仪器稳定后。

）6、仪器检漏；在协调界面中，改示数如表中所示点击右下角Press for standby变为绿色，查看H2O%>N2%>O2%，并改变Gain值，观察峰形，峰形应该对称显示。

点击右下角Press for standby变为红色关闭。

【如果漏气如氮气峰搞特别高，水和氧气低则可能是管路中富集氮气，要松动氮气与仪器连接螺丝，用氦气冲管路大约1min；或者氮气氧气峰比水峰高，则紧一下柱箱中的四个螺丝。

】7、设置气相触屏：A-cap 温度为300度；Oven初始温度设为300度（目的老化柱子使仪器稳定）；A-FID 温度为350度，等A-FID温度大于100度时，在tools--配置中设置氢气流量为45ml/min。

手动点火（点火成功后，仪器信号值在1.5mv左右，注意观察仪器Ready，炉温300度下，看FID信号值波动情况，等20-30min信号值稳定后。

）等主界面左侧General status变为No Method表示气相正常。

二、样品处理1、在固相萃取柱中加入0.5mL 正戊烷。

2. 待正戊烷被固定相完全吸附后，用0.25mL 注射器吸取约0.1mL 试样滴入固相萃取柱中的筛板上。
