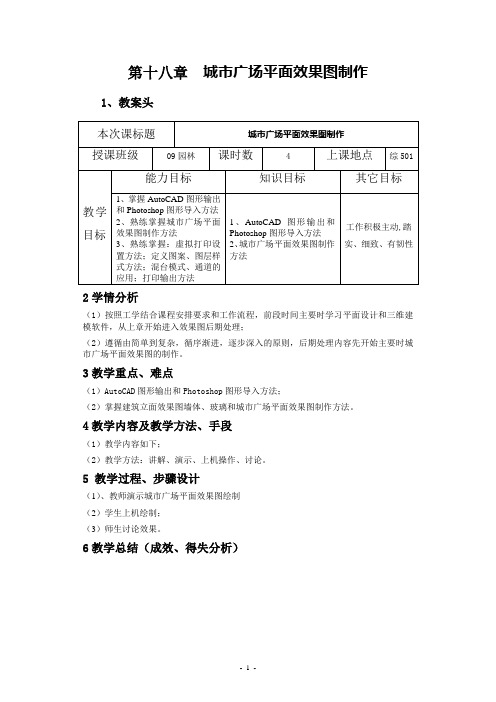

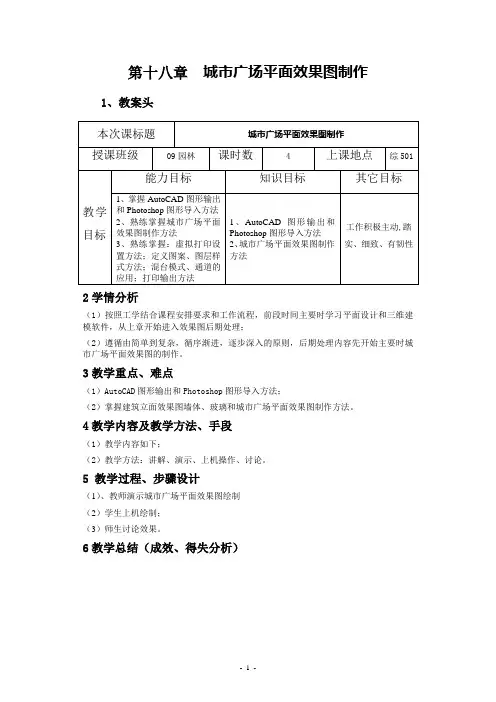

第十八章城市广场平面效果图制作1、教案头2学情分析（1）按照工学结合课程安排要求和工作流程，前段时间主要时学习平面设计和三维建模软件，从上章开始进入效果图后期处理；（2）遵循由简单到复杂，循序渐进，逐步深入的原则，后期处理内容先开始主要时城市广场平面效果图的制作。

3教学重点、难点（1）AutoCAD图形输出和Photoshop图形导入方法；（2）掌握建筑立面效果图墙体、玻璃和城市广场平面效果图制作方法。

4教学内容及教学方法、手段（1）教学内容如下；（2）教学方法：讲解、演示、上机操作、讨论。

5 教学过程、步骤设计（1）、教师演示城市广场平面效果图绘制（2）学生上机绘制；（3）师生讨论效果。

6教学总结（成效、得失分析）教学内容18.1 Photoshop后期制作园林图概述18.1.1 AutoCAD图形输出在AutoCAD中完成园林平面图的绘制后，要仔细地推敲，确定各部分不再改动，再进行下一步导入Photoshop中的工作。

AutoCAD图形文件完成后，图形的输出主要有以下两种：1)直接输出法在AutoCAD 2005软件中，单击【文件】／【输出】选项，在打开的“输出数据”对话框中，在【文件类型：】下拉框中选择“封装PS*.eps”，在【文件名：】中输入文件名后，再通过【保存于：】选择指定图形输出的位置，然后单击【确定】按钮，返回图形界面。

在前面的章节中已经介绍了这种方法，其特点是使用方便、快捷，实用。

用Photoshop 打开此格式文件时，可通过调整分辨率和图像的长、宽数值，确定图像文件的大小。

用这种方法可以打印出需要的任何大小图幅的图像。

2)虚拟打印法通过设置虚拟打印机，进行图形的打印输出，把输出的模型导入Photoshop进行后期制作处理。

虚拟打印法有JPG、BMP两种输出格式。

●输出JPG格式：单击【文件】／【打印】，打开“打印一模型”对话框，如图9-la所示。

在“打印／绘图仪”区域，打开【名称】下拉表框，选择“PublishToWeb.JPG.pc3”，如图9-Ia所示。

总平面图的作用【导读】拟建项目总平面图被审查同意后，其主要作用有以下几个方面：（1）是城市规划行政主管部门确定建设用地范围和面积的科学依据。

（2）是城市规划行政主管部门核发建设用地规划许可证的依据。

（3）是建设项目是否珍惜用地、合理用地、节约用拟建项目总平面图被审查同意后，其主要作用有以下几个方面：（1）是城市规划行政主管部门确定建设用地范围和面积的科学依据。

（2）是城市规划行政主管部门核发建设用地规划许可证的依据。

（3）是建设项目是否珍惜用地、合理用地、节约用地的依据。

（4）是建设项目开展扩初设计的前提的依据。

（5）是房产、土地管理部门审批动迁、征用、划拨土地手续的前提。

（6）是建设工程进行建设审查的必要条件。

（7）是建设工程设计方案的依据。

（8）是城市规划行政主管部门核建设工程规划许可证的依据。

建筑设计方案报批应提交和领取的资料一、应提交的资料：1、用地现状图。

2、经城市规划管理局批准的详细规划平面图。

3、建筑设计方案2个以上，包括建筑平面图、单体建筑平、立、剖面图，彩色效果图或建筑模型。

4、其他有关资料。

二、应领取的资料：1、建设工程设计方案审查意见。

2、方案报批意见。

3、有关资料。

项目初步设计首先，封面要求如下：项目名称：主管部门：建设单位(章)：项目负责人:项目监管责任人:(一般为厅相关业务单位负责人)项目法人代表及联系电话：建设地点：建设期限：编写单位(章)、人员及联系电话：编写时间：格式及要求：第一章总论。

包括项目建设背景、目标和任务，设计依据，设计范围等。

第二章总平面布置。

包括项目总图布置和总图主要技术指标等。

第三章设计内容（即：主要建设内容）第四章工艺设计1、工艺技术方案（1）拟建项目工艺技术选择的原则或路线。

（2）拟建项目工艺技术方案。

（3）编制工艺流程框图、各工艺环节的技术参数或说明。

（4）阐述所选工艺技术的先进性、成熟性、可靠性及经济实用性。

2、设备方案：根据项目类别、工艺技术要求、建设标准，选择配置相应的仪器设备，阐述拟选工艺设备和附属配套设备的依据和理由，并编制仪器设备清单，将已有和新增分别列表；仪器设备清单内容包括设备名称、规格、单位、数量及主要技术参数说明等。

总平面效果图教程一、在ps中打开文件！从cad中导入的是位图文件，但是一般情况下这只是一幅彩色稿。

无论是bmp还是tif文件，我一般习惯用转换格式的方式改变为黑白格式，这样转换可以保持精度，其他的转换方式多多少少都会有点损失。

1.先转换为gray模式。

2.在gray模式中调整对比度，调到最大。

3.再转换回RGB模式。

好了，一幅黑白稿出现了！二. 分离图线。

有些人可能喜欢不分。

我习惯分离图线层，因为这样好处有如下：1.所有的物体可以在图线下面来做，一些没有必要做的物体可以少做或不做。

节省了很多时间。

2.物体之间的互相遮档可以产生一些独特的效果！3.图线可以遮挡一些物体因选取不准而产生的错位和模糊，使边缘看起来很整齐，使图看起来很美。

具体步骤是以colour range 选取方式选中白色，删除。

现在图线是单独的一层了。

把这层命名为图线层。

三. 分离成功。

为了观察方便可以在图线后增加一层填充为白色，当然也可直接填充绿色变草地层，白色的好处是画超级大平面图的时候会比较容易了解自己的进度从现在开始，我每个新增加的图层都会命名。

原因：1.个人习惯。

2. 可以有效防止产生大量无用的废层和无物体层（即空层）。

3. 方便别人，将来别人修改你的图能够很轻松地找到每个物体。

四. 种树。

现在开始栽树。

需要说明的是，通常我都习惯最后种树，因为树木通常是位图导入，大量的复制会占用机器的内存。

这幅图例外，先种树，是因为这张图既要表现建筑又要表现绿化和景观。

先种树可以定下整个图的整体颜色倾向，基调。

先种树，大小植物，再调他们的色彩倾向，你认为应该调什么色调完全凭个人的感觉啦。

这张图定的基调是偏黄绿色调的暖灰。

五. 接着做道路和铺装。

选取区域的时候可以用各种选择工具，不要拘泥于一种工具。

填色后调颜色，要和树木色彩协调。

注意道路的颜色一定不要用纯灰色的，尽量做成冷灰或暖灰，我这里做成偏黄绿色色调！六. 做基础设施和地面小装饰，如停车场，沟，支架，彩色钢板等，然后调色，和整体色彩要协调。
