绘制好施工现场总平面布置图的方法【最新版】

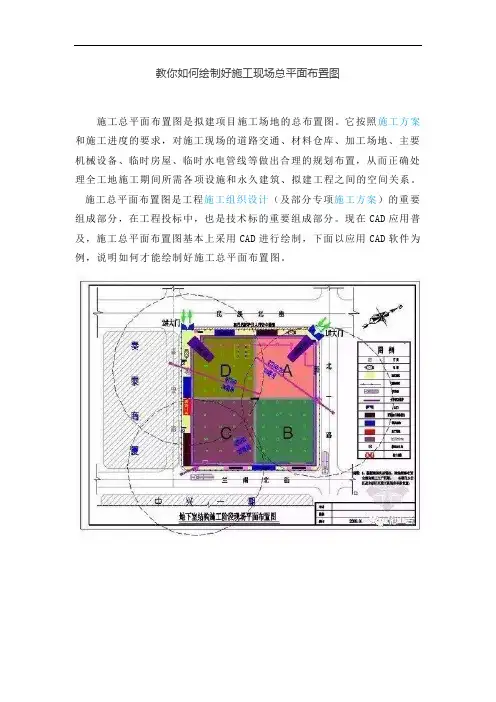

教你如何绘制好施工现场总平面布置图施工总平面布置图是拟建项目施工场地的总布置图。

它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

施工总平面布置图是工程施工组织设计（及部分专项施工方案）的重要组成部分，在工程投标中，也是技术标的重要组成部分。

现在CAD应用普及，施工总平面布置图基本上采用CAD进行绘制，下面以应用CAD软件为例，说明如何才能绘制好施工总平面布置图。

施工总平面布置图绘制依据1、各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。

2、建设项目的现场考察情况（周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等）。

3、建设项目的建筑概况、施工方案、施工进度计划，以便了解各施工阶段情况，合理规划施工场地。

4、各种建筑材料构件、加工品、施工机械和运输工具一览表(含需要数量及外廓尺寸等信息)，以便规划工地内部的储放场地和运输线路。

5、各构件加工厂规模、仓库及其他临时设施的需求数量及规格。

6、《建设工程施工现场消防安全技术规范》GB 50720-201 1、《施工现场临时建筑物技术规范》JGJ/T 188-2009。

7、当地主管部门和建设单位关于施工现场安全文明施工的相关规定，施工单位安全文明施工标准。

2施工总平面布置图绘制原则1、在满足施工要求的前提下，少占地，不挤占交通道路。

2、主要施工机械设备的布置满足施工需求。

3、最大限度的压缩场内运输距离，尽可能避免二次搬运。

4、在满足施工需要的前提下，临时工程越小越好，以降低临时工程费。

5、充分考虑劳动保护，环境保护，技术安全，消防要求等。

6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。

画好施工总平面图的五个步骤一、布置原则1、施工平面布置应严格控制在建筑红线之内。

2、平面布置要紧凑合理，尽量减少施工用地。

3、尽量利用原有建筑物或构筑物。

4、合理组织运输，保证现场运输道路畅通，尽量减少二次搬运。

5、各项施工设施布置都要满足方便施工、安全防火、环境保护和劳动保护的要求。

6、在平面交通上，要尽量避免土建、安装以及其他各专业施工相互干扰。

7、符合施工现场卫生及安全技术要求和防火规范。

8、现场布置有利于各子项目施工作业。

9、考虑施工场地状况及场地主要出入口交通状况。

10、结合拟采用的施工方案及施工顺序。

11、满足半成品、原材料、周转材料堆放及钢筋加工需要。

12、满足不同阶段、各种专业作业队伍对宿舍、办公场所及材料储存、加工场地的需要。

13、各种施工机械既满足各工作面作业需要又便于安装、拆卸。

14、实施严格的安全及施工标准，争创省级安全文明工地。

二、布置内容1、拟建的建筑物或构筑物，以及周围的重要设施。

2、施工用的机械设备固定位置。

3、施工运输道路。

4、水源、电源、变压器位置，临时给排水管线和供电、动力设施。

5、施工用生产性、生活性设施（加工棚、操作棚、仓库、材料堆场、行政管理用房、职工生活用房等）。

6、机械站、车库位置。

7、一切安全、消防设施位置。

三、布置步骤场外交通的引入（铁路运输、水路运输、公路运输）→仓库与材料堆场的布置→加工场布置→布置内部运输道路→行政与生活临时设施布置→临时水电管网及其他动力设施的布置1、场外交通的引入设计全工地性施工总平面图时，首先应从研究大宗材料、成品、半成品、设备等进入工地的运输方式入手。

当大宗材料由铁路运来时，首先要解决铁路的引入问题; 当大批材料是由水路运来时，应首先考虑原有码头的运用和是否增设专用码头问题;当大批材料是由公路运入工地时，由于汽车线路可以灵活布置，因此，一般先布置场内仓库和加工场，然后再布置场外交通的引入。

2、仓库与材料堆场的布置通常考虑设置在运输方便、位置适中、运距较短并且安全防火的地方。

教你如何绘制好施工现场总平面布置图施工总平面布置图是拟建项目施工场地的总布置图。

它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

施工总平面布置图是工程施工组织设计（及部分专项施工方案）的重要组成部分，在工程投标中，也是技术标的重要组成部分。

现在CAD应用普及，施工总平面布置图基本上采用CAD进行绘制，下面以应用CAD软件为例，说明如何才能绘制好施工总平面布置图。

一、施工总平面布置图绘制依据1、各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。

2、建设项目的现场考察情况（周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等）。

3、建设项目的建筑概况、施工方案、施工进度计划，以便了解各施工阶段情况，合理规划施工场地。

4、各种建筑材料构件、加工品、施工机械和运输工具一览表(含需要数量及外廓尺寸等信息)，以便规划工地内部的储放场地和运输线路。

4、各构件加工厂规模、仓库及其他临时设施的需求数量及规格。

5、《建设工程施工现场消防安全技术规范》GB 50720-2011、《施工现场临时建筑物技术规范》JGJ/T 188-2009。

6、当地主管部门和建设单位关于施工现场安全文明施工的相关规定，施工单位安全文明施工标准。

二、施工总平面布置图绘制原则1、在满足施工要求的前提下，少占地，不挤占交通道路。

2、主要施工机械设备的布置满足施工需求。

3、最大限度的压缩场内运输距离，尽可能避免二次搬运。

4、在满足施工需要的前提下，临时工程越小越好，以降低临时工程费。

5、充分考虑劳动保护，环境保护，技术安全，消防要求等。

6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。

施工现场平面布置图如何绘制施工总平面布置图是拟建项目施工场地的总布置图。

它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

施工总平面布置图是工程施工组织设计（及部分专项施工方案）的重要组成部分，在工程投标中，也是技术标的重要组成部分。

现在CAD应用普及，施工总平面布置图基本上采用CAD进行绘制，下面以应用CAD软件为例，说明如何才能绘制好施工总平面布置图。

一施工总平面布置图绘制依据标题1、各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。

2、建设项目的现场考察情况（周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等）。

3、建设项目的建筑概况、施工方案、施工进度计划，以便了解各施工阶段情况，合理规划施工场地。

4、各种建筑材料构件、加工品、施工机械和运输工具一览表(含需要数量及外廓尺寸等信息)，以便规划工地内部的储放场地和运输线路。

5、各构件加工厂规模、仓库及其他临时设施的需求数量及规格。

6、《建设工程施工现场消防安全技术规范》GB 50720-2011、《施工现场临时建筑物技术规范》JGJ/T 188-2009。

7、当地主管部门和建设单位关于施工现场安全文明施工的相关规定，施工单位安全文明施工标准。

二施工总平面布置图绘制原则1、在满足施工要求的前提下，少占地，不挤占交通道路。

2、主要施工机械设备的布置满足施工需求。

3、最大限度的压缩场内运输距离，尽可能避免二次搬运。

4、在满足施工需要的前提下，临时工程越小越好，以降低临时工程费。

5、充分考虑劳动保护，环境保护，技术安全，消防要求等。

6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。

如何绘制好施工现场总平面布置图蔡希杰/ 文施工总平面布置图是拟建项目施工场地的总布置图。

它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

施工总平面布置图是工程施工组织设计（及部分专项施工方案）的重要组成部分，在工程投标中，也是技术标的重要组成部分。

现在CAM用普及，施工总平面布置图基本上采用CAO!行绘制，下面以应用CAD软件为例，说明如何才能绘制好施工总平面布置图。

、施工总平面布置图绘制依据1、各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。

2、建设项目的现场考察情况（周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等）。

3、建设项目的建筑概况、施工方案、施工进度计划，以便了解各施工阶段情况，合理规划施工场地。

4、各种建筑材料构件、加工品、施工机械和运输工具一览表（含需要数量及外廓尺寸等信息），以便规划工地内部的储放场地和运输线路。

5、各构件加工厂规模、仓库及其他临时设施的需求数量及规格。

6《建设工程施工现场消防安全技术规范》GB50720-2011、《施工现场临时建筑物技术规范》JGJ/T 188-2009 。

7、当地主管部门和建设单位关于施工现场安全文明施工的相关规定，施工单位安全文明施工标准。

三、施工总平面布置图绘制原则1、在满足施工要求的前提下，少占地，不挤占交通道路。

2、主要施工机械设备的布置满足施工需求。

3、最大限度的压缩场内运输距离，尽可能避免二次搬运。

4、在满足施工需要的前提下，临时工程越小越好，以降低临时工程费。

5、充分考虑劳动保护，环境保护，技术安全，消防要求等。

6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。

如何绘制好施工平面布置（广联达三维现场布置）一、前言施工总平面布置图是拟建项目施工场地的总布置图。

它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

施工总平面布置图是工程施工组织设计（及部分专项施工方案）的重要组成部分，在工程投标中，也是技术标的重要组成部分。

现在CAD应用普及，施工总平面布置图基本上采用CAD进行绘制，下面以应用CAD软件为例，说明如何才能绘制好施工总平面布置图。

二、施工总平面布置图绘制依据1、各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。

2、建设项目的现场考察情况（周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等）。

3、建设项目的建筑概况、施工方案、施工进度计划，以便了解各施工阶段情况，合理规划施工场地。

4、各种建筑材料构件、加工品、施工机械和运输工具一览表(含需要数量及外廓尺寸等信息)，以便规划工地内部的储放场地和运输线路。

5、各构件加工厂规模、仓库及其他临时设施的需求数量及规格。

6、《建设工程施工现场消防安全技术规范》GB 50720-2011、《施工现场临时建筑物技术规范》JGJ/T 188-2009。

7、当地主管部门和建设单位关于施工现场安全文明施工的相关规定，施工单位安全文明施工标准。

三、施工总平面布置图绘制原则1、在满足施工要求的前提下，少占地，不挤占交通道路。

2、主要施工机械设备的布置满足施工需求。

3、最大限度的压缩场内运输距离，尽可能避免二次搬运。

4、在满足施工需要的前提下，临时工程越小越好，以降低临时工程费。

5、充分考虑劳动保护，环境保护，技术安全，消防要求等。

6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。

简单四步，教你如何绘制好施工现场总平面布置图施工总平面布置图是拟建项目施工场地的总布置图。

它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

施工总平面布置图是工程施工组织设计（及部分专项施工方案）的重要组成部分，在工程投标中，也是技术标的重要组成部分。

现在 应用普及，施工总平面布置图基本上采用 进行绘制，下面以应用 软件为例，说明如何才能绘制好施工总平面布置图。

施工总平面布置图绘制依据、各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。

、建设项目的现场考察情况（周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等）。

、建设项目的建筑概况、施工方案、施工进度计划，以便了解各施工阶段情况，合理规划施工场地。

、各种建筑材料构件、加工品、施工机械和运输工具一览表 含需要数量及外廓尺寸等信息 ，以便规划工地内部的储放场地和运输线路。

、各构件加工厂规模、仓库及其他临时设施的需求数量及规格。

、《建设工程施工现场消防安全技术规范》 、《施工现场临时建筑物技术规范》 。

、当地主管部门和建设单位关于施工现场安全文明施工的相关规定，施工单位安全文明施工标准。

施工总平面布置图绘制原则、在满足施工要求的前提下，少占地，不挤占交通道路。

、主要施工机械设备的布置满足施工需求。

、最大限度的压缩场内运输距离，尽可能避免二次搬运。

、在满足施工需要的前提下，临时工程越小越好，以降低临时工程费。

、充分考虑劳动保护，环境保护，技术安全，消防要求等。

、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。

施工总平面布置图的主要内容及绘制步骤、绘制拟建建筑物 构筑物 、确定施工现场区域。

施工现场总平面图布置施工总平面布置图是拟建项目施工场地的总布置图。

它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

施工总平面布置图是工程施工组织设计（及部分专项施工方案）的重要组成部分，在工程投标中，也是技术标的重要组成部分。

现在CAD应用普及，施工总平面布置图基本上采用CAD进行绘制，下面以应用CAD软件为例，说明如何才能绘制好施工总平面布置图。

1施工总平面布置图绘制依据1、各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。

2、建设项目的现场考察情况（周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等）。

3、建设项目的建筑概况、施工方案、施工进度计划，以便了解各施工阶段情况，合理规划施工场地。

4、各种建筑材料构件、加工品、施工机械和运输工具一览表(含需要数量及外廓尺寸等信息)，以便规划工地内部的储放场地和运输线路。

5、各构件加工厂规模、仓库及其他临时设施的需求数量及规格。

6、《建设工程施工现场消防安全技术规范》GB 50720-2011、《施工现场临时建筑物技术规范》JGJ/T 188-2009。

7、当地主管部门和建设单位关于施工现场安全文明施工的相关规定，施工单位安全文明施工标准。

2施工总平面布置图绘制原则1、在满足施工要求的前提下，少占地，不挤占交通道路。

2、主要施工机械设备的布置满足施工需求。

3、最大限度的压缩场内运输距离，尽可能避免二次搬运。

4、在满足施工需要的前提下，临时工程越小越好，以降低临时工程费。

5、充分考虑劳动保护，环境保护，技术安全，消防要求等。

6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。

3施工总平面布置图的主要内容及绘制步骤1、绘制拟建建筑物(构筑物)、确定施工现场区域。

教你如何绘制好施工现场总平面布置图施工总平面布置图是拟建项目施工场地的总布置图。

它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

施工总平面布置图是工程施工组织设计（及部分专项施工方案）的重要组成部分，在工程投标中，也是技术标的重要组成部分。

现在CAD应用普及，施工总平面布置图基本上采用CAD进行绘制，下面以应用CAD软件为例，说明如何才能绘制好施工总平面布置图。

1施工总平面布置图绘制依据1、各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。

2、建设项目的现场考察情况（周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等）。

3、建设项目的建筑概况、施工方案、施工进度计划，以便了解各施工阶段情况，合理规划施工场地。

4、各种建筑材料构件、加工品、施工机械和运输工具一览表(含需要数量及外廓尺寸等信息)，以便规划工地内部的储放场地和运输线路。

5、各构件加工厂规模、仓库及其他临时设施的需求数量及规格。

6、《建设工程施工现场消防安全技术规范》GB 50720-2011、《施工现场临时建筑物技术规范》JGJ/T 188-2009。

7、当地主管部门和建设单位关于施工现场安全文明施工的相关规定，施工单位安全文明施工标准。

2施工总平面布置图绘制原则1、在满足施工要求的前提下，少占地，不挤占交通道路。

2、主要施工机械设备的布置满足施工需求。

3、最大限度的压缩场内运输距离，尽可能避免二次搬运。

4、在满足施工需要的前提下，临时工程越小越好，以降低临时工程费。

5、充分考虑劳动保护，环境保护，技术安全，消防要求等。

6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。

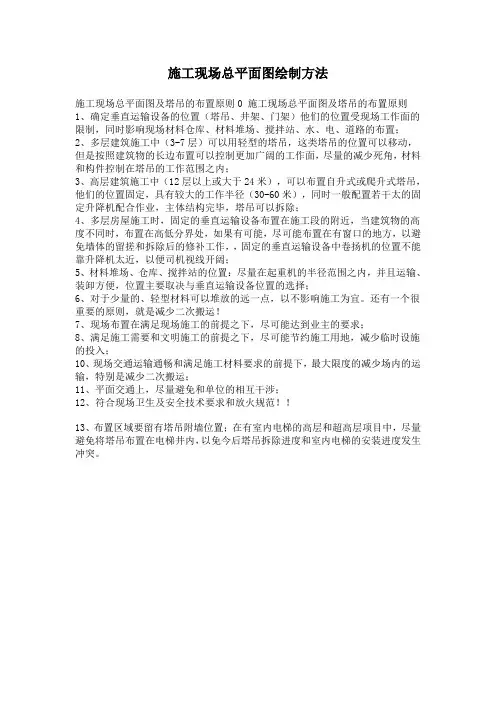

施工现场总平面图绘制方法施工现场总平面图及塔吊的布置原则0 施工现场总平面图及塔吊的布置原则1、确定垂直运输设备的位置（塔吊、井架、门架）他们的位置受现场工作面的限制，同时影响现场材料仓库、材料堆场、搅拌站、水、电、道路的布置；2、多层建筑施工中（3-7层）可以用轻型的塔吊，这类塔吊的位置可以移动，但是按照建筑物的长边布置可以控制更加广阔的工作面，尽量的减少死角，材料和构件控制在塔吊的工作范围之内；3、高层建筑施工中（12层以上或大于24米），可以布置自升式或爬升式塔吊，他们的位置固定，具有较大的工作半径（30-60米），同时一般配置若干太的固定升降机配合作业，主体结构完毕，塔吊可以拆除；4、多层房屋施工时，固定的垂直运输设备布置在施工段的附近，当建筑物的高度不同时，布置在高低分界处，如果有可能，尽可能布置在有窗口的地方，以避免墙体的留搓和拆除后的修补工作，，固定的垂直运输设备中卷扬机的位置不能靠升降机太近，以便司机视线开阔；5、材料堆场、仓库、搅拌站的位置：尽量在起重机的半径范围之内，并且运输、装卸方便，位置主要取决与垂直运输设备位置的选择；6、对于少量的、轻型材料可以堆放的远一点，以不影响施工为宜。

还有一个很重要的原则，就是减少二次搬运！7、现场布置在满足现场施工的前提之下，尽可能达到业主的要求；8、满足施工需要和文明施工的前提之下，尽可能节约施工用地，减少临时设施的投入；10、现场交通运输通畅和满足施工材料要求的前提下，最大限度的减少场内的运输，特别是减少二次搬运；11、平面交通上，尽量避免和单位的相互干涉；12、符合现场卫生及安全技术要求和放火规范！！13、布置区域要留有塔吊附墙位置；在有室内电梯的高层和超高层项目中，尽量避免将塔吊布置在电梯井内，以免今后塔吊拆除进度和室内电梯的安装进度发生冲突。

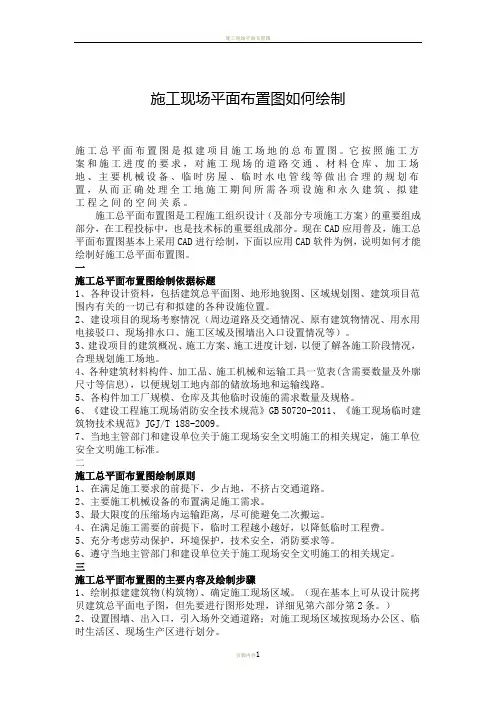

施工现场平面布置图如何绘制施工总平面布置图是拟建项目施工场地的总布置图。

它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

施工总平面布置图是工程施工组织设计（及部分专项施工方案）的重要组成部分，在工程投标中，也是技术标的重要组成部分。

现在CAD应用普及，施工总平面布置图基本上采用CAD进行绘制，下面以应用CAD软件为例，说明如何才能绘制好施工总平面布置图。

一施工总平面布置图绘制依据标题1、各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。

2、建设项目的现场考察情况（周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等）。

3、建设项目的建筑概况、施工方案、施工进度计划，以便了解各施工阶段情况，合理规划施工场地。

4、各种建筑材料构件、加工品、施工机械和运输工具一览表(含需要数量及外廓尺寸等信息)，以便规划工地内部的储放场地和运输线路。

5、各构件加工厂规模、仓库及其他临时设施的需求数量及规格。

6、《建设工程施工现场消防安全技术规范》GB 50720-2011、《施工现场临时建筑物技术规范》JGJ/T 188-2009。

7、当地主管部门和建设单位关于施工现场安全文明施工的相关规定，施工单位安全文明施工标准。

二施工总平面布置图绘制原则1、在满足施工要求的前提下，少占地，不挤占交通道路。

2、主要施工机械设备的布置满足施工需求。

3、最大限度的压缩场内运输距离，尽可能避免二次搬运。

4、在满足施工需要的前提下，临时工程越小越好，以降低临时工程费。

5、充分考虑劳动保护，环境保护，技术安全，消防要求等。

6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。

施工现场总平面布置施工总平面布置图是拟建工程施工现场的总平面布置图。

根据施工计划和施工进度的要求，对道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等进行合理的规划和安排。

在施工现场，正确处理整个现场、永久性建筑和拟建项目施工过程中所需的所有设施之间的空间关系。

建筑总平面是一个工程。

施工组织设计的重要组成部分(以及一些特殊的施工方案)，也是工程投标中技术指标的重要组成部分。

现在CAD广泛使用，建筑总平面基本都是用CAD绘制的。

这里以CAD软件的应用为例，说明如何绘制建筑总平面图。

1施工总平面图绘制依据1.各种设计资料，包括施工总平面图、地形图、区域规划图、建设项目范围内所有现有和规划的设施。

2.建设项目现场调查(周边道路及交通状况、现有建筑、水电接口、现场排水口、施工区域、围墙出入口设置等)).3.建设项目的概况、施工方案和施工进度，以便了解各施工阶段的情况，合理规划施工现场。

4.各种建筑材料、构件、加工产品、施工机械和运输工具的清单(包括所需数量和外形尺寸等信息),以便规划施工场地内的存放地点和运输路线。

5.各部件加工厂的规模，仓库和其他临时设施的数量和规格。

6、施工现场消防安全技术规范《JGJ施工现场临时建筑技术规范》GB 50720-2011/T 188-2009。

7.地方政府和建设单位对施工现场安全文明施工的有关规定，以及建设单位的安全文明施工标准。

2绘制施工总平面图的原则1.在满足建设要求的前提下，少占地，不占用交通道路。

2.主要施工机械设备的布置满足施工要求。

3.尽量减少场内运输距离，尽可能避免二次搬运。

4.在满足施工需要的前提下，临时工程进度越小越好，以降低临时工程费用。

5.充分考虑劳动保护、环境保护、技术安全、消防要求等。

6.遵守当地主管部门和建设单位对施工现场安全文明施工的有关规定。

3施工总平面布置的主要内容和绘制步骤1.绘制拟建建(构)筑物，确定施工场地面积。

施工现场总平面图布置施工总平面布置图是拟建项目施工场地的总布置图。

它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

施工总平面布置图是工程施工组织设计（及部分专项施工方案）的重要组成部分，在工程投标中，也是技术标的重要组成部分。

现在CAD应用普及，施工总平面布置图基本上采用CAD进行绘制，下面以应用CAD软件为例，说明如何才能绘制好施工总平面布置图。

1施工总平面布置图绘制依据1、各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。

2、建设项目的现场考察情况（周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等）。

3、建设项目的建筑概况、施工方案、施工进度计划，以便了解各施工阶段情况，合理规划施工场地。

4、各种建筑材料构件、加工品、施工机械和运输工具一览表(含需要数量及外廓尺寸等信息)，以便规划工地内部的储放场地和运输线路。

5、各构件加工厂规模、仓库及其他临时设施的需求数量及规格。

6、《建设工程施工现场消防安全技术规范》GB 50720-2011、《施工现场临时建筑物技术规范》JGJ/T 188-2009。

7、当地主管部门和建设单位关于施工现场安全文明施工的相关规定，施工单位安全文明施工标准。

2施工总平面布置图绘制原则1、在满足施工要求的前提下，少占地，不挤占交通道路。

2、主要施工机械设备的布置满足施工需求。

3、最大限度的压缩场内运输距离，尽可能避免二次搬运。

4、在满足施工需要的前提下，临时工程越小越好，以降低临时工程费。

5、充分考虑劳动保护，环境保护，技术安全，消防要求等。

6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。

3施工总平面布置图的主要内容及绘制步骤1、绘制拟建建筑物(构筑物)、确定施工现场区域。

施工现场平面布置图设计在建筑工程中，施工现场平面布置图是施工组织设计的重要组成部分，它是对施工现场的各项设施和资源进行合理规划和安排的蓝图。

一个科学、合理、高效的施工现场平面布置图，不仅能够提高施工效率，保障施工安全，还能降低施工成本，促进文明施工。

接下来，让我们详细探讨一下施工现场平面布置图的设计。

一、设计前的准备工作在着手设计施工现场平面布置图之前，需要进行充分的准备工作。

首先，要熟悉施工图纸和相关技术规范，了解工程的规模、性质、施工工艺和施工进度计划等。

其次，要对施工现场进行实地勘察，掌握现场的地形地貌、周边环境、交通条件以及现有设施等情况。

此外，还需要收集施工所需的各种资源和设备的信息，如材料堆场、加工场地、垂直运输设备、临时水电供应等。

二、设计原则1、合理性原则施工现场平面布置应根据施工流程和施工工艺的要求，合理安排各项设施和资源的位置，使施工过程中的物料运输、设备安装和人员流动等达到最优化，减少不必要的交叉和往返。

2、安全性原则确保施工现场的安全是平面布置图设计的首要任务。

要合理规划施工道路，保证车辆和行人的通行安全；设置足够的安全防护设施，如防护栏杆、安全网等；将易燃、易爆和有毒物品存放在安全区域，并采取相应的防火、防爆和防毒措施。

3、经济性原则在满足施工要求的前提下，尽量减少临时设施的建设和使用，降低施工成本。

例如，合理利用现场的原有建筑物和设施，减少临时办公用房和仓库的建设；优化材料堆场和加工场地的布局，减少二次搬运的费用。

4、环保性原则注重施工现场的环境保护，合理设置排水系统和污水处理设施，减少施工对周边环境的污染；加强对粉尘、噪声和废气的控制，创造一个良好的施工环境。

5、灵活性原则施工现场的情况可能会发生变化，因此平面布置图应具有一定的灵活性，能够根据实际情况进行调整和优化。

例如，预留一定的空地作为临时堆场或施工通道，以应对突发情况。

三、主要内容1、施工道路施工道路的设计应满足施工车辆和设备的通行要求，保证道路畅通无阻。
