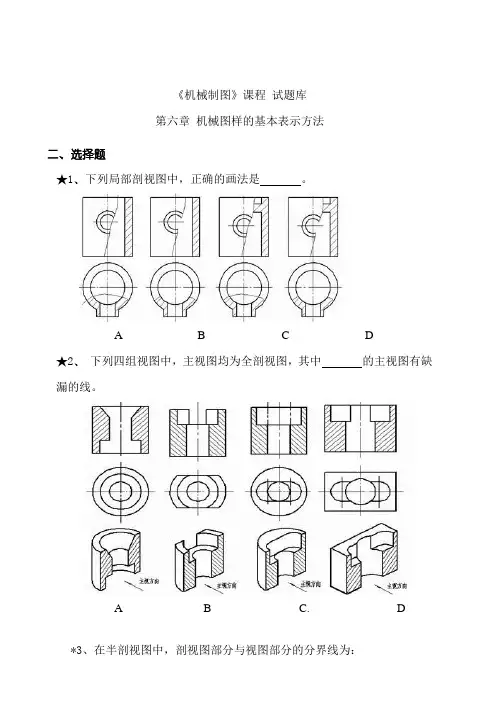

《机械制图》课程试题库第六章机械图样的基本表示方法二、选择题★1、下列局部剖视图中，正确的画法是。
A B C D★2、下列四组视图中，主视图均为全剖视图，其中的主视图有缺漏的线。
A B C. D*3、在半剖视图中，剖视图部分与视图部分的分界线为：A.、细点画线 B 粗实线、 C、双点画线4、重合剖面的轮廓线都是用A.、细点画线绘制 B 、粗实线绘制 C 、细点画线绘制5、当需要表示位于剖切平面前的结构时，这些结构按假想投影的轮廓线用：A.、细点画线 B、粗实线、 C、双点画线三、判断题★1、非回转体类零件的主视图一般应选择工作位置。
（v ）2、在剖视图中，切根线用细实线绘制。
（x）四、画图题★1、用单一剖切面，将主视图画成全剖视图。
（20分）3、用单一剖切面，将主视图画成全剖视图。
（20分）4、用单一剖切面，将主视图画成全剖视图。
（20分）★4、将物体的主视图改画成剖视图。
（20分）★5、在轴的小孔及键槽处，画移出断面图。
（15分）★6、在指定位置画出断面图并标记。
（10分）7、在指定位置画出断面图并标记。
（10分）8、在轴的指定位置作剖面图（A处键槽深为4mm，C处键槽宽为8mm。
）第七章机械图样中的特殊表示法一、填空题★1、内外螺纹只有当_牙型_；_公称直径_；_螺距___；__线数______；___旋向_____等五要素完全相同时，才能旋合在一起。
★2、导程S和螺距P的关系是__s=p*n______。
3、绘制圆柱齿轮的圆视图中，齿顶圆用粗实线线表示，分度圆用细点画线线表示，齿根圆用细实线线表示，或省略不画。
★4、外螺纹在非圆视图中，大径用 d 表示、小径用 d1 表示。
二、选择题★1、旋合长度代号分短、中、长三组，分别用字母代替，其中中等旋合长度用：A 、N代替B 、S代替C、L代替2、一般用于受力不大且不常拆卸的场合的连接方法是：A、螺栓连接 B 、双头螺柱连接 C、螺钉连接3、标准直齿圆柱齿轮的齿顶高尺寸计算公式等于：A、ha=mzB、ha =mC、ha =1.25m4、普通螺纹的公称直径为螺纹的( )。
机械制图练习题库+参考答案一、单选题（共26题，每题1分，共26分）1.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转()圈。
A、2B、3C、4D、2.5正确答案：A2.机械图样中，表示可见轮廓线采用()。
A、波浪线B、粗实线C、细实线D、细点画线正确答案：B3.截平面与立体表面的交线称为（）A、截交线B、相贯线C、相交线D、以上都不是正确答案：A4.仰视图是（）。
A、由后向前投影B、由前向后投影C、由上向下投影D、由下向上投影正确答案：D5.产品用放大一倍的比例绘图，在标题栏比例项中应填（）。
A、1:2B、放大一倍C、1×2D、2:1正确答案：D6.制图国家标准规定，字体的号数，即是字体的()。
A、宽度和高度B、宽度C、长度D、高度正确答案：D7.具有间隙的配合称为（）。
A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案：B8.三投影面体系中的三个投影面互相（）A、垂直B、倾斜C、交叉D、平行正确答案：A9.Φ50+0.025表示()A、实际尺寸是Φ50㎜B、基本尺寸是Φ50㎜C、最大尺寸是Φ50㎜D、最小尺寸是Φ50.025正确答案：B10.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。
A、波浪线B、点画线C、虚线D、粗实线正确答案：A11.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。
A、球体B、圆柱体C、圆锥体D、长方体正确答案：B12.点的正面投影和侧面投影的连线（）。
A、垂直于oz轴B、平行于ox轴C、垂直于OY轴D、垂直于ox轴正确答案：A13.重合断面的轮廓用（）画出。
A、波浪线B、粗实线C、细实线D、点划线正确答案：C14.Α3图纸的大小为（）。
A、841×594B、420×297C、210×297D、841×595正确答案：B15.不可见轮廓线采用（）来绘制。

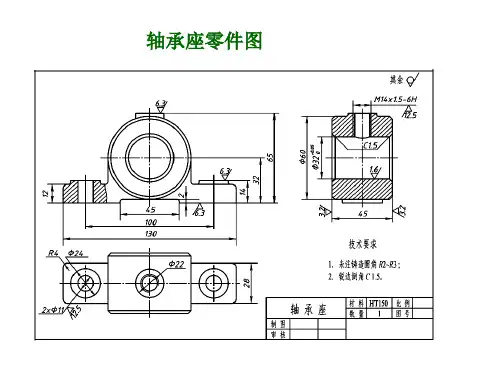

第7章零件图一、表面粗糙度的标注7-1已知平面立体的两视图,完成三视图,并求出其表面上点的另二个投影。
班级：姓名：学号：1．分析表面粗糙度标注中的错误，在下面的图中按规定重新标注。
（2）2．将给出的表面粗糙度代号标注在图上。
（2）Φ15mm孔两端面Ra的上限值为12.5μm；Φ15mm孔内表面Ra的上限值为3.2μm；底面Ra的上限值为12.5μm；其余均为非加工表面。
（1）（1）孔Φ3H7内表面Ra的上限值为1.6μm；键槽两侧面Ra的上限值为3.2μm；键槽顶面Ra的上限值为6.3μm；其余表面Ra的上限值为12.5μm。
－99－Φ15H7/g6基准制：基孔制配合种类：间隙配合Φ25H7/p6基准制：基孔制配合种类：过盈配合Φ10G7/h6基准制：基轴制配合种类：间隙配合Φ10N7/h6基准制：基轴制配合种类：过渡配合－100－－101－三、形位公差的标注7-3把用文字说明的形位公差，用代号标注在图上。
班级：姓名：学号：1．在图上用代号标出：槽20mm 对距离为40mm 的两平面的对称度公差为0.06mm2．在图上用代号标出：：（1）轴肩A 对Φ15h6轴线的端面圆跳动公差为0．03mm （2）Φ25r7圆柱对Φ15h6圆柱轴线的径向圆跳动公差为0.03mm3．在图上用代号标出：（1）Φ25h6圆柱的轴线对Φ18H7圆孔轴线的同轴度公差为Φ0.02mm；（2）右端面对孔Φ18H7圆柱轴线的垂直度公差为0.04mm4．在图上用代号标出：（1）孔Φ18mm 轴线的直线度公差为Φ0.02mm；（2）孔Φ18mm 的圆度公差为0.01mm四、读零件图7-4读齿轮轴零件图，在指定位置补画断面图，并完成填空题。
填空题1．说明Φ20f7的含义：Φ20为基本尺寸，f7是基本偏差代号为f，精度等级为IT7级，如将Φ20f7写成有上下偏差的形式，注法是。
2．说明图中形位公差框格的含义：符号⊥表示垂直度，数字0.03是公差值，B是基准。
