汽车知识大全带图

汽车基本构造与基础知识 （附图）引擎基本构造：缸径冲程排气量与压缩比引擎是由凸轮轴、汽门、汽缸盖、汽缸本体、活塞、活塞连杆、曲轴、飞轮、油底壳…等主要组件，以及进气、排气、点火、润滑、冷却…等系统所组合而成。

以下将各位介绍在汽车型录的「引擎规格」中常见的缸径、冲程、排气量、压缩比、SOHC、DOHC等名词。

缸径：汽缸本体上用来让活塞做运动的圆筒空间的直径。

冲程：活塞在汽缸本体内运动时的起点与终点的距离。

一般将活塞在最靠近汽门时的位置定为起点，此点称为「上死点」；而将远离汽门时的位置称为「下死点」。

排气量：将汽缸的面积乘以冲程，即可得到汽缸排气量。

将汽缸排气量乘以汽缸数量，即可得到引擎排气量。

以Altis 1.8L车型的4汽缸引擎为例：缸径：79.0mm，冲程：91.5mm，汽缸排气量：448.5 c.c.引擎排气量＝汽缸排气量×汽缸数量＝448.5c.c.×4＝1,794 c.c.压缩比：最大汽缸容积与最小汽缸容积的比率。

最小汽缸容积即活塞在上死点位置时的汽缸容积，也称为燃烧室容积。

最大汽缸容积即燃烧室容积加上汽缸排气量，也就是活塞位在下死点位置时的汽缸容积。

Altis 1.8L引擎的压缩比为10：1，其计算方式如下：汽缸排气量：448.5 c.c.，燃烧室容积：49.83 c.c.压缩比＝(49.84＋448.5)：49.84＝9.998：1≒10：1引擎基本构造─SOHC单凸轮轴引擎引擎的凸轮轴装置在汽缸盖顶部，而且只有单一支凸轮轴，一般简称为OHC (顶置凸轮轴，Over Head Cam Shaft)。

凸轮轴透过摇臂驱动汽门做开启和关闭的动作。

在每汽缸二汽门的引擎上还有一种无摇臂的设计方式，此方式是将进汽门和排汽门排在一直在线，让凸轮轴直接驱动汽门做开闭的动作。

有VVL装置的引擎则会透过一组摇臂机构去驱动汽门做开闭的动作。

引擎基本构造─DOHC双凸轮轴引擎此种引擎在汽缸盖顶部装置二支凸轮轴，由凸轮轴直接驱动汽门做开启和关闭的动作。

汽车的基本构造（图解）汽车的基本构造汽车基本组成部分汽车一般由发动机、底盘、车身和电气设备等四个基本部分组成。

一、汽车发动机：发动机是汽车的动力装置，由2大机构 5大系组成：曲柄连杆机构、配气机构、冷却系、燃料供给系、润滑系、点火系、起动系组成，但是柴油机比汽油机少一个点火系统。

1．冷却系：一般由水箱、水泵、散热器、风扇、节温器、水温表和放水开关组成。

汽车发动机采用两种冷却方式，即空气冷却和水冷却。

一般汽车发动机多采用水冷却。

2．润滑系：发动机润滑系由机油泵、集滤器、机油滤清器、油道、限压阀、机油表、感压塞及油尺等组成。

3．燃油供给系：汽油机燃油系统包括汽油箱、汽油表、汽油管、汽油滤清器、汽油泵、化油器、空气滤清器等。

柴油机燃油系统包括喷油泵、喷油器和调速器等主要部件及柴油箱、输油泵、油水分离器、柴油滤清器、喷油提前器和高、低压油管等辅助装置。

4．启动系：起动机、蓄电池。

5．点火系：火花塞、高压线、高压线圈、分电器、点火开关。

6．曲柄连杆机构：连杆、曲轴、轴瓦、飞轮、活塞、活塞环、活塞销、曲轴油封。

7．配气机构：汽缸盖、气门室盖罩凸轮轴、气门进气歧管、排气歧管、空气过滤器、消音器、三元催化增压器。

二、汽车底盘：底盘作用是支撑、安装汽车发动机及其各部件的总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。

底盘由传动系、行驶系、转向系和制动系四部分组成。

1．传动系：汽车发动机所发出的动力靠传动系传递到驱动车轮。

传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的正常行驶，并具有良好的动力性和经济性。

主要是由离合器、变速器、万向节、传动轴和驱动桥等组成。

离合器：其作用是使发动机的动力与传动装置平稳地接合或暂时地分离，以便于驾驶员进行汽车的起步、停车和换档等操作。

变速器：由变速器壳、变速器盖、第一轴、第二轴、中间轴、倒档轴、齿轮、轴承和操纵机构等机件构成，用于汽车变速和变输出扭矩。

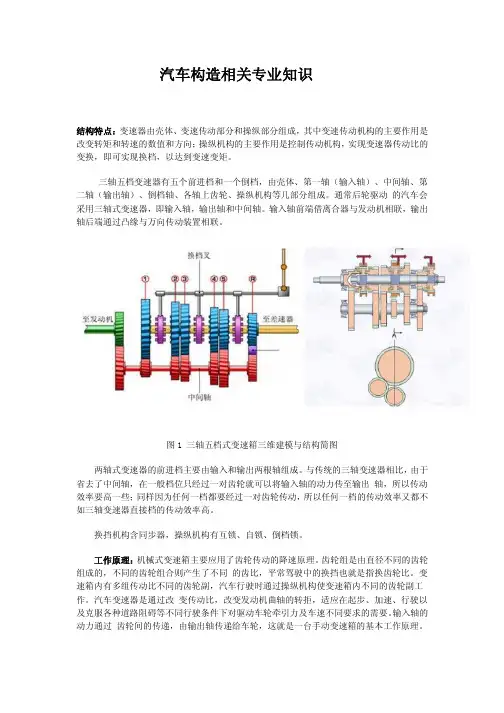

汽车构造相关专业知识结构特点：变速器由壳体、变速传动部分和操纵部分组成，其中变速传动机构的主要作用是改变转矩和转速的数值和方向；操纵机构的主要作用是控制传动机构，实现变速器传动比的变换，即可实现换档，以达到变速变矩。

三轴五档变速器有五个前进档和一个倒档，由壳体、第一轴（输入轴）、中间轴、第二轴（输出轴）、倒档轴、各轴上齿轮、操纵机构等几部分组成。

通常后轮驱动 的汽车会采用三轴式变速器，即输入轴，输出轴和中间轴。

输入轴前端借离合器与发动机相联，输出轴后端通过凸缘与万向传动装置相联。

图1 三轴五档式变速箱三维建模与结构简图两轴式变速器的前进档主要由输入和输出两根轴组成。

与传统的三轴变速器相比，由于省去了中间轴，在一般档位只经过一对齿轮就可以将输入轴的动力传至输出 轴，所以传动效率要高一些；同样因为任何一档都要经过一对齿轮传动，所以任何一档的传动效率又都不如三轴变速器直接档的传动效率高。

换挡机构含同步器，操纵机构有互锁、自锁、倒档锁。

工作原理：机械式变速箱主要应用了齿轮传动的降速原理。

齿轮组是由直径不同的齿轮组成的，不同的齿轮组合则产生了不同 的齿比，平常驾驶中的换挡也就是指换齿轮比。

变速箱内有多组传动比不同的齿轮副，汽车行驶时通过操纵机构使变速箱内不同的齿轮副工作。

汽车变速器是通过改 变传动比，改变发动机曲轴的转拒，适应在起步、加速、行驶以及克服各种道路阻碍等不同行驶条件下对驱动车轮牵引力及车速不同要求的需要。

输入轴的动力通过 齿轮间的传递，由输出轴传递给车轮，这就是一台手动变速箱的基本工作原理。

简图：图2 两轴式变速器三维建模与示意图2．同步器同步器的类型有常压式，惯性式和自行增力式等种类。

它主要由接合套、同步锁环等组成，它的特点是依靠摩擦作用实现同步。

接合套、同步锁环和待接合齿轮的齿圈上均有倒角（锁止角），同步锁环的内锥面与待接合齿轮齿圈外锥面接触产生摩擦。

锁止角与锥面在设计时已作了适当选择， 锥面摩擦使得待啮合的齿套与齿圈迅速同步，同时又会产生一种锁止作用，防止齿轮在同步前进行啮合。

史上最全汽车图解，值得收藏！图集这份史上最全汽车各部件图解，非常值得收藏！就算是老司机，有很多部件的名字你肯定听说过但不一定都知道在哪个位置吧。

到4S店换了零部件总也得知道是啥玩意儿吧！至于菜鸟们，再也不用担心玻璃水在哪里加水了！打开发动机盖，就是这个样子了，这个是4A13发动机。

（点击图片可看大图）空气滤清器：作用是过滤空气中的灰尘杂质，让洁净的空气进入发动机，这对发动机的寿命和正常工作很重要。

空滤吸附的灰尘杂质多了就会堵塞，影响发动机工作，所以必须定期更换。

如果在灰尘较大的地方开车，比如有沙尘暴的地方，更换空滤的周期还要缩短。

蓄电池：不必多说，就是储存电能的。

一般是铅蓄电池，电解液是稀硫酸。

制动液：就平常说的刹车油。

现在小汽车的制动一般都为液压的，就是以制动液为介质将刹车踏板的力传递到制动盘上。

点火线圈：将低电压转变为高电压，通过它下面的火花塞放电产生电火花，点燃油气混合物燃烧做功。

机油：这个也不必多说，起润滑密封作用的矿物油或合成油。

发动机如果缺少了机油的润滑就会产生拉缸、抱瓦等严重问题。

助力转向油：现在小汽车的转向助力一般还是传统的液压助力，既然是液压的相应的就需要油液介质了。

当然有些车已开始使用电动助力了，这也是未来的发展趋势。

防冻液：在散热器和发动机缸体内的通道循环，用于冷却发动机的液体介质，主要是水和添加剂，因为有防冻的功能，就叫防冻液了。

玻璃水：地球人都知道，擦玻璃用的，这下你应该指导在哪里了吧。

机油尺：检测机油量的尺子。

用的时候发动机先熄火，拔出机油尺，用一块干净纸巾擦干净上面的油，然后再插入再拔出，看机油的油位，必须在尺子上的两个上下限刻度之间，不能多也不能少。

保险盒：里面有很多电气设备的保险丝，还有继电器。

小F一共有两个保险盒，另一个在驾驶室司机左下方。

具体看随车说明书。

进气口：发动机进气的入口，这个是优化后的，位置已经提高很多，老款车的进气口位置比较低，涉水时发动机容易进水。

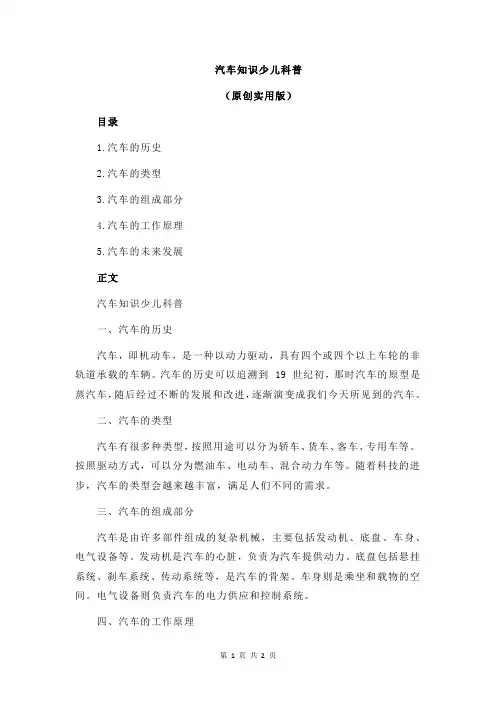

汽车知识少儿科普（原创实用版）目录1.汽车的历史2.汽车的类型3.汽车的组成部分4.汽车的工作原理5.汽车的未来发展正文汽车知识少儿科普一、汽车的历史汽车，即机动车，是一种以动力驱动，具有四个或四个以上车轮的非轨道承载的车辆。

汽车的历史可以追溯到 19 世纪初，那时汽车的原型是蒸汽车，随后经过不断的发展和改进，逐渐演变成我们今天所见到的汽车。

二、汽车的类型汽车有很多种类型，按照用途可以分为轿车、货车、客车、专用车等。

按照驱动方式，可以分为燃油车、电动车、混合动力车等。

随着科技的进步，汽车的类型会越来越丰富，满足人们不同的需求。

三、汽车的组成部分汽车是由许多部件组成的复杂机械，主要包括发动机、底盘、车身、电气设备等。

发动机是汽车的心脏，负责为汽车提供动力。

底盘包括悬挂系统、刹车系统、传动系统等，是汽车的骨架。

车身则是乘坐和载物的空间。

电气设备则负责汽车的电力供应和控制系统。

四、汽车的工作原理汽车的工作原理主要是通过燃料燃烧产生能量，转化为动力，驱动汽车行驶。

具体来说，发动机通过燃烧燃料，使气缸内的气体产生高压，推动活塞做往复运动，将热能转化为机械能，经由曲轴连杆机构转化为曲轴的旋转运动。

最后，经过离合器、变速器、驱动轴等传动系统，将动力传递到驱动车轮，使汽车行驶。

五、汽车的未来发展随着科技的发展，汽车正在向着更加环保、智能的方向发展。

新能源汽车，如电动汽车、氢燃料电池汽车等，已经成为未来汽车的发展趋势。

此外，自动驾驶、车联网等技术也在不断进步，未来汽车将会更加安全、舒适、便捷。

总之，汽车作为一种重要的交通工具，已经深入到我们的日常生活中。

了解汽车的历史、类型、组成部分和工作原理，可以帮助我们更好地使用和维护汽车。
