晶体、晶振可靠性应用规范

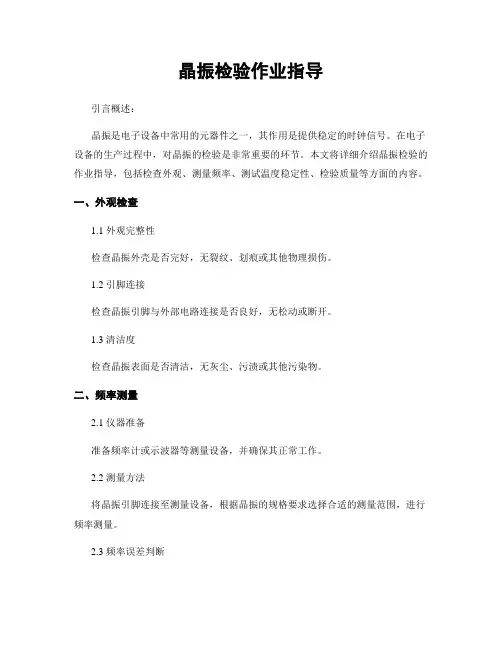

晶振检验作业指导引言概述：晶振是电子设备中常用的元器件之一，其作用是提供稳定的时钟信号。

在电子设备的生产过程中，对晶振的检验是非常重要的环节。

本文将详细介绍晶振检验的作业指导，包括检查外观、测量频率、测试温度稳定性、检验质量等方面的内容。

一、外观检查1.1 外观完整性检查晶振外壳是否完好，无裂纹、划痕或其他物理损伤。

1.2 引脚连接检查晶振引脚与外部电路连接是否良好，无松动或断开。

1.3 清洁度检查晶振表面是否清洁，无灰尘、污渍或其他污染物。

二、频率测量2.1 仪器准备准备频率计或示波器等测量设备，并确保其正常工作。

2.2 测量方法将晶振引脚连接至测量设备，根据晶振的规格要求选择合适的测量范围，进行频率测量。

2.3 频率误差判断根据晶振的频率规格，判断测量结果是否在允许的误差范围内，若超出范围则判定为不合格。

三、温度稳定性测试3.1 温度控制将晶振置于恒温箱或温度控制室中，确保环境温度稳定。

3.2 测试方法将晶振连接至频率计或示波器，并在不同温度下进行频率测量，记录测量结果。

3.3 温度稳定性判断根据晶振的温度稳定性规格，比较不同温度下的频率测量结果，判断晶振的温度稳定性是否符合要求。

四、质量检验4.1 灵敏度测试通过改变晶振的工作电压，观察频率是否发生变化，以检验晶振的灵敏度。

4.2 震动测试在晶振正常工作状态下，施加一定的机械震动，观察频率是否发生变化，以检验晶振的抗震性能。

4.3 寿命测试将晶振长时间工作，观察频率是否稳定，以检验晶振的寿命。

五、总结通过以上的检验步骤，可以对晶振的外观、频率、温度稳定性和质量进行全面检验。

在实际作业中，需要仔细按照指导进行操作，并记录检测结果，以便后续的质量控制和追溯。

晶振检验的准确性和严谨性对于保证电子设备的正常运行至关重要，因此每一步的操作都需要专业人员进行，并遵循相关的标准和规范。

晶振与晶体的参数详解晶振和晶体是电子器件中常见的元器件，被广泛应用于各种电子设备中。

下面将详细解释晶振和晶体的参数及其作用。

首先，我们来解释一些晶振的参数：1.频率：晶振频率是指晶振器产生的振荡信号的频率。

晶振的频率通常通过外部电路进行调节，可以根据需要选择不同的频率值。

2.稳定度：晶振的稳定度是指晶振器在一段时间内产生的频率变化范围。

晶振的稳定度越高，产生的频率变化越小，可以提供更稳定、可靠的时钟信号。

3.温度系数：晶振的温度系数是指晶振器频率随温度变化的比例。

温度系数越小，晶振器的频率随温度变化的影响越小。

4.驱动能力：晶振的驱动能力是指晶振器输出信号的电流或电压幅度。

不同的应用场景需要不同幅度的驱动能力。

5.电源电压：晶振器需要一定的电源电压才能正常工作，通常以工作电压范围表示。

接下来，我们来解释一些晶体的参数：1.晶体结构：晶体的结构是指晶体的原子排列方式。

晶体结构可以分为立方晶体、六方晶体、斜方晶体等。

2.晶体尺寸：晶体尺寸是指晶体的长度、宽度和厚度。

晶体的尺寸可以影响晶体的振荡频率和稳定度。

3.谐振频率：晶体的谐振频率是指晶体在特定尺寸和结构下能够实现最佳振荡的频率。

4.谐振模式：晶体的谐振模式是指晶体在振荡时所产生的振动模式，可以分为纵向谐振模式、横向谐振模式等。

5.振荡电路：晶体需要通过外部的振荡电路来产生振荡信号。

振荡电路的设计和参数设置可以影响晶体的性能和稳定度。

晶振和晶体在电子设备中具有重要的作用，主要用于提供稳定的时钟信号和振荡信号。

晶振器通过晶体的振荡产生稳定的信号，可以被用作时钟信号源，用于同步控制电路的工作。

晶振器通常被广泛应用于各种电子设备中，例如计算机、通信设备、汽车电子等。

总结起来，晶振和晶体在电子器件中扮演重要角色，他们的参数和性能直接影响着整个电子设备的稳定性和可靠性。

只有合理选择和使用晶振和晶体，才能确保电子设备的正常工作和性能表现。

晶振怎么选？有哪些注意点？这里有详细说明！1.引言1.1 概述晶振是一种电子元件，广泛应用于电子设备中的时钟电路、计时器、通信系统等领域。

它主要用于产生稳定的时钟信号，确保电子设备的正常运行。

在电子设备中，晶振起到了至关重要的作用。

它能够提供稳定、准确的时钟信号，使得电子设备能够按照预定的时序工作。

通过晶振产生的时钟信号，我们可以精确地控制各个元器件的工作状态，从而保证整个电子系统的稳定性和可靠性。

在选择晶振的时候，需要考虑一些注意点。

首先，需要确定所需的频率范围。

不同的应用场景对晶振的频率要求是不同的，因此我们需要根据具体的需求来选择适合的频率范围。

其次，需要考虑晶振的稳定性和准确性。

晶振的稳定度和准确度决定了时钟信号的精度，对于一些对时间要求较高的应用场景，我们需要选择稳定性和准确度较高的晶振。

此外，还需要考虑晶振的尺寸和功耗。

不同的应用场景对晶振的尺寸和功耗要求也是不同的，我们需要根据具体的应用来选择适合的晶振类型。

总结起来，选择晶振时需要考虑频率范围、稳定性、准确性、尺寸和功耗等因素。

根据具体的应用需求，在这些因素中找到一个平衡点，选择合适的晶振，将有助于确保电子设备的正常运行和稳定性。

在进行晶振选择时，我们可以参考一些相关的技术规范和数据手册，以便更好地理解和评估不同晶振的性能指标，从而做出明智的决策。

1.2文章结构1.2 文章结构本文将按照以下结构进行叙述，以便读者更好地了解晶振的选择要点和注意事项。

第一部分是引言。

在引言中，我们将概述晶振的作用，并明确本文的目的。

第二部分是正文。

正文将分为两个小节，分别介绍晶振的作用以及晶振的选择要点。

在2.1小节中，我们将详细介绍晶振的作用。

晶振作为电子设备中的重要元件，其作用十分关键。

我们将从频率稳定性、时钟精确性以及电路可靠性等方面逐一进行讲解，以帮助读者充分了解晶振的重要性。

在2.2小节中，我们将重点介绍晶振的选择要点。

在选择晶振时，需要考虑多种因素，如频率稳定性、温度特性、功耗以及封装形式等。

晶振质量检验规范
（ISO9001-2015）
检验项目缺陷描述检验方式
缺陷分类
A B C
外观1.晶振的来料型号与实物需一致且印字清晰；表面
不能有严重的刮花、脏污、破损等现象；引脚无氧
化生锈现象。

目测
尺寸 2.符合图纸及安装要求（或比对样件）游标卡尺√
可焊性3.各引脚上锡光滑、饱满、无针孔、气泡上锡面积
大于95%。

恒温烙铁√
抗溶性4.用酒精等有机溶剂擦拭表面印字部分，不能有掉
字或印字颜色变浅现象。

(表面激光打标的除外)
有机溶剂√
频率 5.规定值符合规格书要求
频率计/
晶体阻抗
计
√
输出特性 6.输出高、低电平及占空比符合规定值测试工装√
绝缘电阻7.≥500MΩ(引脚对外壳) 耐压测试
仪
√
图示：
备注：
1、抽样计划：
1.1 MIL-STD-105E正常检验单次抽样计划，一般检验按II级,特殊检验按S-3水准
1.2 破坏性实验检测（产品经检测后不可使用）之抽样标准，每批1-5PCS， IQC依实际情况而定。

1.3允收标准：检验规范项目之允收水准（AQL）
严重缺点（CRT）：0 重要缺点（MAJ）：0.65 次要缺点（MIN）：1.0
2、当允收时,若于生产过程中发现不良之数量超过进料允收标准,则通知供货商全检,并要求提出改善对策。

石英晶振选型与应用知识石英晶体是压电晶体的一种，沿着特定的方向挤压或拉伸，它的两端会产生正负电荷，这种效应称为正压电效应；相反，对晶体施加电场导致晶体形变的效应，称为逆压电效应。

所以在石英晶片两面施加交变电场，晶片就会产生形变，而形变又会产生电场，这是一个周期转换的过程。

对于特定的晶片，这个周期是固定的，我们利用这个周期来产生稳定的基准时钟信号。

石英晶体元器件，是利用石英晶体的压电效应实现频率控制、稳定或选择的关键电子元器件。

包括石英晶体谐振器、石英晶体振荡器和石英晶体滤波器。

在石英晶片的两面镀上电极，经过装架、调频、封装等工序后制成石英晶体元件。

石英晶体元件与集成电路等其它电子元件组合成石英晶体器件。

本文主要介绍石英晶振：即所谓石英晶体谐振器（无源晶振）和石英晶体振荡器（有源晶振）的统称。

一般的概念中把晶振就等同于谐振器理解了，振荡器就是通常所指钟振。

石英晶振是一种用于稳定频率和选择频率的电子元件，已被广泛地使用在无线电话、载波通讯、广播电视、卫星通讯、仪器仪表等各种电子设备中.一、石英晶振的型号命名方法1.国产石英晶体谐振器的型号由三部分组成：–第一部分：表示外壳形状和材料，B表示玻璃壳，J表示金属壳，S表示塑料封型；–第二部分：表示晶片切型，与切型符号的第一个字母相同，A表示AT切型、B表示BT切型，–第三部分：表示主要性能及外形尺寸等，一般用数字表示，也有最后再加英文字母的。

JA5为金属壳AT切型晶振元件，BA3为玻壳AT切型晶振元件。

2石英晶体振荡器的型号命名有四部分组成：.–第一部分：主称用大写字母Z表示石英晶体振荡器；–第二部：类别用大写字母表示，其意义见下表：–第三部分：频率稳定度等级用大写字母表示，其意义见下表：–第四部分：序号用数字表示，以示产品结构性能参数的区别从型号上无法知道晶振元件的主要电特性，需查产品手册或相关资料才行。

二、石英晶振的结构特点1.石英晶体谐振器一般由外壳、晶片、支架（金属座）、外引线、引线等组成。

晶振检验作业指导一、任务背景晶振是一种电子元件，广泛应用于各种电子设备中，如计算机、手机、电视等。

在生产过程中，为了确保晶振的质量和性能稳定，需要进行晶振的检验工作。

本文将详细介绍晶振检验的步骤和标准，以确保产品质量符合要求。

二、检验步骤1. 外观检查1.1 检查晶振的外壳是否完整，无损坏、变形或划痕。

1.2 检查晶振的引脚是否完好，无弯曲或断裂。

1.3 检查晶振的标识是否清晰可辨，无模糊或磨损。

1.4 检查晶振的焊接是否牢固，无松动或虚焊现象。

2. 尺寸测量2.1 使用合适的测量工具，测量晶振的外形尺寸，包括长度、宽度和高度。

2.2 比对测量结果与产品规格书中的要求，确保尺寸符合标准范围。

3. 电性能测试3.1 使用专业的测试设备，将晶振连接至测试仪器。

3.2 测试晶振的频率稳定性，要求在一定温度范围内，频率变化应小于规定的范围。

3.3 测试晶振的启动时间，要求在规定的时间内能够启动并稳定工作。

3.4 测试晶振的电流消耗，要求在规定的电压下，电流消耗应小于规定的值。

4. 环境适应性测试4.1 将晶振放置在高温环境中，如70℃，持续一定时间，观察晶振的性能是否受影响。

4.2 将晶振放置在低温环境中，如-40℃，持续一定时间，观察晶振的性能是否受影响。

4.3 将晶振放置在高湿度环境中，如85%RH，持续一定时间，观察晶振的性能是否受影响。

4.4 将晶振放置在低湿度环境中，如10%RH，持续一定时间，观察晶振的性能是否受影响。

5. 可靠性测试5.1 使用可靠性测试设备，对晶振进行长时间的工作测试，如连续工作1000小时。

5.2 观察晶振在测试期间是否出现异常情况，如频率波动、启动困难等。

5.3 根据测试结果评估晶振的可靠性，确保其在实际使用中能够稳定工作。

三、检验标准1. 外观检查标准1.1 晶振外壳应完整，无损坏、变形或划痕。

1.2 晶振引脚应完好，无弯曲或断裂。

1.3 晶振标识应清晰可辨，无模糊或磨损。

有源晶振车规标准想必晶说到晶振大家应该都不陌生，那大家对于细分的汽车级晶振大家又知道有多少？车规级晶振，汽车晶振等；是指对使用在汽车或车载设备上的如汽车导航设备、安全设备、ADAS（ 自动驾驶辅助系统）等应用中的符合AEC-Q200技术标准的晶体振荡器、晶体谐振器、传感器、陀螺仪等频率元器件的一个约定俗成的叫法。

且汽车中使用的电子产品的严格要求并不是指定汽车规定等级。

据悉，一辆汽车使用的石英晶振达到了200个左右，分布在汽车其他不同部位。

发动机引擎部位的结晶度的工作温度要求非常严格，而工作温度必须满足-40~125℃或-40~150℃。

音响、导航等系统对工作温度范围没有很高指标。

那么具体车规级晶振特性及车规级对晶振标准又有哪些要求？车规级晶振特性为了实现消费级、工业级、车规级等的（温度差异，往往采用不同的材质甚至不同的工艺。

比如消费级和工业级用塑封或树脂封装，车规级用陶瓷封装。

陶瓷封装的晶振有哪些优良特性：1、耐湿性好，不易产生微裂现象。

2、汽车在运动的环境中工作。

对不同型号车规级晶振而言，振动和冲击的要求水准会比消费电子产品高很多。

车规级晶振需具备耐热、耐振、耐撞击等优良的耐环境特性；在极端严酷的环境条件下也能发挥稳定的起振特性；满足无铅焊接的回流温度曲线要求；符合AEC-Q200标准。

所以要通过抗热冲击性实验及温度循环实验。

3、热膨胀系数小，热导率高。

4、其气密性能满足高密封的高要求，绝缘性和气密性好，芯片和电路不受周围环境影响。

5、能有效的遮蔽可见光及极好的反射红外线 避光性好）；还能满足光学相关产品的低反射要求。

6、在相同的可靠性要求下，系统组成的部件和环节越多，对组件的可靠性要求越高。

汽车零部件的要求通常用PPM 百万分之一）来描述，因此，汽车设计寿命均为15年20W 公里左右，汽车规定级部件的寿命要求不能低于汽车设计寿命。

7、为了达到消费级、工业级、车规级等的温差，往往与其他材料甚至其他工艺不同。

晶体振荡器aecq100 可靠性测试条件广东优科检测是获得CNAS和CMA资质认可的第三方检测认证机构，实验室具备AEC-Q100标准CNAS全项检测资质和检测能力，可提供汽车被动（无源）元器件AEC-Q100认证检测服务，接下来为大家介绍AEC-Q100产品测试条件。

AEC-Q100产品测试条件制定依据：AEC-Q100的产品测试条件，主要是依据MIL-STD-202与JEDEC22A-104规范来制定的，不同零件的试验温度除了不一样之外，其施加电源(电压、电流、负载)要求也会有所不同。

高温储存属于不施加偏压与负载，但是在高温工作寿命就需要。

温度循环与温度冲击，其试验目的与手法不一样，在温度循环中高低温变化需控制温变率，温度冲击则不用，偏高湿度就是俗称的高温高湿试验，而湿度抵抗就是湿冷冻试验。

AEC-Q100产品测试注意事项：1000h试验过程需在250h、500h进行间隔量测。

AEC-Q100各试验项目产品测试条件：1.AEC-Q100高温储存(MIL-STD-202-108)测试条件薄膜电容、网路低通滤波器、网路电阻、热敏电阻、可变电容、可变电阻、陶瓷共鸣器、EMI干扰抑制器、EMI干扰过滤器：85℃/1000h，电感、变压器、电阻：125℃/1000h，变阻器：150℃/1000，钽电容、陶瓷电容、铝电解电容：最大额定温度/1000h2.AEC-Q100高温工作寿命(MIL-STD-202-108)测试条件网路低通滤波器、网路电阻：85℃/1000hEMI干扰抑制器、EMI干扰过滤器：85℃/1000h/施加额定IL 钽电容、陶瓷电容：最大额定温度/1000h/(2/3)负载/额定电压铝电解电容、电感、变压器：105℃/1000h薄膜电容：1000h/(85℃/125%额定电压、105℃&125℃/100%额定电压自恢复保险丝：125℃/1000h电阻、热敏电阻、可变电容：125℃/1000h/额定电压可变电阻：125℃/1000h/额定功率变阻器：125℃/1000h/额定电压85％+ma电流陶瓷共鸣器：85℃/1000h/额定VDD+1MΩ，并联逆变器，在每个晶体脚和地之间有2X的晶体CL电容石英振荡器：125℃/1000h/额定VDD+1MΩ，并联逆变器，在每个晶体脚和地之间有2X的晶体CL电容3.AEC-Q100温度循环(JEDEC22A-104)测试条件薄膜电容、可变电容、可变电阻、陶瓷共鸣器、EMI干扰抑制器、EMI干扰过滤器：-55℃(30min)←→85℃(30min)/RAMP(15℃/min)/1000cycles钽电容、陶瓷电容、电阻、热敏电阻：-55℃(30min)←→125℃(30min)/RAMP(15℃/min)/1000cycles铝电解电容：-40℃(30min)←→105℃(30min)/RAMP(15℃/min)/1000cycles电感、变压器、变阻器、石英振荡器、自恢复保险丝：-40℃(30min)←→125℃(30min)/RAMP(15℃/min)/1000cycles网路低通滤波器、网路电阻：-55℃(30min)←→125℃(30min)/RAMP(15℃/min)/1000cycles4.AEC-Q100温度冲击(MIL-STD-202-107)测试条件自恢复保险丝：-40℃(15min)←→125℃(15min)/300cycles5.AEC-Q100偏高湿度(MIL-STD-202-103)测试条件钽电容、陶瓷电容：85℃/85%R.H./1000h/电压1.3～1.5V电感&变压器：85℃/85%R.H./1000h/不通电铝电解电容：85℃/85%R.H./1000h/额定电压EMI干扰抑制器、EMI干扰过滤器：85℃/85%R.H./1000h/额定电压＆电流电阻、热敏电阻：85℃/85%R.H./1000h/工作电源10%自恢复保险丝：85℃/85%R.H./1000h/额定电流10%可变电容、可变电阻：85℃/85%R.H./1000h/额定功率10%网路低通滤波器&网路电阻：85℃/85%R.H./1000h/电压[网路电容(额定电压)、网路电阻(10%额定功率)]变阻器：85℃/85%R.H./1000h/额定电压85％+ma电流石英振荡器、陶瓷共鸣器：85℃/85%R.H./1000h/额定VDD+1MΩ，并联逆变器，在每个晶体脚和地之间有2X的晶体CL 电容薄膜电容：40℃/93%R.H./1000h/额定电压6.AEC-Q100湿度抵抗(MIL-STD-202-106)测试条件薄膜电容：(25℃←→65℃/90%R.H.*2循环)/18h→-10℃/3h，每一循环共24h，step7a&7b不通电以上就是关于AEC-Q200产品测试条件的介绍，如果您想了解更多关于AEC-Q200检测认证相关的知识，或者有电容、电感、变压器、保险丝等车规级元器件需要做AEC-Q200认证，欢迎联系广东优科检测工程师！。

晶振的工作原理及应用一、晶振的工作原理晶振（Crystal Oscillator）是一种能够产生稳定的振荡信号的元件，常用于电子设备中提供准确的时钟信号。

晶振的工作原理可以分为以下几个方面：1.晶体：晶振的核心部件是晶体，一般采用石英晶体作为振荡器的振荡元件。

晶体具有压电效应，当在晶体上施加外加电场时，会在其表面形成特定的振荡频率。

振荡频率取决于晶体几何形状和厚度。

2.回路：晶振通常由一个电路回路组成，其中包括晶体和辅助电路。

晶体之外的辅助电路通常由放大器、反馈电路和电阻等元件组成。

放大器用于放大晶体振荡产生的信号，并将放大后的信号反馈给晶体，以确保振荡的稳定性。

3.振荡特性：晶振的振荡特性主要由晶体的机械和电学特性决定。

其中，晶体的机械特性包括晶体材料的晶格结构、晶体厚度和材料的机械弹性等。

电学特性包括晶体的硬度、介电性、介电常数和电荷分布等。

二、晶振的应用晶振作为一种稳定的时钟源，在电子设备中具有广泛的应用。

以下是晶振的一些主要应用场景：1.计算机：晶振广泛应用于计算机的主频发生器中，用于产生CPU和其他设备的时钟信号。

晶振通过提供稳定的时钟脉冲，确保计算机各个组件的协调工作，避免数据传输错误和系统崩溃。

2.通信设备：晶振在通信设备中也扮演着重要的角色，如无线电通信模块、手机、调制解调器等。

晶振提供准确的时钟信号以同步数据传输，确保通信设备的稳定性和可靠性。

3.音视频设备：晶振在音频和视频设备中的应用也非常常见，如音频解码器、数字录音机、数字相机等。

晶振提供准确的时钟信号，确保音视频设备以正确的频率运行，避免声音失真和画面抖动。

4.测量仪器：晶振在测量仪器中的应用主要是为测量仪器提供稳定的时钟信号，确保测量结果的准确性。

例如，频谱分析仪、示波器和信号发生器等测量仪器都需要高精度的时钟信号来实现精确的测量。

5.其他领域：除了上述应用场景，晶振还广泛应用于一些其他领域。

例如汽车电子中的仪表盘、车载导航和车载音响等，以及工业控制设备、医疗设备和军事设备等。

晶振进货检验规范
晶振作为电子电路中的重要组成部分，其稳定性和精度直接影响到整个电路和产品的性能。

因此，在进货时要进行严格的检验和测试，才能确保晶振的质量和可靠性。

本文将介绍晶振进货检验规范，帮助大家更好地采购和使用晶振。

一、外观品质检验
1. 晶片外观：应无裂纹、凸起、凹陷、污渍、划痕等表面缺陷，金属引脚应直、匀、对称、无扭曲、错位、弯曲及接触疏松现象。

2. 铝壳外观：应无破损、裂纹、变形等表面缺陷，标记清晰、无掉色现象。

3. 整体外观：晶片与铝壳相结合紧密，铝壳与引线连接牢固。

二、尺寸和性能检验
1. 晶片尺寸：使用显微镜等仪器测量晶片尺寸，应与生产厂家提供的产品规格一致。

2. 引脚尺寸：使用千分尺等测量工具测量引脚尺寸，应与产品规格一致。

3. 频率测量：使用频率计等测量仪器对晶振进行频率测量，检查其频率是否符合产品规格要求。

4. 静电保护性能测试：使用静电放电测试仪对晶振进行静电放电测试，检查其静电保护性能是否符合要求。

5. 抗振动性能测试：使用振动台等仪器对晶振进行抗振动性能测试，检查其是否符合产品规格要求。

6. 工作温度范围测试：使用恒温箱等温度控制设备对晶振进行工作温度范围测试，检查其是否符合产品规格要求。

三、其他检验
1. 包装检验：检查晶振的包装是否完好无损，是否符合产品规格要求。

2. 产品质量证明文件检验：检查产品质量证明文件是否齐全、完整、真实、准确。

以上就是晶振进货检验规范的内容，希望能对大家有所帮助。

在进货时，尽量选择正规的生产厂家和供应商，确保晶振产品的质量和可靠性，以提高产品的性能和稳
定性。
