xxx电站工程水力过渡过程大波动计算报告xxxxxxxxxx勘测设计院2006年10月目录工程概况及计算任务 (2)计算要求及约束条件 (2)计算主要基本资料 (3)结论意见 (4)一、工程概况及计算任务：xxxxxx水电站位于xxx省xxxx岗乡，地处xxx河一级支流xxx河中下游河段，属xxx水电梯级开发规划的第六级。

电站最大水头63.39m，额定水头54.0m，最小水头48.5m，装机容量2×20MW。

本站引水系统由进水口、压力隧洞、主压力钢管、分岔管、支管、机组、尾水管组成。

本电站的调保计算采用河海大学的《水电站水力-机械过渡过程仿真计算通用软件》进行分析计算。

计算任务：1、上、下游正常高水位：2台机同时甩负荷：2×20MW→02、上、下游最高洪水位：2台机同时甩负荷：2×20MW→03、上游死水位、下游最低水位：2台机同时甩负荷：2×20MW→04、额定水头下2台机同时甩负荷：2×20MW→0二、计算要求及约束条件：1、选择合理的关机规律：2、计算蜗壳进口压力，最大值不超过96m：3、计算机组最大速率上升值，最大值小于60％：4、计算尾水管内的最大真空度不大于８ｍ水柱：5、计算压力输水管全线各断面最高点的最小压力不低压0.02Mpa，不得出现负压脱流现象。

三、计算主要基本资料：1、上游前池水位：校核洪水位：518.32 m正常高水位：516.0 m死水位：502.0 m2、厂房尾水位：校核洪水位：461.64m最低尾水位：450.6m3、电站指标：装机容量：2×20MW额定出力：20.619MW最大水头：63.39m额定水头：54m最小水头：48.5m额定转速：250r/min转轮直径： 2.25mGD2：570t.m2安装高程：452.1m。

水轮机型号：HLF100-LJ-225发电机型号：SF20-24/4250调速器型号：WT-PC-804、压力引水管线：方案1：进水口中心高程为491.75m，主压力隧洞及钢管长288.32m，其中隧洞内径5.5m，壁厚0.5m，相应糙率0.014；末端分岔，岔管后为双支管，支管管径3.2 m，长度29.26m，后进主厂房再接管径3.2m，长度9.5m的压力钢管后接蜗壳。

钢管相应糙率0.012，钢管壁厚0.02m。

方案2：进水口中心高程为491.75m，主压力隧洞及钢管长288.32m，其中隧洞内径5.0m，壁厚0.5m，相应糙率0.014；末端分岔，岔管后为双支管，支管管径3.2 m，长度29.26m，后进主厂房再接管径3.2m，长度9.5m的压力钢管后接蜗壳。

钢管相应糙率0.012，钢管壁厚0.02m。

见引水管线图。

本电站的调保计算采用河海大学的《水电站水力-机械过渡过程仿真计算通用软件》进行分析计算。

计算时采用本站选择的水轮机HLF100的转轮特性数据库。

电站水力过渡过程计算的各种工况及结果详见表1、表2：四、结论意见：在压力引水管长度相同的情况下，设计分别对主压力引水隧洞及钢管管直径5.5m、5.0m进行过渡过程大波动计算。

经计算后确定主压力引水隧洞及钢管管长不变的情况下，主压力引水隧洞及钢管直径可由5.5m优化为5.0m。

其直径5.0m的计算成果如下：（1）、机组一段直线关闭，关机时间8.0秒，机组GD2＝570t.m2。

（2）、机组最大转速上升值58.9%，蜗壳最大压力89.2 m，最低尾水管压力-5.75m。

满足大波动计算要求。

（3）、当上游为死水位502.0m，下游尾水位450.60m时，两台机组同时甩负荷时，压力输水管全线各断面最高点，即进水口接点1处管中心最低水位为500.98m，换算到该接点的断面最高点压力为0.0923Mpa，高于限制压力0.02Mpa计算要求，机组可以安全运行。

中心线压力钢管段（主管）结点1进水口管中心正常高水位461.14 校核洪水位(P=1%)450.60 设计尾水位452.10 安装高程附图 1 电站引水系统表1 主压力引水管直径5.5m各种工况及计算结果表8表2 主压力引水管直径5.0m各种工况及计算结果表9主压力引水管直径φ5.5m上游正常高水位516.0m，下游正常高水位451.15m过渡过程计算结果第1号机组过渡过程计算结果甩前工况甩前转速N0= 250.000 r/min 甩前流量Q0= 35.112 M**3/sec 甩前力矩M0= 80.266 kg*M 甩前开度Y0= 0.747 甩前水头H0= 63.429 M 甩前功率P0= 20.601 MW关闭规律不动时间T0= 0.100 s 第一段关闭时间T1= 7.000 s 第二段关闭时间T2= 0.000 s第三段关闭时间T3= 0.000 s 第一分段开度Y12= 0.000 第二分段开度Y23= 0.000计算结果最大频率 FMAX= 73.115 Hz 发生时间 TFMAX= 3.600 s 相对值BETA= 0.462最大涡壳压力HUMAX= 88.540 m 发生时间THUMAX= 4.960 s 相对值 KSI= 0.456最小尾管压力HDMIN= -4.219 m 发生时间THDMIN= 0.920 s第2号机组过渡过程计算结果甩前工况甩前转速N0= 250.000 r/min 甩前流量Q0= 35.112 M**3/sec 甩前力矩M0= 80.266 kg*M 甩前开度Y0= 0.747 甩前水头H0= 63.429 M 甩前功率P0= 20.601 MW关闭规律不动时间T0= 0.100 s 第一段关闭时间T1= 7.000 s 第二段关闭时间T2= 0.000 s第三段关闭时间T3= 0.000 s 第一分段开度Y12= 0.000 第二分段开度Y23= 0.000计算结果最大频率 FMAX= 73.115 Hz 发生时间 TFMAX= 3.600 s 相对值BETA= 0.462最大涡壳压力HUMAX= 88.540 m 发生时间THUMAX= 4.960 s 相对值 KSI= 0.456最小尾管压力HDMIN= -4.219 m 发生时间THDMIN= 0.920 s第1号节点水压力变化过程计算结果计算结果最高测压管水位HMAX= 517.039 m 发生时间THMAX= 9.700 s最低测压管水位HMIN= 514.923 m 发生时间THMIN= 5.660 s第3号节点水压力变化过程计算结果最高测压管水位HMAX= 534.411 m 发生时间THMAX= 2.320 s最低测压管水位HMIN= 498.200 m 发生时间THMIN= 6.000 s主压力引水管直径φ5.5m上游校核洪水位518.32m，下游校核洪水位461.64m过渡过程计算结果第1号机组过渡过程计算结果甩前工况甩前转速N0= 250.000 r/min 甩前流量Q0= 39.704 M**3/sec 甩前力矩M0= 80.257 kg*M 甩前开度Y0= 0.928 甩前水头H0= 54.863 M 甩前功率P0= 20.599 MW关闭规律不动时间T0= 0.100 s 第一段关闭时间T1= 7.000 s 第二段关闭时间T2= 0.000 s第三段关闭时间T3= 0.000 s 第一分段开度Y12= 0.000 第二分段开度Y23= 0.000计算结果最大频率 FMAX= 76.955 Hz 发生时间 TFMAX= 4.240 s 相对值BETA= 0.539最大涡壳压力HUMAX= 89.237 m 发生时间THUMAX= 6.540 s 相对值 KSI= 0.426最小尾管压力HDMIN= 5.331 m 发生时间THDMIN= 0.920 s第2号机组过渡过程计算结果甩前工况甩前转速N0= 250.000 r/min 甩前流量Q0= 39.704 M**3/sec 甩前力矩M0= 80.257 kg*M 甩前开度Y0= 0.928 甩前水头H0= 54.863 M 甩前功率P0= 20.599 MW关闭规律不动时间T0= 0.100 s 第一段关闭时间T1= 7.000 s 第二段关闭时间T2= 0.000 s第三段关闭时间T3= 0.000 s 第一分段开度Y12= 0.000 第二分段开度Y23= 0.000计算结果最大频率 FMAX= 76.955 Hz 发生时间 TFMAX= 4.240 s 相对值BETA= 0.539最大涡壳压力HUMAX= 89.237 m 发生时间THUMAX= 6.540 s 相对值 KSI= 0.426最小尾管压力HDMIN= 5.331 m 发生时间THDMIN= 0.920 s第1号节点水压力变化过程计算结果计算结果最高测压管水位HMAX= 519.394 m 发生时间THMAX= 10.960 s最低测压管水位HMIN= 517.113 m 发生时间THMIN= 6.920 s第3号节点水压力变化过程计算结果计算结果最高测压管水位HMAX= 535.159 m 发生时间THMAX= 6.620 s最低测压管水位HMIN= 501.681 m 发生时间THMIN= 7.260 s主压力引水管直径φ5.5m上游死水位502.0m，下游水位450.6m过渡过程计算结果第1号机组过渡过程计算结果甩前工况甩前转速N0= 250.000 r/min 甩前流量Q0= 40.286 M**3/sec 甩前力矩M0= 73.515 kg*M 甩前开度Y0= 1.000 甩前水头H0= 49.529 M 甩前功率P0= 18.868 MW关闭规律不动时间T0= 0.100 s 第一段关闭时间T1= 7.000 s 第二段关闭时间T2= 0.000 s第三段关闭时间T3= 0.000 s 第一分段开度Y12= 0.000 第二分段开度Y23= 0.000计算结果最大频率 FMAX= 76.600 Hz 发生时间 TFMAX= 4.480 s 相对值BETA= 0.532最大涡壳压力HUMAX= 71.709 m 发生时间THUMAX= 7.040 s 相对值 KSI= 0.404最小尾管压力HDMIN= -5.831 m 发生时间THDMIN= 0.920 s第2号机组过渡过程计算结果甩前工况甩前转速N0= 250.000 r/min 甩前流量Q0= 40.286 M**3/sec 甩前力矩M0= 73.515 kg*M 甩前开度Y0= 1.000 甩前水头H0= 49.529 M 甩前功率P0= 18.868 MW关闭规律不动时间T0= 0.100 s 第一段关闭时间T1= 7.000 s 第二段关闭时间T2= 0.000 s第三段关闭时间T3= 0.000 s 第一分段开度Y12= 0.000 第二分段开度Y23= 0.000计算结果最大频率 FMAX= 76.600 Hz 发生时间 TFMAX= 4.480 s 相对值BETA= 0.532最大涡壳压力HUMAX= 71.709 m 发生时间THUMAX= 7.040 s 相对值 KSI= 0.404最小尾管压力HDMIN= -5.831 m 发生时间THDMIN= 0.920 s第1号节点水压力变化过程计算结果计算结果最高测压管水位HMAX= 502.969 m 发生时间THMAX= 11.460 s第3号节点水压力变化过程计算结果计算结果最高测压管水位HMAX= 518.106 m 发生时间THMAX= 3.120 s最低测压管水位HMIN= 486.328 m 发生时间THMIN= 7.780 s主压力引水管直径φ5.5m额定水头工况：上游水位507.06m，下游水位451.15m过渡过程计算结果第1号机组过渡过程计算结果甩前工况甩前转速N0= 250.000 r/min 甩前流量Q0= 40.292 M**3/sec 甩前力矩M0= 80.257 kg*M 甩前开度Y0= 0.953 甩前水头H0= 54.039 M 甩前功率P0= 20.599 MW关闭规律不动时间T0= 0.100 s 第一段关闭时间T1= 7.000 s 第二段关闭时间T2= 0.000 s第三段关闭时间T3= 0.000 s 第一分段开度Y12= 0.000 第二分段开度Y23= 0.000计算结果最大频率 FMAX= 77.482 Hz 发生时间 TFMAX= 4.320 s 相对值BETA= 0.550最大涡壳压力HUMAX= 77.728 m 发生时间THUMAX= 6.700 s 相对值 KSI= 0.422最小尾管压力HDMIN= -5.301 m 发生时间THDMIN= 0.920 s第2号机组过渡过程计算结果甩前工况甩前转速N0= 250.000 r/min 甩前流量Q0= 40.292 M**3/sec 甩前力矩M0= 80.257 kg*M 甩前开度Y0= 0.953 甩前水头H0= 54.039 M 甩前功率P0= 20.599 MW关闭规律不动时间T0= 0.100 s 第一段关闭时间T1= 7.000 s 第二段关闭时间T2= 0.000 s第三段关闭时间T3= 0.000 s 第一分段开度Y12= 0.000 第二分段开度Y23= 0.000计算结果最大频率 FMAX= 77.482 Hz 发生时间 TFMAX= 4.320 s 相对值BETA= 0.550最大涡壳压力HUMAX= 77.728 m 发生时间THUMAX= 6.700 s 相对值 KSI= 0.422最小尾管压力HDMIN= -5.301 m 发生时间THDMIN= 0.920 s第1号节点水压力变化过程计算结果计算结果最低测压管水位HMIN= 506.003 m 发生时间THMIN= 7.100 s第3号节点水压力变化过程计算结果计算结果最高测压管水位HMAX= 523.846 m 发生时间THMAX= 3.080 s最低测压管水位HMIN= 490.587 m 发生时间THMIN= 7.440 s主压力引水管直径φ5.0m上游正常高水位516.0m，下游正常高水位451.15m过渡过程计算结果第1号机组过渡过程计算结果甩前工况甩前转速N0= 250.000 r/min 甩前流量Q0= 35.229 M**3/sec 甩前力矩M0= 80.258 kg*M 甩前开度Y0= 0.751 甩前水头H0= 63.089 M 甩前功率P0= 20.599 MW关闭规律不动时间T0= 0.100 s 第一段关闭时间T1= 8.000 s 第二段关闭时间T2= 0.000 s第三段关闭时间T3= 0.000 s 第一分段开度Y12= 0.000 第二分段开度Y23= 0.000计算结果最大频率 FMAX= 75.022 Hz 发生时间 TFMAX= 3.960 s 相对值BETA= 0.500最大涡壳压力HUMAX= 88.697 m 发生时间THUMAX= 6.040 s 相对值 KSI= 0.459最小尾管压力HDMIN= -4.187 m 发生时间THDMIN= 0.920 s第2号机组过渡过程计算结果甩前工况甩前转速N0= 250.000 r/min 甩前流量Q0= 35.229 M**3/sec 甩前力矩M0= 80.258 kg*M 甩前开度Y0= 0.751 甩前水头H0= 63.089 M 甩前功率P0= 20.599 MW关闭规律不动时间T0= 0.100 s 第一段关闭时间T1= 8.000 s 第二段关闭时间T2= 0.000 s第三段关闭时间T3= 0.000 s 第一分段开度Y12= 0.000 第二分段开度Y23= 0.000计算结果最大频率 FMAX= 75.022 Hz 发生时间 TFMAX= 3.960 s 相对值BETA= 0.500最大涡壳压力HUMAX= 88.697 m 发生时间THUMAX= 6.040 s 相对值 KSI= 0.459最小尾管压力HDMIN= -4.187 m 发生时间THDMIN= 0.920 s第1号节点水压力变化过程计算结果计算结果最高测压管水位HMAX= 516.953 m 发生时间THMAX= 7.720 s最低测压管水位HMIN= 515.019 m 发生时间THMIN= 8.420 s第3号节点水压力变化过程计算结果计算结果最高测压管水位HMAX= 535.016 m 发生时间THMAX= 6.120 s最低测压管水位HMIN= 497.127 m 发生时间THMIN= 6.800 s主压力引水管直径φ5.0m上游校核洪水位518.32m，下游校核洪水位461.64m过渡过程计算结果第1号机组过渡过程计算结果甩前工况甩前转速N0= 250.000 r/min 甩前流量Q0= 40.030 M**3/sec 甩前力矩M0= 80.258 kg*M 甩前开度Y0= 0.942 甩前水头H0= 54.406 M 甩前功率P0= 20.599 MW关闭规律不动时间T0= 0.100 s 第一段关闭时间T1= 8.000 s 第二段关闭时间T2= 0.000 s第三段关闭时间T3= 0.000 s 第一分段开度Y12= 0.000 第二分段开度Y23= 0.000计算结果最大频率 FMAX= 79.224 Hz 发生时间 TFMAX= 4.700 s 相对值BETA= 0.584最大涡壳压力HUMAX= 89.195 m 发生时间THUMAX= 7.560 s 相对值 KSI= 0.425最小尾管压力HDMIN= 5.278 m 发生时间THDMIN= 0.920 s第2号机组过渡过程计算结果甩前工况甩前转速N0= 250.000 r/min 甩前流量Q0= 40.030 M**3/sec 甩前力矩M0= 80.258 kg*M 甩前开度Y0= 0.942 甩前水头H0= 54.406 M 甩前功率P0= 20.599 MW关闭规律不动时间T0= 0.100 s 第一段关闭时间T1= 8.000 s 第二段关闭时间T2= 0.000 s第三段关闭时间T3= 0.000 s 第一分段开度Y12= 0.000 第二分段开度Y23= 0.000计算结果最大频率 FMAX= 79.224 Hz 发生时间 TFMAX= 4.700 s 相对值BETA= 0.584最大涡壳压力HUMAX= 89.195 m 发生时间THUMAX= 7.560 s 相对值 KSI= 0.425最小尾管压力HDMIN= 5.278 m 发生时间THDMIN= 0.920 s第1号节点水压力变化过程计算结果计算结果最高测压管水位HMAX= 519.211 m 发生时间THMAX= 9.240 s最低测压管水位HMIN= 517.415 m 发生时间THMIN= 7.960 s第3号节点水压力变化过程计算结果计算结果最高测压管水位HMAX= 535.939 m 发生时间THMAX= 7.640 s最低测压管水位HMIN= 500.842 m 发生时间THMIN= 8.320 s主压力引水管直径φ5.0m上游死水位502.0m，下游水位450.6m过渡过程计算结果第1号机组过渡过程计算结果甩前工况甩前转速N0= 250.000 r/min 甩前流量Q0= 40.100 M**3/sec 甩前力矩M0= 72.523 kg*M 甩前开度Y0= 1.000 甩前水头H0= 49.119 M 甩前功率P0= 18.614 MW关闭规律不动时间T0= 0.100 s 第一段关闭时间T1= 8.000 s 第二段关闭时间T2= 0.000 s第三段关闭时间T3= 0.000 s 第一分段开度Y12= 0.000 第二分段开度Y23= 0.000计算结果最大频率 FMAX= 78.222 Hz 发生时间 TFMAX= 4.900 s 相对值BETA= 0.564最大涡壳压力HUMAX= 71.767 m 发生时间THUMAX= 8.040 s 相对值 KSI= 0.405最小尾管压力HDMIN= -5.751 m 发生时间THDMIN= 0.920 s第2号机组过渡过程计算结果甩前工况甩前转速N0= 250.000 r/min 甩前流量Q0= 40.100 M**3/sec 甩前力矩M0= 72.523 kg*M 甩前开度Y0= 1.000 甩前水头H0= 49.119 M 甩前功率P0= 18.614 MW 关闭规律不动时间T0= 0.100 s 第一段关闭时间T1= 8.000 s 第二段关闭时间T2= 0.000 s第三段关闭时间T3= 0.000 s 第一分段开度Y12= 0.000 第二分段开度Y23= 0.000 计算结果最大频率 FMAX= 78.222 Hz 发生时间 TFMAX= 4.900 s 相对值BETA= 0.564最大涡壳压力HUMAX= 71.767 m 发生时间THUMAX= 8.040 s 相对值 KSI= 0.405最小尾管压力HDMIN= -5.751 m 发生时间THDMIN= 0.920 s第1号节点水压力变化过程计算结果计算结果最高测压管水位HMAX= 502.863 m 发生时间THMAX= 9.700 s最低测压管水位HMIN= 500.977 m 发生时间THMIN= 8.420 s第3号节点水压力变化过程计算结果计算结果最高测压管水位HMAX= 518.760 m 发生时间THMAX= 8.120 s最低测压管水位HMIN= 485.405 m 发生时间THMIN= 8.800s主压力引水管直径φ5.0m额定水头工况：上游水位507.50m，下游水位451.15m过渡过程计算结果第1号机组过渡过程计算结果甩前工况甩前转速N0= 250.000 r/min 甩前流量Q0= 40.288 M**3/sec 甩前力矩M0= 80.261 kg*M 甩前开度Y0= 0.953 甩前水头H0= 54.047 M 甩前功率P0= 20.600 MW关闭规律不动时间T0= 0.100 s 第一段关闭时间T1= 8.000 s 第二段关闭时间T2= 0.000 s第三段关闭时间T3= 0.000 s 第一分段开度Y12= 0.000 第二分段开度Y23= 0.000计算结果最大频率 FMAX= 79.469 Hz 发生时间 TFMAX= 4.740 s 相对值BETA= 0.589最大涡壳压力HUMAX= 78.298 m 发生时间THUMAX= 7.660 s 相对值 KSI= 0.424最小尾管压力HDMIN= -5.275 m 发生时间THDMIN= 0.920 s第2号机组过渡过程计算结果甩前工况甩前转速N0= 250.000 r/min 甩前流量Q0= 40.288 M**3/sec 甩前力矩M0= 80.261 kg*M 甩前开度Y0= 0.953 甩前水头H0= 54.047 M 甩前功率P0= 20.600 MW关闭规律不动时间T0= 0.100 s 第一段关闭时间T1= 8.000 s 第二段关闭时间T2= 0.000 sxxx电站工程施工图设计水力过渡过程大波动计算计算结果最大频率 FMAX= 79.469 Hz 发生时间 TFMAX= 4.740 s 相对值BETA= 0.589 最大涡壳压力HUMAX= 78.298 m 发生时间THUMAX= 7.660 s 相对值 KSI= 0.424 最小尾管压力HDMIN= -5.275 m 发生时间THDMIN= 0.920 s第1号节点水压力变化过程计算结果计算结果最高测压管水位HMAX= 508.408 m 发生时间THMAX= 9.320 s最低测压管水位HMIN= 506.429 m 发生时间THMIN= 8.040 s第3号节点水压力变化过程计算结果计算结果最高测压管水位HMAX= 525.059 m 发生时间THMAX= 7.740 s最低测压管水位HMIN= 490.086 m 发生时间THMIN= 8.420 s。

合集下载

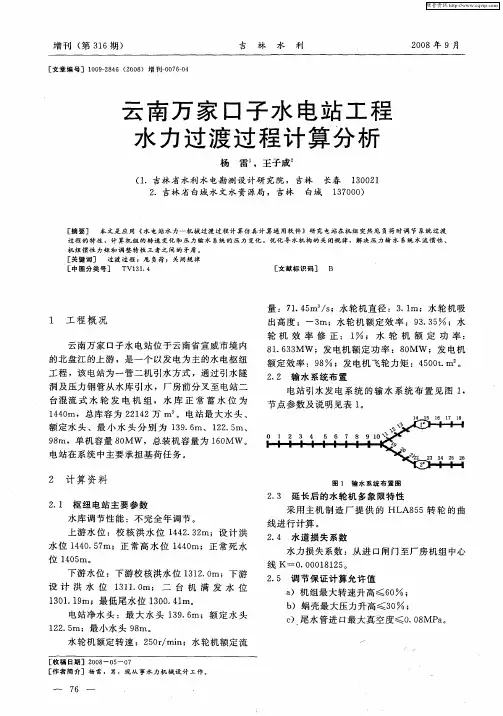

云南万家口子水电站工程水力过渡过程计算分析

云南万家口子水电站工程水力过渡过程计算分析

位 １０ｍ。 ４５
采用 主机 制 造 厂 提 供 的 ＨＬ ５ Ａ８ ５转 轮 的 曲 线 进 行计算 。
２ ４ 水 道损 失 系数 ．
水力 损失 系数 ：从进 口闸 门至厂房 机 组 中心
线 Ｋ一 ０ ０ ０ ８ 位 １ １ ． ｍ；下游 ３ ２０ 设 计 洪 水 位 １ １ ． ｍ； 二 台 机 满 发 水 位 ３ １０
机 构 的关 闭规 律 ，解 决 压 力 输 水 系统 水 流 惯性 、
机 组惯 性 力矩 和调 整特 性 三者 之间 的 矛盾 。
工况 ４ ：在 额 定水头 Ｈｒ ２ ． ｍ 的 情况 下 ＝１ ２ ５ 计算 ： （ 一 台机 组 甩 负 荷 ，第 二 台 机 组 不 运 第
行 ） ；
水 轮机 额定 转速 ：２ ０ ／ ｎ ５ ｒ ｍｉ ；水 轮机 额定 流
［ 稿 日期 ］ ２ ０ － ０ — ０ 收 ０８ ５ ７ ［ 者 简 介 ］ 杨 雷 ， 男 ，现 从 事 水 力 机 械 设 计 工 作 。 作
一
７ ６ 一
．
．
维普资讯
机 组 惯 性 力 矩 和 调 整 特 性 三 者 之 间 的 矛盾 。
［ 键 词 ］ 过 渡 过 程 ；甩 负荷 ； 关 闭规 律 关 ［ 图分类号］ Ｔ ３． 中 Ｖ１ １４
［ 献标 识 码］ Ｂ 文
量 ：７ ． ５ ／ ；水 轮机 直径 ：３ １ １ ４ ｍ。ｓ ． ｍ；水 轮 机 吸
维普资讯
增 刊 （ ３ ６期 ） 第 １
［ 文章编号］１０ —８ ６ （０ ８ ０９２ ４ ２ ０ ）增 刊一０ ６０ ０ ７ ～４
吉 林 水 利
２０ ０ ８年 ９月
云 南 万 家 口子 水 电 站 工 程
水电站调节保证计算

水电站调节保证计算

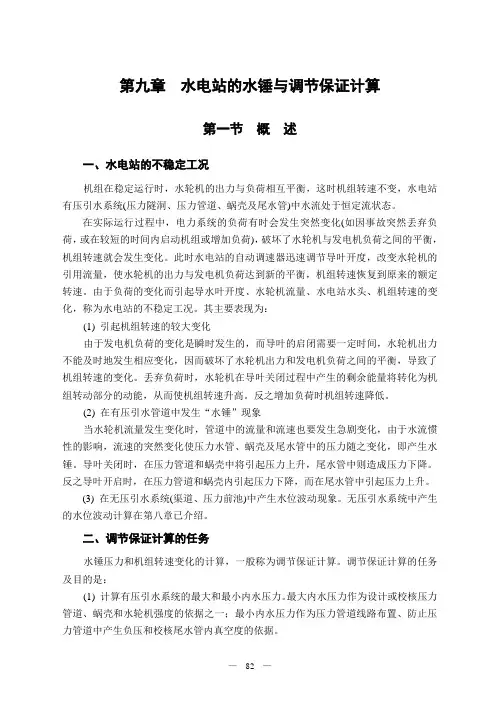

第九章水电站的水锤与调节保证计算第一节概述一、水电站的不稳定工况机组在稳定运行时，水轮机的出力与负荷相互平衡，这时机组转速不变，水电站有压引水系统(压力隧洞、压力管道、蜗壳及尾水管)中水流处于恒定流状态。
