前言一、仪表及操纵1、仪表及操纵机构总布置2、警报指示灯○1本说明书中凡带“*”号的设备仅装于某些特定型或属选装件。
○2本公司原装收音机另配有使用说明书。
二、操作1、钥匙本车随车交接上图所示钥匙A2把和钥匙标牌B。
配备无线遥控装置*的捷达轿车随车交接两把无线遥控钥匙。
关于无线遥控钥匙的作用范围和功能请参阅13页的说明。
A—钥匙该钥匙可用于开启或闭锁车上所有锁。
B—钥匙标牌其上标有钥匙编码及电子防盗器密码。
若钥匙丢失，可按上述两编码向本公司订制钥匙，订制时应出示上述两编码。
钥匙标牌不应存放在车内，须单独存放，妥善保管，防止被盗复制。
基于安全理由，请务必向本公司订购钥匙若将轿车转售给他人，请将该标牌转交新车主。
○⑴离车时务必拔下点火钥匙，随身携带，以防单独留在车内的儿童误起动发动机，或使用车内电气设备导致伤害。
○⑵轿车未停妥前，切勿拔出点火钥匙，否则方向盘可能被锁止。
2、电子防盗器该系统可防止他人非法盗用您的轿车。
钥匙手柄内装有一电子集成块，钥匙插入点火开关，系统自动解除防盗警戒状态；关闭点火开关，拔出点火钥匙，系统自动进入防盗警戒状态，防盗指示灯随即闪亮用正确编码的原装钥匙方能起动发动机。
3、车门、中央门锁系统A自车外开启和闭锁车门两侧前门均可用钥匙在车外开启或闭锁。
用钥匙将车门锁上后，锁钮即自行降下。
右前门和两侧后门不用钥匙可从车外锁住，按下门内锁钮后关门即可锁住车门。
仅仅压下门内锁钮不能在车外锁住左前门(司机侧)，关门后，左前门门内锁钮将自行弹起，因此，车外锁该门时，必须用钥匙才能锁住，避免您将钥匙遗忘在车内。
B中央门锁系统*通过中央门锁系统可将四个车门的门锁起开启或闭锁。
○⑴只能从左前门操纵中央门锁系统。
○⑵右前门可用钥匙开启或闭锁。
○⑶右前门及两侧后门可用锁钮单独开启或闭锁。
○⑷行李箱盖锁不受中央门锁系统控制。
中央门锁系统发生故障后，所有车门仍可用常规方法开启或闭锁。
C自车外开启和闭锁轿车开启轿车：将钥匙插入驾驶员侧车门锁孔，拧至开启位置，所有车门的门内锁钮随即弹起，锁止机构停止工作。
全新捷达保险丝位置分配图表
Jetta NF(全新捷达) 安装位置编号802 / 1
保险丝(SA)、(SB)、(SC) 一览
1 - 保险丝架A 上的保险丝(SA)
q 保险丝架安装位置
q 保险丝位置分配
2 - 保险丝架B 上的保险丝(SB)
3 - 保险丝架C 上的保险丝(SC)
q 保险丝架C 的安装位置
q 保险丝位置分配
保险丝（SA）保险丝颜色，(左蓄电池上方保险丝架内)
维修组97；拆卸和安装保险丝架
保险丝（SB）保险丝颜色，(左蓄电池上方右侧保险丝架内)
40 A - 橙色
30 A - 淡绿色
25 A - 纯白色
20 A - 黄色
15 A - 淡蓝色
10 A - 红色
7.5 A - 棕色
5 A - 浅棕色
3 A - 紫色
1 A - 浅黑色
保险丝(SC) 保险丝颜色,(仪表板下方)
保险丝颜色
40 A - 橙色
30 A - 淡绿色
25 A - 纯白色
20 A - 黄色
15 A - 淡蓝色
10 A - 红色
7.5 A - 棕色
5 A - 浅棕色
保险丝位置分配(SC)实际位置图(位于仪表盘下方)。
WI-XMLJetta NF 安装位置插头接线板和对接插头连接插头一览1-阳光照射光电传感器的对接插头，-T4ac-□安装位置—章节2 -副驾驶员侧A柱旁的对接插头，-T28-□安装位置—章节3 -驾驶员侧B柱旁的对接插头，-T28b-□安装位置—章节4 -副驾驶员侧B柱旁的对接插头，-T28C-□安装位置—•章节5-诊断接口-U31-, -T16-□安装位置—•章节6 -驾驶员侧A柱旁的对接插头，-T28a-□安装位置—•章节7 -发电机对接插头，-T4-□安装位置—章节8 -发动机对接插头，-T14a-□安装位置—章节9 -散热器风扇对接插头，-T3a-□安装位置—章节file://G:\ElsaWin\docs\slp\ V\zh-CN\FAW5R0014805.htm页码，1/6编号805/1版本03.20132013-9-28WI-XML阳光照射光电传感器-G107-的对接插头A - 4芯黑色连接插头-T4ac-副驾驶员侧A柱旁的对接插头A - 28芯黑色连接插头-T28-file://G:\ElsaWin\docs\slp\ V\zh-CN\FAW5R0014805.htmf j马，216WI-XML副驾驶员侧B柱旁的对接插头1- 28芯黑色连接插头-T28C-驾驶员侧B柱旁的对接插头1- 28芯黑色连接插头-T28b-file://G:\ElsaWin\docs\slp\ V \zh-CN\FAW5R0014805.htm页码，3/62013-9-28W I-XML诊断接口-U31-A- 16芯连接插头-T l6-驾驶员侧A柱旁的对接插头A - 28芯连接插头-T28a-file://G:\ElsaWin\docs\slp\ V\zh-CN\FAW5R0014805.htm页码，4/6 2013-9-28W I-XML发电机接线板A - 4芯黑色连接插头-T4-发动机对接插头A- 14芯黑色连接插头-T14a-散热器风扇对接插头1-散热器风扇控制单元-J293-file://G:\ElsaW in\docs\slp\ V\zh-CN\FAW5R0014805.htm页码，5/6 2013-9-28WI-XML连接插头：□ -A/B-3芯插头连接-T3a-file://G:\ElsaWin\docs\slp\ V \zh-CN\FAW5R0014805.htm页码，6/6 2013-9-28。
捷达使用说明书(三)文档冲亿季，好礼乐相随mini ipad移动硬盘拍立得百度书包 5 手柄。
转向信号灯工作时，转向指示灯闪亮。
通过弯道后，转向信号灯自动熄灭。
变换车道：将手柄上拨或下拨至压力点，并保持在该位置，转向信号指示灯须同时闪亮。
前大灯变光：在车灯开关打开的情况下，朝方向盘方向将手柄抬过压力点，即可变换大灯灯光，指示灯即亮。
前大灯闪光：在车灯开关关闭的情况下，朝方向盘方向将手柄抬过压力点，即可使大灯闪光，远光指示灯同时亮。
驻车灯：点火开关关闭后，驻车灯方能工作：右驻车灯—上拨转向信号灯操纵杆左驻车灯—下压转向信号灯操纵杆使用上述信号灯和照明装置时，请务必遵守有关交通法规。
27、风窗刮水器及洗涤器操纵杆点火开关接通后，刮水器及洗涤器方能工作。
寒冷季节，使用刮水器前须检查刮水片是否冻结在风窗玻璃上。
风窗刮水器短时刮水：将手柄上拨至位置1前的压力点。
快速刮水：手柄上抬至位置1慢速刮水：手柄上抬至位置2间歇刮水：手柄下压至位置3，刮水器每6秒钟工作一次。
风窗洗涤器：朝方向盘方向拉手柄，并将其保持在该位置，系统即可持续工作。
自动洗涤/刮水：朝方向盘方向拉手柄，刮水器和洗涤器同时开始工作。
松开手柄，洗涤器停止工作，刮水器还将工作约4秒钟。
28、空调系统 6 本车空调器为制冷采暖综合空调系统，保证车内温度终年处于适宜状态。
处于下列条件时，空调器制冷系统方能工作：发动机处于运转状态，同时，环境温度高于+2℃。
制冷系统不仅能降低车内温度，并且能降低车内空气湿度，去除车外高湿度空气在车窗上产生的雾气。
○1为确保采暖及通风系统工作正常，风窗前端的进风口不得被冰、雪或树叶堵塞。
○2采暖效果取决于发动机冷却液温度，因此发动机达到暖态后，采暖系统方能充分发挥其效能。
○3后风窗台板处及行李箱侧壁上设有排气口，车内污浊空气经此口排出车外，注意，装载行李时切勿堵住上述排气口。
出风口：流经所有出风口(见左上图)的冷热新鲜空气的温度均由温度控制旋钮B调节，(参见下图左)出风口3和4可用滚花旋钮单独开启或关闭(见上图)：上旋滚花旋钮—打开出风口。
1.一汽大众新捷达 - 试车评测一台改变市场的车我还模糊地记得小时候第一坐上老捷达的经历，那时大约是1994年，一位亲戚买了一台老捷达（方灯、化油器）回来，带我去游车河。
当时感觉这是一款好棒的家庭车，没有皇冠3.0那样权贵，外观不大不小很紧凑，内饰简洁务实又不像夏利奥拓那么廉价，价格也比当时进口的思域和蓝鸟要便宜不少。
而且是一款德国车，有着和日系车完全不同的味道，随着在大街上越见越多，越觉得这是一部不简单的车。
捷达自1991年面市至今，虽然多次改款都是换汤不换药，但却不影响它的受欢迎程度，累计超过230万辆的销量令人称叹。
老捷达人所皆知的优点就是皮实耐用、维护费用低廉，新捷达是否有足够的能力延续和传承这一部富有传奇色彩的车，是大家对它最大的疑问。
这一次的试驾活动主办方安排了为期3天、行程长达1300多公里的试驾路线，途中会遇到多种不同状况的道路，对于新捷达来说是一次不小的考验，同时也让我们更深入更细致的体验它是否足够全面。
2.一汽大众新捷达 - 车型背景21年前，老捷达以CKD的模式被正式带入中国市场，推出后大获成功，可以说是我国A级车市场的先行者、开创者之一。
作为车坛常青树之一的捷达，虽然一直热销，并在A级车市场中有着举足轻重的份额，但车型老旧、技术落后、审美疲劳等因素导致竞争力越发低下，是时候需要新的替代者出现。
在经历了无数次改款后，终于在2012年迎来了它真真正正的换代产品——全新捷达，这也宣告了老捷达与老桑塔纳一样，成为了历史。
(想重温老捷达21年历史的朋友可以点击我们的汽车百科：《前世今生第二十八季一汽大众捷达全扫描》)新捷达将与新桑塔纳一起，作为大众集团全新的A级车战略的重要组成部分，形成新的“A-”级入门三厢轿车产品线，丰富及细化A级车市场。
这对兄弟就如宝来和朗逸、迈腾和帕萨特一样，基于平衡南北大众两家合资企业利益而生，同时又给两家企业根据自身想法细分化产品特性的空间，以达到平衡互补、共竞共赢的格局。

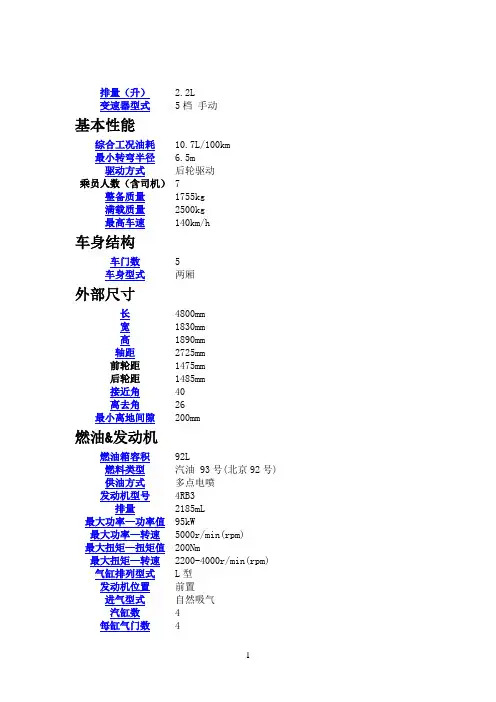

排量（升） 2.2L变速器型式5档手动基本性能综合工况油耗10.7L/100km最小转弯半径 6.5m驱动方式后轮驱动乘员人数（含司机）7整备质量1755kg满载质量2500kg最高车速140km/h车身结构车门数 5车身型式两厢外部尺寸长4800mm宽1830mm高1890mm轴距2725mm前轮距1475mm后轮距1485mm接近角40离去角26最小离地间隙200mm燃油&发动机燃油箱容积92L燃料类型汽油 93号(北京92号)供油方式多点电喷发动机型号4RB3排量2185mL最大功率—功率值95kW最大功率—转速5000r/min(rpm)最大扭矩—扭矩值200Nm最大扭矩—转速2200-4000r/min(rpm)气缸排列型式L型发动机位置前置进气型式自然吸气汽缸数 4每缸气门数 4环保标准国4 底盘操控转向助力●变速箱类型手动档位个数 5前制动类型盘式后制动类型鼓式前悬挂类型双横臂,扭杆弹簧,独立悬架带横向稳定杆,液压筒式双向型减震器后悬挂类型纵置半椭圆钢板弹簧带横向稳定杆,液压筒式双向型减震器外部配置车身颜色墨绿,丰田白车窗前后电动窗外后视镜电动调节-前雾灯●高位(第三)制动灯-内饰座椅材质织物便利功能GPS导航系统○中控门锁●蓝牙系统○安全配置刹车防抱死(ABS)●制动力分配(EBD/CBC/EBV等)●电子防盗系统○驾驶位安全气囊●副驾驶位安全气囊●儿童锁-车门防撞杆(防撞侧梁)●。
页码，1/9安装位置编号802/1版本 03.201312WI-XML保险丝（SA),左蓄电池上方保险丝架内拧紧力矩=>电气设备；维修组97;拆卸和安装保险丝架页码，2/9SB1SB2SB3SB4SB5SB6|CF974163WI-XML保险丝(SC)—览保险丝颜色-保险丝颜色40 A-橙色30 A-淡绿色25 A-纯白色20 A-黄色15 A-淡蓝色10 A-红色7.5 A-棕色5 A-浅棕色保险丝位置分配(SC)编号I电路图中的名称~额定值页码，5/9功能/部件接线端WI-XMLJetta NF接地点发动机舱内接地点一览1-15气缸盖上的接地点□拧紧力矩：15 Nm□安装位置—车锚2 - 652变速箱和发动机地线的接地点□拧紧力矩：15 Nm□安装位置—车锚3-714发动机上右侧接地点□拧紧力矩：15 Nm□安装位置—车锚4-13发动机舱内右侧接地点□拧紧力矩：9 Nm□安装位置—车锚5 - 640接地点2-,在发动机舱内左侧□拧紧力矩：9 Nm□安装位置—车锚6 - 641接地点3-,在发动机舱内左侧□拧紧力矩：9 Nm□安装位置—车锚7-12发动机舱内左侧接地点□拧紧力矩：20 Nm□安装位置—车锚8-1接地带，蓄电池-车身□拧紧力矩：9 Nm□安装位置—车锚9 - 671接地点1,左前纵梁上file://G:\ElsaWin\docs\slp\ V\zh-CN\FAW5R0014801.htm。
对比车型左右拖动图片可改变车型在列表中的位置只显示不同点●标配○选配- 无捷达1.6L 手动时尚型2013款pk删除换车右移首选车型桑塔纳1.6L 手动风尚版2013款左移pk删除换车厂家指导价8.83万8.99万商家报价7.01万-10.00万询最低价>>7.39万-9.99万询最低价>>降价优惠 2.15万 2.40万保修政策三年或10万公里两年或6万公里排量（升） 1.6L 1.6L变速器型式5挡手动5挡手动综合工况油耗6L/100km 6L/100km市区工况油耗8L/100km市郊工况油耗 4.8L/100km百公里等速油耗 4.7L(90km/h) 4.7L(90km/h) 网友油耗9.4L/100km 8.7L/100km加速时间(0—100 km/h)10.8s 10.8s驱动方式前轮驱动前轮驱动乘员人数（含司机） 5 5网站2：车型图片车型名称：2013款捷达 1.6L 手动时尚型2013款新桑塔纳 1.6L 手动风尚版所属品牌：一汽-大众上海大众厂商报价：￥8.83万￥8.99万提交提交基本信息2013款捷达1.6L 手动时尚型2013款新桑塔纳1.6L 手动风尚版产地属性：国产国产级别属性：紧凑型车紧凑型车款型：2013 2013排量(L)(L)： 1.6 1.6 最高车速(km/h)(Km/h)：185 185 0-100加速时间(s)：10.8 10.8工信部综合油耗(L)： 6 6百公里耗电量(kWh/100km)：- -保修政策：- - 车身参数2013款捷达1.6L 手动时尚型2013款新桑塔纳1.6L 手动风尚版长/宽/高(mm)：4487/1706/1470 4473/1706/1469轴距(mm)：2603 2603前轮距(mm)：- -后轮距(mm)：- - 最小离地间隙(mm)：120 -整备质量(Kg)：1120 1120车身结构：三厢车三厢车车门数(个)： 4 4座位数(个)： 5 5。
汽车的主要结构参数和性能参数1. 整车装备质量（kg）：汽车完全装备好的质量，包括润滑油、燃料、随车工具、备胎等所有装置的质量。
2. 最大总质量(kg)：汽车满载时的总质量。
3.最大装载质量(kg)：汽车在道路上行驶时的最大装载质量。
4. 最大轴载质量（kg）：汽车单轴所承载的最大总质量。
与道路通过性有关。
5. 车长(mm)：汽车长度方向两极端点间的距离。
6. 车宽(mm)：汽车宽度方向两极端点间的距离。
7. 车高(mm)：汽车最高点至地面间的距离。
8. 轴距(mm)：汽车前轴中心至后轴中心的距离。
9. 轮距(mm)：同一车轿左右轮胎胎面中心线间的距离。
10. 前悬(mm)：汽车最前端至前轴中心的距离。
11. 后悬(mm)：汽车最后端至后轴中心的距离。
12. 最小离地间隙(mm)：汽车满载时，最低点至地面的距离。
13. 接近角(°)：汽车前端突出点向前轮引的切线与地面的夹角。
14. 离去角(°)：汽车后端突出点向后轮引的切线与地面的夹角。
15. 转弯半径(mm)：汽车转向时，汽车外侧转向轮的中心平面在车辆支承平面上的轨迹圆半径。
转向盘转到极限位置时的转弯半径为最小转弯半径。
16. 最高车速(km/h)：汽车在平直道路上行驶时能达到的最大速度。
17. 最大爬坡度(%)：汽车满载时的最大爬坡能力。
18. 平均燃料消耗量(L/100km)：汽车在道路上行驶时每百公里平均燃料消耗量。
19. 车轮数和驱动轮数(n×m)：车轮数以轮毂数为计量依据，n 代表汽车的车轮总数，m代表驱动轮数。
汽车发动机的基本参数包括发动机缸数，气缸的排列形式，气门，排量，最高输出功率，最大扭矩。
20、缸数：汽车发动机常用缸数有3、4、5、6、8缸。
排量1升以下的发动机常用3缸，1--2.5升一般为4缸发动机，3升左右的发动机一般为6缸，4升左右为8缸，5.5升以上用12缸发动机。
一般来说，在同等缸径下，缸数越多，排量越大，功率越高；在同等排量下，缸数越多，缸径越小，转速可以提高，从而获得较大的提升功率。
WI-XMLJetta NF收音机装置自2013年3月起file://G:\ElsaWin\docs\slp\V\zh-CN\F A W5R0014013.htm页码，1/4电路图编号13/103.20132013-9-28WI-XML Jetta NFS C4520A S C77.5AS C eT8b gr/blT8bI:6^(b278^1.0^-sw/bli(B237^0.5sw/gn',T8c2.5brR23(S)-O-10 11 12 13 14file://G:\ElsaWin\docs\slp\ V \zh-CN\FAW5R0014013.htm页码，2/4编号13/2收音机,左前低音喇叭,右前低音喇叭,保险丝架C上的保险丝6,保险丝架C上的保险丝7,保险丝架C上的保险丝45R-收音机R21-左前低音喇叭R23-右前低音喇叭SC6-保险丝架C上的保险丝6笠蠢SC7_保险丝架C上的保险丝7笠蠢SC45_保险丝架C上的保险丝45T4c-4芯插头连接T4m-4芯插头连接T8b-8芯插头连接T8c-8芯插头连接T28_28芯插头连接T28a_28芯插头连接_右侧A柱上的接地点Ifil638-连接（58d),在仪表板导线束中A l 9-正极连接（驻车辅助），在车内空间导线束中B237-正极连接2 (15a),在主导线束中B278*-依汽车装备而定2013-9-28Jetta NFWI-XML电展29 30 31 32 33 34 35 36 37 38 39 40 41 42file://G:\ElsaWin\docs\slp\ V \zh-CN\FAW5R0014013.htm页码，4/4编号13/4车载电网控制单元,收音机,天线,保险丝架C上的保险丝19,诊断接口J519 -车载电网控制单元应]R -收音机R11-天线R24 -天线放大器SC19 -保险丝架C上的保险丝19拉T2k - 2芯插头连接T2n - 2芯插头连接T8b - 8芯插头连接T l 6 - 16芯插头连接逾]T73 - 73芯插头连接T73a - 73芯插头连接、多U31 -诊断接口SM-连接1(驱动系统C A N总线，High),在主导 6383线束中B390 -连接1(驱动系统C A N总线，Low),在主导线 束中B500 -连接（86s),在车内导线束中* -依汽车装备而定*2 -仅适用于带高端基本装备（AW1)的车辆*3 -仅适用于带低端基本装备（AWO)的车辆2013-9-28。
