桥下防护栅栏安装技术交底

一、工程名称：____________________二、施工单位：____________________三、施工部位：____________________四、施工日期：____________________五、交底内容：一、施工准备1. 施工人员必须熟悉护栏安装的施工工艺和安全操作规程，确保施工安全。

2. 施工前应检查施工现场的用电、用水、消防设施等，确保符合安全要求。

3. 护栏安装所用材料、机具、设备必须符合设计要求，并经检验合格。

二、施工工艺1. 根据设计图纸和施工规范，进行现场放线，确定护栏安装位置。

2. 安装前，应清除施工现场的杂物，确保施工环境整洁。

3. 护栏安装顺序：先安装立柱，再安装横杆，最后安装扶手。

4. 护栏立柱应垂直安装，垂直度偏差不大于2mm。

5. 横杆和扶手安装应牢固，不得松动。

三、安全要求1. 施工人员进入施工现场必须佩戴安全帽，系好安全带，穿防滑鞋。

2. 高空作业时，必须使用安全带，并采取防坠落措施。

3. 严禁酒后作业、疲劳作业，确保施工人员身体健康。

4. 严禁违章操作，不得擅自改变施工工艺和安全措施。

5. 施工现场应设置警示标志，防止非施工人员进入。

四、质量控制1. 护栏安装质量应符合设计要求和施工规范。

2. 护栏表面应平整、光滑，无明显划痕、裂缝等缺陷。

3. 护栏立柱、横杆、扶手连接牢固，不得松动。

4. 护栏安装偏差应符合以下要求：（1）立柱垂直度：±2mm；（2）横杆水平度：±2mm；（3）扶手水平度：±2mm；（4）扶手间距：±10mm。

五、应急措施1. 发生安全事故时，立即停止施工，组织人员进行救援。

2. 报告事故情况，按照事故处理程序进行处理。

3. 对事故原因进行分析，采取有效措施防止类似事故再次发生。

六、验收标准1. 护栏安装质量应符合设计要求和施工规范。

2. 护栏表面应平整、光滑，无明显划痕、裂缝等缺陷。

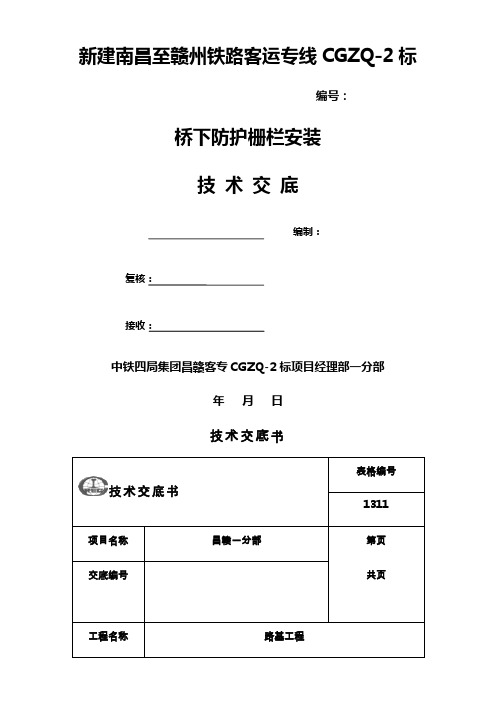

新建南昌至赣州铁路客运专线CGZQ-2标编号：桥下防护栅栏安装技术交底编制：复核：接收：中铁四局集团昌赣客专CGZQ-2标项目经理部一分部年月日技术交底书表格编号技术交底书1311项目名称昌赣一分部第页共页交底编号工程名称路基工程设计文件图号昌赣客专施（桥）-4-Ⅰ、-4a、-5施工部位桥下防护栅栏安装交底日期技术交底内容：一、技术交底范围适用于本分部跨沪昆铁路特大桥、樟溪特大桥、赣抚运渠特大桥墩高3m及以上的旱桥地段防护栅栏安装。

二、设计情况高速铁路桥梁墩高3m及以上旱桥地段，采用1.8m钢筋混凝土立柱金属网片防护栅栏。

高速铁路桥梁墩高3m以下地段，采用2.2m钢筋混凝土栅栏加刺丝液笼，具体内容见路基防护栅栏安装技术交底。

钢筋混凝土立柱金属网片防护栅栏由立柱、网片及金属连接部件组成，防护高度1.8m。

1）立柱：立柱采用C30钢筋混凝土预制，截面尺寸为120mm×120mm，立柱高度2.5m，立柱预制时预留四个φ12mm圆孔，安装时通过螺杆固定两侧连接板。

2）金属网片：金属网片采用Q235矩管边框，规格30mm×50mm，矩管厚度2.0m；内部网丝采用HPB300φ4mm高线冷拔钢丝，规格为75mm×150mm。

3）连接板与螺栓：立柱连接板、网片连接板采用90°折角Q235钢板，厚度4.0mm分A、B两种形式。

图1 钢筋混凝土金属网片防护栅栏（高度1.8m）正面图钢筋混凝土立柱使用年限按30年设计，金属网片使用年限按15年设计。

三、作业准备1）技术准备现场核对防护栅栏施工图，确定施工管段内防护栅栏设置是否完备与妥善，需要变更防护栅栏设计（长度、防护类型等）时，应按程序办理，按批准的手续组织施工。

2）材料准备防护栅栏所选用的材料，应选用符合施工图要求的标准化产品。

3）作业条件机械、设备、材料和劳动力准备能满足开工要求。

材料试验已完成。

铁路建设工程已基本完成，具备封闭线路进行防护栅栏条件。

关于对防护栅栏安装技术交底1、编制依据⑴施工蓝图及通用图纸《铁路线路防护栅栏》图号：通线（2010）8001；⑵客运专线技术标准；⑶铁道部现行设计、施工规范、验收标准、安全规程；⑷现场调查资料及施工单位技术经验、资料。

2、编制原则⑴合理的规划预制构配件场地，达到业主、监理单位及水电集团项目部的各项要求，达到文明施工条件，保证施工质量。

⑵掌控施工进度，合理配置资源，顺利完成本段铁路线路防护栏的施工。

3、编制范围本施工方案适用于四工区水电一局范围内（DK467+240～DK475+117.45段路基）所有防护栅栏的施工。

4、工程概况4.1地形地貌四工区一局施工范围内，现场均为剥蚀残丘，地形起伏较大，基岩裸露，局部辟为耕地。

管段内有四段路基，每段路基有一大开挖段，分别为：金牛山隧道出口开挖段（DK467+240～DK567+430）长度为190m；小官庄开挖段（DK467+850～DK468+400）长度为550m ；东湖村开挖段（DK470+895～DK471+800）长905m，东河北开挖段（DK474 +490～DK475+070）长580m。

开挖段总长度2225m，其余地段地势较平缓，长度为2884m。

地震动峰值加速度：0.05g。

土壤最大冻结深度：0.5m。

4.2线路防护栏栅类型及组成本段防护栅栏采用钢筋混凝土防护栅栏，防护栅栏高2.2米。

钢筋混凝土防护栅栏有立柱、上槛、下槛、栏片、柱帽构件组成，现场拼装。

每单元（相邻两立柱的距离）长度分别为3.00m和1.59m两种。

各构件均采用C30混凝土预制，主筋采用HRB335,箍筋及构造筋采用HPB235。

4.3 主要工程量钢筋混凝土防护栅栏单元长度随地面纵坡变化而变化，地面纵坡小于10%地段，防护栅栏单元长度3m，10%～20%地段防护栅栏单元长度1.59m。

若本段路基在路堑开挖段按纵坡10%～20%地段设置单元长度，其余按小于10%纵坡地段设置单元长度，则主要工程量如下表：防护栏栅主要工程量3 / 125、防护栅栏现场安装⑴基坑开挖按照测量放样位置，进行立柱基坑开挖，一般地段，地基承载力≧100KPa，防护栅栏采用600mm×600mm×900mm。

一、工程概况1. 工程名称：[工程名称]2. 施工单位：[施工单位名称]3. 施工地点：[施工地点]4. 施工内容：[施工内容概述]二、安全注意事项1. 施工人员必须佩戴安全帽、工作服，并严格遵守施工现场各项安全规定。

2. 高空作业人员必须佩戴安全带，并确保安全带正确使用。

3. 施工现场应设置明显的警示标志，禁止无关人员进入施工区域。

4. 施工前应对施工人员进行安全教育和培训，确保其了解本交底内容。

三、施工准备1. 施工材料：确认所有施工材料符合国家标准，并进行质量检查。

2. 施工工具：确保施工工具齐全、完好，并进行定期检查和维护。

3. 施工场地：清理施工场地，确保无障碍物，符合施工要求。

四、施工步骤及安全措施1. 基础处理（1）对基础进行平整、夯实，确保基础坚实。

（2）在基础周围设置排水沟，防止积水。

2. 搭设立柱（1）根据设计图纸，测量立柱位置，确保立柱垂直。

（2）立柱底部应设置垫木，确保立柱稳定。

（3）立柱搭设过程中，严禁人员站在立柱上作业。

3. 搭设横杆（1）根据设计图纸，测量横杆位置，确保横杆水平。

（2）横杆搭设过程中，严禁人员站在横杆上作业。

4. 围栏网安装（1）根据设计图纸，测量围栏网位置，确保围栏网平整。

（2）围栏网安装过程中，严禁人员站在围栏网上作业。

5. 围栏网加固（1）对围栏网进行加固，确保围栏网稳定。

（2）加固过程中，严禁人员站在围栏网上作业。

五、施工结束及验收1. 施工结束后，对防护围栏进行检查，确保其符合设计要求。

2. 验收合格后，办理相关手续，交付使用。

六、应急处理1. 如发生意外事故，立即停止施工，组织人员进行救援。

2. 及时向相关部门报告，按照规定程序进行处理。

3. 对事故原因进行调查，采取措施防止类似事故再次发生。

七、交底人及时间1. 交底人：[交底人姓名]2. 交底时间：[交底时间]请所有施工人员认真学习本交底内容，严格遵守各项安全规定，确保施工安全。

防护栏施工安全技术交底
1. 引言
本技术交底旨在确保施工人员在防护栏施工过程中的安全。

防护栏的正确安装和施工对于保护工人的安全非常重要。

2. 安全措施
在进行防护栏施工时，请注意以下安全措施：
2.1. 施工前的准备工作
- 确保所有施工人员都接受过相关的安全培训，并了解防护栏施工的相关规定和程序。

- 确保所用的工具和设备都进行了必要的检修和维护，以保证其正常工作。

- 在施工区域周围设置明显的警示标识，并限制未参与施工的人员进入。

2.2. 安全操作要点
- 确保施工现场的安全道路畅通，并适时进行交通管制，以确保施工人员和周围车辆的安全。

- 在施工过程中，确保防护栏的材料和部件符合设计要求，并严格按照施工方案进行安装。

- 使用正确的个人防护装备，如安全帽、防护眼镜、手套等。

- 实施临时性的防护措施，避免材料和工具掉落，以防止伤害到施工人员和附近的行人。

2.3. 高处施工安全
- 在高处施工时，务必采取适当的防护措施，如使用安全带、安全网等，以确保施工人员的安全。

- 高处作业时，人员应注意脚下的稳定性，并确保使用稳固的支架或脚手架。

2.4. 紧急情况应对
- 在施工现场设置紧急救援设备，并确保所有施工人员了解逃生通道和紧急情况下的应急措施。

- 在发生意外事件时，立即采取必要的救援措施，并及时报告相关部门。

3. 结论
防护栏施工安全技术交底是确保施工人员安全的重要措施。

通过遵守安全措施和规定，并采取适当的防护措施，可以最大程度地减少施工过程中的风险和事故发生的可能性。

构建一个安全的施工环境是我们共同的责任。

技术交底书技术交底书技术交底书附件：技术交底书4.2安装技术要求柱、上槛、下槛及柱帽，运输中应有保护措施，可与其间夹草席、稻草、锯末或其他缓冲防震材料，竖向堆码层数不超过五层，高度不超过600mm。

金属网片及连接构件应采取有效的包装保护，防止磕碰。

钢筋混凝土栏片应竖向安排放置，其中夹缓冲材料，以防碰伤。

防护栅栏安装时，应先将立柱定位固定，待浇筑的混凝土基础强度达到设计的80%以上后，在安装下槛、栏片、上槛及柱帽，安装后上、下槛与栏片的间隙应采用C30细料混凝土或M30水泥砂浆灌满形成牢固整体，固定后不得出现栏片晃动现象。

所有连接螺栓均采用防盗设计，有螺杆、螺帽、防盗垫圈组成，安装及拆卸需有专门工具，根据不同连接点的厚度，选用图集中不同尺寸的防盗螺栓，螺帽拧紧固定后螺栓头部采用焊机现场电焊固定，防止螺帽松动。

矩管边框与连接板、网片钢丝与钢板、网片钢丝与矩管边框的焊接宜采用电阻焊，如用钎焊，应选用合适的焊条，使其变型最小，焊接后应清理焊渣。

对焊接产生的变形，应进行平整处理。

为保证网片自身有足够强度，网片钢丝焊接点强度应大于1KN，焊接点脱落数小于4%。

5.线路封闭技术要求及方法防护栅栏安装要做到“严、直、齐、美”，线路封闭严实，不留有间隙；沿线路方向顺直，不忽远忽近；防护栅栏顶端与下端纵向过渡平滑整齐，不忽高忽低；要求整体效果美观，避免给人凌乱感觉。

安装前应清理场地，下槛下部地面应平整、夯实，保证两侧排水不受影响。

栅栏底部距离地面高度不应大于5cm。

防护栅栏安装时，应对栅栏两侧地面进行平整压实，当栅栏设置为坡地或栅栏两侧存在高差时，应将栅栏两侧各2m范围内的高出部分进行平整，两侧地面应平齐等高且不高于栅栏下槛底部，以附图：护栅栏结构示意图防护栅栏组成刺滚笼栅栏门排水沟封闭地面间隙封闭与桥头段衔接桥头封闭示意图铁路设备封闭方法。

防护栏施工技术交底1. 背景和目的本文档旨在交底防护栏施工的技术要点和注意事项，确保施工过程中的顺利进行，保证工程质量和安全。

2. 施工准备在施工开始之前，必须做好以下准备工作:- 完全理解施工图纸，了解施工要求和规范，并核实所需材料和工具的准备情况。

- 确保工地具备安全保障措施，如安全警示标志、施工区域隔离等。

- 按照施工计划确定施工班组、人员和工作任务，并分配好职责。

3. 施工过程在实施防护栏施工过程中，应该遵循以下步骤:1. 建立施工起点和终点，确定施工范围。

2. 清理施工区域，确保没有障碍物和杂物。

3. 安装支撑结构，如支柱或支架，并确保其牢固稳定。

4. 按照施工图纸和规范，逐段进行栏杆的安装。

5. 检查栏杆的固定情况和牢固性。

6. 检查施工质量，确保防护栏的外观和功能符合要求。

7. 清理施工现场，保持整洁。

4. 安全注意事项在进行防护栏施工时，务必注意以下安全事项:- 佩戴个人防护装备，如安全帽、安全鞋、手套等。

- 注意施工现场的安全隐患，如高空作业、移动设备等。

- 遵循相关安全操作规范，如使用合适的工具、防止滑倒等。

5. 交底确认防护栏施工技术交底完成后，应进行交底确认，确认内容包括: - 施工要点和步骤的交底情况。

- 安全注意事项的交底情况。

- 施工人员的理解和接受情况。

6. 总结本文档介绍了防护栏施工技术交底的要点，强调了施工准备、施工过程和安全注意事项。

通过交底确认，能够确保施工人员充分理解并遵守相关要求，保证施工质量和安全。

在施工过程中，请务必严格按照本文档的要求进行操作，如有疑问，请及时向项目负责人或相关技术人员咨询。

一、工程名称：______桥梁护栏安装工程二、施工单位：______三、监理单位：______四、施工部位：______五、施工工序：桥梁护栏安装六、交底时间：______七、交底内容：1. 施工现场安全注意事项：（1）进入施工现场必须戴好安全帽，扣好帽带，酒后或带病严禁上岗作业。

（2）作业前应先察看周围作业环境，如不符合作业条件，每位工人有权拒绝其施工作业。

（3）作业时，要做到先安全、后生产；不安全、不生产的原则。

严禁违章作业，施工时必须遵守本工种安全技术操作规程。

2. 施工准备：（1）护栏和扶手制作安装所用的材料的规格必须符合设计要求。

（2）护栏的造型尺寸及安装位置应符合设计要求。

（3）护栏扶手的高度自踏步阳角算起不小于1.05m，栏杆间距不应小于0.11m，护栏扶手安装必须牢固。

（4）护栏和扶手安装予埋件的数量、规格、位置以及护栏与予埋件连接应符合要求。

（5）护栏和扶手的弧度应符合设计要求，接缝严密，表面光滑平整、色泽一致。

3. 护栏和扶手安装的允许偏差：（1）护栏垂直度：3mm（2）栏杆间距：3mm（3）扶手直线度：4mm（4）扶手高度：3mm4. 施工工艺流程：（1）测量放样：根据设计图纸，确定护栏安装位置。

（2）安装预埋件：按照设计要求，将预埋件固定在桥面或桥墩上。

（3）安装护栏：将护栏按照设计要求安装到预埋件上，确保连接牢固。

（4）安装扶手：将扶手按照设计要求安装到护栏上，确保连接牢固。

（5）检查验收：对安装完成的护栏进行验收，确保符合设计要求。

5. 安全防护措施：（1）高处作业时，必须佩戴安全带，并确保安全带连接牢固。

（2）施工过程中，应设置安全警示标志，提醒施工人员注意安全。

（3）施工人员应定期进行安全教育培训，提高安全意识。

（4）施工过程中，应严格按照施工方案进行操作，确保施工安全。

八、接受交底人签名：（1）施工单位项目负责人：______（2）监理单位项目负责人：______（3）施工班组负责人：______（4）施工人员：______九、备注：本安全技术交底记录一式两份，一份交底单位存，一份接受交底单位存。
