连续梁支架计算书

  • 格式：docx
  • 大小：67.40 KB
  • 文档页数：4

支架受力检算
一、荷载计算
1、施工动荷载
（1）施工人员、机械：Q1=2.0KN/m2
（2）混凝土振捣器：Q2=2.0KN/m2
2、静荷载计算
（1）模板、施工人员等：Q3=2.0KN/m2
（2）方木自重：Q4=2.0KN/m2
（3）支架系统自重：
①支架立杆间距为0.6m×0.6m，横杆步距0.6m：
每平米立杆根数：n1=1/（0.6×0.6）=2.8根/ m2
立杆自重：（h=8m）：8×3.86kg/m×2.8×9.8÷1000=0.85KN/m2
横杆自重：（8÷0.6×0.6×2×3.86kg/m）×2.8×9.8÷
1000=1.694KN/m2
（4）箱梁砼重：
A-A处横断面积为：S1＝10.535m2
则每平米砼重： N1=（10.535m2×2.6T/m3×1m）÷（6.7m×1m）×9.8＝40.06KN/m2
B-B处横断面积为：S2＝21.115m2
则每平米砼重： N2=（21.115m2×2.6T/m3×1m）÷（6.7m×1m）×9.8＝80.3KN/m2
连续梁箱梁截面图：
A-A截面
B-B截面
二、底层纵向方木（14×12cm）验算：
顶托上面横向分布14cm×12cm 方木，布置间距35cm，计算模型为简支梁。

1、A-A截面：（计算跨径按60cm计）
Q=(Q1＋Q2＋Q3＋Q4＋N1)×1.2×0.35
=(2+2+2+2+40.06)×1.2×0.35=20.185kN/m
W （弯曲截面系数）= bh2/6 = 14×122/6 =336.0cm3由梁正应力计算公式得：
σ = QL2/ 8W =20.185×0.62×106/ (8×336.0×103)
=2.7Mpa ＜[σ]= 13Mpa （木材容许正应力）
强度满足要求。

由梁弯曲剪应力计算公式得：
τ= 3Q/2A = 3×20.185×(0.6/2) ×103/ (2×14×12×102) = 0.54N/mm2＜ [τ]= 2N/mm2（木材容许弯曲剪应力）强度满足要求。

由简支梁挠度计算公式得：
E =10×103 Mpa； I = bh3/12 = 2016.00 cm4
f max = 5QL4 / 384EI （按均布荷载计算）
= 5×20.185×0.64×1012 / (384×2016.00×104×10×103) = 0.168 mm＜ [f] = 1.5mm（ [f] = L/400=600/400=1.5mm ）刚度满足要求。

2、B-B截面：（计算跨径按60cm计）
Q=( Q1＋Q2＋Q3＋Q4＋N2)×1.2×0.35
=(2+2+2+2+80.3)×1.2×0.35=37.086kN/m
W = bh2/6 = 14×122/6 =336.0cm3
由梁正应力计算公式得：
σ = QL2/ 8W =37.086×0.62×106/ (8×336.0×103)
=4.9Mpa ＜[σ]=13Mpa
强度满足要求。

由梁弯曲剪应力计算公式得：
τ= 3Q/2A = 3×37.086×(0.6/2) ×103/ (2×14×12×102) = 0.99N/mm2＜ [τ]= 2N/mm2
强度满足要求。

由简支梁挠度计算公式得：
E =10×103 Mpa； I = bh3/12 = 2016.00cm4
fmax = 5QL4 / 384EI
= 5×37.086×0.64×1012 / (384×2016.00×104×10×103) = 0.31 mm＜ [f] = 1.5mm（ [f] =L/400=600/400=1.5mm ）刚度满足要求。

三、单根立杆实际受力：
1、A-A处立杆受力：
N g1=( Q1＋Q2＋Q3＋Q4＋N1)×0.6÷n1
=(2.0＋2.0＋2.0＋2.0＋40.06)×0.6÷2.8=10.3KN
2、B-B处立杆受力：
N g2=( Q1＋Q2＋Q3＋Q4＋N2)×0.6÷n1
=(2.0＋2.0＋2.0＋2.0＋80.3)×0.6÷2.8=18.92KN
三、立杆的稳定性
1、根据支架的步距为0.6米，查《路桥施工计算手册》并内插可得钢管支架容许荷载［N］=33.62KN。

2、力的传递：
荷载由模板小横杆大横杆立杆
立杆受力即大横杆传递而来的力可以作为集中力处理：
A-A截面立杆受力为10.3KN＜［N］=33.62KN，满足稳定性要求；
B-B截面立杆受力为18.92KN＜［N］=33.62KN，满足稳定性要求；
经计算支架稳定性满足要求。

合集下载

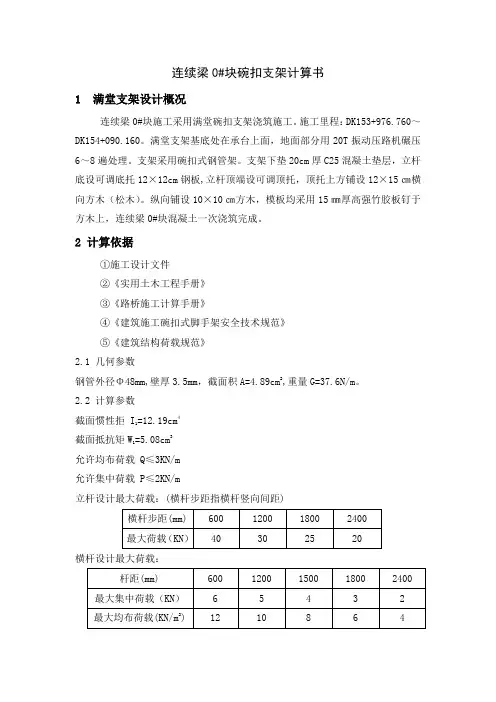

(32+48+32)m连续梁支架现浇计算单
