PCB电路设计规范及要求板的布局要求一、印制线路板上的元器件放置的通常顺序:1、放置与结构有紧密配合的固定位置的元器件,如电源插座、指示灯、开关、连接件之类,这些器件放置好后用软件的LOCK 功能将其锁定,使之以后不会被误移动;2、放置线路上的特殊元件和大的元器件,如发热元件、变压器、IC 等;3、放置小器件。
二、元器件离板边缘的距离:1、画定布线区域距PCB板边≤1mm的区域内,以及安装孔周围1mm内,禁止布线;2、可能的话所有的元器件均放置在离板的边缘3mm以内或至少大于板厚,这是由于在大批量生产的流水线插件和进行波峰焊时,要提供给导轨槽使用,同时也为了防止由于外形加工引起边缘部分的缺损,如果印制线路板上元器件过多,不得已要超出3mm范围时,可以在板的边缘加上3mm的辅边,辅边开V 形槽,在生产时用手掰断即可。
三、高低压之间的隔离:在许多印制线路板上同时有高压电路和低压电路,高压电路部分的元器件与低压部分要分隔开放置,隔离距离与要承受的耐压有关,通常情况下在2000kV时板上要距离2mm,在此之上以比例算还要加大,例如若要承受3000V的耐压测试,则高低压线路之间的距离应在3.5mm以上,许多情况下为避免爬电,还在印制线路板上的高低压之间开槽。
四、元件布局基本规则1. 按电路模块进行布局,实现同一功能的相关电路称为一个模块,电路模块中的元件应采用就近集中原则,同时数字电路和模拟电路分开;2.定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元器件,螺钉等安装孔周围3.5mm(对于M2.5)、4mm(对于M3)内不得贴装元器件;3. 卧装电阻、电感(插件)、电解电容等元件的下方避免布过孔,以免波峰焊后过孔与元件壳体短路;4. 元器件的外侧距板边的距离为5mm;5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm;6. 金属壳体元器件和金属件(屏蔽盒等)不能与其它元器件相碰,不能紧贴印制线、焊盘,其间距应大于2mm。
PCB板材质介绍PCB各种基板材介绍发表时间:2009-10-21耐漏电痕迹性,一般用相比起痕指数(Commparative Tracking Index简称CTI)来表示。
IEC112标准中的对CTI指标的定义是:在实验过程中,材料受到50滴电解液(一般为0.1%的氯化铵水溶液)而没有出现漏电痕迹现象的最大电压值(一般以伏表示)。
IEC950还根据在上述实验条件下,基板所经受住的不同电压值,规定、划分出了基板材料的三个CTI的等级。
即Ⅰ级(CTI>=600V)、Ⅱ级(600V>CTI>=400V)、Ⅲ级(400V>CTI>=175V)。
一种基板材料的%05 的等级越小,说明它的耐漏电痕迹性越高。

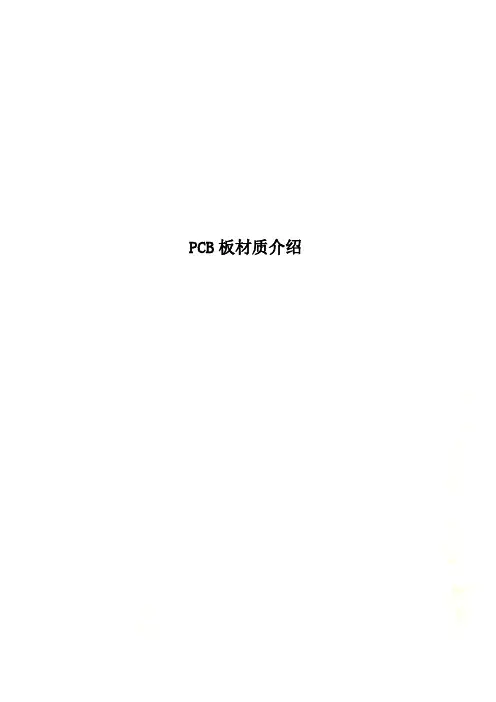

PCB板材质介绍印刷电路板是以铜箔基板( Copper-clad Laminate 简称CCL )做为原料而制造的电器或电子的重要机构组件,故从事电路板之上下游业者必须对基板有所了解:有那些种类的基板,它们是如何制造出来的,使用于何种产品, 它们各有那些优劣点,如此才能选择适当的基板.表3.1简单列出不同基板的适用场合. 基板工业是一种材料的基础工业, 是由介电层(树脂 Resin ,玻璃纤维 Glass fiber ),及高纯度的导体 (铜箔 Copper foil )二者所构成的复合材料( Composite material),其所牵涉的理论及实务不输于电路板本身的制作. 以下即针对这二个主要组成做深入浅出的探讨.3.1介电层3.1.1树脂 Resin3.1.1.1前言目前已使用于线路板之树脂类别很多,如酚醛树脂( Phonetic )、环氧树脂( Epoxy )、聚亚醯胺树脂( Polyamide )、聚四氟乙烯(Polytetrafluorethylene,简称PTFE或称TEFLON),B一三氮树脂(Bismaleimide Triazine 简称 BT )等皆为热固型的树脂(Thermosetted Plastic Resin).3.1.1.2 酚醛树脂 Phenolic Resin是人类最早开发成功而又商业化的聚合物.是由液态的酚(phenol)及液态的甲醛( formaldehyde 俗称formalin )两种便宜的化学品, 在酸性或碱性的催化条件下发生立体架桥( Crosslinkage )的连续反应而硬化成为固态的合成材料.其反应化学式见图3.1 1910 年有一家叫 Bakelite 公司加入帆布纤维而做成一种坚硬强固,绝缘性又好的材料称为 Bakelite,俗名为电木板或尿素板. 美国电子制造业协会(NEMA-Nationl Electrical Manufacturers Association) 将不同的组合冠以不同的编号代字而为业者所广用, 现将酚醛树脂之各产品代字列表,如表 NEMA 对于酚醛树脂板的分类及代码表中纸质基板代字的第一个 "X" 是表示机械性用途,第二个 "X" 是表示可用电性用途. 第三个 "X" 是表示可用有无线电波及高湿度的场所. "P" 表示需要加热才能冲板子( Punchable ),否则材料会破裂, "C" 表示可以冷冲加工( cold punchable ),"FR" 表示树脂中加有不易着火的物质使基板有难燃 (Flame Retardent) 或抗燃(Flame resistance) 性.纸质板中最畅销的是XXXPC及FR-2.前者在温度25 ℃以上,厚度在.062in以下就可以冲制成型很方便,后者的组合与前完全相同,只是在树脂中加有三氧化二锑增加其难燃性.以下介绍几个较常使用纸质基板及其特殊用途:A 常使用纸质基板a. XPC Grade:通常应用在低电压、低电流不会引起火源的消费性电子产品, 如玩具、手提收音机、电话机、计算器、遥控器及钟表等等.UL94对XPC Grade 要求只须达到HB难燃等级即可.b. FR-1 Grade:电气性、难燃性优于XPC Grade,广泛使用于电流及电压比XPC Grade稍高的电器用品,如彩色电视机、监视器、VTR、家庭音响、洗衣机及吸尘器等等.UL94要求FR-1难燃性有V-0、V-1与V-2不同等级,不过由于三种等级板材价位差异不大,而且考虑安全起见,目前电器界几乎全采用V-0级板材.c. FR-2 Grade:在与FR-1比较下,除电气性能要求稍高外,其它物性并没有特别之处,近年来在纸质基板业者努力研究改进FR-1技术,FR-1与FR-2的性质界线已渐模糊,FR-2等级板材在不久将来可能会在偏高价格因素下被FR-1 所取代.B. 其它特殊用途:a. 铜镀通孔用纸质基板主要目的是计划取代部份物性要求并不高的FR-4板材,以便降低PCB的成本.b. 银贯孔用纸质基板时下最流行取代部份物性要求并不很高的FR-4作通孔板材,就是银贯孔用纸质基板印刷电路板两面线路的导通,可直接借由印刷方式将银胶(Silver Paste) 涂布于孔壁上,经由高温硬化,即成为导通体,不像一般FR-4板材的铜镀通孔,需经由活化、化学铜、电镀铜、锡铅等繁杂手续.b-1 基板材质1) 尺寸安定性:除要留意X、Y轴(纤维方向与横方向)外,更要注意Z轴(板材厚度方向),因热胀冷缩及加热减量因素容易造成银胶导体的断裂.2) 电气与吸水性: 许多绝缘体在吸湿状态下,降低了绝缘性,以致提供金属在电位差趋动力下发生移行的现象,FR-4在尺寸安性、电气性与吸水性方面都比FR-1及XPC 佳,所以生产银贯孔印刷电路板时,要选用特制FR-1及XPC的纸质基板 .板材.b.-2 导体材质 1) 导体材质银及碳墨贯孔印刷电路的导电方式是利用银及石墨微粒镶嵌在聚合体内, 藉由微粒的接触来导电,而铜镀通孔印刷电路板,则是借由铜本身是连贯的结晶体而产生非常顺畅的导电性.2) 延展性:铜镀通孔上的铜是一种连续性的结晶体,有非常良好的延展性,不会像银、碳墨胶在热胀冷缩时,容易发生界面的分离而降低导电度. 3) 移行性: 银、铜都是金属材质,容易发性氧化、还原作用造成锈化及移行现象,因电位差的不同,银比铜在电位差趋动力下容易发生银迁移(Silver Migration).c. 碳墨贯孔(Carbon Through Hole)用纸质基板.碳墨胶油墨中的石墨不具有像银的移行特性,石墨所担当的角色仅仅是作简单的讯号传递者,所以PCB业界对积层板除了碳墨胶与基材的密着性、翘曲度外,并没有特别要求.石墨因有良好的耐磨性,所以Carbon Paste最早期是被应用来取代Key Pad及金手指上的镀金,而后延伸到扮演跳线功能.碳墨贯孔印刷电路板的负载电流通常设计的很低,所以业界大都采用XPC 等级,至于厚度方面,在考虑轻、薄、短、小与印刷贯孔性因素下,常通选用0.8、1.0或1.2mm厚板材.d. 室温冲孔用纸质基板其特征是纸质基板表面温度约40℃以下,即可作Pitch 为1.78mm的IC密集孔的冲模,孔间不会发生裂痕,并且以减低冲模时纸质基板冷却所造成线路精准度的偏差,该类纸质基板非常适用于细线路及大面积的印刷电路板.e. 抗漏电压(Anti-Track)用纸质基板人类的生活越趋精致,对物品的要求且也就越讲就短小轻薄,当印刷电路板的线路设计越密集,线距也就越小,且在高功能性的要求下,电流负载变大了,那么线路间就容易因发生电弧破坏基材的绝缘性而造成漏电,纸质基板业界为解决该类问题,有供应采用特殊背胶的铜箔所制成的抗漏电压用纸质基板2.1.2 环氧树脂 Epoxy Resin 是目前印刷线路板业用途最广的底材.在液态时称为清漆或称凡立水(Varnish) 或称为 A-stage, 玻璃布在浸胶半干成胶片后再经高温软化液化而呈现黏着性而用于双面基板制作或多层板之压合用称B-stage prepreg ,经此压合再硬化而无法回复之最终状态称为 C-stage.2.1.2.1传统环氧树脂的组成及其性质用于基板之环氧树脂之单体一向都是Bisphenol A 及Epichlorohydrin 用dicy 做为架桥剂所形成的聚合物.为了通过燃性试验(Flammability test), 将上述仍在液态的树脂再与Tetrabromo-Bisphenol A 反应而成为最熟知FR-4 传统环氧树脂.现将产品之主要成份列于后: 单体 --Bisphenol A, Epichlorohydrin架桥剂(即硬化剂) -双氰 Dicyandiamide简称Dicy速化剂 (Accelerator)--Benzyl-Dimethylamine ( BDMA ) 及 2- Methylimidazole ( 2-MI )溶剂 --Ethylene glycol monomethy ether( EGMME ) Dimethy formamide (DMF) 及稀释剂 Acetone ,MEK.填充剂(Additive) --碳酸钙、硅化物、及氢氧化铝或化物等增加难燃效果. 填充剂可调整其Tg.A. 单体及低分子量之树脂典型的传统树脂一般称为双功能的环气树脂 ( Difunctional Epoxy Resin),见图3.2. 为了达到使用安全的目的,特于树脂的分子结构中加入溴原子,使产生部份碳溴之结合而呈现难燃的效果.也就是说当出现燃烧的条件或环境时,它要不容易被点燃,万一已点燃在燃烧环境消失后,能自己熄灭而不再继续延烧.见图3.3.此种难燃材炓在 NEMA 规范中称为 FR-4.(不含溴的树脂在 NEMA 规范中称为 G-10) 此种含溴环氧树脂的优点很多如介电常数很低,与铜箔的附着力很强,与玻璃纤维结合后之挠性强度很不错等.B. 架桥剂(硬化剂)环氧树脂的架桥剂一向都是Dicey,它是一种隐性的 (latent) 催化剂 , 在高温160℃之下才发挥其架桥作用,常温中很安定,故多层板 B-stage 的胶片才不致无法储存. 但 Dicey的缺点却也不少,第一是吸水性 (Hygroscopicity),第二个缺点是难溶性.溶不掉自然难以在液态树脂中发挥作用.早期的基板商并不了解下游电路板装配工业问题,那时的 dicey 磨的不是很细,其溶不掉的部份混在底材中,经长时间聚集的吸水后会发生针状的再结晶, 造成许多爆板的问题.当然现在的基板制造商都很清处它的严重性,因此已改善此点.C. 速化剂用以加速 epoxy 与 dicey 之间的架桥反应, 最常用的有两种即BDMA 及2-MI.D. Tg 玻璃态转化温度高分子聚合物因温度之逐渐上升导致其物理性质渐起变化,由常温时之无定形或部份结晶之坚硬及脆性如玻璃一般的物质而转成为一种黏滞度非常高,柔软如橡皮一般的另一种状态.传统 FR4 之 Tg 约在115-120℃之间,已被使用多年,但近年来由于电子产品各种性能要求愈来愈高,所以对材料的特性也要求日益严苛,如抗湿性、抗化性、抗溶剂性、抗热性 ,尺寸安定性等都要求改进,以适应更广泛的用途, 而这些性质都与树脂的 Tg 有关, Tg 提高之后上述各种性质也都自然变好.例如 Tg 提高后, a.其耐热性增强, 使基板在 X 及 Y 方向的膨胀减少,使得板子在受热后铜线路与基材之间附着力不致减弱太多,使线路有较好的附着力. b.在 Z 方向的膨胀减小后,使得通孔之孔壁受热后不易被底材所拉断.c. Tg 增高后,其树脂中架桥之密度必定提高很多使其有更好的抗水性及防溶剂性,使板子受热后不易发生白点或织纹显露,而有更好的强度及介电性.至于尺寸的安定性,由于自动插装或表面装配之严格要求就更为重要了.因而近年来如何提高环氧树脂之 Tg 是基板材所追求的要务.E. FR4 难燃性环氧树脂传统的环氧树脂遇到高温着火后若无外在因素予以扑灭时,会不停的一直燃烧下去直到分子中的碳氢氧或氮燃烧完毕为止.若在其分子中以溴取代了氢的位置,使可燃的碳氢键化合物一部份改换成不可燃的碳溴键化合物则可大大的降低其可燃性.此种加溴之树脂难燃性自然增强很多,但却降低了树脂与铜皮以及玻璃间的黏着力,而且万一着火后更会放出剧毒的溴气,会带来的不良后果.3.1.2.2高性能环氧树脂(Multifunctional Epoxy)传统的 FR4 对今日高性能的线路板而言已经力不从心了, 故有各种不同的树脂与原有的环氧树脂混合以提升其基板之各种性质,A. Novolac最早被引进的是酚醛树脂中的一种叫 Novolac 者 ,由 Novolac 与环氧氯丙烷所形成的酯类称为 Epoxy Novolacs,见图3.4之反应式. 将此种聚合物混入FR4 之树脂, 可大大改善其抗水性、抗化性及尺寸安定性, Tg 也随之提高,缺点是酚醛树脂本身的硬度及脆性都很高而易钻头,加之抗化性能力增强,对于因钻孔而造成的胶渣 (Smear) 不易除去而造成多层板PTH制程之困扰.B. Tetrafunctional Epoxy另一种常被添加于 FR4 中的是所谓 " 四功能的环氧树脂 " (TetrafunctionalEpoxy Resin ).其与传统 " 双功能 " 环氧树脂不同之处是具立体空间架桥 ,见图3.5,Tg 较高能抗较差的热环境,且抗溶剂性、抗化性、抗湿性及尺寸安定性也好很多,而且不会发生像 Novolac那样的缺点.最早是美国一家叫Polyclad 的基板厂所引进的.四功能比起 Novolac来还有一种优点就是有更好的均匀混合.为保持多层板除胶渣的方便起见,此种四功能的基板在钻孔后最好在烤箱中以 160 ℃烤 2-4 小时, 使孔壁露出的树脂产生氧化作用,氧化后的树脂较容易被蚀除,而且也增加树脂进一步的架桥聚合,对后来的制程也有帮助.因为脆性的关系, 钻孔要特别注意.上述两种添加树脂都无法溴化,故加入一般FR4中会降低其难燃性. 3.1.2.3 聚亚醯胺树脂 Polyimide(PI)A. 成份主要由Bismaleimide 及Methylene Dianiline 反应而成的聚合物,见图3.6.B. 优点电路板对温度的适应会愈来愈重要,某些特殊高温用途的板子,已非环氧树脂所能胜任,传统式 FR4 的 Tg 约 120℃左右,即使高功能的 FR4 也只到达 180-190 ℃,比起聚亚醯胺的 260 ℃还有一大段距离.PI在高温下所表现的良好性质,如良好的挠性、铜箔抗撕强度、抗化性、介电性、尺寸安定性皆远优于 FR4.钻孔时不容易产生胶渣,对内层与孔壁之接通性自然比 FR4 好. 而且由于耐热性良好,其尺寸之变化甚少,以X 及 Y方向之变化而言,对细线路更为有利,不致因膨胀太大而降低了与铜皮之间的附着力.就 Z 方向而言可大大的减少孔壁铜层断裂的机会.C. 缺点:a.不易进行溴化反应,不易达到 UL94 V-0 的难燃要求.b.此种树脂本身层与层之间,或与铜箔之间的黏着力较差,不如环氧树脂那么强,而且挠性也较差.c.常温时却表现不佳,有吸湿性 (Hygroscopic), 而黏着性、延性又都很差.d.其凡立水(Varnish,又称生胶水,液态树脂称之)中所使用的溶剂之沸点较高,不易赶完,容易产生高温下分层的现象.而且流动性不好,压合不易填满死角 .e.目前价格仍然非常昂贵约为 FR4 的 2-3倍,故只有军用板或 Rigid- Flex 板才用的起. 在美军规范MIL-P-13949H中, 聚亚醯胺树脂基板代号为GI. 3.1.2.4 聚四氟乙烯 (PTFE)全名为 Polyterafluoroethylene ,分子式见图3.7. 以之抽丝作PTFE纤维的商品名为 Teflon 铁弗龙 ,其最大的特点是阻抗很高 (Impedance) 对高频微波(microwave) 通信用途上是无法取代的,美军规范赋与 "GT"、"GX"、及 "GY" 三种材料代字,皆为玻纤补强type,其商用基板是由3M 公司所制,目前这种材料尚无法大量投入生产,其原因有: A. PTFE 树脂与玻璃纤维间的附着力问题;此树脂很难渗入玻璃束中,因其抗化性特强,许多湿式制程中都无法使其反应及活化,在做镀通孔时所得之铜孔壁无法固着在底材上,很难通过 MILP-55110E 中4.8.4.4 之固着强度试验. 由于玻璃束未能被树脂填满,很容易在做镀通孔时造成玻璃中渗铜 (Wicking) 的出现,影响板子的可信赖度. B. 此四氟乙烯材料分子结构,非常强劲无法用一般机械或化学法加以攻击, 做蚀回时只有用电浆法. C. Tg 很低只有 19 度 c, 故在常温时呈可挠性, 也使线路的附着力及尺寸安定性不好. 表为四种不同树脂制造的基板性质的比较. 3.1.2.5 BT/EPOXY 树脂BT树脂也是一种热固型树脂,是日本三菱瓦斯化成公司(Mitsubishi Gas Chemical Co.)在1980年研制成功.是由Bismaleimide及Trigzine Resin monomer二者反应聚合而成.其反应式见图3.8.BT树脂通常和环氧树脂混合而制成基板. A. 优点a. Tg点高达180℃,耐热性非常好,BT作成之板材,铜箔的抗撕强度(peel Strength),挠性强度亦非常理想钻孔后的胶渣(Smear)甚少b. 可进行难燃处理,以达到UL94V-0的要求c. 介质常数及散逸因子小,因此对于高频及高速传输的电路板非常有利. d. 耐化性,抗溶剂性良好 e. 绝缘性佳 B. 应用 a. COB 设计的电路板由于wire bonding过程的高温,会使板子表面变软而致打线失败. BT/EPOXY高性能板材可克服此点. b. BGA ,PGA, MCM-Ls等半导体封装载板半导体封装测试中,有两个很重要的常见问题,一是漏电现象,或称CAF(Conductive Anodic Filament),一是爆米花现象(受湿气及高温冲击).这两点也是BT/EPOXY板材可以避免的. 3.1.2.6 Cyanate Ester Resin 1970年开始应用于PCB基材,目前Chiba Geigy有制作此类树脂.其反应式如图3.9. A. 优点 a. Tg可达250℃,使用于非常厚之多层板 b. 极低的介电常数(2.5~3.1)可应用于高速产品.B. 问题 a. 硬化后脆度高. b. 对湿度敏感,甚至可能和水起反应. 3.1.2玻璃纤维 3.1.2.1前言玻璃纤维(Fiberglass)在PCB基板中的功用,是作为补强材料.基板的补强材料尚有其它种,如纸质基板的纸材, Kelvar(Polyamide聚醯胺)纤维,以及石英(Quartz)纤维.本节仅讨论最大宗的玻璃纤维. 玻璃(Glass)本身是一种混合物,其组成见表它是一些无机物经高温融熔合而成,再经抽丝冷却而成一种非结晶结构的坚硬物体.此物质的使用,已有数千年的历史.做成纤维状使用则可追溯至17世纪.真正大量做商用产品,则是由Owen-Illinois及Corning Glass Works两家公司其共同的研究努力后,组合成Owens-Corning Fiberglas Corporation于1939年正式生产制造. 3.1.2.2 玻璃纤维布玻璃纤维的制成可分两种,一种是连续式(Continuous)的纤维另一种则是不连续式(discontinuous)的纤维前者即用于织成玻璃布 (Fabric),后者则做成片状之玻璃席(Mat).FR4等基材,即是使用前者,CEM3基材,则采用后者玻璃席. A. 玻璃纤维的特性原始融熔态玻璃的组成成份不同,会影响玻璃纤维的特性,不同组成所呈现的差异,表中有详细的区别,而且各有独特及不同应用之处.按组成的不同(见表),玻璃的等级可分四种商品:A级为高碱性,C级为抗化性,E级为电子用途,S级为高强度.电路板中所用的就是E级玻璃,主要是其介电性质优于其它三种.-玻璃纤维一些共同的特性如下所述:a.高强度:和其它纺织用纤维比较,玻璃有极高强度.在某些应用上,其强度/重量比甚至超过铁丝. b.抗热与火:玻璃纤维为无机物,因此不会燃烧 c.抗化性:可耐大部份的化学品,也不为霉菌,细菌的渗入及昆虫的功击. d.防潮:玻璃并不吸水,即使在很潮湿的环境,依然保持它的机械强度. e.热性质:玻纤有很低的熬线性膨胀系数,及高的热导系数,因此在高温环境下有极佳的表现. f.电性:由于玻璃纤维的不导电性,是一个很好的绝缘物质的选择. PCB基材所选择使用的E级玻璃,最主要的是其非常优秀的抗水性.因此在非常潮湿,恶劣的环境下,仍然保有非常好的电性及物性一如尺寸稳定度. -玻纤布的制作: 玻璃纤维布的制作,是一系列专业且投资全额庞大的制程本章略而不谈. 3.2 铜箔(copper foil) 早期线路的设计粗粗宽宽的,厚度要求亦不挑剔,但演变至今日线宽3,4mil,甚至更细(现国内已有工厂开发1 mil线宽),电阻要求严苛.抗撕强度,表面Profile等也都详加规定.所以对铜箔发展的现况及驱势就必须进一步了解. 3.2.1传统铜箔 3.2.1.1辗轧法 (Rolled-or Wrought Method) 是将铜块经多次辗轧制作而成,其所辗出之宽度受到技术限制很难达到标准尺寸基板的要求(3 呎*4呎) ,而且很容易在辗制过程中造成报废,因表面粗糙度不够,所以与树脂之结合能力比较不好,而且制造过程中所受应力需要做热处理之回火轫化(Heat treatment or Annealing),故其成本较高. A. 优点. a. 延展性Ductility 高,对FPC使用于动态环境下,信赖度极佳. b. 低的表面棱线Low-profile Surface,对于一些Microwave电子应用是一利基. B. 缺点. a. 和基材的附着力不好. b. 成本较高. c. 因技术问题,宽度受限. 3.2.1.2 电镀法(Electrodeposited Method) 最常使用于基板上的铜箔就是ED铜.利用各种废弃之电线电缆熔解成硫酸铜镀液,在殊特深入地下的大型镀槽中,阴阳极距非常短,以非常高的速度冲动镀液,以 600 ASF 之高电流密度,将柱状 (Columnar) 结晶的铜层镀在表面非常光滑又经钝化的 (passivated) 不锈钢大桶状之转胴轮上(Drum),因钝化处理过的不锈钢胴轮上对铜层之附着力并不好,故镀面可自转轮上撕下,如此所镀得的连续铜层,可由转轮速度,电流密度而得不同厚度之铜箔,贴在转胴之光滑铜箔表面称为光面(Drum side ), 另一面对镀液之粗糙结晶表面称为毛面 (Matte side) .此种铜箔: A. 优点 a. 价格便宜. b. 可有各种尺寸与厚度. B. 缺点. a. 延展性差, b. 应力极高无法挠曲又很容易折断.3.2.1.3 厚度单位一般生产铜箔业者为计算成本, 方便订价,多以每平方呎之重量做为厚度之计算单位, 如1.0 Ounce (oz)的定义是一平方呎面积单面覆盖铜箔重量1 oz (28.35g)的铜层厚度.经单位换算 35 微米 (micron)或1.35 mil. 一般厚度1 oz 及1/2 oz而超薄铜箔可达 1/4 oz,或更低. 3.2.2 新式铜箔介绍及研发方向 3.2.2.1 超薄铜箔一般所说的薄铜箔是指 0.5 oz (17.5 micron ) 以下,表三种厚度则称超薄铜箔 3/8 oz 以下因本身太薄很不容易操作故需要另加载体 (Carrier) 才能做各种操作(称复合式copper foil),否则很容易造成损伤.所用之载体有两类,一类是以传统 ED 铜箔为载体,厚约2.1 mil.另一类载体是铝箔,厚度约3 mil.两者使用之前须将载体撕离. 超薄铜箔最不易克服的问题就是 " 针孔 " 或 " 疏孔 "(Porosity),因厚度太薄,电镀时无法将疏孔完全填满.补救之道是降低电流密度,让结晶变细. 细线路,尤其是5 mil以下更需要超薄铜箔,以减少蚀刻时的过蚀与侧蚀. 3.2.2.2 辗轧铜箔对薄铜箔超细线路而言,导体与绝缘基材之间的接触面非常狭小,如何能耐得住二者之间热膨胀系数的巨大差异而仍维持足够的附着力,完全依赖铜箔毛面上的粗化处理是不够的,而且高速镀铜箔的结晶结构粗糙在高温焊接时容易造成 XY 的断裂也是一项难以解决的问题.辗轧铜箔除了细晶之外还有另一项长处那就是应力很低 (Stress).ED 铜箔应力高,但后来线路板业者所镀上的一次铜或二次铜的应力就没有那么高.于是造成二者在温度变化时使细线容易断制.因此辗轧铜箔是一解决之途.若是成本的考量,Grade 2,E-Type的 high-ductility或是Grade 2,E-Type HTE铜箔也是一种选择. 国际制造铜箔大厂多致力于开发ED细晶产品以解决此问题. 3.2.2.3 铜箔的表面处理 A 传统处理法 ED铜箔从Drum撕下后,会继续下面的处理步骤: a. Bonding Stage-在粗面(Matte Side)上再以高电流极短时间内快速镀上铜, 其长相如瘤,称"瘤化处理""Nodulization"目的在增加表面积,其厚度约2000~4000A b. Thermal barrier treatments-瘤化完成后再于其上镀一层黄铜(Brass,是Gould 公司专利,称为JTC处理),或锌(Zinc是Yates公司专利,称为TW处理).也是镀镍处理其作用是做为耐热层.树脂中的Dicy于高温时会攻击铜面而生成胺类与水份,一旦生水份时,会导致附着力降底.此层的作用即是防止上述反应发生,其厚度约500~1000A c. Stabilization-耐热处理后,再进行最后的"铬化处理"(Chromation),光面与粗面同时进行做为防污防锈的作用,也称"钝化处理"(passivation)或"抗氧化处理"(antioxidant) B新式处理法 a. 两面处理(Double treatment)指光面及粗面皆做粗化处理,严格来说,此法的应用己有20年的历史,但今日为降低多层板的COST而使用者渐多.在光面也进行上述的传统处理方式,如此应用于内层基板上,可以省掉压膜前的铜面理处理以及黑/棕化步骤. 美国一家Polyclad铜箔基板公司,发展出来的一种处理方式,称为DST 铜箔,其处理方式有异曲同工之妙.该法是在光面做粗化处理,该面就压在胶片上,所做成基板的铜面为粗面,因此对后制亦有帮助. b. 硅化处理(Low profile) 传统铜箔粗面处理其Tooth Profile (棱线) 粗糙度 (波峰波谷),不利于细线路的制造( 影响just etch时间,造成over-etch),因此必须设法降低棱线的高度.上述Polyclad的DST铜箔,以光面做做处理,改善了这个问题, 另外,一种叫"有机硅处理"(Organic Silane Treatment),加入传统处理方式之后,亦可有此效果.它同时产生一种化学键,对于附着力有帮助. 3.3.3 铜箔的分类按 IPC-CF-150 将铜箔分为两个类型,TYPE E 表电镀铜箔,TYPE W 表辗轧铜箔,再将之分成八个等级, class 1 到 class 4 是电镀铜箔,class 5 到 class 8 是辗轧铜箔.现将其型级及代号分列于表3.4 PP(胶片 Prepreg)的制作 "Prepreg"是"preimpregnated"的缩写,意指玻璃纤维或其它纤维浸含树脂,并经部份聚合而称之.其树脂此时是B-stage. Prepreg又有人称之为"Bonding sheet" 3.4.1胶片制作流程3.4.2制程品管制造过程中,须定距离做Gel time, Resin flow, Resin Content 的测试,也须做Volatile成份及Dicy成份之分析,以确保品质之稳定. 3.4.3 储放条件与寿命大部份EPOXY系统之储放温度要求在5℃以下,其寿命约在3~6个月,储放超出此时间后须取出再做3.3.2的各种分析以判定是否可再使用.而各厂牌prepreg可参照其提供之Data sheet做为作业时的依据. 3.4.4常见胶片种类,其胶含量及Cruing后厚度关系,见表3.4基板的现在与未来趋使基板不断演进的两大趋动力(Driving Force),一是极小化(Miniaturization),一是高速化(或高频化). 3.4.1极小化如分行动电。
材料的燃烧性,又称阻燃性,自熄性耐燃性,难燃性,耐火性,可燃性等燃烧性是评定材料具有何种耐抗燃烧的能力.燃性材料样品以符合要求的火焰点燃,经规定的时间移去火焰,根据试样燃烧的程度来评定燃烧性等级,共分三级,试样水平放置为水平试验法,分为FH1,FH2,FH3三级,试样垂直放置为垂直试验法分为FV0,FV1,VF2级。
固PCB板材有HB板材和V0板材之分。
HB板材阻燃性低,多用于单面板,VO板材阻燃性高,多用于双面板及多层板符合V-1防火等级要求的这一类PCB板材成为FR-4板材。
V-0,V-1,V-2为防火等级。
PCB板材具体有那些类型?按档次级别从底到高划分如下:94HB-94VO-22F-CEM-1-CEM-3-FR-4详细介绍如下:94HB:普通纸板,不防火(最低档的材料,模冲孔,不能做电源板)94V0:阻燃纸板(模冲孔)22F:单面半玻纤板(模冲孔)CEM-1:单面玻纤板(必须要电脑钻孔,不能模冲)CEM-3:双面半玻纤板(除双面纸板外属于双面板最低端的材料,简单的双面板可以用这种料,比FR-4会便宜5~10元/平米)FR-4:双面玻纤板最佳答案一.阻燃特性的等级划分可以分为94V-0/V-1/V-2,94-HB四种二.半固化片:1080=0.0712mm,2116=0.1143mm,7628=0.1778mm三.FR4CEM-3都是表示板材的,fr4是玻璃纤维板,cem3是复合基板四.无卤素指的是不含有卤素(氟溴碘等元素)的基材,因为溴在燃烧会产生有毒的气体,环保要求。
五.Tg是玻璃转化温度,即熔点。
高Tg PCB线路板六.。
电路板必须耐燃,在一定温度下不能燃烧,只能软化。
这时的温度点就叫做玻璃态转化温度(Tg点),这个值关系到PCB板的尺寸安定性。
什么是高Tg PCB线路板及使用高Tg PCB的优点高Tg印制板当温度升高到某一区域时,基板将由"玻璃态”转变为“橡胶态”,此时的温度称为该板的玻璃化温度(Tg)。

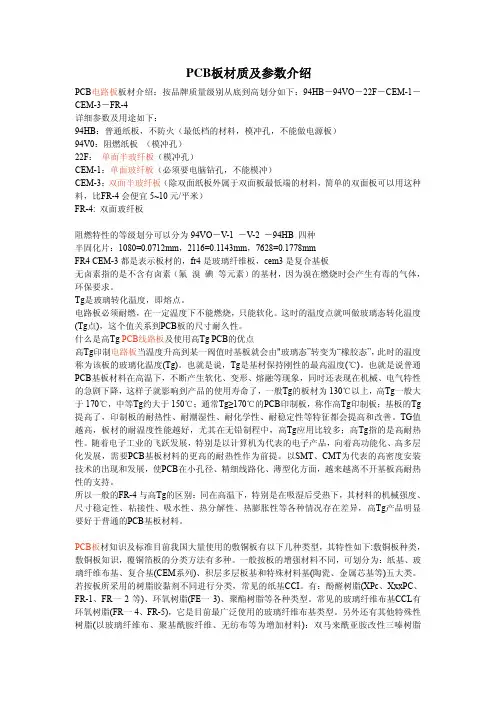

PCB板材质及参数介绍PCB电路板板材介绍:按品牌质量级别从底到高划分如下:94HB-94VO-22F-CEM-1-CEM-3-FR-4详细参数及用途如下:94HB:普通纸板,不防火(最低档的材料,模冲孔,不能做电源板)94V0:阻燃纸板(模冲孔)22F:单面半玻纤板(模冲孔)CEM-1:单面玻纤板(必须要电脑钻孔,不能模冲)CEM-3:双面半玻纤板(除双面纸板外属于双面板最低端的材料,简单的双面板可以用这种料,比FR-4会便宜5~10元/平米)FR-4: 双面玻纤板阻燃特性的等级划分可以分为94VO-V-1 -V-2 -94HB 四种半固化片:1080=0.0712mm,2116=0.1143mm,7628=0.1778mmFR4 CEM-3都是表示板材的,fr4是玻璃纤维板,cem3是复合基板无卤素指的是不含有卤素(氟溴碘等元素)的基材,因为溴在燃烧时会产生有毒的气体,环保要求。
Tg是玻璃转化温度,即熔点。
电路板必须耐燃,在一定温度下不能燃烧,只能软化。
这时的温度点就叫做玻璃态转化温度(Tg点),这个值关系到PCB板的尺寸耐久性。
什么是高Tg PCB线路板及使用高Tg PCB的优点高Tg印制电路板当温度升高到某一阀值时基板就会由"玻璃态”转变为“橡胶态”,此时的温度称为该板的玻璃化温度(Tg)。
也就是说,Tg是基材保持刚性的最高温度(℃)。
也就是说普通PCB基板材料在高温下,不断产生软化、变形、熔融等现象,同时还表现在机械、电气特性的急剧下降,这样子就影响到产品的使用寿命了,一般Tg的板材为130℃以上,高Tg一般大于170℃,中等Tg约大于150℃;通常Tg≥170℃的PCB印制板,称作高Tg印制板;基板的Tg 提高了,印制板的耐热性、耐潮湿性、耐化学性、耐稳定性等特征都会提高和改善。
TG值越高,板材的耐温度性能越好,尤其在无铅制程中,高Tg应用比较多;高Tg指的是高耐热性。
随着电子工业的飞跃发展,特别是以计算机为代表的电子产品,向着高功能化、高多层化发展,需要PCB基板材料的更高的耐热性作为前提。

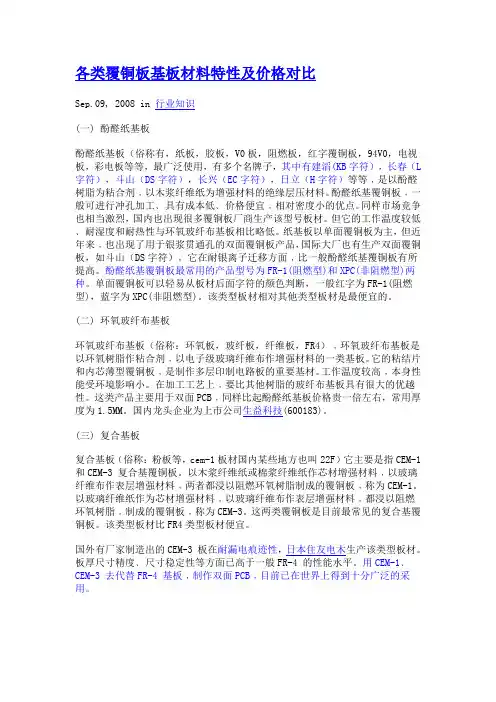

各类覆铜板基板材料特性及价格对比Sep.09, 2008 in 行业知识(一) 酚醛纸基板酚醛纸基板(俗称有,纸板,胶板,V0板,阻燃板,红字覆铜板,94V0,电视板,彩电板等等,最广泛使用,有多个名牌子,其中有建滔(KB字符),长春(L 字符),斗山(DS字符),长兴(EC字符),日立(H字符)等等﹐是以酚醛树脂为粘合剂﹐以木浆纤维纸为增强材料的绝缘层压材料。
酚醛纸基覆铜板﹐一般可进行冲孔加工﹑具有成本低﹑价格便宜﹐相对密度小的优点。
同样市场竞争也相当激烈,国内也出现很多覆铜板厂商生产该型号板材。
但它的工作温度较低﹑耐湿度和耐热性与环氧玻纤布基板相比略低。
纸基板以单面覆铜板为主,但近年来﹐也出现了用于银浆贯通孔的双面覆铜板产品,国际大厂也有生产双面覆铜板,如斗山(DS字符)。
它在耐银离子迁移方面﹐比一般酚醛纸基覆铜板有所提高。
酚醛纸基覆铜板最常用的产品型号为FR-1(阻燃型)和XPC(非阻燃型)两种。
单面覆铜板可以轻易从板材后面字符的颜色判断,一般红字为FR-1(阻燃型),蓝字为XPC(非阻燃型)。
该类型板材相对其他类型板材是最便宜的。
(二) 环氧玻纤布基板环氧玻纤布基板(俗称:环氧板,玻纤板,纤维板,FR4)﹐环氧玻纤布基板是以环氧树脂作粘合剂﹐以电子级玻璃纤维布作增强材料的一类基板。
它的粘结片和内芯薄型覆铜板﹐是制作多层印制电路板的重要基材。
工作温度较高﹐本身性能受环境影响小。
在加工工艺上﹐要比其他树脂的玻纤布基板具有很大的优越性。
这类产品主要用于双面PCB﹐同样比起酚醛纸基板价格贵一倍左右,常用厚度为1.5MM。
国内龙头企业为上市公司生益科技(600183)。
(三) 复合基板复合基板(俗称:粉板等,cem-1板材国内某些地方也叫22F)它主要是指CEM-1 和CEM-3 复合基覆铜板。
以木浆纤维纸或棉浆纤维纸作芯材增强材料﹐以玻璃纤维布作表层增强材料﹐两者都浸以阻燃环氧树脂制成的覆铜板﹐称为CEM-1。

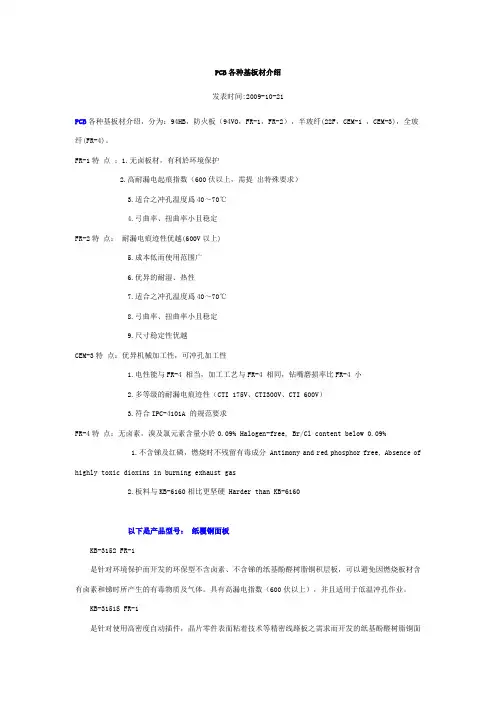

PCB各种基板材介绍发表时间:2009-10-21PCB各种基板材介绍,分为:94HB,防火板(94VO,FR-1,FR-2),半玻纤(22F,CEM-1 ,CEM-3),全玻纤(FR-4)。
FR-1:特点:1.无卤板材,有利於环境保护 2.高耐漏电起痕指数(600伏以上,需提出特殊要求)3.适合之冲孔温度爲40~70℃ 4.弓曲率、扭曲率小且稳定FR-2:特点:耐漏电痕迹性优越(600V以上) 5.成本低而使用范围广 6.优异的耐湿、热性 7.适合之冲孔温度爲40~70℃ 8.弓曲率、扭曲率小且稳定 9.尺寸稳定性优越CEM-3:特点:优异机械加工性,可冲孔加工性 1.电性能与FR-4 相当,加工工艺与FR-4 相同,钻嘴磨损率比FR-4 小 2.多等级的耐漏电痕迹性(CTI 175V、CTI300V、CTI 600V) 3.符合IPC-4101A 的规范要求FR-4:特点:无卤素,溴及氯元素含量小於0.09% Halogen-free, Br/Cl content below 0.09% 1.不含锑及红磷,燃烧时不残留有毒成分 Antimony and red phosphor free, Absence of highly toxic dioxins in burning exhaust gas 2.板料与KB-6160相比更坚硬 Harder than KB-6160 以下是产品型号:纸覆铜面板KB-3152 FR-1是针对环境保护而开发的环保型不含卤素、不含锑的纸基酚醛树脂铜积层板,可以避免因燃烧板材含有卤素和锑时所产生的有毒物质及气体。
具有高漏电指数(600伏以上),并且适用于低温冲孔作业。
KB-3151S FR-1是针对使用高密度自动插件,晶片零件表面粘着技术等精密线路板之需求而开发的纸基酚醛树脂铜面积层板。
具有优异的耐银迁移性和在潮湿环境下的电气性能。
KB-3150/KB-3151是针对使用高密度自动插件,晶片零件表面粘着技术等精密线路板之需求而最新开发的纸基酚醛树脂铜面积层板。
PCB板材知识PCB板材知识覆铜箔板的分类方法有多种。
一般按板的增强材料不同,可划分为:纸基、玻璃纤维布基、复合基(CEM系列)、积层多层板基和特殊材料基(陶瓷、金属芯基等)五大类。
若按板所采用的树脂胶黏剂不同进行分类,常见的纸基CCI。
有:酚醛树脂(XPc、XxxPC、FR-1、FR 一2等)、环氧树脂(FE一3)、聚酯树脂等各种类型。
常见的玻璃纤维布基CCL 有环氧树脂(FR一4、FR-5),它是目前最广泛使用的玻璃纤维布基类型。
另外还有其他特殊性树脂(以玻璃纤维布、聚基酰胺纤维、无纺布等为增加材料):双马来酰亚胺改性三嗪树脂(BT)、聚酰亚胺树脂(PI)、二亚苯基醚树脂(PPO)、马来酸酐亚胺——苯乙烯树脂(MS)、聚氰酸酯树脂、聚烯烃树脂等。
按CCL的阻燃性能分类,可分为阻燃型(UL94一VO、UL94一V1级)和非阻燃型(UL94一HB级)两类板。
近一二年,随着对环保问题更加重视,在阻燃型CCL中又分出一种新型不含溴类物的CCL品种,可称为“绿色型阻燃cCL”。
随着电子产品技术的高速发展,对cCL有更高的性能要求。
因此,从CCL的性能分类,又分为一般性能CCL、低介电常数CCL、高耐热性的CCL(一般板的L在150℃以上)、低热膨胀系数的CCL(一般用于封装基板上)等类型。
随着电子技术的发展和不断进步,对印制板基板材料不断提出新要求,从而,促进覆铜箔板标准的不断发展。
目前,基板材料的主要标准如下。
①国家标准目前,我国有关基板材料的国家标准有GB/T4721—47221992及GB4723—4725—1992,中国台湾地区的覆铜箔板标准为CNS标准,是以日本JIs标准为蓝本制定的,于1983年发布。
②其他国家标准主要标准有:日本的JIS标准,美国的ASTM、NEMA、MIL、IPc、ANSI、UL标准,英国的Bs标准,德国的DIN、VDE标准,法国的NFC、UTE标准,加拿大的CSA标准,澳大利亚的AS标准,前苏联的FOCT标准,国际的IEC标准等PCB板材的分类电路板板材介绍:按档次级别从底到高划分如下:94HB/94VO/22F/CEM-1/CEM-3/FR-4详细介绍如下:94HB:普通纸板,不防火(最低档的材料,模冲孔,不能做电源板)94V0:阻燃纸板(模冲孔)22F:单面半玻纤板(模冲孔)CEM-1:单面玻纤板(必须要电脑钻孔,不能模冲)CEM-3:双面半玻纤板(除双面纸板外属于双面板最低端的材料,简单的双面板可以用这种料,比FR-4会便宜5~10元/平米)FR-4: 双面玻纤板一.c阻燃特性的等级划分可以分为94V—0 /V-1 /V-2 ,94-HB 四种二.半固化片:1080=0.0712mm,2116=0.1143mm,7628=0.1778mm三.FR4 CEM-3都是表示板材的,fr4是玻璃纤维板,cem3是复合基板四.无卤素指的是不含有卤素(氟溴碘等元素)的基材,因为溴在燃烧时会产生有毒的气体,环保要求。
电路板材料是什么材料电路板(PCB)是电子设备中不可或缺的组成部分,它承载着电子元器件并提供电气连接。
而电路板的材料选择对于电子设备的性能和稳定性有着至关重要的影响。
那么,电路板材料到底是什么材料呢?接下来,我们将对常见的电路板材料进行介绍。
首先,最常见的电路板材料之一是FR-4。
FR-4是一种玻璃纤维复合材料,具有优异的绝缘性能和机械强度。
它通常用于制造多层电路板,因为它能够承受高温和高频率的电子信号。
此外,FR-4材料还具有较好的耐化学腐蚀性能,能够在恶劣的环境下保持稳定的性能。
除了FR-4,另一种常见的电路板材料是金属基板。
金属基板通常采用铝基板或铜基板,它们具有优异的导热性能,能够有效地散热,适用于高功率和高密度的电子设备。
金属基板还具有较好的机械强度和稳定性,适用于一些对稳定性要求较高的应用场景。
此外,还有一种特殊的电路板材料是陶瓷基板。
陶瓷基板具有优异的绝缘性能和高频特性,能够在高温、高频率下保持稳定的性能。
它通常用于一些对高频率和高温要求较高的应用场景,如射频模块、微波通信等领域。
除了上述几种常见的电路板材料,还有一些特殊材料,如聚酰亚胺(PI)基板、聚四氟乙烯(PTFE)基板等。
这些材料通常具有特殊的性能,如耐高温、耐化学腐蚀、低介电常数等,能够满足一些特殊应用场景的需求。
总的来说,电路板材料的选择取决于电子设备的具体应用场景和性能要求。
不同的材料具有不同的特性,能够满足不同的需求。
因此,在选择电路板材料时,需要充分考虑电子设备的工作环境、工作频率、功率密度等因素,以确保电路板能够稳定可靠地工作。
综上所述,电路板材料是多种多样的,每种材料都具有其独特的特性和优势。
在实际应用中,需要根据具体的需求选择合适的电路板材料,以确保电子设备的性能和稳定性。
希望本文能够对您了解电路板材料有所帮助。

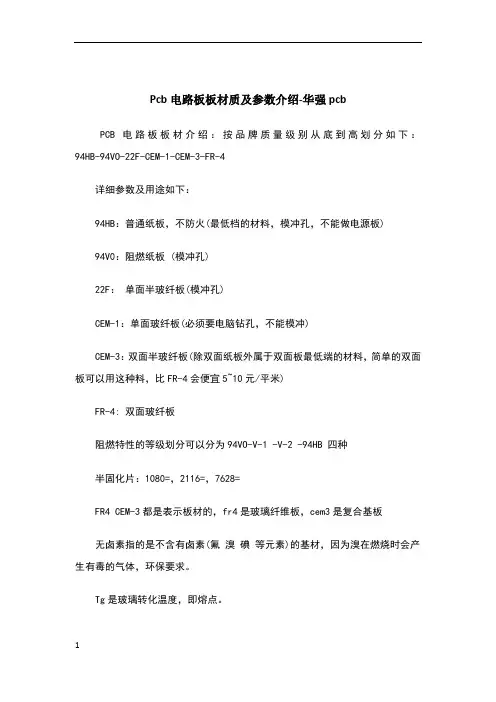

Pcb电路板板材质及参数介绍-华强pcbPCB电路板板材介绍:按品牌质量级别从底到高划分如下:94HB-94VO-22F-CEM-1-CEM-3-FR-4详细参数及用途如下:94HB:普通纸板,不防火(最低档的材料,模冲孔,不能做电源板)94V0:阻燃纸板 (模冲孔)22F:单面半玻纤板(模冲孔)CEM-1:单面玻纤板(必须要电脑钻孔,不能模冲)CEM-3:双面半玻纤板(除双面纸板外属于双面板最低端的材料,简单的双面板可以用这种料,比FR-4会便宜5~10元/平米)FR-4: 双面玻纤板阻燃特性的等级划分可以分为94VO-V-1 -V-2 -94HB 四种半固化片:1080=,2116=,7628=FR4 CEM-3都是表示板材的,fr4是玻璃纤维板,cem3是复合基板无卤素指的是不含有卤素(氟溴碘等元素)的基材,因为溴在燃烧时会产生有毒的气体,环保要求。
Tg是玻璃转化温度,即熔点。
电路板必须耐燃,在一定温度下不能燃烧,只能软化。
这时的温度点就叫做玻璃态转化温度(Tg点),这个值关系到PCB板的尺寸耐久性。
什么是高Tg PCB线路板及使用高Tg PCB的优点高Tg印制电路板当温度升高到某一阀值时基板就会由"玻璃态”转变为“橡胶态”,此时的温度称为该板的玻璃化温度(Tg)。
也就是说,Tg是基材保持刚性的最高温度(℃)。
也就是说普通PCB基板材料在高温下,不断产生软化、变形、熔融等现象,同时还表现在机械、电气特性的急剧下降,这样子就影响到产品的使用寿命了,一般Tg的板材为130℃以上,高Tg一般大于170℃,中等Tg约大于150℃;通常Tg≥170℃的PCB印制板,称作高Tg印制板;基板的Tg提高了,印制板的耐热性、耐潮湿性、耐化学性、耐稳定性等特征都会提高和改善。
TG值越高,板材的耐温度性能越好,尤其在无铅制程中,高Tg应用比较多;高Tg指的是高耐热性。
随着电子工业的飞跃发展,特别是以计算机为代表的电子产品,向着高功能化、高多层化发展,需要PCB基板材料的更高的耐热性作为前提。
PCB各种基板材介绍发表时间:2009-10-21PCB各种基板材介绍,分为:94HB,防火板(94VO,FR-1,FR-2),半玻纤(22F,CEM-1 ,CEM-3),全玻纤(FR-4)。
FR-1特点:1.无卤板材,有利於环境保护2.高耐漏电起痕指数(600伏以上,需提出特殊要求)3.适合之冲孔温度爲40~70℃4.弓曲率、扭曲率小且稳定FR-2特点:耐漏电痕迹性优越(600V以上)5.成本低而使用范围广6.优异的耐湿、热性7.适合之冲孔温度爲40~70℃8.弓曲率、扭曲率小且稳定9.尺寸稳定性优越CEM-3特点:优异机械加工性,可冲孔加工性1.电性能与FR-4 相当,加工工艺与FR-4 相同,钻嘴磨损率比FR-4 小2.多等级的耐漏电痕迹性(CTI 175V、CTI300V、CTI 600V)3.符合IPC-4101A 的规范要求FR-4特点:无卤素,溴及氯元素含量小於0.09% Halogen-free, Br/Cl content below 0.09%1.不含锑及红磷,燃烧时不残留有毒成分 Antimony and red phosphor free, Absence of highly toxic dioxins in burning exhaust gas2.板料与KB-6160相比更坚硬 Harder than KB-6160以下是产品型号:纸覆铜面板KB-3152 FR-1是针对环境保护而开发的环保型不含卤素、不含锑的纸基酚醛树脂铜积层板,可以避免因燃烧板材含有卤素和锑时所产生的有毒物质及气体。
具有高漏电指数(600伏以上),并且适用于低温冲孔作业。
KB-3151S FR-1是针对使用高密度自动插件,晶片零件表面粘着技术等精密线路板之需求而开发的纸基酚醛树脂铜面积层板。
具有优异的耐银迁移性和在潮湿环境下的电气性能。
KB-3150/KB-3151是针对使用高密度自动插件,晶片零件表面粘着技术等精密线路板之需求而最新开发的纸基酚醛树脂铜面积层板。
PCB电路设计规范及要求板的布局要求一、印制线路板上的元器件放置的通常顺序:1、放置与结构有紧密配合的固定位置的元器件,如电源插座、指示灯、开关、连接件之类,这些器件放置好后用软件的LOCK 功能将其锁定,使之以后不会被误移动;2、放置线路上的特殊元件和大的元器件,如发热元件、变压器、IC 等;3、放置小器件。
二、元器件离板边缘的距离:1、画定布线区域距PCB板边≤1mm的区域内,以及安装孔周围1mm内,禁止布线;2、可能的话所有的元器件均放置在离板的边缘3mm以内或至少大于板厚,这是由于在大批量生产的流水线插件和进行波峰焊时,要提供给导轨槽使用,同时也为了防止由于外形加工引起边缘部分的缺损,如果印制线路板上元器件过多,不得已要超出3mm范围时,可以在板的边缘加上3mm的辅边,辅边开V 形槽,在生产时用手掰断即可。
三、高低压之间的隔离:在许多印制线路板上同时有高压电路和低压电路,高压电路部分的元器件与低压部分要分隔开放置,隔离距离与要承受的耐压有关,通常情况下在2000kV时板上要距离2mm,在此之上以比例算还要加大,例如若要承受3000V的耐压测试,则高低压线路之间的距离应在3.5mm以上,许多情况下为避免爬电,还在印制线路板上的高低压之间开槽。
四、元件布局基本规则1. 按电路模块进行布局,实现同一功能的相关电路称为一个模块,电路模块中的元件应采用就近集中原则,同时数字电路和模拟电路分开;2.定位孔、标准孔等非安装孔周围1.27mm 内不得贴装元器件,螺钉等安装孔周围3.5mm(对于M2.5)、4mm(对于M3)内不得贴装元器件;3. 卧装电阻、电感(插件)、电解电容等元件的下方避免布过孔,以免波峰焊后过孔与元件壳体短路;4. 元器件的外侧距板边的距离为5mm;5. 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm;6. 金属壳体元器件和金属件(屏蔽盒等)不能与其它元器件相碰,不能紧贴印制线、焊盘,其间距应大于2mm。
线路板常用板材及参数介绍(2009-05-20 15:00:29)转载PCB电路板板材介绍:按品牌质量级别从底到高划分如下:94HB-94VO-22F-CEM-1-CEM-3-FR-4详细参数及用途如下:94HB:普通纸板,不防火(最低档的材料,模冲孔,不能做电源板)94V0:阻燃纸板(模冲孔)22F:单面半玻纤板(模冲孔)CEM-1:单面玻纤板(必须要电脑钻孔,不能模冲)CEM-3:双面半玻纤板(除双面纸板外属于双面板最低端的材料,简单的双面板可以用这种料,比FR-4会便宜5~10元/平米)FR-4: 双面玻纤板阻燃特性的等级划分可以分为94VO-V-1 -V-2 -94HB 四种半固化片:1080=0.0712mm,2116=0.1143mm,7628=0.1778mmFR4 CEM-3都是表示板材的,fr4是玻璃纤维板,cem3是复合基板无卤素指的是不含有卤素(氟溴碘等元素)的基材,因为溴在燃烧时会产生有毒的气体,环保要求。
Tg是玻璃转化温度,即熔点。
电路板必须耐燃,在一定温度下不能燃烧,只能软化。
这时的温度点就叫做玻璃态转化温度(Tg点),这个值关系到PCB板的尺寸耐久性。
什么是高Tg PCB线路板及使用高Tg PCB的优点高Tg印制电路板当温度升高到某一阀值时基板就会由"玻璃态”转变为“橡胶态”,此时的温度称为该板的玻璃化温度(Tg)。
也就是说,Tg是基材保持刚性的最高温度(℃)。
也就是说普通PCB基板材料在高温下,不断产生软化、变形、熔融等现象,同时还表现在机械、电气特性的急剧下降,这样子就影响到产品的使用寿命了,一般Tg的板材为130℃以上,高Tg一般大于170℃,中等Tg约大于150℃;通常Tg≥170℃的PCB印制板,称作高Tg印制板;基板的Tg提高了,印制板的耐热性、耐潮湿性、耐化学性、耐稳定性等特征都会提高和改善。
TG 值越高,板材的耐温度性能越好,尤其在无铅制程中,高Tg应用比较多;高Tg 指的是高耐热性。
PCB用基材的分类:1、按增强材料不同(最常用的分类方法)纸基板(FR-1,FR-2,FR-3)环氧玻纤布基板(FR-4,FR-5)复合基板(CEM-1,CEM-3)HDI板材(RCC)特殊基材(金属类基材、陶瓷类基材、热塑性基材等) 2、按树脂不同来分酚酫树脂板环氧树脂板聚脂树脂板BT树脂板PI树脂板3、按阻燃性能来分阻燃型(UL94-VO,UL94-V1)非阻燃型(UL94-HB级)基材常见的性能指标:玻璃化转变温度(Tg)目前FR-4板的Tg值一般在130-140度,而在印制板制程中,有几个工序的问题会超过此范围,对制品的加工效果及最终状态会产生一定的影响。
因此,提高Tg是提高FR-4耐热性的一个主要方法。
其中一个重要手段就是提高固化体系的关联密度或在树脂配方中增加芳香基的含量。
在一般FR-4树脂配方中,引入部分三官能团及多功能团的环氧树脂或是引入部分酚酫型环氧树脂,把Tg值提高到160-200度左右。
基材常见的性能指标:介电常数DK介电常数DK随着电子技术的迅速发展,信息处理和信息传播速度提高,为了扩大通讯通道,使用频率向高频领域转移,它要求基板材料具有较低的介电常数e和低介电损耗正切tg。
只有降低e 才能获得高的信号传播速度,也只有降低tg,才能减少信号传播损失。
热膨胀系数(CTE)随着印制板精密化、多层化以及BGA,CSP等技术的发展,对覆铜板尺寸的稳定性提出了更高的要求。
覆铜板的尺寸稳定性虽然和生产工艺有关,但主要还是取决于构成覆铜板的三种原材料:树脂、增强材料、铜箔。
通常采取的方法是(1)对树脂进行改性,如改性环氧树脂(2)降低树脂的含量比例,但这样会降低基板的电绝缘性能和化学性能;铜箔对覆铜板的尺寸稳定性影响比较小。
UV阻挡性能今年来,在电路板制作过程中,随着光敏阻焊剂的推广使用,为了避免两面相互影响产生重影,要求所有基板必须具有屏蔽UV的功能。
阻挡紫外光透过的方法很多,一般可以对玻纤布和环氧树脂中一种或两种进行改性,如使用具有UV-BLOCK和自动化光学检测功能的环氧树脂。
PCB加工工艺介绍一、客供资料方式:菲林、样板、PCB资料、Gerber 。
二、敷铜板: FR4 Tg130℃/Tg170℃(高Tg板材)、无卤素板材、CEM-3、铝基板、铜基板、Rogers 4000(瓷基板)、PTFE、高频板。
◇PCB板材的TG是什么意思?1、基板由固态融化为橡胶态流质的临界温度,叫Tg点即熔点;2、Tg点越高表明板材在压合的时候温度要求越高,压出来的板子也会比较硬和脆,一定程度上会影响后工序机械钻孔(如果有的话)的质量以及使用时的电性特性;3、Tg点是基材保持刚性的最高温度(℃)。
也就是说普通PCB基板材料在高温下,不但会产生软化、变形和熔融等现象,同时还会表现在机械、电气特性的急剧下降;4、一般Tg的板材为130℃以上,High-Tg一般大于170℃,中等Tg约大于150℃;基板的Tg提高了,印制板的耐热性、耐潮湿性、耐化学性、耐稳定性等特征都会提高和改善。
TG值越高,板材的耐温度性能越好,尤其在无铅喷锡制程中,高Tg应用比较多。
三、孔径:最小钻孔孔径直径0.1mm最大板厚/孔径比=12:1孔径公差:通常±0.075mm,特别±0.05mm孔位公差:±0.05mm四、阻焊:a、阻焊油墨颜色:蓝、绿、黄、白、红、黑(哑绿,哑黑等)b、字符油墨型号与颜色:白、黄、黑c、阻焊对准度最小±0.05 mmd、绿油桥:最小4mil(这是极限值,不太好控制,最好大点)(开窗与开窗之间的间距就是绿油桥)e、阻焊厚度:0.01~0.025mm五、最高加工层数:24层六、交叉埋盲孔最多只能做到3阶七、印制板一般工艺:喷锡无铅喷锡沉锡沉金镀金OSP 沉银镀金手指等◇喷锡、镀金、沉金生产电路板中的重要工艺。
相对来说沉金就是面对高端的板子,沉金由于质量好,相对于成本也是比较高,所以很多客户就选用最常用的喷锡工艺,喷锡工艺分为有铅锡与无铅锡两种,有铅锡与无铅锡的区别如下,仅供参考。
PCB板材质介绍印刷电路板是以铜箔基板( Copper-clad Laminate 简称CCL )做为原料而制造的电器或电子的重要机构组件,故从事电路板之上下游业者必须对基板有所了解:有那些种类的基板,它们是如何制造出来的,使用于何种产品, 它们各有那些优劣点,如此才能选择适当的基板.表3.1简单列出不同基板的适用场合. 基板工业是一种材料的基础工业, 是由介电层(树脂 Resin ,玻璃纤维 Glassfiber ),及高纯度的导体 (铜箔 Copper foil )二者所构成的复合材料( Composite material),其所牵涉的理论及实务不输于电路板本身的制作. 以下即针对这二个要紧组成做深入浅出的探讨.3.1介电层3.1.1树脂 Resin3.1.1.1前言目前已使用于线路板之树脂类别专门多,如酚醛树脂( Phonetic )、环氧树脂( Epoxy )、聚亚醯胺树脂( Polyamide )、聚四氟乙烯(Polytetrafluorethylene,简称PTFE或称TEFLON),B一三氮树脂(Bismaleimide Triazine 简称 BT )等皆为热固型的树脂(Thermosetted Plastic Resin).3.1.1.2 酚醛树脂 Phenolic Resin是人类最早开发成功而又商业化的聚合物.是由液态的酚(phenol)及液态的甲醛( formaldehyde 俗称formalin )两种廉价的化学品, 在酸性或碱性的催化条件下发生立体架桥( Crosslinkage )的连续反应而硬化成为固态的合成材料.其反应化学式见图3.1 1910 年有一家叫 Bakelite 公司加入帆布纤维而做成一种坚硬强固,绝缘性又好的材料称为 Bakelite,俗名为电木板或尿素板. 美国电子制造业协会(NEMA-Nationl Electrical Manufacturers Association) 将不同的组合冠以不同的编号代字而为业者所广用, 现将酚醛树脂之各产品代字列表,如表NEMA 关于酚醛树脂板的分类及代码表中纸质基板代字的第一个 "X" 是表示机械性用途,第二个 "X" 是表示可用电性用途. 第三个 "X" 是表示可用有无线电波及高湿度的场所. "P" 表示需要加热才能冲板子( Punchable ),否那么材料会破裂, "C" 表示能够冷冲加工( cold punchable ),"FR" 表示树脂中加有不易着火的物质使基板有难燃 (Flame Retardent) 或抗燃(Flame resistance) 性.纸质板中最畅销的是XXXPC及FR-2.前者在温度25 ℃以上,厚度在.062in以下就能够冲制成型专门方便,后者的组合与前完全相同,只是在树脂中加有三氧化二锑增加其难燃性.以下介绍几个较常使用纸质基板及其专门用途:A 常使用纸质基板a. XPC Grade:通常应用在低电压、低电流可不能引起火源的消费性电子产品, 如玩具、手提收音机、机、运算器、遥控器及钟表等等.UL94对XPC Grade 要求只须达到HB难燃等级即可.b. FR-1 Grade:电气性、难燃性优于XPC Grade,广泛使用于电流及电压比XPC Grade稍高的电器用品,如彩色电视机、监视器、VTR、家庭音响、洗衣机及吸尘器等等.UL94要求FR-1难燃性有V-0、V-1与V-2不同等级,只是由于三种等级板材价位差异不大,而且考虑安全起见,目前电器界几乎全采纳V-0级板材. c. FR-2 Grade:在与FR-1比较下,除电气性能要求稍高外,其它物性并没有专门之处,近年来在纸质基板业者努力研究改进FR-1技术,FR-1与FR-2的性质界线已渐模糊,FR-2等级板材在不久今后可能会在偏高价格因素下被FR-1 所取代.B. 其它专门用途:a. 铜镀通孔用纸质基板要紧目的是打算取代部份物性要求并不高的FR-4板材,以便降低PCB的成本.b. 银贯孔用纸质基板时下最流行取代部份物性要求并不专门高的FR-4作通孔板材,确实是银贯孔用纸质基板印刷电路板两面线路的导通,可直截了当借由印刷方式将银胶(Silver Paste) 涂布于孔壁上,经由高温硬化,即成为导通体,不像一样FR-4板材的铜镀通孔,需经由活化、化学铜、电镀铜、锡铅等纷杂手续.b-1 基板材质1) 尺寸安定性:除要留意X、Y轴(纤维方向与横方向)外,更要注意Z轴(板材厚度方向),因热胀冷缩及加热减量因素容易造成银胶导体的断裂.2) 电气与吸水性: 许多绝缘体在吸湿状态下,降低了绝缘性,以致提供金属在电位差趋动力下发生移行的现象,FR-4在尺寸安性、电气性与吸水性方面都比FR-1及XPC 佳,因此生产银贯孔印刷电路板时,要选用特制FR-1及XPC的纸质基板 .板材.b.-2 导体材质 1) 导体材质银及碳墨贯孔印刷电路的导电方式是利用银及石墨微粒镶嵌在聚合体内, 藉由微粒的接触来导电,而铜镀通孔印刷电路板,那么是借由铜本身是连贯的结晶体而产生专门顺畅的导电性.2) 延展性:铜镀通孔上的铜是一种连续性的结晶体,有专门良好的延展性,可不能像银、碳墨胶在热胀冷缩时,容易发生界面的分离而降低导电度. 3) 移行性: 银、铜差不多上金属材质,容易发性氧化、还原作用造成锈化及移行现象,因电位差的不同,银比铜在电位差趋动力下容易发生银迁移(Silver Migration).c. 碳墨贯孔(Carbon Through Hole)用纸质基板.碳墨胶油墨中的石墨不具有像银的移行特性,石墨所担当的角色仅仅是作简单的讯号传递者,因此PCB业界对积层板除了碳墨胶与基材的密着性、翘曲度外,并没有专门要求.石墨因有良好的耐磨性,因此Carbon Paste最早期是被应用来取代Key Pad及金手指上的镀金,而后延伸到扮演跳线功能.碳墨贯孔印刷电路板的负载电流通常设计的专门低,因此业界大都采纳XPC 等级,至于厚度方面,在考虑轻、薄、短、小与印刷贯孔性因素下,常通选用0.8、1.0或1.2mm厚板材.d. 室温冲孔用纸质基板其特点是纸质基板表面温度约40℃以下,即可作Pitch 为1.78mm的IC密集孔的冲模,孔间可不能发生裂痕,同时以减低冲模时纸质基板冷却所造成线路精准度的偏差,该类纸质基板专门适用于细线路及大面积的印刷电路板.e. 抗漏电压(Anti-Track)用纸质基板人类的生活越趋精巧,对物品的要求且也就越讲就短小轻薄,当印刷电路板的线路设计越密集,线距也就越小,且在高功能性的要求下,电流负载变大了,那么线路间就容易因发生电弧破坏基材的绝缘性而造成漏电,纸质基板业界为解决该类问题,有供应采纳专门背胶的铜箔所制成的抗漏电压用纸质基板2.1.2 环氧树脂 Epoxy Resin 是目前印刷线路板业用途最广的底材.在液态时称为清漆或称凡立水(Varnish) 或称为 A-stage, 玻璃布在浸胶半干成胶片后再经高温软化液化而出现黏着性而用于双面基板制作或多层板之压合用称B-stage prepreg ,经此压合再硬化而无法回复之最终状态称为 C-stage.2.1.2.1传统环氧树脂的组成及其性质用于基板之环氧树脂之单体一向差不多上Bisphenol A 及Epichlorohydrin 用dicy 做为架桥剂所形成的聚合物.为了通过燃性试验(Flammability test), 将上述仍在液态的树脂再与Tetrabromo-Bisphenol A 反应而成为最熟知FR-4 传统环氧树脂.现将产品之要紧成份列于后: 单体 --Bisphenol A, Epichlorohydrin架桥剂(即硬化剂) -双氰 Dicyandiamide简称Dicy速化剂 (Accelerator)--Benzyl-Dimethylamine ( BDMA ) 及 2- Methylimidazole ( 2-MI )溶剂 --Ethylene glycol monomethy ether( EGMME ) Dimethy formamide (DMF) 及稀释剂 Acetone ,MEK.填充剂(Additive) --碳酸钙、硅化物、及氢氧化铝或化物等增加难燃成效. 填充剂可调整其Tg.A. 单体及低分子量之树脂典型的传统树脂一样称为双功能的环气树脂 ( Difunctional Epoxy Resin),见图3.2. 为了达到使用安全的目的,特于树脂的分子结构中加入溴原子,使产生部份碳溴之结合而出现难燃的成效.也确实是说当显现燃烧的条件或环境时,它要不容易被点燃,万一已点燃在燃烧环境消逝后,能自己熄灭而不再连续延烧.见图3.3.此种难燃材炓在 NEMA 规范中称为 FR-4.(不含溴的树脂在 NEMA 规范中称为 G-10) 此种含溴环氧树脂的优点专门多如介电常数专门低,与铜箔的附着力专门强,与玻璃纤维结合后之挠性强度专门不错等.B. 架桥剂(硬化剂)环氧树脂的架桥剂一向差不多上Dicey,它是一种隐性的 (latent) 催化剂 ,在高温160℃之下才发挥其架桥作用,常温中专门安定,故多层板 B-stage 的胶片才不致无法储存. 但 Dicey的缺点却也许多,第一是吸水性(Hygroscopicity),第二个缺点是难溶性.溶不掉自然难以在液态树脂中发挥作用.早期的基板商并不了解下游电路板装配工业问题,那时的 dicey 磨的不是专门细,其溶不掉的部份混在底材中,经长时刻集合的吸水后会发生针状的再结晶, 造成许多爆板的问题.因此现在的基板制造商都专门清处它的严峻性,因此已改善此点.C. 速化剂用以加速 epoxy 与 dicey 之间的架桥反应, 最常用的有两种即BDMA 及2-MI.D. Tg 玻璃态转化温度高分子聚合物因温度之逐步上升导致其物理性质渐起变化,由常温时之无定形或部份结晶之坚硬及脆性如玻璃一样的物质而转成为一种黏滞度专门高,柔软如橡皮一样的另一种状态.传统 FR4 之 Tg 约在115-120℃之间,已被使用多年,但近年来由于电子产品各种性能要求愈来愈高,因此对材料的特性也要求日益严苛,如抗湿性、抗化性、抗溶剂性、抗热性 ,尺寸安定性等都要求改进,以适应更广泛的用途, 而这些性质都与树脂的 Tg 有关, Tg 提高之后上述各种性质也都自然变好.例如 Tg 提高后, a.其耐热性增强, 使基板在 X 及 Y 方向的膨胀减少,使得板子在受热后铜线路与基材之间附着力不致减弱太多,使线路有较好的附着力. b.在 Z 方向的膨胀减小后,使得通孔之孔壁受热后不易被底材所拉断.c. Tg 增高后,其树脂中架桥之密度必定提高专门多使其有更好的抗水性及防溶剂性,使板子受热后不易发生白点或织纹显露,而有更好的强度及介电性.至于尺寸的安定性,由于自动插装或表面装配之严格要求就更为重要了.因而近年来如何提高环氧树脂之 Tg 是基板材所追求的要务.E. FR4 难燃性环氧树脂传统的环氧树脂遇到高温着火后假设无外在因素予以扑灭时,会不停的一直燃烧下去直到分子中的碳氢氧或氮燃烧完毕为止.假设在其分子中以溴取代了氢的位置,使可燃的碳氢键化合物一部份改换成不可燃的碳溴键化合物那么可大大的降低其可燃性.此种加溴之树脂难燃性自然增强专门多,但却降低了树脂与铜皮以及玻璃间的黏着力,而且万一着火后更会放出剧毒的溴气,会带来的不良后果.3.1.2.2高性能环氧树脂(Multifunctional Epoxy)传统的 FR4 对今日高性能的线路板而言差不多力不从心了, 故有各种不同的树脂与原有的环氧树脂混合以提升其基板之各种性质,A. Novolac最早被引进的是酚醛树脂中的一种叫 Novolac 者 ,由 Novolac 与环氧氯丙烷所形成的酯类称为 Epoxy Novolacs,见图3.4之反应式. 将此种聚合物混入 FR4 之树脂, 可大大改善其抗水性、抗化性及尺寸安定性, Tg 也随之提高,缺点是酚醛树脂本身的硬度及脆性都专门高而易钻头,加之抗化性能力增强,关于因钻孔而造成的胶渣 (Smear) 不易除去而造成多层板PTH制程之困扰.B. Tetrafunctional Epoxy另一种常被添加于 FR4 中的是所谓 " 四功能的环氧树脂 " (Tetrafunctional Epoxy Resin ).其与传统 " 双功能 " 环氧树脂不同之处是具立体空间架桥 ,见图3.5,Tg 较高能抗较差的热环境,且抗溶剂性、抗化性、抗湿性及尺寸安定性也好专门多,而且可不能发生像 Novolac那样的缺点.最早是美国一家叫Polyclad 的基板厂所引进的.四功能比起 Novolac来还有一种优点确实是有更好的平均混合.为保持多层板除胶渣的方便起见,此种四功能的基板在钻孔后最好在烤箱中以 160 ℃烤 2-4 小时, 使孔壁露出的树脂产生氧化作用,氧化后的树脂较容易被蚀除,而且也增加树脂进一步的架桥聚合,对后来的制程也有关心.因为脆性的关系, 钻孔要专门注意.上述两种添加树脂都无法溴化,故加入一样FR4中会降低其难燃性. 3.1.2.3 聚亚醯胺树脂 Polyimide(PI)A. 成份要紧由Bismaleimide 及Methylene Dianiline 反应而成的聚合物,见图3.6.B. 优点电路板对温度的适应会愈来愈重要,某些专门高温用途的板子,已非环氧树脂所能胜任,传统式 FR4 的 Tg 约 120℃左右,即使高功能的 FR4 也只到达 180-190 ℃,比起聚亚醯胺的 260 ℃还有一大段距离.PI在高温下所表现的良好性质,如良好的挠性、铜箔抗撕强度、抗化性、介电性、尺寸安定性皆远优于 FR4.钻孔时不容易产生胶渣,对内层与孔壁之接通性自然比 FR4 好. 而且由于耐热性良好,其尺寸之变化甚少,以X 及 Y方向之变化而言,对细线路更为有利,不致因膨胀太大而降低了与铜皮之间的附着力.就 Z 方向而言可大大的减少孔壁铜层断裂的机会.C. 缺点:a.不易进行溴化反应,不易达到 UL94 V-0 的难燃要求.b.此种树脂本身层与层之间,或与铜箔之间的黏着力较差,不如环氧树脂那么强,而且挠性也较差.c.常温时却表现不佳,有吸湿性 (Hygroscopic), 而黏着性、延性又都专门差.d.其凡立水(Varnish,又称生胶水,液态树脂称之)中所使用的溶剂之沸点较高,不易赶完,容易产生高温下分层的现象.而且流淌性不行,压合不易填满死角 . e.目前价格仍旧专门昂贵约为 FR4 的 2-3倍,故只有军用板或 Rigid- Flex 板才用的起. 在美军规范MIL-P-13949H中, 聚亚醯胺树脂基板代号为GI. 3.1.2.4 聚四氟乙烯 (PTFE)全名为 Polyterafluoroethylene ,分子式见图3.7. 以之抽丝作PTFE纤维的商品名为 Teflon 铁弗龙 ,其最大的特点是阻抗专门高 (Impedance) 对高频微波(microwave) 通信用途上是无法取代的,美军规范赋与 "GT"、"GX"、及 "GY" 三种材料代字,皆为玻纤补强type,其商用基板是由3M 公司所制,目前这种材料尚无法大量投入生产,其缘故有: A. PTFE 树脂与玻璃纤维间的附着力问题;此树脂专门难渗入玻璃束中,因其抗化性特强,许多湿式制程中都无法使其反应及活化,在做镀通孔时所得之铜孔壁无法固着在底材上,专门难通过 MILP-55110E 中4.8.4.4 之固着强度试验. 由于玻璃束未能被树脂填满,专门容易在做镀通孔时造成玻璃中渗铜 (Wicking) 的显现,阻碍板子的可信任度. B. 此四氟乙烯材料分子结构,专门强劲无法用一样机械或化学法加以攻击, 做蚀回时只有用电浆法.C. Tg 专门低只有 19 度 c, 故在常温时呈可挠性, 也使线路的附着力及尺寸安定性不行. 表为四种不同树脂制造的基板性质的比较. 3.1.2.5 BT/EPOXY树脂BT树脂也是一种热固型树脂,是日本三菱瓦斯化成公司(Mitsubishi Gas Chemical Co.)在1980年研制成功.是由Bismaleimide及Trigzine Resin monomer二者反应聚合而成.其反应式见图3.8.BT树脂通常和环氧树脂混合而制成基板. A. 优点a. Tg点高达180℃,耐热性专门好,BT作成之板材,铜箔的抗撕强度(peel Strength),挠性强度亦专门理想钻孔后的胶渣(Smear)甚少b. 可进行难燃处理,以达到UL94V-0的要求c. 介质常数及散逸因子小,因此关于高频及高速传输的电路板专门有利.d. 耐化性,抗溶剂性良好e. 绝缘性佳 B. 应用 a. COB设计的电路板由于wire bonding过程的高温,会使板子表面变软而致打线失败.BT/EPOXY高性能板材可克服此点. b. BGA ,PGA, MCM-Ls等半导体封装载板半导体封装测试中,有两个专门重要的常见问题,一是漏电现象,或称CAF(Conductive Anodic Filament),一是爆米花现象(受湿气及高温冲击).这两点也是BT/EPOXY板材能够幸免的. 3.1.2.6 Cyanate Ester Resin 1970年开始应用于PCB基材,目前Chiba Geigy有制作此类树脂.其反应式如图3.9. A. 优点 a. Tg可达250℃,使用于专门厚之多层板 b. 极低的介电常数(2.5~3.1)可应用于高速产品.B. 问题 a. 硬化后脆度高. b. 对湿度敏锐,甚至可能和水起反应. 3.1.2玻璃纤维 3.1.2.1前言玻璃纤维(Fiberglass)在PCB基板中的功用,是作为补强材料.基板的补强材料尚有其它种,如纸质基板的纸材, Kelvar(Polyamide聚醯胺)纤维,以及石英(Quartz)纤维.本节仅讨论最大宗的玻璃纤维. 玻璃(Glass)本身是一种混合物,其组成见表它是一些无机物经高温融熔合而成,再经抽丝冷却而成一种非结晶结构的坚硬物体.此物质的使用,已有数千年的历史.做成纤维状使用那么可追溯至17世纪.真正大量做商用产品,那么是由Owen-Illinois及Corning Glass Works两家公司其共同的研究努力后,组合成Owens-Corning Fiberglas Corporation于1939年正式生产制造. 3.1.2.2 玻璃纤维布玻璃纤维的制成可分两种,一种是连续式(Continuous)的纤维另一种那么是不连续式(discontinuous)的纤维前者即用于织成玻璃布 (Fabric),后者那么做成片状之玻璃席(Mat).FR4等基材,即是使用前者,CEM3基材,那么采纳后者玻璃席. A. 玻璃纤维的特性原始融熔态玻璃的组成成份不同,会阻碍玻璃纤维的特性,不同组成所出现的差异,表中有详细的区别,而且各有专门及不同应用之处.按组成的不同(见表),玻璃的等级可分四种商品:A级为高碱性,C级为抗化性,E级为电子用途,S级为高强度.电路板中所用的确实是E级玻璃,要紧是其介电性质优于其它三种.-玻璃纤维一些共同的特性如下所述:a.高强度:和其它纺织用纤维比较,玻璃有极高强度.在某些应用上,其强度/重量比甚至超过铁丝.b.抗热与火:玻璃纤维为无机物,因此可不能燃烧c.抗化性:可耐大部份的化学品,也不为霉菌,细菌的渗入及昆虫的功击. d.防潮:玻璃并不吸水,即使在专门潮湿的环境,依旧保持它的机械强度. e.热性质:玻纤有专门低的熬线性膨胀系数,及高的热导系数,因此在高温环境下有极佳的表现. f.电性:由于玻璃纤维的不导电性,是一个专门好的绝缘物质的选择. PCB基材所选择使用的E级玻璃,最要紧的是其专门优秀的抗水性.因此在专门潮湿,恶劣的环境下,仍旧保有专门好的电性及物性一如尺寸稳固度. -玻纤布的制作: 玻璃纤维布的制作,是一系列专业且投资全额庞大的制程本章略而不谈. 3.2 铜箔(copper foil) 早期线路的设计粗粗宽宽的,厚度要求亦不挑剔,但演变至今日线宽3,4mil,甚至更细(现国内已有工厂开发1 mil线宽),电阻要求严苛.抗撕强度,表面Profile等也都详加规定.因此对铜箔进展的现况及驱势就必须进一步了解.3.2.1传统铜箔 3.2.1.1辗轧法 (Rolled-or Wrought Method) 是将铜块经多次辗轧制作而成,其所辗出之宽度受到技术限制专门难达到标准尺寸基板的要求(3 呎*4呎) ,而且专门容易在辗制过程中造成报废,因表面粗糙度不够,因此与树脂之结合能力比较不行,而且制造过程中所受应力需要做热处理之回火轫化(Heat treatment or Annealing),故其成本较高. A. 优点. a. 延展性Ductility 高,对FPC使用于动态环境下,信任度极佳. b. 低的表面棱线Low-profile Surface,关于一些Microwave电子应用是一利基. B. 缺点. a. 和基材的附着力不行. b. 成本较高. c. 因技术问题,宽度受限. 3.2.1.2 电镀法(Electrodeposited Method) 最常使用于基板上的铜箔确实是ED铜.利用各种废弃之电线电缆熔解成硫酸铜镀液,在殊特深入地下的大型镀槽中,阴阳极距专门短,以专门高的速度冲动镀液,以 600 ASF 之高电流密度,将柱状 (Columnar)结晶的铜层镀在表面专门光滑又经钝化的 (passivated) 不锈钢大桶状之转胴轮上(Drum),因钝化处理过的不锈钢胴轮上对铜层之附着力并不行,故镀面可自转轮上撕下,如此所镀得的连续铜层,可由转轮速度,电流密度而得不同厚度之铜箔,贴在转胴之光滑铜箔表面称为光面(Drum side ), 另一面对镀液之粗糙结晶表面称为毛面 (Matte side) .此种铜箔: A. 优点 a. 价格廉价. b. 可有各种尺寸与厚度. B. 缺点. a. 延展性差, b. 应力极高无法挠曲又专门容易折断. 3.2.1.3 厚度单位一样生产铜箔业者为运算成本, 方便订价,多以每平方呎之重量做为厚度之运算单位, 如1.0 Ounce (oz)的定义是一平方呎面积单面覆盖铜箔重量1 oz (28.35g)的铜层厚度.经单位换算 35 微米 (micron)或1.35 mil. 一样厚度1 oz 及1/2 oz而超薄铜箔可达 1/4 oz,或更低. 3.2.2 新式铜箔介绍及研发方向 3.2.2.1 超薄铜箔一样所说的薄铜箔是指 0.5 oz (17.5 micron ) 以下,表三种厚度那么称超薄铜箔 3/8 oz 以下因本身太薄专门不容易操作故需要另加载体 (Carrier) 才能做各种操作(称复合式copper foil),否那么专门容易造成损害.所用之载体有两类,一类是以传统 ED 铜箔为载体,厚约2.1 mil.另一类载体是铝箔,厚度约3 mil.两者使用之前须将载体撕离. 超薄铜箔最不易克服的问题确实是 " 针孔 " 或" 疏孔 "(Porosity),因厚度太薄,电镀时无法将疏孔完全填满.补救之道是降低电流密度,让结晶变细. 细线路,专门是5 mil以下更需要超薄铜箔,以减少蚀刻时的过蚀与侧蚀. 3.2.2.2 辗轧铜箔对薄铜箔超细线路而言,导体与绝缘基材之间的接触面专门狭小,如何能耐得住二者之间热膨胀系数的庞大差异而仍坚持足够的附着力,完全依靠铜箔毛面上的粗化处理是不够的,而且高速镀铜箔的结晶结构粗糙在高温焊接时容易造成 XY 的断裂也是一项难以解决的问题.辗轧铜箔除了细晶之外还有另一项长处那确实是应力专门低 (Stress).ED 铜箔应力高,但后来线路板业者所镀上的一次铜或二次铜的应力就没有那么高.因此造成二者在温度变化时使细线容易断制.因此辗轧铜箔是一解决之途.假设是成本的考量,Grade 2,E-Type的 high-ductility或是Grade 2,E-Type HTE铜箔也是一种选择. 国际制造铜箔大厂多致力于开发ED细晶产品以解决此问题. 3.2.2.3 铜箔的表面处理 A 传统处理法 ED铜箔从Drum撕下后,会连续下面的处理步骤: a. Bonding Stage-在粗面(Matte Side)上再以高电流极短时刻内快速镀上铜, 其长相如瘤,称"瘤化处理""Nodulization"目的在增加表面积,其厚度约 2000~4000A b. Thermal barrier treatments-瘤化完成后再于其上镀一层黄铜(Brass,是Gould 公司专利,称为JTC处理),或锌(Zinc是Yates公司专利,称为TW处理).也是镀镍处理其作用是做为耐热层.树脂中的Dicy于高温时会攻击铜面而生成胺类与水份,一旦生水份时,会导致附着力降底.此层的作用即是防止上述反应发生,其厚度约500~1000A c. Stabilization-耐热处理后,再进行最后的"铬化处理"(Chromation),光面与粗面同时进行做为防污防锈的作用,也称"钝化处理"(passivation)或"抗氧化处理"(antioxidant) B新式处理法 a. 两面处理(Double treatment)指光面及粗面皆做粗化处理,严格来说,此法的应用己有20年的历史,但今日为降低多层板的COST而使用者渐多.在光面也进行上述的传统处理方式,如此应用于内层基板上,能够省掉压膜前的铜面理处理以及黑/棕化步骤. 美国一家Polyclad铜箔基板公司,进展出来的一种处理方式,称为DST 铜箔,其处理方式有异曲同工之妙.该法是在光面做粗化处理,该面就压在胶片上,所做成基板的铜面为粗面,因此对后制亦有关心. b. 硅化处理(Low profile) 传统铜箔粗面处理其Tooth Profile (棱线) 粗糙度 (波峰波谷),不利于细线路的制造( 阻碍just etch时刻,造成over-etch),因此必须设法降低棱线的高度.上述Polyclad的DST铜箔,以光面做做处理,改善了那个问题, 另外,一种叫"有机硅处理"(Organic Silane Treatment),加入传统处理方式之后,亦可有此成效.它同时产生一种化学键,关于附着力有关心. 3.3.3 铜箔的分类按 IPC-CF-150 将铜箔分为两个类型,TYPE E 表电镀铜箔,TYPE W 表辗轧铜箔,再将之分成八个等级, class 1 到 class 4 是电镀铜箔,class 5 到 class 8 是辗轧铜箔.现将其型级及代号分列于表3.4 PP(胶片 Prepreg)的制作 "Prepreg"是"preimpregnated"的缩写,意指玻璃纤维或其它纤维浸含树脂,并经部份聚合而称之.其树脂现在是B-stage. Prepreg又有人称之为"Bonding sheet" 3.4.1胶片制作流程3.4.2制程品管制造过程中,须定距离做Gel time, Resin flow, Resin Content 的测试,也须做Volatile成份及Dicy成份之分析,以确保品质之稳固. 3.4.3 储放条件与寿命大部份EPOXY系统之储放温度要求在5℃以下,其寿命约在3~6个月,储放超出现在间后须取出再做3.3.2的各种分析以判定是否可再使用.而各厂牌prepreg可参照其提供之Data sheet做为作业时的依据. 3.4.4常见胶片种类,其胶含量及Cruing后厚度关系,见表3.4基板的现在与以后趋使基板不断演进的两大趋动力(Driving Force),一是极小化(Miniaturization),一是高速化(或高频化). 3.4.1极小化如分行动 ,PDA,PC卡,汽车定位及卫星通信等系统. 美国是尖端科技领先国家,从其半导体工业协会所预估在Chip及Package 方面的以后演变-见表(a)与(b),可知基板面临的挑战颇为艰辛. 3.4.2高频化从个人运算机的演进,可看出CPU世代交替的速度愈来愈快,消费者应接不应暇,因此对大众而言是好事.但对PCB的制作却又是进一步的挑戢.因为高频化, 须要基材有更低的Dk与Df值.最后,表归纳出PCB一些特性的现在与以后演变的指标。
pcb板是什么材料做的
PCB板是什么材料做的。
PCB板,即印刷电路板,是一种用于支持和连接电子元件的基板。
它通常由一
种绝缘材料作为基底,上面覆盖着导电铜箔,并且经过化学腐蚀等工艺形成电路连接。
那么,PCB板是由什么材料做的呢?接下来,我们将详细介绍PCB板的材料
及其特点。
首先,PCB板的基底材料通常采用玻璃纤维、环氧树脂和聚酰亚胺等。
玻璃纤
维具有优良的机械性能和绝缘性能,能够有效支撑和固定电子元件;环氧树脂具有良好的耐热性和耐化学性,能够保护电路不受外界环境的影响;聚酰亚胺则具有优异的高温性能和尺寸稳定性,适用于高频高速电路的制作。
这些基底材料都具有不同的特点,可以根据电路的需求选择合适的材料。
其次,PCB板的导电层通常采用铜箔。
铜箔具有良好的导电性能和加工性能,
能够满足电路的导电需求。
此外,根据电路的要求,导电层的厚度也会有所不同,一般有1oz、2oz、3oz等不同厚度的选项。
厚度越大,导电性能越好,但相应的成
本也会增加。
最后,PCB板的覆盖层通常采用焊膜、阻焊油和标识油等。
焊膜用于覆盖焊盘,防止焊接时短路和飞锡现象的发生;阻焊油用于覆盖电路板表面,保护电路不受外界环境的侵蚀;标识油用于标识电路板的型号、版本和生产信息,方便生产和维护。
综上所述,PCB板是由玻璃纤维、环氧树脂、聚酰亚胺等绝缘材料作为基底,
覆盖铜箔作为导电层,再覆盖焊膜、阻焊油和标识油等覆盖层组成的。
这些材料各具特点,能够满足不同电路的需求,是电子产品中不可或缺的重要组成部分。
希望本文能够帮助大家更好地了解PCB板的材料及其特点。
pcb板材质的种类。
PCB材质很多,比如玻璃纤维板,纸基板,金属基板,还有塑料基的,很多,还有高频的PTFE等等
PCB种类
A.以材质分
a.有机材质
酚醛树脂、玻璃纤维/环氧树脂、Polyimide、BT/Epoxy等皆属之。
b.无机材质
铝、Copper-invar-copper、ceramic等皆属之。
主要取其散热功能
B.以成品软硬区分
a.硬板Rigid PCB
b.软板Flexible PCB见图
1.3
c.软硬板Rigid-Flex PCB见图
1.4
C.以结构分
D.依用途分:
通信/耗用性电子/军用/计算机/半导体/电测板…,见图
1.8 BG
A.另有一种射出成型的立体PCB,因使用少,不在此介绍。
PCB板材质有哪些几种?
94V-
0、94V-2属于一类阻燃级别材质,而这两种中94V-0又属于阻燃级别材质中最高的一种。
pcb板材一般分为几种颜色,功能上有什么区别?
绿色是最常见的,还有黑色、红色、蓝色、黄色
颜色与品质是毫不相干的,只是一种个性化的表现而已
PCB板材主要考虑的是材质和厚度等,很少考虑颜色。
你说的应该是阻焊油墨的颜色吧!阻焊油墨颜色有白,黄,黑,红,蓝,还有一种透明的油墨,用的最多的是绿色油墨。
根据板子的精度要求使用的阻焊油墨是有差别的。
PCB板板材有那几种规格?
按档次级别从底到高划分如下:
94HB/94VO/22F/CEM-1/CEM-3/FR-4
详细介绍如下:
94HB:
普通纸板,不防火(最低档的材料,模冲孔,不能做电源板)94V0:阻燃纸板(模冲孔)
22F:
单面半玻纤板(模冲孔)
CEM-1:单面玻纤板(必须要电脑钻孔,不能模冲)
CEM-3:双面半玻纤板(除双面纸板外属于双面板最低端的材料,简单的双面板可以用这种料,比FR-4会便宜5~10元/平米)
FR-4:双面玻纤板
最佳答案
一.c阻燃特性的等级划分可以分为94V—0 /V-1 /V-2,94-HB四种二.半固化片:1080=
0.0712mm,2116=
0.1143mm,7628=
0.1778mm三.FR4 CEM-3都是表示板材的,fr4是玻璃纤维板,cem3是复合基板四.无卤素指的是不含有卤素(氟溴碘等元素)的基材,因为溴在燃烧时会产生有毒的气体,环保要求。
六.Tg是玻璃转化温度,即熔点。
电路板必须耐燃,在一定温度下不能燃烧,只能软化。
这时的温度点就叫做玻璃态转化温度(Tg点),这个值关系到PCB板的尺寸安定性。
什么是高Tg PCB线路板及使用高Tg PCB的优点
高Tg印制板当温度升高到某一区域时,基板将由"玻璃态”转变为“橡胶态”,此时的温度称为该板的玻璃化温度(Tg)。
也就是说,Tg是基材保持刚性的最高温度(℃)。
也就是说普通PCB基板材料在高温下,不但产生软化、变形、熔融等现象,同时还表现在机械、电气特性的急剧下降(我想大家不想看pcb板的分类见自己的产品出现这种情况)。
请不要复制本站内容
一般Tg的板材为130度以上,高Tg一般大于170度,中等Tg约大于150度。
通常Tg≥170℃的PCB印制板,称作高Tg印制板。
基板的Tg提高了,印制板的耐热性、耐潮湿性、耐化学性、耐稳定性等特征都会提高和改善。
TG值越高,板材的耐温度性能越好,尤其在无铅制程中,高Tg应用比较多。
高Tg指的是高耐热性。
随着电子工业的飞跃发展,特别是以计算机为代表的电子产品,向着高功能化、高多层化发展,需要PCB基板材料的更高的耐热
性作为重要的保证。
以SMT、CMT为代表的高密度安装技术的出现和发展,使PCB在小孔径、精细线路化、薄型化方面,越来越离不开基板高耐热性的支持。
所以一般的FR-4与高Tg的FR-4的区别:
是在热态下,特别是在吸湿后受热下,其材料的机械强度、尺寸稳定性、粘接性、吸水性、热分解性、热膨胀性等各种情况存在差异,高Tg产品明显要好于普通的PCB基板材料。
近年来,要求制作高Tg印制板的客户逐年增多。
PCB板材知识及标准(2007/05/06 17:15)
目前我国大量使用的敷铜板有以下几种类型,其特性见下表:
敷铜板种类,敷铜板知识
覆铜箔板的分类方法有多种。
一般按板的增强材料不同,可划分为:
纸基、玻璃纤维pcb板的分类布基、
复合基(CEM系列)、积层多层板基和特殊材料基(陶瓷、金属芯基等)五大类。
若按板所采用_)(^$RFSW#$%T
的树脂胶黏剂不同进行分类,常见的纸基CCI。
有:
酚醛树脂(XPc、XxxP
C、FR-
1、FR
一2等)、环氧树脂(FE一3)、聚酯树脂等各种类型。
常见的玻璃纤维布基CCL有环氧树脂(FR一
4、FR-5),它是目前最广泛使用的玻璃纤维布基类型。
另外还有其他特殊性树脂(以玻璃纤维布、聚基酰胺纤维、无纺布等为增加材料):
双马来酰亚胺改性三嗪树脂(BT)、聚酰亚胺树脂(PI)、二亚苯基醚树脂(PPO)、马来酸酐亚胺——苯乙烯树脂(MS)、聚氰酸酯树脂、聚烯烃树脂等。
按CCL的阻燃性能分类,可分为阻燃型(UL94一VO、UL94一V1级)和非阻燃型(UL94一HB级)两类板。
近一二年,随着对环保问题更加重视,在阻燃型CCL中又分出一种新型不含溴类物的CCL品种,可称为“绿色型阻燃cCL”。
随着电子产品技术的高速发展,对cCL有更高的性能要求。
因此,从CCL的性能分类,又分为一般性能CCL、低介电常数CCL、高耐热性的CCL(一般板的L在150℃以上)、低热膨胀系数的CCL(一般用于封装基板上)等类型。
随着电子技术的发展和不断进步,对印制板基板材料不断提出新要求,从而,促进覆铜箔板标准的不断发展。
目前,基板材料的主要标准如下。
①国家标准目前,我国有关基板材料pcb板的分类的国家标准有GB/
T4721—及GB4723—4725—1992,中国台湾地区的覆铜箔板标准为CNS标准,是以日本JIs标准为蓝本制定的,于1983年发布。
gfgfggdgeejhjj②其他国家标准主要标准有:
日本的JIS标准,美国的ASTM、NEM
A、MIL、IPc、ANSI、UL标准,英国的Bs标准,德国的DIN、VDE标准,法国的N
FC、UTE标准,加拿大的CSA标准,澳大利亚的AS标准,前苏联的FOCT 标准,国际的IEC标准等
原PCB设计材料的供应商,大家常见与常用到的就有:
生益\建涛\国际等等
●接受文件:
protel autocad powerpcb orcad gerber或实板抄板等●板材种类:
CEM-1,CEM-3 FR4,高TG料;
●最大板面尺寸:600mm*700mm(24000mil*27500mil)
●加工板厚度:
0.4mm-
4.0mm(
15.75mil-
157.5mil)
●最高加工层数:16Layers
●铜箔层厚度:
0.5-
4.0(oz)
共2页:
●成品板厚公差:
+/-
0.1mm(4mil)
●成型尺寸公差:
电脑铣:
0.15mm(6mil)模具冲板:
0.10mm(4mil)●最小线宽/间距:0.1mm(4mil)线宽控制能力:
<+-20%
●成品最小钻孔孔径:
0.25mm(10mil)
成品最小冲孔孔径:
0.9mm(35mil)
成品孔径公差:
PTH:
+-
0.075mm(3mil)
NPTH:
+-
0.05mm(2mil)
●成品孔壁铜厚:18-25um(
0.71-
0.99mil)
●最小SMT贴片间距:
0.15mm(6mil)
●表面涂覆:
化学沉金、喷锡、整板镀镍金(水/软金)、丝印兰胶等●板上阻焊膜厚度:10-30μm(
0.4-
1.2mil)
9设置基准定位点时,通常在定位点的周围留出比其大
1.5 mm的无阻焊区。
