数电实验考试题及答案一、选择题(每题2分,共20分)1. 在数字电路中,一个触发器的状态由其输入端的信号决定,而不受输出端的影响。
这个触发器是()。
A. RS触发器B. D触发器C. JK触发器D. T触发器答案:B2. 以下哪个不是组合逻辑电路的特点?()A. 输出只依赖于当前输入B. 输出与输入之间存在时间延迟C. 输出与输入之间没有记忆功能D. 输出状态随输入状态的变化而变化答案:B3. 在一个4位二进制计数器中,当计数器从0计数到15时,输出端Q3Q2Q1Q0的状态变化顺序是()。
A. 0000 -> 0001 -> 0010 -> 0011 -> 0100 -> 0101 -> 0110 -> 0111 -> 1000 -> 1001 -> 1010 -> 1011 -> 1100 -> 1101 -> 1110 -> 1111 -> 0000B. 0000 -> 0001 -> 0010 -> 0011 -> 0100 -> 0101 -> 0110 -> 0111 -> 1000 -> 1001 -> 1010 -> 1011 -> 1111 -> 1110 -> 1101 -> 0000C. 0000 -> 0001 -> 0010 -> 0011 -> 0100 -> 0101 -> 0110 ->0111 -> 1000 -> 1001 -> 1010 -> 1011 -> 1110 -> 1101 -> 1111 -> 0000D. 0000 -> 0001 -> 0010 -> 0011 -> 0100 -> 0101 -> 0110 -> 0111 -> 1000 -> 1001 -> 1010 -> 1011 -> 1100 -> 1101 -> 1110 -> 1111答案:A4. 以下哪个逻辑门电路可以实现异或(XOR)功能?()A. 与非门B. 或非门C. 与门D. 异或门答案:D5. 在数字电路中,一个D触发器的输出Q与输入D的关系是()。
实验一门电路逻辑功能测试一、实验目的1.熟悉门电路的逻辑功能。
2.熟悉常用集成门电路的引脚排列及其使用。
二、实验设备和器件1.直流稳压电源、信号源、示波器、万用表、面包板2.74LS00 四2输入与非门74LS04 六反相器74LS86 四2输入异或门三、实验内容1.非门逻辑功能(1)熟悉74 LS04的引脚排列,如图1(a)所示,其内部有六个非门。
A F(a)引脚排列(b)实验电路图1 74 LS04引脚图与实验电路(2)取其中的一个非门按图1(b)所示接好电路。
(3)分别将输入端A接低电平和高电平,测试输出端F电压,并转换成逻辑状态填入表1。
表 1 非门逻辑功能2.与非门逻辑功能(1)熟悉74 LS00的引脚排列,如图2(a)所示,其内部有四个2输入端与非门。
AFB(a)引脚排列(b)实验电路图2 74 LS00引脚图与实验电路(2)取其中的一个与非门按图2(b )所示接好电路。
(3)分别将输入端A 、B 接低电平和高电平,测试输出端F 电压,并转换成逻辑状态填入表2。
表 2 与非门逻辑功能3(1)熟悉74 LS86的引脚排列,如图3(a )所示,其内部有四个2输入端异或门。
A FB(a)引脚排列(b )实验电路图3 74 LS86引脚图与实验电路(2)取其中的一个异或门按图3(b )所示接好电路。
(3)分别将输入端A 、B 接低电平和高电平,测试输出端F 电压,并转换成逻辑状态填入表3。
表 3 异或门逻辑功能4.与或非门逻辑功能(1)利用与非门和反相器可以构成与或非门,其原理图如图4所示。
AFB C D图4 与或非门原理图(2)按照原理图,将74 LS00和74 LS04接成与或非门。
(3)当输入端为表4中各组合时,测试输出端F 的结果并填入表4。
表 4 与或非门逻辑功能5.与非门对输出的控制(1)任取74 LS00中的一个与非门,按图5所示接好电路。
输入端A 接一连续脉冲,输入端B 分别接高电平和低电平。
数字电子技术基础实验指导书(第四版本)答案实验一:二进制和十进制数转换实验目的通过本实验,学生应能够掌握以下内容:•理解二进制和十进制数的定义;•掌握二进制和十进制数之间的相互转换方法;•了解计算机中数字的表示方式。
实验器材•D型正相触发器74LS74;•全加器IC 74LS83N;•BCD码转十进制码芯片74LS85N;•多路数据选择器74LS139;•Logisim仿真软件。
实验原理在本实验中,我们将学习如何将二进制数转换为十进制数,以及如何将十进制数转换为二进制数。
二进制数转换为十进制数二进制数是一种由0和1组成的数制。
要将二进制数转换为十进制数,我们将按照以下步骤进行:1.从二进制数的最低位开始,将每个位上的数字乘以2的幂,幂的值从0开始,并以1递增。
2.计算结果得到的数值将二进制数转换为十进制数。
例如,将二进制数1101转换为十进制数的过程如下:(1 × 2^3) + (1 × 2^2) + (0 × 2^1) + (1 × 2^0)= 13十进制数转换为二进制数十进制数是一种由0到9组成的数制。
要将十进制数转换为二进制数,我们将按照以下步骤进行:1.将十进制数除以2,得到商和余数。
2.将商除以2,得到新的商和余数,重复此步骤,直到商为0。
3.将每个余数按从下到上的顺序排列,得到二进制数的表示。
例如,将十进制数13转换为二进制数的过程如下:13 ÷ 2 = 6 余 16 ÷ 2 = 3 余 03 ÷ 2 = 1 余 11 ÷2 = 0 余 1余数从下到上排列为1101,即为二进制数13的表示。
实验步骤1.将电路搭建如图所示:实验电路图实验电路图2.打开Logisim仿真软件,导入上述电路图。
3.分别输入二进制数和十进制数,并进行转换。
4.验证转换结果的正确性。
实验结果分析我们使用Logisim仿真软件进行实验,输入了二进制数1101和十进制数13,进行转换。
数字电子技术实验指导书电气与电子工程学院实验一门电路逻辑功能及测试一、实验目的1. 熟悉门电路逻辑功能2. 熟悉数字电路实验仪及示波器使用方法二、实验仪器及材料1. 双踪示波器2. 器件74LS00 二输入端四与非门 2片74LS20 四输入端双与非门 1片74LS86 二输入端四异或门 1 片三、实验内容1.测试门电路逻辑功能(1).选用双四输入与非门74LS20一只,插入14P锁& 紧插座上按图1.1接线、输入端接K1-K16(电平开关输出插口),输出端接电平显示发光二极管(L1-L16任意一个)(2).将电平开关按表1.1置位,分别测输出电压及逻辑状态。
表 1.1输出输出1 2 4 5 Y 电压(V)H H H HL H H HL L H HL L L HL L L L2.异或门逻辑功能测试(1).选二输入四异或门电路74LS86,按图1.2接线,输入端1、2、4、5接电平开关,输出端A、B、Y接电平显示发光二极管。
(2).将电平开关按表1.2置位拨动,将输出结果填入表中。
表 1.2输入输出A B Y Y电压L L L LH L L LH H L LH H H LH H H HL H L H3、逻辑电路的逻辑关系(1).用74LS00、按图1.3,1.4接线,将输入输出逻辑关系分别填入表1.3、表1.4中,表1.3输入输出A B YL LL HH LH H表1.4输入输出A B Y ZL LL HH LH H(2).写出上面两个电路逻辑表达式。
五、实验报告1.按各步骤要求填表并画逻辑图。
2.回答问题:(1)怎样判断门电路逻辑功能是否正常?(2)与非门一个输入接连续脉冲,其余端什么状态时允许脉冲通过?什么状态时禁止脉冲通过?(3)异或门又称可控反相门,为什么?实验二组合逻辑电路(半加器、全加器)一、实验目的1.掌握组合逻辑电路的功能测试。
2.验证半加器和全加器的逻辑功能。
3.学会二进制数的运算规律。

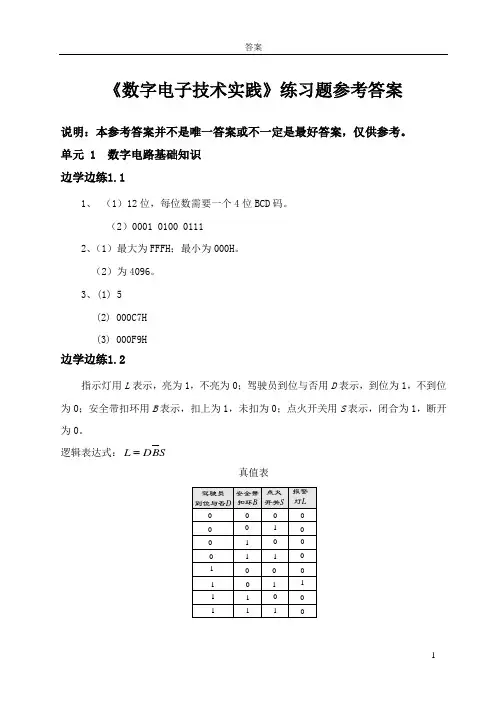

《数字电子技术实践》练习题参考答案说明:本参考答案并不是唯一答案或不一定是最好答案,仅供参考。
单元 1 数字电路基础知识 边学边练1.11、 (1)12位,每位数需要一个4位BCD 码。
(2)0001 0100 01112、(1)最大为FFFH ;最小为000H 。
(2)为4096。
3、(1) 5(2) 000C7H (3) 000F9H 边学边练1.2指示灯用L 表示,亮为1,不亮为0;驾驶员到位与否用D 表示,到位为1,不到位为0;安全带扣环用B 表示,扣上为1,未扣为0;点火开关用S 表示,闭合为1,断开为0。
逻辑表达式:S B D L真值表综合练习1、 C B A D B A C B A F ⋅⋅+⋅⋅+⋅⋅=2、DC BD A H D C B A D C B A D C B A D C B A G DC B AD C A B A F DC B A E ⋅⋅+⋅=⋅⋅⋅+⋅⋅⋅+⋅⋅⋅+⋅⋅⋅=⋅⋅⋅+⋅⋅+⋅=⋅⋅⋅=3、设逻辑变量A 、B 、C 、D 分别表示占有40%、30%、20%、10%股份的四个股东,各变量取值为1表示该股东投赞成票;F 表示表决结果,F =1表示表决通过。
F =AB +AC +BCD4、设A 、B 开关接至上方为1,接至下方为0;F 灯亮为1,灯灭为0。
F =A ⊙B5、设10kW 、15kW 、25kW 三台用电设备分别为A 、B 、C ,设15kW 和25kW 两台发电机组分别为Y 和Z ,且均用“0”表示不工作,用“1”表示工作。
CAB Z B A B A Y ⋅=⋅=6、 真值表逻辑函数式为:F =A +BD +BC7、输入为余3码,用A 、B 、C 、D 表示,输出为8421BCD 码,用Y 0、Y 1、Y 2、Y 3表示。
DC A B A Y C BD C B D B Y DC Y DY ⋅⋅+⋅=⋅+⋅⋅+⋅=⊕==32108、设红、绿、黄灯分别用A 、B 、C 表示,灯亮时为1,灯灭时为0;输出用F 表示,灯正常工作时为0,灯出现故障时为1。

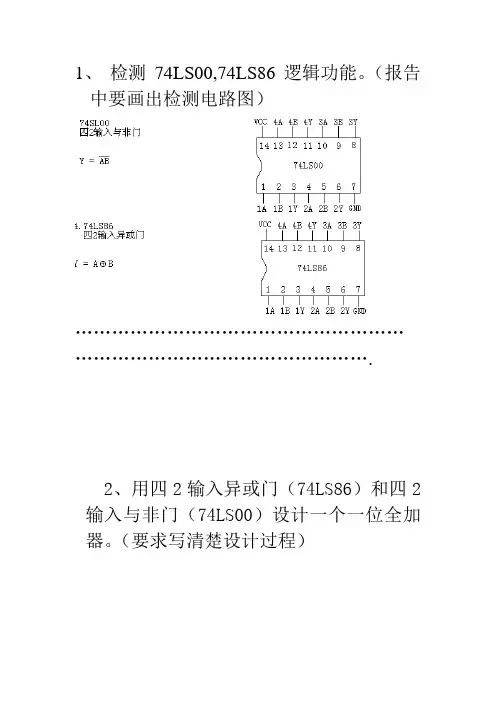

1、检测74LS00,74LS86逻辑功能。
(报告中要画出检测电路图)………………………………………………………………………………………….2、用四2输入异或门(74LS86)和四2输入与非门(74LS00)设计一个一位全加器。
(要求写清楚设计过程)…………………………………………………………………………………………….3、在一个射击游戏中,每人可打三枪,一枪打鸟(A),一枪打鸡(B),一枪打兔子(C)。
规则是:打中两枪并且其中有一枪必须是打中鸟者得奖(Z)。
试用与非门设计判断得奖的电路。
(请按照设计步骤独立完成之,要求写清楚设计过程)…………………………………………………………………………….4、测试74LSl39中一个2—4译码器的逻辑功能。
……………………………………………………………………………………………………..5、利用使能端将两个2线-4线译码器组合成一个3线-8线译码器(设计性内容)6、验证数据选择器74LS153的功能。
………………………………………………………………………………………………….7、用数据选择器74LS153设计1位全加器。
…………………………………………………………………………………………………….8、用74LS00构成基本RS触发器并验证触发器功能。
9、用74LS74验证D触发器的功能。
10、用74LS112验证JK触发器的功能。
11、用74ls74构成二进制计数器(分频器),电路图如下图所示Q0 Q1 Q2 Q312、用74ls162十进制同步计数器构成十进制计数器。
(1)实现复位(2)实现预置(3)实现计数13、用 1 片 74LS162 和l片74LSOO 采用复位法构成一个模 7 计数器。
14、用 1 片 74LS162 和l片74LSOO 采用置位法构成一个模 7 计数器。
数字电子技术实验报告开课实验室 指导教师 班级 学号 姓名 日期实验项目 实验一 TTL 逻辑门电路 和组合逻辑电路一、实验目的1.掌握TTL “与非”门的逻辑功能.2.学会用“与非”门构成其他常用门电路的方法。
3.掌握组合逻辑电路的分析方法与测试方法。
4.学习组合逻辑电路的设计方法并用实验来验证.二、预习内容1.用74LS00验证“与非”门的逻辑功能Y 1=AB 2.用“与非"门(74LS00)构成其他常用门电路Y 2=A Y 3=A+B=B A Y 4=AB B AB A实验前画出Y 1——Y 4的逻辑电路图,并根据集成片的引脚排列分配好各引脚。
3.画出用“异或”门和“与非”门组成的全加器电路。
(参照实验指导书P 。
75 图3—2-2)并根据集成片的引脚排列分配好各引脚。
4.设计一个电动机报警信号电路.要求用“与非”门来构成逻辑电路。
设有三台电动机,A 、B 、C 。
今要求:⑴A 开机,则B 必须开机;⑵B 开机,则C 必须开机;⑶如果不同时满足上述条件,则必须发出报警信号。
实验前设计好电动机报警信号电路。
设开机为“1”,停机为“0”;报警为“1”,不报警为“0”。
(写出化简后的逻辑式,画出逻辑图及引脚分配)三、实验步骤1. 逻辑门的各输入端接逻辑开关输出插口,门的输出端接由发光二极管组成的显示插口。
逐个测试逻辑门Y 1-Y 4的逻辑功能,填入表1-1表1-12. 用74LS00和74LS86集成片按全加器线路接线,并测试逻辑功能。
将测试结果填入表 1—2.判断测试是否正确。
图中A i 、B i 为加数,C i —1为来自低位的进位;S i 为本位和,C i 为向高位的进位信号.表1—23.根据设计好的电动机报警信号电路用74LS00集成片按图接线,并经实验验证.将测试结果填入表1—3。
表1-3四、简答题1.Y4具有何种逻辑功能?2.在实际应用中若用74LS20来实现Y=AB时,多余的输入端应接高电平还是低电平? 3.在全加器电路中,当A i=0,S i*=1,C i=1时C i—1=?数字电子技术实验报告开课实验室 指导教师 班级 学号 姓名 日期 实验项目 实验二 组合逻辑电路的设计一、实验目的1.掌握用3线- 8线译码器74LS138设计组合逻辑电路。
一、实验目的1、掌握逻辑电路设计的基本方法2、掌握EDA软件工具MAX_PLUS II的原理图输入方法3、掌握MAX_PLUS II的逻辑电路编译、波形仿真的方法二、实验仪器MAX_PLUS II三、实验内容(一)、波形仿真1、三八译码器74LS138的波形仿真E1 EA+EB C B A Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y70 * * * * 1 1 1 1 1 1 1 1* 1 * * * 1 1 1 1 1 1 1 11 0 0 0 0 0 1 1 1 1 1 1 11 0 0 0 1 1 0 1 1 1 1 1 11 0 0 1 0 1 1 0 1 1 1 1 11 0 0 1 1 1 1 1 0 1 1 1 11 0 1 0 0 1 1 1 1 0 1 1 11 0 1 0 1 1 1 1 1 1 0 1 11 0 1 1 0 1 1 1 1 1 1 0 11 0 1 1 1 1 1 1 1 1 1 1 02、四位二进制加法器74LS83的波形仿真(二)、简单逻辑电路设计1、设计一个2-4译码器输入输出E A1 A2 Q0 Q1 Q2 Q31 1 1 1 10 0 0 0 1 1 10 1 1 0 1 11 0 1 1 0 1 1 1 1 1 1 02、设计并实现一个4进制全加器(1)对于二进制全加器:Sn=An⊕Bn⊕Cn-1Cn=An*Bn+Cn-1(An⊕Bn)一、实验目的1、掌握RS触发器,D触发器,JK触发器的工作原理2、学会正确使用RS触发器、D触发器、JK触发器方法二、实验工具MAX_PLUS II三、实验内容1、RS触发器设计与功能分析(1)基本RS触发器状态表:R D S D Q n+10 0 *0 1 01 0 11 1 Q n(2)钟控RS触发器:真值表Cp R D S D Q n+10 * * Q n1 0 0 Q n1 0 1 11 1 0 01 1 1 *(3)D触发器CLRN清0.PRN置位结论:由波形得D触发器为上升沿触发原因:CP上升沿到达之前接受输入信号,上升沿到达时刻触发器翻转,上升沿以后输入被封锁.2、设计一个1:4数据分配器输入输出G G C0 D Y0 Y1 Y2 Y31 1 1 1 10 0 0 D D 1 1 10 0 1 D 1 D 1 10 1 0 D 1 1 D 10 1 1 D 1 1 1 DG=0时:错误!未找到引用源。
实验四集成触发器实验时间:实验时数:2学时实验目的:掌握触发器的性质,及触发器逻辑功能,触发方式;掌握触发器电路的测试方法;了解不同逻辑功能的触发器相互转换的方法。
实验器材:1.数字实验箱2.74LS00 二输入端四与非门2片CC4027 双上升沿J-K触发器1片实验原理:1.基本RS触发器原理图:实验难点:灵活运用不同逻辑功能的触发器进行相互转换。
2.CC4027 (双上升沿J-K触发器)引脚图:3.触发器的转换实验内容:1.用74LS00芯片中的两个双输入与非门构成一个基本RS触发器,在基本触发器R、S输入端加入不同的逻辑电平,记录其输出Q、Q’状况,验证其逻辑功能。
2.验证JK触发器的逻辑功能,自制表格记录数据,并分析JK端加入不同的逻辑电平时的逻辑功能。
CP端加单脉冲。
3.将JK触发器转换成T触发器和D触发器,画出连线图,以表格记录数据,验证其逻辑功能。
实验重点:各种触发器的逻辑功能及使用方法。
实验五计数、译码、显示电路实验时间:实验时数:4学时实验目的:熟悉常用中规模计数器的逻辑功能;掌握常用时序电路分析、设计及测试方法;掌握计数、译码、显示电路的工作原理及其应用;训练独立进行试验的技能。
实验器材:1.数字实验箱2.74LS00 二输入端四与非门2片74LS90 异步二—五—十进制计数器1片CC4027 双上升沿J-K触发器2片74LS48 显示译码器2片共阴极七段显示器2片实验原理:1.74LS90(异步二—五—十进制计数器)引脚图:构成任意进制计数器原理图:2.74LS290、74LS247及546R构成的计数、译码、显示实验如图:实验内容:1.用JK触发器构成异步二进制计数器,画出电路连接图,测试逻辑功能,并自制表格进行记录。
其中CP端选用手动单脉冲。
2.用74LS290构成8421 BCD码的十进制计数器,输出经74LS247 BCD—七段译码器/驱动器驱动546R七段显示器,用秒脉冲源信号作计数脉冲,观察显示器的变化,验证8421 BCD计数器的计数功能。
数字电子技术实验报告学号:姓名:班级:实验一组合逻辑电路分析一、实验用集成电路引脚图74LS00集成电路:74LS20集成电路:二、实验内容1.ABCD接逻辑开关,“1”表示高电平,“0”表示低电平。
电路图如下:A=B=C=D=1时(注:逻辑指示灯:灯亮表示“1”,灯不亮表示“0”。
)表格记录:结果分析:由表中结果可得该电路所实现功能的逻辑表达式为:F=AB+CD。
在multisim软件里运用逻辑分析仪分析,可得出同样结果:2.密码锁的开锁条件是:拨对密码,钥匙插入锁眼将电源接通,当两个条件同时满足时,开锁信号为”1”,将锁打开。
否则,报警信号为”1”,则接通警铃。
试分析密码锁的密码ABCD是什么?电路图如下:A=B=C=D=1时A=B= D=1,C=0时2.5 VA= D=1,B=C=0时记录表格:结果分析:由表可知,只有当A=D=1,B=C=0时,开锁灯亮;其它情况下,都是报警灯亮。
因此,可知开锁密码是1001。
三、实验体会与非门电路可以实现多种逻辑函数的功能模拟,在使用芯片LS7400和LS7420时,始终应该注意其14脚接高电平,8脚接地,否则与非门无法正常工作。
利用单刀双掷开关,可以实现输入端输入高/低电平的转换;利用LED灯可以指示输出端的高低电平。
实验二组合逻辑实验(一)半加器和全加器一、实验目的熟悉用门电路设计组合电路的原理和方法步骤。
二、预习内容1.预习用门电路设计组合逻辑电路的原理和方法步骤。
2.复习二进制数的运算。
①用与非门设计半加器的逻辑图。
②完成用异或门、与非门、与或非门设计全加器的逻辑图。
③完成用异或门设计的三变量判奇电路的原理图。
三、参考元件74LS283: 74LS00:74LS51: 74LS136:四、实验内容1.用与非门组成半加器,用异或门、与或非门、与非门组成全加器。
实验结果填入表中。
(1)与非门组成的半加器。
电路图如下(J1、J2分别代表Ai、Bi,图示为Ai、Bi分别取不同的电平时的仿真结果):2.5 V2.5 V2.5 V记录表格:(2)异或门、与或非门、与非门组成的全加器。
数字电子技术实验练习内容
实验二TTL与非门的应用
一、实验内容
1.用五个二输入与非门设计一个半加器。
2.用二输入与非门设计一个三开关控制同一灯泡电路,要求三个开关能够独立控制灯泡的亮灭。
3.用一个四输入与非门与三个二输入与非门设计一个电路,实现函数
∑
,9,8,7,6,5,4(
10
,
)
ABCD
(m
F。
要求只有原变量输入、没有反变量输
,
14
=)
11
,
13
,
12
入。
4.用九个二输入与非门设计一个一位全加器。
二、思考题
1.TTL门电路的闲置输入端应如何处理?
2.写出影响TTL与非门扇出系数的两个重要参数的概念。
3.TTL门电路的电压传输特点就是什么?
实验三CMOS与非门的应用
一、实验内容
1.用CD4011与非门设计一个同或门电路与一个异或门电路。
2.利用一块CD4011设计一个楼上、楼下开关的控制逻辑电路来控制楼梯上的路灯,使之在上楼前,用楼下开关打开电灯,上楼后,用楼上开关熄灭电灯;或者在下楼前,用楼上开关打开电灯,下楼后,用楼下开关熄灭电灯。
3.密码锁共有三个按钮,当三个按钮未按下或第一个按钮单独按下时,锁既不打开也不报警;只有当三个按钮同时按下、或者第一个第二个按钮同时按下、或者第一个第三个按钮同时按下时,锁才能被打开,当按下按钮不属于上述状况时,将发出报警信息。
要求:用两块CD4011设计逻辑电路,使用的与非门数量最少,以达到最佳设计方案。
二、思考题
1.CMOS集成电路或门、或非门的闲置输入端如何处理?
2.CMOS集成电路的电压传输特性有什么特点?
3.CMOS集成与非门、与门的闲置输入端如何处理?
实验五组合逻辑电路的设计
一、实验内容
1.用74LS86与74LS00设计四开关控制同一灯泡电路,要求四个开关能够独立控制灯泡的亮灭。
2.用74LS86、CD4081、CD4071设计一个一位全加器电路。
3.用异或门、与门设计一个半加器电路。
4.用异或门与与非门设计一个一位全加器电路。
二、思考题
1.74LS54与或非门的闲置端如何处理?
2.写出下列逻辑电路的输出逻辑表达式并化简为最简与或式,说明电路的功能
实验六 译码器的应用
一、实验内容
1.用74LS138与74LS20设计一个半加器电路。
2.用74LS138与74LS20设计一个一位全加器电路。
3.用74LS138与74LS20设计一个电路,控制由红、黄、绿三个指示灯表示三台设备的工作状况。
要求:红灯发光表示有一台设备工作不正常;黄灯发光表示有两台设备工作不正常;红、黄灯均发光表示三台工作不正常;绿灯发光表示三台工作正常。
4.用74LS138与74LS20设计一个电路,实现逻辑函数C B C A B A Y ++=
二、思考题
1.复习74LS138的功能表。
2.复习CD4511的功能表。
3.复习共阴、共阳数码管的电平驱动。
实验七 数据选择器的应用
一、实验内容
1.用74LS151设计三输入多数表决电路。
2.用74LS151设计四输入多数表决电路。
3.用74LS151与74LS00设计一个照灯控制电路,要求在4个不同的地点都能独立地开灯与关灯
4.用74LS153与非门设计一个全减器电路。
二、思考题
1.用数据选择器实现函数,当函数输入变量数小于或大于数据选择器的地址端时,如何处理?
2.分析下面电路,写出真值表与其相应的函数。
实验八 触发器的应用
一、实验内容
1.用74LS74设计一个八进制异步加法计数器。
2.用74LS74设计一个八进制异步减法计数器。
3.JK触发器转换成D触发器。
4.JK触发器转换成T触发器。
二、思考题
1.说明您所设计电路的工作原理。
2.触发器d R、d S端的功能作用就是什么?
3.如何计数器清零或将计数器初始状态置1?
实验九计数器的应用
一、实验内容
1.用两块CD40192与一块74LS00,设计一个二十八进制加法计数器,写出工作原理;
2.用两块CD40192与一块74LS20,设计一个三十五进制加法计数器,写出工作原理;
3.用两块CD40192与一块74LS20,设计一个二十八进制减法计数器,写出工作原理;
4.利用复位法将一块CD40192设计成九进制加法计数器,写出工作原理;
5.用一块CD40192与74LS00设计一个七进制加、减法计数器,写出工作原理;
二、思考题
1.同步、异步计数器的概念。
2.CD40192功能表中执行加法、减法计数功能的条件。
3.复位法设计N进制计数器的方法。
4.所设计的计数器的工作原理。
实验十移位寄存器的应用
一、实验内容
1.用CD40194设计右移环形计数器;
2.用CD40194设计左移环形计数器;
二、思考题
1.移位寄存器CD40194实现清零、送数、左移、右移的条件;
2.说明右移、左移环形计数器的工作原理。
3.右移、左移环形计数器的有效状态及无效状态。
说明:
上述实验内容同学们可以通过仿真实验来设计并测试,无需到实验室复习。
