晶体管两级耦合放大电路设计-

晶体管阻容耦合多级放大电路设计晶体管（三极管）阻容耦合多级放大电路是一种常见的电子放大器电路，它通常由多个级联的放大器组成，每个级别都使用晶体管进行放大。

这种电路的设计目标是实现高增益和低失真的信号放大。

首先，我们需要确定电路的放大增益要求和频率响应。

这将决定电路中每个级别的放大倍数和频率特性。

接下来，我们选择适合的晶体管型号和工作点，以确保电路在工作时具有稳定的工作性能。

理想情况下，晶体管应具有高增益和低噪声。

在设计阻容耦合多级放大电路时，我们需要确定每个级别的输入和输出阻抗。

输入阻抗应尽可能大，以确保信号源与放大器之间的匹配。

输出阻抗应尽可能小，以便将信号传递给下一个级别的放大器或负载。

为了实现这些要求，我们可以使用电容耦合和电阻器来构建电路的每个级别。

具体来说，输入端可以使用耦合电容器连接到上一个级别的输出，输出端可以通过负载电阻连接到下一个级别的输入。

这种耦合方式可以有效地传递信号，并提供适当的阻抗匹配。

在设计每个级别的放大电路时，我们需要考虑功耗和热量问题。

为了确保电路的稳定性和可靠性，我们需要选择合适的电阻和电容值，并确保电路在工作时不会过热。

此外，我们还需要确保信号的直流偏置电压的稳定性和精确度。

这可以通过添加适当的偏置电路来实现，例如电源电压分压器、偏置电流源等。

最后，在设计阻容耦合多级放大电路时，我们还需要考虑信号的幅度和相位失真问题。

为了实现低失真放大，我们可以采用反馈电路或其他补偿方法来纠正失真。

总结起来，晶体管（三极管）阻容耦合多级放大电路设计涉及到确定电路的放大增益要求和频率响应、选择合适的晶体管型号和工作点、确定每个级别的输入和输出阻抗、处理功耗和热量问题、确保直流偏置电压的稳定性和精确度，并解决信号的幅度和相位失真问题。

通过合理设计和优化，我们可以实现高增益和低失真的信号放大。

实验3.5 多级放大器102实验3.5 多级放大器一、实验目的（1）熟悉多级放大器的静态分析和动态分析方法。

（2）掌握两级阻容耦合放大器性能指标的测量方法。

二、实验设备与仪器函数信号发生器、双踪示波器、交流毫伏表、万用表、直流稳压电源、实验电路板。

三、实验原理晶体管两级阻容耦合放大器实验电路如图3.5.1所示。

1、静态分析因耦合电容有隔直作用，故各级静态工作点互相独立，只要按单管基本放大器的分析方法，逐级计算即可。

2、两级放大器的动态分析 （1）中频电压放大倍数的计算u2u1o1o2i1o1u A A U U U U A ⨯=⨯=（3-5-1） 单级共射极基本放大器的电压增益（放大倍数）为：Ebe L C u )+1()||(R r R R A ββ+=（3-5-2）特别提示：分别计算各级电路的放大倍数时，后一级电路的输入电阻即为前一级电路的负载，而前一级电路的输出电阻，应为后一级电路的信号源内阻。

（2）输入电阻的计算两级放大器的输入电阻一般可认为输入级电路的输入电阻，即： （3-5-3）1i i ≈R R 图3.5.1 晶体管两级阻容耦合放大器第3章 低频电子线路实验103（3）输出电阻的估算两级放大器的输出电阻一般来说就是输出级电路的输出电阻，即：（3-5-4） （4）两级放大电路的频率响应 ① 幅频特性已知两级放大器总的电压放大倍数是各级放大电路放大倍数的乘积，则其对数幅频特性便是各级对数幅频特性之和，即：（3-5-5） ② 相频特性两级放大器总的相位为各级放大电路相位移之和，即 （3-5-6） 若两级放大器中各级的下限截止频率分别为f L1、f L2，上限截止频率分别为f H1、f H2，则两级放大器与单级放大器的频率响应存在如下近似关系：（3-5-7） （3-5-8）四、实验内容按图3.5.1所示正确连接电路。

1、测量静态工作点（验证性实验）在U i = 0情况下，接上电源，分别调节R W1、R W2两个电位器，使I C1=1.0 mA ，I C2=1.5 mA 。

两级阻容耦合放大电路设计与仿真阻容耦合放大电路是一种经典的放大电路结构，常用于放大小信号。

其基本原理是利用电容器和电阻的耦合作用，实现信号的放大和增强。

在设计阻容耦合放大电路时，需要考虑电路的增益、频率响应、稳定性等方面的问题。

下面将以两级阻容耦合放大电路为例，进行设计和仿真。

1.电路结构设计首先，我们需要确定电路的结构图和参数。

两级阻容耦合放大电路由两个放大级组成，每个放大级包括一个晶体管和相应的偏置电路。

可以选择晶体管的类型，比如常用的BJT三极管或MOSFET场效应管。

偏置电路可以采用基准电源或稳流源等方式。

2.电路参数计算在确定电路结构之后，需要计算每个电路元件的参数。

比如晶体管的放大系数、偏置电流，电容器的容值等。

这些参数的选择和计算需要根据具体的应用需求来确定，可以参考相关的电路设计手册或者仿真软件。

3.电路仿真在进行实际的电路设计之前，可以使用电路仿真软件进行仿真。

通过仿真，可以验证电路的性能和参数的正确性，发现问题并进行调整。

常用的电路仿真软件有Cadence SPICE、LTSpice等。

4.电路布局与PCB设计在完成电路的仿真之后，可以进行电路的布局和PCB设计。

在布局过程中，需要考虑电路的相互干扰、阻抗匹配等问题，以确保电路的可靠性和稳定性。

PCB设计需要绘制电路的电路板图，安排元件的布局和连接方式，并进行元件的焊接和布线。

5.电路调试与性能测试完成PCB设计之后，可以进行电路的调试和性能测试。

通过调试，可以检查电路的工作状态和性能是否符合设计要求。

可以使用示波器、信号发生器等测试设备对电路进行测试，得到电路的增益、频率响应等参数。

通过上述步骤，可以完成两级阻容耦合放大电路的设计和测试。

可以根据实际的应用需求和设备要求进行参数选择和调整，以获得满足要求的电路性能和工作效果。

两级放大电路一、实验目的:1.掌握多级放大器静态工作点的调整与测试方法。

3.掌握两级放大器频率特性测量方法.二、实验仪器示波器数字万用表信号发生器直流电源双踪示波器毫伏表三、预习要求1.复习多级放大电路内容及频率响应特性理论。

2.分析两极交流放大电路，估计测试内容的变化范围。

3.按照实验原理图和基本要求用Multisim进行仿真，并采用DC 分析、AC分析和瞬态分析对实验数据和波形进行处理。

四、实验原理实验电路如下图所示，是两级阻容耦合放大器1. 静态工作点的计算测量阻容耦合多级放大器各级的静态工作点相互独立，互不影响。

所以静态工作点的调整与测量与前述的单击放大器一样。

图示的实验电路，静态值可按下式计算。

IBQ1=Vcc?UBEQ1RB1?（1??）RE1 ICQ1=βIBQ1UCEQ1=Vcc-IBQ1（RE1+RC1）UB2=RB22VCC RB21?RB22UE2=UB2-UBEQ IE2≈UE2 IB2=IC2/βRE2实际测量时，先把静态工作点调到最佳位置，然后只要测出两个晶体管各级对地的电压，经过换算便可得到其静态工作点值的大小。

2．多级放大器放大倍数的测量多级放大电路，不管是采用阻容耦合还是直接耦合，前一级的输出信号即为后级的输入信号，而后级的输入电阻会影响前级的交流负载。

多级放大电路的放大倍数，为各级放大倍数的乘机，而每一级电路电压放大倍数的计算，要将后级电路的输入电阻作为前级电路的负载来计算，上图实验电路中Au=Au1Au2=?RC1//RL?RC2//RL﹒rbe1?(1??)RE1rbe2Ri2=RB21//RB22//rbe2≈rbe2实际测量时，可直接测量第一级和第二级输入，输出电压，或两级的输入输出电压，并验证上述结论。

3．多级放大器的输入，输出电阻多级放大器不存在级间反馈时，输入电阻为第一季放大器的输入电阻，输出电阻为最后一级放大器的输出电阻。

本实验电路中，输入电阻:Ri=Ri1=Rb1//(Rbe1+(1+β)Re1)输出电阻: Ro=Ro2=Rc24．多级放大器的幅频特性多级放大器幅频特性的测量原理与单级放大器相同，理论分析与实践验证都表明，多级放大器的通频带小于任一单级放大器的通频带五、实验内容1.按图电路装接电路，注意接线尽可能短。

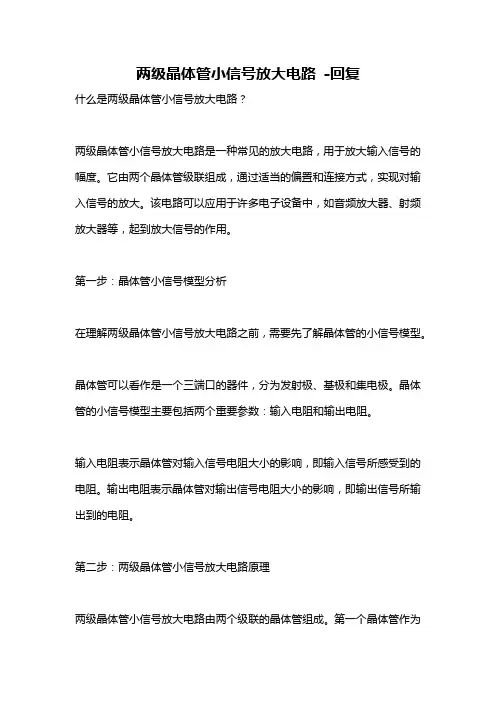

两级晶体管小信号放大电路-回复什么是两级晶体管小信号放大电路？两级晶体管小信号放大电路是一种常见的放大电路，用于放大输入信号的幅度。

它由两个晶体管级联组成，通过适当的偏置和连接方式，实现对输入信号的放大。

该电路可以应用于许多电子设备中，如音频放大器、射频放大器等，起到放大信号的作用。

第一步：晶体管小信号模型分析在理解两级晶体管小信号放大电路之前，需要先了解晶体管的小信号模型。

晶体管可以看作是一个三端口的器件，分为发射极、基极和集电极。

晶体管的小信号模型主要包括两个重要参数：输入电阻和输出电阻。

输入电阻表示晶体管对输入信号电阻大小的影响，即输入信号所感受到的电阻。

输出电阻表示晶体管对输出信号电阻大小的影响，即输出信号所输出到的电阻。

第二步：两级晶体管小信号放大电路原理两级晶体管小信号放大电路由两个级联的晶体管组成。

第一个晶体管作为输入级负责接收并放大输入信号。

第二个晶体管作为输出级负责将放大后的信号输出。

这两个级联的晶体管通过偏置电路和耦合电容连接在一起。

通过正确的电路设计可以实现较大的电压增益。

在该电路中，第一个晶体管增益较高，可以将输入信号放大到一定程度。

然后，经过耦合电容连接到第二个晶体管的基极，进一步被放大。

最后，经过输出电容进行耦合，在输出端口得到放大后的信号。

第三步：两级晶体管小信号放大电路设计步骤1. 选择晶体管：根据应用需求选择合适的晶体管。

根据信号频率考虑高频晶体管或低频晶体管。

2. 偏置电路设计：设计合适的偏置电路来为晶体管提供正确的工作点。

这可以通过电阻和电容网络来实现。

偏置电路的目的是将晶体管的输入和输出电压平均分配在工作范围内。

3. 耦合电容计算：选择合适的耦合电容来连接两个晶体管级联，以传递放大后的信号。

耦合电容的选择应该考虑输出信号频率和输出电阻等因素。

4. 输出电容设计：选择合适的输出电容来保持输出信号的直流分量，以及阻止输出电阻对后级电路的影响。

5. 负载电阻：确定合适的负载电阻以匹配输出级的输出电阻，以增强电路的稳定性。

实验四 两级阻容耦合放大电路一、 实验目的1. 练习两级阻容耦合放大电路静态工作点的调整方法2. 学习两级阻容耦合放大电路电压放大倍数的测量方法3. 掌握放大电路频率特性的测量方法4.了解多级放大电路的级间影响二、 实验设备1. 双踪示波器（GOS-630FC 型）2. 模拟电路学习箱3. 函数信号发生器（DF1641B 型）4. 数字万用表（DT9205型） 三、 晶体管图示仪（YB4810A ）四、 实验电路原理（如图1所示）五、 实验内容及步骤1． 连接电路对照图1检查电路板，接线无误后接通电源。

2． 调整静态参数调节1P R 使18C V V =，确定第一级静态工作点1Q ，调2P R 使第二级静态工作点2Q 在交流负载线的中点，使放大器（带L R ）工作在最大输出幅度下，测量此时2C V ，并与估算值比较。

3． 测量电压放大倍数(1) 引入15,3i v mV f kHz ≤=的输入信号，以O v 波形不失真为准，若出现失真应减少1i v 的信号，并分别测量L R =∞和 2.7L R k =Ω两种情况下的1O v 和O v ，计算V A ，记入表1中。

表1(2) 将放大电路的第一级输出同第二级的输入断开，使两极放大电路变成两个彼此独立的单级放大电路，分别测量输入和输出电压，并计算每级的电压放大倍数；此时的静态工作点同前，负载为L R =∞和 2.7L R k =Ω（第二级带负载），将测量数据记入表2。

表2*4.组成共射——共集放大电路第一级为共射放大电路，第二级为射级输出器，测量两极的电压放大倍数。

电路如图4-7-17所示。

（1）测量静态工作参数第一级18C V V =，测量第一级、第二级静态工作点（L R =∞和1L R k =Ω）。

（2）测量电压放大倍数引入15,3i v mV f kHz ==正弦波德输入信号，以Ov 波形不失真为准，并分别测量L R =∞和2.7L R k =Ω两种情况下的1O v 和O v ，计算V A ，记入表3中。

电子科技大学电子技术实验报告实验名称：两级放大电路的设计、测试与调试一、实验原理：由一只晶体管组成的基本组态放大器往往达不到所要求的放大倍数，或者其他指标达不到要求。

这时，可以将基本组态放大器作为一级单元电路，将其一级一级地连接起来构成多级放大器，以实现所需的实验技术指标。

多级放大器级与级之间，信号源与放大器之间，放大器与负载之间的连接方式，或者说信号传输方式称为耦合方式。

耦合方式主要有电容耦合、变压器耦合和直接耦合。

（在下列的实验中采用电容耦合的方式进行实验）二、实验方案：试验电路图：（该实验采用multisim模拟实验）实验电路图如上图所示，该实验电路是一个电容耦合的两级放大器（电路中含RF的支路是下一次负反馈电路中反馈网络的负载效应）（一）测试静态工作点：令Vcc=12V，调节Rw，使放大器第一级工作点VE1=1.6V，求各管脚的电压。

由此可知，当Rw=23.41ko时，VE1=1.6V。

此时改变各万用表的各管脚，可得各管脚的电位值如下：表.静态工作点的测试实验数据截图：VB1:2.231VVC1:8.531VVE2:2.497VVC2: 7.866VVB2: 3.243V(二)放大倍数的测量：调整函数发生器，使放大器Ui=5mV,f=1kHz的正弦信号，测量输出电压Uo，计算电压增益。

表. 放大倍数的测量输入Ui=5mV，振幅=5*1.414=7.07mV输出振幅=530.5mV Uo=530.5/1.414=375mV→A=Uo/Ui=375/5=75→Ui=5mV Uo=375mV A=75(三)输入电阻和输出电阻的测量运用两次电压法测量两级放大器的输入电阻和输出电阻。

测试输入电阻时，在输入口接入取样电阻R=1ko；测试输出电阻时，在输出口接入负载电阻RL=1ko。

表. 输入，输出电阻的测量1.输入电阻的测试：Us’=4.999VUi=4.225V由公式Ri=Ui/(Us’-Ui)*R Ri=5.24ko 2.输出电阻的测试：Uo’=127.193mVUo=265.777mV由输出电阻的计算公式：Ro=（Uo/Uo’-1）RL Ro=1.088ko（四）测量两级放大器的频率特性，并求出放大器的带宽f=fh-fl。

模拟电子技术课程设计报告题目：两级阻容耦合放大电路的设计与调试学院电气工程学院专业班级12级电气3班学生姓名指导教师同组组员提交日期 2014年03月 07日电气工程学院专业课程设计评阅表学生姓名学生学号201230088063同组队员专业班级12电气3班题目名称两级阻容耦合放大电路的设计与调试一、学生自我总结二、指导教师评定目录目录一、设计目的 (5)二、设计要求和设计指标 (5)三、设计内容 (5)3.1.内容简介 (5)3.2.电路原理 (6)3.3参数确定 (7)3.4具体仿真电路 (7)3.5仿真结果与分析 (8)3.5.1设计要求 (8)3.5.2.技术指标 (8)3.5.3功能仿真及仿真图 (8)3.5.4. 测试电压 (9)3.5.5.频率失真图 (9)3.5.6.输出波形图 (10)3.5.7频响特性 (10)四、本设计改进建议 (4)五、总结（感想和心得等 (11)六、主要参考文献 (11)附录 (12)一、设计目的1.能够较全面地巩固和应用“模拟电子技术”课程中所学的基本理论和基本方法，并初步掌握电路设计的全过程（设计-仿真-PCB板制作-调试安装）。

2.能合理、灵活地应用分立元件或标准集成电路芯片实现规定的电路。

3. 培养独立思考、独立准备资料、独立设计规定功能的模拟电子系统的能力。

4.培养独立设计能力，熟悉EAD工具的使用，比如EWB（现在为Multisim系列）（仿真分析）及Protel（原理图和PCB版图的制作）等。

5.培养书写综合设计实验报告的能力。

二、设计要求和设计指标1.设计要求：1.根据性能指标要求，确定电路及器件型号，计算电路组件参数；2.在EWB中进行电路仿真，测量与调整电路参数，是满足设计计算要求。

3.测试性能指标，调整修改组件参数值，使其满足电路性能指标要求，将修改后的组件参数值标在设计原理图上。

4.上述各项完成后，在Protel软件中绘制电路原理图及其PCB版图。

实验五晶体管两级放大器一、实验目的1、掌握两级阻容放大器的静态分析和动态分析方法。

2、加深理解放大电路各项性能指标。

二、实验仪器1、双踪示波器2、万用表3、交流毫伏表4、信号发生器三、实验原理实验电路图如下所示：图3-1 晶体管两级阻容放大电路1、阻容耦合因有隔直作用，故各级静态工作点互相独立，只要按实验二分析方法，一级一级地计算就可以了。

2、 两级放大电路的动态分析 1) 中频电压放大倍数的估算21μμμA A A ⨯= （3-1）单管基本共射电路电压放大倍数的公式如下：单管共射 '(1)ReLbe R A r μββ=-++ （3-2）要特别注意的是，公式中的,'L R 不仅是本级电路输出端的等效电阻，还应包含下级电路等效至输入端的电阻，即前一级输出端往后看总的等效电阻。

2) 输入电阻的估算两级放大电路的输入电阻一般来说就是输入级电路的输入电阻，即：R i ≈R i1 （3-3） 3) 输出电阻的估算两级放大电路的输出电阻一般来说就是输出级电路的输出电阻，即：R o ≈R o2 （3-4） 3、 两级放大电路的频率响应 1) 幅频特性已知两级放大电路总的电压放大倍数是各级放大电路放大倍数的乘积，则其对数幅频特性便是各级对数幅频特性之和，即：||lg 20||lg 20||lg 2021μμμA A A += （3-5） 2) 相频特性两级放大电路总的相位为各级放大电路相位移之和，即21ϕϕϕ+=（3-6）四、实验内容a. 测量静态工作点1、图3-1中，跳线J3、J5、J8连接，J4、J6、J7、J10断开。

2、输入信号V i 为0。

3、打开直流开关，第一级静态工作点已固定，可以直接测量。

调节RW2电位器使第二级的I C2=1.0mA （即U E2=0.43V ），用万用表分别测量第一级、第二级的静态工作点，记入表3-1。

b. 测试两级放大器的各项性能指标1、关闭系统电源，连接信号源与Vi。

两级共射直接耦合放大电路两级共射直接耦合放大电路是一种常见的电子放大器电路，常用于放大低频信号。

它由两级共射放大器组成，每个放大器之间通过耦合电容连接。

本文将从电路原理、工作特点、优缺点以及应用领域等方面进行详细介绍。

一、电路原理两级共射直接耦合放大电路的基本电路图如下所示：[插入电路图]该电路由两个共射放大器级联而成，每个共射放大器的输入端通过一个耦合电容连接到上一个放大器的输出端，输出端则连接到下一个放大器的输入端。

其中，每个共射放大器由一个npn型晶体管和相关的电阻、电容组成。

二、工作特点1. 放大增益高：两级共射直接耦合放大电路的放大倍数较高，可以达到几十倍甚至更高的放大倍数。

2. 频率响应宽：该电路的频率响应范围较宽，适用于放大低频信号，响应范围通常可达数十Hz至数十kHz。

3. 低失真：由于采用了直接耦合方式，电路的失真较小，可保持信号的原始波形。

4. 输入输出阻抗匹配：两级共射直接耦合放大电路的输入输出阻抗较低，可以有效匹配信号源和负载，提高信号传输效率。

三、优缺点1. 优点：（1）放大增益高，适用于对信号进行较大幅度放大的场合。

（2）频率响应宽，适用于放大低频信号。

（3）输入输出阻抗低，能够有效匹配信号源和负载。

（4）失真较小，能够保持信号的原始波形。

2. 缺点：（1）输入电容较大，容易产生输入电流噪声。

（2）对温度和电源电压的变化较敏感，容易引起电路的偏移和漂移。

（3）电路稳定性较差，需要进行频率补偿和温度补偿。

四、应用领域两级共射直接耦合放大电路在实际应用中具有广泛的用途，常见于音频放大器、功率放大器、线性放大器等领域。

例如，音响设备中的功放电路、无线通信设备中的射频放大电路等。

结语通过本文的介绍可知，两级共射直接耦合放大电路是一种常见的电子放大器电路，具有放大增益高、频率响应宽、低失真等特点。

然而，由于输入电容较大、稳定性较差等缺点，需要在实际应用中进行合理的设计和补偿。

在选择电路时，应根据具体需求和应用场景进行合理的选择和优化。

晶体管两级放大电路的设计与制作1. 引言晶体管两级放大电路是一种常见的电子电路设计，在许多电子设备中都得到了广泛的应用。

本文将详细介绍晶体管两级放大电路的设计原理、电路结构以及制作过程。

2. 设计原理晶体管两级放大电路通过使用晶体管作为放大器，将输入信号放大到更高的电压或电流，以便驱动其他设备或用于信号处理。

该电路由两个放大级组成，其中第一个级别负责放大信号并提供适当的输入阻抗，而第二个级别则进一步放大信号以增加输出功率。

3. 电路结构晶体管两级放大电路通常由三个主要部分组成：输入级、驱动级和输出级。

具体结构如下：3.1 输入级输入级是整个电路的第一级，用于接收输入信号并将其放大到适当的电平。

输入级由一个信号源接入，通常采用电容耦合方式。

输入级的目标是提供足够的放大和阻抗匹配以确保信号能够顺利传递到下一级驱动级。

3.2 驱动级驱动级是整个电路的第二级，目的是进一步放大输入信号并将其驱动到输出级。

驱动级通常由晶体管级联组成。

通过适当选择晶体管的工作点，可以实现线性放大和输出功率的最大化。

3.3 输出级输出级是整个电路的最后一级，负责将放大的信号转化为输出功率。

输出级通常由功率晶体管组成，因其能够提供足够的电流和电压驱动能力。

输出级还可能包含负载电阻，以将信号有效地传递给负载。

4. 制作过程下面将介绍晶体管两级放大电路的制作过程，包括器件选择、电路布局、电路连接和焊接。

4.1 器件选择在设计晶体管两级放大电路之前，首先要选择合适的晶体管和其他电子器件。

晶体管的选择应基于其放大能力、工作频率范围和耐压等参数。

其他电子器件的选择也应与电路设计相匹配，以确保性能和兼容性。

4.2 电路布局在开始制作电路之前，需要进行电路布局设计。

电路布局应考虑信号路径的最短化、阻抗匹配和噪声抑制等因素。

同时，良好的电路布局还应避免晶体管以及其他器件之间的干扰和串扰。

4.3 电路连接完成电路布局后，开始进行电路连接。

这包括连接晶体管和其他器件之间的引脚，以及连接适当的外部元件，如电容和电阻等。

两级放大电路的设计设计一个两级放大电路是比较常见的任务，下面是一个例子，其中包括了详细的电路图和设计步骤。

电路图如下所示：```VinR1_____，_____AmplifierC1，___R3_________，_____AmplifierC2，___R4____Vout```设计步骤：1.确定电路的增益要求：首先需要确定想要实现的放大倍数。

假设我们的目标增益为100倍。

2.选择放大器：为了实现高放大倍数，可以使用两级放大电路。

在这个设计中，我们选择了两个晶体管放大器作为两个级别。

晶体管放大器通常有高增益和低失真，非常适合这个任务。

3.确定电路参数：根据放大倍数的要求和所选择的晶体管类型，我们需要确定电路中各个元件的参数。

-首先选择适当的电阻值R1和R3，这些电阻将决定第一个放大器的放大倍数。

-计算电容C1，这将决定第一个放大器的截止频率。

-选择电阻值R4，这将决定第二个放大器的放大倍数。

-计算电容C2，这将决定第二个放大器的截止频率。

4.计算元件值：根据上述参数选择适合的电阻和电容值。

计算电阻和电容的具体值时，需要考虑晶体管的输入和输出特性，以及对放大器的频率响应要求。

5. 进行仿真：使用电路仿真软件如LTspice来模拟电路的性能。

输入一个合适的测试信号Vin，观察输出信号Vout的波形和增益，检查是否符合设计要求。

6.调整和优化：根据仿真结果，可以进一步调整电阻和电容的值以优化电路性能，确保输出信号的稳定和正确。

7.PCB设计：一旦确定了电路的性能，可以设计一个PCB板来制作实际的电路。

在这个过程中，需要注意避免干扰和定位电路元件。

8.组装和测试：在组装电路之前，需要仔细检查电路连接和布局。

完成组装后，要对电路进行测试以确保其性能符合预期。

总结：两级放大电路设计是一个综合性的任务，需要考虑多个因素。

根据实际应用的具体要求，可以采用不同的配置和元件来设计电路，以实现所需的增益和频率响应。

通过合理的参数选择和优化，可以得到一个满足设计要求的电路。

在本文中，我将带你深入探讨两级阻容耦合放大电路的安装与调试。

作为一种常见的电路类型，它在电子设备中扮演着重要的角色。

我们将从简单的安装开始，逐步深入了解其原理和调试技巧，以此来全面了解这一主题。

1. 安装步骤我们需要准备两级阻容耦合放大电路所需的元件和工具。

包括电路板、电阻、电容、晶体管等。

接下来，根据电路图，将元件逐一安装在电路板上，并注意排线的顺序和连接的牢固性。

完成安装后，进行初步的电路连接测试，确保没有接线错误或短路情况。

2. 原理解析两级阻容耦合放大电路是一种通过阻容耦合方式连接的放大电路，通过两级放大器的级联实现信号的放大和滤波。

其中，阻容耦合是通过电阻和电容相互连接来传递信号的一种方式，能够实现对信号的放大和色彩的调节。

通过对放大电路中的电阻和电容数值的调节，可以实现对信号频率的调节并达到理想的放大效果。

3. 调试技巧在调试两级阻容耦合放大电路时，首先要进行稳定电源的连接，确保电路工作在正常的供电范围内。

通过信号发生器输入信号，利用示波器观察信号的输出情况，调节放大电路中的元件数值，使得输出信号达到所需的放大效果。

还可以通过频域分析等手段对电路进行进一步的调试和优化。

4. 个人观点对于两级阻容耦合放大电路，我认为它是一种非常经典且实用的电路设计。

通过合理的安装和调试，可以实现对信号的精确放大和滤波，能够广泛应用于音频放大等领域。

对于电子爱好者来说，掌握并熟练应用这一电路设计，将对自己的电路设计能力和实践能力有极大的提升。

总结通过本文的探讨，我们对两级阻容耦合放大电路的安装与调试有了更深入的了解。

从电路的安装到原理的解析，再到调试技巧的介绍，都帮助我们全面、深刻地理解了这一主题。

本文还共享了个人对这一主题的观点和理解，为读者提供了更多的思考和探讨的空间。

希望本文能对你有所帮助，也期待你对这一主题有更多的发现和应用。

在接下来的内容中，我们将更深入地探讨两级阻容耦合放大电路的原理和调试技巧，并结合实例进行详细说明。

两级耦合放大电路实验报告两级耦合放大电路实验报告一、引言在电子学中，放大电路是非常重要的一部分。

而耦合放大电路是一种常见的放大电路，它可以将输入信号放大到更高的幅度，使得信号可以被更远的距离传输或者被其他设备接收。

本实验旨在通过搭建两级耦合放大电路，探究其工作原理和特性。

二、实验原理耦合放大电路由两个级联的放大器组成，其中第一级放大器是输入级，第二级放大器是输出级。

输入级负责将输入信号放大到适当的幅度，并将其传递给输出级进行进一步放大。

两级放大器之间通过耦合电容连接，这样可以实现信号的传递和耦合。

三、实验步骤1. 准备工作：收集所需器材，包括电路板、电阻、电容、晶体管等。

确保实验环境安全，并准备好实验记录表格。

2. 搭建电路：根据实验要求，将电路板上的元件按照电路图连接起来。

注意正确连接各个元件的引脚，避免短路或接错。

3. 调整电路参数：通过调整电阻和电容的数值，使得电路达到理想的工作状态。

可以使用示波器观察信号波形，根据需要调整放大倍数。

4. 测试电路性能：输入不同频率和幅度的信号，观察输出信号的变化。

记录实验数据，并进行分析。

5. 性能评估：根据实验数据，评估耦合放大电路的放大倍数、频率响应等性能指标，并与理论值进行比较。

四、实验结果与分析通过实验，我们得到了以下结果：1. 放大倍数：根据实验数据计算，我们得到了耦合放大电路的放大倍数为X。

与理论值进行对比，发现实际值与理论值较为接近，证明了电路的放大性能。

2. 频率响应：通过输入不同频率的信号，我们观察到输出信号的变化情况。

实验结果显示，在一定范围内，输出信号的幅度基本保持稳定，频率响应较好。

然而，在高频率下，输出信号的幅度开始下降，这是由于电路的带宽限制导致的。

3. 稳定性：在实验过程中，我们观察到耦合放大电路的稳定性较好，输出信号的波形基本保持不变。

这说明电路的设计和搭建是正确的，能够正常工作。

五、结论通过本次实验，我们成功搭建了两级耦合放大电路，并对其性能进行了评估。

竭诚为您提供优质文档/双击可除晶体管两级放大电路实验报告篇一：实验三晶体管两级放大电路实验报告《模拟电子技术》实验报告篇二：实验四两级放大电路实验报告实验四两级放大电路一、实验目的l、掌握如何合理设置静态工作点。

2、学会放大器频率特性测试方法。

3、了解放大器的失真及消除方法。

二、实验原理1、对于二极放大电路，习惯上规定第一级是从信号源到第二个晶体管bg2的基极，第二级是从第二个晶体管的基极到负载，这样两极放大器的电压总增益Av为：Vo2Vo2Vo2Vo2Vo1VsViVi1Vi2Vi1式中电压均为有效值，且Vo1?Vi2，由此可见，两级放大器电压总增益是单级电压增益的乘积，由结论可推广到多级放大器。

当忽略信号源内阻Rs和偏流电阻Rb的影响，放大器的中频电压增益为：Vo1Vo1?1R?L1Rc1//rbe2AV11VsVi1rbe1rbe1Vo2Vo2?2R?L2Rc2//RLAV22Vi1Vo1rbe2rbe2Rc1//rbe2Rc2//RLAV?AV1?AV2??1??2rbe1rbe2必须要注意的是AV1、AV2都是考虑了下一级输入电阻（或负载）的影响，所以第一级的输出电压即为第二级的输入电压，而不是第一级的开路输出电压，当第一级增益已计入下级输入电阻的影响后，在计算第二级增益时，就不必再考虑前级的输出阻抗，否则计算就重复了。

2、在两极放大器中β和Ie的提高，必须全面考虑，是前后级相互影响的关系。

3、对两级电路参数相同的放大器其单级通频带相同，而总的通频带将变窄。

guo?gu1o?gu2o式中gu?20logAV(db)三、实验仪器l、双踪示波器。

2、数字万用表。

3、信号发生器。

4、毫伏表5、分立元件放大电路模块四、实验内容1、实验电路见图4-1RL3K2、设置静态工作点(l)按图接线，注意接线尽可能短。

(2)静态工作点设置：要求第二级在输出波形不失真的前提下幅值尽量大，第一级为增加信噪比，静态工作点尽可能低。

两级阻容耦合放大电路通常放大电路的输入信号都是很弱的，一般为毫伏或微伏数量级，输入功率常在1mV 以下。

为了推动负载工作，因此要求把几个单级放大电路连接起来，使信号逐级得到放大，方可在输出获得必要的电压幅值或足够的功率。

由几个单级放大电路连接起来的电路称为多级放大电路。

在多级放大电路中，每两个单级放大电路之间的连接方式叫耦合；如耦合电路是采用电阻、电容进行耦合，则叫做“阻容耦合”。

阻容耦合交流放大电路是低频放大电路中应用得最多、最为常见的电路。

本实验采用的是两级阻容耦合放大电路，如图3-1所示。

图3-1 两级阻容耦合放大电路在晶体管V 1的输出特性曲线中直流负载线与横轴的交点U CEQ1=V CC ，与纵轴的交点（U CE =0时）集电极电流为=1CQ I 311E E C CCRR R V++静态工作点Q 1位于直流负载线的中部附近，由静态时的集电极电流I CQ1和集-射电压U CEQ1确定。

当流过上下偏流电阻的电流足够大时，晶体管V 1的基级偏压为2111RR V R U CCB +=晶体管V 1的静态发射极电流为311311117.0E E B E E E B EQ RR U R R UB U I +-≈+-=静态集电极电流近似等于发射极电流，即1111EQ BQ EQ CQ II I I ≈-=晶体管V 1的静态集电极电压为111C CQ CCCQ RI V U -=两级阻容耦合放大电路的总电压放大倍数为21u u uAA A =其中，第一级放大电路的电压放大倍数为11111)1(E be L uRr R A +++'-=ββ晶体管V1的等效负载电阻为211i C L RRR ='可作为第一级放大电路的外接负载，第二级放大电路的输入电阻为])1(//[//222432E be i R r R R R β++=晶体管V 1和V 2的输入电阻分别为11126)1(300EQ be I r β++≈22226)1(300EQ be Ir β++=第二级放大电路的电压放大倍数为222222)1(E be L u Rr R A ββ++'-=其中，等效交流负载电阻LC L RRR 22='。

两级放大电路的设计两级放大电路是指由两个放大器级联组成的电路，常用于放大弱信号以提高信号质量和幅度。

设计两级放大电路需要考虑以下几个方面：电路拓扑结构的选择、放大器的选择、电源的设计、电路稳定性的考虑、反馈电路的设计、输出电阻的设计等。

首先，对于电路拓扑结构的选择，常见的有共射、共基和共集三种基本电路结构。

在选择拓扑结构时，需要根据具体的应用需求来选择，例如是否需要输入输出的阻抗匹配、对放大倍数和频率响应的要求等。

其次，放大器的选择是设计两级放大电路的关键。

在选择放大器时，需要考虑以下几个因素：放大器的增益和频率响应、输入输出的阻抗特性、功耗以及价格等。

常用的放大器包括晶体管放大器、操作放大器等。

在选择晶体管放大器时，需要考虑其工作范围、噪声和失真特性等，而在选择操作放大器时，需要考虑其增益带宽积、输入偏置电流、输入偏置电压等。

第三，电源的设计也是设计两级放大电路的重要一环。

电源的设计应该根据放大器的工作电压要求来确定。

在设计电源时，需要考虑电源的稳定性、噪声抑制、滤波等问题。

为了提高电路的稳定性和减小电源噪声的影响，可以采用稳压电源和滤波电路来实现。

电路稳定性的考虑也很关键。

稳定性主要和放大器的增益和相位特性有关。

为了保证电路的稳定性，可以采用负反馈电路、补偿电路等方法。

负反馈电路可以提高稳定性和线性度，而补偿电路可以提高高频响应，减小相位变化。

反馈电路的设计也需要考虑。

反馈电路可以提高电路的稳定性和线性度，降低失真。

在设计反馈电路时，需要根据具体的应用需求来选择反馈方式，例如电压反馈、电流反馈、电压电流混合反馈等。

反馈电路的设计需要考虑电阻、电容、电感等参数的选择。

最后，输出电阻的设计也是很重要的。

输出电阻是指电路输出端的等效电阻。

当输出电阻足够小时，可以提高电路的输出功率，降低对负载和输入信号源的影响。

输出电阻的设计需要根据具体的应用需求来选择，例如是否需要输出阻抗匹配、对输出功率的要求等。
