实验三两级阻容耦合放大电路与负反馈

一、实验目的加深理解放大电路中引入负反馈的方法和负反馈对放大器各项性能指标的影响。

二、实验设备与器件1、＋12V 直流电源2、函数信号发生器3、双踪示波器4、万用表5、晶体三极管3DG6×2(β＝50～100)或9011×2 电阻器、电容器若干。

三、实验原理负反馈放大器有四种组态，即电压串联、电压并联、电流串联、电流并联。

本实验以电压串联负反馈为例，分析负反馈对放大器各项性能指标的影响。

1、图3-1为带有负反馈的两级阻容耦合放大电路，在电路中通过f R 把输出电压O U 引回到输入端，加在晶体管T1的发射极上，在发射极电阻1F R 上形成反馈电压f U 。

根据反馈的判断法可知，它属于电压串联负反馈。

带有电压串联负反馈的两级阻容耦合放大器主要性能指标如下①闭环电压放大倍数：u u uuf F A 1A A +=其中I O u U U A /=——基本放大器(无反馈)的电压放大倍数，即开环电压放大倍数。

u u F A +1——反馈深度，它的大小决定了负反馈对放大器性能改善的程度。

②反馈系数：F1f F1u R R R F +=③输入电阻：i u u if R F A R )1(+=，i R ——基本放大器的输入电阻④输出电阻：uuO Oof F A 1R R +=，of R ：基本放大器的输出电阻 uo A ：基本放大器∞=L R 时的电压放大倍数 ①在画基本放大器的输入回路时，因为是电压负反馈，所以可将负反馈放大器的输出端交流短路，即令0=O U ，此时f R 相当于并联在1F R 上。

②在画基本放大器的输出回路时，由于输入端是串联负反馈，因此需将反馈放大器的输入端(T1管的射极)开路，此时)1F f R R +（相当于并接在输出端。

可近似认为f R 并接在输出端。

根据上述规律，就可得到所要求的如图3-2所示的基本放大器。

四、实验步骤1、测量静态工作点数模实验箱按图3-3连接实验电路，模拟电子技术实验箱按图3-4连接实验电 路，首先取 适量，频率为1KHz 左右，调节电位器使放大器的输出不出现失真，然后使 (即断开信号源的输出连接线)，用万用表直流电压档分别测量第一级、第二级的静态工作点，记入表3-1。

课程设计题目：两级阻容耦合级间电压串联负反馈放大电路设计学生姓名：学号：院系：专业班级：指导教师姓名及职称：起止时间：课程设计评分：两级阻容耦合级间电压串联负反馈放大电路设计1.两级阻容耦合级间电压串联负反馈放大电路概述：把几个单级放大电路连接起来，使信号逐级得到放大，在输出获得必要的电压幅值或足够的功率。

由几个单级放大电路连接起来的电路称为多级放大电路。

在多级放大电路中，每两个单级放大电路之间的连接方式叫耦合；如耦合电路是采用电阻、电容进行耦合，则叫做“阻容耦合”。

阻容耦合交流放大电路是低频放大电路中应用得最多、最为常见的电路。

其特点是各级静态工作点互不影响，不适合传送缓慢变化信号。

而在两级阻容耦合放大器电路的基础上，加接一个反馈电阻，使得负反馈电路中的反馈量取自输出电压，若反馈信号为电压量，与输入电压求差而获得净输入电压，则引入电压串联负反馈。

2.两级阻容耦合级间电压串联负反馈放大电路设计2.1两级阻容耦合级间电压串联负反馈放大电路原理图图1两级阻容耦合级间电压串联负反馈放大电路原理图2.2静态工作点设置分析两级阻容耦合放大电路的总电压放大倍数为21u u u A A A =其中，第一级放大电路的电压放大倍数为11121)1(E be i CSu R r R R A +++-=ββ可作为第一级放大电路的外接负载，第二级放大电路的输入电阻为])1(//[//R 222W 627E be i R r R R R β+++=）（设V U BEQ 7.0=，所以第一级放大电路中，KR R r R R R R r R R A V R R R I U U AI R U U I U R R R R U be W i beLu C c CEQ C BEB EQ cc W BQ 8.1302)1(32.10)543(m 14v4.2212c =≈+=-==++-==≈-==++≈β所以晶体管V 1和V 2的输入电阻分别为11126)1(300EQ be I r β++≈ 22226)1(300EQ be Ir β++=10uF图2 仿真电路图在Ui=0的情况，接上电源，调节电位器R13和R12，使得Ic1=1.0mA ，Ic2=1.5mA图3 Ic1电流值 图4 Ic2电流值然后用万用表测量各级的电位图5 1C 极电位 1B 极电位 1E 电位图6 2C 极电位 2B 极电位 2E 极电位2.3 测量基本放大器的性能指标和动态分析（1）不连接反馈网络，输入kHz f 1=、mV U i 5=的正弦信号，并且接入负载Ω=k R L .5，测量输出电压Uo ，计算u A 、i R 、o R图7输入kHz f 1=、mV U i 5=的正弦信号仿真电路数据如图8图8输入与输出电压的有效值如图9所示图9 输入电压Ui 输出电压Uo Us所以放大的倍数533003.0≈==i o u U A 输入电阻=-=s is ii R u u u R 9.27Ωk 输出电阻Ω==k R R o 3.38 （2）接入R c =12k 电阻和C=10uf 电容的负反馈后，输入kHz f 1=、mV U i 5=的正弦信号，并且接入负载Ω=k R L .5，测量输出电压Uo ，计算u AR110k¦¸R220k¦¸R31.8k¦¸R4100¦¸R51k¦¸R610k¦¸R715k¦¸R83.3k¦¸R91.2k¦¸R1112k¦¸V112 V 0XMM1XMM3XSC1ABExt Trig++__+_XFG1R105.1k¦¸J2AKey = A 12Q12N3904Q22N3904R1250k¦¸Key=A 83%1R13100k¦¸Key=A 94%7R1451¦¸C610uF C7100uFC810uFC910uF C10100uF9C110uFXMM2XMM41113R151k¦¸XMM6205XMM715XMM88XMM910XMM1018XMM111917XMM124XMM531422图10 接入负反馈的仿真电路图输入与输出的有效值如图11所示图11 输入电压Ui 输出电压Uo所以放大的倍数933.3≈==i o u U A 同过仿真数据得出，当接入反馈网络后，电压的放大倍数减小，但放大倍数的稳定性得到提高，波形失真程度小。

两级阻容耦合放大电路实验报告两级阻容耦合放大电路实验报告引言：阻容耦合放大电路是一种常用的放大电路结构，广泛应用于各种电子设备中。

本实验旨在通过搭建两级阻容耦合放大电路并进行测量，研究其放大特性和频率响应。

实验步骤：1. 搭建电路：根据实验要求，搭建两级阻容耦合放大电路。

电路中包括两个放大器级别，其中第一个级别为共射放大器，第二个级别为共集放大器。

合理选择电阻和电容值，以满足放大要求。

2. 连接信号源：将信号源与电路输入端相连，确保信号源输出正常。

注意保持输入信号的幅度适中，避免过大或过小。

3. 测量电路参数：使用示波器测量电路的输入和输出信号波形，记录幅度和相位差。

同时，使用万用表测量电路中各个元器件的电压和电流值。

4. 测量频率响应：改变输入信号的频率，测量输出信号的幅度变化。

记录幅度变化的曲线，并分析其特性。

5. 分析结果：根据测量数据，计算电路的放大倍数、增益带宽积和输入输出阻抗等参数。

分析电路的性能和优缺点，并与理论值进行比较。

实验结果与分析：通过实验测量得到的数据，我们可以得出以下结论：1. 电路的放大倍数：根据输入和输出信号的幅度差异，计算得到电路的放大倍数。

比较两级放大器的放大倍数，可以发现第一级共射放大器具有较高的放大倍数，而第二级共集放大器则具有较低的放大倍数。

2. 增益带宽积：通过测量不同频率下的输出信号幅度，可以绘制出增益带宽积曲线。

增益带宽积是电路的重要性能指标，表示电路在不同频率下的放大能力。

实验结果显示，增益带宽积在一定范围内随着频率的增加而降低。

3. 输入输出阻抗：通过测量电路中各个元器件的电压和电流值，可以计算得到电路的输入输出阻抗。

输入阻抗表示电路对外部信号源的负载能力，输出阻抗表示电路对负载的驱动能力。

实验结果显示，两级阻容耦合放大电路具有较高的输入阻抗和较低的输出阻抗。

结论：通过本次实验，我们成功搭建了两级阻容耦合放大电路，并对其进行了详细的测量和分析。

实验结果表明，该电路具有较高的放大倍数、较低的输出阻抗和一定的增益带宽积。

两级阻容耦合负反馈放大电路实验报告以两级阻容耦合负反馈放大电路实验报告为标题引言：本实验通过搭建两级阻容耦合负反馈放大电路，研究其放大特性及负反馈对电路性能的影响。

通过实验数据的测量和分析，进一步理解负反馈放大电路的原理和应用。

一、实验目的本实验的主要目的是探究两级阻容耦合负反馈放大电路的特性，并验证负反馈对电路增益和频率响应的影响。

二、实验器材1. 信号发生器2. 两级阻容耦合放大电路实验箱3. 示波器4. 直流稳压电源5. 万用表6. 电阻、电容等元器件三、实验步骤与数据记录1. 按照电路图搭建两级阻容耦合放大电路，并接通电源。

2. 调节信号发生器输出频率为1000Hz，幅值为200mVrms。

3. 使用示波器测量输入信号Vin和输出信号Vout的幅值。

4. 记录不同频率下的输入输出数据。

5. 改变电路参数，如电阻、电容的数值，重复步骤2-4，得到更多数据。

四、实验数据分析1. 绘制输入输出电压的频率响应曲线。

2. 计算增益的幅值和相位随频率变化的情况。

3. 分析负反馈对电路增益和频率响应的影响。

五、实验结果与讨论通过实验数据分析，我们得到了两级阻容耦合放大电路的频率响应曲线。

曲线显示出在低频时，电路具有较大的增益，随着频率的增加，增益逐渐下降。

这是由于电容的作用导致高频信号的衰减。

同时，我们观察到在整个频率范围内，电路的相位随频率的变化而变化。

负反馈对电路的影响主要体现在增益的稳定性和频率响应的改善上。

通过引入负反馈，可以减小电路的增益变化范围，使得电路在不同频率下都能保持较稳定的增益。

此外，负反馈还可以改善电路的频率响应特性，使得电路在更宽的频率范围内具有较平坦的响应。

六、实验结论通过本实验，我们深入了解了两级阻容耦合负反馈放大电路的特性。

实验结果表明，负反馈对电路的增益和频率响应具有显著的影响。

负反馈可以稳定电路的增益，并改善其频率响应特性，使得电路在更广泛的应用中具有更好的性能。

七、实验总结本实验通过实际搭建电路并测量数据，深入理解了两级阻容耦合负反馈放大电路的原理和特性。

两级阻容耦合放大及负反馈电路实验两级阻容耦合放大及电路试验_模拟试验与指导4.1.3 两级阻容耦合放大及负反馈电路试验1）试验目的（1）巩固学习放大器主要性能（工作点、放大倍数、输入输出）的测量办法。

（2）观看多级放大器的级间联系及互相影响。

（3）观看负反馈对放大器性能的影响，了解负反馈放大器性能的普通测试办法。

2）试验原理（1）开关A向左扳，开关B打开时，图4.1.3为两级RC阻容耦合放大电路的原理图。

图4.1.3 两极阻容耦合放大及负反馈电路（2）因为放大器级间是阻容耦合，每级的静态工作点互不影响，这易于电路静态工作点的计算和调节。

两级静态工作点的计算办法同试验4.1.1。

（3）对于沟通信号，在分析多级放大器时，要考虑各级之间的互相影响，以及放大器与信号源或负载之间的衔接问题。

例如:后级的输入电阻构成了前级的负载电阻，前级的输出电阻便构成了后级的信号源内阻。

此外，多级放大器在放大较低频率信号时，级间耦合电容会造成信号的衰减。

（4）两级放大器中频段的性能指标分析如下。

①放大器电压放大倍数为式中:——第一级的电压放大倍数R′L1——第一级的沟通等效负载，R′L1＝Rc1∥Rb21∥Rb22∥［rbe2＋（1＋β2）Re3］；——其次级的电压放大倍数，R′L——其次级的沟通等效负载，R′L＝Rc2∥RL。

②放大器输入电阻为:ri＝Rb11∥Rb12∥［rbe1＋（1＋β1）Ref］③放大器输出电阻为:ro≈Rc2（5）负反馈电路会对放大器的性能产生影响，反馈类型不同对放大器性能的影响也不同。

开关A向左扳，开关B闭合时，图4.1.3为级间带有电压串联负反馈的放大电路。

负反馈放大器电压放大倍数的基本方程式:式中:Au——基本放大器的电压放大倍数；Fu——反馈系数；Auf——放大器的闭环电压放大倍数。

电压串联负反馈对电路放大器的性能的影响:①当为深度反馈时，电压串联负反馈的电压放大倍数可近似表示为:Auf＝1/Fu；②电压串联负反馈的输入电阻:iif＝Ui/Ii＝ri（1＋AuFu）；③电压串联负反馈的输出电阻:rof＝Uo/Io＝ro/（1＋A′usFu）；式中:A′us——负载RL开路时的源电压放大倍数。

实验四 两级阻容耦合放大器及负反馈放大器一、实验目的1. 了解多级阻容耦合放大器组成的一般方法。

2. 了解负反馈对放大器性能指标的改善。

3. 掌握两级放大器与负反馈放大器性能指标的调测方法。

二、实验原理1．阻容耦合放大器是多级放大器中最常见的一种，其电路如图4.4.1所示。

这是一个曲型的两级阻容耦合放大器。

由于耦合电容1C 、2C 、3C 的隔直流作用，各级之间的直流工作状态是完全独立的，因此可分别单独调整。

但是，对于交流信号，各级之间有着密切的联系，前级的输出电压就是后级的输入信号，因此两级放大器的总电压放大倍数等于各级放大倍数的乘积u2u1u A A A ⋅=，同时后级的输入阻抗也就是前级的负载。

2. 负反馈放大器（1）负反馈电路的基本形式负反馈电路的形式很多，但就其基本形式来说可分四种：（a ）电压串联负反馈；（b ）电压并联负反馈；（c ）电流串联负反馈；（d ）电流并联负反馈。

在分析放大器中的反馈时，主要应抓住三个基本要素：第一、反馈信号的极性。

如果反馈信号是与输入信号反相的就是负反馈，反之则是正反馈。

第二、反馈信号与输出信号的关系。

如果反馈信号正比于输出电压，就是电压反馈；若反馈信号正比于输出电流，就是电流反馈。

第三、反馈信号与输入信号的关系。

从反馈电路的输入端看，反馈信号（电压或电流）与输入信号并联接入称为并联反馈；串联接入成为串联反馈。

（2）负反馈对放大器性能的影响负反馈能有效地改善放大器的性能，主要体现在输入电阻、输出电阻、频带宽度、非线性失真、稳定性等方面。

但是放大器性能的改善是以降低其增益为代价的，因而在应用负反馈电路时，必须考虑电路性能改善的同时会引起电路增益的减小。

3. 放大器的输入电阻i R 及输出电阻o R 。

放大器的输入电阻i R 是向放大器输入端看进去的等效电阻，定义为输入电压i u 和输入电流i i 之比，即：iii i u R =。

测量输入电阻i R 的方法很多，例如替代法、电桥法、换算法等等。

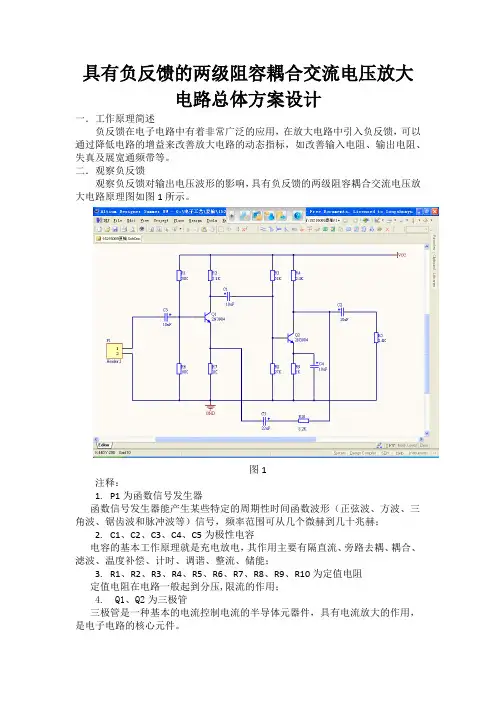

具有负反馈的两级阻容耦合交流电压放大电路总体方案设计一．工作原理简述负反馈在电子电路中有着非常广泛的应用，在放大电路中引入负反馈，可以通过降低电路的增益来改善放大电路的动态指标，如改善输入电阻、输出电阻、失真及展宽通频带等。

二．观察负反馈观察负反馈对输出电压波形的影响，具有负反馈的两级阻容耦合交流电压放大电路原理图如图1所示。

图1注释：1.P1为函数信号发生器函数信号发生器能产生某些特定的周期性时间函数波形（正弦波、方波、三角波、锯齿波和脉冲波等）信号，频率范围可从几个微赫到几十兆赫；2.C1、C2、C3、C4、C5为极性电容电容的基本工作原理就是充电放电，其作用主要有隔直流、旁路去耦、耦合、滤波、温度补偿、计时、调谐、整流、储能；3.R1、R2、R3、R4、R5、R6、R7、R8、R9、R10为定值电阻定值电阻在电路一般起到分压,限流的作用；4. Q1、Q2为三极管三极管是一种基本的电流控制电流的半导体元器件，具有电流放大的作用，是电子电路的核心元件。

5.VCC、GND分别为电源和接地，而GND又相当于电源的负极,也是电路中的参考点三．仿真分析根据图1原理图搭建仿真电路如图2所示。

图2操作：1.根据图2链接电路，函数信号发生器设置为正弦波，频率1kHz，幅值30mV。

2.双击示波器图标，打开示波器面板，将基准时间设置为“500us/Div”，Channel A的Scale 值设置为“1V/Div”。

打开开关J1，断开负反馈之路，启动仿真开关，示波器输出波形如图所示，可见，无反馈时，输出波形失真了。

闭合开关J1，接通负反馈之路，启动仿真开关，示波器输出波形如图所示，可见，有反馈时，输出波形不失真，但输出电压幅度减小了。

四．PCB连线由原理图图1生成PCB并连线如图3。

图3。

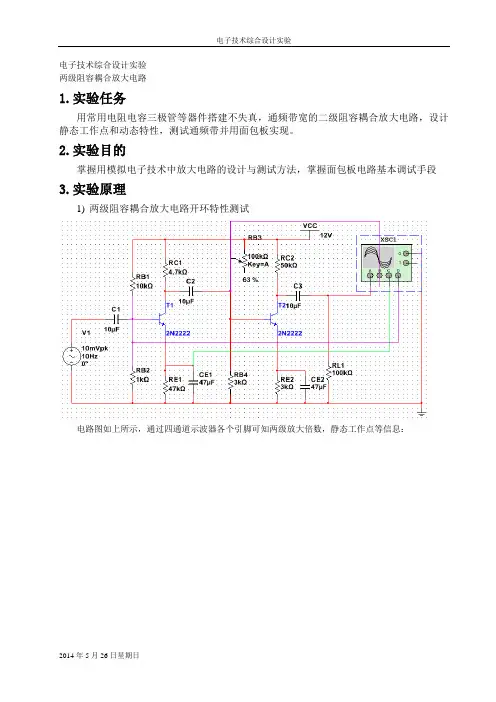

电子技术综合设计实验
两级阻容耦合放大电路
1.实验任务
用常用电阻电容三极管等器件搭建不失真，通频带宽的二级阻容耦合放大电路，设计静态工作点和动态特性，测试通频带并用面包板实现。

2.实验目的
掌握用模拟电子技术中放大电路的设计与测试方法，掌握面包板电路基本调试手段
3.实验原理
1)两级阻容耦合放大电路开环特性测试
电路图如上所示，通过四通道示波器各个引脚可知两级放大倍数，静态工作点等信息：
第一级放大倍数为2.698/4.582=0.588倍，静态工作点为（D通道设置在第一级电容之前）即得11.949V如下图所示
第二级放大倍数由两级放大倍数之积与第一级放大倍数的比值。

如示波器所示，第二级静态工作点为6.613V。

两级放大倍数之积为329.535mV，则放大倍数为总体放大倍数329.535，第二级放大倍数为32.953/0.588=56.04，频率响应如图所示
2)两级阻容耦合放大电路闭环特性测试（电压串联负反馈）
测试增加反馈对通频带的影响以及放大倍数的影响如下：
如图，闭环放大倍数为32.47，比开环时缩小
2)两级阻容耦合放大电路开环特性测试（电流并联负反馈）
如图所示，放大倍数为32.89，放大倍数有所下降。

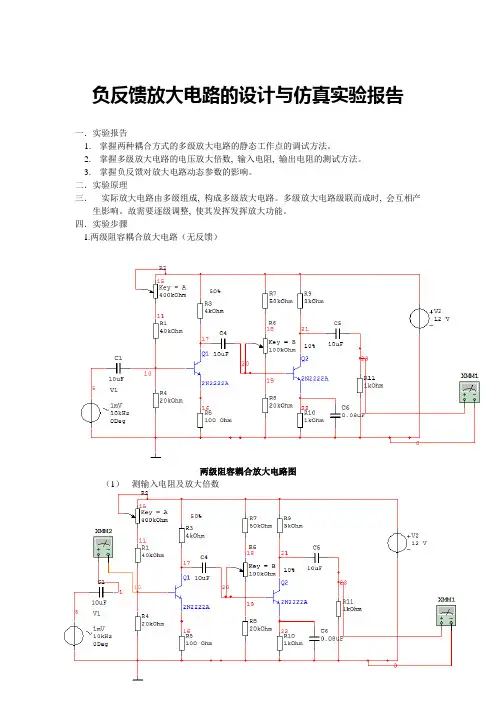

负反馈放大电路的设计与仿真实验报告一．实验报告1.掌握两种耦合方式的多级放大电路的静态工作点的调试方法。

2.掌握多级放大电路的电压放大倍数, 输入电阻, 输出电阻的测试方法。

3.掌握负反馈对放大电路动态参数的影响。

二．实验原理三．实际放大电路由多级组成, 构成多级放大电路。

多级放大电路级联而成时, 会互相产生影响。

故需要逐级调整, 使其发挥发挥放大功能。

四．实验步骤1.两级阻容耦合放大电路（无反馈）两级阻容耦合放大电路图（1）测输入电阻及放大倍数由图可得输入电流Ii=107.323nA输入电压Ui=1mA输出电压Uo=107.306mV.则由输入电阻Ri=Ui/Ii=9.318kOhm.放大倍数Au=Uo/Ui=107.306（2）测输出电阻输出电阻测试电路由图可得输出电流Io=330.635nA.则输出电阻Ro=Uo/Io=3.024kOhm.（3）频率响应幅频响应与相频响应由左图可知当放大倍数下降到中频的0.707倍对应的频率为上限频率或下限频率。

由下表可知, 中频对应的放大倍数是601.1943则上限频率或下限频率对应的放大倍数应为425.044左右。

故下限频率为f L=50.6330kHZ上限频率为f H=489.3901kHZ则频带宽度为438.7517kHZ(4)非线性失真当输入为10mA时开始出现明显失真, 输出波形如下图所示2.有串联电压负反馈的两级阻容耦合放大电路有串联电压负反馈的两级阻容耦合放大电路图（1）测输入电阻及放大倍数由图可得输入电流Ii=91.581nA.输入电压Ui=1mA.输出电压Uo=61.125mV. 则由输入电阻Ri=Ui/Ii=10.919kOhm.放大倍数Au=Uo/Ui=61.125（2）测输出电阻由图可得输出电流Io=1.636uA.则输出电阻Ro=Uo/Io=611.247Ohm（3）频率响应幅频相应与相频相应由图可知当放大倍数下降到中频的0.707倍对应的频率为上限频率或下限频率。

两级放大电路中的负反馈一、实验任务（1）验证串联电压负反馈对放大电路的电压放大倍数、频率特性及输入电阻和输出电阻的影响。

（2）自行设计带各种类型负反馈的多级放大电路。

二、实验电路图图3-10 两级阻容耦合负反馈放大电路三、实验指导按上图所示连线。

若H接K，RP2用导线短接，S1合上，A’接D,F地，电路就成为无射极跟随器、无即间电压负反馈的两级阻容耦合放大电路。

1.测量静态工作点Vcc=+12v,A'接D，F接地，调节RP1、RP3，使得Ve1=Ve2,把静态工作点的有关数值记录在表3-13中。

2.放大电路不接入负反馈加信号源电压Us=10mV、f=1kHz，测量中频电压放大倍数Aom及Ro和Ri。

改变信号频率，测量fh和fl，将数据记录在表3-14中。

用实验的方法来测量输出电阻，注意保持Us=10mV不变。

测Ri的时候，要断开HK之间的连线，把有关数据记录在表3-14中。

Acm= ；fh= ;fl= ;3.放大电路接入级间负反馈若H点接K点，BR2短接，S1断开，F点接G点，Ａ＇点接Ｄ点，则电路成为无射极跟随器，但是有级间负反馈的放大电路。

用前述测量方法再测量相关数据并记录在表３－１５和３－１６中。

四、实验表格与数据表3-13 静态工作点的测量实验值计算值放大级βＩｅ（ｍｖ）Ｖｅ（Ｖ）Ｖｃ（Ｖ）Ｒｂｅ（KΩ）Ｖｅ（Ｖ）Ｖｃ（Ｖ）第一级230 1.27 2.3 8.59 6.6第二级230 4.91 2.3 7.16 6.6表3-14 输入输出电阻测量（无级间反馈）Ｕ（Ｖ）Ｕｏｌ（Ｖ）Ｒｏ（ｋΩ）Ｕｓ（mＶ）Ｖｉ（mＶ）Ｒｉ（ｋΩ）Ａｕ测量值 1.33 0.9 0.95 10 6.4 9.1计算值表3-15输入输出电阻测量（有级间反馈）Ｕ（Ｖ）Ｕｏｌ（ｖ）Ｒｏｆ（ｋΩ）Ｕｓ（mＶ）Ｖｉ（mＶ）Ｒｉｆ（ｋΩ）Ａｕｆ测量值0.1 0.09 0.22 10 6.4 9.1 计算值表3-15电压放大倍数和平率特性的测量（有级间反馈）Ｕｆ（m ｖ）Ｕｏｌｆ（mｖ）Ｕｏ２ｆ（mｖ）Ａｕ１ｆＡｕ２ｆＡｕｆＦｌｆ（Ｈｚ）Ｆｌｈ（Ｈｚ）测量值10 0.707 104 0.07 147 10.3计算值五、思考题（１）在双对数坐标纸上，分别绘制不接入和接入级间反馈的幅频特性曲线。

实验三两级阻容耦合放大电路一、实验目的（1）熟悉晶体管的管型、管脚和电解电容器的极性。

（2）学习两级阻容耦合放大电路静态工作点的调节方法。

（3）测量每级放大器静态工作点，并比较测量值与计算值。

（4）测量每级放大器的电压增益，并比较测量值与计算值。

（5）测量两级阻容耦合放大电路的电压增益，并比较测量值与计算值。

（6）观察两级阻容耦合放大电路的输入与输出波形，测量其相位差。

二、实验器材虚拟实验设备◆操作系统为Windows XP的计算机1台◆Electronics Workbench Multisim 8.x～9.x电子线路仿真软件1套◆示波器Oscilloscope1台◆直流稳压源1个◆数字万用表1个◆函数信号发生器1台◆电阻（250Ω，1/4W）2个◆电阻（750Ω，1/4W）2个◆电阻（5.1KΩ，1/4W）2个◆电阻（4.7KΩ，1/4W）2个◆电阻（10KΩ，1/4W）2个◆电阻（51KΩ，1/4W）2个◆电解电容（1μF，25V）2个◆电解电容（47μF，25V）2个◆NPN型晶体管2N3904 2个实际工程实验设备◆模拟实验箱1台◆函数信号发生器DF1647 1台◆双踪示波器DF4320 1台◆数字万用表DT9806 1个◆晶体管毫伏表DF2173B 1台◆电阻（250Ω，1/4W）2个◆电阻（750Ω，1/4W）2个◆电阻（5.1KΩ，1/4W）2个◆电阻（4.7KΩ，1/4W）2个◆电阻（10KΩ，1/4W）2个◆电阻（51KΩ，1/4W）2个◆电解电容（1μF，25V）2个◆电解电容（47μF，25V）2个◆NPN型晶体管2N3904 2个三、实验原理及实验电路通常放大电路的输入信号都是很弱的，一般为毫伏或微伏数量级，输入功率常在1mV 以下。

为了推动负载工作，因此要求把几个单级放大电路连接起来，使信号逐级得到放大，方可在输出获得必要的电压幅值或足够的功率。

由几个单级放大电路连接起来的电路称为多级放大电路。

含负反馈的两级阻容耦合放大电路设计一实验目的:1.学习利用Electronics Workbench Multisim电子线路仿真软件构建自己的虚拟实验室。

2.学习多级共射极放大电路及其静态工作点、放大倍数的调节方法。

3.掌握多级放大电路的放大倍数、输入电阻、输出电阻、频率特性的测量方法。

4.加深对负反馈放大电路放大特性的理解。

5.研究负反馈对放大电路各项性能指标的影响。

二主要仪器设备:1. 虚拟实验设备⏹操作系统为Windows XP的计算机 1台⏹Electronics Workbench Multisim 8.x～9.x电子线路仿真软件1套.2. 实际工程实验设备⏹模拟实验箱 1台⏹函数信号发生器 1台⏹示波器 1台⏹数字万用表 1台三实验原理及实验电路通常放大电路的放大倍数都是很微弱的,一般为毫伏或微伏数量级.为了推动负载工作,因此要求把几个单级放大电路连接起来,使信号逐级得到放大.因此构成多极放大电路.级间的连接方式叫耦合,如耦合电路是采用电阻,电容耦合的叫阻容耦合放大电路.本试验采用的就是两极阻容耦合放大电路,如图1-1所示.其中两极之间是通过耦合电容C2及偏置电阻连接,由于电容隔直作用,所以两极放大电路的静态工作点可以单独调试测定.两极阻容耦合放大电路的电压放大倍数Au= Au1*Au2从表面看，通过对多个单级放大电路的适当级联，可以实现任意倍数的放大。

似乎放大电路已经没有什么可以研究的了。

但是，问题并不是这么简单。

首先静态工作点与放大倍数是互相影响的，其次，放大倍数与输出电阻也可能互相影响，第三，输入电阻与放大倍数也可能互相影响.在电路中引入负反馈，可以解决这个问题。

如电路图所示.负反馈对放大电路性能主要有五个方面的影响:1.降低放大倍数2.提高放大倍数的稳定性3.改善波形失真4.展宽通频带5.对放大电路的输入电阻和输出电阻的影响四实验预习内容:1预习实验电路的原理,明确实验目的及内容2掌握放大电路的静态和动态的测试方法.3了解实验所需仪器设备的结构性能及使用方法(特别是波特图示仪）4求电路图1-1的静态工作点和电压放大倍数五实验研究分析报告参照实验电路图1-1，完成测量电路的接线，断开反馈支路。

实验三阻容耦合放大电路实验报告一、实验目的1.了解阻容耦合放大电路的基本原理和工作原理。

2.掌握阻容耦合放大电路的设计方法和调试技巧。

3.熟悉常用的放大器模块及其参数的测量方法。

4.分析并比较不同工作点下的放大器的输出特性。

二、实验原理阻容耦合放大电路是一种常见的放大器电路，由输入电容、负反馈电阻、耦合电容、集电极电阻、负载阻抗等组成。

其基本原理为：输入信号首先经过输入电容，隔直耦合地加到放大器的输入端，输入电容的作用是去除输入信号中的直流分量，确保放大器工作在正常工作点。

在阻容耦合放大电路中，放大器的放大倍数取决于耦合电容的容值，通过改变耦合电容的大小可以调整放大倍数。

工作原理：当输入信号作用在输入电容上时，由于输入电容的存在，输入信号会引起静态工作点的偏移。

其偏移的大小取决于输入电容的容值，容值越大，偏移越小；容值越小，偏移越大。

在A点，放大器的放大倍数较大。

在B点，放大倍数适中。

在C点，放大倍数较小。

三、实验器材和仪器1.交流信号发生器2.示波器3.直流电源4.多用电表5.电阻、电容、晶体管四、实验步骤2.将交流信号发生器的输出接到放大电路的输入端，调节信号发生器的频率和幅度，观察放大电路输出信号的波形。

3.分别测量不同工作点下，输入与输出信号的电压波形，计算并比较不同工作点下的放大倍数。

4.分析实验结果，得出不同工作点下阻容耦合放大电路的特点和优缺点。

五、结果与讨论表1阻容耦合放大电路元器件数值元器件数值R1 10kΩR2 10kΩRc 2.2kΩRe 1kΩC1 10μFC2 10μF表2不同工作点下的输入输出波形及计算结果工作点A B CV1(mV) 800 400 200V2(V) 10 5 2放大倍数V2/V1 0.0125 0.0125 0.01根据实验结果可见，不同工作点下，放大器的放大倍数基本一致，大约为0.01、这是因为阻容耦合放大电路通过耦合电容实现耦合，不同输入信号对于放大倍数影响不大。

实验三两级放大电路一、实验目的1、掌握两级阻容耦合放大电路静态工作点的设置方法。

2、学会测试放大器的幅频特性。

3、了解放大器的失真及消除方法。

二、实验仪器1、示波器1台2、信号发生器1台3、晶体管毫伏表1台4、模拟实验箱1台三、实验原理1、幅频特性图1-3-1 两级阻容耦合放大电路两级阻容耦合放大电路如图1-3-1所示,其幅频特性如图1-3-2所示。

中频区放大倍数最大，而且基本不随频率变化，用Avm表示。

当电压放大倍数下降到中频放大倍数Avm的1∕2时，所对应的频率分别称为下限频率f L和上限频率f H。

f L和f H之间的频率范围称之为通频带f bw。

两级放大器的通频带比单级放大器的通频带窄。

幅频特性可用逐点描图法测量，也可用扫频仪直接测量。

逐点描图法的测量方法如下：保持放大器的输入信号幅值不变，改变输入信号的频率，每改变一个频率，对应测出输出电压的大小，计算出每个频率对应的放大倍数，然后在半对数坐标纸上，用描点作图的方法，可画出幅频特性。

实际测量时，可先测中频区的输出电压，保持输入信号幅值不变，逐渐改变输入信号频率，中频区可少测几个点，当输出电压减少到中频区的70.7%附近,可多测几个点,以便能准确地画出幅频特性曲线。

扫频仪测量法是利用扫频仪内部的扫频信号发生器，产生频率变化的扫描信号，直接在荧光屏上显示出放大器的幅频特性曲线。

图1-3-2 阻容耦合放大器的幅频特性2、相频特性相频特性是指放大器输出电压相位与输入电压相位之差随频率的变化曲线。

相频特性可选用相位计直接测量，对应一个输入信号频率，用相位计直接测出输出电压和输入电压的相位差，可逐点描出相频特性。

3、两级放大倍数与单级放大倍数多级放大电路的放大倍数为各单级放大倍数之积。

对两级放大器，即Av=Av1.Av2应当指出，在多级放大电路中，前级的输出电压是后级的输入电压；后级的输入电阻是前级的负载电阻。

因此，在测各单级的放大倍数时，应该考虑后级的影响，不能将S1断开。

实验三 阻容耦合多级放大电路的研究一、实验目的1、学习多级放大电路静态工作点的调试方法；2、掌握测试多级负反馈放大电路性能指标的基本方法；3、研究负反馈对放大电路性能的影响。

二、实验原理1、多级放大电路静态工作点的设置第一级称为前置级，它的任务主要是接收信号，并与信号源进行阻抗匹配。

因为整机的噪声主要来源于第一级，所以第一级的静态工作点选择得较低。

第二级称为电压放大级，主要是提高输出电压，因此要求动态范围大。

静态工作点应选得高一点，一般选在交流负载线的中点。

本实验中，两级放大电路的静态工作点都尽量选在交流负载线的中点。

2、多级放大电路的性能指标 （1）交流电压放大倍数Av等于该多级放大电路每一级交流电压放大倍数的乘积：vm v v n ni iv A A A V V V V V V V V A 21)1(00010201max 0⋅=⋅==- （2）输入、输出电阻多级放大电路的输入电阻，就是第一级的输入电阻R i ，输出电阻就是末级的输出电阻R 0。

3、反馈分类 （1）反馈的极性如果输出量部分或全部反送到输入端，与输入量iX 相互作用的结果使净输入图3.1 多级放大电路量idX 减小，即为负反馈。

判断反馈极性时，用瞬时极性法。

（2）反馈的组态负反馈可分为：电压串联负反馈、电压并联负反馈、电流串联负反馈和电流并联负反馈四种组态。

4、负反馈对放大电路性能的影响（1）能展宽通频带，减小放大电路的非线性和线性失真；能维护放大电路对温度、电源电压和频率等变化时的稳定性。

（2）能灵活地调节放大电路的输入和输出阻抗输入电阻：串联负反馈能使闭环输入电阻R i f 增加到开环输入电阻R i 的（A F +1）倍，并联负反馈能使闭环输入电阻R i f 减少到开环输入电阻R i 的A F+11；输出电阻：电流负反馈能使闭环输出电阻R 0f 增加到开环输出电阻R 0的(A F +1)倍；电压负反馈能使闭环输出电阻of R 减少到开环输出电阻Ro 的A F+11。
