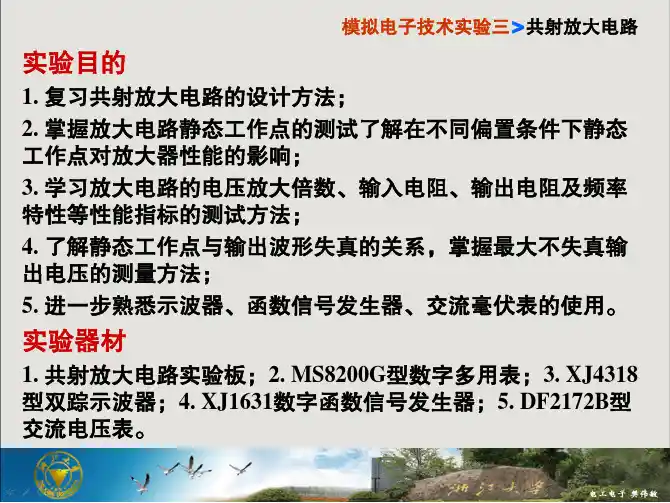

共射极单管放大器实验指导书一、实验目的1 了解晶体管及相关器件的基本特性；2 熟悉常用仪器的使用方法；3 掌握放大电路的主要指标和测试方法；4 掌握放大电路指标与电路参数的相互关系。
二、实验仪器及器件设备条件：万用表，示波器，函数发生器，直流稳压电源实验器材 表2.1三、 预习要求1什么是静态工作点，如何测量静态工作点，如何调节静态工作点；2电路放大倍数的定义和测量方法； 3输入电阻、输出电阻的测量方法； 4最大不失真输出电压的测量方法； 5 实验电路器件布局。
四、实验原理基本放大电路有共射极、共基极、共集电极三种构成方式，本次实验采用共射极放大电路,如图1.1所示。
三极管是一个电流控制电流源器件（即I C ＝βI B ），通过合理设置静态工作点，实现对交流电压信号的放大。
放大电路的主要参数有电压放大倍数A v 、输入电阻r i 、输出电阻r o 。
o Li bev R Av v r β'-==..............................................(1) ||i be b r r R = . (2)o C r R = (3)式（1）中：||L C L R R R '= ，211(//)b W R R R R =+，R C 为集电极电阻，R L 为负载电阻。
26300(1)be Er I β=++ ………………….(4) 由式（1）（2）（4）可以看出： I B ↑→I E ↑→r be ↓→r i ↓→A V ↑ 由式（1）（3）可以看出：R C ↑→r O ↑→A V ↑在负载开路（R L ＝∞）时： L C o R R r '== ,忽略偏置电路对输入电流的影响r i ＝r be 式（1）可以写成：o ir Av r β-=上式表明电路放大倍数A v 与输出电阻r o 成正比，与输入电阻r i 成反比。
图1.1 单管放大器共射极电路五、实验内容 5.1 静态工作点的设置1什么是静态工作点静态工作点是指在电路输入信号为零时，电路中各支路电流和各节点的电压值。
实验一 晶体管共射极单管放大器一、实验目的1．学会放大器静态工作点的调式方法和测量方法。
2．掌握放大器电压放大倍数的测试方法及放大器参数对放大倍数的影响。
3．熟悉常用电子仪器及模拟电路实验设备的使用。
二、实验原理图2—1为电阻分压式工作点稳定单管放大器实验电路图。
偏置电阻R B1、R B2组成分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。
当在放大器的输入端加入输入信号后，在放大器的输出端便可得到一个与输入信号相位相反、幅值被放大了的输出信号，从而实现了电压放大。
三、实验设备1、 信号发生器2、 双踪示波器3、 交流毫伏表4、 模拟电路实验箱5、 万用表四、实验内容1．测量静态工作点实验电路如图1所示，它的静态工作点估算方法为：U B ≈211B B CCB R R U R +⨯图1 共射极单管放大器实验电路图I E ＝EBEB R U U -≈Ic U CE = U CC －I C （R C ＋R E ）实验中测量放大器的静态工作点，应在输入信号为零的情况下进行。
1）没通电前，将放大器输入端与地端短接，接好电源线（注意12V 电源位置）。
2）检查接线无误后，接通电源。
3）用万用表的直流10V 挡测量U E = 2V 左右，如果偏差太大可调节静态工作点（电位器RP ）。
然后测量U B 、U C ，记入表1中。
表1测 量 值计 算 值U B （V ） U E （V ） U C （V ） R B2（K Ω） U BE （V ） U CE （V ） I C （mA ） 2.627.2600.65.22B2所有测量结果记入表2—1中。
5）根据实验结果可用：I C ≈I E ＝EER U 或I C ＝C C CC R U U -U BE ＝U B －U EU CE ＝U C －U E计算出放大器的静态工作点。
2．测量电压放大倍数各仪器与放大器之间的连接图关掉电源，各电子仪器可按上图连接，为防止干扰，各仪器的公共端必须连在一起后接在公共接地端上。
晶体三极管共射放大电路一、实验要求：1、电源电压VCC=12V ；2、静态工作电流ICQ=1.5mA;3、当RC=3K Ω，RL=∞时，要求VO(max)≥3V(峰值)，Av ≥100;4、根据要求选取三极管，β=100~200，C1=C2=10μF ，Ce=100μF 。
二、实验原理：1．放大电路中偏置电路的设计：(1) 为了稳定静态工作点，必须满足I 1>>I BQ 及V B >>V BE 。
工程上一般选取：硅管：I 1=(5~10)I B 锗管: I 1=(10~20)I BV B =（5~10）V BE 硅管 : V B =3~5V 锗管: V B =1~3V(2) 选择V B 和计算RE ：通常根据稳定条件二来选取。
若静态工作点的稳定相要求高，而放大电路的动态范围较小，则应按上限选取，反之，应用较小的值。
B BE BE EQ CQ V V V R I I -==(3) 选定I 1和计算R B2和 R B1通常根据条件一来选取。
在放大电路输入电阻允许的情况下，可选大一些。
选定后，便可以计算R B221(5~10)B B b BQ V V R I I == 11(5~10)B CC Bb BQ Vcc V V V R I I --==三、实验仿真分析：1. 设置三极管Q2N2222参数：Bf=160,Vje=0.7V,Rb=300，保存;电容参数为C1=C2=10uF,Ce=100uF; 电阻Rc=3k 。
2. 调整静态工作点（此时设Rl=1meg,即不带负载）：根据ICQ=1.5mA ，算得IBQ=9.38uA,又V B =3~5V ，所以Re =2~3.33k, Rb2=32~107k, Rb1=74.6~192k.实验中并拘泥于使ICQ=1.5mA ，而是尽可能提高电压放大倍数。
取Rb1=88k,Rb2=50k,Re=2.4k,设置瞬态分析，查看输出电压波形，放大倍数约为120倍。

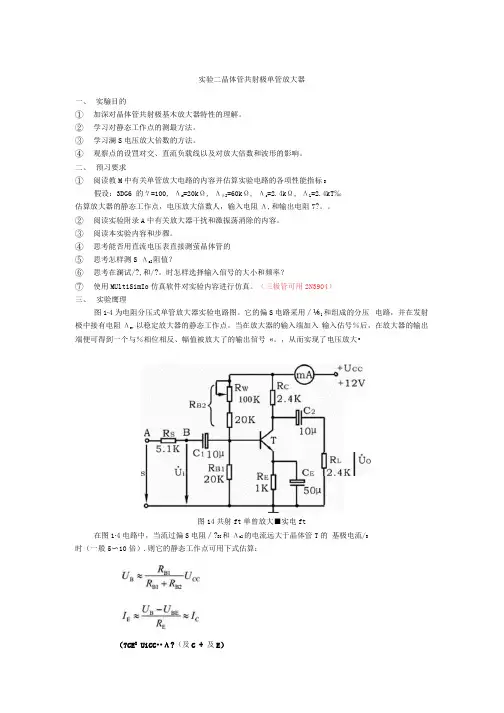

模拟电子线路实验实验二晶体管共射极单管放大器【实验名称】晶体管共射极单管放大器【实验目的】1.学习单管放大器静态工作点的测量方法。
2.学习单管放大电路交流放大倍数的测量方法。
3.了解放大电路的静态工作点对动态特性的影响。
4.熟悉常用电子仪器及电子技术实验台的使用。
【预习要点】1.复习课件中有关单管放大电路工作点稳定问题的内容。
2.放大电路输出信号波形在哪些情况下可能产生失真？应如何消除失真？【实验仪器设备】【实验原理】实验电路图如图2-1所示。
温度的变化会导致三极管的性能发生变化，致使放大器的工作点发生变化，R和射极电阻影响放大器的正常工作。
图2-1所示电路中通过增加下偏置电阻B2R来改善直流工作点的稳定性，其工作原理如下：E图2-1 分压偏置共射极放大电路①利用B1R 和B2R 的分压作用固定基极电压V B 。
当B1R 、B2R 选择适当，满足I B1>> I B 时，有B2B CC B1B2R V V R R =+式中B1R 、B2R 和CC V 都是固定的，不随温度变化，所以基极电位V B 基本上为一定值。
②通过E R 的负反馈作用，限制C I 的改变，使工作点保持稳定。
具体稳定过程如下：CT ︒I电容C 1、C 2有隔直通交的作用，C 1滤除输入信号的直流成份，C 2滤除输出信号的直流成份。
射极电容C E 在静态时稳定工作点；动态时短路R E ，增大放大倍数。
当流过偏置电阻B1R (b1R 和电位器W R 的阻值和)的电流I B1远大于晶体管的基极电流B I (一般5～10倍)，基极电压V B 远大于V BE 时，它的静态工作点可用下式估算B1B CC B1B2R V V R R =+B BEC E E=V V I I R ≈－ CE CC C C E =(+)V V I R R －当放大器的输入端加交流输入信号i v 后，基极回路便有交流输入b i 产生，经过放大在集电极回路产生β倍的c i ，同时在负载输出o c L 'v i R =，从而实现了电压放大。

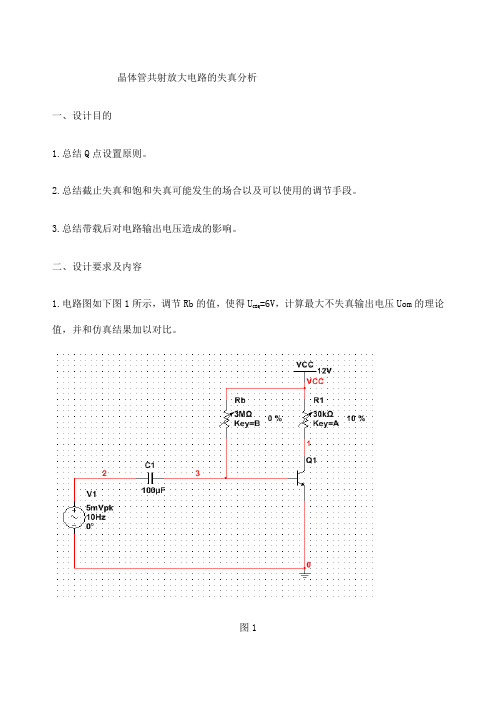

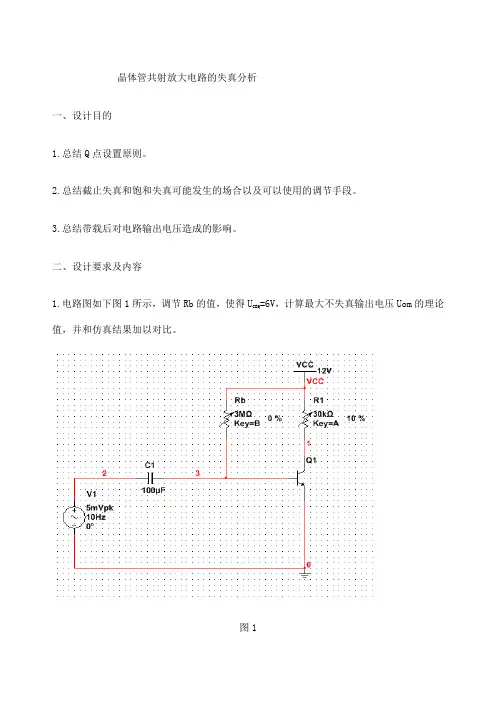

晶体管共射放大电路的失真分析一、设计目的1.总结Q点设置原则。
2.总结截止失真和饱和失真可能发生的场合以及可以使用的调节手段。
3.总结带载后对电路输出电压造成的影响。
二、设计要求及内容1.电路图如下图1所示，调节Rb的值，使得U=6V，计算最大不失真输出电压Uom的理论CEQ值，并和仿真结果加以对比。
图1调节Rb的值，使得U=6V，如下图2，这时Rb的值为560.4K?。
CEQ图2图解法:当小信号幅值增大到5.23mV时，总谐波失真约为5%。
这时输出波形发生饱和失真，如下图：继续增大小信号到20mV时，输出波形发生饱和失真，如下图：这时输出电压波形底部峰值为3.588V，所以最大不失真电压为Uom=3.588/√2=2.54V。
仿真结果与理论分析结果有较大的误差。
2.元件和参数如下图设置，请完成:(1) 空载时电路会发生什么失真? 请做图解法的理论分析，并用仿真验证。
(2) 若电路带载(S1闭合)，该失真会消除吗? 输出电压会怎样变化? 请做图解法从负载线变化的角度做理论分析，并用仿真验证。
(3) 如何消除此失真，请做图解法理论分析，并用仿真验证。
图解法：理论上分析其直流工作点，由Vcc=IBQ *Rb+UBEQ,Vcc=ICQ*Rc+UCEQ，ICQ=βIBQ，三式联立解得，UCEQ =10.87V, IBQ=3.77uA, ICQ=377uA则当开关断开时，理论上应该是先发生顶部失真，即截止失真。
（1）开关断开时,Q点如下:开关闭合时,Q点如下:由以上的图可知,闭合开关,带载后对直流工作点没有影响。
空载时输出波形如下:由上图可知空载时电路会发生截止失真。
（2）电路带载（开关闭合）后，截止失真不会消除，输出电压幅值减半。
图解法：从理论上分析，带载后由于交流负载线变化，在横轴上的截距变成: UCEQ + ICQ*(R1//R2）=10.86+0.57=11.43V，输出波形上半部分还是不能完全在放大区，所以理论上不可能消除截止失真。

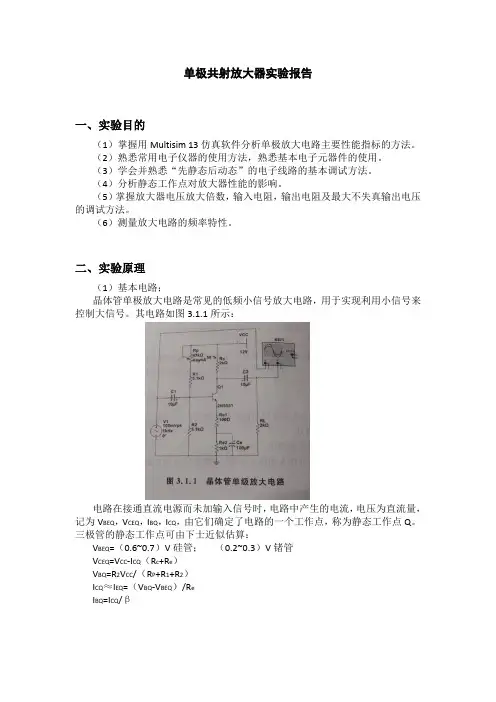

单极共射放大器实验报告一、实验目的（1）掌握用Multisim 13仿真软件分析单极放大电路主要性能指标的方法。
（2）熟悉常用电子仪器的使用方法，熟悉基本电子元器件的使用。
（3）学会并熟悉“先静态后动态”的电子线路的基本调试方法。
（4）分析静态工作点对放大器性能的影响。
（5）掌握放大器电压放大倍数，输入电阻，输出电阻及最大不失真输出电压的调试方法。
（6）测量放大电路的频率特性。
二、实验原理（1）基本电路；晶体管单极放大电路是常见的低频小信号放大电路，用于实现利用小信号来控制大信号。
其电路如图3.1.1所示：电路在接通直流电源而未加输入信号时，电路中产生的电流，电压为直流量，记为V BEQ，V CEQ，I BQ，I CQ，由它们确定了电路的一个工作点，称为静态工作点Q。
三极管的静态工作点可由下士近似估算：V BEQ=（0.6~0.7）V硅管；（0.2~0.3）V锗管V CEQ=V CC-I CQ（R c+R e）V BQ=R2V CC/（R P+R1+R2）I CQ≈I EQ=（V BQ-V BEQ）/R eI BQ=I CQ/β（2）最佳静态工作点的调整和测量；放大器静态工作点的选择是指对三极管集电极电流I C或V CE的调整与测试。
实际工作中往往通过调节基极偏置电阻的大小，观察输出波形的变化，来调节静态工作点。
当输入电压逐渐增大时，若输出波形正负同时出现削波现象，即表明此时放大电路的静态工作点选择合适，此时放大电路动态范围最大。
如图 3.1.2所示：（3）放大倍数的测量；电压放大倍数是指放大器的输出电压V o与输入电压V i之比，其值与负载R L 有关，是衡量电路放大能力的指标。
A V=V o/V i（4）输入电阻和输出电阻的测量；1、输入电阻：输入电阻指从放大器输入端看进去的等效电阻，它表明放大器对信号源的影响程度。
计算方法为：R i=V i/I i=V i/(V R/R)=V i R/（V S-V i）2、输出电阻：输出电阻指从放大器输入端看进去的信号源的等效电阻，用来描述信号输出的方式和带负载的能力。
晶体管共射极单管放⼤器实验报告实验⼆晶体管共射极单管放⼤器⼀、实验⽬得1、学会放⼤器静态⼯作点得调试⽅法,分析静态⼯作点对放⼤器性能得影响。
２、掌握放⼤器电压放⼤倍数、输⼊电阻、输出电阻及最⼤不失真输出电压得测试⽅法。
3、熟悉常⽤电⼦仪器及模拟电路实验设备得使⽤。
⼆、实验原理图２－１为电阻分压式⼯作点稳定单管放⼤器实验电路图。
它得偏置电路采⽤RＢ1与ＲＢ2组成得分压电路,并在发射极中接有电阻R E,以稳定放⼤器得静态⼯作点。
当在放⼤器得输⼊端加⼊输⼊信号uｉ后，在放⼤器得输出端便可得到⼀个与u i相位相反,幅值被放⼤了得输出信号u0，从⽽实现了电压放⼤。
图2－1 共射极单管放⼤器实验电路在图2-1电路中，当流过偏置电阻ＲＢ1与R B2得电流远⼤于晶体管T 得基极电流ＩＢ时（⼀般5～10倍)，则它得静态⼯作点可⽤下式估算U CE＝U CC-I C（R C+ＲE+R F１）电压放⼤倍数输⼊电阻R i＝ＲB１// R B２//[r be+(１+β)R F1 ]输出电阻RＯ≈R C由于电⼦器件性能得分散性⽐较⼤，因此在设计与制作晶体管放⼤电路时,离不开测量与调试技术。
在设计前应测量所⽤元器件得参数，为电路设计提供必要得依据,在完成设计与装配以后,还必须测量与调试放⼤器得静态⼯作点与各项性能指标。
⼀个优质放⼤器,必定就是理论设计与实验调整相结合得产物。
因此,除了学习放⼤器得理论知识与设计⽅法外，还必须掌握必要得测量与调试技术。
放⼤器得测量与调试⼀般包括：放⼤器静态⼯作点得测量与调试,消除⼲扰与⾃激振荡及放⼤器各项动态参数得测量与调试等。
1、放⼤器静态⼯作点得测量与调试1) 静态⼯作点得测量测量放⼤器得静态⼯作点,应在输⼊信号ｕi=0得情况下进⾏, 即将放⼤器输⼊端与地端短接,然后选⽤量程合适得直流毫安表与直流电压表，分别测量晶体管得集电极电流ＩＣ以及各电极对地得电位ＵB、U C与U E。
⼀般实验中,为了避免断开集电极,所以采⽤测量电压U Ｅ或U C,然后算出I C得⽅法,例如,只要测出U E，即可⽤算出IＣ（也可根据,由U C确定ＩC），同时也能算出UＢE＝U B-U E,U CＥ=UＣ－ＵE。
晶体管共射极放大电路一、实验目的1、 学习放大电路静态工作点的测试及调整方法，分析静态工作点对放大器性能的影响。
2、 掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。
3、 熟悉常用电子仪器及模拟电路实验设备的使用。
二、实验原理图2－1为电阻分压式工作点稳定单管放大器实验电路图。
它的偏置电路采用R B1和R B2组成的分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。
当在放大器的输入端加入输入信号u i 后，在放大器的输出端便可得到一个与u i 相位相反，幅值被放大了的输出信号u 0，从而实现了电压放大。
图1－1 共射极单管放大器实验电路在图2－1电路中，当流过偏置电阻R B1和R B2 的电流远大于晶体管T 的基极电流I B 时（一般5～10倍），则它的静态工作点可用下式估算CCB2B1B1B U R R R U +≈ （1-1）（1-2）U CE ＝U CC －I C （R C ＋R E ） （1-3） 电压放大倍数beLC V r R R βA // -= （1-4）C EBEB E I R U U I ≈-≈输入电阻 R i ＝R B1 / R B2 / r be （1-5） 输出电阻 R O ≈R C （1-6）由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量和调试技术。
在设计前应测量所用元器件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各项性能指标。
一个优质放大器，必定是理论设计与实验调整相结合的产物。
因此，除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。
放大器的测量和调试一般包括：放大器静态工作点的测量与调试，消除干扰与自激振荡及放大器各项动态参数的测量与调试等。
1、 放大器静态工作点的测量与调试 1) 静态工作点的测量测量放大器的静态工作点，应在输入信号u i ＝0的情况下进行， 即将放大器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流I C 以及各电极对地的电位U B 、U C 和U E 。
一般实验中，为了避免断开集电极，所以采用测量电压U E 或U C ，然后算出I C 的方法，例如，只要测出U E ，即可用EE E C R U I I =≈算出I C （也可根据CCCC C R U U I -=，由U C 确定I C ），同时也能算出U BE ＝U B －U E ，U CE ＝U C －U E 。
为了减小误差，提高测量精度，应选用内阻较高的直流电压表。
2) 静态工作点的调试放大器静态工作点的调试是指对管子集电极电流I C （或U CE ）的调整与测试。
静态工作点是否合适，对放大器的性能和输出波形都有很大影响。
如工作点偏高，放大器在加入交流信号以后易产生饱和失真，此时u O 的负半周将被削底，如图2－2(a)所示；如工作点偏低则易产生截止失真，即u O 的正半周被缩顶（一般截止失真不如饱和失真明显），如图2－2(b)所示。
这些情况都不符合不失真放大的要求。
所以在选定工作点以后还必须进行动态调试，即在放大器的输入端加入一定的输入电压u i ，检查输出电压u O 的大小和波形是否满足要求。
如不满足，则应调节静态工作点的位置。
(a) (b)图1－2 静态工作点对u O 波形失真的影响改变电路参数U CC 、R C 、R B （R B1、R B2）都会引起静态工作点的变化，如图2－3所示。
但通常多采用调节偏置电阻R B2的方法来改变静态工作点，如减小R B2，则可使静态工作点提高等。
图1－3 电路参数对静态工作点的影响最后还要说明的是，上面所说的工作点“偏高”或“偏低”不是绝对的，应该是相对信号的幅度而言，如输入信号幅度很小，即使工作点较高或较低也不一定会出现失真。
所以确切地说，产生波形失真是信号幅度与静态工作点设置配合不当所致。
如需满足较大信号幅度的要求，静态工作点最好尽量靠近交流负载线的中点。
2、放大器动态指标测试放大器动态指标包括电压放大倍数、输入电阻、输出电阻、最大不失真输出电压（动态范围）和通频带等。
1) 电压放大倍数A V 的测量调整放大器到合适的静态工作点，然后加入输入电压u i ，在输出电压u O 不失真的情况下，用交流毫伏表测出u i 和u o 的有效值U i 和U O ，则i0V U U A =（1-7）2) 输入电阻R i 的测量为了测量放大器的输入电阻，按图2－4 电路在被测放大器的输入端与信号源之间串入一已知电阻R ，在放大器正常工作的情况下， 用交流毫伏表测出U S 和U i ，则根据输入电阻的定义可得RU U U RU U I U R iS i R i ii i -===图1－4 输入、输出电阻测量电路测量时应注意下列几点:① 由于电阻R 两端没有电路公共接地点，所以测量R 两端电压 U R 时必须分别测出U S 和U i ，然后按U R ＝U S －U i 求出U R 值。
② 电阻R 的值不宜取得过大或过小，以免产生较大的测量误差，通常取R 与R i 为同一数量级为好，本实验可取R ＝1～2KΩ。
3) 输出电阻R 0的测量按图2-4电路，在放大器正常工作条件下，测出输出端不接负载 R L 的输出电压U O 和接入负载后的输出电压U L ，根据OLO L L U R R R U +=（1-8）即可求出LLO O 1)RU U (R -= （1-9）在测试中应注意，必须保持R L 接入前后输入信号的大小不变。
4) 最大不失真输出电压U OPP 的测量（最大动态范围）如上所述，为了得到最大动态范围，应将静态工作点调在交流负载线的中点。
为此在放大器正常工作情况下，逐步增大输入信号的幅度，并同时调节R W （改变静态工作点），用示波器观察u O ，当输出波形同时出现削底和缩顶现象（如图2－5）时，说明静态工作点已调在交流负载线的中点。
然后反复调整输入信号，使波形输出幅度最大，且无明显失真时，用交流毫伏表测出U O （有效值），则动态范围等于0U 22。
或用示波器直接读出U OPP 来。
图 1－5 静态工作点正常，输入信号太大引起的失真5) 放大器幅频特性的测量放大器的幅频特性是指放大器的电压放大倍数A U 与输入信号频率f 之间的关系曲线。
单管阻容耦合放大电路的幅频特性曲线如图2－6所示，A um 为中频电压放大倍数，通常规定电压放大倍数随频率变化下降到中频放大倍数的2/1倍，即0.707A um 所对应的频率分别称为下限频率f L 和上限频率f H ，则通频带f BW ＝f H －f L放大器的幅率特性就是测量不同频率信号时的电压放大倍数A U 。
为此，可采用前述测A U 的方法，每改变一个信号频率，测量其相应的电压放大倍数，测量时应注意取点要恰当，在低频段与高频段应多测几点，在中频段可以少测几点。
此外，在改变频率时，要保持输入信号的幅度不变，且输出波形不得失真。
3DG 9011(NPN)3CG 9012(PNP) 9013(NPN)图 1－6 幅频特性曲线 图1－7晶体三极管管脚排列三、实验设备与器件1、＋12V 直流电源2、函数信号发生器3、双踪示波器4、交流毫伏表5、直流电压表6、直流毫安表7、频率计8、万用电表9、晶体三极管3DG6×1(β＝50～100)或9011×1 （管脚排列如图2－7所示） 电阻器、电容器若干四、实验内容实验电路如图1－1所示。
为防止干扰，各仪器的公共端必须连在一起，同时信号源、交流毫伏表和示波器的引线应采用专用电缆线或屏蔽线，如使用屏蔽线，则屏蔽线的外包金属网应接在公共接地端上。
1、调试静态工作点输入端先不加正弦交流信号，接通＋12V 电源、调节R W ，使I C ＝2.0mA （即CR U ＝4.8V ） ，用直流电压表测U B 、U E 、U C 的值。
记入表2－1。
表1-1 I C ＝2mA （CR U＝4.8V ）2、测量电压放大倍数在放大器输入端（A 对地）加入频率为1KHz 的正弦信号u S ，调节函数信号发生器的输出旋钮，使放大器输入电压（B 对地）U i 10mV ，同时用示波器观察放大器输出电压u O 波形，在波形不失真的条件下用交流毫伏表测量下述三种情况下的U O 值，并用双踪示波器观察u O 和u i 的相位关系，记入表2－2。
观察记录一组u O 和u 1波形3、观察静态工作点对电压放大倍数的影响置R C ＝2.4KΩ，R L ＝∞，U i 适量，调节R W ，用示波器监视输出电压波形，在u O 不失真的条件下，测量数组I C 和U O 值，记入表2－3。
测量I C时，要先将信号源输出旋钮旋至零（即使U i＝0）。
4、观察静态工作点对输出波形失真的影响置R C＝2.4KΩ，R L＝2.4KΩ，u i＝0，调节R W使I C＝2.0mA，测出U CE值，再逐步加大输入信号，使输出电压u0足够大但不失真。
然后保持输入信号不变，分别增大和减小R W，使波形出现失真，绘出u0的波形，并测出失真情况下的I C和U CE值，记入表2－4中。
每次测I C和U CE值时都要将信号源的输出旋钮旋至零。
u0波形5、测量最大不失真输出电压置R C＝2.4KΩ，R L＝2.4KΩ，按照实验原理2.4)中所述方法，同时调节输入信号的幅度和电位器R W，用示波器和交流毫伏表测量U OPP及U O值，记入表2－5。
6、测量输入电阻和输出电阻置R C＝2.4KΩ，R L＝2.4KΩ，I C＝2.0mA。
输入f＝1KHz的正弦信号，在输出电压u o 不失真的情况下，用交流毫伏表测出U S，U i和U L记入表2-6。
保持U S不变，断开R L，测量输出电压U o，记入表2-6。
7、测量幅频特性曲线取I C＝2.0mA，R C＝2.4KΩ，R L＝2.4KΩ。
保持输入信号u i的幅度不变，改变信号源频率f，逐点测出相应的输出电压U O，记入表2－7。
表1－7 U i＝mV为了信号源频率f取值合适，可先粗测一下，找出中频范围，然后再仔细读数。
说明：本实验内容较多，其中一些可作为选作内容。
五、实验报告1、列表整理测量结果，并把实测的静态工作点、电压放大倍数、输入电阻、输出电阻之值与理论计算值比较（取一组数据进行比较），分析产生误差原因。
2、总结R C，R L及静态工作点对放大器电压放大倍数、输入电阻、输出电阻的影响。
3、讨论静态工作点变化对放大器输出波形的影响。
4、能否用直流电压表直接测量晶体管的U BE？为什么实验中要采用测U B、U E，再间接算出U BE的方法？5、当调节偏置电阻R B2，使放大器输出波形出现饱和或截止失真时，晶体管的管压降U CE怎样变化？6、在测试A V，R i和R O时怎样选择输入信号的大小和频率？为什么信号频率一般选1KHz，而不选100KHz或更高？7、测试中，如果将函数信号发生器、交流毫伏表、示波器中任一仪器的二个测试端子接线换位（即各仪器的接地端不再连在一起），将会出现什么问题？。
