高层建筑给水排水管道安装

-*给水排水管道敷设规范及要求（整理的很全面）1给水管道的敷设及管材室内给水管道的敷设、布置应严格按照建筑给排水设计规范（G B-50015-2003 ）的要求进行，建筑室内管道布置和敷设原则如下：（1）室内生活给水管道宜布置成枝状管网，单向供水。

（2）室内给水管道不应穿越变配电房、电梯机房、通信机房、大中型计算机房、计算机网络中心、音像库房等遇水会损坏设备和引发事故的房间，并应避免在生产设备上方通过。

室内给水管道的布置，不得妨碍生产操作、交通运输和建筑物的使用。

（3）室内给水管道不得布置在遇水会引起燃烧、爆炸的原料、产品和设备的上面。

（4）埋地敷设的给水管应避免布置在可能受重物压坏处。

管道不得穿越生产设备基础，在特殊情况下必须穿越时，应采取有效的保护措施。

（5）给水管道不得敷设在烟道、风道、电梯井内、排水沟内。

给水管道不宜穿越橱窗、壁柜、给水管道不得穿过大便槽和小便槽，且立管离大、小便槽端部不得小于 0.5m 。

（6）给水管道不宜穿越伸缩缝、沉降缝、变形缝。

如必须穿越时，应设置补偿管道伸缩和剪切变形的装置。

（7）塑料给水管道在室内宜暗设。

明设时立管应布置在不易受撞击处，如不能避免时，应在管外加保护措施。

塑料给水管道不得与水加热器或热水炉直接连接，应有不小于0.4m 的金属管段过渡。

（8）室内给水管道上的各种阀门，宜装设在便于检修和便于操作的位置。

（9）建筑物内埋地敷设的生活给水管与排水管之间的最小净距，平行埋设时不应小于 0.5m ；交叉埋设时不应小于 0.15m ，且给水管道应在排水管的上面。

（10）给水管的伸缩补偿装置，应按直线长度、管材的线膨胀系数、环境温度和管内水温的变化、管道节点的允许位移量等因素经计算确定。

应尽量利用管道自身的折角补偿温度变形。

（11）当给水管道结露会影响环境，引起装饰、物品等受损害时，给水管道应作防结露保冷层，防结露保冷层的计算和构造，按现行的《设备及管道保冷技术通则》执行。

探讨高层建筑给排水管道的安装技术[摘要]：本文通过笔者的实践工作经验，对高层建筑的给排水管道安装流程和相关问题的处理概述，且对其的安全操作规章制度作出简单的叙述，确保其安装质量，对于今后的高层建筑的给排水管道安装技术作出论述。

仅供参考。

[关键词]：高层建筑给排水安装施工中图分类号：u208.3 文献标识码：u 文章编号：1009-914x（2012）32- 0484-021、高层建筑给排水管道安装施工流程熟悉图纸和有关技术资料→施工测量放线→沟槽开挖及管沟砌筑→配合土建预留孔洞及预埋铁件→管件加工制作→支架制作及安装→管道预制及组成→管道敷设安装→管道与设备连接→自控仪表及其管道安装→试压及清（吹）洗→防腐和保温→调试和试运转→竣工验收。

2、给水管道的安装施工2.1给水管道的敷设给水立管一般设在管道井内，可与排水立管同井。

在阀门的安装高度位置设检修门，管道井的尺寸一般为500 mm×300 mm，水表采用自动计量水表。

高层住宅建筑的给水立管一般设在电梯间的管道井内。

横管敷设在现浇板内时，横管在土建专业绑扎楼板钢筋时预装，随楼板浇筑混凝土埋在楼板中，但在浇筑混凝土前管道必须试压合格，管道防腐也应该做好。

此种方式要求水暖工与土建专业密切配合，施工中难度较大。

管道敷设在建筑地面内的作法在工程中采用得较多，但要求建筑面层有一定厚度。

管道敷设在板面预留的管槽中，管槽在土建施工楼板时预留，管道安装完毕后用水泥砂浆抹平。

管道敷设在结构板面下，管道沿板下阴角敷设，在管道穿梁时应预留孔洞。

此种管道设置不破坏墙板，施工配合容易，管道安装方便，不足之处为装饰不理想影响整体的美观。

管道敷设在隔墙内，在砌隔墙时留设管槽，或在隔墙上剔出管槽，将管道敷设其中，是最常用的暗装管道的方法，应注意的是在阀门暗装时应将阀门手柄留在墙外。

2.2排水管道的敷设排水立管设在建筑物的外墙上，现在南方城市已广泛采用，立管上的检查口因为设置在室外不能同设在室内的检查口一样清掏方便。

浅谈高层民用建筑给排水管道安装技术[摘要]随着人们生活水平的不断提高，人们对建筑内部的各种设施的要求也越来越高，高层居民的排水问题直接影响到日常生活的重要，所以一定要在排水管道的安装工程质量上非常重视，在安装排水管道施工前要做到建前准备和检查、施工中监督、施工完成后核查，达到一个良好的使用效果和相关的质量标准，让高层民用建筑排水工程万无一失。

[关键词]高层建筑管道排水工程监理质量控制中图分类号：tg981 文献标识码：a 文章编号：1009-914x（2013）17-384-01一、针对高层民用建筑的工程施工情况要提前准备工作工作人员在施工前必须先熟悉安装管网的要求，必须亲自到现场考察、搜索相关资料，按照施工排水图，仔细研究施工图，了解相关的图集、让自己有一个大概的想像，才能在施工过程中方便检查。

监理人员在施工前要有甲方要求、建设局、国土规划局、消防局、环保部门等上级主管部门的批示、地形图、地质情况、室外给水、污水、雨水等资料，给水资料包括：市政管网接管点的位里、管径、标高、水压、附近道路上的市政室外消火栓等.污水资料包括：市政管网接管点的位置、管径、标高、排向、是否要设化粪池和隔油池、合流制还是分流制，另外对种要求、红线范围、建筑平剖面也要有一个全面的了解.对外部管网资料还要了解是实际资料还是只是规划的，是否为竣工资料，这对下一步的设计有重要的指导作用设备安装前应对现场做资料收集，尽量做到前期的完善准备工作。

二、监理人员在施工重要做到将检查融入施工中监理工作人员一定要保证所有的施工经过审核认可，结果测试过关，根据设计的要求要保证材料的规格质量。

监理人员一定要对地下和屋顶水箱的检查：因为高层建筑的管线设备通常都是安装在地下室，所以一定要好好预留统计排水工作，一定要有检查人员来注意管道的相互重叠，保证管站的独立性、要随时沟通和调整屋顶水箱排水的困难之处，保证排水功能。

施工人员一定做到所有环节检查：排水管理的高度、接头处理、设备位置、设备与管道之间的尺寸配合、已经安装好的保护工作、管理看不到的位置的质量检查、排水管道等所有设备的质量检查、排水管道的大小、、尺寸的规格。

高层住宅建筑给排水施工方法1、预留、预埋工程1）认真熟悉施工图纸，对施工图上的重点和难点做出各种记录，并绘制好预留、预埋施工图，进行深化设计，报建设单位和监理单位专业工程师审核，在审核无误后方可使用。

2）根据审核后的预留、预埋施工图，将各种需要预埋的套管和预留洞的材料准备到位。

3）随土建进度施工，进行预留、预埋。

一次预留、预埋时根据图纸在模板上作好记号，核对无误后才能安装套管和预留洞，在梁上的排水套管定位时要吊垂线。

在套管位置用油漆在模板上打上记号，预留、预埋完后再认真复查，无错埋和漏埋后方可灌砼。

在后砌墙上的套管随土建砌砖的进度进行预埋。

4）土建在砼浇灌时必须安排专人看护，以免预埋套管和预留洞被破坏或灌浆。

5）模板拆除后，及时安排工人清理干净洞，为以后安装作好前期准备，并作好复测记录。

2、室内生活给水工程⑴材料、配件入场检验及贮运：1）、检查管材和管件是否符合设计及技术规范的要求，是否附有质量检验部门的产品合格证，是否具备有关卫生、建材等部门的认证文件。

2）、管材和管件上应标明规格、公称压力和生产厂名或商标，包装上应标有批号、数量、生产日期和检验代号。

3）、搬运管材和管件时，小心轻放，避免油污，严禁剧烈撞击、与尖锐物品碰撞和抛、摔、滚、拖。

4）、库房内的管材必须水平堆放在专用库房内。

（2）、钢塑复合管安装施工工艺流程：梁、板预留洞T安装准备T预制加工T支架安装T干管安装T立管安装T支管安装T管道试压T洞封堵T管道冲洗、消毒T系统调试。

1）、钢塑复合管支架安装（详后支架安装）2 ）、钢塑复合管安装钢塑复合管安装先安装立管、后安装室内的水平支管。

立管管径为DN80~DN50 ,管道连接采用钢塑复合管专用管件丝扣连接。

钢塑复合管下料时用钢锯对其进行下料。

①、钢塑复合管在穿墙、穿梁和穿楼板处，应按要求设置钢套管或塑料套管。

安装在楼板内的套管应高出完成地面20mm ，安装在卫生间或厨房内的套管应高出完成地面50mm ，底部与楼板底相平。

谈高层建筑给排水管道安装技术摘要：随着高层建筑逐渐成为城市建筑的主流，高层建筑的基础建设得到了广泛关注。

给排水工程与用户的生活息息相关，因此，加强高层建筑给排水管道安装技术的研究和探讨具有重要意义。

关键词：高层建筑；给排水；管道；安装技术一、前言文章对建筑给排水管道的安装施工流程进行了简要介绍，对高层建筑给排水管道安装施工技术要点分析进行了阐述，通过分析，并结合自身实践经验和相关理论知识，对高层建筑给排水管道安装中的常见质量通病及防范措施进行了探讨。

二、建筑给排水管道的安装施工流程第一步：做好施工前的准备工作：如管材检测，工器具准备、仔细查看设计图纸、图纸会审记录熟悉相关要求和技术标准；第二步：将给排水图与土建图核对确定各预留孔洞位位置及标高；第三步：按设计要求及施工图纸进行施工现场测量放线；确定各管道标高位置避免管道交叉碰撞；第四步，认真检查各管件及支撑件的质量、型号、材质是否符合要求；第五步：开挖沟槽，并砌管沟；第六步：按施工图及规范要求现场制作管道支架并安装；第七步：按现场实测尺寸下料预制加工管子如：开槽、铰丝、焊接、热熔等；将预制好的管道安装；第八步，认真安装自控仪表及其有关的管道；第九步，进行压力测试，清洗管道；第九步，对给排水系统进行调试；最后，竣工验收。

三、高层建筑给排水管道安装施工技术要点分析1.测量放线我们在对沟槽进行开挖之前，不仅需要专业的机械测量设备，还需要专业的技术人员进行现场测量，只有合理确定了控制桩的位置，并通过了专业人员的审查，才会保证市政工程的正常进行。

在这个过程中，我们需要注意的是在对沟槽进行测量的时候，一定要保证管道能够铺放于中间的位置，每隔十几米的地方，都要做好标记，同时还要采取相应的防护措施，保证工程的顺利进行。

2.管基制作验槽、支模完成后是对管基的浇筑。

施工前不能使槽基础暴露的时间太长，保证基础表面的清洁。

同时考虑影响混凝土运输、振捣、养护等多方面的因素。

高层建筑给排水设计施工及管道安装施工工艺摘要：给排水设计是对业主的日常生活和健康是否有影响的重要环节，科学规范的给排水设计不但可以保证小区的用水稳定、健康，而且可以有效地防止火灾事故的发生。

所以，对给水管线布局与材料选择的关键问题进行深入的研究，对提高其科学、规范、安全、实用等方面都有很大的指导作用。

关键词：高层建筑；给排水设计；管道安装施工工艺引言：目前我国的城市规划中，大部分的建筑物都是高楼大厦，因此，高层建筑的建设可以极大的提高土地的利用效率，而高层建筑的施工则相对困难，所以在设计时，需要对建筑物的总体构造特点进行全面的分析，合理的布置，以确保其功能最大化。

同时，设计单位要加强对给排水的设计，采用科学、规范的方法，不断提高设计水平，确保高层建筑的安全运行。

一、高层建筑给排水管道设计思路和布置原则在进行高层建筑的给水管线的设计时，必须按照下列的设计思想进行。

(1)根据施工现场给排水系统的特性，进行合理布置。

(2)在有压力的情况下，使管道不受压力。

(3)一条单排水管，两条双排水管。

(4)将管线埋入浅层。

(5)使用具有柔性的材料导管。

(6)在邻近管线的埋设高度接近的情况下，应采取大开槽的方式。

在对居民住宅的给水管线进行整体布局时，必须遵守下列基本的布局原则。

(1)为了防止彼此的干扰，在相同平面上的管路不能重叠。

(2)在主楼或路的中轴线上尽可能不要设置管线。

(3)在排水管布局时，要注意相互之间的关系和相互影响，例如饮水管路要与下水道保持一定距离。

(4)主管应该离支管多的一面近。

(5)管线的埋设深度必须符合有关设计规范，以防止外力损坏管线。

(6)架空管线不得对建筑物的照明及住户的正常使用造成影响。

(7)管道在遇到道路或铁路等障碍物时，必须与其中线垂直。

二、高层建筑给排水设计1、建筑给水系统的供水方式有很多种，在具体的设计中，应结合建筑的实际情况，选用最合适的给水方案。

目前常用的供水方式有减压供水、气压罐供水、高水箱供水、无水箱变频水泵供水。

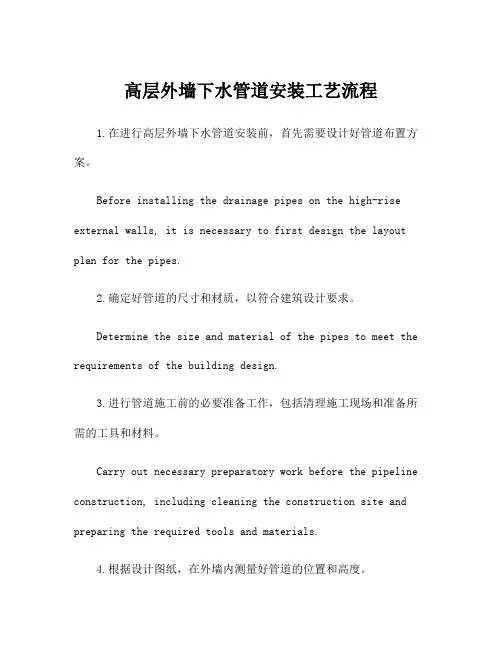

高层外墙下水管道安装工艺流程1.在进行高层外墙下水管道安装前，首先需要设计好管道布置方案。

Before installing the drainage pipes on the high-rise external walls, it is necessary to first design the layout plan for the pipes.2.确定好管道的尺寸和材质，以符合建筑设计要求。

Determine the size and material of the pipes to meet the requirements of the building design.3.进行管道施工前的必要准备工作，包括清理施工现场和准备所需的工具和材料。

Carry out necessary preparatory work before the pipeline construction, including cleaning the construction site and preparing the required tools and materials.4.根据设计图纸，在外墙内测量好管道的位置和高度。

Measure the position and height of the pipes inside the external wall according to the design drawings.5.进行管道支架的安装，确保支架牢固可靠。

Install pipe supports to ensure their firmness and reliability.6.制作好管道连接件，并进行连接。

Make pipe fittings and make connections.7.将管道沿着外墙进行固定，确保其水平和垂直。

Fix the pipes along the external wall to ensure their horizontal and vertical alignment.8.进行管道的水压测试，以确保管道连接处不漏水。
