高强土工格栅铺设施工方案1. 引言本文档旨在介绍高强土工格栅铺设施工方案。

高强土工格栅是一种用于土石工程的新型材料，具有良好的拉伸强度和抗刺穿能力，能够有效加固土体结构，提高整体稳定性。

本文档将详细介绍高强土工格栅的施工步骤、要求和注意事项。

2. 施工步骤2.1 地面准备工作在进行高强土工格栅铺设之前，需要对工程现场进行必要的地面准备工作。

具体步骤包括：1.清除工程现场上的杂物和压实表层土。

确保施工区域的表面平坦、干燥并清洁。

2.对地面进行必要的平整处理，修复地面的凹凸不平。

3.若施工地区存在较大的土质差异，可以考虑进行土壤改良和加固。

2.2 格栅尺寸测量和裁剪1.根据设计要求，测量施工区域的尺寸，确定高强土工格栅的长度和宽度。

2.根据测量的尺寸，使用合适的工具进行高强土工格栅的裁剪，确保其能完全覆盖施工区域。

2.3 格栅铺设1.将裁剪好的高强土工格栅铺设在准备好的地面上，按照设计要求进行排列和布局。

2.格栅之间的接缝要保持一定的重叠量，通常为10-20厘米，以确保格栅的整体性能。

3.使用推土机或手动滚压机等工具对格栅进行压实，确保其与地面紧密贴合。

2.4 格栅固定和连接1.在格栅的边缘和角落处，使用固定钉或类似物将格栅固定在地面上，防止其移动。

2.对于大面积的格栅铺设，需要将相邻的格栅进行连接，可以使用焊接、钉子或绳索等方式进行连接。

2.5 格栅表面处理1.格栅铺设完毕后，应对其表面进行处理，以增加其抗紫外线、抗老化和抗腐蚀等性能。

2.可使用喷涂或刷涂等方式进行表面处理，选择合适的材料和涂层。

3. 施工要求进行高强土工格栅铺设时，需要满足以下要求：1.施工人员应熟悉高强土工格栅的性能和规格要求，并按照相关标准进行操作。

2.施工前应对施工现场进行细致的勘测和设计，确保格栅的尺寸和布局符合要求。

3.格栅的铺设和固定应牢固可靠，确保其在使用过程中不易移动和变形。

4.格栅的铺设和接缝处理应平直、整齐，并与地面紧密贴合，避免出现松动和空隙。

公路工程土工合成材料土工格栅第4部分土工格栅是一种由塑料或橡胶等材料制成的土工合成材料，用于加固和增强土壤的承载力和稳定性。

在公路工程中，土工格栅被广泛应用于路基加固、软基处理、防护工程等方面。

本文将详细介绍土工格栅的种类、特点及在公路工程中的应用。

一、土工格栅的种类土工格栅根据材料的不同可分为塑料土工格栅和橡胶土工格栅两大类。

1. 塑料土工格栅：塑料土工格栅主要由聚丙烯（PP）或高密度聚乙烯（HDPE）等材料制成。

它具有良好的耐久性、抗老化性和抗化学侵蚀性能，能够长期保持其力学性能。

塑料土工格栅具有较高的抗拉强度和刚度，能够有效地抵抗土体的拉伸和变形，提高土壤的承载力和抗剪强度。

2. 橡胶土工格栅：橡胶土工格栅采用橡胶材料制成，具有良好的弹性和耐久性。

橡胶土工格栅具有较高的抗拉强度和抗变形性能，能够有效地增强土体的稳定性和承载能力。

橡胶土工格栅适用于较为复杂的地质条件和高荷载要求的公路工程。

二、土工格栅的特点土工格栅具有以下几个特点：1. 高强度：土工格栅具有较高的抗拉强度和刚度，能够有效地抵抗土体的拉伸和变形，提高土壤的承载能力。

2. 耐久性：土工格栅具有良好的耐久性和抗老化性能，能够长期保持其力学性能，适应各种恶劣的环境条件。

3. 透水性：土工格栅具有一定的透水性，能够允许土壤中的水分自由渗透，减少地下水位的升高和地基的液化。

4. 适应性：土工格栅可以根据工程需要进行定制，适应不同地质条件和荷载要求，提供灵活的工程解决方案。

三、土工格栅在公路工程中的应用土工格栅在公路工程中有广泛的应用，主要包括以下几个方面：1. 路基加固：土工格栅可以用于路基的加固，提高路基的承载力和稳定性。

土工格栅可以有效地分散和抵抗荷载，防止路基发生沉降和变形，延长路基的使用寿命。

2. 软基处理：对于软弱地基，土工格栅可以用于软基处理，提高地基的稳定性和承载能力。

土工格栅可以有效地增加地基的抗剪强度和抗变形性能，防止地基沉降和差异沉降。

土工格栅隐蔽工程检查记录.docx 文档全文预览范本一：土工格栅隐蔽工程检查记录项目名称：________________工程编号：________________检查日期：________________一、背景介绍本次土工格栅隐蔽工程检查是为了确保工程质量和安全，防止施工过程中存在的问题对项目造成不良影响。

本次检查将对土工格栅的隐蔽工程进行全面监督和检验，以保证工程达到相应标准和规范。

二、检查内容1. 构件检查1.1 土工格栅的尺寸、形状和数量是否符合设计要求。

1.2 土工格栅的材料是否符合相关标准和规范。

1.3 土工格栅的安装固定是否牢固。

2. 隐蔽工程检查2.1 土工格栅是否按照设计要求正确安装。

2.2 土工格栅的连接部位是否扎实可靠。

2.3 土工格栅的接缝处是否密实，无裂缝和渗漏现象。

2.4 土工格栅与管道、墙体等其他结构之间的接触是否合理。

2.5 土工格栅的布设是否符合设计图纸要求。

三、检查结果根据本次检查，土工格栅隐蔽工程的情况如下：1. 构件检查：所有土工格栅的尺寸、形状、数量符合设计要求。

2. 隐蔽工程检查：土工格栅的安装、连接、接缝等工艺符合相关标准和规范。

土工格栅布设合理，与其他结构配合良好。

四、存在问题在本次检查过程中，未发现土工格栅隐蔽工程存在任何问题。

所有施工工艺和质量达到了相应标准和规范要求。

五、监督要求1. 监督人员对土工格栅隐蔽工程进行定期检查，并及时记录和处理问题。

2. 工程施工单位需按照相关要求修复和整改可能出现的问题。

3. 施工单位应加强施工管理，确保土工格栅隐蔽工程的质量和安全。

六、附件1. 设计图纸及技术协议书2. 施工监理报告3. 检查照片和记录表格七、法律名词及注释1. 隐蔽工程：土建工程中封闭或埋置于建筑结构内不对外部展现的部分，如管道、电气线路等。

2. 监理报告：监理人员针对工程检查和施工进展情况所做的书面报告。

范本二：土工格栅隐蔽工程检查报告项目名称：________________工程编号：________________检查日期：________________一、背景介绍本次土工格栅隐蔽工程检查是为了确保工程质量和安全，防止施工过程中存在的问题对项目造成不良影响。

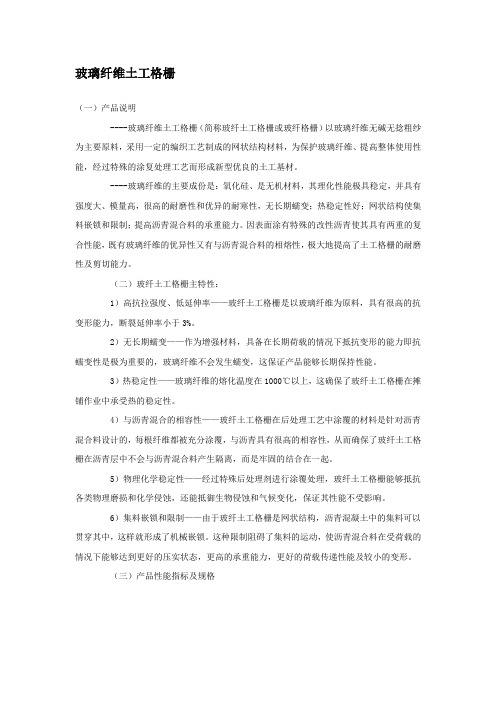

玻璃纤维土工格栅（一）产品说明----玻璃纤维土工格栅（简称玻纤土工格栅或玻纤格栅）以玻璃纤维无碱无捻粗纱为主要原料，采用一定的编织工艺制成的网状结构材料，为保护玻璃纤维、提高整体使用性能，经过特殊的涂复处理工艺而形成新型优良的土工基材。

----玻璃纤维的主要成份是：氧化硅、是无机材料，其理化性能极具稳定，并具有强度大、模量高，很高的耐磨性和优异的耐寒性，无长期蠕变；热稳定性好；网状结构使集料嵌锁和限制；提高沥青混合料的承重能力。

因表面涂有特殊的改性沥青使其具有两重的复合性能，既有玻璃纤维的优异性又有与沥青混合料的相熔性，极大地提高了土工格栅的耐磨性及剪切能力。

（二）玻纤土工格栅主特性：1）高抗拉强度、低延伸率——玻纤土工格栅是以玻璃纤维为原料，具有很高的抗变形能力，断裂延伸率小于3%。

2）无长期蠕变——作为增强材料，具备在长期荷载的情况下抵抗变形的能力即抗蠕变性是极为重要的，玻璃纤维不会发生蠕变，这保证产品能够长期保持性能。

3）热稳定性——玻璃纤维的熔化温度在1000℃以上，这确保了玻纤土工格栅在摊铺作业中承受热的稳定性。

4）与沥青混合的相容性——玻纤土工格栅在后处理工艺中涂覆的材料是针对沥青混合料设计的，每根纤维都被充分涂覆，与沥青具有很高的相容性，从而确保了玻纤土工格栅在沥青层中不会与沥青混合料产生隔离，而是牢固的结合在一起。

5）物理化学稳定性——经过特殊后处理剂进行涂覆处理，玻纤土工格栅能够抵抗各类物理磨损和化学侵蚀，还能抵御生物侵蚀和气候变化，保证其性能不受影响。

6）集料嵌锁和限制——由于玻纤土工格栅是网状结构，沥青混凝土中的集料可以贯穿其中，这样就形成了机械嵌锁。

这种限制阻碍了集料的运动，使沥青混合料在受荷载的情况下能够达到更好的压实状态，更高的承重能力，更好的荷载传递性能及较小的变形。

（三）产品性能指标及规格R2511 R 2522 R2522 -A R2522 -B R2522 -C R2533 R1211 -A R1211 -B R1211 -C R1222 R2521 -A R2521-C R2531断裂强力 ≥ 经向30 40 50 60 80 100 50 60 80 100 50 80 100 纬向 3040506080 100 50 6080 1002030 40 断裂伸长率 （ % ）≤ 4434网格尺寸 25.4 X 25.412.7 X1 2.725.4 X 25.4弹性模量 73000000 耐温性-100-280 物理化学稳定性 优良 耐腐蚀性 优异 幅宽 1-4 表面涂层处理改性沥青 材料无碱玻璃纤维说明：(1)强力指标由国家玻璃纤维制品检验中心测试（GB7689.6-89),等同于国外同类产品指标。

塑钢土工格栅施工方案1. 引言塑钢土工格栅是一种用于土壤加固、排水和防止土壤侵蚀的工程材料。

本文档将介绍塑钢土工格栅的施工方案，包括施工准备、施工流程、施工注意事项等内容。

2. 施工准备在进行塑钢土工格栅的施工前，需要进行以下准备工作：•材料采购：确保采购到质量符合要求的塑钢土工格栅，根据实际工程需要确定所需数量。

•设备准备：准备安装塑钢土工格栅所需要的设备，包括挖掘机、压路机、铁锹、铁锤等。

•场地准备：清理施工场地，确保场地整洁，无障碍物。

3. 施工流程3.1 开挖土壤根据设计要求和土壤情况，使用挖掘机开挖土壤，同时注意保持挖掘坡度和边坡稳定。

开挖深度应根据设计要求确定。

3.2 填充压实在开挖的土壤底部进行填充，填充材料可以选择砂石或碎石。

填充层的厚度应根据设计要求确定，并使用压路机进行压实，确保填充层的稳固性。

3.3 安装土工格栅在填充层上铺设土工格栅，格栅应平整，无折皱、裂纹或损坏。

格栅的边缘需要与填充层的边缘错位，以便于后续的连接固定。

格栅的接头处应采用连接夹进行固定，确保连接牢固。

3.4 固定土工格栅安装好的土工格栅需要进行固定，可以使用长丝钉或地钉固定在填充层上，确保格栅不会移动。

固定密度应根据设计要求确定，一般可采用每平方米固定点数不少于4个的原则。

3.5 填充土壤在土工格栅上方进行填充土壤，填充层的厚度应根据设计要求确定。

填充土壤时要避免破坏土工格栅，使用铁锹等工具进行填充，并进行适当的压实。

3.6 施工质量检查完成土工格栅的施工后，进行施工质量检查。

主要检查格栅的整齐度、固定牢固度以及填充土壤的均匀性等。

如发现问题，及时进行修复和调整。

4. 施工注意事项在进行塑钢土工格栅施工时，需要注意以下事项：•施工人员应熟悉施工图纸和技术要求，严格按照施工方案操作。

•格栅安装时需要注意接头处的连接，确保连接牢固。

•填充土壤时要逐层填充、逐层压实，避免产生空洞。

•施工过程中要注意安全，避免发生意外事故。

京新高速临白段（阿盟境内）土工格栅铺设作业指导书一、钢塑土工格栅施工要求铺设前应对下承层路基表面进行处理，保证顶面平整，不得有尖硬棱角的碎、砾石块凸出路基表面；当下承层放置时间较长或雨后施工时，应对下承层进行复压；铺设土工合成材料之前，应由驻地办组织检查对下承层进行验收；验收项目包括：压实度、纵断高程、平整度，经验收合格后方可进行土工合成材料的铺设。

二、土工格栅施工工序：施工准备—台阶整平压实—土工格栅铺设—填料摊铺、整平—压路机碾压、压实度检测—进入下道工序1、施工准备1）、原材料的进场及检验：材料在使用前应进行相关试验以及料源批复，试验结果必须满足设计或规范要求。

要求格栅每延米纵、横向极限抗拉强度均不小于50KN/M,每延米断裂伸长率不大于3%，粘、焊点极限剥离力不小于30N,要求符合寒冷地区使用。

2）、填料的准备：为保证填料和土工格栅能充分挤压密实，第一层填料严格控制粒径，最大粒径不大于6厘米。

3）、施工机具准备：因土工格栅施工的特殊性，怕挤压变形所以需准备轻型摊铺设备和轻型碾压设备，同时为达到设计压实度，尚需配备重型压实机具及小型夯实设备。

4）、测量准备：准备测出铺设土工格栅的位置、长度、宽度，并用石灰画出铺设线。

2、台阶平整压实首先测量放出路基边坡线，保证路基宽度，把拼接台阶处旧路基路肩土推平、整平后，采用压路机压实，对边角不平整的部位人工配合整平，采用压路机或小型夯实机进行夯实；当Ｈ＜１m，时一级台阶，沿原地表铺设１层土工格栅；Ｈ＞１m时2级台阶，铺设2层土工格栅；路基纵向土工格栅长度6m，路基横向土工格栅长度5m。

3、土工格栅铺设铺设土工格栅时按测量所画出铺设线铺设，即紧靠台阶处铺设，土工格栅铺设时路基底面应拉直、平顺，紧贴下承层，不得有扭曲、褶皱；土工格栅需搭接不小于20cm，搭接处采用延伸率较小的尼龙绳呈“之”字连接，并在铺设的格栅上采用ф8U型钢筋钉横向30cm*30cm固定土工格栅，固定好格栅端部后，采用人工将土工格栅向前拉铺，每铺10米长进行人工调直一次，直至一卷格栅铺完，再铺下一卷，操作同前。

目录1.适用范围 (1)2.作业准备 (1)2.1内业准备 (1)2.2外业准备 (1)3.技术要求 (1)4.施工程序与施工流程 (1)4.1施工程序 (1)4.1.1施工准备 (1)4.2施工流程 (2)5. 施工要求 (3)6、劳动组织 (3)7、材料要求 (3)8.设备机具配置 (3)9.质量控制及检验 (3)10.安全及环保要求 (4)10.1安全要求 (4)10.2环保要求 (4)路基土工格栅施工作业指导书1.适用范围本作业指导书适用于格库铁路S2标二工区段路堤边坡加固和基底加固的施工作业。

2.作业准备2.1内业准备2.1.1组织技术及有关人员学习设计文件及相关的施工技术规范，技术人员对作业队进行技术交底。

2.2外业准备2.2.1路堤或基底加固分层碾压完好，平整度符合规范要求。

2.2.2所有进场土工格栅进行取样送中心试验室检测。

2.2.3原地面每1km取土样一次，送中心实验室（取土样时必须通知监理）。

2.2.4C组料取土场每个取土场取土样两份，送中心实验室（取土样时必须通知监理）。

3.技术要求3.1当填筑高度达到设计铺设土工格栅的高程时，在检验合格的填层面上进行测量放线，按设计要求定出铺设土工格栅的位置。

3.2土工格栅的搭接长度要符合技术规范要求。

4.施工程序与施工流程4.1施工程序4.1.1施工准备(1)测量放样及场地清理按施工规范和设计要求施工场地进行测量和放样。

(2)材料准备用于路堤边坡加固双向土工格栅，其规格与物理力学指标应符合以下规定：A双向聚乙烯土工格栅（25×25）纵、横向极限抗拉强度≥25kN/m；纵、横向标称抗拉强度下的伸长率≤13%；纵、横向2%伸长率时，纵、横向抗拉力≥9kN/m；纵、横向5%伸长率时，纵、横向抗拉力≥17kN/m；幅宽3.0-6.0m。

(3)施工方法用剪刀将土工格栅按设计尺寸裁剪好，整齐堆放；将碾压密实的填土表面整平，清除土面坚硬凸出物；测设路基边线桩位，挂上线绳，用白灰撒出土工格栅外侧线。

一、交底目的为确保土工格栅施工过程中的安全，提高施工人员的安全意识，降低事故发生率，现将土工格栅施工安全技术交底如下：二、施工人员要求1. 作业人员入场前必须经过入场教育考试合格，方可上岗作业。

2. 作业人员进入施工现场必须戴合格的安全帽，系好下额带，锁好带口；严禁赤背、穿拖鞋。

3. 作业人员严禁酒后作业，严禁吸烟，禁止在施工现场追逐打闹。

三、施工准备及材料要求1. 施工前应熟悉施工图纸，了解工程概况及施工工艺。

2. 施工现场应配备必要的施工机械设备、安全防护设施和消防器材。

3. 土工格栅材料应符合设计要求，质量应符合国家标准。

四、施工安全技术措施1. 土工格栅铺设：（1）铺设前，对基底进行平整、清理，确保无尖锐物体、杂物。

（2）铺设时，应保持土工格栅的平整度，搭接宽度应符合设计要求。

（3）在铺设过程中，注意防止土工格栅被撕裂、损坏。

2. 土工格栅焊接：（1）焊接前，对焊接设备进行检查，确保其性能良好。

（2）焊接时，操作人员应佩戴防护眼镜、手套等防护用品。

（3）焊接完成后，检查焊接质量，确保焊接牢固。

3. 高处作业：（1）高处作业时，必须系合格的安全带，高挂低用，并穿防滑鞋。

（2）作业平台上不得堆放材料，确保作业平台稳定。

（3）作业过程中，不得擅自离开作业平台，确保安全。

4. 电动工具及电气设备：（1）施工中使用的电动工具及电气设备，均应符合国家现行标准。

（2）电动工具及电气设备的安装必须由专业电工完成。

（3）使用电动工具及电气设备时，应注意绝缘、接地，防止触电事故发生。

5. 脚手架搭设：（1）脚手架搭设应符合现行地方标准，确保脚手架的稳定性。

（2）脚手架上置物重量不得超过规定荷载，脚手板应固定。

（3）高处作业时，注意防止坠落。

五、施工注意事项1. 施工过程中，应密切注意天气变化，如遇恶劣天气，应暂停施工。

2. 施工现场应保持整洁，不得乱扔垃圾、杂物。

3. 施工过程中，发现安全隐患，应立即上报并采取措施进行处理。

可编辑修改精选全文完整版目录第一章编制说明 (2)1、编制依据 (2)2、编制原则 (3)第二章工程概况 (3)1、主要技术标准 (3)2、工程概况、主要工程项目及数量 (3)第三章施工总体安排 (4)1、施工便道 (4)2、材料准备 (4)3、施工技术准备 (4)4、施工任务划分 (4)5、人员配备 (4)6、施工工期 (5)第五章施工工艺、施工方法及注意事项 (5)1、土工格栅方法概述 (5)2、土工格栅施工工艺 (5)3、土工格栅施工方法 (5)4、土工格栅施工注意事项 (6)第六章施工质量要求 (7)1、土工格栅材料要求 (7)2、土工格栅施工过程质量控制 (7)3、土工格栅质量要求 (8)第七章施工安全要求 (9)第八章雨季施工措施 (10)第九章环保、文明施工措施 (10)1、环境保护措施 (10)2、文明施工措施 (12)第一章编制说明1、编制依据(1)《公路工程质量检验评定标准》JTG F80/1-2004；（2)《公路路基施工技术规范》JTG F10—2006；（3）《公路路基设计规范》JTG D30—2015;(4）《公路土工合成材料应用技术规范》JTG/T D32—2012；（5)《公路土工合成材料试验规程》JTG E5Q—2006；（6)重庆九龙坡至永川高速公路（成渝高速公路扩能)两阶段施工图设计文件；（7）《重庆市高速公路施工标准化指南》(试行）；（9)《公路工程施工安全技术规范》JTGF90—2015；（10）结合我项目实际情况,现有机械设备、施工能力及同类工程施工经验和机械化作业水平。

2、编制原则（1）符合国家有关工程建设法律、法规和技术标准，符合行业有关规范、规程、规定,符合招标文件和工程合同文件中的相关要求与规定。

（2)按照合同要求和工程条件，优化配置生产要素,充分利用企业及社会现有设备资源，合理安排施工进度。

(3）从技术、经济、安全、质量、工期、社会效应等方面开展多方案比选，按综合且最有效方案编制防护工程施工方案。

2.3.2铺设土工格栅（1）粉喷桩施工完毕应整平场地，测量标高，并按图纸要求在其上铺一层土工格栅（B）型；（2）土工格栅采用玻璃纤维，外涂PVC（聚氯乙烯）抗拉强度＞30KN/m，对应的应变＜6%；（3）土工格栅的质量应符合图纸和本规定的要求；（4）铺设土工格栅应按图纸施工，在平整的下承层上全断面铺设，铺设时土工格栅应拉直平顺，紧贴下承层；（5）土工格栅采用水平铺设，顺路线方向采用搭接，搭接长度大于20㎝，用尼龙绳绑扎结实，四边用木桩固定，反弯锚固长度为60㎝，并用木桩固定；（6）土工格栅铺设完成后，经监理工程师检测后方可进行下一道工序；（7）土工格栅铺设检查项目见下表：土工织物铺设检查项目表—1项目检查项目规定或允许偏差检查方法1 下承层平整度拱度符合设计要求 4处/200m2 土工布搭接宽度 50 抽查2%3 搭接缝错开距离符合设计要求抽查2%4 锚固长度符合设计要求抽查2%2.3.3铺设碎石（1）在铺设碎石前应开挖临时排水沟，排水沟应设在便道外侧；（2）在铺设好的土工格栅上铺设一层30㎝的碎石；（3）要求颗粒2—5㎝级配碎石，碎石层最上5㎝采用＜1㎝的小粒径碎石嵌缝；（4）碎石由自卸车拉至现场倾卸，并用推土机配合，平地机平整后，用压路机进行碾压至压实度≥90%；（5）经监理工程师检测认可后，方可进行下一道工序。

2.3.4铺设土工布（1）碎石垫层完成后，应测量放样，并报监理工程师认可，后铺设土工布；（2）土工布采用裂膜丝织土工面，土工面应满足GB/T17641-1998《土工合成材料裂膜丝机织土工面》的相关要求和设计图纸要求，并在具有足够的抗拉强度，较高的刺破强度，顶破强度和握持强度等；（3）土工布的铺设，采用水平铺设，顺路线方向采用30cm缝合接缝反弯锚固长度为50cm，并用木桩固定；（4）土工布铺完，经监理工程师检验认可后，方可进行下一道工序；（5）土工织物检测见附表（表—1）。
