高中物理静电场(二)第7节学案

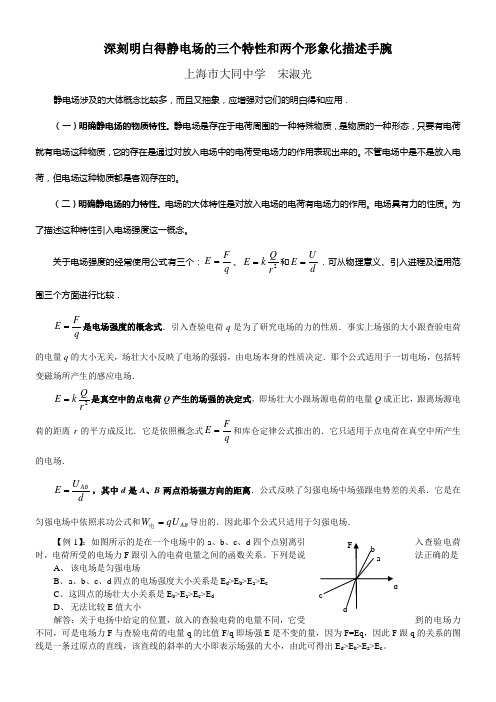

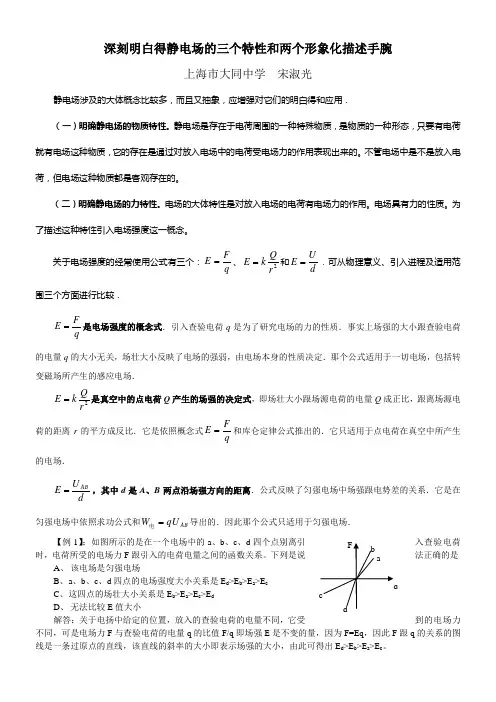

深刻明白得静电场的三个特性和两个形象化描述手腕上海市大同中学 宋淑光静电场涉及的大体概念比较多，而且又抽象，应增强对它们的明白得和应用．（一）明确静电场的物质特性。

静电场是存在于电荷周围的一种特殊物质，是物质的一种形态，只要有电荷就有电场这种物质，它的存在是通过对放入电场中的电荷受电场力的作用表现出来的。

不管电场中是不是放入电荷，但电场这种物质都是客观存在的。

（二）明确静电场的力特性。

电场的大体特性是对放入电场的电荷有电场力的作用。

电场具有力的性质。

为了描述这种特性引入电场强度这一概念。

关于电场强度的经常使用公式有三个：q F E =、2rQ k E =和d UE =．可从物理意义、引入进程及适用范围三个方面进行比较．qFE =是电场强度的概念式．引入查验电荷q 是为了研究电场的力的性质．事实上场强的大小跟查验电荷的电量q 的大小无关，场壮大小反映了电场的强弱，由电场本身的性质决定．那个公式适用于一切电场，包括转变磁场所产生的感应电场．2r QkE =是真空中的点电荷Q 产生的场强的决定式，即场壮大小跟场源电荷的电量Q 成正比，跟离场源电荷的距离r 的平方成反比．它是依照概念式qFE =和库仑定律公式推出的．它只适用于点电荷在真空中所产生的电场．dU E AB=，其中d 是A 、B 两点沿场强方向的距离．公式反映了匀强电场中场强跟电势差的关系．它是在匀强电场中依照求功公式和AB qU W =电导出的．因此那个公式只适用于匀强电场．【例1】：如图所示的是在一个电场中的a 、b 、c 、d 四个点别离引入查验电荷时，电荷所受的电场力F 跟引入的电荷电量之间的函数关系。

下列是说法正确的是 A 、 该电场是匀强电场 B 、 a 、b 、c 、d 四点的电场强度大小关系是E d >E b >E a >E cC 、 这四点的场壮大小关系是E b >E a >E c >E dD 、 无法比较E 值大小 解答：关于电扬中给定的位置，放入的查验电荷的电量不同，它受到的电场力不同，可是电场力F 与查验电荷的电量q 的比值F/q 即场强E 是不变的量，因为F=Eq ，因此F 跟q 的关系的图线是一条过原点的直线，该直线的斜率的大小即表示场强的大小，由此可得出E d >E b >E a >E c 。

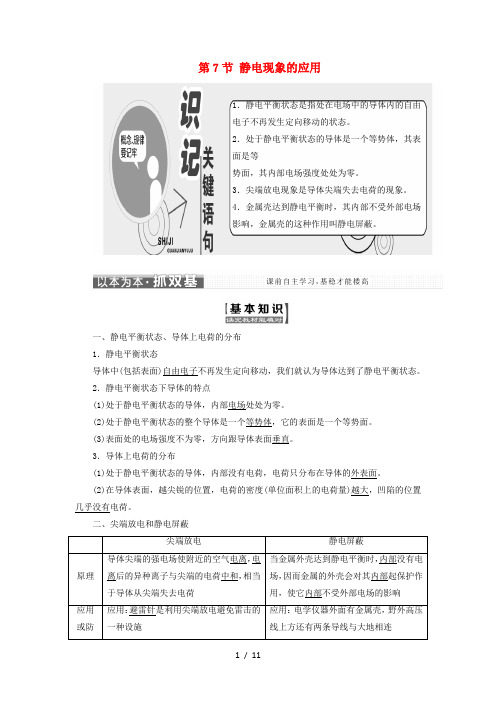

第7节静电现象的应用1．静电平衡状态是指处在电场中的导体内的自由电子不再发生定向移动的状态。

2．处于静电平衡状态的导体是一个等势体，其表面是等势面，其内部电场强度处处为零。

3．尖端放电现象是导体尖端失去电荷的现象。

4．金属壳达到静电平衡时，其内部不受外部电场影响，金属壳的这种作用叫静电屏蔽。

一、静电平衡状态、导体上电荷的分布1．静电平衡状态导体中(包括表面)自由电子不再发生定向移动，我们就认为导体达到了静电平衡状态。

2．静电平衡状态下导体的特点(1)处于静电平衡状态的导体，内部电场处处为零。

(2)处于静电平衡状态的整个导体是一个等势体，它的表面是一个等势面。

(3)表面处的电场强度不为零，方向跟导体表面垂直。

3．导体上电荷的分布(1)处于静电平衡状态的导体，内部没有电荷，电荷只分布在导体的外表面。

(2)在导体表面，越尖锐的位置，电荷的密度(单位面积上的电荷量)越大，凹陷的位置几乎没有电荷。

二、尖端放电和静电屏蔽尖端放电静电屏蔽原理导体尖端的强电场使附近的空气电离，电离后的异种离子与尖端的电荷中和，相当于导体从尖端失去电荷当金属外壳达到静电平衡时，内部没有电场，因而金属的外壳会对其内部起保护作用，使它内部不受外部电场的影响应用或防应用：避雷针是利用尖端放电避免雷击的一种设施应用：电学仪器外面有金属壳，野外高压线上方还有两条导线与大地相连止防止：高压设备中导体的表面尽量光滑会减少电能的损失1．自主思考——判一判(1)处于静电平衡状态的导体内部任意两点间的电势差为零。

(√)(2)静电平衡状态下的导体内部场强处处为零，导体的电势也为零。

(×)(3)因为外电场和所有感应电荷的电场在导体内部叠加的合电场为0，所以处于静电平衡的导体内部电场处处为0。

(√)(4)避雷针能避免建筑物被雷击是因为云层中带的电荷被避雷针通过导线导入大地。

(×)(5)用金属网把验电器罩起来，再使带电金属球靠近验电器，则验电器箔片能张开。

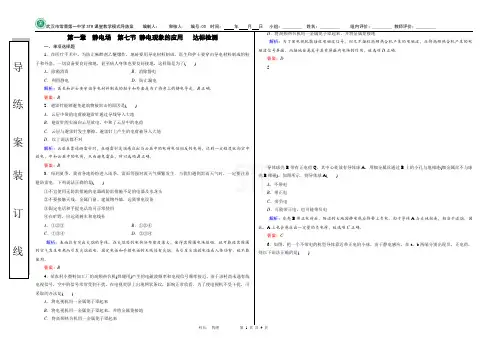

第一章静电场第七节静电现象的应用达标检测一、单项选择题1．在医疗手术中，为防止麻醉剂乙醚爆炸，地砖要用导电材料制成，医生和护士要穿由导电材料制成的鞋子和外套，一切设备要良好接地，甚至病人身体也要良好接地，这样做是为了()A．除菌消毒B．消除静电C．利用静电D．防止漏电解析：医生和护士要穿由导电材料制成的鞋子和外套是为了将身上的静电导走，B正确．答案：B2．避雷针能够避免建筑物被雷击的原因是()A．云层中带的电荷被避雷针通过导线导入大地B．避雷针的尖端向云层放电，中和了云层中的电荷C．云层与避雷针发生摩擦，避雷针上产生的电荷被导入大地D．以上说法都不对解析：云层在靠近避雷针时，在避雷针尖端感应出与云层中的电荷电性相反的电荷，达到一定程度就向空中放电，中和云层中的电荷，从而避免雷击，所以选项B正确．答案：B3．每到夏季，我省各地纷纷进入雨季，雷雨等强对流天气频繁发生．当我们遇到雷雨天气时，一定要注意避防雷电．下列说法正确的是()①不宜使用无防雷措施的电器或防雷措施不足的电器及水龙头②不要接触天线、金属门窗、建筑物外墙，远离带电设备③固定电话和手提电话均可正常使用④在旷野，应远离树木和电线杆A．①②③B．①②④C．①③④D．②③④解析：表面具有突出尖端的导体，在尖端处的电荷分布密度很大，使得其周围电场很强，就可能使其周围的空气发生电离而引发尖端放电．固定电话和手提电话的天线处有尖端，易引发尖端放电造成人体伤害，故不能使用．答案：B4．某农村小塑料加工厂的高频热合机(焊缝用)产生的电磁波频率和电视信号频率接近，由于该村尚未通有线电视信号，空中的信号常常受到干扰，在电视荧屏上出现网状条纹，影响正常收看．为了使电视机不受干扰，可采取的办法是()A．将电视机用一金属笼子罩起来B．将电视机用一金属笼子罩起来，并将金属笼接地C．将高频热合机用一金属笼子罩起来D．将高频热合机用一金属笼子罩起来，并将金属笼接地解析：为了使电视机能接收电磁波信号，但又不接收高频热合机产生的电磁波，应将高频热合机产生的电磁波信号屏蔽，而接地金属笼子具有屏蔽内电场的作用，故选项D正确．答案：D5.导体球壳B带有正电荷Q，其中心处放有导体球A，用细金属丝通过B上的小孔与地相连(细金属丝不与球壳B相碰)，如图所示．则导体球A()A．不带电B．带正电C．带负电D．可能带正电，也可能带负电解析：球壳B带正电荷后，附近的大地因静电感应将带上负电，由于导体A与大地相连，相当于近端，因此，A上也会感应出一定量的负电荷，故选项C正确．答案：C6．如图，把一个不带电的枕型导体靠近带正电的小球，由于静电感应，在a、b两端分别出现负、正电荷，则以下说法正确的是()导练案装订线A．闭合开关S1，有电子从枕型导体流向大地B．闭合开关S2，有电子从枕型导体流向大地C．闭合开关S1，有电子从大地流向枕型导体D．闭合开关S2，没有电子通过开关S2解析：在S1、S2都闭合前，对枕型导体，它的电荷是守恒的，a、b出现负、正电荷等量，当闭合开关S1、S2中的任何一个以后，便把大地与导体连通，使大地也参与了电荷转移，因此，导体本身的电荷不再守恒，而是导体与大地构成的系统中电荷守恒，由于静电感应，a端仍为负电荷，大地远处应感应出正电荷，因此无论闭合开关S1还是开关S2，都应有电子从大地流向导体，故C选项正确．答案：C二、多项选择题7．根据所学知识分析，人在进行高压带电作业操作前必须做的准备工作和操作过程可能发生的情况是() A．人不需要做什么准备，只要操作时注意就可以保证安全B．人在操作前必须要戴上用金属丝网制成的手套、帽子，穿上屏蔽服C．手在接触电线的瞬间，也会放电发生危险D．手在接触电线的瞬间，也会放电，但没有危险解析：当人在操作前戴上用金属丝网制成的手套、帽子，穿上屏蔽服时，接触电线的瞬间，也会放电，但电荷只分布在丝网的外表面，形成静电屏蔽，丝网内部无电场，人不会有危险．答案：BD8．如图所示，在绝缘板上放有一个不带电的金箔验电器A和一个带正电荷的空腔导体B.下列实验方法中能使验电器箔片张开的是()A．用取电棒C(带绝缘柄的导体棒)先跟B的内壁接触一下后再跟A接触B．用取电棒C先跟B的外壁接触一下后再跟A接触C．用绝缘导线把验电器跟取电棒C的导体部分相连，再把取电棒与B的内壁接触D．使验电器A靠近B解析：在A选项中先和B的内壁接触后，由于B的内壁本身没有净电荷，所以再接触A时验电器箔片不张开；而B项中可以使C球带电，从而使A球带电；C项中用绝缘导线实际上将验电器和B连成了一个导体，A 球因接触而带电．D项中是感应起电，所以B、C、D项正确．答案：BCD9.如图所示，接地的金属板右侧有固定的点电荷＋Q，a、b点是金属板右侧表面上的两点，其中a到＋Q的距离较小，下列说法正确的是()A．由于静电感应，金属板右侧表面带负电，左侧表面带正电B．由于静电感应，金属板右侧表面带负电，左侧表面不带电C．整个导体，包括表面上的a、b点，是一个等势体，且电势等于零D．a、b两点的电场强度不为零，且a，b两点场强方向相同，但a点场强比b点场强要大一些解析：金属板若不接地，右侧表面将有感应的负电荷，左侧表面将有感应的正电荷，现金属板左侧接地，金属板与地球形成了一个大导体，金属板相当于近端，而地球相当于远端，故A选项错误，B选项正确；由处于静电平衡状态导体的特点可知，a、b等势，接地后电势等于零，故C选项正确；金属板是一个等势体，电场线垂直于导体表面，所以a、b两端的场强方向相同．由于a距＋Q较近，b距＋Q较远，a处的电场线较密集，故a 处的场强比b处的场强要大些，D选项正确．答案：BCD10．如图所示，在左边的绝缘支架上插上顶针(其顶端是尖的)，在顶针上装上金属风针，若给风针附近的圆形金属板接上正高压极，风针接负高压极，风针尖端放电会使其旋转起来，下列说法中正确的是()A．风针尖端附近的等势面和电场线分布较密B．风针附近的空气在强电场下发生电离C．空气中的阳离子会向风针的尖端运动D．交换金属板与风针所带电荷电性，风针的尖端会有正电荷射出解析：圆形金属板与风针分别接上正、负高压后，风针附近产生强电场，且风针尖端处电场最强，因此风针尖端附近的电场线分布较密，由于电场线密的地方等势面密，故风针尖端附近的等势面也密．风针附近产生强电场使空气发生电离，空气中的阳离子会向风针的尖端运动与针尖负电荷中和，发生放电观象，而空气中的负离子因受排斥力而向相反方向运动．由于反冲，风针就旋转起来．如果交换金属板与风针电荷电性，风针不可能放出正电荷，导体内只有自由运动的电子．答案：ABC三、非选择题11.利用静电除尘器可以消除空气中的粉尘．静电除尘器由金属管A和悬在管中的金属丝B组成，A和B分别接到高压电源的正极和负极，其装置示意图如图所示．A、B之间有很强的电场，距B越近，场强________(填“越大”或“越小”)．B附近的气体分子被电离成为电子和正离子，粉尘吸附电子后被吸附到________(填“A”或“B”)上，最后在重力作用下落入下面的漏斗中．解析：由题意可知，金属管内电场截面如图所示，由电场的分布可判断出越靠近B场强越大；粉尘吸附电子后带负电，在电场力作用下向A运动．答案：越大 A12.如图所示，绝缘开口空心金属球壳A已带电，今把验电器甲的小金属球与A的内部用导线连接，用带绝缘柄的金属小球B与A内壁接触后再与验电器乙的小球接触，甲、乙验电器离球壳A足够远．那么甲验电器的箔片________，乙验电器的箔片________．(填“张开”或“不张开”)解析：假设A带正电，则正电荷应分布在A的外表面上；所以B与A内壁接触并不能带电，故乙验电器的箔片不会张开．不管甲接A的外表面还是内表面，验电器的金属球导电杆和金属箔通过导线，与A就构成一个整体，因平衡状态下带电体电荷只分布在外表面上，由于验电器在A的外部，也就成了这个整体的外表面的一个部分．因此，无论甲的另一端与A什么地方接触，验电器一定带电，故箔片会张开．答案：张开不张开13.如图所示，一导体AB放在一负电荷的电场中，导体AB与大地是绝缘的，当导体处于静电平衡时，(1)比较A端和B端电势的高低．(2)比较A点和B点场强大小．(3)比较A、B端外表面场强大小．(4)若A端接地，AB导体带什么电？(5)若把A端和B端用导线连接，A、B端电荷中和吗？答案：(1)AB导体处于静电平衡状态，是等势体，φA＝φB(2)A点和B点场强均为零，E A＝E B＝0(3)利用电场线分布可知A端分布密，E A′>E B′(4)AB导体处于负电荷的电场中，其电势低于大地的零电势，负电荷要从AB流向大地，则导体带正电，与A、B哪端接地无关(5)A端和B端等势，电荷不沿导体移动，电荷不会中和。

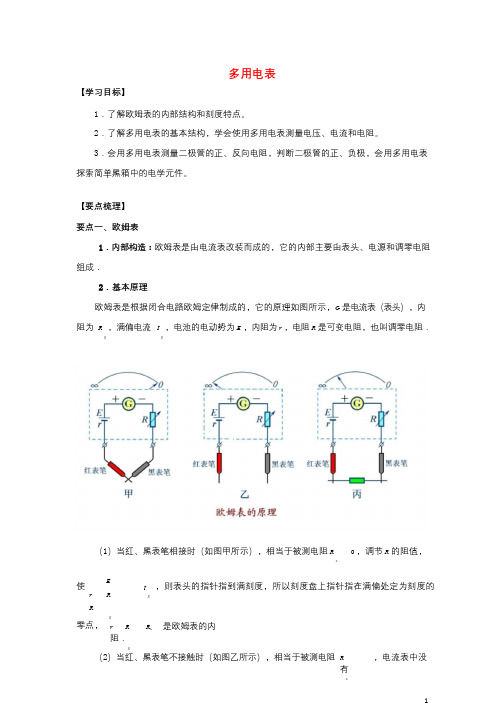

多用电表【学习目标】1．了解欧姆表的内部结构和刻度特点。

2．了解多用电表的基本结构，学会使用多用电表测量电压、电流和电阻。

3．会用多用电表测量二极管的正、反向电阻，判断二极管的正、负极，会用多用电表探索简单黑箱中的电学元件。

【要点梳理】要点一、欧姆表1．内部构造：欧姆表是由电流表改装而成的，它的内部主要由表头、电源和调零电阻组成．2．基本原理欧姆表是根据闭合电路欧姆定律制成的，它的原理如图所示，G是电流表（表头），内阻为R，满偏电流g I，电池的电动势为E，内阻为r，电阻R是可变电阻，也叫调零电阻．g（1）当红、黑表笔相接时（如图甲所示），相当于被测电阻R 0，调节R的阻值，x使Er RRgIg，则表头的指针指到满刻度，所以刻度盘上指针指在满偏处定为刻度的零点，r R R、是欧姆表的内阻．g（2）当红、黑表笔不接触时（如图乙所示），相当于被测电阻，电流表中没电流，表头的指针不偏转，此时指针所指的位置是刻度的“”点．（3）当红、黑表笔间接入被测电阻R时（如图丙所示），通过表头的电流xIEr R RRg x．改变R，电流I随着改变，每个xR值都对应一个电流表，在刻度盘x上直接标出与I值对应的R，就可以从刻度上直接读出被测电阻的阻值．x（4）当R R R r时，1I I，指针半偏，令欧姆表内阻g g2R R R r内，则当g指针半偏时，表盘的中值电阻R R RR r、内．g要点诠释：（1）当欧姆表未接入电阻，处于断路状态，即R 时，电路中没有电流，指针不x偏转，故刻度盘最左端为处．故当电路接入电阻后如果偏角很小。

表明被测电阻阻值较大．（2）当欧姆表表笔直接相连，即R 0时，表路中电流最大．指针偏满，故电阻零刻x度在最右端满偏电流处．（3）R与I是非线性关系，故电阻挡表盘刻度不均匀．从表盘上看，“左密右疏”，x电阻零刻度是电流最大刻度，电阻“”刻度是电流零刻度．要点二、多用电表1．功能：多用电表又叫“万用表”，是一种集测量交流与直流电压、电流和电阻等功能于一体的测量仪器，它们共用一个表头．由于它具有用途多、量程广、使用方便等优点，在科学实验、生产实践中得到广泛应用．2．外部结构：2如图所示是一种多用电表外形图，表的上上半部分为表盘，下半部分是选择开关，周围标有测量功能的区域及量程．将选择开关旋转到电流挡，多用电表内的电流表电路就被接通，选择开关旋转到电压挡或电阻挡，表内的电压表电路或欧姆表电路就被接通．在不使用时，应把选择开关旋到OFF挡，或交流电压最高挡．要点诠释：除了机械式多用电表，还有数字式多用电表．数字电表的测量值以数字形式直接在液晶显示屏上显示，使用方便．数字式多用电表内部装有电子电路，这样可以使电表对被测电路的影响减到最小，同时还可具有多种其他功能．要点三、实验：练习使用多用电表使用多用电表前应先检查其机械零件．若一开始指针不正对电流的零刻度，应调节多用电表的机械零点调节旋钮，使指针正对零刻度．1．用多用电表测量小灯泡的电压（1）将功能选择开关旋到直流电压挡．（2）根据待测电压的估计值选择量程．如果难以估测待测电压值，应按照从大到小的顺序，先将选择开关旋到最大量程上试测，然后根据测量出的数值，重新确定适当的量程再进行测量．（3）测量时，用红、黑测试笔使多用电表跟小灯泡L并联，注意使电流从“+”插孔流人多用电表，从“－”插孔流出多用电表，检查无误后再闭合开关S，如图所示．（4）根据挡位所指的量程以及指针所指的刻度值，读出电压表的示数．2．用多用电表测量通过小灯泡的电流（1）多用电表直流电流挡在电流表原理相同，测量时应使电表与待测电路串联．（2）红表笔插入“+”插孔，黑表笔插入“－”插孔．测量时，使电流从红表笔流入（即红表笔与电源正极相接的一端），从黑表笔流出（即黑表笔与电源负极相接的一端）．如图所示．（3）多用电表直流电流挡是毫安挡，不能测量比较大的电流．（4）测电流时，选择适当的量程，使表针偏转尽量大一些，测量结果比较准确．要点诠释：无论测电流还是测电压，都应使指针偏转尽量大一些，测量结果较准确．3．用多用电表测量定值电阻（1）首先根据估测电阻的大小选合适挡位，通常按大量程挡向小量程挡顺序选择；（2）电阻调零：两表笔短接，调整调零电阻，使指针指到最大电流处或0Ω处；（3）测量读数：读数时要乘倍率．（4）用毕选择开关拨离欧姆挡，一般旋至交流电压最高挡或“OFF”挡上．要点诠释：①每次换挡后均要重新欧姆调零．②被测电阻要与电源等其他元件断开．③要合理选择挡住（即倍率），使指针尽可能指在中值刻度附近，以减少测量误差．4．用多用电表测量二极管的正反向电阻（1）二极管的单向导电性①晶体二极管是用半导体材料制成的，它有两个极，一个叫正极，一个叫负极，它的符号如图：②晶体二极管具有单向导电性（符号上的箭头表示允许电流通过的方向）．当给二极管加正向电压时，它的电阻很小，电路导通（如图甲所示）；当给二极管加反向电压时，它的电阻很大，电路截止（如图乙所示）．（2）欧姆表中电流的方向多用电表做欧姆表用时，电表内部的电源接通，电流从欧姆表的黑表笔流出，经过被测电阻，从红表笔流入．（3）测二极管的正、反向电阻①测正向电阻用多用电表的欧姆挡，量程拨到“10Ω”的位置上，将红表笔插入“+”插孔，黑表笔插入“－”插孔，然后两表笔短接进行电阻挡调零后，将黑表笔接触二极管的正极，红表笔接触二极管的负极，稳定后读取示数乘上倍率求出正向电阻R（如图甲所示）．1。

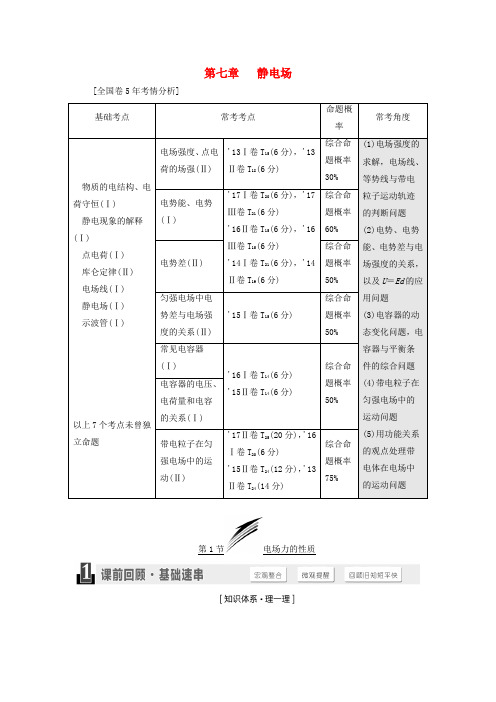

第七章静电场[全国卷5年考情分析]基础考点常考考点命题概率常考角度物质的电结构、电荷守恒(Ⅰ)静电现象的解释(Ⅰ)点电荷(Ⅰ)库仑定律(Ⅱ)电场线(Ⅰ)静电场(Ⅰ)示波管(Ⅰ)以上7个考点未曾独立命题电场强度、点电荷的场强(Ⅱ)'13Ⅰ卷T15(6分)，'13Ⅱ卷T18(6分)综合命题概率30%(1)电场强度的求解，电场线、等势线与带电粒子运动轨迹的判断问题(2)电势、电势能、电势差与电场强度的关系，以及U＝Ed的应用问题(3)电容器的动态变化问题，电容器与平衡条件的综合问题(4)带电粒子在匀强电场中的运动问题(5)用功能关系的观点处理带电体在电场中的运动问题电势能、电势(Ⅰ)'17Ⅰ卷T20(6分)，'17Ⅲ卷T21(6分)'16Ⅱ卷T15(6分)，'16Ⅲ卷T15(6分)'14Ⅰ卷T21(6分)，'14Ⅱ卷T19(6分)综合命题概率60%电势差(Ⅱ)综合命题概率50%匀强电场中电势差与电场强度的关系(Ⅱ)'15Ⅰ卷T15(6分)综合命题概率50%常见电容器(Ⅰ)'16Ⅰ卷T14(6分)'15Ⅱ卷T14(6分)综合命题概率50%电容器的电压、电荷量和电容的关系(Ⅰ)带电粒子在匀强电场中的运动(Ⅱ)'17Ⅱ卷T25(20分)，'16Ⅰ卷T20(6分)'15Ⅱ卷T24(12分)，'13Ⅱ卷T24(14分)综合命题概率75%第1节电场力的性质(1)任何带电体所带的电荷量都是元电荷的整数倍。

(√) (2)点电荷和电场线都是客观存在的。

(×) (3)根据F ＝kq 1q 2r 2，当r →0时，F →∞。

(×) (4)电场强度反映了电场力的性质，所以电场中某点的电场强度与试探电荷在该点所受的电场力成正比。

(×)(5)电场中某点的电场强度方向即为正电荷在该点所受的电场力的方向。

第七章静电场考纲要求考情分析物质的电结构、电荷守恒Ⅰ电势能、电势Ⅰ1.命题规律从近几年高考试题来看，高考对本章内容主要以选择题的形式考查静电场的基本性质，以综合题的形式考查静电场知识与其他知识的综合应用。

2.考查热点(1)电场的基本概念和性质；(2)牛顿运动定律、动能定理及功能关系在静电场中的应用；(3)带电粒子在电场中的加速、偏转等问题。

静电现象的解释Ⅰ电势差Ⅱ点电荷Ⅰ匀强电场中电势差与电场强度的关系Ⅱ库仑定律Ⅱ带电粒子在匀强电场中的运动Ⅱ静电场Ⅰ示波管Ⅰ电场强度、点电荷的场强Ⅱ常见电容器Ⅰ电场线Ⅰ电容器的电压、电荷量和电容的关系Ⅰ第35课时电荷守恒和库仑定律(双基落实课)[命题者说] 学习本课时，要了解静电现象和物体带电的特点，理解电荷守恒定律，理解库仑定律和点电荷的概念。

本课时虽然不是高考的重点考点，但掌握本课时内容，可以为复习后面知识打下坚实的基础。

一、静电现象、电荷守恒1.电荷(1)三种起电方式：摩擦起电，接触起电，感应起电。

(2)两种电荷：自然界中只存在两种电荷——正电荷和负电荷。

同种电荷相互排斥，异种电荷相互吸引。

(3)元电荷：电荷的多少叫作电荷量，通常把e＝1.6×10－19 C的电荷量叫作元电荷。

2．对元电荷的理解(1)元电荷是自然界中最小的电荷量，任何带电体的电荷量都是元电荷的整数倍。

(2)元电荷等于电子所带的电荷量，也等于质子所带的电荷量，但元电荷没有正负之分。

(3)元电荷不是点电荷，电子、质子等微粒也不是元电荷。

3．电荷守恒定律电荷既不会创生，也不会消灭，它只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分；在转移过程中，电荷的总量保持不变。

[小题练通]1．M 和N 是原来都不带电的物体，它们互相摩擦后M 带正电荷1.6×10－10C ，下列判断中正确的是( )A ．在摩擦前M 和N 的内部没有任何电荷B ．摩擦过程中电子从N 转移到了MC ．N 在摩擦后一定带负电荷1.6×10－10CD ．M 在摩擦过程中失去了1.6×1010个电子解析：选C 由物质的电结构可知，摩擦前M 、N 内部存在电荷，A 错误；摩擦后M 带正电，故摩擦过程中电子从M 转移到N ，B 错误；由电荷守恒定律，C 正确；电子所带电荷量为1.6×10－19C ，可见D 错误。

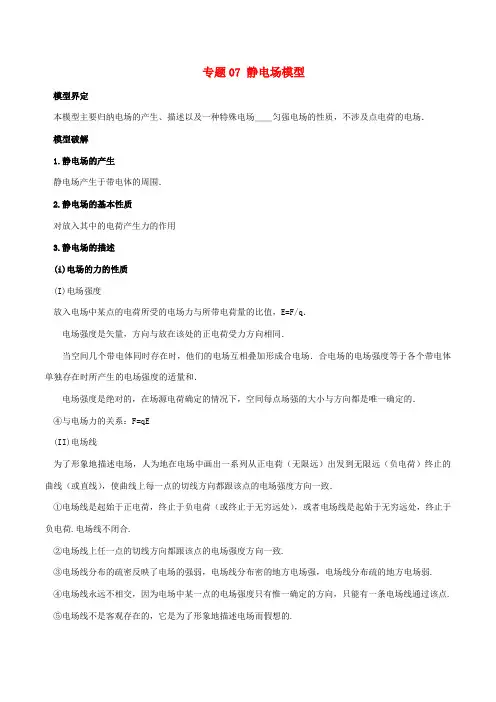

专题07 静电场模型模型界定本模型主要归纳电场的产生、描述以及一种特殊电场＿＿匀强电场的性质，不涉及点电荷的电场．模型破解1.静电场的产生静电场产生于带电体的周围．2.静电场的基本性质对放入其中的电荷产生力的作用3.静电场的描述(i)电场的力的性质(I)电场强度放入电场中某点的电荷所受的电场力与所带电荷量的比值，E=F/q．电场强度是矢量，方向与放在该处的正电荷受力方向相同．当空间几个带电体同时存在时，他们的电场互相叠加形成合电场．合电场的电场强度等于各个带电体单独存在时所产生的电场强度的适量和．电场强度是绝对的，在场源电荷确定的情况下，空间每点场强的大小与方向都是唯一确定的．④与电场力的关系：F=qE(II)电场线为了形象地描述电场，人为地在电场中画出一系列从正电荷（无限远）出发到无限远（负电荷）终止的曲线（或直线），使曲线上每一点的切线方向都跟该点的电场强度方向一致．①电场线是起始于正电荷，终止于负电荷（或终止于无穷远处），或者电场线是起始于无穷远处，终止于负电荷.电场线不闭合.②电场线上任一点的切线方向都跟该点的电场强度方向一致.③电场线分布的疏密反映了电场的强弱，电场线分布密的地方电场强，电场线分布疏的地方电场弱.④电场线永远不相交，因为电场中某一点的电场强度只有惟一确定的方向，只能有一条电场线通过该点.⑤电场线不是客观存在的，它是为了形象地描述电场而假想的.６电场线不是带电粒子的运动轨迹．一般情况下，带电粒子在电场中的运动轨迹不会与电场线重合，只○受电场力的带电粒子，只有同时满足以下两个条件时，两者才会重合：一是电场线为直线；二是电荷初速度为零，或速度方向与电场线平行．(III)计算电场强度的四种方法(a)计算电场强度的常用方法——公式法E=F/q是电场强度的定义式：适用于任何电场，电场中某点的场强是确定值，其大小和方向与试探电荷无关，试探电荷q充当“测量工具”的作用.E=kQ/r2是真空中点电荷电场场强的计算式，E由场源电荷Q和某点到场源电荷的距离r决定.E=U/d是场强与电势差的关系式，只适用于匀强电场，注意式中的d为两点间的距离在场强方向的投影.(b)计算多个电荷形成的电场场强的方法——叠加法当空间的电场由几个点电荷共同激发的时候，空间某点的电场强度等于每个点电荷单独存在时所激发的电场在该点的场强的矢量和，其合成遵守矢量合成的平行四边形定则.(c)计算特殊带电体产生场强的方法补偿法对于某些物理问题，当待求的A直接去解很困难或没有条件求解时，可设法补上一个B，补偿的原则是使A+B成为一个完整的模型，从而使A+B变得易于求解，而且，补上去的B也必须容易求解.那样，待求的A 便可从两者的差值中获得，问题就迎刃而解了，这就是解物理题时常用的补偿法.用这个方法可算出一些特殊的带电体所产生的电场强度.微元法在某些问题中，场源带电体的形状特殊，不能直接求解场源在空间某点所产生的总电场.可将场源带电体分割，在高中阶段，这类问题中分割后的微元常有部分微元关于待求点对称，就可以利用场的叠加及对称性来解题.(d)计算感应电荷产生场强的有效方法——静电平衡法根据静电平衡时导体内部场强处处为零的特点，外部场强与感应电荷产生的场强（附加电场）的合场强为零，可知E感=-E外，这样就可以把复杂问题变简单了.(IV)E-x图象在给定了电场的E-x 图象后，可以由图线确定场强的变化情况，电势的变化情况，图中E-x 图线与x 轴所围图形面积表示电势差.在与粒子运动相结合的题目中，可进一步确定粒子的电性、动能变化、电势能变化等情况.在这类题目中，还可以由E-x 图象假设某一种符合E-x 图线的电场，利用这种已知电场的电场线分布、等势面分布或场源电荷来处理相关问题.(ii)电场的能的性质(I)电势电荷在电场中某一点的电势能与它的电荷量的比值，q /εϕ=. 电势是标量，无方向，但有正负.当空间存在多个场源或存在多种电场时，空间某一点的电势等于各场单独存在时在该点产生的电势的代数和.电场中两点间电势的差值叫做电势差，也叫电压.B A AB U ϕϕ-=，A B BA U ϕϕ-=，AB BA U U -=.④电势是相对的，与零电势点位置的选取有关．电势差是绝对的，只取决于电场本身与两点在电场中的位置．⑤电势能与电势的关系：ϕεq =电场力做功与电势差的关系：AB ABqU W =(II)等势面电场中电势相等的点组成的面 等势面一定与电场线垂直，即跟场强的方向垂直.在同一等势面上移动电荷时电场力不做功.电场线总是从电势高的等势面指向电势低的等势面.④任意两个等势面都不会相交.⑤等差等势面越密的地方电场强度越大，即等势面分布的疏密可以描述电场的强弱. (III)比较电势高低的几种方法利用电场线沿电场线方向，电势越来越低.利用电势差判断出U AB 的正负，再由B A AB U ϕϕ-=比较A ϕ、B ϕ的大小．利用点电荷电场中电势分布取无穷远处为零电势点，正电荷周围电势为正值，且离正电荷近处电势高；负电荷周围电势为负值，且离负电荷近处电势低.④利用电势叠加若有多个场源时，每个场源产生的电场中的电势已知或易于判定，可先将每个电场的电势先判定后叠加从而得到总电势.⑤利用电场力做功情况正电荷在电场力作用下移动时，电场力做正功，电荷由高电势处移向低电势处；正电荷克服电场力做功，电荷由低电势处移向高电势处.对于负电荷，情况正好相反.⑥利用电势能正电荷在电势高处电势能较大；负电荷在电势低处电势能较大.(IV)x -ϕ图象在电场的x -ϕ图象中，除了可以直接从图中了解各点电势大小及变化情况，还可以从图线的斜率上了解各点场强的大小及方向.当x -ϕ图象与粒子运动相结合时，可以涉及到的方面有粒子电性、电势能、电场力做功、动能、速度、加速度等.与E-x 图象类似，也可以由φ-x 图线的特征先假设是某一具有相同x -ϕ变化规律的电场，进而解决问题.(iii)场强与电势的关系场强是描述电场的力的性质的物理量，数值上等于单位正电荷在该处受到的电场力.它是一个矢量.电势是描述电场的能的性质的物理量，数值上等于单位正电荷在该点所具有的电势能，它是一个标量.二者的大小之间无直接的联系，在一个确定的电场中，某一点的场强是确定的，但该点的电势却与零势面的选取有关系：在场强为零的位置电势可以不为零，如两等量同性点电荷连线的中点处，静电平衡状态下的导体内部等；在电势为零的位置场强也可以不为零.如等量异种点电荷连线的中垂面上各点. 严格说来，由x d d U E ∆∆=-==ϕϕϕ12知场强是电势随空间的最大变化率，类似于加速度与速度的关系.当场强为零时，该点电势的变化率为零，若在某一区域内场强处处为零，则该区域内电势的变化率处处为零，即各点电势都相等；若空间某区域场强处处相同，则该区域内各点电势变化率相同，即沿任一方向上电势随距离都是均匀变化的，即同一方向上相同距离的点间电势差相同，只是在不同方向上电势变化率不同，沿场强所在方向上电势变化率最大.电势变化最快.例1.关于静电场，下列结论普遍成立的是（）A电场强度大的地方电势高，电场强度小的地方电势低 B电场中任意两点之间的电势差只与这两点的场强有关 C在正电荷或负电荷产生的静电场中，场强方向都指向电势降低最快的方向 D 将正点电荷从场强为零的一点移动到场强为零的另一点，电场力做功为零【答案】C例２.图为静电除尘器除尘机理的示意图。

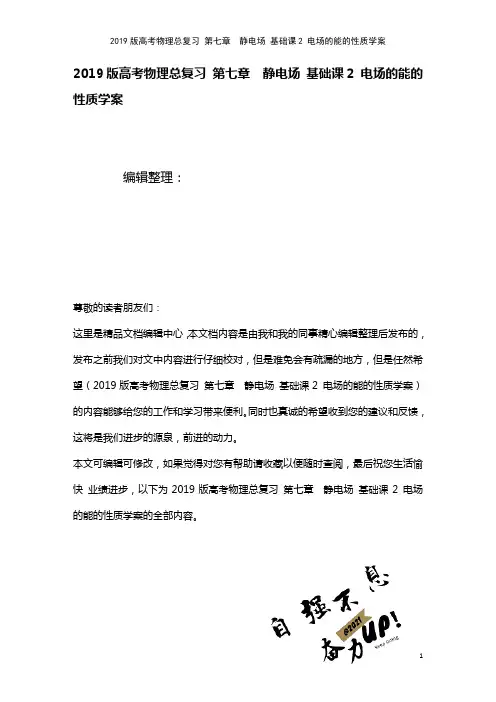

2019版高考物理总复习第七章静电场基础课2 电场的能的性质学案编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2019版高考物理总复习第七章静电场基础课2 电场的能的性质学案）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2019版高考物理总复习第七章静电场基础课2 电场的能的性质学案的全部内容。

基础课2 电场的能的性质知识排查电势能、电势1.电势能（1)电场力做功的特点:电场力做功与路径无关，只与初、末位置有关。

(2）电势能①定义:电荷在电场中具有的势能，数值上等于将电荷从该点移到零势能位置时电场力所做的功。

②电场力做功与电势能变化的关系：电场力做的功等于电势能的减少量,即W AB ＝E p A－E p B＝－ΔE p。

2.电势（1）定义：试探电荷在电场中某点具有的电势能E p与它的电荷量q的比值。

(2)定义式：φ＝错误!。

(3)矢标性：电势是标量，有正、负之分，其正（负）表示该点电势比零电势高（低)。

(4)相对性：电势具有相对性，同一点的电势因选取零电势点的不同而不同。

3。

等势面(1)定义:电场中电势相等的各点组成的面.（2)四个特点①等势面一定与电场线垂直。

②在同一等势面上移动电荷时电场力不做功。

③电场线方向总是从电势高的等势面指向电势低的等势面。

④等差等势面越密的地方电场强度越大，反之越小。

电势差1。

定义：电荷在电场中，由一点A移到另一点B时,电场力做功与移动电荷的电荷量的比值。

2。

定义式：U AB＝错误!.3.电势差与电势的关系：U AB＝φA－φB，U AB＝－U BA。

匀强电场中电势差与电场强度的关系1。

电势差与电场强度的关系：匀强电场中两点间的电势差等于电场强度与这两点沿电场线方向的距离的乘积.即U＝Ed，也可以写作E＝错误!。

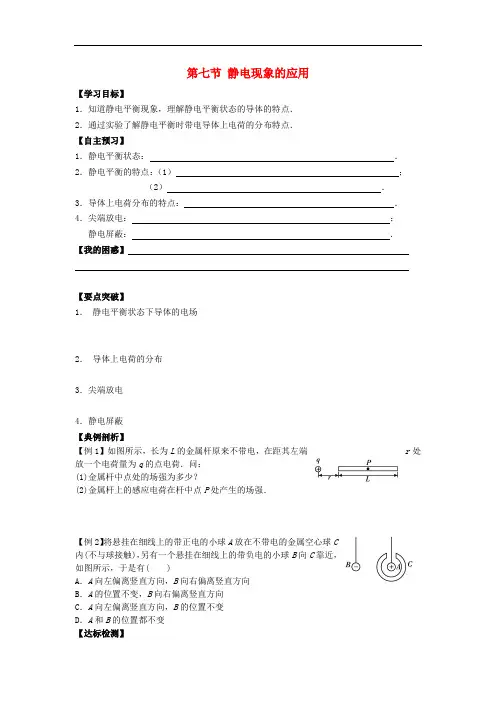

第七节静电现象的应用【学习目标】1．知道静电平衡现象，理解静电平衡状态的导体的特点．2．通过实验了解静电平衡时带电导体上电荷的分布特点．【自主预习】1．静电平衡状态：．2．静电平衡的特点：（1）；（2）．3．导体上电荷分布的特点：．4．尖端放电：；静电屏蔽：．【我的困惑】【要点突破】1．静电平衡状态下导体的电场2．导体上电荷的分布3．尖端放电4．静电屏蔽【典例剖析】【例1】如图所示，长为L的金属杆原来不带电，在距其左端r处放一个电荷量为q的点电荷．问：(1)金属杆中点处的场强为多少？(2)金属杆上的感应电荷在杆中点P处产生的场强．【例2】将悬挂在细线上的带正电的小球A放在不带电的金属空心球C内(不与球接触)，另有一个悬挂在细线上的带负电的小球B向C靠近，如图所示，于是有( )A．A向左偏离竖直方向，B向右偏离竖直方向B．A的位置不变，B向右偏离竖直方向C．A向左偏离竖直方向，B的位置不变D．A和B的位置都不变【达标检测】1．对于电场中处于静电平衡状态的导体，下列分析不正确的是( )A．导体内部的场强处处为零B．导体内部没有电荷，电荷只分布在导体的外表面上C．导体内部是外电场与感应电荷电场叠加后的合场强，其大小为零D．处于静电平衡的导体内部的自由电子不再运动2．在下列措施中，能将产生的静电尽快导走的是( )A．飞机轮子上搭地线B．印染车间保持湿度C．复印图片D．电工钳柄装有绝缘套3．如图所示，带电体Q靠近一个接地空腔导体，空腔里面无电荷．在静电平衡后，下列物理量中等于0的是( )A．导体腔内任意点的电场强度B．导体腔内任意点的电势C．导体外表面的电荷量D．导体空腔内表面的电荷量4．如图所示，在原来不带电的金属细杆ab附近P处，放置一个正点电荷，达到静电平衡后( )A．a端的电势比b端的高B．b端的电势比d点的低C．a端的电势不一定比d点的低D．杆内c处电场方向由c指向b5．电工穿的高压作业服是用铜丝纺织的，下列说法正确的是( )A．铜丝编织的衣服不易拉破，所以用铜丝编织B．电工被铜丝纺织的衣服所包裹，使体内电势保持为零，对人体起保护作用C．电工被铜丝纺织的衣服所包裹，使体内电场强度保持为零，对人体起保护作用D．铜丝必须达到一定的厚度，才能对人体起到保护作用。

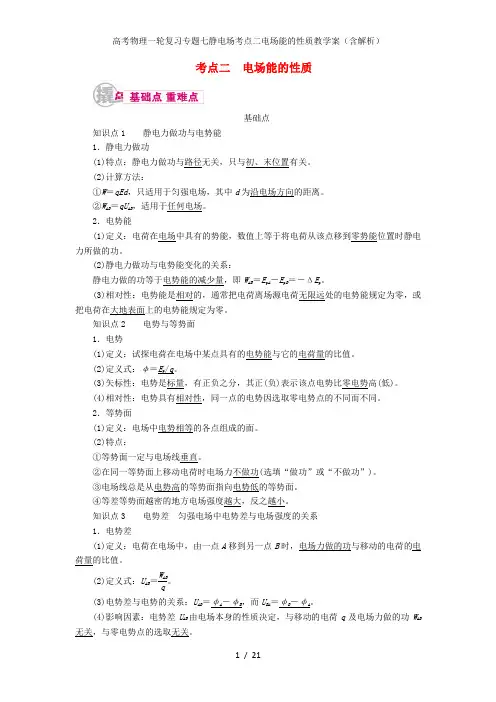

考点二 电场能的性质基础点知识点1 静电力做功与电势能 1．静电力做功(1)特点：静电力做功与路径无关，只与初、末位置有关。

(2)计算方法：①W ＝qEd ，只适用于匀强电场，其中d 为沿电场方向的距离。

②W AB ＝qU AB ，适用于任何电场。

2．电势能(1)定义：电荷在电场中具有的势能，数值上等于将电荷从该点移到零势能位置时静电力所做的功。

(2)静电力做功与电势能变化的关系：静电力做的功等于电势能的减少量，即W AB ＝E p A －E p B ＝－ΔE p 。

(3)相对性：电势能是相对的，通常把电荷离场源电荷无限远处的电势能规定为零，或把电荷在大地表面上的电势能规定为零。

知识点2 电势与等势面 1．电势(1)定义：试探电荷在电场中某点具有的电势能与它的电荷量的比值。

(2)定义式：φ＝E p /q 。

(3)矢标性：电势是标量，有正负之分，其正(负)表示该点电势比零电势高(低)。

(4)相对性：电势具有相对性，同一点的电势因选取零电势点的不同而不同。

2．等势面(1)定义：电场中电势相等的各点组成的面。

(2)特点：①等势面一定与电场线垂直。

②在同一等势面上移动电荷时电场力不做功(选填“做功”或“不做功”)。

③电场线总是从电势高的等势面指向电势低的等势面。

④等差等势面越密的地方电场强度越大，反之越小。

知识点3 电势差 匀强电场中电势差与电场强度的关系 1．电势差(1)定义：电荷在电场中，由一点A 移到另一点B 时，电场力做的功与移动的电荷的电荷量的比值。

(2)定义式：U AB ＝W ABq。

(3)电势差与电势的关系：U AB ＝φA －φB ，而U BA ＝φB －φA 。

(4)影响因素：电势差U AB 由电场本身的性质决定，与移动的电荷q 及电场力做的功W AB无关，与零电势点的选取无关。

2．匀强电场中电势差与电场强度的关系 (1)关系式U AB ＝Ed, 其中d 为电场中两点间沿电场方向的距离。
