推力滚针轴承知识大全

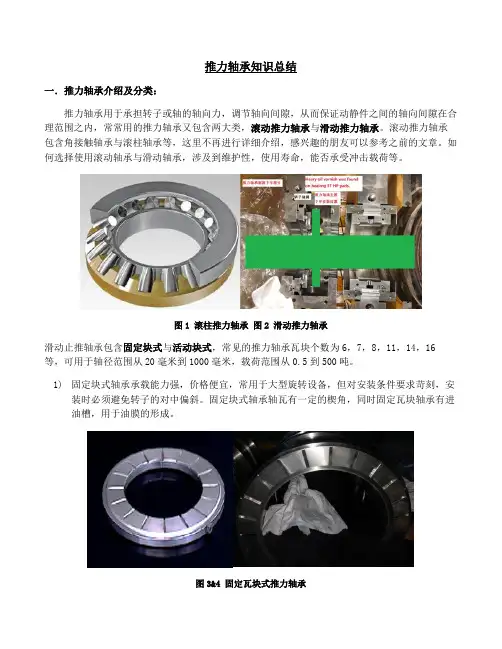

推力轴承知识总结一．推力轴承介绍及分类：推力轴承用于承担转子或轴的轴向力，调节轴向间隙，从而保证动静件之间的轴向间隙在合理范围之内，常常用的推力轴承又包含两大类，滚动推力轴承与滑动推力轴承。

滚动推力轴承包含角接触轴承与滚柱轴承等，这里不再进行详细介绍，感兴趣的朋友可以参考之前的文章。

如何选择使用滚动轴承与滑动轴承，涉及到维护性，使用寿命，能否承受冲击载荷等。

图1 滚柱推力轴承图2 滑动推力轴承滑动止推轴承包含固定块式与活动块式，常见的推力轴承瓦块个数为6，7，8，11，14，16等，可用于轴径范围从20毫米到1000毫米，载荷范围从0.5到500吨。

1)固定块式轴承承载能力强，价格便宜，常用于大型旋转设备，但对安装条件要求苛刻，安装时必须避免转子的对中偏斜。

固定块式轴承轴瓦有一定的楔角，同时固定瓦块轴承有进油槽，用于油膜的形成。

图3&4 固定瓦块式推力轴承2)活动块式主要分两类，一类式米歇尔轴承，一类式金斯伯雷轴承：-每个轴承由一系列瓦块组成，支撑在一个承载环（保持器）中。

每个轴瓦都可以自由倾斜，从而形成一个自我形成的流体动力膜。

自我平衡的设计平衡了各瓦块之间的负荷，并适应了轴承和套圈之间的错位或偏移。

承载环可以是一体的，也可以是两半的，瓦块的大小和数量可以根据工作条件来选择。

此外，轴瓦可以提供用于双向运行的中心支点或用于增加负载能力和降低轴瓦温度的偏移支点。

图5&6米契尔止推轴承及部件米契尔式轴承由基环与止推瓦块组成，对变动载荷的适应能力较强，但是载荷不是均匀的分布再每块瓦块上，瓦块与基环为线接触，调节能力差，容易造成成了止推轴承瓦块磨损不均。

图7&8 金斯伯雷止推轴承及部件金斯伯雷轴承克服了米式轴承缺点，其优点在于载荷分布均匀，瓦块与上水准块为点接触，调节灵活，能补偿转子的不对中偏斜。

金斯伯雷轴承是层叠式自动平衡推力的轴承，是由若干个止推块组成，止推块下垫有上水准块，下水准快与基环，相当于三层零件叠放再基环上，止推块与水准块之间通过球面支点接触。

推力轴承原理推力轴承是一种用于承受轴向力的轴承，它可以有效地支撑旋转机械设备在高速运转时所产生的轴向力。

推力轴承的工作原理是通过摩擦力和滚动力来承受和传递轴向载荷，从而保证设备的稳定运行。

本文将从推力轴承的结构特点、工作原理和应用范围等方面进行介绍。

推力轴承通常由几个主要部分组成，包括凸缘、轴承座、滚动体和保持架等。

其中，凸缘是承受轴向力的主要部分，它通常采用钢铁材质制成，具有较高的强度和硬度。

轴承座则是支撑凸缘的底座，它通常由铸铁或钢板焊接而成，具有足够的刚度和稳定性。

滚动体和保持架则是推力轴承中起到支撑和传递载荷作用的关键部件，它们通常采用滚针、滚柱或滚珠等形式，能够在轴向载荷作用下实现相对滚动，从而减小摩擦阻力，提高轴承的工作效率。

推力轴承的工作原理主要是依靠滚动体和保持架的相互配合来承受和传递轴向载荷。

当轴承受到轴向力作用时，滚动体和保持架会产生相对滚动，从而将载荷传递给轴承座和机械设备，实现了对轴向力的支撑和传递。

同时，推力轴承在工作过程中还需要考虑到摩擦力和润滑问题，通过合理的润滑方式和摩擦副设计，可以减小轴承的摩擦阻力，提高轴承的工作效率和使用寿命。

推力轴承在工程领域中有着广泛的应用，特别是在涡轮机、离心泵、风力发电机等高速旋转设备中，推力轴承的重要性更是不言而喻。

它能够有效地支撑和传递设备在高速运转时所产生的轴向载荷，保证了设备的稳定运行和安全性。

同时，推力轴承的结构设计和工作原理也在不断地得到改进和完善，以适应不同工况和环境下的需求，提高了设备的性能和可靠性。

总的来说，推力轴承作为一种重要的机械传动部件，具有着独特的结构特点和工作原理，能够有效地承受和传递轴向载荷，保证了设备的稳定运行和安全性。

它在各种高速旋转设备中都有着广泛的应用，对于提高设备的性能和可靠性起着至关重要的作用。

随着科技的不断进步和发展，相信推力轴承的结构设计和工作原理也会不断地得到改进和完善，为各种机械设备的发展和应用提供更加可靠的支撑。

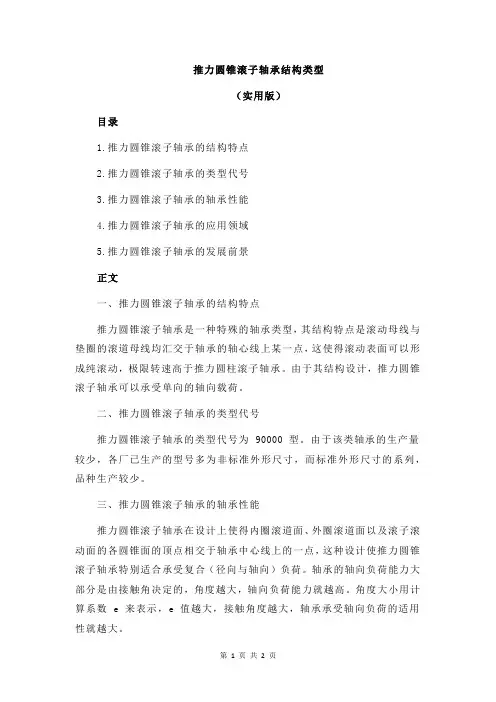

推力圆锥滚子轴承结构类型
（实用版）
目录
1.推力圆锥滚子轴承的结构特点
2.推力圆锥滚子轴承的类型代号
3.推力圆锥滚子轴承的轴承性能
4.推力圆锥滚子轴承的应用领域
5.推力圆锥滚子轴承的发展前景
正文
一、推力圆锥滚子轴承的结构特点
推力圆锥滚子轴承是一种特殊的轴承类型，其结构特点是滚动母线与垫圈的滚道母线均汇交于轴承的轴心线上某一点，这使得滚动表面可以形成纯滚动，极限转速高于推力圆柱滚子轴承。

由于其结构设计，推力圆锥滚子轴承可以承受单向的轴向载荷。

二、推力圆锥滚子轴承的类型代号
推力圆锥滚子轴承的类型代号为 90000 型。

由于该类轴承的生产量较少，各厂已生产的型号多为非标准外形尺寸，而标准外形尺寸的系列，品种生产较少。

三、推力圆锥滚子轴承的轴承性能
推力圆锥滚子轴承在设计上使得内圈滚道面、外圈滚道面以及滚子滚动面的各圆锥面的顶点相交于轴承中心线上的一点，这种设计使推力圆锥滚子轴承特别适合承受复合（径向与轴向）负荷。

轴承的轴向负荷能力大部分是由接触角决定的，角度越大，轴向负荷能力就越高。

角度大小用计算系数 e 来表示，e 值越大，接触角度越大，轴承承受轴向负荷的适用性就越大。

四、推力圆锥滚子轴承的应用领域
推力圆锥滚子轴承适用于承受重负荷与冲击负荷，主要用于轧钢机螺钉固定轴承配置，以及一些特殊的工业设备中。

五、推力圆锥滚子轴承的发展前景
随着工业化进程的加速，推力圆锥滚子轴承的需求量也在逐年增加，其发展前景广阔。

平面推力滚针轴承标准在机械工程中，滚针轴承是一种常见的轴承类型，它通过滚针的滚动来减小摩擦，承受径向和轴向载荷。

而平面推力滚针轴承则是一种特殊类型的滚针轴承，它能够同时承受径向和推力载荷。

本文将围绕平面推力滚针轴承的标准进行介绍和讨论。

首先，平面推力滚针轴承的标准主要包括尺寸标准、技术要求和测试方法等方面。

在尺寸标准方面，平面推力滚针轴承的尺寸应符合国家标准或行业标准的规定，包括内径、外径、滚针数量、滚针直径、外圈和内圈的宽度等。

在技术要求方面，平面推力滚针轴承应具有良好的旋转精度、承载能力、刚度和耐磨性等性能。

而在测试方法方面，应采用相应的测试设备和方法对平面推力滚针轴承进行性能测试，确保其符合标准要求。

其次，平面推力滚针轴承的标准还涉及到材料选择、加工工艺和质量控制等方面。

在材料选择方面，应选择高强度、耐磨、耐腐蚀的材料作为平面推力滚针轴承的制造材料，以确保其具有良好的使用性能和寿命。

在加工工艺方面，应采用先进的加工设备和工艺，确保平面推力滚针轴承的尺寸精度和表面质量达到标准要求。

在质量控制方面，应建立严格的质量管理体系，对每一道工序和每一批产品进行严格的检验和控制，确保产品质量稳定可靠。

最后，平面推力滚针轴承的标准还应包括安装使用和维护保养等方面的内容。

在安装使用方面，应按照标准要求进行正确的安装和使用，确保轴承能够发挥最佳的性能。

在维护保养方面，应定期对轴承进行检查和润滑，及时发现和解决问题，延长轴承的使用寿命。

综上所述，平面推力滚针轴承的标准涉及到多个方面，包括尺寸标准、技术要求、测试方法、材料选择、加工工艺、质量控制、安装使用和维护保养等内容。

只有严格按照标准要求进行设计、制造、检验和使用，才能确保平面推力滚针轴承具有良好的性能和可靠的使用寿命。

推力滚针轴承型号尺寸推力滚针轴承是一种常见的滚动轴承，广泛应用于机械设备和汽车等行业。

它具有结构简单、承载能力大、转速高等优点，因此备受青睐。

下面是几种常见的推力滚针轴承型号及其尺寸介绍。

1. AXK系列推力滚针轴承AXK系列推力滚针轴承是非分离式轴承，主要有AXK0414、AXK0515、AXK0619、AXK0821等型号。

这些轴承由一个外圈、一个内圈和一组针形滚子组成。

它们的外径分别为4mm、5mm、6mm和8mm，内径为14mm、15mm、19mm和21mm。

2. AX系列推力滚针轴承AX系列推力滚针轴承是分离式轴承，主要有AX1022、AX1226、AX1528、AX1730等型号。

这些轴承由一个外圈、一个内圈和一组针形滚子组成。

它们的外径分别为10mm、12mm、15mm和17mm，内径为22mm、26mm、28mm和30mm。

3. AS系列推力滚针轴承AS系列推力滚针轴承主要用于轴承座中的定位和支撑作用。

它们的外径为12mm、15mm、17mm和20mm，内径为26mm、30mm、35mm和47mm。

4. TC系列推力滚针轴承TC系列推力滚针轴承由一个外圈、一个内圈和一组针形滚子组成。

它们的外径为6mm、8mm、10mm和12mm，内径为19mm、22mm、28mm和35mm。

总结一下，推力滚针轴承型号多种多样，尺寸也各不相同。

根据实际应用需求，选择适当的型号和尺寸的推力滚针轴承非常重要。

这些推力滚针轴承不仅可以在机械设备中发挥重要作用，还可以提高设备的性能和使用寿命。

因此，在选择时需要根据实际需求进行综合考虑，以确保轴承的正常运转和性能。

推力滚针轴承在机械传动、自动化设备、船舶、汽车等领域中广泛应用。

通过优化设计和改进材料，推力滚针轴承在提高承载能力、减小摩擦和噪声、延长使用寿命方面取得了显著的进展。

在日常维护和保养过程中，应根据操作要求进行适当的润滑和保养，确保轴承的正常运行。

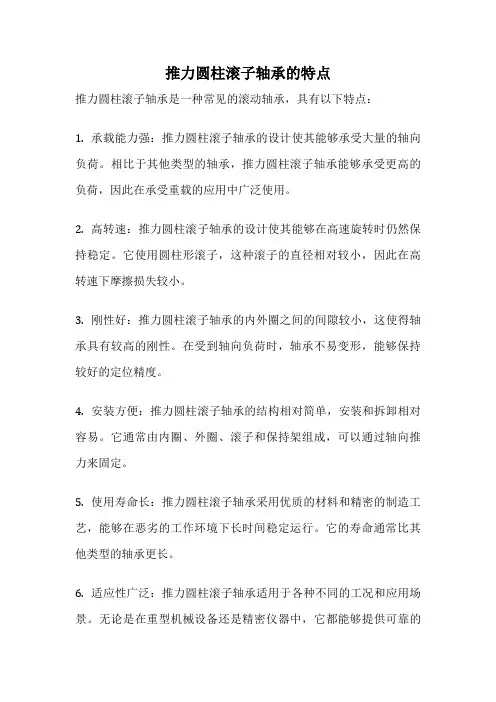

推力圆柱滚子轴承的特点
推力圆柱滚子轴承是一种常见的滚动轴承，具有以下特点：
1. 承载能力强：推力圆柱滚子轴承的设计使其能够承受大量的轴向负荷。

相比于其他类型的轴承，推力圆柱滚子轴承能够承受更高的负荷，因此在承受重载的应用中广泛使用。

2. 高转速：推力圆柱滚子轴承的设计使其能够在高速旋转时仍然保持稳定。

它使用圆柱形滚子，这种滚子的直径相对较小，因此在高转速下摩擦损失较小。

3. 刚性好：推力圆柱滚子轴承的内外圈之间的间隙较小，这使得轴承具有较高的刚性。

在受到轴向负荷时，轴承不易变形，能够保持较好的定位精度。

4. 安装方便：推力圆柱滚子轴承的结构相对简单，安装和拆卸相对容易。

它通常由内圈、外圈、滚子和保持架组成，可以通过轴向推力来固定。

5. 使用寿命长：推力圆柱滚子轴承采用优质的材料和精密的制造工艺，能够在恶劣的工作环境下长时间稳定运行。

它的寿命通常比其他类型的轴承更长。

6. 适应性广泛：推力圆柱滚子轴承适用于各种不同的工况和应用场景。

无论是在重型机械设备还是精密仪器中，它都能够提供可靠的
支持和定位。

总结起来，推力圆柱滚子轴承具有承载能力强、高转速、刚性好、安装方便、使用寿命长和适应性广泛等特点。

它在各种机械设备中的应用非常广泛，是一种性能稳定、可靠性高的滚动轴承。

无论是在工业生产中还是日常生活中，我们都可以看到推力圆柱滚子轴承的身影。

平面推力滚针轴承尺寸规格引言平面推力滚针轴承是一种常见的机械传动元件，用于承受轴向推力和径向载荷。

它由外圈、内圈、滚针和保持架组成。

本文将详细介绍平面推力滚针轴承的尺寸规格，包括外径、内径、高度等。

外径规格平面推力滚针轴承的外径是指其外圈的直径。

根据不同的应用需求，外径可以有多种规格可选。

常见的外径规格有10mm、15mm、20mm、25mm等。

具体选择哪个规格取决于所需要承受的载荷大小以及安装空间的限制。

内径规格平面推力滚针轴承的内径是指其内圈的直径。

与外径一样，内径也有多种规格可选。

常见的内径规格有6mm、8mm、10mm、12mm等。

选择合适的内径取决于所需传递的轴向推力和应用环境。

高度规格平面推力滚针轴承的高度是指其整体厚度或者说宽度。

高度也是根据不同的应用需求来确定的。

常见的高度规格有6mm、8mm、10mm、12mm等。

高度的选择需要考虑轴向推力和径向载荷的大小以及承载能力。

滚针规格滚针是平面推力滚针轴承中起到支撑作用的关键部件。

滚针一般由高强度钢材制成，具有良好的耐磨性和抗压性。

滚针的直径与内圈直径相对应，常见的滚针直径规格有2mm、3mm、4mm等。

保持架规格保持架是将滚针固定在一定间距上并保持其相对位置不变的部件。

保持架通常由金属或塑料制成，具有良好的刚性和耐腐蚀性。

保持架的设计需要考虑到滚针之间的间隙和相互作用力。

常见的保持架规格有10片、15片、20片等。

安装方式平面推力滚针轴承可以通过多种方式安装。

常见的安装方式包括压入式安装和插入式安装。

•压入式安装：将轴承通过外圈直接压入到设备的孔中。

这种安装方式简单快捷，适用于较小的轴承和孔径。

•插入式安装：将轴承通过内圈插入到设备的孔中。

这种安装方式适用于较大的轴承和孔径，可以减少安装时的力量。

适用范围平面推力滚针轴承广泛应用于各种机械设备中，特别是在高速、高精度和高负荷条件下。

它们常见于自动化设备、数控机床、工业机械等领域。

使用注意事项在选择和使用平面推力滚针轴承时，需要注意以下几点：1.根据实际需求选择合适的尺寸规格，以确保轴向推力和径向载荷能够得到有效支撑。

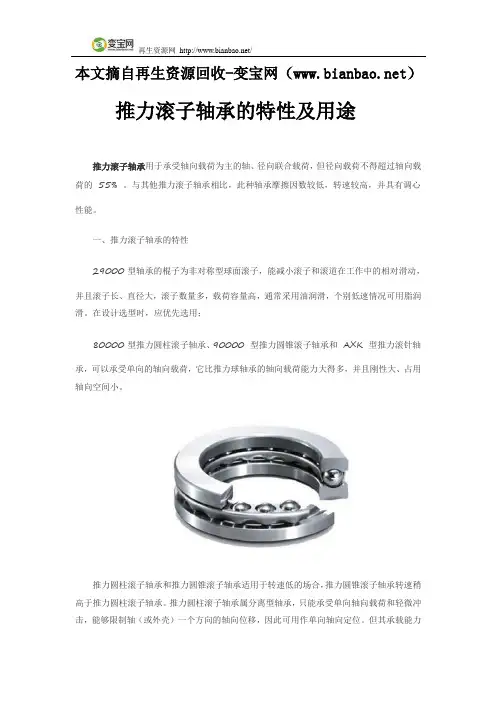

本文摘自再生资源回收-变宝网（）推力滚子轴承的特性及用途
推力滚子轴承用于承受轴向载荷为主的轴、径向联合载荷，但径向载荷不得超过轴向载荷的55% 。

与其他推力滚子轴承相比，此种轴承摩擦因数较低，转速较高，并具有调心性能。

一、推力滚子轴承的特性
29000型轴承的棍子为非对称型球面滚子，能减小滚子和滚道在工作中的相对滑动，并且滚子长、直径大，滚子数量多，载荷容量高，通常采用油润滑，个别低速情况可用脂润滑。

在设计选型时，应优先选用；
80000型推力圆柱滚子轴承、90000 型推力圆锥滚子轴承和AXK 型推力滚针轴承，可以承受单向的轴向载荷，它比推力球轴承的轴向载荷能力大得多，并且刚性大、占用轴向空间小。

推力圆柱滚子轴承和推力圆锥滚子轴承适用于转速低的场合，推力圆锥滚子轴承转速稍高于推力圆柱滚子轴承。

推力圆柱滚子轴承属分离型轴承，只能承受单向轴向载荷和轻微冲击，能够限制轴（或外壳）一个方向的轴向位移，因此可用作单向轴向定位。

但其承载能力
远远大于推力球轴承。

滚子滚动时，由于滚子两端线速度不同，使滚子在套圈滚道上不可避免地产生滑动，因此，此类轴承的极限转速较推力球轴承低，通常仅适用于低速运转场合。

二、推力滚子轴承的用途
推力圆柱滚子轴承主要用于重型机床、大功率船用齿轮箱、石油钻机、立式电机等机械中。

更多推力滚子轴承相关资讯，请持续关注变宝网资讯中心。

本文摘自变宝网-废金属_废塑料_废纸_废品回收_再生资源B2B交易平台网站；
变宝网官网网址：/newsDetail551547.html
网上找客户，就上变宝网！免费会员注册，免费发布需求，让属于你的客户主动找你！。

平面推力滚针轴承尺寸规格1. 引言平面推力滚针轴承是一种常用于工业机械中的关键零部件，它能够承受很大的径向和轴向载荷。

本文将详细介绍平面推力滚针轴承的尺寸规格，包括内径、外径、宽度等方面的信息。

2. 平面推力滚针轴承的定义平面推力滚针轴承是一种由外圆筒形外套和内圆锥形内套组成的轴承，在内套上布有一些滚动体，通常为圆柱形或圆锥形滚子。

该轴承适用于高速旋转和高负荷条件下的应用。

3. 尺寸规格平面推力滚针轴承的尺寸规格通常由内径、外径和宽度三个参数来描述。

3.1 内径（d）内径是指平面推力滚针轴承内圆锥形内套的直径。

根据不同的应用需求，内径可以有多个不同尺寸可供选择，例如10 mm、20 mm、30 mm等。

3.2 外径（D）外径是指平面推力滚针轴承外圆筒形外套的直径。

与内径一样，外径也有各种不同尺寸可供选择，例如30 mm、40 mm、50 mm等。

3.3 宽度（B）宽度是指平面推力滚针轴承内套和外套之间的距离。

宽度的大小决定了轴承的承载能力和稳定性。

一般来说，宽度越大，轴承的承载能力越高。

常见的宽度尺寸有10 mm、15 mm、20 mm等。

4. 应用范围平面推力滚针轴承广泛应用于各种机械设备中，特别是在需要承受大径向和轴向载荷的场合。

以下是一些常见的应用范围：•工业机械：如风力发电机组、冶金设备、矿山机械等。

•车辆工程：如汽车传动系统、航空发动机等。

•农业机械：如收割机、拖拉机等。

5. 选型建议在选择平面推力滚针轴承时，需要考虑以下几个因素：5.1 轴承负荷根据实际工况和负荷要求，选择合适的内径、外径和宽度尺寸，以确保轴承能够承受预期的负荷。

5.2 转速要求根据工作转速要求选择合适的轴承型号，以确保轴承在高速旋转时能够正常运行。

5.3 轴向间隙轴向间隙是指内套和外套之间的径向距离。

根据实际需求选择合适的轴向间隙，以确保轴承在装配时能够正常运转。

6. 结论平面推力滚针轴承是一种重要的机械零部件，在工业领域中有着广泛的应用。
