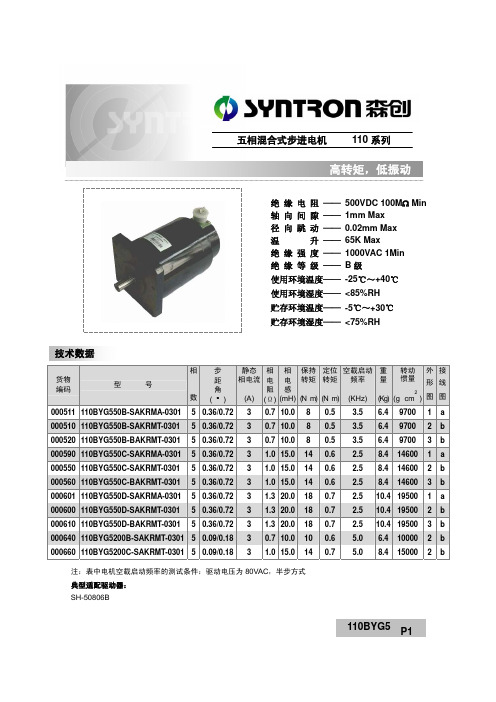

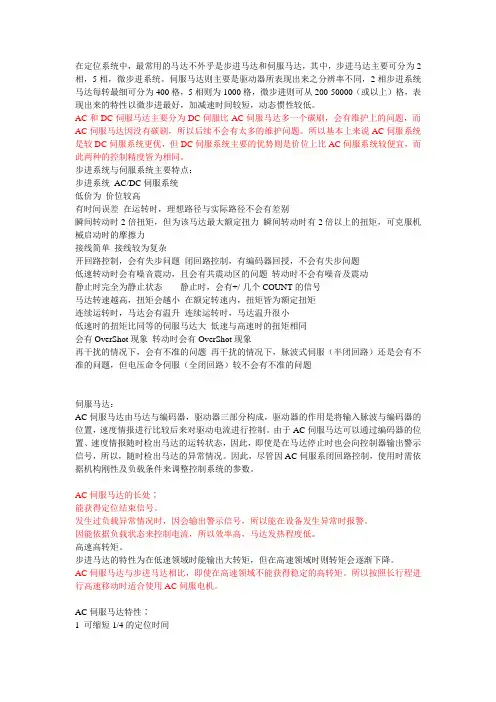

步进电机主要是依相数来做分类，而其中又以二相、五相步进电机为目前市场上所广泛采用。二相步进电机每转最细可分割为400等分，五相则可分割为1000等分，所以表现出来的特性以五相步进电机较佳、加减速时间较短、动态惯性较低。 二相/五相步进电机差异比较8个主极；4相(2相)4极线圈10个主极；5相2极线圈分解能1.8°/0.9°（200、400分割/圈）0.72°/0.36°（500、1000分割/圈）较二相步进电机高出2.5倍分解能。振动性100-200PPS之间为低速共振领域，振动较大无显著共振点低振动速度—转矩特性于速度上不及五相步进电机高速度、高转矩步进电机是一种离散运动的装置，它和现代数字控制技术有着本质的联系。在目前国内的数字控制系统中，步进电机的应用十分广泛。随着全数字式交流伺服系统的出现，交流伺服电机也越来越多地应用于数字控制系统中。为了适应数字控制的发展趋势，运动控制系统中大多采用步进电机或全数字式交流伺服电机作为执行电动机。虽然两者在控制方式上相似（脉冲串和方向信号），但在使用性能和应用场合上存在着较大的差异。现就二者的使用性能作一比较。 一、控制精度不同 两相混合式步进电机步距角一般为 3.6°、1.8°，五相混合式步进电机步距角一般为0.72

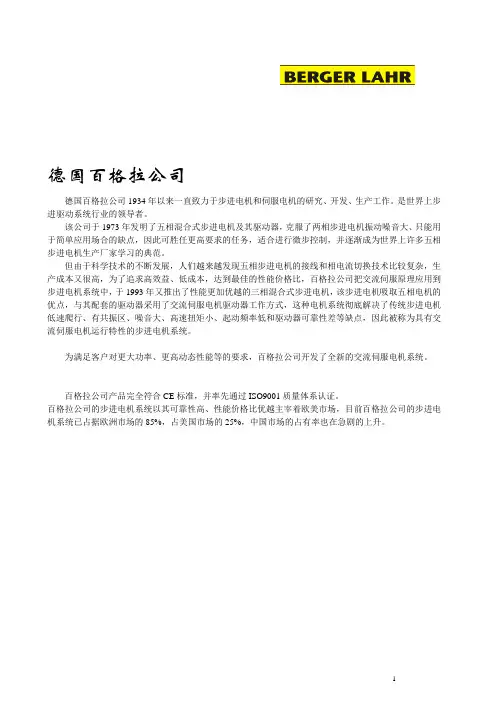

°、0.36°。也有一些高性能的步进电机步距角更小。如四通公司生产的一种用于慢走丝机床的步进电机，其步距角为0.09°；德国百格拉公司（BERGERLAHR）生产的三相混合式步进电机其步距角可通过拨码开关设置为1.8°、0.9°、0.72°、0.36°、0.18°、0.09°、0.072°、0.036°，兼容了两相和五相混合式步进电机的步距角。 交流伺服电机的控制精度由电机轴后端的旋转编码器保证。以松下全数字式交流伺服电机为例，对于带标准2500线编码器的电机而言，由于驱动器内部采用了四倍频技术，其脉冲当量为360°/10000=0.036°。对于带17位编码器的电机而言，驱动器每接收217=131072个脉冲电机转一圈，即其脉冲当量为360°/131072=9.89秒。是步距角为 1.8°的步进电机的脉冲当量的1/655。 二、低频特性不同 步进电机在低速时易出现低频振动现象。振动频率与负载情况和驱动器性能有关，一般认为振动频率为电机空载起跳频率的一半。这种由步进电机的工作原理所决定的低频振动现象对于机器的正常运转非常不利。当步进电机工作在低速时，一般应采用阻尼技术来克服低频振动现象，比如在电机上加阻尼器，或驱动器上采用细分技术等。
编号 课程设计（论文） 相关资料 ： 题目：基于单片机的四相步进电机控制 学院 专业 学号 、 学生姓名 指导教师
二〇一二年六月二十五日 目录 第1章概述 (2) … 第2章设计内容的介绍 (3) 步进电机原理 (3) 步进电机的分类和选择 (4) 设计目标.............................................................................................5.第3章设计思路具体内容.. (6) 设计思路 (6) 总体设计框图及电路原理图 (6) 单片机及其最小系统 (7) } 按键电路 (7) 步进电机状态显示电路 (8) 步进电机驱动电路 (9) 第四章程序设计 (9) 程序设计思路 (9) 主程序设计 (10) 第五章总结 (10) 参考文献 (10) < 附录 (11) ·
第1章概述 步进电机最早是在1920年由英国人所开发。1950年后期晶体管的发明也逐渐应用在步进电机上，这对于数字化的控制变得更为容易。以后经过不断改良，使得今日步进电机已广泛运用在需要高定位精度、高分解性能、高响应性、信赖性等灵活控制性高的机械系统中。在生产过程中要求自动化、省人力、效率高的机器中，我们很容易发现步进电机的踪迹，尤其以重视速度、位置控制、需要精确操作各项指令动作的灵活控制性场合步进电机用得最多。步进电机作为执行元件，是机电一体化的关键产品之一, 广泛应用在各种自动化控制系统中。随着微电子和计算机技术的发展，步进电机的需求量与日俱增，在各个国民经济领域都有应用。 步进电机是将电脉冲信号变换成角位移或直线位移的执行部件。步进电机可以直接用数字信号驱动，使用非常方便。一般电动机都是连续转动的，而步进电动机则有定位和运转两种基本状态，当有脉冲输入时步进电动机一步一步地转动，每给它一个脉冲信号，它就转过一定的角度。步进电动机的角位移量和输入脉冲的个数严格成正比，在时间上与输入脉冲同步，因此只要控制输入脉冲的数量、频率及电动机绕组通电的相序，便可获得所需的转角、转速及转动方向。在没有脉冲输入时，在绕组电源的激励下气隙磁场能使转子保持原有位置处于定位状态。因此非常适合于单片机控制。步进电机还具有快速启动、精确步进和定位等特点，因而在数控机床，绘图仪，打印机以及光学仪器中得到广泛的应用。步进电动机已成为除直流电动机和交流电动机以外的第三类电动机。传统电动机作为机电能量转换装置，在人类的生产和生活进入电气化过程中起着关键的作用。步进电机可以作为一种控制用的特种电机，利用其没有积累误差(精度为100%)的特点，广泛应用于各种开环控制。
步进电机作为执行元件，是机电一体化的关键产品之一，广泛应用在各种自动化设备中。步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度(即步进角)。可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的。 不同类型的步进电机有着不同的特点和功能，下面维科特主要和大家讲解混合式步进电机和反应式步进电机的区别。 混合式步进电机是综合了永磁式和反应式的优点而设计的步进电机。它又分为两相、三相和五相，两相步进角一般为1.8度，三相步进角一般为 1.2度，而五相步进角一般为0.72度。 混合式步进电机的转子本身具有磁性，因此在同样的定子电流下产生的转矩要大于反应式步进电机，且其步距角通常也较小，因此，经济型数控机床一般需用混合式步进电机驱动。但混合转子的结构较复杂、转子惯量大，其快速性要低于反应式步进电机。 混合式步进电机特性： 1、输出转矩大，高转速。
2、电机发热小，噪音低，效率高。 3、高速停止平稳快速，无零速振荡运行平稳，振动噪声小。 4、响应速度快，适合频繁启停的场合。 反应式步进电机，是一种传统的步进电机，由磁性转子铁芯通过与由定子产生的脉冲电磁场相互作用而产生转动。 应用领域： 反应式步进电机主要应用于计算机外部设备、摄影系统、光电组合装置、阀门控制、核反应堆、银行终端、数控机床、自动绕线机、电子钟表及医疗设备等领域中。 混合式步进电机和反应式步进电机的区别 1、在结构和材料上不同，混合式电机内部具有永久磁性材料，故混合式电机有自阻(即在电机未加电的情况下有一定的自锁力)，而反应式电机没有自阻。 2、在运行性能上有差别，混合式电机运行时相对较平稳，输出力矩相对较大，运行声音小。
M860 V5.0型驱动器功能简介 M860 V5.0驱动器，主要驱动57、86型两相混合式 步进电机。其微步细分数有16种，最大步数为 51200Pulse/rev；其工作峰值电流范围为2.4A－7.2A，输 出电流共有8档，电流的分辨率约为0.6A；具有自动半 流，过压、过流保护等功能。本驱动器为交直流供电， 建议工作电压范围为24VDC－68VDC，电压不超过 80VDC，不低于20VDC。 主要应用领域 主要应用领域：：适合各种中大型自动化设备，例如： 雕刻机、切割机、包装机械、电子加工设备、自动装配 设备等。在用户期望小噪声、高速度的设备中应用效果 特佳。 驱动器功能操作说明 微步细分数设定 由SW5－SW8四个拨码开关来设定驱动器微步细分数，其共有15档微步细分。用户设定微步 细分时，应先停止驱动器运行。具体微步细分数的设定，请驱动器面版图说明。 输出电流设定 由SW1－SW3三个拨码开关来设定驱动器输出电流，其输出电流共有8档。具体输出电流的 设定，请驱动器面版图说明。 自动半流功能 用户可通过SW4来设定驱动器的自动半流功能。off表示静态电流设为动态电流的一半，on 表示静态电流与动态电流相同。一般用途中应将SW4设成off，使得电机和驱动器的发热减少， 可靠性提高。脉冲串停止后约0.4秒左右电流自动减至一半左右（实际值的60％），发热量理 论上减至36％。 信号接口 PUL＋和PUL－为控制脉冲信号正端和负端；DIR＋和DIR－为方向信号正端和负端；ENA＋ 和ENA－为使能信号的正端和负端。 电机接口 A＋和A－接步进电机A相绕组的正负端；B＋和B－接步进电机B相绕组的正负端。当A、B 两相绕组调换时，可使电机方向反向。 电源接口 采用直流电源供电，工作电压范围建议为24－68VDC，电源功率大于200W，电压不超过80VDC 和不低于20VDC。 指示灯 驱动器有红绿两个指示灯。其中绿灯为电源指示灯，当驱动器上电后绿灯常亮；红灯为故障指 示灯，当出现过压、过流故障时，故障灯常亮。故障清除后，红灯灭。当驱动器出现故障时， 只有重新上电和重新使能才能清除故障。 安装说明 驱动器的外形尺寸为：151×97×48mm，安装空距为143mm。既可以卧式和立式安装，建议 采用立式安装。安装时，应使其紧贴在金属机柜上以利于散热。 参数设定 参数设定： ： M860 V5.0驱动器采用八位拨码开关设定细分精度、动态电流和半流/全流。详细描述如下： 工作电流设定 工作电流设定： ： 用三位拨码开关一共可设定8个电流级别，参见下表。
1、概念 步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”，它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。 【开环控制系统：不将控制的结果反馈回来影响当前控制的系统 举例：打开灯的开关——按下开关后的一瞬间，控制活动已经结束，灯是否亮起已对按开关的这个活动没有影响；投篮——篮球出手后就无法再继续对其控制，无论球进与否，球出手的一瞬间控制活动即结束。 闭环控制系统：可以将控制的结果反馈回来与希望值比较，并根据它们的误差调整控制作用的系统 举例：调节水龙头——首先在头脑中对水流有一个期望的流量，水龙头打开后由眼睛观察现有的流量大小与期望值进行比较，并不断的用手进行调节形成一个反馈闭环控制；骑自行车——同理，不断的修正行进的方向与速度形成闭环控制。 开环闭环的区别：1、有无反馈；2、是否对当前控制起作用。开环控制一般是在瞬间就完成的控制活动，闭环控制一定会持续一定的时间，可以借此判断， 投篮第一次投篮投近了第二次投的时候用力一些，这也是一种反馈但不会对第一次产生影响了，所以是开环控制】 步进电机是一种感应电机，它的工作原理是利用电子电路，将直流电变成分时供电的，多相时序控制电流，用这种电流为步进电机供电，步进电机才能正常工作，驱动器就是为步进电机分时供电的，多相时序控制器。 【所谓时序，就是内存的时钟周期数值，脉冲信号经过上升再下降，到下一次上升之前叫做一个时钟周期，随着内存频率提升，这个周期会变短。例如CL9的意思就是CL这个操作的时间是9个时钟周期。 时序电路，是由最基本的逻辑门电路加上反馈逻辑回路（输出到输入）或器件组合而成的电路，与组合电路最本质的区别在于时序电路具有记忆功能。 如触发器、锁存器、计数器、移位寄存器、存储器等电路都是时序电路的典型器件，时序逻辑电路的状态是由存储电路来记忆和表示的。虽然组合逻辑电路能够很好地处理像加、减等这样的操作，但是要单独使用组合逻辑电路，使操作按照一定的顺序执行，需要串联起许多组合逻辑电路，而要通过硬件实现这种电路代价是很大的，并且灵活性也很差。为了实现一种有效而且灵活的操作序列，我们需要构造一种能够存储各种操作之间的信息的电路，我们称这种电路为时序电路。】 【步进电机、直流电机和无刷直流电机的主要区别在于他们的驱动方式。步进电机是以步阶方式分段移动，直流电机和无刷直流电机通常采用连续移动的控制方式。步进电机采用直接控制方式，它的主要命令和控制变量都是步阶位置。直流电机则是以电机电压为控制变量，以位置或速度为命令变量。
一种新的五相步进电机驱动电路开发 T.S. 维拉孔和 T. 萨马拉纳亚克 斯里兰卡,佩勒代尼耶大学工程学院,电子与电气工程学院 付自刚译 摘要 本文详细地介绍了一种新的五相步进电机驱动电路。这种新的驱动电路是由商业上现成的,廉价的,标准的步进电机驱动 IC 搭建,它能实现由内部电流回路驱动的闭环速度和位置控制。经证明, 这种驱动电路能推广到任何更多相数的奇数相的步进电机。 这种驱动电路具有速度控制和方向控制,包括全步、半步、顺时针、逆时针控制模式。 一、概述 在大多数机器人和自动化工程设计中, 各种各样步进电机都被广泛应用来得到需要的运动姿态。步进电机倍受人们青睐是因为它不需要频繁的维护并能在苛刻的环境中运行。步进电机及其驱动器的选择要根据具体应用中需要的效果来决定。市场上最常见的是两相和四相步进电机。 可是,实际应用中要求高精度,低噪声和低震动,因此五相步进电机得以应用。因为步距角较小, 五相步进电机有较高的分辨率, 较低的震动和良好的加速与减速特性。因此, 确保设计的驱动电路能使步进电机充分发挥这些优点非常重要。 因为在机器人应用中是很少见得类型,而且结构很复杂,很难找到它们的驱动IC ,只能专门定做。结果导致五相步进电机的驱动电路产品异常昂贵。用普通步进电机如二相与四相步进电机的驱动控制 IC 来制作其它步进电机的驱动电路是一种经济有效的方法。
L297继承了控制单极性和双极性步进电机所需要的所有控制电路系统。 L298N 双 H 桥驱动器形成了一个完善的步进电机微处理器接口。在这里,我们通过给 L297和 L298N 加上微处理器和逻辑控制系统研究开发出了一种新的五相步进电机驱动电路。 第二部分解释了元器件特性。第三部分介绍了控制逻辑电路设计。第四部分是接口设计,结果在第五部分。最后,第六部分加以总结。 二、主要元器件特性分析 如图一所示,集成块 L297可以与 H 桥集成电路一起使用作为步进电机驱动器。在该设计中, H 桥的功能用 L298N 或者 L293E 实现。这要根据步进电机的额定功率而定。输入 L297的控制信号可能来自为控制器或者外部开关。一个 IC 能驱动一个两相双极性永磁式步进电机, 一个四相单极性永磁式步进电机或者一个四相变磁阻式步进电机。因为用到的电子元器件非常少, 该设计好处颇多, 比如,花费少,可靠性高,占用的空间相对较小。按照接收到的输入信号的不同, L297产生三种不同模式的相位序列,即半步模式,全步模式和波形模式。
四相步进电机原理图 本文先介绍该步进电机的工作原理，然后介绍了其驱动器的软、硬件设计。 1. 步进电机的工作原理 该步进电机为一四相步进电机，采用单极性直流电源供电。只要对步进电机的各相绕组按合适的时序通电，就能使步进电机步进转动。图1是该四相反应式步进电机工作原理示意图。 图1 四相步进电机步进示意图 开始时，开关SB接通电源，SA、SC、SD断开，B相磁极和转子0、3号齿对齐，同时，转子的1、4号齿就和C、D相绕组磁极产生错齿，2、5号齿就和D、A相绕组磁极产生错齿。 当开关SC接通电源，SB、SA、SD断开时，由于C相绕组的磁力线和1、4号齿之间磁力线的作用，使转子转动，1、4号齿和C相绕组的磁极对齐。而0、3号齿和A、B相绕组产生错齿，2、5号齿就和A、D相绕组磁极产生错齿。依次类推，A、B、C、D四相绕组轮流供电，则转子会沿着A、B、C、D方向转动。 四相步进电机按照通电顺序的不同，可分为单四拍、双四拍、八拍三种工作方式。单四拍与双四拍的步距角相等，但单四拍的转动力矩小。八拍工作方式的步距角是单四拍与双四拍的一半，因此，八拍工作方式既可以保持较高的转动力矩又可以提高控制精度。 单四拍、双四拍与八拍工作方式的电源通电时序与波形分别如图2.a、b、c 所示：
a. 单四拍 b. 双 四 c八拍 图2.步进电机工作时序波形图 2.基于AT89C2051的步进电机驱动器系统电路原理 步进电机驱动器系统电路原理如图3： 图3 步进电机驱动器系统电路原理图 AT89C2051将控制脉冲从P1口的P1.4~P1.7输出，经74LS14反相后进入9014，经9014放大后控制光电开关，光电隔离后，由功率管TIP122将脉冲信号进行电压和电流放大，驱动步进电机的各相绕组。使步进电机随着不同的脉冲信号分别作正转、反转、加速、减速和停止等动作。图中L1为步进电机的一相绕组。AT89C2051选用频率22MHz的晶振，选用较高晶振的目的是为了在方式2下尽量减小AT89C2051对上位机脉冲信号周期的影响。 图3中的RL1~RL4为绕组内阻，50Ω电阻是一外接电阻，起限流作用，也是一个改善回路时间常数的元件。D1~D4为续流二极管，使电机绕组产生的反电动势通过续流二极管（D1~D4）而衰减掉，从而保护了功率管TIP122不受损坏。
机电传动与控制综合课程设计设计说明书设计题目: 五相十拍（2/3）步进电机 控制程序设计 院系名称：机电工程学院专业班级：机制F09 学生姓名：学号： 20094805 指导教师：王宗才 2012年12 月05 日
内容摘要 本文主要是介绍采用可编程控制器(PLC) 对五相十拍步进电机进行控制的设计原理及方法进行分析。其中步进电动机具有快速起停、精确步进和定位等特点，是一种控制精度极高的电机,常用作工业过程控制及仪器仪表的控制元件。可编程控制器是工业自动化设备的主导产品，具有控制功能强，可靠性高，适用于不同控制要求的各种控制对象等优点。 本文详细的介绍了用PLC控制步进电机系统的原理，及硬件和软件设计方法。其内容主要包括I/O地址分配、PIC外部接线图、控制流程图、主电路图、梯形图、元件清单以及语句表。本文设计过程中使用了十六位移位寄存器，大大简化了程序的设计，使程序更间凑，方便了设计。在实际应用中表明此设计是合理有效的。 关键词: PLC;梯形图；元件清单；五相十拍步进电机
目录 第1章引言 (1) 第2章系统总体方案设计 (2) 2.1 程序设计的基本思路 (2) 2.2 五相步进电动机的控制要求 (2) 2.3 方案原理分析 (2) 第3章 PLC控制系统设计 (4) 3.1 设计流程分析 (4) 3.1.1 控制流程图 (4) 3.1.2电机工作过程图 (5) 3.2 I/O地址分配表 (5) 3.3 PLC外部接线图 (6) 3.4 主电路 (7) 3.5 元件清单 (8) 3.6 程序设计 (8) 3.6.1 步进控制设计 (8) 3.6.2 梯形图设计 (10) 3.7 调试说明 (11) 第4章设计总结 (12) 致谢 (13) 参考文献 (14) 附录 (15) 附录一程序梯形图 (15) 附录二程序语句表 (20) 1
一．方案设计 本设计采用电压为DC12V的四相八拍步进电机35BYJ46型电机，用ULN2803作为步进电动机驱动电路主芯片，以8255A作为8088并行输出接口，8088对步进电机的控制信号则通过8255A送到ULN2803. 关于转向与转速，通过查表的方式实现，以逐次递增方向查表，依次输出表中数据，则步进电机正转；以逐次递减方向查表，则步进电机反转，即通过一个表实现步进电机的正转与反转。转速则通过调用延时子程序，当调用延时较长的子程序时，则步进电机转速慢，当调用延时较短的子程序时，步进电机转速加快。 二、硬件系统的基本原理 在工业控制系统里步进电动机是主要的控制元件之一。步进电机具有快速启动停止，精确定位和能够使用数字信号进行控制，能够实现脉冲-角度转换的特点，因此得到广泛的应用。在使用步进电机的控制系统里，脉冲分配器产生周期的控制脉冲序列，步进电机驱动器每接收一个脉冲就控制步进电机沿给定方向步进一步。 实验使用型号为35BYJ46的四相步进电机，采用四相八拍控制方式工作。步进电机的转角和转动方向取决于各相中通电脉冲的个数和顺序。8088控制机控制步进电机的电路见图1-1。计算机将表1－1所示的各种通电方式转换成相应的状态控制字，通过计算机将各种状态字依次送到接口电路，并根据速度的要求作相应的延时处理。由接口电路输出所需的控制脉冲通过驱动电路路使步进电机按要求动作。驱动电路使用ULN2803A达林顿晶体管，反相驱动，驱动电流可以达到500mA。驱动电路的作用是对控制脉冲进行放大，产生步进电机工作所需要的激励电流。
图1-1 步进电机控制实验原理图 35BYJ46型步进电机使用DC12V 电压，采用四相八拍控制相序。励磁线圈和励磁顺序如图1-2，控制相序如表1-1。表中的PB10～PB13对应并行接口8055的B 口0～3位。如果使用8255B 口的其它位则相应的状态字也要改变。 表1-1 步进电机四相八拍相序表 步 序 相 序 通电相 对应PB 口的输出值 （状态字） PB13 PB12 PB11 PB10 1 0 0 0 1 A 01H 2 0 0 1 1 AB 03H 3 0 0 1 0 B 02H 4 0 1 1 0 BC 06H 5 0 1 0 0 C 04H 6 1 1 0 0 CD 0CH 7 1 0 0 0 D 08H 8 1 0 1 DA 09H 1 2 3 4 5 6 7 8 5 + + + + + + + + 4 - - - 3 - - - 5 （黑） 4 （黄） 3 （棕） 2 （蓝） 1 （红） +12V A ’ B ’ C ’ D ’ A B C D PB0 PB1 PB2 PB3 8255 驱动单元 步进电动机
电机行业专业求职平台 1.步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。在非超载的情况 下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。使得在速度、位置等控制领域用步进电机来控制变的非常的简单。 虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机、交流电机在常规下使用。步进电机必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。它涉及到机械、电机、电子及计算机等许多专业知识。 提及此知识，希望能给予正在对电机选型的客户有所帮助。 2.力矩： 电机一旦通电，在定转子间将产生磁场（磁通量Ф）当转子与定子错开一定角度，则产生力 F与（dФ/dθ）成正比 S 其磁通量Ф=Br*S Br为磁密，S为导磁面积 F与L*D*Br成正比 L为铁芯有效长度，D为转子直径 Br=N·I/R N·I为励磁绕阻安匝数（电流乘匝数）R为磁阻。 力矩=力*半径 力矩与电机有效体积*安匝数*磁密成正比（只考虑线性状态） 因此，电机有效体积越大，励磁安匝数越大，定转子间气隙越小，电机力矩越大，反之亦然。 一、混合式步进电机
电机行业专业求职平台1、特点： 混合式（又称感应子式步进电机）与传统的反应式步进电机相比，结构上转子加有永磁体，以提供软磁材料的工作点，而定子激磁只需提供变化的磁场而不必提供磁材料工作点的耗能，因此该电机效率高，电流小，发热低。因永磁体的存在，该电机具有较强的反电势，其自身阻尼作用比较好，使其在运转过程中比较平稳、噪音低、低频振动小。 混合式步进电机某种程度上可以看作是低速同步电机。一个四相电机可以作四相运行，也可以作二相运行。（必须采用双极电压驱动），而反应式电机则不能如此。例如：四相，八相运 行（A-AB-B-BC-C-CD-D-DA-A）完全可以采用二相八拍运行方式.不难发现其条件为C= A ,D=B . 一个二相电机的内部绕组与四相电机完全一致，小功率电机一般直接接为二相， 而功率大一点的电机，为了方便使用，灵活改变电机的动态特点，往往将其外部接线为八根引线（四相），这样使用时，既可以作四相电机使用，更可以作二相电机绕组串联或并联使用。 2、分类 混合式步进电机可分二相、三相、四相、五相等，我公司混合式步进电机以相数可分为：二相电机、三相电机: TEB20H,TEB28H,TEB35H,TEB39H,TEB42H,TEB57H,TEB86H,TEB110 H,TEC57H,TEC86H,TEC110H,TEC130H. 3、步进电机的静态指标术语 相数：产生不同对极N、S磁场的激磁线圈对数。常用m表示。 拍数：完成一个磁场周期性变化所需脉冲数或导电状态用n表示，或指电机转过一个齿距角所需脉冲数，以四相电机为例，有四相四拍运行方式即AB-BC-CD-DA-AB，四相八拍运行方式即A-AB-B-BC-C-CD-D-DA-A. 步距角：对应一个脉冲信号，电机转子转过的角位移用θ表示。θ=360度（转子齿数J*运行拍数），以常规二、四相，转子齿为50齿电机为例。四拍运行时步距角为θ=360度/（50*4）=1.8度（俗称整步），八拍运行时步距角为θ=360度/（50*8）=0.9度（俗称半 步）。 定位转矩：电机在不通电状态下，电机转子自身的锁定力矩（由磁场齿形的谐波以及机械误差造成的）
随着现代科学技术的发展，信息产业的发达，电子产品的更新换代日渐频繁，市场上步进电机的种类层出不穷。步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。目前，市场上比较常用的步进电动机包括反应式步进电动机(VR)、永磁式步进电动机(PM)、混合式步进电动机(HB)和单相式步进电动机等。 混合式步进电机是指混合了永磁式和反应式的优点。它又分为两相、三相和五相:两相步进角一般为1.8度而五相步进角一般为 0.72度，步进电机随着相数(通电绕组数)的增加，步进角减小，精度提高，这种步进电机的应用最为广泛。 步电机系统解决方案
混合式步进电机工作原理： 混合式步进电机与磁阻式步进电机一样，混合式电机也由定子和 转子两部分组成。常见的定子有8个极或4个极，极面上均布一定数量的小齿，极上线圈能以两个方向通电，形成A相和A相，B相和B 相。它的转子也由圆周上均布一定数量小齿的两块齿片等组成。这两块齿片相互错开半个齿距。两块齿片中间夹有一只轴向充磁的环形永久磁钢。很明显，同一段转子片上的所有齿都具有相同极性，而两块不同段的转子片的极性相反。 混合式电机产生的转矩比磁阻式电机大;加上混合式电机的步距角常做得较小，因此，在工作空间受到限制而需要小步距角和大转矩的应用中，常常可选用混合式步进电机。 深圳市维科特机电有限公司成立于2005年，是步进电机产品的销售、系统集成和应用方案提供商。我们和全球产品性价比高的生产厂家合作，结合本公司专家团队多年的客户服务经验，给客户提供有市场竞争力的步进电机系统解决方案。我们的主要产品有信浓 (SHINANO KENSHI)混合式步进电机、日本脉冲(NPM)永磁式步进电机、 步电机系统解决方案
DL-026H步进电机驱动器 使用说明书 北京瑞业科技发展公司
目录 第一章概述 (1) 第二章参数说明 (1) 第三章驱动器使用方法 (3) 1.驱动器接线示意图 (3) 2.使用步骤 (4) 3.输入信号说明 (4) 4.输入信号内部接口电路 (5) 5.CP信号的脉冲宽度 (7) 6.CP信号的电平方式 (7) 7.DIR信号起作用时刻 (8) 8.细分设定 (8) 9.电机相电流设定 (8) 10.电机升降速设计简介 (8) 第四章安装尺寸 (10)
第一章概述 瑞得集团北京瑞业科技发展公司，在1992年推出DL系列全密封、模块化步进电机驱动器，十几年来，其工艺和性能随着电子技术的高速发展不断升级和更新。DL系列步进电机驱动器品种齐全，可与大多数国产电机进行配套使用，部分产品已经出口到国外。 DL-026H步进电机驱动器是DL系列中的成熟产品，用于驱动二相混合式步进电机。 第二章参数说明 电流设定值： 3.5A，4A，4.5A，5A，5.5A，6A 每转步数：200（步距角1.8度） 400（步距角0.9度） 1000（步距角0.36度） 2000（步距角0.18度） 输入脉冲方式：单脉冲 工作电源：AC16V/0.5A与AC30V～110V/2.5A两组 配套电机：110至130系列二相混合式步进电机。 操作面板图如下页所示：
第三章驱动器使用方法1.驱动器接线示意图 图中标号释义： CP+：脉冲正输入端 CP-：脉冲负输入端 U/D+:方向电平的正输入端
U/D-方向电平的负输入端 PD+：脱机信号正输入端 PD-：脱机信号负输入端 电机与驱动器接线图： A B 2.使用步骤 （1）参考面板提示，通过拨位开关设定您所需要的细分数，在CP脉冲能允许的情况下，尽量选用较大的细分数； （2）参考面板提示，通过拨位开关设定电机的相电流，一般设定为和电机额定相电流相等，如果能够拖动负载，可以设定为小于电机额； 定相电流，但不能设定为大于电机额定相电流； （3）参考面板提示，连接输入信号线； （4）参考面板提示，连接电机线； （5）参考面板提示，连接电源线； （6）加电后，观察指示灯及电机运行情况。 3.输入信号说明 驱动器是把计算机控制系统提供的弱电信号放大为步进电机能够接受的强电流信号，控制系统提供给驱动器的信号主要有以下三路： （1）步进脉冲信号CP：这是最重要的一路信号，因为步进电机驱动器的原理就是要把控制系统发出的脉冲信号转化为步进电机的角位移，或者说：驱动器每接受一个脉冲信号CP，就驱动步进电机旋转一步距角，CP的频率和步进电机的转速成正比，CP的脉冲个数决定了步进电机旋转的角度。这样，控制系统通过脉冲信号CP就可以达到电机调速和定位的目的。 （2）方向电平信号DIR：此信号决定电机的旋转方向。比如说，此信号为高电平时电机为顺时针旋转，此信号为低电平时电机则为反方向逆时针旋转。此种换向方式，我们称之为单脉冲方式。

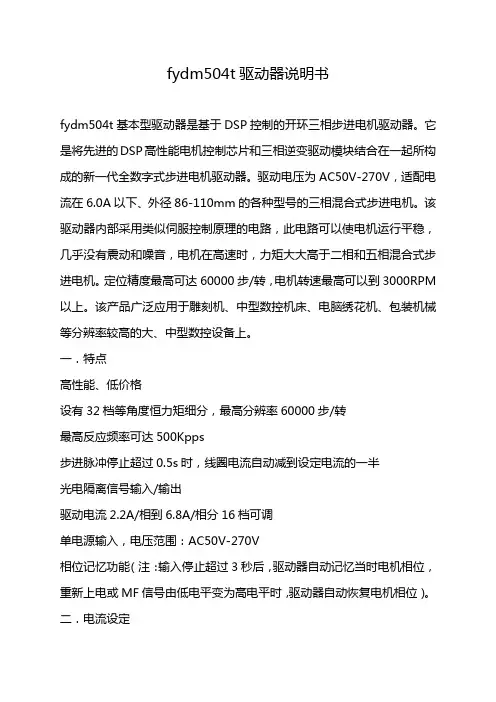

上海昀研自动化科技有限公司自2004年起致力于三相混合式步进电机及驱动器的开发，42系列低压三相混合式步进电机，57系列低压、高压三相混合式步进电机，86系列低压、高压三相混合式步进电机，110、130系列高压三相混合式步进电机，YK3605MA，TK3411MA，YK3822MA，YKA3722MA等多款产品已成功应用于市场。 上海昀研自动化科技有限公司生产的三相混合式步进电机采用交流伺服原理工作，转子和定子的直径比高达50%，高速时工作扭矩大，低速时运行极其平稳，几乎无共振区。其配套驱动器YK3822MA具有单相220V/50Hz输入，三相正弦输出，输出电流可设置，具有十细分和半流额定值60%功能；控制方式灵活，有“脉冲+方向控制”，也有“正转脉冲+反转脉冲”控制方式；有过热保护功能，因此使用起来十分的方便。 1．前言 步进电机是一种开环伺服运动系统执行元件，以脉冲方式进行控制，输出角位移。与交流伺服电机及直流伺服电机相比，其突出优点就是价格低廉，并且无积累误差。但是，步进电机运行存在许多不足之处，如低频振荡、噪声大、分辨率不高等，又严重制约了步进电机的应用范围。步进电机的运行性能与它的驱动器有密切的联系，可以通过驱动技术的改进来克服步进电机的缺点。相对于其他的驱动方式，细分驱动方式不仅可以减小步进电机的步距角，提高分辨率，而且可以减少或消除低频振动，使电机运行更加平稳均匀。总体来说，细分驱动的控制效果最好。因为常用低端步进电机伺服系统没有编码器反馈，所以随着电机速度的升高其内部控制电流相应减小，从而造成丢步现象。所以在速度和精度要求不高的领域，其应用非常广泛。 因为三相混合式步进电机比二相步进电机有更好的低速平稳性及输出力矩，所以三相混合式步进电机比二相步进电机有更好应用前景。传统的三相混合式步进电机控制方法都是以硬件比较器完成，本文主要讲述使用DSP及空间矢量算法SVPWM来实现三相混合式步进电机控制。 2．细分原理 步进电机的细分控制从本质上讲是通过对步进电机的定子绕组中电流的控制，使步进电机内部的合成磁场按某种要求变化，从而实现步进电机步距角的细分。最佳的细分方式是恒转矩等步距角的细分。一般情况下，合成磁场矢量的幅值决定了电机旋转力矩的大小，相邻两合成磁场矢量的之间的夹角大小决定了步距角的大小。在电机内产生接近均匀的圆形旋转磁场，各相绕组的合成磁场矢量，即各相绕组电流的合成矢量应在空间作幅值恒定的旋转运动，这就需要在各相绕相中通以正弦电流。 三相混合式步进电机的工作原理十分类似于交流永磁同步伺服电机。其转子上所用永磁磁铁同样是具有高磁密特性的稀土永磁材料，所以在转子上产生的感应电流对转子磁场的影响可忽略不计。在结构上，它相当于一种多极对数的交流永磁同步电机。由于输入是三相正弦电流，因此产生的空间磁场呈圆形分布，而且可以用永磁式同步电机的结构模型（图1）分析三相混合式步进电机的转矩特性。为便于分析，可做如下假设： a.电机定子三相绕组完全对称； b.磁饱和、涡流及铁心损耗忽略不计； c.激磁电流无动态响应过程。
2009 届毕业设计（论文）开题报告 二级学院：延陵学院班级：09电Y1 学生：尚严鑫学号：09120920 指导教师：张建生职称：教授 课题名称 课题类型 □毕业设计□毕业论文 起止时间 开题报告 （毕业设计：含课题来源及现状、设计要求、工作内容、设计方案、技术路线、预期目标、时间安排及参考文献等。字数为3000以上。） （毕业论文：含课题来源、研究价值，国内外研究现状，研究内容，研究方法，研究思路，论文提纲，预期目标，时间安排及参考文献等。字数为3000以上。） 一．课题来源及研究价值 步进电动机是将电脉冲信号转化为机械角位移或线位移的控制电机，它可以看作是一个比较特殊的运行方式的同步电机。步进电机是由专门的电源提供脉冲信号。当每输入一个电脉冲信号时，步进电机就会往前移动一小步，移动的角度大小叫做步距角，因此这种不同于普通的匀速旋转的电机被称为步进电动机。步进电动机是受走脉冲信号控制的，直线位移量、角位移量和电脉冲数的关系成正比例，所以电动机的线速度、转速也与脉冲频率构成正比关系。利用改变脉冲频率的高与低，可以在很大范围内调节电动机的转速，从而实现电机的快速启动、制动和反转控制。步进电机的优点是在不失步的情况下工作，步距误差不会积累。从而完全适用数字控制的开环系统中，并使整个系统运行可靠。是工业生产中性能优良的数字执行元件。随着单片机应用技术、电力电子技术和自动控制技术在工业生产中的普及和深入，步进电机的的需求量愈来愈大。根据调查显示，全球步进电机的年产量在以13%以上的速度增加。同时国内对步进电机的要求也与日增加。对步进电机的研究，提高步进电机的系统性能，可以改善劳动条件、节约能源、提高产品质量和经济效益。基于微型单片机的控制系统则通过软件控制步进电机，能够更好地发挥步进电机的潜力。因此，用微型单片机控制步进电机已经成为一种必然的趋势，也符合数字化的时代发展需要。 步进电机作为数字式执行元件，具有成本低廉、容易控制、定位方便和步距误差不会长期累积等优点，被广泛应用在数控装置、绘图机、机械手、印刷和包装设备等工业、军事和医疗自动化领域中。在多种步进电机中，混合式步进电机集反应式和永磁式步进电机的优点于一身，应用更加普遍。但是步进电机在应用当中仍然存在一些制约性的因素，步进电机及其系
IFS6020 5A步进电机驱动器使用说明 【使用前详细阅读】 英飞赛出品
一、特点 ◆最大输出驱动电流5A； ◆细分：1、2、8、16细分，拨码开关设置； ◆直流供电，最高50V(峰值)； ◆输出电流1-5A连续可调，采用电位器调节； ◆待机自动半流功能，减少发热量，降低能耗； ◆接口采用高速光耦隔离； ◆衰减四档可调； ◆电机运行平稳噪声小，无脉冲输入时啸叫小; ◆精巧的外形尺寸便于安装； ◆外形美观，散热效果好； 二、使用环境和参数： 信号输入有两个接口，任选其一即可，黑色牛角座是配合本公司的接口板使用的，用专用线缆直接连接即可，使用绿色接线插头，进行信号输入的接法如下： 3.1、共阳接法：
3.2、共阴接法： 四、接口定义： PLS—脉冲；DIR—方向；EN—使能； STEP+ STEP- STEP+与STEP-间正常压差为5V，不用串接限流电阻； STEP+与STEP-间正常压差为12V,串接1K电阻； STEP+与STEP-间正常压差为24V,串接3K电阻； 脉冲信号：脉冲上升沿有效； DIR+ DIR- DIR+与DIR-间正常压差为5V，不用串接限流电阻； DIR+与DIR-间正常压差为12V，串接1K电阻 DIR+与DIR-间正常压差为24V，串接3K电阻； 方向信号：高/低电平有效； EN+ EN- EN+与EN-间正常压差为5V，不用串接限流电阻； EN+与EN-间正常压差为12V，串接1K电阻； EN+与EN-间正常压差为24V，串接3K电阻 使能信号：高/低电平有效； A- 电机线A-相 A+ 电机线A+相 B+ 电机线B+相 B- 电机线B-相 VCC+直流电源正极 GND-直流电源负极
2H42B 细分步进电机驱动器使用手册 V ersion 2.0 版权所有不得翻印 【使用前请仔细阅读本手册，以免损坏驱动器】 东莞市一能机电技术有限公司 DONGGUAN ICAN－TECH CO.,LTD 地址：东莞市万江区新和工业区瑞联振兴工业园B栋4楼 https://www.doczj.com/doc/348914874.html,/ Email:tech@https://www.doczj.com/doc/348914874.html,
2H42B 步进电机驱动器 一、 2H42B 步进电机驱动器产品简介 1.1概述 2H42B 步进电机驱动器是一款高性价比的细分两相步进电机驱动器。最大可提供2.0A 的电流输出。由于采用了双极性恒流斩波控制技术，与市面上同类型步进电机驱动器相比，其对步进电机噪声和发热均有明显改善。适用于尺寸为28，35，39，42等各类2相或4相混合式步进电机，具有体积小，使用简单方便等特点。 1.2特点 ◆低噪声，高速大转矩特性 ◆光电隔离差分信号输入，响应频率最高200K ◆供电电压12VDC-36VDC ◆细分精度1，2，4，8，16，32，64，128， ◆输出电流峰值可达2.0A 倍细分可选 ◆静止时电流自动减半 ◆外形尺寸小（96*60*24mm ） ◆可选择脉冲上升沿或下降沿触发 ◆电流设定方便，八档可选 ◆可驱动4、6、8线二相、四相步进电机 ◆具有过流，过温保护功能 1.3应用领域 适用于各类型自动化设备或仪器，如雕刻机、打标机、切割机、激光照排、绘图仪、数控 机床、机械手，包装机械，纺织机械等，极具性价比和竞争力。 二、 2H42B 步进电机驱动器 电气、机械和环境指标 1 网址:www https://www.doczj.com/doc/348914874.html, 2.2 2H42B 步进电机驱动器使用环境及参数 图1.安装尺寸图 2.4加强散热方式 1) 2H42B 步进电机驱动器的可靠工作温度通常在60℃以内，电机工作温度为80℃以内； 2) 建议使用时选择自动半流方式 （即电机停止时电流自动减至60% ），以减少电机和驱动器的发热； 3) 安装步进电机驱动器时请采用立式侧面安装，使散热面向易于空气对流的方向，必要时在机箱内靠近驱动器处应安装排气风扇，进行强制散热，从而保证驱动器在可靠工作温度范围内工作。 2 网址: www https://www.doczj.com/doc/348914874.html,
AUSR4/AUSR8 两相步进电机 驱动器
1 产品定义 1.1 概述 SR 系列两相步进电机驱动器是基于交流伺服原理设计的高性价比细分驱动器，具有优越的性能表现,高速大力矩输出,低噪音,低振动,低发热，特别适合 OEM 客户的大批量应用场合。SR 驱动器可通过拨码开关选择运行电流和细分，有 8 种细分，8 种电流供选择，具有过压，欠压，相电流和总线过流保护，其输入输出控制信号均采用光电隔离。 1.2 特性 ◆供电电源 SR4：24-48VDC SR8：24-75VDC ◆输出电流拨码开关选定，8 种选择 SR4：最大4.5 安培（峰值） SR8：最大7.8 安培（峰值） ◆电流控制交流伺服原理,高速大力矩输出,低振动,低噪音,低发热 ◆细分设置拨码开关设定，8 种选择： 400,800,1600,3200,6400,12800,25600,51200step/rev ◆速度范围选配合适的步进电机,最高可达3000rpm ◆抑制中频共振自动计算共振点，抑制中频振动 ◆开机系统自测驱动器上电初始化自动检测电机参数并由此优化电机电流算法和抗共振电子阻尼 系数 ◆控制方式脉冲&方向模式 ◆数字输入滤波器 2 MHz 数字信号滤波器 ◆运行参数选择 16 位旋转拨码器选择电机参数及负载惯量比,使系统运行在最佳状态 ◆空闲电流拨码开关选择 在电机停止运行后 1.0 秒电流会自动减为额定电流的50%或90% ◆驱动器自检拨码开关选择 电机以1rev/s 速度做两圈正反转往复运动
2 性能指标 2.1 电气指标 3 端口与接线 以下准备： SR4：24-48VDC 直流电源SR8：24-75VDC 直 流电源 并依照实际的负载及功耗选择合适功率的电源. 控制信号源 相匹配的步进电机（为取得最佳性能，请参考推荐的步 进电机） 3.1 电源连接 如果您的电源输出端没有保险丝或一些别的限制短路电流的装置，可在电源和驱动器之间放置一个适 当规格的快速熔断保险丝(规格不得超过10Amps)以保护驱动器和电源，请将该保险丝串联于电源的正极
步进电机的种类和特点 步进电机在构造上有三种主要类型：反应式(Variable Reluctance，VR)、永磁式(Permanent Magnet,PM)和混合式(Hybrid Stepping,HS)。 * 反应式 定子上有绕组、转子由软磁材料组成。结构简单、成本低、步距角小，可达1.2°、但动态性能差、效率低、发热大，可靠性难保证。 * 永磁式 永磁式步进电机的转子用永磁材料制成，转子的极数与定子的极数相同。其特点是动态性能好、输出力矩大，但这种电机精度差，步矩角大(一般为7.5°或15°)。 * 混合式 混合式步进电机综合了反应式和永磁式的优点，其定子上有多相绕组、转子上采用永磁材料，转子和定子上均有多个小齿以提高步矩精度。其特点是输出力矩大、动态性能好，步距角小，但结构复杂、成本相对较高。 按定子上绕组来分，共有二相、三相和五相等系列。最受欢迎的是两相混合式步进电机，约占97%以上的市场份额，其原因是性价比高，配上细分驱动器后效果良好。该种电机的基本步距角为1.8°/步，配上半步驱动器后，步距角减少为0.9°，配上细分驱动器后其步距角可细分达256倍 (0.007°/微步)。由于摩擦力和制造精度等原因，实际控制精度略低。同一步进电机可配不同细分的驱动器以改变 精度和效果。 雷赛步进电机系列 雷赛两相、三相混合式步进电机，采用优质冷轧钢片和耐高温永磁体制造，产品规格涵盖35-130范围。具有温升低、可靠性高的特点，由于其具有良好的内部阻尼特性，因而运行平稳，无明显震荡区。可满足不同行业、不同环境下的使用需求。 雷赛采用专利技术研发的三相步进电机驱动系统，更好地解决了传统步进电机低速爬行、有共振区、噪音大、高速扭矩小、起动频率低和驱动器可靠性差等缺点，具有交流伺服电机的某些运行特性，其运行效果可与进口产品相媲美。 两相步进电机命名规则 <> 上例表示机座号为57mm,两相混合式,步距角为1.8度,扭矩0.9Nm，设计序号01，单边出轴的电机。 三相步进电机命名规则 <> 上例表示机座号为57mm,三相混合式,步距角为1.8度,扭矩0.9Nm，设计序号01，单边出轴的电机。
