FISHER阀门培训讲义

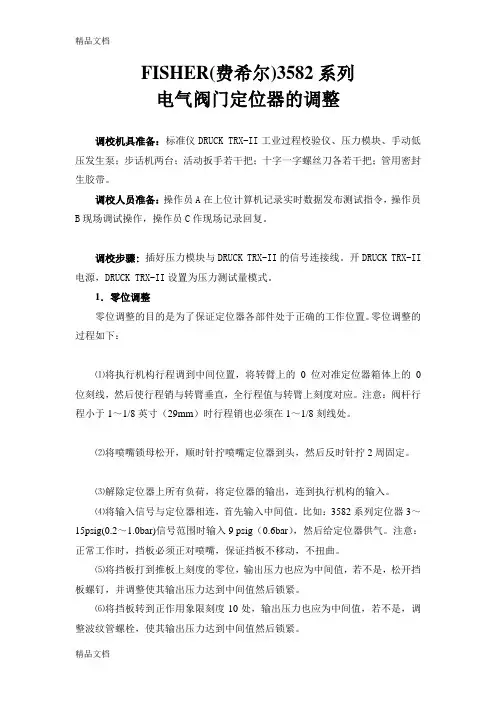

FISHER(费希尔)3582系列电气阀门定位器的调整调校机具准备：标准仪DRUCK TRX-II工业过程校验仪、压力模块、手动低压发生泵；步话机两台；活动扳手若干把；十字一字螺丝刀各若干把；管用密封生胶带。

调校人员准备：操作员A在上位计算机记录实时数据发布测试指令，操作员B现场调试操作，操作员C作现场记录回复。

调校步骤:插好压力模块与DRUCK TRX-II的信号连接线。

开DRUCK TRX-II 电源，DRUCK TRX-II设置为压力测试量模式。

1．零位调整零位调整的目的是为了保证定位器各部件处于正确的工作位置。

零位调整的过程如下：⑴将执行机构行程调到中间位置，将转臂上的0位对准定位器箱体上的0位刻线，然后使行程销与转臂垂直，全行程值与转臂上刻度对应。

注意：阀杆行程小于1～1/8英寸（29mm）时行程销也必须在1～1/8刻线处。

⑵将喷嘴锁母松开，顺时针拧喷嘴定位器到头，然后反时针拧2周固定。

⑶解除定位器上所有负荷，将定位器的输出，连到执行机构的输入。

⑷将输入信号与定位器相连，首先输入中间值。

比如：3582系列定位器3～15psig(0.2～1.0bar)信号范围时输入9 psig（0.6bar），然后给定位器供气。

注意：正常工作时，挡板必须正对喷嘴，保证挡板不移动，不扭曲。

⑸将挡板打到推板上刻度的零位，输出压力也应为中间值，若不是，松开挡板螺钉，并调整使其输出压力达到中间值然后锁紧。

⑹将挡板转到正作用象限刻度10处，输出压力也应为中间值，若不是，调整波纹管螺栓，使其输出压力达到中间值然后锁紧。

⑺将挡板转到反作用象限刻度10处，输出压力也应为中间值，若不是，调整推板螺栓，使其输出压力达到中间值然后锁紧。

⑻重复⑸、⑹、⑺检查挡板是否正对喷嘴。

若不是，重新调整喷嘴和挡板，直到零位达到。

为行程调整做好准备。

2．行程调整⑴解除负荷，将定位器输出与执行机构输入相连接。

给定位器输入信号并且为中间值。

⑵将挡板调到推板刻度大约为6位置（正作用象限或反作用象限）给定位器供气，执行机构应运动到其行程的中间值。

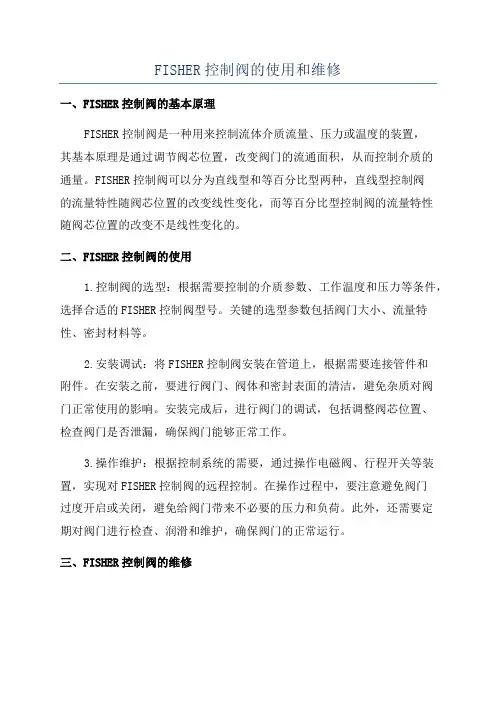

FISHER控制阀的使用和维修一、FISHER控制阀的基本原理FISHER控制阀是一种用来控制流体介质流量、压力或温度的装置，其基本原理是通过调节阀芯位置，改变阀门的流通面积，从而控制介质的通量。

FISHER控制阀可以分为直线型和等百分比型两种，直线型控制阀的流量特性随阀芯位置的改变线性变化，而等百分比型控制阀的流量特性随阀芯位置的改变不是线性变化的。

二、FISHER控制阀的使用1.控制阀的选型：根据需要控制的介质参数、工作温度和压力等条件，选择合适的FISHER控制阀型号。

关键的选型参数包括阀门大小、流量特性、密封材料等。

2.安装调试：将FISHER控制阀安装在管道上，根据需要连接管件和附件。

在安装之前，要进行阀门、阀体和密封表面的清洁，避免杂质对阀门正常使用的影响。

安装完成后，进行阀门的调试，包括调整阀芯位置、检查阀门是否泄漏，确保阀门能够正常工作。

3.操作维护：根据控制系统的需要，通过操作电磁阀、行程开关等装置，实现对FISHER控制阀的远程控制。

在操作过程中，要注意避免阀门过度开启或关闭，避免给阀门带来不必要的压力和负荷。

此外，还需要定期对阀门进行检查、润滑和维护，确保阀门的正常运行。

三、FISHER控制阀的维修1.维修前的准备工作：在进行维修前，要做好相应的准备工作，包括关闭阀门上下游的介质流动、排空阀门内部介质等。

此外，还要准备好所需的工具和备件，以便于维修操作。

2.维修阀芯和阀座：阀芯和阀座是FISHER控制阀的核心部件，如果发现阀芯和阀座磨损或密封不严，就需要进行维修或更换。

操作时要将阀芯取出来，检查其表面的磨损情况，并对阀座进行清洁和修复，以恢复阀门的密封性能。

3.维修阀体和密封表面：如果阀体存在损坏或密封表面出现磨损，就需要进行维修或更换。

维修阀体时，要检查阀体的连接处和焊接处是否有裂纹或破损，并做相应的修复。

对密封表面进行处理时，可以采用打磨或涂覆的方式，以保证阀门的密封性能。

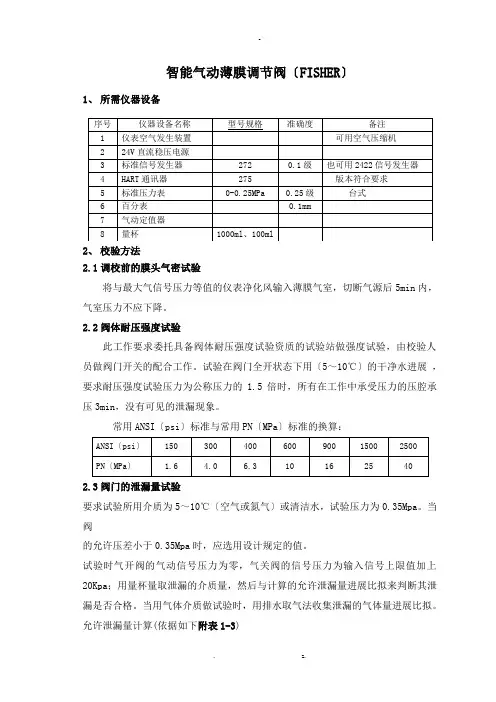

智能气动薄膜调节阀〔FISHER〕1、所需仪器设备2、校验方法2.1调校前的膜头气密试验将与最大气信号压力等值的仪表净化风输入薄膜气室，切断气源后5min内，气室压力不应下降。

2.2阀体耐压强度试验此工作要求委托具备阀体耐压强度试验资质的试验站做强度试验，由校验人员做阀门开关的配合工作。

试验在阀门全开状态下用〔5～10℃〕的干净水进展，要求耐压强度试验压力为公称压力的1.5倍时，所有在工作中承受压力的压腔承压3min，没有可见的泄漏现象。

常用ANSI〔psi〕标准与常用PN〔MPa〕标准的换算：2.3阀门的泄漏量试验要求试验所用介质为5～10℃〔空气或氮气〕或清洁水，试验压力为0.35Mpa。

当阀的允许压差小于0.35Mpa时，应选用设计规定的值。

试验时气开阀的气动信号压力为零，气关阀的信号压力为输入信号上限值加上20Kpa；用量杯量取泄漏的介质量，然后与计算的允许泄漏量进展比拟来判断其泄漏是否合格。

当用气体介质做试验时，用排水取气法收集泄漏的气体量进展比拟。

允许泄漏量计算(依据如下附表1-3)附表1调节阀泄漏量分级注：⑴△P为阀前后压差〔kPa〕；⑵D为阀座直径〔mm〕；⑶对于可压缩流体体积流量，绝对压力为101.325kPa和绝对温度为273K的标准状态下的测量值；⑷A试验程序时，应为0.35MPa，当阀的允许压差小于0.35MPa时,用设计规定的允许压差；⑸B试验程序时，应为阀的最大工作压差。

附表2调节阀的额定容量计算公式注：Q1—液体流量〔m3/h〕；Qg—标准状态下的气体流量〔m3/h〕； K V—额定流量系数；t—试验介质温度〔℃〕取20℃； P1—阀前绝对压力〔kPa〕； P2—阀后绝对压力〔kPa〕；△P—阀前后压差〔kPa〕；； G—气体比重，空气比重为1；ρ/ρ0—相对密度〔规定温度范围内的水ρ/ρ0为1〕。

计算方法：以试验介质为规定温度范围的水，试验压力ΔP=0.35Mpa〔350Kpa〕为例依据公式 011.0ρρPk Q V∆=计算出Q 1〔阀额定容量〕 计量单位为 m 3/h〔此情况下 ρ/ρ0为1 Kv=Cv/1.169 Cv 为调节阀选用的流通能力为〕 再依据附表1〔或说明书中规定的允许泄漏量〕计算出允许的最大阀座泄漏量〔L/h 〕 将之单位换算为ml/min 既可。

费希尔定位器讲义一．费希尔定位器的分类介绍。

二．费希尔定位器的工作原理。

三．费希尔定位器的调试及整定。

四．4200反馈快速调整的方法。

费希尔国际有限公司始于1880年，发明人是william Fisher发明了第一台泵调节器。

分类“DVC5000。

DVC6000。

DVC2000DVC2000----------直行程,角行程。

行程：最大2英寸，在大的行程可以通过增加气动放大器，改变双作用。

没有连接杆和连接件减少了安装零件和安装的复杂程度。

里面带非接触式阀位变送器和阀位开关，阀位变送器需要单独供电。

二. 费希尔定位器的工作原理。

Fisher DVC5000/6000系列智能定位器的结构原理图如下图所示智能定位器结构原理图：工作原理:控制器来的控制信号经端子盒进到印刷线路板子模块，在这里被微处理器读取后经数字算法处理后转换成模拟量后送给I/P转换器。

当信号改变时I/P转换器的线圈和衔铁之间的磁吸引力改变，并因此改变了喷嘴挡板间的距离进而改变了喷嘴背压，该背压经放大器放大后送给执行机构并通过执行机构改变阀杆的位置。

阀行程传感器通过反馈杆感受阀杆位置的变化，并将此信号反给印刷线路板组件参与计算。

当阀杆位置达到正确位置，阀杆位置信号反到印刷线路板组建，经过处理后使I/P驱动信号稳定下来，则喷嘴背压稳定下来，则到执行机构的输出力也稳定下来阀杆位置不再变化。

单作用执行机构：将单作用正作用式数字式阀门控制器（a型气动放大器）连接到单作用执行机构上时，必须把输出口B堵死，把输出口A连接到执行机构膜盖上。

在输出口B处不需要压力表，在其相应位置上改装一个带过滤网的排空管塞。

将单作用反作用式数字式阀门控制器（B型气动放大器）连接到单作用执行机构上时，必须把输出口A堵死，把输出口B连接到执行机构膜盖上。

在输出口A处不需要压力表，应改装一个堵头。

双作用执行机构：当用在双作用执行机构上时，DVC6000系列数字式阀门控制器通常采用A型气动放大器，当无输入信号时，如果气动放大器已经调整好，则输出口A的压力应为0，而输出口B的压力等于输入气源的的压力。
