课程设计交通信号灯汇总

一、引言随着城市化进程的加快，交通拥堵问题日益严重，交通信号灯作为城市交通管理的重要手段，对于提高道路通行效率、保障交通安全具有重要作用。

为了让学生更好地了解交通信号灯的工作原理和设计方法，我们开展了交通灯课程设计实训。

本文将对实训过程进行总结，并对设计成果进行分析。

二、实训目的1. 熟悉交通信号灯的工作原理和设计方法；2. 学会使用单片机进行交通信号灯控制；3. 提高学生的实践能力和创新能力；4. 培养学生的团队协作精神。

三、实训内容1. 交通信号灯基本原理交通信号灯主要包括红灯、黄灯和绿灯三种颜色，分别代表禁止通行、注意和允许通行。

交通信号灯的基本工作原理是：通过单片机控制信号灯的亮灭，实现交通信号的变换。

2. 单片机交通信号灯控制系统设计本实训采用AT89C52单片机作为核心控制单元，设计了一个十字路口交通信号灯控制系统。

系统主要包括以下部分：（1）硬件电路设计：包括单片机、信号灯模块、按键模块、数码管显示模块等。

（2）软件设计：主要包括初始化程序、主程序和中断服务程序。

3. 交通信号灯控制策略（1）基本控制策略：南北方向绿灯亮时，东西方向红灯亮；南北方向黄灯亮时，东西方向红灯亮；南北方向红灯亮时，东西方向绿灯亮；南北方向红灯亮时，东西方向黄灯亮。

（2）时间控制策略：绿灯亮20秒，黄灯亮4秒，红灯亮24秒。

（3）手动/自动控制策略：通过按键切换手动/自动模式，实现交通信号灯的手动控制。

四、实训过程1. 硬件电路搭建：按照设计要求，将单片机、信号灯模块、按键模块、数码管显示模块等硬件电路连接起来。

2. 软件编程：使用C语言编写单片机程序，实现交通信号灯的控制。

3. 系统调试：对系统进行调试，确保交通信号灯工作正常。

4. 优化设计：根据实际情况，对系统进行优化设计，提高系统性能。

五、实训成果1. 成功设计并实现了十字路口交通信号灯控制系统。

2. 系统具有手动/自动控制功能，可满足实际交通需求。

课程设计交通信号灯一、课程目标知识目标：1. 学生能理解交通信号灯的基本概念，掌握红、黄、绿三种颜色灯的含义及其在交通中的作用。

2. 学生能够描述交通信号灯的运作原理，了解信号灯的控制方式。

3. 学生掌握与交通信号灯相关的交通规则，如行人过马路的正确方法，车辆在信号灯变化时的应对措施。

技能目标：1. 学生能够运用所学知识分析实际交通场景，判断在不同信号灯下的正确行为。

2. 学生通过小组合作，设计并制作一个简易的交通信号灯模型，提高动手实践能力。

3. 学生能够运用交通信号灯知识，解决实际生活中的交通问题。

情感态度价值观目标：1. 培养学生遵守交通规则的意识，树立安全文明的交通观念。

2. 增强学生的团队协作能力，培养合作、分享、互助的良好品质。

3. 培养学生关注社会问题，认识到科技在交通管理中的重要作用，激发对科学技术的兴趣。

课程性质：本课程为小学四年级科学课，结合日常生活场景，引导学生学习交通信号灯知识，提高学生的安全意识和实践能力。

学生特点：四年级学生具备一定的观察能力和思考能力，对新奇事物充满好奇心，喜欢动手操作，但安全意识相对薄弱。

教学要求：教师应注重理论与实践相结合，通过趣味性的教学活动，激发学生的学习兴趣，同时加强安全教育，提高学生的自我保护能力。

在教学过程中，关注学生的个体差异，鼓励学生积极参与，确保每个学生都能达到课程目标。

二、教学内容1. 交通信号灯的基本概念与功能- 介绍交通信号灯的定义、作用及其重要性。

- 交通信号灯的颜色及其含义。

- 交通信号灯在保障交通安全中的作用。

2. 交通信号灯的运作原理- 简述信号灯的运作原理及控制方式。

- 介绍信号灯的定时控制、感应控制等不同控制方法。

3. 交通规则与信号灯- 学习与交通信号灯相关的交通规则。

- 行人在交通信号灯下的行为规范。

- 机动车在交通信号灯变化时的应对措施。

4. 实践活动：制作简易交通信号灯模型- 分组讨论，设计交通信号灯模型。

交通信号灯的课程设计一、课程目标知识目标：1. 学生能理解并描述交通信号灯的基本构成及功能。

2. 学生能够掌握交通信号灯的颜色代表的含义及其相关交通规则。

3. 学生能够了解交通信号灯在交通安全中的作用和重要性。

技能目标：1. 学生能够运用所学知识，正确识别并遵守交通信号灯指示。

2. 学生通过小组合作，设计并制作一个简易的交通信号灯模型，培养动手实践能力。

3. 学生能够运用交通信号灯知识，分析和解决实际生活中的交通安全问题。

情感态度价值观目标：1. 学生通过学习交通信号灯，培养安全意识和遵守交通规则的自觉性。

2. 学生在学习过程中，增强合作意识，尊重他人意见，培养团队精神。

3. 学生能够认识到交通信号灯在维护交通秩序、保障生命安全中的重要作用，树立社会责任感。

课程性质：本课程为小学四年级科学学科课程，结合交通安全教育，以实践性、互动性为主。

学生特点：四年级学生对交通安全知识有一定的了解，但尚需巩固和深化；好奇心强，喜欢动手操作和合作学习。

教学要求：注重理论知识与实践操作相结合，关注学生个体差异，激发学生学习兴趣，培养其安全意识和遵守交通规则的自觉性。

通过课程目标分解，使学生在学习过程中达到预期的学习成果，为后续教学设计和评估提供依据。

二、教学内容1. 交通信号灯的基本构成：介绍交通信号灯的三个颜色灯（红灯、黄灯、绿灯）及其作用，让学生了解信号灯的基本组成部分。

2. 交通信号灯的颜色含义：详细讲解红灯停、黄灯注意、绿灯行的规则，并举例说明。

3. 交通信号灯的运作原理：简要介绍信号灯的切换机制，引导学生了解信号灯的运作过程。

4. 交通规则与信号灯：结合教材内容，讲解遵守交通信号灯的重要性，强调安全意识。

5. 实践活动：分组进行简易交通信号灯制作，让学生在实践中掌握交通信号灯知识。

6. 案例分析：分析实际生活中的交通信号灯问题，让学生学会运用所学知识解决实际问题。

教学内容安排和进度：第一课时：交通信号灯的基本构成和颜色含义。

EDA技术课程设计报告交通灯控制器一、设计功能：实现高速公路与乡间小路的交叉路口红绿灯的控制二、具体功能要求：1、只有在小路上发现汽车时，高速公路上的交通灯才可能变成红灯。

2、当汽车行驶在小路上时，小路的交通灯保持为绿灯，但不能超过给定的延迟时间。

（注：这段时间定义为20秒时间）3、高速公路灯转为绿灯后，即使小路上有汽车出现，而高速公路上并无汽车，也将在给定时间内保持高速公路绿灯。

（注：这段时间定义为60秒时间）4、原理框图如下：A B C D高速交通灯绿（60秒）黄（5秒）红（20秒）红（5秒）小道交通灯红红绿黄三、参考设计方案:图2 交通信号灯控制器的原理框图采用VHDL语言输入的方式实现交通信号灯控制器图3 交通信号灯控制器程序原理框图该程序由7个进程组成，进程P1和P2将CLK信号分频后产生1秒信号，进程P3、P4、P5构成两个带有预置数功能的十进制计数器，其中P4产生允许十位计数器计数的控制信号。

进程P6实现状态转换和产生状态转换的控制信号，进程P7产生次态信号和信号灯输出信号，以及每一个状态的时间值。

计数器驱动脉冲如图所示：四、编写相应源程序：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED. ALL;ENTITY CONTRALZ ISPORT(CLK:IN STD_LOGIC;RA,GA,YA:OUT STD_LOGIC;TIMEAH,TIMEAL:OUT STD_LOGIC_VECTOR(3 DOWNTO 0));END CONTRALZ;ARCHITECTURE BHV OF CONTRALZ ISTYPE RG IS (GREEN,RED,YELLOW2);BEGINPROCESS(CLK)VARIABLE A:STD_LOGIC;VARIABLE TH,TL:STD_LOGIC_VECTOR(3 DOWNTO 0);VARIABLE STATE:RG;BEGINIF CLK'EVENT AND CLK='1'THEN CASE STATE ISWHEN GREEN=>IF A='0'THEN TH:="0101";TL:="1001";A:='1';GA<='1';RA<='0';YA<='0';ELSE IFNOT(TH="0000"AND TL="0001")THEN IF TL="0000"THEN TL:="1001";TH:=TH-1;ELSE TL:=TL-1;END IF;ELSETH:="0000";TL:="0000";A:='0';STATE:=RED;END IF;END IF;WHEN RED=>IF A='0'THEN TH:="0001";TL:="1001";A:='1';RA<='1';YA<='0';GA<='0';ELSE IFNOT(TH="0000"AND TL="0001") THEN IF TL="0000"THEN TL:="1001";TH:=TH-1;ELSETL:=TL-1;END IF;ELSE TH:="0000";TL:="0000";A:='0';RA<='0';GA<='0';STATE:=YELLOW2;END IF;END IF;WHEN YELLOW2=>IF A='0'THEN TH:="0000";TL:="0101";A:='1';YA<='1';GA<='0';RA<='0';ELSE IF NOT(TH="0000"AND TL="0001")THEN IF TL="0000"THEN TL:="0101";TH:=TH-1;ELSE TL:=TL-1;END IF;ELSE TH:="0000";TL:="0000";GA<='0';RA<='0';YA<='0';A:='0';STATE:=RED;END IF;END IF;END CASE;END IF; TIMEAH<=TH;TIMEAL<=TL;END PROCESS;END BHV;LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL; ENTITY CONTRALX ISPORT(CLK:IN STD_LOGIC;RB,GB,YB,CHU:OUT STD_LOGIC;TIMEAH,TIMEAL:OUT STD_LOGIC_VECTOR(3 DOWNTO 0));END CONTRALX;ARCHITECTURE BHV OF CONTRALX ISTYPE RGY IS(RED,YELLOW1,GREEN,YELLOW2);BEGIN PROCESS(CLK)VARIABLE A:STD_LOGIC;VARIABLE TH,TL:STD_LOGIC_VECTOR(3 DOWNTO 0); VARIABLE STATE:RGY;BEGIN IF CLK'EVENT AND CLK='1'THEN CASE STATE ISWHEN YELLOW1=>IF A='0'THEN TH:="0000";TL:="0100";A:='1';YB<='1';GB<='0';RB<='0';CHU<='1';ELSE IF NOT(TH="0000"AND TL="0001")THEN IF TL="0000"THEN TL:="1001";TH:=TH-1;ELSE TL:=TL-1;END IF;ELSE TH:="0000";TL:="0000";A:='0';STATE:=GREEN;END IF;END IF;WHEN GREEN=>IF A='0'THEN TH:="0001";TL:="1001";A:='1';GB<='1';RB<='0';YB<='0';CHU<='1';ELSE IF NOT(TH="0000"AND TL="0001") THEN IF TL="0000"THEN TL:="1001";TH:=TH-1;ELSE TL:=TL-1;END IF;ELSE TH:="0000";TL:="0000";A:='0';STATE:=YELLOW2;END IF;END IF;WHEN RED=>IF A='0'THEN TH:="0101";TL:="0100";A:='1';RB<='1';YB<='0';CHU<='1';ELSE IF NOT(TH="0000"AND TL="0001")THEN IF TL="0000"THEN TL:="1001";TH:=TH-1;ELSE TL:=TL-1;END IF;ELSE TH:="0000";TL:="0000";A:='0';STATE:=YELLOW1;END IF;END IF;WHEN YELLOW2=>IF A='0'THEN TH:="0000";TL:="0100";A:='1';YB<='1';GB<='0';RB<='0';CHU<='1';ELSE IF NOT(TH="0000"AND TL="0001") THEN IF TL="0000"THEN TL:="1001";TH:=TH-1;ELSE TL:=TL-1;END IF;ELSE TH:="0000";TL:="0000";A:='0';CHU<='0';STATE:=RED;END IF;END IF;END CASE;END IF;TIMEAH<=TH;TIMEAL<=TL;END PROCESS;END BHV;五、对源程序进行编译及仿真1、对程序进行编译，结果如下图：2、用waveform对程序进行波形仿真，结果如下图：六、设计思路在听完课程设计指导课前，我们对交通灯的程序设计思路基本上可以称得上是一片茫然，在听完课后虽然有个大致的思路，但还是不知道具体要怎么实施，于是我们开始去图书馆寻找参考书。

交通信号灯课程设计一、课程目标知识目标：1. 学生能够理解并描述交通信号灯的基本结构、功能及工作原理。

2. 学生能够掌握交通信号灯的色灯意义及其对应的交通规则。

3. 学生能够了解交通信号灯在交通安全中的作用和重要性。

技能目标：1. 学生能够通过观察、分析，运用所学知识解释实际交通信号灯的工作过程。

2. 学生能够设计简单的交通信号灯控制系统，培养动手操作和问题解决能力。

3. 学生能够运用交通规则，提高交通安全意识和自我保护能力。

情感态度价值观目标：1. 培养学生关注交通安全的意识，树立遵守交通规则的观念。

2. 增强学生的社会责任感，让他们明白自己作为交通参与者的角色和责任。

3. 培养学生合作、探究的学习态度，激发他们对科学技术的兴趣。

课程性质：本课程为小学四年级科学课，结合生活实际，注重实践与理论相结合。

学生特点：四年级学生好奇心强，具备一定的观察能力和动手能力，但对交通安全知识的理解有限。

教学要求：通过生动有趣的方式，引导学生观察、思考、实践，提高交通安全意识和科学素养。

将课程目标分解为具体的学习成果，便于后续教学设计和评估。

二、教学内容1. 交通信号灯的基本概念- 信号灯的组成与功能- 交通信号灯的种类及特点2. 交通信号灯的工作原理- 信号灯的控制方式- 信号灯变化规律及原理3. 交通信号灯的色灯意义- 红灯停、绿灯行、黄灯亮的含义- 闯红灯的危害及后果4. 交通规则与信号灯- 交通信号灯与交通规则的关系- 不同场景下的交通信号灯应用5. 交通安全教育- 交通安全意识培养- 遵守交通规则的必要性6. 实践活动- 观察和分析学校周边的交通信号灯- 设计简单的交通信号灯控制系统教学内容安排和进度：第一课时：交通信号灯的基本概念第二课时：交通信号灯的工作原理第三课时：交通信号灯的色灯意义第四课时：交通规则与信号灯第五课时：交通安全教育第六课时：实践活动教材章节：《科学》四年级上册第四章《生活中的科学》第三节《红绿灯的秘密》。

交通信号灯课程设计报告一、引言交通信号灯是城市交通管理中重要的组成部分，它通过颜色信号指示道路的交通流量，维护交通秩序，确保交通的安全和高效。

本报告旨在探讨交通信号灯的设计原则、信号灯的种类、信号灯控制算法以及未来交通信号灯发展的趋势。

二、交通信号灯的设计原则交通信号灯的设计应遵循以下原则： 1. 可视性：信号灯要能够清晰地展示给司机和行人，避免出现盲点或被遮挡的情况。

2. 易识别性：信号灯的颜色和形状应该简明易懂，让用户可以迅速理解所传达的信息。

3. 一致性：不同的信号灯应该保持一致的设计风格，避免混淆和误解。

4. 合理性：信号灯的时长和配时需要根据道路流量和交通状况进行合理分配，既可以确保交通的畅通，又避免不必要的等待时间。

三、交通信号灯的种类交通信号灯的种类主要包括三色交通灯、直行箭头交通灯、左转箭头交通灯和倒计时交通灯等。

3.1 三色交通灯三色交通灯包括红灯、黄灯和绿灯，分别表示停车、准备起步和通行。

3.2 直行箭头交通灯直行箭头交通灯用于控制直行车辆的通行，可以与三色交通灯配合使用，增加交通效率。

3.3 左转箭头交通灯左转箭头交通灯用于控制左转车辆的通行，可以与三色交通灯或直行箭头交通灯配合使用。

3.4 倒计时交通灯倒计时交通灯通过数字显示剩余时间，告知驾驶员和行人可以通过的时间，增加通行的透明度和可预测性。

四、交通信号灯的控制算法交通信号灯的控制算法主要包括固定时间控制、感应控制和自适应控制。

4.1 固定时间控制固定时间控制是最简单的控制算法，根据交通流量和道路特点预先设定信号灯的配时方案，按照固定的时间间隔改变信号状态。

然而，这种算法无法根据实际交通情况进行调整，容易造成拥堵或资源浪费。

4.2 感应控制感应控制利用传感器监测交通流量和环境状况，并根据实时数据调整信号灯的配时。

这种算法可以根据实际情况进行动态调整，提高通行效率，但对于复杂的交叉口和高峰时段的交通管理仍然存在一定的局限性。

数电课程设计交通信号灯一、课程目标知识目标：1. 让学生掌握数字电路基础知识，特别是组合逻辑电路的设计原理；2. 使学生了解交通信号灯的工作原理，并将其与数字电路设计相结合；3. 帮助学生理解交通信号灯时序控制的基本逻辑，并运用所学知识设计简单的时序电路。

技能目标：1. 培养学生运用所学知识分析问题和解决问题的能力；2. 提高学生动手实践能力，学会使用数字电路设计软件进行电路设计和仿真；3. 培养学生团队合作精神，学会在团队中有效沟通和协作。

情感态度价值观目标：1. 培养学生对数字电路的兴趣，激发他们探索科学技术的热情；2. 增强学生的交通安全意识，让他们明白科技在生活中的重要作用；3. 引导学生树立正确的价值观，认识到知识为社会进步和人类福祉所做的贡献。

课程性质：本课程为实践性较强的课程，结合理论知识与实际操作，培养学生的动手能力和创新能力。

学生特点：学生为高中年级学生，具备一定的数字电路基础知识，对实际操作有浓厚兴趣。

教学要求：教师需注重理论与实践相结合，引导学生主动参与课堂，提高课堂互动性，确保学生在实践中掌握知识。

同时，关注学生的个体差异，因材施教，使每位学生都能在课程中取得进步。

通过课程目标的实现，为学生后续学习奠定坚实基础。

二、教学内容根据课程目标，教学内容主要包括以下几部分：1. 数字电路基础知识回顾：重点复习组合逻辑电路的设计原理，包括逻辑门、逻辑函数及其简化方法等。

教材章节：第一章 数字逻辑基础2. 交通信号灯工作原理介绍：分析交通信号灯的红、黄、绿三灯的控制逻辑，讲解时序控制的基本概念。

教材章节：第二章 时序逻辑电路3. 数字电路设计软件应用：教授学生使用数字电路设计软件（如Multisim、Proteus等）进行电路设计和仿真。

教材章节：第三章 数字电路设计软件及其应用4. 实践操作：指导学生运用所学知识，设计并实现一个简单的交通信号灯控制电路。

教材章节：第四章 实践操作教学进度安排：1. 第一周：回顾数字电路基础知识，介绍交通信号灯工作原理；2. 第二周：讲解数字电路设计软件的使用方法，进行电路设计；3. 第三周：分组进行实践操作，设计并实现交通信号灯控制电路；4. 第四周：验收成果，总结评价。

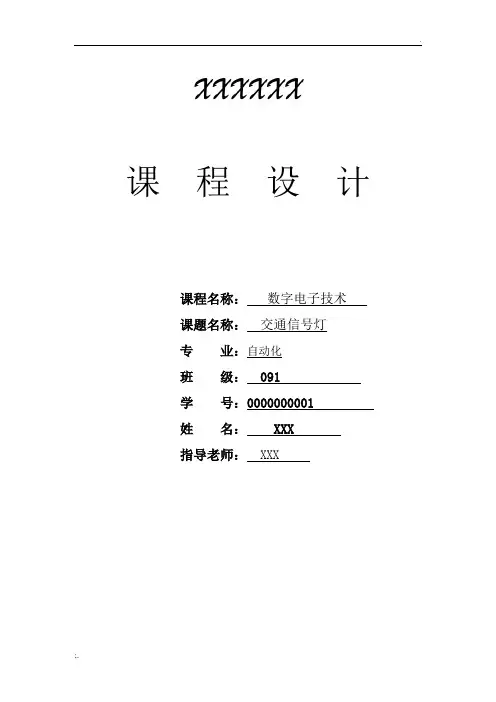

XXXXXX课程设计课程名称：数字电子技术课题名称：交通信号灯专业：自动化班级： 091学号：0000000001姓名： XXX指导老师：XXX交通信号灯一.内容摘要：由一条主干道和一条支干道的汇合点形成的十字交叉路口，为确保安全而迅速的通行，在交叉路口的每个入口处设置了红，绿，黄三色信号灯。

红灯亮禁止通行;绿灯亮允许通行；黄灯亮则给行驶中的车辆有时间停靠到禁止线外。

二.设计内容及要求：1．主干道和支干道交替放行，主干道每次放行30秒，支干道每次放行20秒。

2．每次绿灯变红灯时，黄灯先亮5秒，此时原红灯不变。

3．用十进制数字显示放行及等待时间。

三、程序控制流程四.原理电路的设计：本设计要求设计一个主干道30秒、支干道20秒的交通信号灯控制系统，每次由绿灯变红灯时要有5秒黄灯亮作为过渡，分别用红、黄，绿三色发光二极管表示信号灯，并用数码管显示顺计时。

因此，本设计需要一个脉冲产生模块、信号灯模块、顺计时模块、数码显示和主控模块。

脉冲产生电路用以驱动顺计时电路，顺计时模块以单位时间秒为单位倒计时，数码显示块显示顺计时的时间，主控模块对电路中上网各个模块进行级联。

交通灯控制系统的组成框图如图1所示。

主控电路主要用于记录十字路口交通灯的工作状态，通过主控电路分别点亮相应状态的信号灯。

秒信号发生器产生整个定时系统的时基脉冲，通过加法计数器对秒脉冲加法计数，达到控制每一种工作状态的持续时间。

加法计数器的异步预置数端会与数据选择器的一个输出端相连，当计数到对应灯亮时间的最大值时，数据选择器会通过一个非门反馈到加法计数器的置数端，使得计数器重新计数。

加法计数器的状态由4511的七段译码、数码管显示。

在黄灯亮期间，主控电路将秒脉冲引入红灯控制电路，使红灯闪烁。

1.主控电路主、支干道上红、黄、绿信号灯的状态主要取决于主控电路的输出状态。

它们之间的关系见真值表1。

对于信号灯的状态，“1”表示灯亮，“0”表示灯灭。

表1 信号灯信号的状态主控电路由画卡若图得：主干道：R=Q2; Y=Q2~; G=Q2~Q1~;支干道：r=Q2~; y=Q2Q1; g=Q2Q1~;主控电路用两个双四选一的数据选择器，及两个D触发器实现主控电路控制计时器和灯的亮暗。

交通信号灯控制系统课程设计一、引言交通信号灯控制系统是城市交通管理中非常重要的一环。

合理的交通信号灯控制可以提高交通流量，减少交通拥堵，提高道路通行效率，确保交通安全。

本文将以交通信号灯控制系统课程设计为题，对该系统的设计进行详细讨论。

二、系统需求分析交通信号灯控制系统主要用于控制路口交通信号灯的开关以及信号灯的亮灭时长。

系统的需求主要包括以下几个方面：1. 能够根据交通流量和道路状况自动调整信号灯的时长，以实现最优的交通流控制；2. 能够监测交通信号灯的工作状态，及时发现故障并进行报警；3. 能够通过远程控制或本地操作对信号灯进行手动调整；4. 具备数据存储和分析功能，能够对交通流量进行统计和分析。

三、系统设计1. 硬件设计交通信号灯控制系统的硬件设计主要包括信号灯控制器、传感器、通信模块和显示屏等组成部分。

信号灯控制器负责控制信号灯的开关和时长，传感器用于检测交通流量和道路状况，通信模块用于远程控制和数据传输，显示屏用于显示交通信号和系统状态。

2. 软件设计交通信号灯控制系统的软件设计主要包括信号灯控制算法、故障检测和报警系统以及数据存储和分析模块。

信号灯控制算法根据传感器检测到的交通流量和道路状况，自动调整信号灯的开关和时长，以实现最优的交通流控制。

故障检测和报警系统能够监测信号灯的工作状态，及时发现故障并进行报警。

数据存储和分析模块用于对交通流量进行统计和分析，为交通管理部门提供决策支持。

四、系统实施交通信号灯控制系统的实施包括系统的安装和调试、系统的运行和监控以及数据的存储和分析。

在系统安装和调试阶段，需要将硬件设备安装到路口，并进行相应的连接和配置；在系统运行和监控阶段，需要对系统进行实时监控，及时发现和处理故障；在数据存储和分析阶段，需要对采集到的数据进行存储和分析，生成相关的报表和图表。

五、系统评估交通信号灯控制系统的评估主要包括系统的性能评估和应用效果评估。

系统的性能评估主要包括系统的稳定性、可靠性、响应时间等指标的评估；应用效果评估主要包括交通流量的变化、道路通行效率的提高以及交通事故的减少等指标的评估。

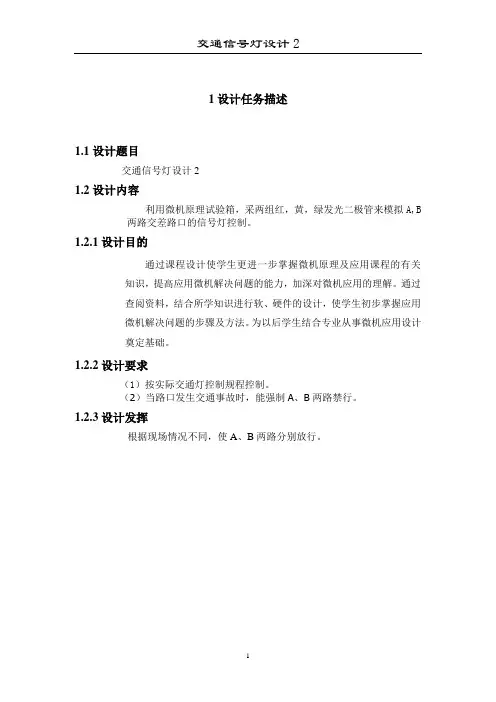

1设计任务描述1.1设计题目交通信号灯设计21.2设计内容利用微机原理试验箱，采两组红，黄，绿发光二极管来模拟A,B 两路交差路口的信号灯控制。

1.2.1设计目的通过课程设计使学生更进一步掌握微机原理及应用课程的有关知识，提高应用微机解决问题的能力，加深对微机应用的理解。

通过查阅资料，结合所学知识进行软、硬件的设计，使学生初步掌握应用微机解决问题的步骤及方法。

为以后学生结合专业从事微机应用设计奠定基础。

1.2.2设计要求（1）按实际交通灯控制规程控制。

（2）当路口发生交通事故时，能强制A、B两路禁行。

1.2.3设计发挥根据现场情况不同，使A、B两路分别放行。

2设计思路设计思路为：根据实际交通灯控制规程控制路口红、黄、绿交通灯的亮灭。

设计程序流程图，首先从东西方向亮绿交通灯南北方向亮红交通灯开始，大约15秒后，东西方向黄灯闪烁3次，大约3秒钟，此时南北方向保持亮红灯。

东西方向黄灯闪烁3次后东西方向亮红灯，南北方向亮绿灯。

同样，南北方向亮绿灯大约15秒后，南北方向黄灯闪烁3次，大约3秒钟，如此往复循环。

本次设计的延时部分我们是通过控制循环的次数以及调用延时程序实现的。

根据实际情况，在模拟交通事故时我们设计了三种可能的情况：1、路口出现交通事故或东西、南北同时出现事故，2、只有南北方向出现事故，3、只有东西方向出现事故。

当路口发生事故或东西、南北同时发生事故设置东西、南北方向红灯都亮；当只有东西方向的某处发生事故设置东西方向亮红灯，南北方向亮绿灯，即实现南北方向放行；当只有南北方向发生事故设置南北方向亮红灯，东西方向亮绿灯，即实现东西方向放行。

这三种可能的事故我们设置分别由开关K0、K1、K2控制，且开关为1为出现事故。

经过讨论我们设计用6个LED灯。

0号灯代表东西方向绿灯，1号代表南北方向绿灯，2号代表东西方向黄灯，3号代表南北方向黄灯，4号代表东西方向红灯，5号代表南北方向红灯。

由8255A口控制东西、南北方向灯的正常亮灭，C口控制紧急事故。

交通灯课程设计报告篇1正常红绿灯运行分有四个模式1.南北方向绿灯通行，东西方向红灯2.南北方向黄灯通行，东西方向红灯3.东西方向绿灯通行，南北方向红灯4.东西方向黄灯通行，南北方向红灯5.执行第一步交通灯课程设计报告篇2本设计主要是介绍了单片机控制下的交通灯控制系统，详细介绍了其硬件和软件设计，并对其各功能模块做了详细介绍，其主要功能和指标如下：东西、南北两干道交于十字路口，各干道有一组红、绿、黄三个指示灯，指挥车辆和行人安全通行。

南北方向为主干道，通行时间为12秒；东西方向为支干道，通行时间为9秒。

通行时间最后3秒，绿灯灭，黄灯闪烁，黄灯闪烁完毕变更通行车道。

通行时间由数字显示器显示。

交通灯课程设计报告篇3状态1：南北方向绿灯通行12秒，东西红灯禁止通行15秒，分别倒计时；状态2：南北方向黄灯提醒3秒，东西继续红灯倒计时；状态3：东西方向绿灯通行9秒，南北方向禁止通行12秒；状态4：东西方向黄灯提醒3秒，南北继续红灯倒计时；状态5：执行状态1，反复循环交通灯课程设计报告篇4记住这个点就可以设计软件了。

首先要有时间基础，倒计时从哪来呢？1，延时通过死循环卡主软件的运行来达到延时效果，程序执行效率极低，不可取。

2，定时通过定时器产生时基。

软件设置50ms产生一次定时中断，在中断执行函数中做计数。

50ms执行一次中断函数，通过one_sec_flag累加到20判断时间过去了一秒。

设置一秒标志位scan_flag置一。

在主函数while循环里判断标志位，如果是1，则倒计时计数值减一，即完成了倒计时的软件设计思路交通灯课程设计报告篇5随着时代的进步和发展，单片机技术已经普及到我们生活、工作、科研、各个领域，已经成为一种比较成熟的技术。

本交通灯控制系统利用单片机AT89C51作为核心元件，实现了通过信号灯对路面状况的智能控制。

从一定程度上解决了交通路口堵塞、车辆停车等待时间不合理、急车强通等问题。

系统具有结构简单、可靠性高、成本低、实时性好、安装维护方便等优点，有广泛的应用前景。

目录1.前言 (2)2总体方案设计 (3)2.1方案论证与比较 (3)2.2 方案的选择 (5)3单元模块设计 (5)3.1各单元模块功能介绍及电路设计 (6)3.1.1 秒脉冲发生器 (6)3.1.2 定时器 (6)3.1.3 控制器 (7)3.1.4 译码电路 (9)3.1.5显示电路 (10)3.1.6 总原理图 (11)3.2 特殊器件的介绍 (11)3.2.1 74LS160 (11)3.2.2 74LS153 (12)3.2.3 74LS74 (13)3.2.4 CD4511 (14)3.2.5 NE555 (15)4系统调试 (15)5系统功能、原件 (17)5.1系统能实现的功能 (17)5.2主要元件 (18)6结论 (18)7总结与体会 (19)8致谢 (20)9参考文献 (21)附录： (22)1.前言在城镇街道的十字交叉路口，为保证交通秩序和行人安全，一般在每条道路上各有一组红、黄、绿交通信号灯，其中红灯亮，表示该条道路禁止通行；黄灯亮表示该条道路上未过停车线的车辆停止通行，已过停车线的车辆继续通行；绿灯亮表示该条道路允许通行。

交通信号灯控制器自动控制十字路口两组红、黄、绿交通信号灯的状态转换，指挥主、从干道上各种车辆和行人的安全通行，实现十字路口交通管理的自动化。

自从交通信号灯产生后其内部控制电路几经完善使其更加合理与人性化，科技含量不断提高，各种新型算法的诞生使得控制理论向着智能化方向迈进，前人的基础上给信号控制器的进一步发展提供了宽阔的平台与一定的技术基础。

该设计是利用数字电路实现对交通灯的控制，可以提高其时间上的准确度及抗干扰能力，提出使交通灯控制电路用数字信号自动控制十字路口两组红、黄、绿交通灯的状态转换的方法，指挥各种车辆和行人安全通行，实现十字路口交通管理的自动化。

因此，在本次课程设计里，将以传统的设计方法为基础来实现设计交通控制信号灯。

本实验设计目的是培养数字电路的能力，掌握交通信号灯控制电路的设计方法。

交通灯课程设计报告2篇第一篇：交通灯课程设计报告一、课程背景随着城市化进程的不断推进，交通问题也逐渐成为人们生活中不可忽视的问题。

交通灯是交通安全的重要组成部分，保障着道路交通顺畅、安全。

因此，学生必须了解交通灯的作用和规则，遵守交通信号。

二、教学目标1.了解交通灯的作用和作用原理；2.掌握常见的交通信号灯的颜色、形状和指示意义；3.正确识别交通信号灯的指示信号；4. 能够遵守交通信号的规则并正确行车。

三、教学内容1. 交通信号灯的作用和作用原理交通信号灯是交通管理的一种手段。

它通过变化的颜色、形状、光线等方式来指示道路交通参与者的行动。

交通信号灯的工作原理是通过控制灯组中红、黄、绿三个小灯的强弱、亮灭来表示不同的指示信息。

2. 常见交通信号灯的颜色、形状和指示意义交通信号灯有红色、黄色、绿色三种颜色，形状不外乎红圆形、黄方形、绿箭头、绿人形和黄绿叉状。

红灯表示禁止通行，黄灯表示减速行进，绿灯表示可以通行。

3. 交通信号灯的指示信号识别和遵守规则学生通过交通灯对不同颜色的轮廓，分辨出交通灯的颜色，并明确交通灯代表的行车意义。

从而正确地遵守交通信号。

四、教学方法1. 讲授和演示通过讲授交通信号灯的作用、形状、颜色和指示信号等知识，使学生可以了解和正确理解交通信号灯的信息。

通过演示场景，播放短片等方式，模拟实际交通场景使学生将学习知识转化为操作技能。

2. 情景教学在模拟市区交通道路，组织学生们进行角色扮演参与道路交通，通过模拟交通广场、人行横道等不同路况环境，提高学生们的认知能力和操作技巧。

五、教学过程安排第一课时：交通信号灯的概念及作用原理。

1. 什么是交通信号灯？2. 交通信号灯的作用及作用原理。

3. 交通信号灯的分类。

第二课时：交通信号灯的形状、颜色及指示意义。

1. 交通信号灯不同形状和颜色的解释和分类。

2. 交通信号灯对应不同的指示意义。

第三课时：交通信号灯的识别和遵守规则。

1. 认识交通信号灯。

毕业交通灯课程设计一、教学目标本课程旨在让学生了解和掌握交通安全知识，培养学生遵守交通规则的良好习惯，提高学生的交通安全意识。

具体目标如下：1.知识目标：学生能够说出交通信号灯的颜色及其代表的意义，了解主要的交通规则和标志。

2.技能目标：学生能够正确通过路口，遵守交通信号灯，识别并遵循各种交通标志。

3.情感态度价值观目标：学生能够认识到遵守交通规则的重要性，形成安全出行的意识，养成良好的交通行为习惯。

二、教学内容本课程的教学内容主要包括以下几个部分：1.交通信号灯的颜色及其代表的意义。

2.主要的交通规则和标志。

3.如何正确通过路口，遵守交通信号灯。

4.识别并遵循各种交通标志。

5.遵守交通规则的重要性及如何养成良好的交通行为习惯。

三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法，如讲授法、讨论法、案例分析法、实验法等。

具体方法如下：1.讲授法：讲解交通信号灯的颜色及其代表的意义，主要的交通规则和标志。

2.讨论法：分组讨论如何正确通过路口，遵守交通信号灯，识别并遵循各种交通标志。

3.案例分析法：分析交通事故案例，让学生深刻认识到遵守交通规则的重要性。

4.实验法：实地观察交通信号灯工作原理，了解交通标志的制作和设置。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：《交通安全教育》。

2.参考书：《交通规则与安全出行》。

3.多媒体资料：交通信号灯颜色、交通规则和标志的图片、视频。

4.实验设备：交通信号灯模型、交通标志模型。

5.实地考察：安排学生到交通路口观察交通信号灯工作原理，了解交通标志的设置。

五、教学评估为了全面、客观、公正地评估学生的学习成果，本课程将采用多种评估方式，包括平时表现、作业、考试等。

具体评估方式如下：1.平时表现：观察学生在课堂上的参与程度、提问回答情况等，了解学生的学习态度和理解程度。

2.作业：布置相关交通安全知识的作业，如作文、填空题、选择题等，评估学生对知识的掌握程度。

交通信号灯课程设计报告交通信号灯课程设计报告一、引言随着城市化进程的加速和汽车数量的不断增加，交通拥堵问题日益严重。

为了解决这一问题，交通信号灯成为了城市交通管理中不可或缺的一部分。

本课程设计旨在通过学习交通信号灯的原理和应用，培养学生对于城市交通管理的认知和实践能力。

二、课程目标1.掌握交通信号灯的基本原理和工作方式；2.了解不同类型的交通信号灯及其在实际应用中的差异；3.学习如何设计一个有效的交通信号灯系统；4.通过实践操作，提高学生对于城市交通管理的实际操作能力。

三、教学内容1. 交通信号灯基本原理：讲解电路原理、控制方式等；2. 交通信号灯类型及应用：讲解不同类型信号灯及其在不同场景下的应用；3. 交通信号灯系统设计：讲解如何根据道路情况和车流量等因素进行合理设计；4. 实践操作：使用Arduino等开发板进行实际搭建并调试。

四、教学方法1. 讲授法：通过课堂讲解，向学生介绍交通信号灯的基本原理和应用；2. 实验法：通过实际操作，让学生亲自搭建交通信号灯系统并进行调试；3. 讨论法：通过小组讨论或班级讨论，加深学生对于交通信号灯的理解和应用。

五、教材及参考书目1. 《交通信号灯原理及应用》（张三等编著）；2. 《Arduino编程从入门到实践》（韩顺平著）。

六、实验器材及软件1. Arduino开发板；2. 交通信号灯模块；3. LED灯；4. 杜邦线等相关配件；5. Arduino IDE开发环境。

七、教学进度安排第一周：交通信号灯基本原理第二周：交通信号灯类型及应用第三周：交通信号灯系统设计第四周至第六周：实践操作八、评价方式1. 实验报告评分；2. 实际操作成果评分；3. 课堂参与度评分。

九、总结通过本课程设计，学生将能够掌握交通信号灯的基本原理和应用，并能够进行实际操作和设计。

这不仅有助于提高学生对于城市交通管理的认知和实践能力，也为未来的职业发展打下了基础。

交通灯课程设计一、课程概述：交通信号灯是城市交通管理中重要的交通安全管理设施之一，其作用是指示行人和机动车辆何时通行、何时停止，标明交通流的方向，保障交通安全。

本课程旨在通过交通灯的特点、种类以及运行原理的讲解和实践操作，使学生掌握交通灯的知识和技能，提升学生的交通安全意识和安全行为习惯，降低交通事故的发生率。

二、教学目标：1.了解交通灯的种类、特点及运行原理；2.掌握安全文明出行的基本要求；3.能正确使用交通信号灯，培养良好的交通行为习惯；4.增强交通安全意识，做到自我保护与他人安全；5.鼓励学生加强交通安全宣传、积极参与交通安全活动。

三、教学内容和进度：时间：5个课时第一课时：交通灯的种类及作用1.交通灯的定义和作用2.不同颜色交通灯的含义和用途3.交通灯的种类及其区别4.交通灯的标志和标识第二课时：交通灯的运行原理1.交通灯电路结构及其原理2.交通信号控制器的原理和功能3.交通灯故障排除方法第三课时：交通灯的操作方法1.行人横道信号灯的使用方法2.机动车道信号灯的使用方法3.学生自主设计交通场景，进行模拟操作第四课时：交通安全意识教育1.解析交通事故案例，引导学生掌握安全文明出行基本要求2.介绍常见且致命的交通安全隐患3.让学生探讨应对不同交通安全问题的方法和技巧第五课时：交通安全活动体验1.学生参加交通安全宣传活动2.学生参观交通控制中心，了解交通设施的科技创新和管理现状3.以小组为单位进行交通安全知识普及竞赛四、教学方法：本课程以课堂讲解、实物演示、模拟操作、互动讨论、现场参观等多种教学方法相结合，充分激发学生的学习兴趣，提升学生的学习效果。

五、教学评估：本课程以学生实际操作的表现、交通意识的提升、交通安全活动的参与度、交通安全知识普及竞赛的成绩等多个方面作为评估标准。

为确保课程教学的质量和有效性，教师应及时对学生的学习情况进行跟踪，及时宣传和反馈学生的学习成果，以期实现交通安全教育的全方位覆盖与促进。

交通灯课程设计《交通信号灯》教案(3篇)作为一名人民教师，就有可能用到教案，教案是教学活动的依据，有着重要的地位。

写教案需要注意哪些格式呢？下面是作者爱岗的小编燕子帮大家分享的3篇交通灯课程设计的相关范文，欢迎参考，希望能够帮助到大家。

《交通信号灯》教案篇一活动设计背景随着社会的发展，人们对交通标志的需要越来越多了，这一方面对幼儿也是很重要的。

这是培养幼儿的自我保护意识的一个重要部分，交通标志的认识和交通规则的提高可以增强幼儿的自我保护意识和自我安全意识。

活动目标1. 认识目标：认识交通标志的作用，并学习相关词语。

2. 技能目标；激发幼儿对各种交通标志的兴趣，尝试用语言进行表达。

3. 情感目标：增强交通规则意识。

教学重点、难点教学重点：使幼儿了解各种交通标志的用处，并用语言进行表达。

教学难点：激发幼儿对交通标志的兴趣。

活动准备1. 图片。

（红绿灯，斑马线）2. 材料：白纸，彩纸。

3. 过马路视频或图片。

4. 教师自制红绿灯。

5. 儿歌《交通灯》挂图。

活动过程一。

基本环节：［一］导入部分。

1.用过马路的视频或图片引入。

2.围绕视频或图片提问，引入交通安全标志。

［二］展开部分。

1. 出示红绿灯图片，请幼儿自由发言，说一说红绿灯的作用。

教师提问：“小朋友爱那里看过红红绿灯？它有什么作用？”2. 教师念一遍儿歌《交通灯》。

3. 在室内布置十字口场景，请幼儿表演过马路，以加深幼儿对红绿灯的'理解。

4. 请幼儿观察挂图，并说出图片内容。

5. 请幼儿画一画绿灯，红灯，黄灯，一边画一边说一说它们的用处。

6. 老师请幼儿跟着自己读几遍儿歌《交通灯》。

二．结束部分。

1. 教师小结：红红绿灯时交通标志，红灯时让人，车停止前进的，绿灯是让人，车继续前进的。

有了红绿灯，人车行走就有秩序了。

斑马线，过街天桥是人们安全过马路的地方。

2. 展开幼儿的作品，并即兴表演。

三．延伸部分。

1.教师带领幼儿过马路，进行实地感受。
