室内铝镁锰板屋面工程施工随着科技的进步和建筑行业的发展，新型屋面材料不断涌现，其中铝镁锰板屋面系统以其优良的性能和美观的外观越来越受到青睐。
铝镁锰板屋面系统主要由铝镁锰合金板、支承结构、连接件、密封材料等组成，具有重量轻、强度高、耐腐蚀、维护方便等特点，适用于各种建筑风格的屋面装饰与防护。
本文主要介绍室内铝镁锰板屋面工程施工的工艺及注意事项。
一、工程准备1.设计准备：在施工前应充分了解和掌握屋面的设计图纸及施工要求，明确屋面的结构、尺寸、造型、连接方式等，确保设计合理、施工顺利。
2.材料准备：根据设计要求，提前准备铝镁锰合金板、支承结构、连接件、密封材料等材料，并对材料进行质量检查，确保材料符合国家相关标准。
3.施工工具：准备合适的施工工具，如电钻、扳手、螺丝刀、切割机等，并确保工具安全、可靠。
二、施工工艺1.支承结构安装：按照设计要求，先安装屋面的支承结构，如檩条、主梁等，确保支承结构的稳定性和承载能力。
2.铝镁锰板安装：（1）放线：根据设计图纸，在支承结构上放出铝镁锰板的安装位置线，确保铝镁锰板安装的准确性和整齐性。
（2）安装：将铝镁锰合金板抬到安装位置，用螺栓或自攻螺丝将铝镁锰板与支承结构连接固定，连接时应确保铝镁锰板之间的搭接长度符合设计要求。
（3）调整：在安装过程中，对铝镁锰板进行调整，使其表面平整、线条流畅，确保屋面整体美观。
3.连接件安装：根据设计要求，在铝镁锰板之间安装连接件，如角铝、连接板等，以增强屋面的连接性能和防水性能。
4.密封处理：在铝镁锰板接缝处和支承结构连接处进行密封处理，防止水分、灰尘等进入屋面内部，确保屋面的防水性能。
5.收尾工作：施工完成后，对施工现场进行清理，确保施工垃圾及时清理，不影响环境卫生。
三、施工注意事项1.施工过程中应严格按照设计要求和施工工艺进行，确保屋面系统的稳定性和美观性。
2.在安装铝镁锰板时，应注意搭接长度的控制，避免出现搭接过长或过短的现象。
铝镁锰金属屋面详细介绍铝镁锰金属屋面详细介绍铝镁锰合金屋面系统非常适用于新颖、大型工业、商业以及民用建筑复杂多变的屋面，防水、节能、美观、耐用，且可现场压型生产。
该系统尚配有固定座、节点标准件以及配套的装饰、挡雪、防坠落系统，因而其应用广泛应用于体育场馆、会展中心、剧院和博物馆、机场、火车站、地铁站等文化与交通设施以及商业建筑、民用住宅等建筑的屋面。
屋面系统是建筑非常重要的部分，具有严格的设计要求，必须具有：安全耐久、防雨抗风、保温隔热、隔音降噪、造型美观、容易维护等功能。
一、铝镁锰合金屋面系统1.1 铝镁锰合金屋面系统构造典型的铝镁锰合金屋面系统构造，如图1 所示。
铝镁锰合金屋面系统的构造，由下到上分别为：屋面底板：采用穿孔镀铝锌或镀锌压型钢板，其厚度根据檩条距离来设计，穿孔率则根据项目计算求得。
屋面檩条：为Z275 镀锌檩条。
防尘层：为无纺布，主要用于防尘隔灰，铺设在屋面底板上表面。
吸音棉：通常采用的是玻璃丝棉，其容重和厚度需根据计算确定。
隔汽层：可单独铺设，也可选择玻璃丝棉（带有防潮贴面）；单独铺设的隔汽层常用聚酯膜、高密度纺粘聚乙烯膜等。
屋面次檩条：为Z275 镀锌檩条。
保温、隔音层：通常采用岩棉，其厚度需根据计算确定。
防水透气膜：为高密度聚乙烯无纺布，阻隔风雨对建筑结构的侵袭，在加强建筑气密性、水密性的同时，还可提供独一无二的透气性，使围护结构内部水迅速排出，有效避免霉菌和冷凝水的形成。
铝合金固定座（T 形码）：固定在屋面次檩条上，用来固定铝镁锰合金屋面板。
铝镁锰合金屋面板：厚度通常为0.9 mm 、1.0mm 、1.2 mm。
1.2 铝镁锰合金屋面系统的特点及优势1.2.1 基材防腐，耐久性强1）采用牌号AA3004 铝镁锰合金，本身具有很强的防腐性能；2）运输或施工造成之表面损伤，不影响其防腐性能；3）英国国家标准局认证：该产品在普通环境下的使用寿命不短于40 年。
1.2.2 防水性能可靠1）固定方式采用暗扣加机械锁边方式，无任何螺钉穿过屋面，避免漏水隐患；2）最大限度地利用面板横截面积排水，排水效率高。
铝镁锰屋面板屋面主要分部分项工程施工方案1）金属屋面系统安装工艺流程屋面放线定位→檩条安装→天沟龙骨安装→天沟安装→铝镁锰固定座安装→吊顶板上无纺布、吸音棉安装→保温棉安装→透气膜安装→铝镁锰屋面板→泛水及屋面板其它收边施工→檐口包边板施工→其他零星工程施工→交工验收。
2）测量方案①工艺流程说明A.工艺流程：熟悉了解建筑结构与屋面系统设计图→对整个工程进行分区、分面→确定基准测量点→确定基准测量轴线→确定关键点→放线→测量记录原始数据→更换测量方向→重复上面程序→整理数据→分类→处理或上报设计→确定基本测量点的调整值→确定其它点位的调整值B.基本操作说明a.熟悉图纸：对于屋面系统整体轮廓测量操作，首先要对有关图纸作全面了解，不仅是对屋面施工图，对土建建筑、结构图也需要了解，主要了解弧面变化的位置、标高、变化的特点。
b.将工程分区、分面、编制测量计划：测量要分类有序的进行，在对建筑物轮廓测量前要编制测量计划，对所测量对象进行分区、分面、分部的计划测量，然后进行综合。
测量区域的划分在一般情况下遵循以立面划分为基础，以立面变化为界限的原则，全方位进行测量。
c.基准轴线确定后，随后确定关键点。
根据现场平面布置选择测量控制关键点，关键点应设置在转角或弧度教大之处，形成约100—300㎡的测量控制网。
d.测量：根据放线后的现场情况，对钢结构进行测量。
测量时注意：首先要校对测量仪器，包括全站仪、经纬仪、水准仪、钢尺等。
多把米尺同时测量时要考虑米尺的误差，即测量前要校对尺；测量点要统一；测量结果要即时记录，记录表格要清楚明了。
e.数据记录整理分类：对测量的结果，要进行整理，对各种结果进行分类，同时对照建筑图进行误差计算得出误差结果。
f.处理数据：对数据进行处理后，要对误差大的，需调整的位置进行处理，提出切实可行的处理方案。
同时，将原始资料整理成册上报设计，同时进行下一道工序的准备。
C.檩条定位放线依据设计师确定的调整数据，确定基本测量点位置和对应的调整值，安装人员利用水准管、钢尺等工具确定其它各个点位的檩条位置和调整值。
铝镁锰板屋面施工方案与技术措施1. 简介铝镁锰板是一种具有优异性能的屋面材料，其优点主要有以下几个方面： - 轻质：相较于传统的瓦片材料，铝镁锰板重量轻，降低施工时的操作难度，加快工期； - 耐候性强：铝镁锰板经历长时间的太阳曝晒、风吹雨淋、雪冰冻融等环境因素不易出现破损、老化等问题，使用寿命较长； - 装饰性强：铝镁锰板材质呈现出现代简约的特点，同时具有多种颜色可供选择。
为了保证铝镁锰板在施工中的质量和稳定性，需要注意以下施工方案和技术措施。
2. 材料及工具2.1 材料•铝镁锰板；•防水层；•彩钢瓦；•螺丝；•密封胶；•空心楼盖板。
2.2 工具•手电钻或扳手；•焊枪；•切割机；•支架和梯子；•长尺、量角器；•彩绳或其他拉绳。
3. 施工流程与注意事项3.1 在屋面覆盖前的准备工作3.1.1 屋面结构及支撑系统在施工前，要对屋面结构和支撑系统进行检查和调整，确保支撑结构稳固可靠。
3.1.2 测量铝镁锰板长度和宽度将铝镁锰板分别放在屋面上，进行测量，确保尺寸准确。
在进行切割时要使用专业的切割工具，并确保切割的长度和宽度与测量长度一致。
3.2 铝镁锰板固定铝镁锰板施工时，应当采取搭接方式安装，使用螺丝将板材固定在屋面上。
3.2.1 固定方法铝镁锰板前端和后端之间应按照板材长度的1/4处内侧向下折弯，使得板材两端呈左右上下交叉式完美咬合，采用空心杆固定，并于固定处加密，从而使板材与屋面结构具有统一移动性，使其避免由温度、水分等环境因素所产生的磨损和震动效应。
3.2.2 预钻孔洞在进行铝镁锰板固定之前，需要预钻孔洞，避免在固定过程中因为力的集中导致板材出现裂痕。
3.3 铝镁锰板拼接铝镁锰板拼缝处采用搭接式，搭接部分长度应根据板材长度而定，保留出合理的弯曲区域，并加以加密处理。
3.4 铝镁锰板边缘处理在铝镁锰板的边缘处，需要使用密封胶作为密封处理，并将板材的边缘折弯处理，确保铝镁锰板的密封性。
3.5 完成铝镁锰板的固定与接缝处理在完成铝镁锰板的固定与接缝处理后，需要进行全面检查，确认接缝处没有松动或出现缝隙，同时检查铝镁锰板与屋面结构的连接是否稳固可靠。

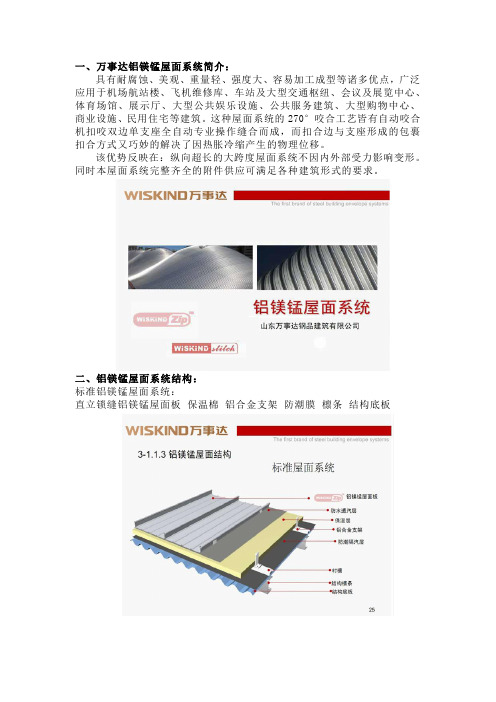

一、万事达铝镁锰屋面系统简介：具有耐腐蚀、美观、重量轻、强度大、容易加工成型等诸多优点，广泛应用于机场航站楼、飞机维修库、车站及大型交通枢纽、会议及展览中心、体育场馆、展示厅、大型公共娱乐设施、公共服务建筑、大型购物中心、商业设施、民用住宅等建筑。
这种屋面系统的270°咬合工艺皆有自动咬合机扣咬双边单支座全自动专业操作缝合而成，而扣合边与支座形成的包裹扣合方式又巧妙的解决了因热胀冷缩产生的物理位移。
该优势反映在：纵向超长的大跨度屋面系统不因内外部受力影响变形。
同时本屋面系统完整齐全的附件供应可满足各种建筑形式的要求。
二、铝镁锰屋面系统结构：标准铝镁锰屋面系统：直立锁缝铝镁锰屋面板保温棉铝合金支架防潮膜檩条结构底板多功能铝镁锰屋面板：直立锁缝铝镁锰屋面板保温棉防潮膜结构底板吸音棉无纺布冲孔吸音板大跨度铝镁锰屋面系统：直立锁缝铝镁锰屋面板保温棉铝合金支架防潮膜结构底板三、铝镁锰屋面系统优势：1、安全稳固的系统结构本系统通过T型固定支座的滑移安装有效的缓解了严寒季节室内外温差所产生的应力现象。
有效的避免了因受力不均造成的板块挤压、拉伸变形。
保证整体系统在长达50年的使用过程中安全地工作。
本系统表面采用360°包裹扣合T型支座工艺，在确保了稳固可滑移的同时，系统无螺钉穿透。
既保证了系统的防水密闭性又维护铝合金化学成分不被破坏,更好的发挥其耐腐蚀性的强大优势。
隐藏的本屋面系统衬檩，稳固的支承板块结构，无须穿出屋面表层，风、霜、雨、雪、负风压的荷载都被其安全的吸收。
2、无与伦比的保温、防火性能通过选用厚度合适的保温材料，屋面结构只需稍作调整即可满足高标准的隔热保温要求。
同时本屋面系统板块可抵抗火花及火焰，金属屋面板块达到A1级防火标准。
3、永无止境的应用潜力太阳能光电系统、挡雪杆等都可安装在本屋面系统板块立边上，无须铆接，屋面表面不受破坏仍保持完整以保证永久性密封。
翻新项目同样足以信赖。
铝镁锰板屋面工程施工方案编制单位：编制人：审核人：编制日期：目录1.屋面及其附属系统概况 (3)2屋面板系统的加工制作 (3)3.屋面系统安装施工组织与施工工艺 (8)4 原材料采购质量控制 (17)5 生产制作的质量保证措施 (20)6 安装施工保证 (20)屋面系统的施工1.屋面及其附属系统概况根据技术文件要求，本工程屋面板采用铝镁锰合金压型板，直立锁边式系统，屋面板横向搭接采用机械铰合。
板宽应根据屋面形状高差变化布置，同时应保证屋面板肋的完整性与连贯性，采用自防水技术，不得使用钉、接、压连接，以确保防水及美观的要求。
屋面板跨度需根据荷载组合计算定，比赛大厅顶为铝合金复合保温屋面，总传热系数小于0.8。
该屋面系统所遵循的技术原则：严格遵守国家有关规范的规定，结合本公司在以往工程中的经验，在满足建筑物使用功能的前提下，通过方案优化，尽可能降低工程造价，简化安装难度，以达到最佳性能价格比。
2屋面板系统的加工制作本工程选用铝镁锰直立锁边屋面板系统，屋面板材厚度为0.9mm，铝合金锤纹直板，采用75厚玻璃纤维保温棉；底板为压型板为0.476mm厚的镀铝锌彩钢板。
为了更好地完成本工程维护系统的加工制作任务，确保每一步都做到万无一失，我司拟定由本公司设计部资深设计人员完成本次施工图的深化设计、节点构造、下料单及加工图等的设计。
我公司将根据施工方案中制定的工艺顺序同时结合现场实际情况分别对檩条、金属屋面板、檐口收边铝单板、铝合金泛水板等从材料采购→加工制作→安装施工全过程进行严格监督，真正作到过程控制，强调精品意识。
2.1压型板的生产加工为保证本工程屋面系统的防水性能，我公司计划将屋面板生产设备运至施工现场进行现场加工，以保证屋面板在顺坡方向通长无搭接。
屋面压型屋面板固定螺钉采用进口304不锈钢螺钉，防止铝构件与螺钉之间产生电化学反应。
压型板由板材压型机一次投料加工完成，设备就位后需做现场调试，生产前应做试生产，样品合格后方可进行生产。
铝镁锰金属屋面工程施工技术发布时间：2021-04-08T09:32:25.067Z 来源：《防护工程》2021年2期作者：邴文广[导读] 伴随当前国民经济的快速发展以及对建筑装饰装修的要求逐步提高，金属屋面系统使用的主要是冷弯薄壁型钢或压形金属屋面板，具有很好的使用效果。
铝镁锰屋面材料具有优异的耐久性能，主要是由于铝板和大气接触时会由于氧化的作用在表面产生一层致密的保护薄膜，可以防止其被进一步腐蚀。
另外，配以吸音隔声、保温隔热等材料，可以兼具其他功能。
中建八局四公司济南公司齐河疗休养基地项目山东省德州市 253000摘要：伴随当前国民经济的快速发展以及对建筑装饰装修的要求逐步提高，金属屋面系统使用的主要是冷弯薄壁型钢或压形金属屋面板，具有很好的使用效果。
铝镁锰屋面材料具有优异的耐久性能，主要是由于铝板和大气接触时会由于氧化的作用在表面产生一层致密的保护薄膜，可以防止其被进一步腐蚀。
另外，配以吸音隔声、保温隔热等材料，可以兼具其他功能。
关键词：金属屋面；铝镁锰；防水；檩条；屋面板1 铝镁锰金属屋面的优势铝镁锰金属屋面主要是在混凝土坡屋面的基础上逐步通过檩条来对金属屋面系统进行固定产生的屋面系统。
该系统具有较好的防水、抗腐蚀、环保效果，可以有效地与其它建筑材料相融合。
这种结构外形设计受外部影响因素小，建筑师可以将自己的创意逐步转为现实，而且稳定性好，免维护，外观高雅，不会产生腐蚀、污染等，加工性能优越，可以满足各种建筑造型的需求。
2 铝镁锰金属屋面工程施工技术2.1 檩托板、檩条安装为了让高空作业的危险性降低，屋面一级檩条的檩托主要是在钢结构的水平方管以及桁架支撑位置进行安装。
首先在地面进行拼装，而后依照要求在需要的位置进行固定。
依照屋面以及主檩条的布设图完成檩条的编号工作，并且将其抬到固定位置。
在安装前首先需要在靠近檩条安装位置的部位设置两个电动葫芦作为提升的工具。
在对檩条进行安装时，需要委派两名工人骑在结构上进行安装，等到檩条提升到适合位置后，依照在檩条上划的十字线来进行位置的固定，查看是否出现倾斜。

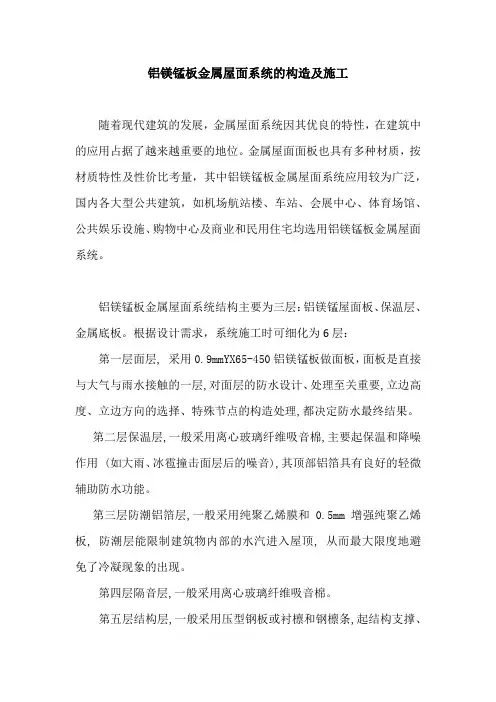

铝镁锰板金属屋面系统的构造及施工随着现代建筑的发展，金属屋面系统因其优良的特性，在建筑中的应用占据了越来越重要的地位。
金属屋面面板也具有多种材质，按材质特性及性价比考量，其中铝镁锰板金属屋面系统应用较为广泛，国内各大型公共建筑，如机场航站楼、车站、会展中心、体育场馆、公共娱乐设施、购物中心及商业和民用住宅均选用铝镁锰板金属屋面系统。
铝镁锰板金属屋面系统结构主要为三层：铝镁锰屋面板、保温层、金属底板。
根据设计需求，系统施工时可细化为6层：第一层面层, 采用0.9mmYX65-450铝镁锰板做面板，面板是直接与大气与雨水接触的一层,对面层的防水设计、处理至关重要,立边高度、立边方向的选择、特殊节点的构造处理,都决定防水最终结果。
第二层保温层,一般采用离心玻璃纤维吸音棉,主要起保温和降噪作用 (如大雨、冰雹撞击面层后的噪音),其顶部铝箔具有良好的轻微辅助防水功能。
第三层防潮铝箔层,一般采用纯聚乙烯膜和0.5mm 增强纯聚乙烯板, 防潮层能限制建筑物内部的水汽进入屋顶, 从而最大限度地避免了冷凝现象的出现。
第四层隔音层,一般采用离心玻璃纤维吸音棉。
第五层结构层,一般采用压型钢板或衬檩和钢檩条,起结构支撑、找坡作用。
第六层装饰层,一般采用彩钢压型底板,支托吸音棉和保温棉,同时起装饰作用。
铝镁锰板金属屋面系统所具有的防腐蚀、防漏水、抗风防火、使用寿命达50年以上等优质性能，需要施工安装达到比较专业的质量，并在施工时注意某些方面的工程细节，这样才能让铝镁锰屋面系统的功能充分的发挥出来，以下几点在施工中需注意：1、铝镁锰板支架的安装：铝镁锰板支架在檩条上固定时应与檩条垂直，支架和支架间也应确保平衡，否则锁边机在咬合锁边时会损坏面板，或者在以后使用时，导致漏水、被风吹走、热胀冷缩而导致面板磨坏。
另外，在固定支架时，选用较好的不锈钢钉，它可以防止产生电化学反应，使用多年都不会生锈松动而影响面板的使用质量。
2、屋面施工细节：直立锁边屋面系统要求锁边时应连续、平整，不能出现扭曲和裂口，锁边过程中使搭接边紧密结合，当天就位的面板必须完成锁边，同时在支架支撑处锁边时进行咬合加固。
铝镁锰金属屋面板施工技术摘要：铝镁锰合金板金属屋面系统广泛应用于机场航站楼、车站、大型交通枢纽、体育馆、展览馆、会议中心及大型购物中心等建筑，其构造简单，安装快捷，极大的缩短了工期，其造型能力强，适合于各种曲面、坡面屋面及大跨度屋面。
铝镁锰金属屋面系统为现代建筑向舒适、轻型、耐久、经济、环保等方向发展发挥了重要作用。
关键词：铝镁锰金属屋面特点、结构、施工、系统前言：铝镁锰板屋面系统在世界各地得到了广泛的应用,原因除了铝镁锰板优良的品质外,其中合理的构造层次和正确的施工方法,起到至关重要的作用。
本文章就铝镁锰板屋面系统的应用、构造和施工进行介绍。
一、铝镁锰金属屋面具有的特点1.1防水性能机械缝合后直缝固定合金顶板肋骨固定高强度铝合金支架的梅花头，表面完好无损，并且没有穿透螺钉暴露。
这消除了使用传统屋顶施工工艺时的泄漏隐患，其次，铝镁锰合金板首先通过现场压制成型，并可根据需要在现场生产各种长度的屋顶板，从而消除屋顶板长度方向上的搭接接头并降低水的可能性泄漏；镁-锰合金屋顶板肋骨直立，高达65毫米，有效排水高度高，整个板宽可以有效地排水。
与其他金属板相比，相同宽度的立缝铝镁锰合金板的排水横截面最大，由于板肋设置有抗毛细槽，所以在大尺寸肋条和小肋条，这减小了水的表面张力，由此防止毛细水向上移动进入房间。
1.2抗变形性强采用直立式接缝固定方式，高强度铝合金支架仅限制顶板在上下方向上的移动，并不限制顶板在板长方向上的移动。
因此，当温度变化时，顶板可以在支架上自由弯曲，并且不会产生温度应力；在板的宽度方向上可以对支撑轴进行自由旋转，从而消除板上宽度方向的温度应力，有效地解决了其他类型板不能克服的温度变形问题，保证了屋顶性能的可靠性。
1.3造型适应性好所用铝锰镁合金材料既有相当的强度，又有很好的柔韧性，特别适合复杂造型的屋面；独特的弯弧板生产技术，能够在确保防水的同时完美地实现各种设计造型。
1.4材料美观、使用方便：表面氟碳喷涂（PVDF）烤漆，以满足设计和使用的色彩要求；使用期间一般无需洗刷和保养。
直立锁边铝镁锰合金屋面板屋面系统施工应用摘要：直立锁边铝镁锰合金板屋面系统采用先进的机械咬合固定方式，从根本上解决了普通压型金属板因采用螺钉穿透式固定而造成的漏水隐患。
铝镁锰合金屋面板通过(滑动)固定支座与屋面结构连接，支座仅限制屋面板在板宽方向和上下方向的移动，并不限制屋面板沿板长方向的自由度，因此屋面板在温度变化时能够在支座上自由滑动伸缩，不会产生温度应力，这样便有效解决了其他板型难以克服的温度变形问题，保证了屋面系统各项性能的可靠性。
关键词：直立锁边铝镁锰合金屋面板屋面系统操作要点关键节点控制绿色施工随着我国国民经济水平的持续上升以及国家对环境关注度的不断提高，金属屋面在今后将会在工业与民用建筑行业中占据越来越重要的地位。
但由于金属屋面材料及施工工艺较新，很多施工人员对其知之甚少，导致很多施工方法不得当。
结合我项目从施工现场中积累总结出的一些经验及做法，现就直立锁边铝镁锰合金屋面系统进行如下几个方面的阐述，供大家参考。
1 工程概况北京雁栖湖国际会都(核心岛)会议中心工程建筑面积41900㎡，地下一层，地上二层，建设地点位于北京市怀柔区雁栖湖畔，建筑主要功能为国宾级会议接待目的地、国际峰会举办地。
会议中心屋面面积6500㎡，采用直立锁边咬合式铝镁锰合金板金属屋面, 共用1320块铝镁锰金属板,最大板长18m。
2 系统概述屋面板采用厚0.8mm厚32/410型PVDF(氟碳)喷涂铝锰镁合金板，外漏部分用二涂二烤处理，漆膜厚度45um。
铝锰镁合金板采用机械咬合的方式进行板与板之间连接，板与屋面结构层采用(滑动)固定支座连接，支座隐藏在板肋里面，采用暗扣式，整幅坡屋面由若干单板组成。
为解决屋面的保温、隔声和降噪等问题,穿孔压型钢板底板上放置保温玻璃丝绵、保温岩棉板、增强纤维硅钙隔声板、玻璃纤维棉降噪板等。
屋面系统详见下图。
3 施工工艺流程及操作要点3.1 工艺流程测量定位放样→檩托安装→主次檩条安装→穿孔压型钢底板安装→无纺布铺设→保温玻璃丝棉铺设→防水透气膜铺设→增强纤维硅酸钙隔声板安装→保温岩棉安装→屋面压型钢底板安装→镀锌找平板安装→铝泊隔热防水卷材安装→玻璃纤维棉降噪层铺设→合金屋面板安装3.2 操作要点1.测量定位放样依据现场的控制轴线及基准点，结合金属屋面设计图纸、屋面实际造型，采用面角点的三维坐标进行测量定位放样。
铝镁锰板钛锌板\铜板金属屋面系统屋面设计计算书一、设计依据：1、“武汉体育中心体育馆铝镁锰屋面系统工程”招标文件及答疑文件；2、中信集团武汉建筑设计院设计的相关图纸；3、国家相关的标准及规范及国外相关标准《钢结构设计规范》GBJ50017－2003《冷弯薄壁型钢结构技术规范》GB50018－2002《屋面工程技术规范》GB50207《金属屋面的设计和安装规范》AS1562《压型金属板设计施工规范》YBG216《室外排水规范》GBJ14－87《民用建筑热工设计规范》GB50176－93《网架结构设计与施工规程》JGJ7－91《建筑荷载设计规范》GB 50009－2001《建筑抗震设计规范》GB 50011－2001《建筑物防雷设计规范》GB 50057－94《建筑设计防火规范》GBJ16－87（2001年版）《高层民用建筑设计防火规范》GB 50045－95（2001年版）《民用建筑隔声设计规范》GBJ118－88《民用建筑热工设计规范》GB50176－93《铝及铝合金压型板》GB6891－86《压型金属板设计施工规程》YBJ216－88《金属与石材幕墙工程技术规范》JGJ133－2001二、材料数据：1、材料重力体积密度：铝：27.0 KN/m3钢材：78.5 KN/m32、材料力学性能：Q345B钢材强度设计值：f(拉、压、弯)＝315N/mm2fv(剪)＝185N/mm2fce(端面承压)＝445N/mm2注：冷弯薄壁型钢的f(拉、压、弯)设计值为：305N/mm2E43型焊条手工焊[$#61486] 焊缝强度设计值：f(拉、压、弯、剪)＝200N/mm2 (角焊缝)螺栓连接的强度设计值：f(拉、压)＝170N/mm2f(剪)＝130N/mm23、材料弹性模量及线胀系数：材料弹性模量E(N/mm2)[$#61481]线胀系数(10-5 )铝合金0.70×1052.35钢、不锈钢2.06×1051.2三、屋面自重荷载统计：0.9mm铝镁锰板自重0.036KN/m2100mm厚单面带铝箔玻璃棉(24K)0.024KN/m20.6mm厚镀铝锌板0.0574KN/m250mm厚玻璃棉(24K)0.012KN/m2屋面其他配件0.020KN/m2合计0.149KN/m2屋面自重荷载0.148KN/m2。
铝镁锰—蜂窝铝板组合金属屋面施工工法一、前言铝镁锰—蜂窝铝板组合金属屋面是一种新兴的建筑材料，在建筑领域的应用越来越广泛。
它具有轻质、高强度、隔热性好、防火性能优良等特点，被广泛应用于各类工业建筑、商业建筑和住宅建筑的屋面装饰。
本文将对铝镁锰—蜂窝铝板组合金属屋面施工工法进行详细介绍。
二、工法特点铝镁锰—蜂窝铝板组合金属屋面施工工法具有以下特点：1. 轻质高强：铝镁锰—蜂窝铝板具有轻质高强的特点，能够减轻结构负荷，提高建筑整体性能。
2. 隔热性好：蜂窝铝板的内部蜂窝结构具有良好的隔热性能，可有效阻隔外界热传导，提升室内的舒适度。
3. 防火性能优良：铝镁锰—蜂窝铝板具有优异的防火性能，在火灾发生时能够有效阻止火势蔓延，降低火灾对建筑物的破坏。
4. 耐腐蚀性强：铝镁锰—蜂窝铝板表面经过特殊处理，具有良好的耐腐蚀性，能够在恶劣的环境条件下长期使用。
5. 施工周期短：铝镁锰—蜂窝铝板的施工工艺简单，不需要繁琐的工序，能够在较短时间内完成施工。
三、适应范围铝镁锰—蜂窝铝板组合金属屋面适用于各类型建筑的屋面装饰，特别适用于工业厂房、商业建筑和仓库等建筑物。
其优良的防腐蚀性能和耐候性能能够满足不同地区的气候要求。
四、工艺原理铝镁锰—蜂窝铝板组合金属屋面施工工法的原理是以铝镁锰—蜂窝铝板为屋面材料，通过特定的工艺和施工方法固定在建筑结构上。
其核心原理是通过钢结构或混凝土基座固定金属屋面系统，同时采用特殊的密封接口和连接件确保屋面系统具有良好的防水性能。
五、施工工艺1. 预处理：对建筑结构进行清理和处理，确保基座平整、无杂物。
2. 梁柱安装：根据设计要求，安装钢结构或混凝土梁柱，为屋面系统提供支撑。
3. 蜂窝铝板安装：按照屋面平面布置和坡度要求，将铝镁锰—蜂窝铝板固定在梁柱上，采用专用的螺栓和连接件进行连接。
4. 卷材铺设：在蜂窝铝板上铺设防水层，采用热熔或冷流施工方法固定卷材。
5. 接缝处理：对屋面板材之间的接缝进行密封处理，确保屋面系统具有良好的防水性能。
铝锰镁合金板金属屋面工法一、前言：铝锰镁合金板金属屋面系统采用了成熟的“BOME暗扣式直立锁边屋面系统"技术，面板为耐久性材料铝锰镁合金板.金属屋面系统集防水、循环通风、隔热保温、美观为一体,在高层住宅中，金属屋面越来越得到广泛运用.二、工艺特点：铝锰镁合金板屋面的特点是，自重轻，防水效果良好，结构防水构造独特，流水顺畅。
三、适用范围适用于多层及高层建筑金属坡屋面工程.四、工艺原理整幅坡屋面由若干单板组成，搁置在屋顶的稀铺檩条上.为解决屋面的隔声、防寒和保暖问题，斜屋面上放置100毫米保温玻璃纤维.由檩条、钢格栅做骨架,在檩条上设置专用绝缘T型支架（防止“热桥")，支架顶部伸入两板边肋相互咬合的空腔内,保温棉铺设后安装直立锁边系统屋面。
五、工艺方法：屋面系统构成如下：(自上层至下层设置顺序）●65/400型直立锁边金属屋面板（ 0。
7mm铝锰镁合金彩涂金属银灰色屋面板）.●铝合金支座（专业产品带绝缘垫)●100毫米保温玻璃纤维（欧文斯克宁容重16kg/m3）●镀锌檩条；（C100x60x3)●连接钢板（6mm钢板）1、金属屋面施工流程图→找平→封闭底漆→氟碳面漆一涂→氟碳面漆二涂→修缮清理2。
3连接板和檩条安装方法连接板安装方法连接板按放线要求固定在预埋件上并焊接，檩条焊接固定在连接板上，必须克服安装线下垂的误差。
连接板安装方法为先放线,检查合格后，焊接连接板。
连接板与檩条顶面的角度应为直角，保证檩条安装后顶面在屋面剖面的斜线上,即连接板应在屋面斜线的法线方向上。
连接板定位后，其与檩条表面的夹角要保证为90度，正负1度，位置偏差在5mm内。
在焊接过程中要采取减小变形的措施，先对称点焊,检查连接板的角度，合格后再焊接,不合格的要校正角度。
点焊要牢固。
焊条直径为3。
2mm,焊条型号为E4303。
焊接时电流要适当,焊缝成形后不能出现气孔和裂纹，也不能出现咬边和焊瘤，焊缝尺寸应达到设计要求，焊波应均匀，焊缝成型应美观。
铝镁锰合金板屋面系统施工工法常泰建筑装璜工程有限公司钱志忠董桢林庄仲行1.前言采用铝锰镁合金板屋面系统，是一项引进自欧洲的先进技术。
首先铝镁锰合金板质量轻、硬度大、有柔性、耐腐蚀，同时具有不锈蚀、可焊接、可重复拆卸、防火阻燃等多项特点。
其次，采用独特的直立锁边固定方式，更突出了该系统的整体性、牢固性和先进性。
2.工法特点铝镁锰合金板屋面系统具有如下特点：（1）、整体系统采用点支撑结构，屋面板与檩条通过支架连接。
（2）、直立锁边的咬合搭接方式使整个屋面成为完整的一体。
（3）、无螺丝穿透屋面，对屋面板没有任何损伤，不会产生应力集中问题。
（4）、屋面板通长无搭接，并且具有可焊性，可以满足建筑的各种造型要求。
（5）、独特的金属屋面系统抗风压设计，具有高抗风压性。
（6）、排水功能强，防水性能好，同时具有保温、吸音功能。
（7）、机械化程度高，安装方便。
3.适用范围铝镁锰合金板屋面系统相比于传统屋面，具有系统整体自重轻、施工周期短、机械化程度高、造型美观、使用寿命长等多项优点，同时这种系统结构牢固、抗风压能力强、排水功能强、防水性能好，特别适用于大面积、大跨度的屋面结构体系。
4.工艺原理铝镁锰板屋面系统是采用镀锌方管作为支托和主檩条，C型钢作为次檩条，将成型铝合金支架固定于檩条，再将铝镁锰合金板固定在支架上，然后用电动锁边机将板肋锁在支架上。
它所采用的是一种直立锁边的固定方式，屋面板的固定无需采用螺丝钉穿过屋面，而且没有一个螺钉外露，从固定方式上杜绝了传统螺钉固定方式经常出现的漏水现象。
并且在长度方向采用一块整板（屋面板采用移动式加工机械现场加工，加工长度不受限制），使整个屋面不但美观、整洁，而且杜绝了产生漏水的隐患。
同时铝合金特有的可焊性，一些复杂节点的连接和防水处理也迎刃而解。
另外与铝镁锰铝合金板配套使用的铝合金和不锈钢配件，使得整个系统结构更加坚固耐久。
（见图1）15.施工工艺流程及操作要点5.1施工工艺流程铝镁锰合金板屋面系统整体工程，采取“先结构后屋面，先主后次，先下后上”的顺序进行施工。
铝镁锰合金屋面系统施工质量控制摘要：铝镁锰合金板金属屋面广泛应用于机场航站楼、飞机维修库、车站及大型交通枢纽、会议及展览中心、体育场馆、展示厅、大型公共娱乐设施、公共服务建筑、大型购物中心、商业设施、民用住宅等建筑。
关键词：铝镁锰合金屋面板系统；构造；性能；施工Abstract: al-mg-mn alloy plate metal roof are widely used in the airport terminal, aircraft maintenance library, station and large transport hub, conference and exhibition center, stadium, exhibition hall, large public entertainment facilities, public service, large shopping center building, commercial facilities, such as residential buildings.Keywords: al-mg-mn alloy roof system; Structure; Performance; construction一、铝镁锰合金屋面的性能(1)具有良好的防水性能。
铝镁锰合金屋面系统采用先进的直立锁边固定方式，从根本上解决了普通压型金属板因采用螺钉穿透式固定而造成的漏水隐患。
(2)制作安装的便利性。
铝镁锰合金屋面板采用现场压型生产方式，其生产设备可非常灵活的搬运和移动，不受工厂定型加工期限和运输条件的限制，从而可加快工期。
(3)良好的整体性与美观性。
铝镁锰合金屋面板可在现场根据实际需要生产出任意长的板，使得屋面板在纵向上减少或无搭接，从而提高了屋面的整体性，降低漏水的隐患。
铝镁锰合金屋面板可在现场根据实际需要生产出内、外弧状，完全满足曲面设计造型要求，保证屋面的美观性。
` 山东亚泰新材料科技有限公司，致力铝镁锰金属屋面材料研发生产，以及系列加工。
真诚为客户提供全方位的专业服务。
铝镁锰合金屋面系统非常适用于新颖、大型工业、商业以及民用建筑复杂多变的屋面，防水、节能、美观、耐用，且可现场压型生产。
该系统尚配有固定座、节点标准件以及配套的装饰、挡雪、防坠落系统，因而其应用广泛应用于体育场馆、会展中心、剧院和博物馆、机场、火车站、地铁站等文化与交通设施以及商业建筑、民用住宅等建筑的屋面。
屋面系统是建筑非常重要的部分，具有严格的设计要求，必须具有：安全耐久、防雨抗风、保温隔热、隔音降噪、造型美观、容易维护等功能。
1 铝镁锰合金屋面系统1.1 铝镁锰合金屋面系统构造典型的铝镁锰合金屋面系统构造，如图1所示。
铝镁锰合金屋面系统的构造，由下到上分别为：屋面底板：采用穿孔镀铝锌或镀锌压型钢板，其厚度根据檩条距离来设计，穿孔率则根据项目计算求得。
屋面檩条：为Z275 镀锌檩条。
防尘层：为无纺布，主要用于防尘隔灰，铺设在屋面底板上表面。
吸音棉：通常采用的是玻璃丝棉，其容重和厚度需根据计算确定。
隔汽层：可单独铺设，也可选择玻璃丝棉（带有防潮贴面）；单独铺设的隔汽层常用聚酯膜、高密度纺粘聚乙烯膜等。
屋面次檩条：为Z275 镀锌檩条。
保温、隔音层：通常采用岩棉，其厚度需根据计算确定。
防水透气膜：为高密度聚乙烯无纺布，阻隔风雨对建筑结构的侵袭，在加强建筑气密性、水密性的同时，还可提供独一无二的透气性，使围护结构内部水迅速排出，有效避免霉菌和冷凝水的形成。
铝合金固定座（T 形码）：固定在屋面次檩条上，用来固定铝镁锰合金屋面板。
铝镁锰合金屋面板：厚度通常为0.9 mm、1.0mm、1.2 mm。
1.2 铝镁锰合金屋面系统的特点及优势1.2.1 基材防腐，耐久性强1）采用牌号AA3004 铝镁锰合金，本身具有很强的防腐性能；2）运输或施工造成之表面损伤，不影响其防腐性能；3）英国国家标准局认证：该产品在普通环境下的使用寿命不短于40 年。
1.2.2 防水性能可靠1）固定方式采用暗扣加机械锁边方式，无任何螺钉穿过屋面，避免漏水隐患；2）最大限度地利用面板横截面积排水，排水效率高。
与普通金属压型板排水能力对比，见图2；3）横向搭接边采用专用铰边机铰合，密封性好，并有防毛细作用措施；4）采用滑动式固定座，避免因温度变形导致面板损坏，见图3；5）采用移动式压型设备，突破运输条件对板长的限制，减少了板的纵向搭接；6）铝合金屋面板及泛水允许焊接，完善处理屋面开孔之防水问题。
1.2.3 造型适应性好1）所用铝镁锰合金材料既有相当的强度，又有很好的柔韧性，特别适合三维曲面等复杂造型的屋面；2）独特的扇板、弯板及扇弯板生产技术，能在确保防水能力的同时，完美地实现各种设计造型。
1.2.4 材料美观、使用方便1）原色面板具有相当强的金属光泽；2）可外涂PE 或PVDF 涂料，以满足设计和使用的色彩要求；3）使用期间一般无需洗刷和保养。
1.2.5 现场压型生产方式灵活性高，便于根据施工现场情况调整生产参数，有利于缩短生产周期并保证产品质量。
1.3 铝镁锰合金屋面系统标准配件及工器具1.3.1 固定支座固定支座高度可根据构造要求选择，常用的为：81 mm、106 mm、116mm 及156 mm，支座下带6 mm 厚隔热垫。
标准支座宽度为58 mm；双宽支座宽度为116mm。
固定支座，见图4。
1.3.2 配件1）山墙节点配件，见图52）檐沟、封檐节点配件檐沟、封檐节点所用配件，见图61.3.3 工器具1）电动锁边机，用于锁紧板肋，使板与固定座连结牢固，见图7（左）。
2）手动锁边机，在用电动锁边机之前先用手动锁边机锁紧板端，以便于电动锁边机入位，见图7（右）。
1.4 铝镁锰合金屋面系统的功能保证1.4.1 吸声及隔音1）吸声系统利用吸声材料调整声场分布，以消除回声。
解决办法：屋面底板穿孔+铺设吸声材料（无纺吸声布及玻璃纤维棉），打孔底板种类见图8。
2）隔音旨在隔绝室外噪音源。
解决办法：选择合适的屋面构造及材料质量（质量增加1 倍，隔声量增加6 db）；采用有空气间层的双层或多层屋面构造，并尽量减少两层之间的刚性连接（即声桥），避免附加隔声量的降低。
1.4.2 保温隔热要求控制围护结构内表面温度不低于室内** 温度，以保证表面不结露。
1）冷凝结露原因由于物体表面温度低于** 温度所致。
在钢结构中金属围护板通过紧固件与檩条连接，如不采取特殊处理，在这些金属相连的部位将产生结露现象。
当有内衬板时，由于冷桥引起内衬板温度降低，加之水汽很难通过内衬板，因而在内衬板上有明显水滴。
2）冷凝结露危害使保温棉的保温性能变次，水汽可能导致贴面滴水，引起贴面生锈；水汽与钢构件的接触可导致锈蚀，缩短屋面使用寿命。
3）防冷凝结露设计设置隔汽层：应布置在水蒸气流入的一侧，所以对采暖房屋应布置在保温层内侧，对冷库建筑应布置在保温层外层。
材质选择以聚丙烯夹筋贴面较为理想，而铝箔贴面在有水汽时易生锈，应避免采用。
设置通风间层或泄气沟道：保温层外侧和屋面板之间如有通风间层，从室内渗入的蒸汽，可被不断与室外空气交换的气流带走，对保温层可起到风干的作用。
2 铝镁锰合金屋面板2.1 材质2.1.1 铝合金铝合金有9个系列牌号，其中1XXX、3XXX 、5XXX 系广泛用于建筑领域。
1XXX 系为99.9%或更高纯度的铝；3XXX 系中的锰是主要合金元素，这些合金一般是不可热处理强化的，但比1XXX 系合金的强度高20%以上；5XXX 系的主要合金元素是镁，是一种具有中等强度或高强度的可加工硬化合金，具有良好的焊接性能，并在海洋环境空气中具有良好的抗腐蚀性。
建筑领域中屋面及墙面板所用的铝合金，主要以3XXX 系的铝镁锰合金为主，这是因为5XXX 系合金较硬，而立边咬合式屋面板制作时需多次变形，所以加工性能较好的3XXX 系材料就成为材料的首选。
2.1.2 屋面板基材屋面板基材通常采用国际牌号AA3004 的铝镁锰合金压型制作，合金状态为H36/H46。
其屈服强度≥190 MPa，抗拉强度在240~285 MPa，伸长率≥3%。
收边板基材采用国际牌号AA3004 的铝镁锰合金压型制作，合金状态为H34/H44，其屈服强度170MPa ，抗拉强度在220~265 MPa ，伸长率≥3%。
铝镁锰合金板基材（AA3004）主要成分含量：Si≤0.3% ；Fe≤0.7% ；Cu≤0.25% ；Zn ＜0.25% ；Mn 为1.0%~1.5%；Mg 为0.8%~1.3%；其余为Al。
2.1.3 铝镁锰合金板的涂层常用的涂层有：原色锤纹、聚酯（PE）烤漆涂层、氟碳（PVDF）喷涂烤漆涂层。
PVDF 涂层：耐磨性好、电性能优异；具有优异的抗紫外线性；耐气候老化性好，耐燃、耐油、耐化学品腐蚀性能好。
PVDF 涂装系统分两种：1）预辊涂层铝板：预辊涂所用涂漆中PVDF 的基料含量高达70%，经水平自动化二涂二烤或三涂三烤辊涂工艺制成，每一涂层都需经过烘烤固化后再涂层；三涂三烤涂层的密实性与抗腐蚀、抗老化性都远优于二涂二烤涂层。
2）普通喷涂铝板：通常采用二涂一烤或三涂二烤涂装，工序均由人工操作完成，涂层的附着性、表面色差均劣于预辊涂板。
2.2 铝镁锰合金屋面板板型为适应建筑屋面的要求，铝镁锰合金屋面板在工程应用中主要有以下板型。
2.2.1 板型1）直板直板板型肋高一般为65 mm，常用的板宽有300mm、400 mm 及500 mm（图9）。
其中板宽300mm 的在屋面荷载较大时使用；400 mm 的为常用、经济型的；500 mm 的为屋面板本身最经济的板型，但下部檩条间距小，且需采取适当措施防止板变形。
板型详况，见图10。
2）弯弧板弯弧板包括正弧板和反弧板两类，板型见图11。
弯弧板自然弯曲参数，见表1。
弯弧板机器正弯、反弯参数，见表2。
3）扇形板扇形板包括直扇形板、正扇形板、反扇形板，板型见图12。
2.2.2 各种板型的适用范围1）直板：适用于单坡、双坡及半径大于自然成弧半径的单曲屋面；2）正、反弧板：适用于半径小于自然成弧半径的单曲屋面；3）扇板及扇弧板：适用于双曲屋面；4）特例：直板用于双曲面上，屋面曲率小，并且屋面上允许作多条屋脊。
应用铝镁锰合金屋面板的建筑案例，见图13。
2.3 铝镁锰合金屋面板及锁边技术参数2.3.1 生产长度11.5 m>运输长度>1 m，或现场压型。
2.3.2 铝镁锰合金屋面板加工误差宽度：±2 mm；长度：＜10 m 时，+10 mm/-5 mm；＞10 m 时，+10mm +（1 mm/m）/-5 mm。
2.3.3 锁边误差锁边直径=20 mm +0.3 mm/-0.7 mm。
2.4 铝镁锰合金板的基本设计原则屋面最小设计坡度，5%；屋面板的板厚、板宽及板跨，都需经计算来确定；确保每块屋面板及收边板都可伸缩；屋面板的固定点需经计算，根据计算的数据确定固定点的做法：打1 颗或2 颗铆钉，或打1 颗螺栓、用几颗自攻钉直接固定在结构上；屋面收边焊接处下方，都需通长设置厚度不小于1.5 mm 的镀锌钢板支撑；屋面收边板的搭接长度，通常为200 mm。
3 铝镁锰合金屋面系统的配套系统3.1 屋面装饰板系统装饰板系统的连接固定，无需在铝镁锰合金板上开洞；两层板之间的开放式连接，无需维护，并可降低清理要求；可调节系统使装饰板可完美布置，装饰板布置做法见图14。
3.2 屋面挡雪系统北方地区的屋面一般需要设置挡雪板。
挡雪板材质一般为不锈钢或铝合金。
挡雪板可根据屋面的基本雪压和坡度来布置。
天沟及檐口上方必须设置挡雪板，挡雪板的设置见图15。
3.3 屋面防坠落系统屋面的定期检查、暴风雪后清洁屋面和天沟、屋面改造，这些都需要屋面设置防坠落系统。
防坠落系统包括一个坚固、耐久且灵活的不锈钢索，该不锈钢索的每一端连接到屋面固定基座支架上。
屋面固定基座使用铝夹，连接到屋面板上。
屋面固定基座被设计为减震器，一旦坠落发生，将变形减弱坠落的震动，并保障基座仍然安全地固定在屋面板上。
根据具体工程的需要，在不锈钢索上需每隔5 m或7 m 设置中间固定基座，见图16。
4 结语铝镁锰合金屋面系统作为一种新型建筑屋面围护系统，在节能、美观、耐用以及造型上都达到了一个崭新的水平，同时能够灵活自如地进行改造，以适应任何建筑的布局设计、几何形状以及尺寸大小。
现在该系统已广泛应用于机场航站楼、飞机维修库、车站及大型交通枢纽、会议及展览中心、体育场馆、展示厅、大型公共娱乐设施、公共服务建筑、大型购物中心、商业设施、民用住宅等建筑，其应用日趋广泛。
Oct24浅谈铝镁锰屋面板的安装工艺没有评论金属屋面安装施工技术2012年10月24日金属屋面与幕墙系统专家编辑暗扣直立锁边铝合金屋面系统在国内近年才得到较为广泛的应用，是先将铝合金固定座用螺钉固定于檩条，再将屋面板扣在固定座的梅花头上，最后用电动锁边机将屋面板的搭接边咬合在一起。
