磁刺激仪技术参数

磁刺激仪技术要求
磁刺激仪是一种用于神经科学研究和临床治疗的重要设备，具有非侵入性、精
准定位、可控制强度等优点。

在使用磁刺激仪时，需要满足一定的技术要求，以确保磁刺激的有效性和安全性。

首先，磁刺激仪的输出功率和频率需要精确可调。

输出功率要足够强大，以达
到刺激神经元的目的，同时频率要能够灵活调整，以适应不同研究或治疗的需求。

其次，磁刺激仪的刺激位置和角度需要准确可控。

磁刺激的效果受刺激位置和
角度的影响很大，因此需要确保磁刺激仪能够精确定位和调整刺激位置和角度。

另外，磁刺激仪的刺激强度需要可控可调。

刺激强度是影响磁刺激效果的重要
因素，需要确保磁刺激仪能够在安全范围内精确控制刺激强度。

此外，磁刺激仪的安全性也是非常重要的。

在使用磁刺激仪时，需要确保设备
符合相关的安全标准，避免对患者或研究对象造成不良影响。

最后，磁刺激仪的使用操作需要简单易懂。

磁刺激仪的操作界面应该清晰直观，操作步骤应该简单明了，以确保用户能够正确操作磁刺激仪，达到预期的磁刺激效果。

总的来说，磁刺激仪的技术要求包括输出功率和频率可调、刺激位置和角度精
确可控、刺激强度可调、安全性可靠以及操作简单易懂等方面。

只有满足这些技术要求，磁刺激仪才能发挥其在神经科学研究和临床治疗中的重要作用。

经颅磁刺激器技术参数
一、构成
1．重复频率磁刺激器
1.1刺激频率：1－50Hz可调
1.2内置控制电脑、触摸屏式控制装置
1.3国际标准2通道MEP接口
1.4刺激线圈：70mm双线圈
1.5线圈支架
1.6 磁刺激器控制软件
二、主要性能、技术指标
1．刺激线圈输出：
峰磁场强度：0.0-2.2 特斯拉（100％输出）
磁场上升时间：60μsec
2．刺激频率：
1-50 Hz可调，100％能量输出时达15 Hz，50％能量输出时达30 Hz，30％能量输出时达50 Hz，超强模式单个刺激，输出能量110%。

3．刺激持续时间可调：
步长精确到0.1 秒，频率步长1Hz，
4．功能特征：
1）整合式彩色触摸屏：完成显示、控制和记录功能。

2）刺激输出能量、持续时间、串间隔及数量均可根据用户需要选择
3）存贮卡接口方便数据储存和输出
4）也可以外接各种触发设备，同步触发。

5）国际标准2通道MEP接口
5．线圈：70mm双线圈，可实现单手操作。

6．触发输入/输出：TTL型(面板后部D型接口)
7．定位导航接口：可升级Brainsight磁刺激定位导航系统。

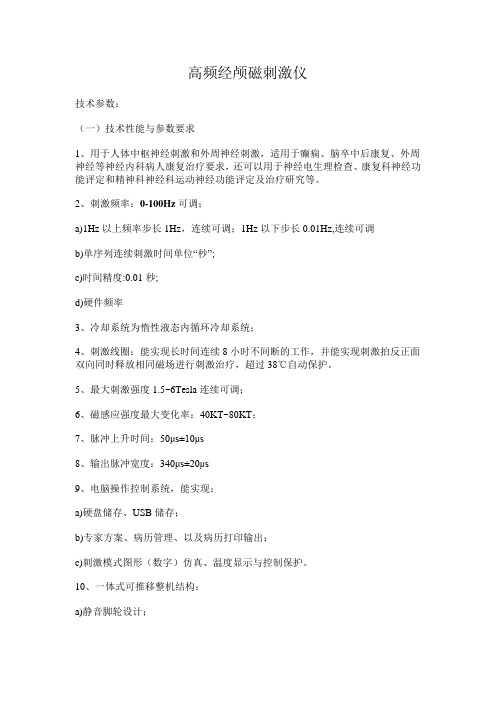

高频经颅磁刺激仪技术参数：（一）技术性能与参数要求1、用于人体中枢神经刺激和外周神经刺激，适用于癫痫、脑卒中后康复、外周神经等神经内科病人康复治疗要求，还可以用于神经电生理检查、康复科神经功能评定和精神科神经科运动神经功能评定及治疗研究等。

2、刺激频率：0-100Hz可调；a)1Hz以上频率步长1Hz，连续可调；1Hz以下步长0.01Hz,连续可调b)单序列连续刺激时间单位“秒”;c)时间精度:0.01秒;d)硬件频率3、冷却系统为惰性液态内循环冷却系统；4、刺激线圈：能实现长时间连续8小时不间断的工作，并能实现刺激拍反正面双向同时释放相同磁场进行刺激治疗，超过38℃自动保护。

5、最大刺激强度1.5~6Tesla连续可调；6、磁感应强度最大变化率：40KT~80KT；7、脉冲上升时间：50μs±10μs8、输出脉冲宽度：340μs±20μs9、电脑操作控制系统，能实现：a)硬盘储存、USB储存；b)专家方案、病历管理、以及病历打印输出；c)刺激模式图形（数字）仿真、温度显示与控制保护。

10、一体式可推移整机结构：a)静音脚轮设计；b)可固定线圈支架；c）台车内置11、具备触发输入输通用接口：a)与外围设备（包括国产和进口）可以全面兼容;b)不仅具备输入触发而且具备输出触发和手动触发功能和接口。

c)可设置触发输出上升沿和下降沿，TTL电平兼容CMOS电平。

12、单脉冲、重复脉冲、连续重复脉冲、BURST、PATTEREND刺激等多种刺激模式可自由调整。

13、具备ISO13485、ISO9001质量体系认证。

14、要求为开放式技术平台，可与国内外的主流肌电诱发电位仪、脑电图等设备兼容。

NK-IC02液晶型经颅磁刺激仪主要性能指标一、产品功能配置：三功合一*重复性经颅磁刺激（2组）+仿真生物电刺激小脑顶核（2组）（儿童用配有特制儿童型治疗帽） +震动按摩功能设备功能可同时使用也可单独使用。

如磁疗功能和电疗功能同时使用可用于2个人，如果单独使用可用到2-4人。

*二、外观：本型设备机壳外形大气，屏幕为液晶屏真彩显示，操作界面美观、直观、易用。

三、工作条件：环境温度：5℃～40℃相对湿度：≤85%大气压力：700hPa～1060hPa电源要求：交流220V±22V , 50Hz±1Hz输入功率：100VA四、技术参数1、磁疗输出部分基本参数：（1）治疗体磁感应强度： I档（低档）：3mT～5mT；Ⅱ档（中档）：6mT～9mT；Ⅲ档（强档）；10mT～18mT（2）治疗体磁场频率：50Hz±1Hz*（3) 治疗体数量及特点：每个经颅磁治疗帽有6个治疗体，6个治疗体可横向移动。

*（4）治疗体强度和频率有专用工具进行检测，治疗体工作状态时有微热感觉。

*（5）设备具有开路闭锁功能，使应用更安全。

（6）时间选择：治疗仪具有定时功能，可在0min~60min范围内设定所需时间。

（7）治疗帽的各导线连接部位能承受20N拉力。

（8）微震按摩功能：a)震动幅度：分4档可调b)震动频率：分5档可调2、电疗输出部分基本参数：（1）主频普≦20KHz可调；*（2）最大输出电流强度≦30mA；60级可调，9种模式的无绪波进行治疗。

(3) 恒流输出特性，输出负载变化±50％时，输出电流变化不大于5％；（4）电极数量：每路电疗输出最多可同时连接1对电极；（5）病种选择：四种治疗模式可供选择；（6）连续工作时间：＞4小时；（7）时间选择：治疗仪具有定时功能，可在0min~60min范围内设定所需时间。

4、外形尺寸重量：液晶屏：主机：25Kg；长：530mm 宽：530mm 高：930mm；NK-IC02型经颅磁刺激仪装箱单=============================================□主机一台□治疗帽两顶□耳后治疗电极线 2组4线□电源线一根□检测片二个□使用（技术）说明书一本□产品合格证一张□保修卡一张□耳后电极片一包*50片。

盆底磁刺激仪技术参数盆底磁刺激仪是一种用于治疗盆底功能障碍的医疗设备。

它通过对盆底肌肉施加磁场刺激，来促进肌肉的收缩和放松，从而改善盆底肌肉的功能。

下面将详细介绍盆底磁刺激仪的技术参数。

1. 磁场强度：盆底磁刺激仪的磁场强度是一个重要的技术参数。

通常使用的磁场强度在0.5-1.5特斯拉之间。

较低的磁场强度可以减少对周围组织的影响，提高治疗的安全性，同时也能有效地刺激盆底肌肉。

2. 频率范围：盆底磁刺激仪的频率范围是指刺激波的频率范围。

一般来说，频率范围在1-100赫兹之间。

低频刺激可以促进盆底肌肉的收缩和放松，高频刺激则可以改善盆底肌肉的耐力和力量。

3. 脉冲宽度：脉冲宽度是指刺激波的宽度，单位为微秒。

一般来说，脉冲宽度在100-500微秒之间。

较宽的脉冲宽度可以增加刺激的强度，提高治疗效果。

4. 刺激模式：盆底磁刺激仪可以提供多种刺激模式，如连续刺激、脉冲刺激和间断刺激等。

不同的刺激模式可以对盆底肌肉产生不同的刺激效果，以满足不同患者的治疗需求。

5. 治疗时间：盆底磁刺激仪的治疗时间是指每次治疗的持续时间。

通常来说，治疗时间在10-30分钟之间。

治疗时间的长短应根据患者的具体情况和治疗效果来确定。

6. 治疗频率：盆底磁刺激仪的治疗频率是指每周进行治疗的次数。

一般来说，治疗频率为3-5次/周。

治疗频率的选择应根据患者的病情和治疗效果来确定。

7. 治疗参数调节：盆底磁刺激仪通常配备有可调节的治疗参数，如磁场强度、频率和脉冲宽度等。

这样可以根据患者的具体情况和治疗进展来进行个性化的治疗。

8. 安全性：盆底磁刺激仪的安全性是使用该设备的关键。

在使用之前，需要进行严格的安全性评估和临床试验，确保设备的安全性和有效性。

盆底磁刺激仪作为一种新型的治疗设备，具有非侵入性、安全有效、操作简单等优点，在盆底功能障碍的治疗中得到了广泛应用。

通过了解盆底磁刺激仪的技术参数，医生和患者可以更好地选择合适的设备，以达到更好的治疗效果。

经颅磁刺激仪一、经颅磁刺激仪市场情况：经颅磁刺激技术（Transcranial Magnetic Stimulation 简称“TMS”）TMS，在临床上用于外周神经刺激，测量传导速度，刺激中枢神经，用于脑功能的探查。

处于临床探索阶段的用途有：抑郁症，神经系统损伤、失眠、癫痫等神经心理疾病的治疗干预。

经颅磁设备2000年左右引入国内，目前产品市场数量约300-500台左右，其中80%为国外产品，20%为国内产品。

部分省级三甲医院和地区三甲医院引进了经颅磁刺激设备，在北京地区购置了经颅磁刺激设备的医院包括首都医科大学附属北京安定医院、北京回龙观医院、北京大学第三医院、北京天坛医院、北京大学第六医院、中国医学科学院中国协和医科大学北京协和医院等医院。

四川省部分医院陆续在采购和引进经颅磁刺激设备，目前华西医院神经医学检测中心、省人民医院、等引进了经颅磁刺激设备，开展了相关的医疗业务。

经颅磁刺激设备的市场经历了十年的培养阶段和起步阶段。

经颅磁刺激设备和技术相对较新，国内相关的技术人员缺乏，导致了经颅磁刺激技术的推广和应用收到一定的制约。

经过十年左右的发展，经颅磁刺激设备逐渐成为神经心理疾病检测康复的首选治疗方式，市场进入高速发展阶段。

目前，经颅磁刺激治疗设备的市场售价，进口产品，35-50万左右，国内产品售价在35万元左右。

二、产品特点公司和意大利EBNeuro公司合作，采购其制造的磁刺激磁头（也称刺激线圈）以及电源模块，公司自主设计控制电路和相应软件，配套国内加工外型，然后组装调试，最后完成设备的出厂检验。

经颅磁刺激技术是一种利用脉冲磁场作用于神经系统，改变神经细胞的膜电位，使之产生动作电位，从而引起一系列生理反应的磁刺激技术。

TMS在一组高压大容量的电容上充电，用电子开关向磁场刺激线圈放电，在毫秒级内流过高强度脉冲电流，线圈产生的脉冲磁场峰值可达4T。

磁场在人体组织形成感应电流的作用，感应电流与磁场变化速度成正比。

经颅磁刺激仪在使用过程中无耗材。

1 、重复经颅神经磁刺激主机：1.1采用内部触发时最大刺激输出脉冲频率≥50Hz；1.2在接受外部触发时,最大输出磁刺激脉冲频率≥50Hz;1.3刺激频率,或称刺激输出脉冲频率,误差范围≤±3%之内；1.4 磁刺激输出脉冲宽度≤300μs(微秒)；2、磁刺激控制装置：2.1 磁刺激专用控制器；2.2 工业级控制电脑；2.3 实时线圈温度显示；2.4 温度保护：当线圈表面温度达到或超过41度时自动保护；3 、磁刺激软件系统：3.1 磁刺激控制专用软件；3.2 持续超过10分钟未触发系统将自动卸载保护；3.3 刺激模式可调；3.4 单脉冲式刺激；3.5 双导MEP模式刺激；3.6 连续重复脉冲式刺激；3.7 可编辑的组合式连续重复刺激；4、磁刺激刺激线圈：4.1磁刺激线圈应具备实时、动态降温系统，非静态冷却；4.2 线圈的冷却降温方式:动态气流式冷却；拒绝冷却液式（液冷）冷却；5 、运动阈值（MEP）测量系统：5.1运动诱发电位放大器,通道数：≥2通道，；5.2 可实时、同步记录不少于两个部位的MEP信号；5.3 同时显示两个部位的MEP信号;5.4 须明确所配备的MEP系统的：品牌、型号、规格、制造厂家和相关技术指标；6 分体式模块化架构：6.1 磁刺激主机、控制器、储能单元为模块化分体式结构，便于单独更换和升级；6.2 独立线圈支架：支架自带脚轮可移动；6.3 数据交换存储卡可插拔：7、拓展能力：7.1 预留专用磁刺激导航接口7.2 可升级和扩展性：可通过增加外置模块升级改造可达到至更高刺激频率与能量级别的磁刺激系统。

脉冲磁场刺激仪技术规格标底35.5万编号技术规格1数量：1套；2配置:2.1 刺激发生器（0-50Hz）1个2.2 刺激线圈1个2.3 工业一体化PC电脑1台2.4 专用推车1台2.5 刺激线圈支架1副2.6 刺激定位帽10个2.7 产品操作手册1本3技术规格（参数）：用于人体中枢神经和外周神经功能的检测、评定及治疗（须提供证明：《医疗器械产品注册证及登记表》及附件、变更文件或国家医疗器械检测中心出具的《检测报告》中有该项说明。

生产商或经销商自己出具的报告文件不采用）。

3.1 刺激线圈双相波单边最大磁感应强度：1.0～3.0Tesla3.2 输出脉冲频率（刺激频率）：0～50Hz 连续可调3.3 输出脉冲频率在1Hz以下时，步长为0.1Hz，超过1Hz时步长为1Hz 3.4 磁感应强度最大变化率：10KT-50KT/s3.5 脉冲上升时间：40-120μs3.6 双相波单边脉冲宽度：100～200μs3.7 温度显示与控制保护:≤41℃3.8 通过EMC电磁兼容性测试，符合YY 0505-2012《医用电气设备第1-2 部分:安全通用要求并列标准:电磁兼容要求和试验》，必须提供国家认可医疗器械检测中心出具的检测报告加以证明，生产商或经销商自己出具的报告文件不采用3.9通过ISO13485、ISO9001质量体系认证并获得证书。

必须提供认证证书的原件或复印件加以证明，生产商或经销商自己出具的报告文件不采用3.10具备触发输入输出通用接口，开放式的技术平台，可与国内外的主流肌电诱发电位仪、脑电图等设备兼容。

3.11 单脉冲、重复脉冲刺激等多种刺激模式自由调整3.12 可推移整机结构：静音脚轮设计、可固定线圈支架3.13 刺激发生器和推车可以固定也可以分开，以方便医院使用及配套升级3.14 支架可以上下任意调节，也可以360度任意旋转固定4刺激线圈半导体冷却系统，动态实时降温，整机中不含有任何液体成份，以确保人员及电器安全。

磁刺激仪技术要求磁刺激仪（Magnetic Stimulation Device）是一种用于神经科学研究和临床治疗的设备。

它利用磁场刺激大脑和神经系统，对神经元产生影响，从而观察和干预神经功能。

磁刺激仪的技术要求包括设备的稳定性、刺激效果、安全性、便携性和数据记录等方面。

本文将重点介绍磁刺激仪的技术要求。

1. 稳定性磁刺激仪在进行实验或治疗时，需要保持稳定的输出和刺激效果，以确保实验结果的准确性和治疗效果的稳定性。

因此，磁刺激仪的输出波形应该稳定，峰值电流应该可调，输出的脉冲频率和宽度应该准确可控。

2. 刺激效果磁刺激仪对神经元的刺激效果应该高效且可靠。

刺激的深度、面积和强度应该可以调节，以满足不同实验或治疗的需求。

同时还需要保证刺激的精准性和一致性。

3. 安全性磁刺激仪需要满足临床和实验室的安全标准，避免对被试者或患者造成伤害。

设备应具有过载保护功能，电磁辐射应该低于国际安全标准，同时设备应具有良好的散热和防护措施。

4. 便携性磁刺激仪在临床和实验室中需要具有一定的便携性，以满足不同环境下的使用需求。

设备应该小巧轻便，方便携带和移动，并且应该具有可充电或便携电池供电的功能。

5. 数据记录磁刺激仪需要具有数据记录和存储功能，以便后续分析和研究。

设备应该能够记录刺激时的参数和过程，以及对被试者或患者的生理反应，并能够将数据传输至电脑或云端进行存储和分析。

总之，磁刺激仪作为一种用于神经科学研究和临床治疗的设备，具有稳定性、刺激效果、安全性、便携性和数据记录等一系列技术要求。

随着科学技术的进步和临床需求的不断变化，磁刺激仪的技术要求也在不断提高，以满足更广泛的应用需求。
