初中物理2019年中考物理真题集锦——光学作图(word版含答案)课件试题

2019年中考物理试题分类汇编——光学作图一、光的反射1.（2019淮安，19）画出图中入射光线AO的反射光线.二、平面镜成像的特点1.（2019连云港，18）如图所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上B 点的爸爸，请画出此现象的光路图。

2.（2019南充，20）如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照射镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。

3.（2019凉山州，26）如图所示，请作出物体AB在平面镜MN中所成的像A′B′。

三、光的折射1.（2019贵港，22）如图所示，OA′是入射光线AO的折射光线，请在图中画出入射光线BO的反射光线和该入射光线在水中的折射光线的大致方向。

2.（2019鄂州，19）“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。

如图所示，一只青蛙在井底（井中有水）中央，请用光路图作出井底之蛙“观天”的最大范围。

3.（2019襄阳，18）请根据入射光线画出折射光线。

4.（2019盐城，23）在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路5.（2019苏州，23）（2019苏州，）图中，一条光线从空气射入水中，请标出它的入射角α并大致画出折射光线6.（2019广安，20）如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。

7.（2019内江，10）光从玻璃射向空气中，在玻璃与空气的交界面上发生折射和反射，以下符合实际情况的是（）四、凸透镜1.（2019新疆，17）从焦点射向凸透镜的一束光如图所示，请画出通过透镜后的光线。

2.(2019扬州，22）如图，请完成光线通过凸透镜的光路图。

3.（2019阜新，20）图中S′为烛焰S的像，请通过作图画出透镜、标出一个焦点F的位置并完成光路图。

4.（2019德阳，15）请画出图中两条入射光线对应的出射光线。

5.（2019常德，24）如下图所示，请完成折射光路图。

中考物理光学作图题1．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹．2．如图所示，电视遥控器对着天棚也能遥控电视机．图中从A点发出的光经天棚MN反射后射入电视机的接收窗口B，试画出其光路图．3．如图所示，一束光线垂直射向玻璃棱镜，请在图中画出光通过三棱镜的大致路径．【1】【2】【3】4．如图所示，AʹBʹ是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜．5．如图自行车的尾灯本身并不发光，它是由许多角反射器组成的反光装置．角反射器是由互相垂直的反射光面组成的．当有光照在上面，它能将光反射回来．请在图中的角反射器上画出入射光经两个平面反射的光路．并说明反射光线和入射光线在方向上有何关系．6．如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点．请在图中作出入射光线、反射光线及大致方向的折射光线．【4】【5】【6】7．如图所示．O′是O 在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB 在该平面镜中所成的像．8．人眼看到斜插入水中的筷子发生弯折，请在图乙中法线两侧画出能正确说明产生这一现象原因的一条入射光线及对应折射光线．【7】【8】9．如图是一点光源S发出的光经平面镜反射后的两条反射光线，请在图中确定点光源S及其像S′的位置，并完成光路图．10．如图所示，一束光线从空气斜射入玻璃砖中，请你画出该入射光线在玻璃中的折射光线11．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数．【9】【10】【11】12．“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹．13．如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．14．如图所示，S为竖直放置的玻璃砖前的一发光点，由S发出的光经平直玻璃面AB反射后通过M点，请在图中画出入射光线和反射光线以及该入射光在玻璃砖中的折射光线的大致方向．【12】【13】【14】15．请你画出如图所示人眼看到水中鱼A的大致光路（A'为鱼A的虚像）．16．如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点．现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点．用一条光线示意以上光学现象（并画出水面、法线）．【15】【16】17．如图一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图．18．请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路．19．潜水员在水中A点，看到岸边物体B的像B′，请在图中画出B′的大致位置，并画出光路图【17】【18】【19】20．如图甲所示，潜水员眼睛在水下方A点处，看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起．请在图乙中画出能说明人眼看到小鸟的一条入射光线及对应的折射光线，21．完成图所示的光路图．22．用光路图作出物体AB经过凸透镜所成的像A′B′．23．如图所示，请画出S 点发出的光经过凸透镜后的折射光线，并确定发光点S 的像点S′．24．根据光的传播路径，在图中的虚线框内，填入符合要求的透镜．25．综合作图﹣﹣光学黑箱：已知黑箱内有一只凹透镜和一只平面镜．请在黑箱内画出完整的光路，填上光学仪器，并标明凹透镜焦点F的位置．26．如图所示，请你根据近视眼的矫正方法，完成光路图．27．完成凸透镜成像作图．【25】【26】【27】28．如图所示，一凸透镜放入水中，F为凸透镜的焦点，请画出图中光线在凸透镜右侧的经凸透镜的折射光线以及光线进入空气中的折射光线．29．如图所示，MN为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜成像原理画出光路图确定凸透镜及其焦点的位置．【28】【29】30．如图为透镜成像的一种情况，其中AB是物体，CD是主光轴，MN是AB的像，试在图上的适当位置画上合适的透镜．2018年中考物理光学作图题参考答案与试题解析一．作图题（共30小题）1．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹．【解答】解：先作出物体两端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB物体在平面镜中的像，如图所示：2．如图所示，电视遥控器对着天棚也能遥控电视机．图中从A点发出的光经天棚MN反射后射入电视机的接收窗口B，试画出其光路图．【解答】解：把遥控器当作一个发光物体，根据平面镜成像的特点进行作图；先作出点A的像A′，再连接A′B，与MN的交点O即为入射点，连接AO、BO从而完成光路．如下图所示：．【解答】解：当光线从空气垂直进入玻璃时，传播方向不变；当光从玻璃中斜射入空气时，折射角大于入射角，折射光线远离法线，其大致路径如下图：4．如图所示，AʹBʹ是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜．【解答】解：平面镜所成的像和物体是以镜面为对称轴的轴对称图形；连接AA′，BB′，作这两条线段的垂直平分线，即为平面镜的位置．如图所示：5．如图自行车的尾灯本身并不发光，它是由许多角反射器组成的反光装置．角反射器是由互相垂直的反射光面组成的．当有光照在上面，它能将光反射回来．请在图中的角反射器上画出入射光经两个平面反射的光路．并说明反射光线和入射光线在方向上有何关系．【解答】解：行反射，而且最后的反射光线与原入射光线平行，法线用要用虚线，如图：．6．如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点．请在图中作出入射光线、反射光线及大致方向的折射光线．【解答】解：水面与平面镜类似，出S关于水面的对称点S，S′即为S经过水面反射形成的虚像S′，连接S′P，从而反射光线OP．光线从空气射入水中发生折射时，折射角小于入射角，作出折射光线OA．如图．7．如图所示．O′是O 在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB 在该平面镜中所成的像．【解答】解：根据平面镜成像的特点知道：像与物的连线与镜面垂直，所以先连接O和O'，再做OO'的垂直平分线．先作出物体AB的端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB在平面镜中所成的像，如图所示：8．人眼看到斜插入水中的筷子发生弯折，请在图乙中法线两侧画出能正确说明产生这一现象原因的一条入射光线及对应折射光线．【解答】解：当光从水中射入空气时，在水与空气的交界面上发生折射，进入空气中的折射光线向水面偏折（即折射角大于入射角），折射光线进入人眼，而我们认为光是沿直线传播的，我们看到的筷子位置在折射光线的反向延长线上，从而位置比实际位置偏高，看起来筷子向上弯折，如图所示：9．如图是一点光源S发出的光经平面镜反射后的两条反射光线，请在图中确定点光源S及其像S′的位置，并完成光路图．【解答】解：先将两条反射光线反向延长交于一点，即为发光点的像点S′；再作出像点S′关于平面镜的对称点，就是发光点S的位置；从发光点S到反射点画出两条入射光线，如图所示：10．如图所示，一束光线从空气斜射入玻璃砖中，请你画出该入射光线在玻璃中的折射光线【解答】解：图中法线已画出，光从空气斜射入玻璃中时，折射角小于入射角，由此在法线右侧的玻璃中作出折射光线，如图所示：．11．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数．【解答】解：连接PO，即为反射光线，根据光的反射定律，反射角等于入射角，作反射光线和入射光线夹角的角平分线就是法线的位置，然后垂直于法线作出平面镜；由图知，反射光线和入射光线的夹角90°+30°=120°，则反射角等于入射角等于60°；如图所示：12．“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹．【解答】解：先做出B关于水面的对称点B′，即像的位置，连接像B′与小猴子的眼睛A与水面的交点为O，即为入射点，连接BO为入射光线，再连接入射点O和点A，OA即为反射光线，如图所示：13．如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．【解答】解：过球心的光线不发生折射，过O点垂直于半球形玻璃左侧平面作出法线，然后根据反射角等于入射角，在玻璃内画出反射光线，根据光线在光从玻璃中斜射入空气时，折射角大于入射角画出折射光线．如下图所示：14．如图所示，S为竖直放置的玻璃砖前的一发光点，由S发出的光经平直玻璃面AB反射后通过M点，请在图中画出入射光线和反射光线以及该入射光在玻璃砖中的折射光线的大致方向．【解答】解：先通过玻璃砖作出发光点S的对称点S′，然后连接S′M交玻璃砖AB面于点O，OM即为反射光线，连接SO即为入射光线；再过入射点作法线，根据光从空气斜射入其他透明介质，折射光线和入射光线分居在法线的两侧，折射角小于入射角作出该入射光在玻璃砖中的折射光线．如图所示：15．请你画出如图所示人眼看到水中鱼A的大致光路（A'为鱼A的虚像）．【解答】解：人之所以能看到水中鱼A，是由A射向水面的光线经水面折射后进入人眼，因此光的传播方向为A→眼睛；A′是人眼逆着折射光线看到的虚像，所以直接连接眼睛和A′，与水面的交点即为入射点O；连接A和入射点O即为入射光线，如图所示：16．如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点．现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点．用一条光线示意以上光学现象（并画出水面、法线）．【解答】解：碗里无水时，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点；沿碗壁缓缓向碗中加水时，当水面到达C处时，能通过D点看到硬币的右边缘B点，说明由B点射向水面的光线折射后进入了人的眼睛；所以，作图方法为：过C点作水平直线（即水面），与AE交于O点（O为入射点），再过O点作法线，连接BO 即为入射光线，则OD为折射光线，如图所示：17．如图所示一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图．【解答】解：光线从空气斜射入玻璃砖时，会同时发生反射和折射现象，根据反射定律，在过入射点在法线面画出反射光线，注意反射角等于入射角；发生折射时，折射光线向法线偏折，折射光线小于入射光线，据此作出第一条折射光线；折射光线从玻璃砖射入空气中时，由于此光线是由圆心O射出，当经过第二个折射面时，正好与该入射点处的切线垂直，因此第二次折射光线的传播方向不变．如图所示：．18．请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路．【解答】解：选作出S关于平面镜的对称点，即为像点S′，连接S′与人眼的连线交平面镜于点为入射点，从而画出反射光线，连接S和入射点连线画出入射光线，如图所示：．19．潜水员在水中A点，看到岸边物体B的像B′，请在图中画出B′的大致位置，并画出光路图【解答】解：若连接BA，与水面相交于一点，而折射点在此点的左侧，这样可大致找到折射点，并确定出折射光线．通过折射点做出法线，连接折射点与B点，做出入射光线，此时折射角小于入射角．如图所示：20．如图甲所示，潜水员眼睛在水下方A点处，看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起．请在图乙中画出能说明人眼看到小鸟的一条入射光线及对应的折射光线，【解答】解：（1）直接连接BA，光线方向从B指向A，光线BA即为潜水员观察小鸭子的光路图；（2）看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起，说明小鸟处光线的入射点入射点在B点，连接CB即为入射光线，BA为折射光线，逆着折射光线看上去，看到了浮在水面上B点的小鸭子与飞在天空中C点的小鸟在一条直线上．故答案为：21．完成图所示的光路图．【解答】解：平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点，过光心的光线其传播方向不变，如图所示：22．用光路图作出物体AB经过凸透镜所成的像A′B′．【解答】解：过光心的光线经凸透镜后不改变方向；平行于主光轴的光线经凸透镜折射后会通过焦点；连接A与凸透镜的中心并延长，过A点作主光轴的平行线交凸透镜一点，连接该点和凸透镜的焦点F并延长，两条折射光线交于一点，过该点作垂直于主光轴的线段，即为物体AB所成的像A′B′的位置．如图．23．如图所示，请画出S 点发出的光经过凸透镜后的折射光线，并确定发光点S 的像点S′．【解答】解：过光心的光线经凸透镜折射后传播方向不改变，平行于主光轴的光线经凸透镜折射后将过焦点，据此画出两条折射光线；两条折射光线的反向延长线的交点即为发光点S的像点S′．如图所示：24．根据光的传播路径，在图中的虚线框内，填入符合要求的透镜．【解答】解：第一个图中入射光线是平行的，而折射光线远离主光轴，即透镜有发散作用，所以是凹透镜；第二个图中入射光线平行于主光轴，折射光线相对于入射光线靠近了主光轴，即透镜有会聚作用，所以是凸透镜；如图所示：．25．综合作图﹣﹣光学黑箱：已知黑箱内有一只凹透镜和一只平面镜．请在黑箱内画出完整的光路，填上光学仪器，并标明凹透镜焦点F的位置．【解答】解：图中已给出了凹透镜的主光轴，且射出黑箱的光线平行于主光轴，则射向凹透镜的光线延长后过其焦点，所以，可以先利用平面镜反射光，光线再射向凹透镜，且这条光线延长后与凹透镜的主光轴相交．作法：画出射入黑箱的光线，在黑箱左侧适当位置垂直于主光轴画出平面镜，入射光线与平面镜的交点为入射点，垂直于平面镜作出法线，根据光在反射时反射角等于入射角作出反射光线；反射光线与射出黑箱的折射光线的延长线的交点为射向凹透镜的入射点，由此画出凹透镜，延长射向凹透镜的光线与主光轴的交点即为焦点F．如图所示：26．如图所示，请你根据近视眼的矫正方法，完成光路图．【解答】解：近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，像呈在视网膜的前方，应佩戴发散透镜（凹透镜），使光线推迟会聚，使像刚好呈在视网膜上．如图所示：27．完成凸透镜成像作图．【解答】解：对凸透镜来说，过光心的光线不改变方向，平行于主光轴的光线经凸透镜折射后过焦点；所以，作图方法如下：连接A与凸透镜的中心并延长，过A点作主光轴的平行线交凸透镜一点，连接该点和凸透镜的焦点f并延长，交于一点，从该点向主光轴作垂线段，即为物体AB所成的像A′B′的位置．如图所示：28．如图所示，一凸透镜放入水中，F为凸透镜的焦点，请画出图中光线在凸透镜右侧的经凸透镜的折射光线以及光线进入空气中的折射光线．【解答】解：平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，可得经凸透镜后的折射光线；到达水面，过入射点垂直界面作出法线，根据折射角大于入射角，在空气中法线的另一侧作出折射光线，如图所示：29．如图所示，MN为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据凸透镜成像原理画出光路图确定凸透镜及其焦点的位置．【解答】解：（1）在烛焰上取一点S，在其成的像上找出对应的像点S′，连接SS′，其与主光轴的交点O就是凸透镜的光心，由此可以确定凸透镜的位置；（2）过S点做平行于主光轴的入射光线，经过凸透镜折射后要过S′，折射光线与凸透镜右侧的主光轴的交点就是凸透镜的焦点F位置；同理可以作出凸透镜左侧的焦点F．如下图所示：30．如图为透镜成像的一种情况，其中AB是物体，CD是主光轴，MN是AB的像，试在图上的适当位置画上合适的透镜．【解答】解：连接MA并延长交主光轴与一点，该点是凹透镜的光心O，过光心O做一个凹透镜，如图所示：。

2019中考物理真题分类汇编光现象作图题1 光的反射、平面镜成像（共26题，有答案）1．（2019•柳州）如图中大致画出光从玻璃进入空气中的折射光线。

2．（2019•恩施州）如图一束光射向半圆形玻璃砖，O为圆心，请作出光通过a、b两个界面的折射光线。

3．（2019•丹东）如图所示，水面下发光点A发出一条入射光线经平面镜反射后通过水面的一点B并射入空气，请画出入射光线、反射光线及折射光线的光路图。

4．（2019•葫芦岛）图甲是彬彬和妈妈在海洋馆海底隧道时的情景。

彬彬抬头看隧道上方的鱼时，刚好看到一条鱼跟妈妈戴的帽子正上方的像重合在一起。

图乙中A点表示彬彬眼睛的位置，B点表示妈妈戴的帽子的位置。

请在图乙中画出：（1）彬彬看到帽子像B'的光路。

（2）这条鱼在水中的大致位置C，并完成看到鱼的光路图。

5．（2019•锦州）如图所示，一束光线从空气射入玻璃中，请在图中画出该光线在界面处发生反射和折射的大致光路。

6．（2019•宁夏）阅读下面的短文，按要求解决问题2018﹣2019年的中国上演了一出“嫦娥”登月大戏。

和以往不同，嫦娥这次登陆地在月球背面。

月球背面电磁环境非常干净，无法直接接收来自地球的信号，所以在登月之前，先要发射一颗中继卫星保障通讯。

2018年5月21日，嫦娥四号的“开路先锋”鹊桥中继卫星发射升空进入距月球约6.5万公里的环月使命轨道。

2019年1月3日早上“嫦娥四号”探测器成功着陆在月球背面南极一艾特肯盆地冯•卡门撞击坑的预选着陆区。

地球、月球、中继卫星的位置如图甲所示，这样地球上的测控站就可以通过鹊桥中继卫星与嫦娥四号探测器进行通讯了。

把中继卫星假想成一个平面镜，搭载控制信号的微波传播特点接近光。

请你在图乙中画出地面测控站A点与嫦娥四号探测器B点的通讯路径。

7．（2019•东莞市）如题图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。

8．（2019•山西）如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜间行车时，车内景物通过挡风玻璃所成的像，成在司机前面斜上方避免干扰司机视线，保证驾驶安全。

2019全国中招物理作图题汇总（参考答案在最后）1、一束光线从空气射入玻璃时，界面MN上的反射光线如右图所示，请画出对应的入射光线和大致的折射光线。

2、如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。

请画出光的传播路径。

3、如图所示，凸透镜斜放，其主光轴与水平成45°角，F是焦点。

一条入射光线，经过凸透镜折射后，入射到水平放置的平面镜上被反射，已知折射光线BO与水平成45°角，请完成光路图，画出入射到凸透镜的入射光线和经平面镜反射的反射光线。

4、如图乙所示，小明通过容器上方固定的空心管，刚好看不到容器里的硬币（硬币未画出）。

现往容器中加水至MN处，通过空心管又能看到硬币了。

请做出小明通过空心管又能看到硬币的光路图。

5、（1）从焦点射向凸透饶的一朿光如图甲所示，请画出通过透镜后的光线6、如图所示，ab是经平面镜反射后的一条光线。

请在图中画出ab的入射光线和ab经凹透镜折射后的光线。

7、“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。

如图所示，一只青蛙在井底（井中有水）中央，请用光路图作出井底之蛙“观天”的最大范围。

8、如图所示，ab是光源S发出经平面镜反射后射向凸透镜焦点F的一条光线，S′是光源S 在平面镜中的像。

请画出：（1）光源S的位置；（2）光线ab经凸透镜后折射光线的大致位置。

9、如图乙所示，请画出两条光线经过凹透镜后的折射光线。

10、有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后，反射光线为a，如图所示。

请在图中画出：凸透镜的焦点F；点光源S的位置；光线a经过凸透镜后的折射光线。

11、质量均匀的小球a从地面冲上弧形轨道,如图乙所示，是小球a向上运动的某一状态，请画出此时小球所受重力及小球对弧形轨道压力的示意图。

12、(1)如图所示，小车A与B一起向右做匀速直线运动，当小车A与正前方的墙碰撞时，请画出物体B受到的重力和摩擦力的示意图(两力均画在重心上)13、请在图中画出足球所受重力的示意图。

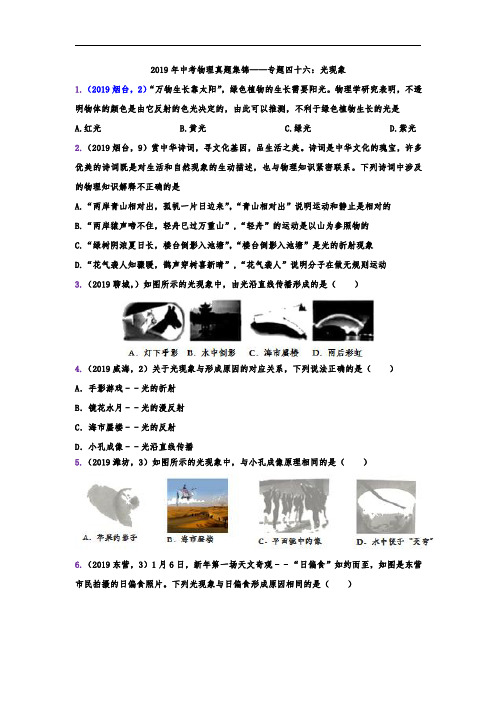

2019年中考物理真题集锦——专题四十六：光现象1.（2019烟台，2）“万物生长靠太阳”，绿色植物的生长需要阳光。

物理学研究表明，不透明物体的颜色是由它反射的色光决定的，由此可以推测，不利于绿色植物生长的光是A.红光B.黄光C.绿光D.紫光2.（2019烟台，9）赏中华诗词，寻文化基因，品生活之美。

诗词是中华文化的瑰宝，许多优美的诗词既是对生活和自然现象的生动描述，也与物理知识紧密联系。

下列诗词中涉及的物理知识解释不正确的是A.“两岸青山相对出，孤帆一片日边来”，“青山相对出”说明运动和静止是相对的B.“两岸猿声啼不住，轻舟已过万重山”,“轻舟”的运动是以山为参照物的C.“绿树阴浓夏日长，楼台倒影入池塘”，“楼台倒影入池塘”是光的折射现象D.“花气袭人知骤暖，鹊声穿树喜新晴”,“花气袭人”说明分子在做无规则运动3.（2019聊城，）如图所示的光现象中，由光沿直线传播形成的是（）4.（2019威海，2）关于光现象与形成原因的对应关系，下列说法正确的是（）A．手影游戏﹣﹣光的折射B．镜花水月﹣﹣光的漫反射C．海市蜃楼﹣﹣光的反射D．小孔成像﹣﹣光沿直线传播5.（2019潍坊，3）如图所示的光现象中，与小孔成像原理相同的是（）6.（2019东营，3）1月6日，新年第一场天文奇观﹣﹣“日偏食”如约而至，如图是东营市民拍摄的日偏食照片。

下列光现象与日偏食形成原因相同的是（）7.(2019绥化，2)下列光现象中，属于光沿直线传播的实例是（）8.（2019黄石，3）下列有关光现象的说法正确的是（）A．水中倒影是倒立、等大的实像B．验钞机利用红外线使荧光物质发光C．电影院银幕上的图案是放映机生成的倒立、放大的实像D．太阳光经过三棱镜产生彩色光带是光的反射现象9.（2019孝感，2）下列光现象中，由于光的直线传播形成的是（）A．小孔成像B．雨后彩虹C．水中倒影D．海市蜃楼10.（2019湘西州，4）如图所示，入射光线与平面镜成30°角，下列说法正确的是（）A．反射角是60°B．入射角是30°C．反射光线与镜面的夹角是60°D．入射角增大，反射角不变11.（2019长春，4）下列现象属于光的折射形成的是（）A．日食B．黑板“反光”C．桥在水中的倒影D．池水看起来变浅12.（2019赤峰，4）下列关于光现象的论述，正确的是（）A．青蛙“坐井观天，所见甚小”，是光的直线传播造成的B．在“猴子捞月亮”的故事中，井水中的“月亮”是由于光的折射形成的C．刚下过雨的夜晚，人们在坑注的路面迎着月亮行走，看到发暗的地方是水D．小明看到平静的湖面上”云在水中飘，鱼在云上游”，都是光的反射现象13.（2019昆明，7）—位摄影爱好者早上在大观河边照像，观察到岸边的建筑物在水面上形成的影像甲和乙，并拍摄了下来，如图所示。

2019中考物理真题分类汇编光现象作图题2 光的折射（共24题，有答案）1．（2019•柳州）如图中大致画出光从玻璃进入空气中的折射光线。

2．（2019•鄂尔多斯）平静水面上方的小鸟和水中的小鱼，某时刻的实际位置A、B如图所示，C点的人恰好看到它们在水中的像A′、B′重合，请画出小鸟在水中像的位置和人眼看到小鱼的光路图。

3．（2019•恩施州）如图一束光射向半圆形玻璃砖，O为圆心，请作出光通过a、b两个界面的折射光线。

4．（2019•十堰）一束光射向一块玻璃砖（如图），并穿过玻璃砖，请你画出这束光进入玻璃和离开玻璃后的光线。

5．（2019•百色）一束光线从空气斜射入水中，在水面发生反射和折射，已知反射光线OA 如图所示，请在图中画出它的入射光线和大致的折射光线。

6．（2019•大连）如图所示，一束光从玻璃斜射入空气中，请画出折射光线并标出折射角γ。

7．（2019•青海）如图所示，已知入射光线在玻璃中的折射光线，请画出对应入射光线的大致方向。

8．（2019•南通）如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线。

9．（2019•兰州）如图所示为某同学利用标有角度的圆盘、激光器和半圆形玻璃砖“探究光的折射规律”的实验示意图，其中AO为激光器发出的从空气射向半圆形玻璃砖的一束入射光线，请画出反射光线和玻璃砖中折射光线的大致方向。

10．（2019•贵阳）如图所示是一条光线从透明玻璃砖的一面，垂直入射的光线，玻璃砖的截面为等腰三角形顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。

11．（2019•海南）在图中画出入射光线AO对应的折射光线大概位置。

12．（2019•吉林）请在图中画出折射光线的大致位置；13．（2019•攀枝花）一束光从空气中垂直射向玻璃砖，请画出这束光进入玻璃砖和离开玻璃砖后的大致光线（注意标出法线，不考虑光的反射）。

14．（2019•贵港）如图所示，OA′是入射光线AO的折射光线，请在图中画出入射光线BO 的反射光线和该入射光线在水中的折射光线的大致方向。

2019年全国各地中考试题汇编-----光学作图1、(2019•南充)如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照射镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。

2、(2019•眉山)如图所示，ab是光源S发出经平面镜反射后射向凸透镜焦点F的一条光线，S′是光源S在平面镜中的像。

请画出：（1）光源S的位置；（2）光线ab经凸透镜后折射光线的大致位置。

3、(2019•鄂州)“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。

如图所示，一只青蛙在井底（井中有水）中央，请用光路图作出井底之蛙“观天”的最大范围。

4、(2019•贵港)如图8所示，OA’是入射光线AO的折射光线，请在图中画出入射光线BO的反射光线和该入射光线在水中的折射光线的大致方向。

5、(2019•哈尔滨)、图所示，请你画出烛焰上A点经平面镜MN所成的像A'.（保留作图痕迹）6、(2019•呼和浩特) (1)图甲，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。

(2)图乙，S是点光源。

正确画出从点光源S发出的两条射向凸适镜光线，以及其通过凸透镜折射后的光线(要求两条光线不能重复)。

7、(2019•连云港)如图甲所示，小明在房间的点通过平面镜看到了坐在客厅沙发上衫点的爸爸，请画出此现象的光路图。

8、(2019•广州)如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。

9、(2019•聊城)（2分）如图所示，画出物体AB在平面镜中的像A′B′。

10、(2019•广东)如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。

11、(2019•黄冈)如图所示，小明通过容器上方固定的空心管，刚好看不到容器底的硬币（硬币未画出）。

现往容器中加水至MN处，通过空心管又能看到硬币了。

请作出小明通过空心管又能看到硬币的光路图。

2019年中考物理真题集锦——专题二：光学作图1.（2019广州，13）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。

2.（2019哈尔滨，47）如图所示，请你画出烛焰上A点经平面镜MN所成的像A'.（保留作图痕迹）3.（2019铜仁，19）如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。

4.(2019云南，19)请在图中画出三角形ABC在平面镜MN中所成的像5.（2019随州，13）半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。

一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。

6.(2019娄底，19)如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S 的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。

7.（2019聊城，）如图所示，画出物体AB在平面镜中的像A′B′。

8.（.2019烟台，21）汉代的《淮南万毕术》中记载：“取大镜高悬，置水盆于下，则见四邻矣。

”（如图）。

请在答题卡指定位置，通过作图确定“大镜”的位置。

9.（2019山西，22）如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜间行车时，车内景物通过挡风玻璃所成的像，成在司机前面斜上方避免干扰司机视线，保证驾驶安全。

请你在图乙中画出司机眼睛（B点）通过挡风玻璃MN看到车内装饰物（A点）的像的光路图。

10.（2019泰安，21）如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处。

请作出这条入射光线并完成光路图。

11.(2019济宁，)如图10所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛。

请画出光的传播路径12.（2019沈阳，2）舞蹈教室内有一面非常大的平面镜，一位同学先后站在镜前甲、乙、丙、丁的四个位置，如图所示。

年中考物理真题集锦——专题二：光学作图2019ABAO在平如图所示，一束由2019广州，13）点，画出物体发出的光射到平面镜表面1.（AO面镜中的像，并画出入射光线的反射光线。

（保留作A'.MN所成的像47）如图所示，请你画出烛焰上A点经平面镜20192.（哈尔滨，图痕迹）3.（2019铜仁，19）如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。

4.(2019云南，19)请在图中画出三角形ABC在平面镜MN中所成的像5.（2019随州，13）半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。

一束＝RODD点由空气射入玻璃砖（如图为平面图），已知，画出光从激光垂直于直径AC束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。

S中所成的像，请在图中画出发光点为发光点S'S在平面镜MN6.(2019娄底，19)如图所示，点的光线。

的位置，并画出一条由S点发出，经平面镜反射后通过P′B′。

2019（聊城，）如图所示，画出物体AB在平面镜中的像A7.“取大镜高悬，置水盆于下，则见四邻）汉代的《淮南万毕术》中记载：218.（.2019烟台，。

请在答题卡指定位置，通过作图确定“大镜”的位置。

矣。

”（如图）如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜间行22）山西，9.（2019保证驾驶成在司机前面斜上方避免干扰司机视线，车时，车内景物通过挡风玻璃所成的像，点）的像A看到车内装饰物（点）通过挡风玻璃安全。

请你在图乙中画出司机眼睛（BMN 的光路图。

S发出的一条光线射向平面镜，经平面镜反射后如图所示，从点光源）（2019泰安，2110.O点处。

请作出这条入射光线并完成光路图。

射向墙壁上的请通过潜望镜进入小明的眼睛。

,所示一束光水平射入潜望镜镜口后,11.(2019济宁，)如图10 画出光的传播路径丙、一位同学先后站在镜前甲、乙、）2019沈阳，2舞蹈教室内有一面非常大的平面镜，（12. 丁的四个位置，如图所示。
