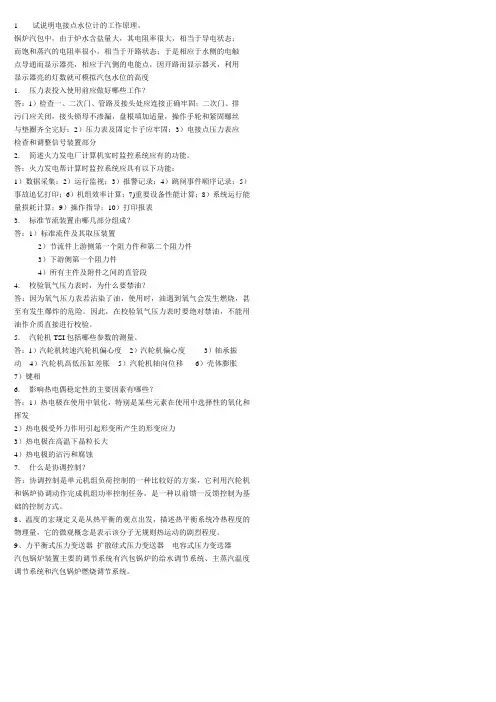

1试说明电接点水位计的工作原理。
锅炉汽包中，由于炉水含盐量大，其电阻率很大，相当于导电状态；而饱和蒸汽的电阻率很小，相当于开路状态；于是相应于水侧的电触点导通而显示器亮，相应于汽侧的电能点，因开路而显示器灭，利用显示器亮的灯数就可模拟汽包水位的高度1.压力表投入使用前应做好哪些工作？答：1）检查一、二次门、管路及接头处应连接正确牢固；二次门、排污门应关闭，接头锁母不渗漏，盘根填加适量，操作手轮和紧固螺丝与垫圈齐全完好；2）压力表及固定卡子应牢固；3）电接点压力表应检查和调整信号装置部分2.简述火力发电厂计算机实时监控系统应有的功能。
答：火力发电帮计算时监控系统应具有以下功能：1）数据采集；2）运行监视；3）报警记录；4）跳闸事件顺序记录；5）事故追忆打印；6）机组效率计算；7)重要设备性能计算；8）系统运行能量损耗计算；9）操作指导；10）打印报表3.标准节流装置由哪几部分组成？答：1）标准流件及其取压装置2）节流件上游侧第一个阻力件和第二个阻力件3）下游侧第一个阻力件4）所有主件及附件之间的直管段4.校验氧气压力表时，为什么要禁油？答：因为氧气压力表若沾染了油，使用时，油遇到氧气会发生燃烧，甚至有发生爆炸的危险。
因此，在校验氧气压力表时要绝对禁油，不能用油作介质直接进行校验。
5.汽轮机TSI包括哪些参数的测量。
答：1）汽轮机转速汽轮机偏心度2）汽轮机偏心度3）轴承振动4）汽轮机高低压缸差胀5）汽轮机轴向位移6）壳体膨胀7）键相6.影响热电偶稳定性的主要因素有哪些？答：1）热电极在使用中氧化，特别是某些元素在使用中选择性的氧化和挥发2）热电极受外力作用引起形变所产生的形变应力3）热电极在高温下晶粒长大4）热电极的沾污和腐蚀7.什么是协调控制？答：协调控制是单元机组负荷控制的一种比较好的方案，它利用汽轮机和锅炉协调动作完成机组功率控制任务，是一种以前馈一反馈控制为基础的控制方式。
8、温度的宏规定义是从热平衡的观点出发，描述热平衡系统冷热程度的物理量，它的微观概念是表示该分子无规则热运动的剧烈程度。
电接点水位计测量筒安全操作及保养规程一、前言电接点水位计测量筒是一种重要的水位测量设备，它能够非常准确地测量水位，并将数据传输到水位监测系统中。
在使用电接点水位计测量筒时，为确保安全和可靠性，我们需要遵循一定的安全操作规程和保养规程。
二、安全操作规程1.在使用电接点水位计测量筒之前，应该对设备进行检查，包括检查所有接线、传感器、指示灯等是否正常。
2.在测量水位时，必须保证设备处于稳定的状态，并确保设备与测量区域的电气隔离。
3.在设备安装期间，应注意避免机械和电气干扰，以及任何潜在的电击风险。
4.不要在设备上操作除此之外的各种控制开关。
5.如果在使用电接点水位计测量筒时发现任何问题，请立即中断使用并联系相关维护人员。
6.只有受过充分培训并持有相关证书的工作人员才可以使用电接点水位计测量筒。
7.维护或维修电接点水位计测量筒时必须遵循安全操作规程，在维修设备时必须关闭设备并断开电源。
三、保养规程1.定期对电接点水位计测量筒进行检查和维护，它能确保设备一直处于良好的工作状态，而不会导致任何事故和短期停机问题。
2.对于电接点水位计测量筒的电源和电线进行定期检查，确保没有磨损或断路等问题。
3.在使用电接点水位计测量筒之前，要清理和消毒测量筒，确保复位精度和偏差计数的准确性。
4.定期检查传感器和电气部件之间的接触是否良好，并在必要时更换任何故障设备。
5.注重设备的防护和安全，保持设备干净，以延长其服务寿命并减少事故的风险。
6.定期更换电接点水位计测量筒内部使用电池，防止电池老化无法工作或电池泄漏导致设备故障。
四、结语以上是对电接点水位计测量筒安全操作和保养规程的详细阐述，工作人员必须遵循这些规程，以确保仪器设备的稳定和可靠性，防止任何可能对人员和设备造成的危害和损失。
目录1．概述 2 2．技术特性 3 3．工作原理 7 4．仪表结构 8 5．使用方法 9 6．仪表成套性142一、概述UDZ—（SX）—02S型，UDZ—（SX）—01S型双色电接点液位计采用红绿两组发光管在显示中模拟水（绿）与汽（红），明显指示水位在容器中的位置，（01S型为中低压液位计，02S型为高压液位计，03S型为超高压液位计，04S型为超高高压液位计）整套仪表包括一次测量筒和二次仪表。
双色电接点液位计突出的优点，能适应锅炉变参数运行，在锅炉起停等变参数运行工况下，仪表均能在控制室内准确地显示水位。
由于它的水位容器截面较大、水柱的温降所引起的冷却误差远比云母（玻璃）水位计小。
电接点液位计的水容器离汽鼓很近、电接点至二次仪表又全是电信号传送、故本仪表不仅时延小，而且无机械传动所产生的变差和刻度误差、不需要进行误差计算和调整，不需要复杂的校验装置，使仪表检修，校验大为简化，电接点液位计构造简单、体积小、并省去了笨重的差压计、传压导管和阀门减少金属消耗量、减轻了工人的检修劳动强度。
制造许可证号码：渝制号。
双色电接点液位计具有工作原理和结构简单、造价低、显示直观、运行可靠、判断和排除故障方便、维修量小等优点。
还可根据用户需要，加装4—20mA信号输出，供用户远传控制。
03、04型测量筒根据30万以上电力机组工况超高压力和临界要求。
对整体密封性能，结构强度等要求更高，因此本结构选择合理的材质，改变了传统的结构，提高了运行中的安全系数。
同时新的结构给安装和维修带来很大方便。
本仪表主要用于监视锅炉汽包水位、高压加热器、低压加热器、除氧器、蒸发器、凝气器、直流锅炉启动分离器和双水内冷发电机水箱等水位测量和其它导电液体的液位测量，但不适用于易燃易爆介质。
目前我厂生产的双色电接点液位计、接点是以超纯氧化铝瓷管作绝缘子的。
一次测量筒共有几个接点、故二次仪表有几个显示点。
另外二次仪表还具有越限报警、满水、缺水保护等性能。
目录1 用途----------------------------------------------------12 型号说明---------------------------------------------------13 结构与原理------------------------------------------------14技术参数-----------------------------------------------35 安装、调试-----------------------------------------------86使用、维修及注意事项------------------------------------127 配件供应------------------------------------------------14 附录：电接点水位计显示值修正曲线-------------------------15 附图1：二次仪表与现场接线示意图（152×76）------------16 附图2：二次仪表与现场接线示意图（152×152）-----------17 订货须知--------------------------------------------------181 用 途DQS □-1.6～32-Y/X （原型号为DQS-76/152、UDZ ，）型电接点水位计，主要用于各种汽包液位的监视及高、低压加热器、除氧器、蒸发器及水箱等的水位测量，并具有报警节点输出等功能。
2型号说明以DQS6-32-19Y 为例：3结构与原理3.1本水位计主要由测量筒体、陶瓷电极、二次仪表等几部分组成。
二次仪表型号：DQS-76型，盘式安装开口尺寸（高mm ×宽mm ）有： 152×76、76×152、152×152；壁挂式仪表尺寸（高mm ×宽mm ×深mm ）264×184×95上述二次仪表均带有4～20mA 输出功能。
目 录1、用途： (1)2、结构及工作原理： (1)3、主要技术参数: (4)4、安装调试： (5)5、使用、维护注意事项： (8)6、配件供应: (8)7、订货须知： (8)1、用途：我公司生产的LHDJ-1.6～32普通型和LHDJ-BC-1.6～32自补偿型电接点。
主要用于各种锅炉汽包、储集器、除氧器、蒸发器、加热器及水箱的水位测量。
其二次仪表具有触点报警输出，可直接参与闭环控制系统和连锁控制系统，增强型二次仪表具有4～20mA变送输出功能。
2、结构及工作原理：2.1 液位计构成电接点式液位计主要由测量筒体、陶瓷电极、二次仪表等几部分构成。
其中普通型见图1，自补偿型见图2 。
2.2、工作原理及特点：2.2.1普通型电接点水位计是利用锅炉水和蒸汽的导电率差异的特性进行液位测量的。
由于液位的变化，部分电极浸于水中，部分置于蒸汽中，在水中的电极对筒体阻抗小，而在蒸汽中的电极对筒体的阻抗大，利用这一特性，就可将非电量的水位转化为电量，送入智能二次仪表，从而实现水位显示、报警输出等功能。
2.2.2自补偿型通常电接点水位计在使用时，由于做了保温，习惯上认为电接点水位计筒体内的水样是接近汽包的。
但是随着这些年发电机组越做越大，汽包内压力、温度越来越高，加上保温达不到预期效果，电接点水位计筒体内的水温就与汽包内的水温产生了差距。
又由于习惯上电接点水位计是不做水位补偿的，这样相比之下，电接点水位计与就地水位计所显示的水位就会有差异，电接点水位计所显示的水位往往会偏低，而且越是大机组，偏差越大。
针对上述现象，自补偿型水位计突破了以往的结构形式，增加了伴热和冷凝装置。
伴热装置的汽源来自汽侧取样管，汽源进入加热管，通过加热管对筒内的水样进行加热，以提高水样的温度。
而冷凝装置所收集的冷凝水由冷凝管输至筒体内不同高度的水样中，这样筒体中就会不断涌现出温度为饱和温度的纯净水，迫使筒体内下部温度稍低、水质相对稍差的水样流出筒体，经过水侧取样管流回汽包。
Attaining the authentication certificate of ISO9001 International Standard QualityDQS SeriesElectrode Water Level GaugeOperation ManualEnglishChangchun Boiler Instrument Program- controlling Equipment Co., Ltd. P .R. ChinaThe Brief Introduction of Corporation The company，Changchun Boiler Instrument Program-controlling Equipment Co., Ltd. is a stock company constituted by main body of Changchun Boiler Instrument General Factory. The factory was built in April, 1980, was the only specific factory to produce the observation instrument with water level (liquid level) for the dynamoelectrode equipment, observation device with object level, industrial TV observation system, the measurement device of water’s flux, the auto-controlled products appointed by the original Mechanic Electron Industrial Ministry. It is the member of China Dynamoelectrode equipment Association. It is the recommended factory to produce the main auxiliary equipment of thermal power by national electrode power company electrode power programming designing institute. It is the appointed factory by national 38 large-scale thermal power group enterprises. It is the cognizance corporation to produce metric instrument and assistant fittings of boiler pressure vessel by government.The corporation is the advanced enterprise with provincial class, high & new technical enterprise of Jilin province, AAA-class enterprise of China enterprises images, AAA-class credit of bank. It won the ISO9001 international qualities standard attestation certificate in October, 1997 and exchanged ISO9001:2000 certificate in 2001.The corporation has been producing the supported products for the thermal power for more than 20 years. At present, the products have five sorts, 38 kinds and 168 specifications. The products are the supported products for national 978 large-scale, middle-scale and small-scale fuel electrode plant and 5 large-scale, middle-scale and small-scale boilermakers in China. The products has been exported with the main frame to nine countries and districts such as Pakistan, Indonesia, Thailand, Bengal, Iraq, Iran and Vietnam. The products have good reputation in home and abroad.Promises of service after sale is to enhance before sale, midst sale, and after sale service, it is carried through the whole course of production’s making, installing, adjusting, and using that providing 24-Hour service, overtaken service and whole course service.Contents1. Application------------------------------------------------------------------12.Model Description-------------------------------------------------------------13. Structure and Principle-----------------------------------------------------14. Technical Parameter-------------------------------------------------------35. Installation and Conditioning----------------------------------------------86. Utilization, Repairing and Notes-----------------------------------------177. Accessories Supplied-----------------------------------------------------20 Appendix --------------------------------------------------------------------21 Attached Drawing1-----------------------------------------------------------22 Attached Drawing2-----------------------------------------------------------23 Notice for Ordering-------------------------------------------------------------241. ApplicationDQS □-1.6～32-Y/X （replaced original model:DQS-76/152、UDZ ）type electrode water level gauge is mainly used in monitoring the water level of various drums and measurement on high and low voltage heaters, generators, evaporators and water tanks etc., and it has the function of output of warning node.2. Model DescriptionFor example: DQS6-32-19Y type.3. Structure and principal3.1 The water level gauge is made up of measuring cylinder, ceramic electrode, secondary instrument etc.The model of secondary meter: DQS-76The cut-off dimension on the panel (Height X width mm):152×76、76×152、152×152、205×76The size of secondary meter mounted on the wall (height X width X depth mm):264×184×95.The secondary meter above has the function of the 4～20mA output.The type of electrode:The electrode without screw thread: DJY2612-115(The seal with the wrap gasket) The electrode without screw thread: DJY2212-115 (The seal with the copper gasket) The electrode with screw thread: DJM1615-115，DJM1615-87 (The seal with the copper gasket)3.2 The instruments adopts the customary marks of heat engineering, that is the double-color beam combined by red steam and green water and the LED, which makes it possible to view the positions of the steam and water. 3.3 The diagram of the structural principle is shown in Fig.1 .Y19326DQS 电极形式：压入式为Y ，旋入式为X 测点数量：19个公称压力：32MPa连接形式：焊接为6，法兰为4产品类别：电接点水位计① measured vessels ② the field ③ measuring cylinder ④ electrode ⑤ cable ⑥ blow-down valve ⑦ electrodeity controlling room⑧ secondary instrument ⑨ display of the water level ⑩ Protective interlocking outputFig.1 The structural principle diagram3.4 Operational principles and FeaturesThis water level gauge measures according to the different features of the conductivity of water and steam in the boiler. With the change of liquid level, part of the electrode is dipped into the water, and part of the electrode is dipped into the steam, while the electrode in the water of the boiler has less impedance to the cylinder and the electrode in the steam of the boiler has more impedance to the cylinder. According to these features, the non-electrodeity water level can be converted into electrodeity, delivered to the secondary instrument, thus realizing the display of the water level and warning output.The double-color beam is used in the secondary instrument for the displaying of water level. All parameter uses digital setup. The setting range of the level is -9999～+9999 and the quantity of electrode is 5~40, The seven channels can be at any of the height of the on-line program with lower warning output. All the parameter can be set up on-line and can store the memory when the electrode is lost. So it is applicable for the electrode contact measuring cylinders with the warning with water level lower than 40 points and 7 channels (including the cylinders manufactured by other factories).For the requirements that the alarm channel is more than 7 channels, the user need purchase the remote display meter additional, it has the 8 channels alarming and can be connected with the secondary meter, the quantity of the connected the secondary容器水显位示就地集控室二次仪表测量筒电极电缆排污阀联锁保护输出meter is not limited.The meter can be used for all kinds of the water status on different area. It can measure availably the chlorine water with the high conductivity to the hydroxybenzene liquid with super-low conductivity; the water conductivity can be to 10M ohm. It is applicable for various water resistances in different regions, offering great convenience to the field application.The secondary instrument has two output channel of 4～20mA, applicable for the field control and connected with DCS system and one channel of RS485 digital signals.At the same time, making use of the high-input features of the impedance, only micro current in the signal input loop can run through the electrode, and reduce to the lowest limit of the chemical corrosion produced by the measured liquid. So, the utilization of the instrument can prolong the life of electrode. In addition，the secondary meter can be used for the monitoring of water level of various drums in different pressure and different water.4. Technical parameter4.1 The technical parameter for measuring cylinders4.1.1The structural diagram of the measuring cylinder is shown in Fig.3.1. Measuring cylinder2.Steam pipe3.Electrode4.The cover of electrode5. Electrode support seat6. Water pipe7. Blow-down pipeFig.3: The structural diagram of the measuring cylinder4.1.2 The performance parameter and outline dimension of measuring cylinders is to see sheet 1.Sheet 1 the performance parameter and outline dimension of measuring cylinders4.1.3The position of electrode distributing is to see the sheet 2.Sheet2 The position of electrode distributing for measuring cylinders 4.2The technical parameter of the secondary meter 4.2.1The ambient working conditions:The ambient temperature: -20℃～+50℃;The relative humidity: < 80%, without condensation.ModelDQS □-1.6～32-□Y/XNominal Pressure (MPa) 1.6 2.5 4.0 6.4 10 16 25 32 Working Pressure (MPa) ≤1.01.62.5 4.06.411.5 15.5 21.5 Equalizing value (h=H △-h) 0255070Working Temp. ()℃Saturation steam Temp.Flange （4）Weld （6）PN1.6PN2.5 PN4.0PN6.4PN10DN25DN20JB/T82.2-94Connect SizeJB/T81-94B(Concave)d1×S1(mm)/Material Ø38×5 /20GBlowdown Pipe standard d2×S2(mm)/MaterialØ28×4 /20G Body Spec. D ×S(mm)/Material Ø89×4 /20GØ89×14 /20GØ102×20 /20GElectrode form□without screw thread （Y ） □with screw thread （X ） （selected by user ）Cut-off size of secondary Meter (height × width ) mm□152×76 □76×152 □152×152 □205×76（The size above can be select by user, if it is not be selected, thesecondary meter should be 152X76.）C-C (mm)440、600、670、800，If the C-C value above is different with theuser, we can fabricate according to the requirements of user.When ordering, refer to the content in sheet above and fill in the requirements. (The Equalizing value should be made with the local bi-color gauge at the same time.)C-C Quantity of electrode Electrode position distributionAlarm electrode440 150，±15，±30，±50，±75，±100，±150，±200 600 17 0，±15，±30，±50，±75，±100，±150，±200，±250 670 19 0，±15，±30，±50，±75，±100，±150，±200，±250，±300 800 190，±25，±50，±75，±100，±150，±200，±250，±300，±350≥100019pcs 、24 pcs 、32pcs 。
目录1．概述 2 2．技术特性 3 3．工作原理 7 4．仪表结构 8 5．使用方法 9 6．仪表成套性14一、概述UDZ—（SX)-02S型,UDZ—（SX）—01S型双色电接点液位计采用红绿两组发光管在显示中模拟水（绿)与汽（红），明显指示水位在容器中的位置，(01S型为中低压液位计,02S型为高压液位计，03S型为超高压液位计，04S型为超高高压液位计）整套仪表包括一次测量筒和二次仪表。
双色电接点液位计突出的优点,能适应锅炉变参数运行，在锅炉起停等变参数运行工况下,仪表均能在控制室内准确地显示水位。
由于它的水位容器截面较大、水柱的温降所引起的冷却误差远比云母（玻璃）水位计小。
电接点液位计的水容器离汽鼓很近、电接点至二次仪表又全是电信号传送、故本仪表不仅时延小，而且无机械传动所产生的变差和刻度误差、不需要进行误差计算和调整，不需要复杂的校验装置，使仪表检修,校验大为简化,电接点液位计构造简单、体积小、并省去了笨重的差压计、传压导管和阀门减少金属消耗量、减轻了工人的检修劳动强度.制造许可证号码：渝制00000677号。
双色电接点液位计具有工作原理和结构简单、造价低、显示直观、运行可靠、判断和排除故障方便、维修量小等优点。
还可根据用户需要，加装4—20mA信号输出,供用户远传控制。
03、04型测量筒根据30万以上电力机组工况超高压力和临界要求。
对整体密封性能，结构强度等要求更高，因此本结构选择合理的材质，改变了传统的结构，提高了运行中的安全系数。
同时新的结构给安装和维修带来很大方便。
本仪表主要用于监视锅炉汽包水位、高压加热器、低压加热器、除氧器、蒸发器、凝气器、直流锅炉启动分离器和双水内冷发电机水箱等水位测量和其它导电液体的液位测量，但不适用于易燃易爆介质。
目前我厂生产的双色电接点液位计、接点是以超纯氧化铝瓷管作绝缘子的.一次测量筒共有几个接点、故二次仪表有几个显示点.另外二次仪表还具有越限报警、满水、缺水保护等性能。
率先通过ISO9001国际质量体系认证UDZ——191A型智能电接点双色水位计使用说明书铁岭铁光仪器仪表有限责任公司TIE LING TIE GUANG INSTRUMENT&APPARATUS CO．，LTD一、产品简介UDZ-191A型智能电接点双色水位计是我公司研制的智能型仪表，由测量筒和二次表配套组成，测量筒上的电接点安装位置与二次表上的发光二极管相对应，二次表在控制室内显示水位状态，并在水位异常时进行声光报警和连锁控制。
该仪表广泛用于锅炉汽包、水箱等各种不同压力、温度的水容器上。
该二次表采用了单片机和集成电路，可进行智能分析和判断，具有性能稳定、工作可靠、维修方便等优点。
二、主要功能１、数码管和发光二极管两种显示方式。
醒目直观的显示水、汽位置，发光二极管显示水相为绿色，汽相为红色，数码管显示的水位数值与发光二极管显示的水位刻度读数一致。
２、能测量出各电极当前阻值（单位KΩ）。
３、能在各种水质环境中工作，根据测得的水、汽阻值设定相应的临界值。
４、有开机自检功能，可自动检测面板上发光二极管和数码管的好坏。
５、常用仪表可设六点上、下限报警，上限为高I、高II、高III，下限为低I 、低II、低III，水位超限时，面板上同时声光报警。
继电器均为常开触点输出供外接使用。
６、有4－20mA信号输出。
７、采取了抗干扰措施，能克服线路多，传输距离长带来的各种干扰。
８、有自充电备用电源，可在220V电源断电时，自动维持仪表正常显示液位（用户可选项，选用请在合同中注明）。
三、技术参数１、工作电压：220V+22V、50Hz 。
２、二次表工作环境温度：-10~45℃，相对湿度≤85% 。
３、继电器输出结点容量：220V、3A 。
４、整机功率：10W 。
５、二次表开孔尺寸：76mm×151mm 。
６、工作时间：连续运行。
四、测量筒的结构和功能１、工作压力：0～22MPa２、工作温度：0～540℃３、测量筒中心距:670mm或按用户要求制造４、测点位置：0，+15，+30，+50，+75，+100，+150，+200，+250,+300或按用户要求配置。
