施工平面图详解

施工总平面图
路线起点
路线终点
项目经理部各施工队
项目经理部平面图示意图
油库
浴室
宿舍
办公室
厕所
仓库宿舍
宿
宿舍宿舍
宿舍停车场
厕所
仓库
浴室
会议室中心试验
室
技术部
宿舍
宿
办公室
食堂
养生室
宿舍
设备停放区
门卫
机动车
施工队驻地平面图
拌和站平面位置示意图
食堂
拌合站
电工场宿舍
宿舍宿舍厕所
办公室
宿舍
料场
消防设施
消防设施
消防设施
消防设施
施工总平面图文字说明：
①项目经理部：项目经理部内绿化、美化措施到位，配备电话、传真，可上网的电脑等设施，区内应建水泥砼路面的停车场，满足
停放要求。

②拌和站预制场：搭建临时住房，内含所有人员生活居住用房、管理人员办公用房料场、工具材料储放工棚等。

③施工队驻地：搭建临时住房，内含所有人员生活居住用房、管理人员办公用房、料场、工具材料储放工棚等。

④桥涵施工队：驻地包括生活区、办公区、材料工具棚、水泥混凝土拌和机等。

⑤施工便道建设为了响应业主要求，并满足自身运输要求及与其他标段协同合作，在主线左侧全部设置便道。

便道路面宽3m，并设错车道。

施工平面布置图说明在建筑施工过程中，施工平面布置图是一个关键的环节，它对整个工程的施工流程、现场管理、安全防范以及施工效率有着重大的影响。

下面，我们将对施工平面布置图进行详细的说明。

一、施工平面布置图的目的和意义施工平面布置图是施工现场布置的依据，其目的是为了指导施工现场的各项活动，确保施工流程的顺畅、安全和高效。

通过合理的施工平面布置，可以减少各工种之间的相互干扰，减少材料的重复搬运，提高工作效率，同时也能保障施工人员的安全。

二、施工平面布置图的内容施工平面布置图主要包括以下内容：1、施工区域的划分：将施工现场划分为不同的区域，如材料堆放区、机械设备区、办公区、生活区等。

2、交通道路的规划：规划好施工现场的交通道路，确保车辆和人员的安全通行。

3、安全设施的布置：根据施工需要，布置好安全设施，如消防设施、安全警示标志等。

4、施工顺序的安排：根据施工进度计划，合理安排各工种的施工顺序。

5、环境保护措施：针对施工过程中的环境污染问题，采取相应的环境保护措施。

三、施工平面布置图的注意事项在绘制施工平面布置图时，需要注意以下几点：1、要根据施工现场的实际情况进行绘制，确保图中的内容真实、准确。

2、要考虑到各工种之间的相互影响，避免相互干扰。

3、要考虑到安全因素，确保施工现场的安全。

4、要考虑到环境保护因素，减少施工对环境的影响。

四、总结施工平面布置图是建筑施工过程中不可或缺的一部分，它对整个工程的施工流程、现场管理、安全防范以及施工效率有着重大的影响。

因此，在绘制施工平面布置图时，必须认真考虑各种因素，确保图中的内容真实、准确、完整，为施工现场的管理和施工提供有效的指导。

施工总平面布置图在建筑设计和施工的过程中，总平面布置图是一个重要的环节。

它是对整个施工项目的全面规划和安排，涉及到施工场地、施工道路、施工设备、施工材料以及人员活动等各个方面。

总平面布置图的精心设计，不仅可以提高施工效率，降低成本，还可以保障施工过程的安全。

施工总平面图说明一、概述施工总平面图是施工组织设计的重要组成部分，它提供了关于施工现场的全面布局和规划，包括施工设备、材料储存、运输和加工设施、临时建筑以及工作人员的生活和娱乐设施等。

它不仅为施工团队提供了一个明确的指导，同时也为施工期间的管理和协调提供了基础。

二、主要元素和解释1、施工设备：在施工总平面图中，各种施工设备，如挖掘机、起重机、压路机等，都会以图例的形式详细标注。

这些设备的布置位置和运行路线都应合理规划，以最大限度地减少交叉作业和提高施工效率。

2、材料储存和加工设施：施工材料和半成品的储存和加工设施也应明确标注。

这些设施应靠近使用地点，以减少材料运输距离和提高工作效率。

同时，材料储存应考虑到防盗、防火等安全因素。

3、临时建筑：施工现场的临时建筑，如办公室、休息室、仓库等，也应明确标注。

这些建筑的位置应考虑到员工的生活和工作的便利性。

4、交通和运输：施工总平面图中应明确标注出场内外的交通路线和运输方式。

包括车辆的进出路线、停车区域等，以确保施工期间交通流畅，避免因交通问题影响施工进度。

5、安全设施：施工现场的安全设施，如消防器材、急救箱等，应按照相关规定在图中标注。

同时，还应规划出紧急疏散通道和集合点，以应对可能出现的紧急情况。

三、设计原则和方法设计施工总平面图时应遵循以下原则：要符合施工组织设计的总体要求，保证各项施工活动的顺利进行；要合理利用场地，提高空间利用率；再次，要符合环保和安全要求，减少对环境的影响；要经济合理，降低施工成本。

在设计过程中，可以采用以下方法：进行详细的现场调查，了解现场的地形、地貌、交通等条件；根据调查结果进行初步规划，确定主要设备的布置位置和运行路线；再次，进行详细的设计和规划，确保各元素之间的协调性和合理性；进行审查和修改，确保设计符合要求。

四、实施和管理在实施过程中，应严格按照施工总平面图进行施工活动。

任何更改都应经过严格的审批程序。

同时，应加强现场管理，确保各项设施的使用符合规定，保证施工现场的安全和秩序。

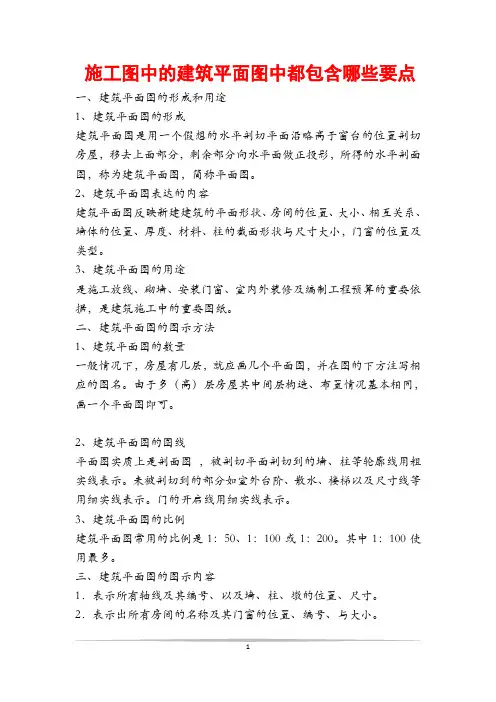

施工图中的建筑平面图中都包含哪些要点一、建筑平面图的形成和用途1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。

2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。

3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。

二、建筑平面图的图示方法1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。

由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。

2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。

未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。

门的开启线用细实线表示。

3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。

其中1：100使用最多。

三、建筑平面图的图示内容1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。

2．表示出所有房间的名称及其门窗的位置、编号、与大小。

3．注出室内外的有关尺寸及室内楼地面的标高。

4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。

5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。

6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。

7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。

8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。

10．底层平面图左下方或右下方画出指北针。

11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。

施工总平面图布置图及说明第一节施工总平面布置第一小节施工平面布置是施工组织设计的主要组成部分, 它是按照施工部署、施工方案和施工总进度的要求, 将施工现场的道路交通、仓库、材料堆场、搅拌站、材料加工厂、临时房屋、临时水、电管线、生产和生活设施的合理布置, 以图纸形式表现出来, 从而正确处理施工期间所需临时设施和永久建筑、拟建建筑物之间的空间关系, 以指导现场进行有组织、有计划的施工, 是布置施工现场的依据。

施工平面图设计的优劣直接影响到施工进度、生产效率和经济效益。

第二小节施工总平面图的设计依据施工平面图编制前应充分了解建筑总平面图和施工现场地形图, 要踏勘施工现场了解现有水源、电源、场地大小和可利用的房屋等情况, 根据调查得来的资料进行施工组织设计的编制, 经过精心的计算并遵照国家和地方的有关规定编制施工平面图。

其设计依据如下:1.招标文件及承包合同文件。

2.各种资料, 可以分为建设地区的原始资料和设计资料两类。

⑴建设地区的原始资料:①自然条件调查资料, 用来解决当地自然条件引起的相关问题。

如水文、地质条件的调查资料, 用于布置降水措施的选择, 降水观测点的选择；气候、风向的资料, 用于确定易燃、易爆及其他危险源设施布置等。

②建设地域的竖向设计资料和土方平衡图。

用来解决水、电管线的布置和土方的填挖及弃土、取土位置。

③建设单位及工地内可供工人临时居住的房屋、场地、加工设备及生活设施。

用来决定临时建筑及设施所需面积及其空间位置。

⑵设计资料:①总平面图, 用来正确确定临时建筑及其他设施的位置, 以及修建工地运输道路和解决排水等所需的资料；②地下、地上管道位置, 用来决定原有管道的利用或拆除、新管线的敷设及各管道与其他工程的关系, 并注意不能在拟建管道的位置上搭设临时建筑。

3、建设项目的工程概况、施工准备、部署和主要工程施工方案、施工总进度计划, 以便了解各施工阶段情况, 合理规划施工场地。

4、各种建筑材料、构件、加工品、施工机械和运输工具需要量一览表, 以便规划工地内部的储放场地和运输线路。

施工总平面图说明1、施工总平面图根据XXX高等专科学校提供新校区总平面规划图及新校区教学楼02施工图绘制。

2、临时设施分布如下：1#搅拌站，2#搅拌站为半封闭式机房，建筑面积各为50平方米，承重墙采用240砖墙，顶盖为石棉瓦，砼地面。

水泥库1#、2#各为50平方米，240砖墙围护，C型钢檩条，0.5mm厚彩钢瓦屋面，地面为水泥砂浆可防潮层。

脚手架堆放区设扣件临时库房一座，建筑面积18平方米，采用钢管结构，石棉瓦屋面，墙体为彩钢围墙板。

模板加工区设电锯，电铇机棚一座，建筑面积6m×12m=72平方米，采用脚手架管搭设，石棉瓦屋面，砼地面。

钢筋加工区设钢筋切断机，钢筋弯曲机，电焊机棚一座，建筑面积6m×12m=72平方米，采用脚手架管搭设，石棉瓦屋面，砼地面。

机修车间24平方米，库房48平方米，采用240转墙围护，石棉瓦屋面，铺砖地面。

砂、石场地均采用370砖墙1米高，前面场口，砼地面。

构件堆放区为素土夯实地面。

3、施工入口北侧划分生活区，与施工区采用240花墙隔音，墙高900mm，水泥砂浆压顶，压顶上摆放花盆美化环境，生活办公区，临时建筑采用240砖墙砌筑，保温彩钢屋面，塑料扣板吊顶，办公、警卫、图书、娱乐、宿舍吊顶高度为2.5m食堂吊顶高度为3.3m办公室地面为地板砖镶贴，其余均为水泥砂浆地面，木制门0.9m×2m，塑钢窗1.8m×1.5m。

临建±0.00高出自然地坪0.3m，内外墙抹水泥砂浆，厨房为1.8m内墙砖墙裙，外墙刷黄色外墙涂料，内墙刷白色内墙涂料，生活区前铺满长×4m宽平铺红砖地面，图书室前设宣传栏，读报栏一处。

各建筑面积如下：办公室50平方米，警卫室15平方米、图书娱乐室54平方米，宿舍五间各36平方米。

食堂操作间36平方米，食堂仓库18平方米。

4、施工场区围墙采用240×370砖柱，高2米，间距4.8米，柱间定型彩钢板封闭，施工入口采用600×600大门砖柱，高6米，上方设置承包方名称灯箱一座，大门柱外侧悬挂“安全生产创精品工程，文明施工创企业效益”坚牌标语。

----------------------------------------------------------------------------------------------------------------------------------------------施工组织—施工总平面图施工总平面图是拟建项目施工场地的总布置图。

它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

一、施工总平面图设计的内容(一)建设项目施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。

(二)一切为全工地施工服务的临时设施的布置位置，包括:（1）施工用地范围，施工用的各种道路;(2)加工厂、制备站及有关机械的位置;(3)各种建筑材料、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置;(4）行政管理房、宿舍、文化生活福利建筑等;（5）水源、电源、变压器位置，临时给排水管线和供电、动力设施；(6)机械站、车库位置;（7)一切安全、消防设施位置。

（三)永久性测量放线标桩位置许多规模巨大的建筑项目，其建设工期往往很长。

随着工程的进展，施工现场的面貌将不断改变。

在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况，及时对施工总平面图进行调整和修正，以便符合不同时期的需要。

二、施工总平面图设计的原则（1)尽量减少施工用地，少占农田，使平面布置紧凑合理。

(2)合理组织运输，减少运输费用，保证运输方便通畅.(3)施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。

（4）充分利用各种永久性建筑物、构筑物和原有设施为施工服务,降低临时设施的费用。

（5）各种生产生活设施应便于工人的生产生活.(6）满足安全防火、劳动保护的要求。
