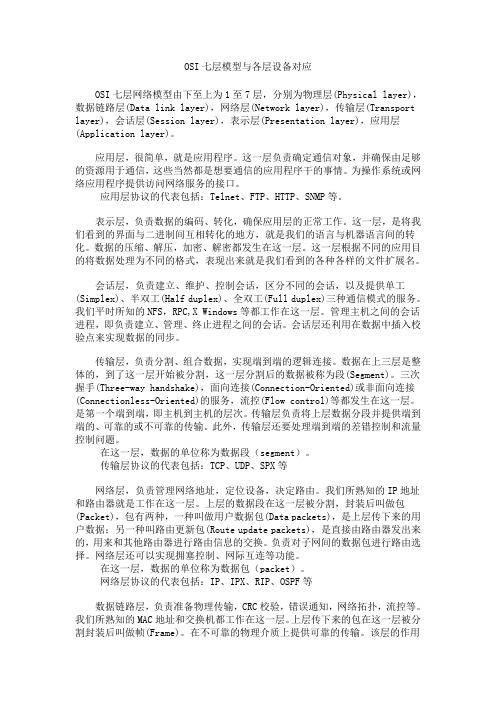

OSI七层模型与各层设备对应OSI七层网络模型由下至上为1至7层，分别为物理层(Physical layer)，数据链路层(Data link layer)，网络层(Network layer)，传输层(Transport layer)，会话层(Session layer)，表示层(Presentation layer)，应用层(Application layer)。
应用层，很简单，就是应用程序。
这一层负责确定通信对象，并确保由足够的资源用于通信，这些当然都是想要通信的应用程序干的事情。
为操作系统或网络应用程序提供访问网络服务的接口。
应用层协议的代表包括：Telnet、FTP、HTTP、SNMP等。
表示层，负责数据的编码、转化，确保应用层的正常工作。
这一层，是将我们看到的界面与二进制间互相转化的地方，就是我们的语言与机器语言间的转化。
数据的压缩、解压，加密、解密都发生在这一层。
这一层根据不同的应用目的将数据处理为不同的格式，表现出来就是我们看到的各种各样的文件扩展名。
会话层，负责建立、维护、控制会话，区分不同的会话，以及提供单工(Simplex)、半双工(Half duplex)、全双工(Full duplex)三种通信模式的服务。
我们平时所知的NFS，RPC,X Windows等都工作在这一层。
管理主机之间的会话进程，即负责建立、管理、终止进程之间的会话。
会话层还利用在数据中插入校验点来实现数据的同步。
传输层，负责分割、组合数据，实现端到端的逻辑连接。
数据在上三层是整体的，到了这一层开始被分割，这一层分割后的数据被称为段(Segment)。
三次握手(Three-way handshake)，面向连接(Connection-Oriented)或非面向连接(Connectionless-Oriented)的服务，流控(Flow control)等都发生在这一层。
是第一个端到端，即主机到主机的层次。
常见的网络设备1、中继器repeater：定义:中继器是网络物理层上面的连接设备。
功能:中继器是一种解决信号传输过程中放大信号的设备,它是网络物理层的一种介质连接设备.由于信号在网络传输介质中有衰减和噪声,使有用的数据信号变得越来越弱，为了保证有用数据的完整性，并在一定范围内传送，要用中继器把接收到的弱信号放大以保持与原数据相同.使用中继器就可以使信号传送到更远的距离。
优点：1.过滤通信量中继器接收一个子网的报文，只有当报文是发送给中继器所连的另一个子网时，中继器才转发,否则不转发。
2.扩大了通信距离，但代价是增加了一些存储转发延时。
3.增加了节点的最大数目。
4.各个网段可使用不同的通信速率.5.提高了可靠性。
当网络出现故障时，一般只影响个别网段。
6.性能得到改善。
缺点：1.由于中继器对接收的帧要先存储后转发，增加了延时.2.ＣＡＮ总线的ＭＡＣ子层并没有流量控制功能.当网络上的负荷很重时，可能因中继器中缓冲区的存储空间不够而发生溢出，以致产生帧丢失的现象（３）中继器若出现故障，对相邻两个子网的工作都将产生影响。
2、集线器hub：定义：作为网络中枢连接各类节点，以形成星状结构的一种网络设备。
作用：集线器虽然连接多个主机，但不是交换设备,它面对的是以太网的帧，它的工作就是在一个端口收到的以太网的帧，向其他的所有端口进行广播（也有可能进行链路层的纠错).只有集线器的连接，只能是一个局域网段,而且集线器的进出口是没有区别的.优点：在不计较网络成本的情况下面，网络内所有的设备都用路由器可以让网络响应时间和利用率达到最高.缺点:1.共享宽带，单通道传输数据,当上下大量传输数据时，可能会出现塞车，所以交大网络中,不能单独用集线器,局限于十台计算机以内。
2.它也不具备交换机所具有的MAC地址表,所以它发送数据时都是没有针对性的，而是采用广播方式发送。
也就是说当它要向某节点发送数据时，不是直接把数据发送到目的节点，而是把数据包发送到与集线器相连的所有节点。
简述物理层的作用和设备
物理层是计算机网络中的第一层，主要负责传输原始比特流，即
二进制数据流。
物理层定义了比特流的电气、机械、功能和规程特性，是数据通信的物理媒介。
物理层使用的传输介质包括铜线、光纤、无
线电波等。
在物理层上使用的设备包括：
1. 媒体转换器：用于将一种媒体类型转换为另一种媒体类型，
如将光纤信号转换为铜线信号。
2. 集线器：用于将多个设备连接在一起，实现同一网络内的通信。
3. 网络适配器：用于连接计算机和物理介质，将比特流转换为
电气或光学信号。
4. 中继器：用于放大信号，扩大信号覆盖范围，延长传输距离。
5. 反射器：用于检测网络连接是否正常，发现故障并定位故障
位置。
总之，物理层提供了数据传输的基础，确保比特流能够稳定可靠
地传输，并且与其他层协同工作，构成完整的计算机网络系统。
常见的⼯作于物理层的设备有哪些 物理层是计算机⽹络OSI模型中最低的⼀层。
你知道常见⼯作在物理层的设备有哪些吗?下⾯店铺给你分享常见的⼯作于物理层的设备，欢迎阅读。
常见的物理层设备 ⽹卡 光纤 CAT-5线 RJ-45接头 集线器有整波作⽤。
Repeater加强信号。
串⼝ 并⼝ 物理层的主要功能 物理层要解决的主要问题： (1)物理层要尽可能地屏蔽掉物理设备和传输媒体，通信⼿段的不同，使数据链路层感觉不到这些差异，只考虑完成本层的协议和服务。
(2)给其服务⽤户(数据链路层)在⼀条物理的传输媒体上传送和接收⽐特流(⼀般为串⾏按顺序传输的⽐特流)的能⼒，为此，物理层应该解决物理连接的建⽴、维持和释放问题。
(3)在两个相邻系统之间唯⼀地标识数据电路。
[2] 物理层主要功能：为数据端设备提供传送数据通路、传输数据。
1.为数据端设备提供传送数据的通路，数据通路可以是⼀个物理媒体，也可以是多个物理媒体连接⽽成。
⼀次完整的数据传输，包括激活物理连接，传送数据，终⽌物理连接。
所谓激活，就是不管有多少物理媒体参与，都要在通信的两个数据终端设备间连接起来，形成⼀条通路。
2.传输数据，物理层要形成适合数据传输需要的实体，为数据传送服务。
⼀是要保证数据能在其上正确通过，⼆是要提供⾜够的带宽(带宽是指每秒钟内能通过的⽐特(BIT)数)，以减少信道上的拥塞。
传输数据的⽅式能满⾜点到点，⼀点到多点，串⾏或并⾏，半双⼯或全双⼯，同步或异步传输的需要。
3. 完成物理层的⼀些管理⼯作。
物理层接⼝协议 电话⽹络modems-V。
92 IRDA物理层 USB物理层 EIARS-232，EIA-422，EIA-423，RS-449，RS-485 Ethernet physical layerIncluding10BASE-T，10BASE2，10BASE5，100BASE-TX，100BASE-FX。
100BASE-T，1000BASE-T，1000BASE-SX还有其他类型 Varieties of802。
OSI七层模型与各层设备对应OSI七层网络模型由下至上为1至7层，分别为物理层(Physical layer)，数据链路层(Data link layer)，网络层(Network layer)，传输层(Transport layer)，会话层(Session layer)，表示层(Presentation layer)，应用层(Application layer)。
应用层，很简单，就是应用程序。
这一层负责确定通信对象，并确保由足够的资源用于通信，这些当然都是想要通信的应用程序干的事情。
为操作系统或网络应用程序提供访问网络服务的接口。
应用层协议的代表包括：Telnet、FTP、HTTP、SNMP等。
表示层，负责数据的编码、转化，确保应用层的正常工作。
这一层，是将我们看到的界面与二进制间互相转化的地方，就是我们的语言与机器语言间的转化。
数据的压缩、解压，加密、解密都发生在这一层。
这一层根据不同的应用目的将数据处理为不同的格式，表现出来就是我们看到的各种各样的文件扩展名。
会话层，负责建立、维护、控制会话，区分不同的会话，以及提供单工(Simplex)、半双工(Half duplex)、全双工(Full duplex)三种通信模式的服务。
我们平时所知的NFS，RPC,X Windows等都工作在这一层。
管理主机之间的会话进程，即负责建立、管理、终止进程之间的会话。
会话层还利用在数据中插入校验点来实现数据的同步。
传输层，负责分割、组合数据，实现端到端的逻辑连接。
数据在上三层是整体的，到了这一层开始被分割，这一层分割后的数据被称为段(Segment)。
三次握手(Three-way handshake)，面向连接(Connection-Oriented)或非面向连接(Connectionless-Oriented)的服务，流控(Flow control)等都发生在这一层。
是第一个端到端，即主机到主机的层次。
网络互连的层次和各层次连接使用的设备网络互联是指：网络在物理上的连接,两个网络之间至少有一条在物理上连接的线路,它为两个网络的数据交换提供了物资基础和可能性,但并不能保证两个网络一定能够进行数据交换,这要取决于两个网络的通信协议是不是相互兼容。
网络互连的层次有：物理层、数据链路层、网络层、传输层及其以上高层。
网络互连的设备主要有：集线器，中继器，交换机，网桥，路由器等。
1.路由器（Router）：是用于连接多个逻辑上分开的网络，它能将不同网络之间的数据信息进行“翻译”，以使它们能够相互“读”懂对方的数据，从而构成一个更大的网络。
逻辑网络是指一个单独的网络或一个子网。
当数据从一个子网传输到另一个子网时，可通过路由器来完成。
因此，路由器具有判断网络地址和选择路径的功能，它能在多网络互联环境中建立灵活的连接，可用完全不同的数据分组和介质访问方法连接各种子网。
路由器是属于网络应用层的一种互联设备，只接收源站或其他路由器的信息，提供网络间的分组转发功能，它不关心各子网使用的硬件设备，但要求运行与网络层协议相一致的软件。
2．网关（Gateway）：是连接两个协议差别很大的计算机网络时使用的设备（通常由软件实现）。
它可以将具有不同体系结构的计算机网络连接在一起。
网关是网络连接设备的重要组成部分，它不仅具有路由的功能，而且能在两个不同的协议集之间进行转换，从而使不同的网络之间进行互联。
3.集线器（HUB）：属于数据通信系统中的基础设备，它和双绞线等传输介质一样，是一种不需任何软件支持或只需很少管理软件管理的硬件设备。
它被广泛应用到各种场合。
集线器工作在局域网(LAN)环境，像网卡一样，应用于OSI参考模型第一层，因此又被称为物理层设备。
集线器内部采用了电器互联，当维护LAN的环境是逻辑总线或环型结构时，完全可以用集线器建立一个物理上的星型或树型网络结构。
在这方面，集线器所起的作用相当于多端口的中继器。
其实，集线器实际上就是中继器的一种，其区别仅在于集线器能够提供更多的端口服务，所以集线器又叫多口中继器。

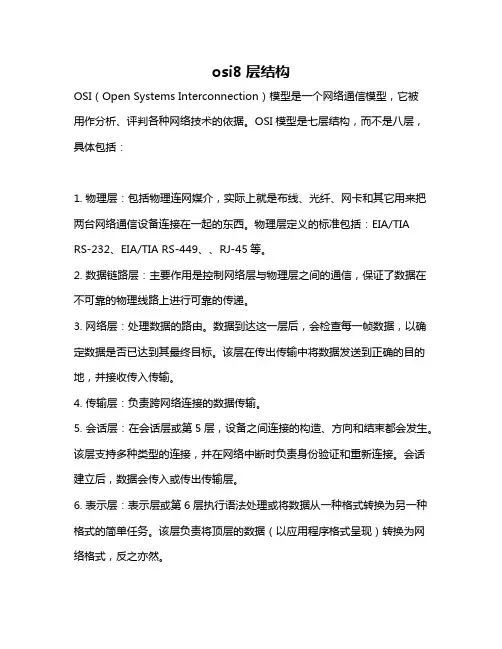

osi8层结构
OSI（Open Systems Interconnection）模型是一个网络通信模型，它被
用作分析、评判各种网络技术的依据。
OSI模型是七层结构，而不是八层，具体包括：
1. 物理层：包括物理连网媒介，实际上就是布线、光纤、网卡和其它用来把两台网络通信设备连接在一起的东西。
物理层定义的标准包括：EIA/TIA
RS-232、EIA/TIA RS-449、、RJ-45等。
2. 数据链路层：主要作用是控制网络层与物理层之间的通信，保证了数据在不可靠的物理线路上进行可靠的传递。
3. 网络层：处理数据的路由。
数据到达这一层后，会检查每一帧数据，以确定数据是否已达到其最终目标。
该层在传出传输中将数据发送到正确的目的地，并接收传入传输。
4. 传输层：负责跨网络连接的数据传输。
5. 会话层：在会话层或第5层，设备之间连接的构造、方向和结束都会发生。
该层支持多种类型的连接，并在网络中断时负责身份验证和重新连接。
会话建立后，数据会传入或传出传输层。
6. 表示层：表示层或第6层执行语法处理或将数据从一种格式转换为另一种格式的简单任务。
该层负责将顶层的数据（以应用程序格式呈现）转换为网络格式，反之亦然。
7. 应用层：顶层是应用程序层或第7层。
以上内容仅供参考，如需更多信息，建议查阅计算机科学专业相关书籍或咨询专业人士。
中继器、集线器、交换机、⽹桥和路由器分别对应于哪⼀层？我们⾸先要详细分析各个设备的作⽤：⼀、中继器中继器（Repeater）⼯作于OSI的第⼀层（物理层），中继器是最简单的⽹络互联设备，连接同⼀个⽹络的两个或多个⽹段，主要完成物理层的功能，负责在两个⽹络节点的物理层上按位传递信息，完成信号的复制、调整和放⼤功能，以此从⽽增加信号传输的距离，延长⽹络的长度和覆盖区域，⽀持远距离的通信。
⼀般来说，中继器两端的⽹络部分是⽹段，⽽不是⼦⽹。
中继器只将任何电缆段上的数据发送到另⼀段电缆上，并不管数据中是否有错误数据或不适于⽹段的数据。
⼤家最常接触的是⽹络中继器，在通讯上还有微波中继器、激光中继器、红外中继器等等，机理类似，触类旁通。
⼆、集线器集线器也称HUB，⼯作在OSI七层结构的第⼀层物理层，属于共享型设备，接收数据⼴播发出，在局域⽹内⼀般都是星型连接拓扑结构，所有的⼯作站都连接到集线器上。
由于集线器的带宽共享特性导致⽹络利⽤效率极低，⼀般在⼤中型的⽹络中不会使⽤到集线器。
现在的集线器基本都是全双⼯模式，市⾯上常见的集线器传输速率普遍都为100Mbps。
集线器就是将⽹线集中到⼀起的机器，也就是多台主机和设备的连接器。
集线器的主要功能是对接收到的信号进⾏同步整形放⼤，以扩⼤⽹络的传输距离，是中继器的⼀种形式，区别在于集线器能够提供多端⼝服务，也称为多⼝中继器。
集线器在OSI/RM中的物理层。
集线器的基本功能是信息分发，它把⼀个端⼝接收的所有信号向所有端⼝分发出去。
⼀些集线器在分发之前将弱信号重新⽣成，⼀些集线器整理信号的时序以提供所有端⼝间的同步数据通信。
集线器实际就是⼀种多端⼝的中继器。
集线器⼀般有4、8、16、24、32等数量的RJ45接⼝，通过这些接⼝，集线器便能为相应数量的电脑完成“中继”功能（将已经衰减得不完整的信号经过整理，重新产⽣出完整的信号再继续传送）。
由于它在⽹络中处于⼀种“中⼼”位置，因此集线器也叫做“HUB”。
