认识常用网络设备

实训1 认识校园网结构和网络设备一、实训目的1、整体认识网络设备，了解各种设备的用途；2、通过参观网管，了解校园网的拓扑结构。

二、实训设备网管室所有网络设备设施。

三、背景知识（一）网络服务器服务器运行网络操作系统，是整个网络系统的核心，它为网络用户提供服务并管理整个网络。

随着局域网络功能的不断增强，根据服务器在网络中所承担的任务和所提供的功能不同把服务器分为：文件服务器、打印服务器和通信服务器。

文件服务器能将大量的磁盘存贮区划分给网络上的合法用户使用，接收客户机提出的数据处理和文件存取请求；打印服务器接收客户机提出的打印要求，及时完成相应的打印服务；通信服务器负责局域网与局域网之间的通信连接功能。

一般在局域网中最常用的是文件服务器。

在整个网络中，服务器的工作量通常是普通工作站的几倍甚至几十倍。

（二）工作站工作站又称客户机，是用户和网络的接口设备，用户通过它可以与网络交换信息，共享网络资源。

当一台计算机连接到局域网上时，这台计算机就成为局域网的一个客户机。

客户机与服务器不同，服务器是为网络上许多网络用户提供服务以共享它的资源，而客户机仅对操作该客户机的用户提供服务。

客户机通过网卡、通信介质以及通信设备连接到网络服务器。

例如有些被称为无盘工作站的计算机没有它自已的磁盘驱动器，这样的客户机必须完全依赖于局域网来获得文件。

客户机只是一个接入网络的设备，它的接入和离开对网络不会产生多大的影响，它不象服务器那样一旦失效，正在使用这一功能的网络会受到影响，可能会使网络的部分功能无法使用。

现在的客户机都用具有一定处理能力的PC（个人计算机）机来承担。

（三）网络适配器网络适配器NIC（Network Interface Card）即网卡。

它是构成计算机局域网络系统中最基本的、最重要的和必不可少的连接设备，计算机主要通过网卡接入局域网络。

网卡的接口类型RJ45、BNC、AUI、SC、ST等。

网卡的传输速率主要有10MBPS、100MBPS、1000MBPS、10M/100MBPS自适应网卡、100M/1000MBPS自适应网卡等几种。

常用无线局域网设备网络设备解析在当今数字化的时代，无线局域网（WLAN）已经成为我们生活和工作中不可或缺的一部分。

无论是在家中享受无线网络带来的便利，还是在办公室中实现高效的无线办公，都离不开一系列的无线局域网设备。

这些设备相互协作，为我们构建了一个无缝连接的网络环境。

接下来，让我们一起深入了解一下常用的无线局域网设备。

首先，无线路由器无疑是无线局域网的核心设备。

它就像是一个交通枢纽，将来自互联网服务提供商（ISP）的网络信号接收进来，并以无线的方式分发给各个连接的设备。

无线路由器通常具备多个以太网端口，用于连接有线设备，如台式电脑、网络打印机等。

同时，它还支持多种无线标准，如 80211n、80211ac 甚至是最新的 80211ax（WiFi 6），以提供不同的传输速度和覆盖范围。

在选择无线路由器时，我们需要考虑多个因素。

信号覆盖范围是一个关键因素，如果您的居住或办公空间较大，可能需要选择具有更强信号发射能力或支持 Mesh 组网的路由器，以确保每个角落都能接收到稳定的信号。

传输速度也很重要，如果您有大量的数据传输需求，如高清视频播放、在线游戏等，那么选择支持更高传输速率的路由器将能带来更好的体验。

此外，路由器的安全性也是不容忽视的，它应该具备防火墙、WPA/WPA2 加密等功能，以保护您的网络免受未经授权的访问。

无线接入点（AP）是另一种常见的无线局域网设备。

在一些大型场所，如商场、学校、企业办公室等，单个无线路由器的覆盖范围可能无法满足需求，这时就需要部署多个无线接入点来扩展网络覆盖。

无线接入点可以通过有线方式连接到网络，然后将网络信号以无线的形式发射出去。

与无线路由器不同的是，无线接入点通常不具备路由功能，它的主要作用就是提供无线网络接入。

对于无线接入点的选择，需要根据覆盖区域的大小、用户数量以及网络需求来决定。

有些无线接入点支持 PoE（以太网供电），这使得安装和部署更加方便，无需为每个接入点单独铺设电源线。

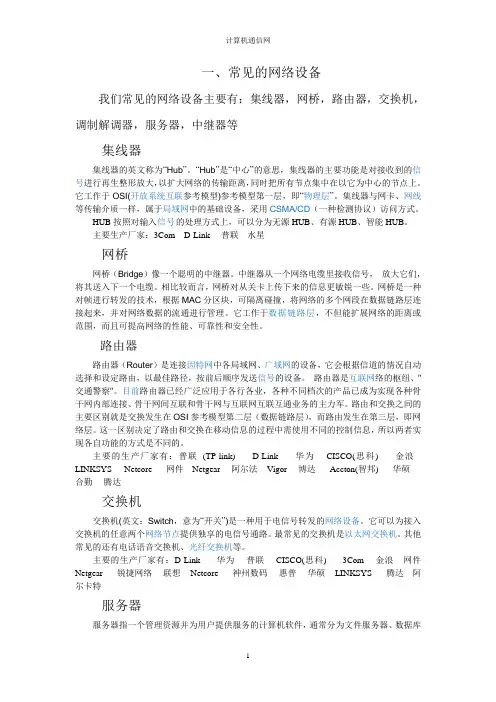

一、常见的网络设备我们常见的网络设备主要有：集线器，网桥，路由器，交换机，调制解调器，服务器，中继器等集线器集线器的英文称为“Hub”。

“Hub”是“中心”的意思，集线器的主要功能是对接收到的信号进行再生整形放大，以扩大网络的传输距离，同时把所有节点集中在以它为中心的节点上。

它工作于OSI(开放系统互联参考模型)参考模型第一层，即“物理层”。

集线器与网卡、网线等传输介质一样，属于局域网中的基础设备，采用CSMA/CD（一种检测协议）访问方式。

HUB按照对输入信号的处理方式上，可以分为无源HUB、有源HUB、智能HUB。

主要生产厂家：3Com D-Link 普联水星网桥网桥（Bridge）像一个聪明的中继器。

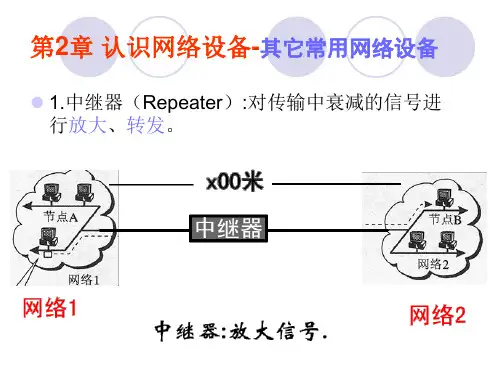

中继器从一个网络电缆里接收信号，放大它们，将其送入下一个电缆。

相比较而言，网桥对从关卡上传下来的信息更敏锐一些。

网桥是一种对帧进行转发的技术，根据MAC分区块，可隔离碰撞，将网络的多个网段在数据链路层连接起来，并对网络数据的流通进行管理。

它工作于数据链路层，不但能扩展网络的距离或范围，而且可提高网络的性能、可靠性和安全性。

路由器路由器（Router）是连接因特网中各局域网、广域网的设备，它会根据信道的情况自动选择和设定路由，以最佳路径，按前后顺序发送信号的设备。

路由器是互联网络的枢纽、"交通警察"。

目前路由器已经广泛应用于各行各业，各种不同档次的产品已成为实现各种骨干网内部连接、骨干网间互联和骨干网与互联网互联互通业务的主力军。

路由和交换之间的主要区别就是交换发生在OSI参考模型第二层（数据链路层），而路由发生在第三层，即网络层。

这一区别决定了路由和交换在移动信息的过程中需使用不同的控制信息，所以两者实现各自功能的方式是不同的。

主要的生产厂家有：普联(TP-link) D-Link 华为 CISCO(思科) 金浪 LINKSYS Netcore 网件Netgear 阿尔法 V igor 博达 Accton(智邦) 华硕 合勤 腾达交换机交换机(英文：Switch，意为“开关”)是一种用于电信号转发的网络设备。

实验一网络设备认识和线缆制作及测试实验一网线制作和分析测试实验1.1 网络设备的认识【实验目的】通过对网络设备和连接线缆的观察，建立对计算机网络的一个基本的感性认识。

【实验任务】1、实际观察交换机、路由器等设备外观，识别这些设备的网络连接接口。

2、识别用于连接设备的线缆。

3、观察一个实际的网络，认识其中的网络设备及其连接线缆和连接方式。

建议实验学时：1学时。

【实验背景】网络设备主要包括路由器、交换机等，Cisco 公司作为网络设备的主要提供商，提供各种系列的产品，尽管这些产品的处理能力和所支持的网络连接接口数目有相当大的差异，但它们都由相似的硬件构件所组成。

系统的主要构成单元包括：中央处理器、闪存、只读存储器、随机存取存储器、非易失随机存取存储器、输入／输出接口和特定介质转换器等。

了解路由器和交换机的内外部特性，对理解它们的功能和工作原理是有帮助的。

【实验设备】Catalyst2912交换机、集线器、Cisco2620路由器、PC机、CAT5UTP（直通线、交叉线、反转线）若干、DTE/DCE 电缆。

【实验步骤】步骤1 认识路由器（Cisco 2620）、交换机（Catalyst 2912）、集线器的指示灯、端口及其连线。

步骤1.1认识路由器的接口和指示灯。

图1.1 Cisco 2620路由器前面板如图1.1所示：依次为电源指示灯、远程电源供应指示灯、活动指示灯。

图1.2 Cisco 2620路由器后面板路由器接口主要用来将路由器连接到网络，它分为局域网接口和广域网接口两种。

由于路由器型号的不同，接口个数和类型也不一样。

常见的接口主要有以下几种：（1）高速同步串口：可连接DDN、帧中继(Frame Relay)、X.25、PSTN(模拟电话线路)。

（2）同步／异步串口：可用软件将端口设置为同步工作方式。

（3）AUI接口：即粗缆口。

一般需要外接转换器(AUI-RJ45)连接10Base-T以太网络。

计算机网络系统的组成功能分类及常见网络设备认识1.硬件设备：包括计算机、路由器、交换机、网卡、光纤、电缆等网络设备。

2.软件：包括网络协议、传输控制协议/网际协议（TCP/IP）等网络协议，以及网络管理软件、网络安全软件等。

3.数据通信链路：用于相互连接各个设备的物理链路，可以是电缆、光缆、无线信号等。

4.网络通信协议：用于规定数据在网络中传输的方式和规则，如TCP/IP协议族。

5.网络拓扑结构：指网络中设备之间的连接方式，包括星型、总线型、环型、树型等。

1.数据通信：通过网络连接，实现不同计算机之间的数据传输和交流。

2.资源共享：通过网络连接，实现存储设备、打印机、数据库等资源的共享，提高资源利用率。

3.远程访问：通过网络连接，实现对其他计算机或服务器的远程访问和管理。

4.分布式处理：通过网络连接，将任务分割成多个子任务，由不同的计算机共同完成，提高处理效率。

5.信息传播：通过网络连接，实现信息的即时传播和共享，如电子邮件、即时通讯等。

1. 局域网（Local Area Network，LAN）：覆盖较小范围的网络，通常在一个建筑物或校园内部，用于实现内部通信和资源共享。

2. 广域网（Wide Area Network，WAN）：跨越较大范围的网络，如跨越城市、省份或国家，用于实现远程通信和资源共享。

3. 城域网（Metropolitan Area Network，MAN）：覆盖城市范围的网络，通常是将多个局域网连接起来构成的。

4. 无线局域网（Wireless Local Area Network，WLAN）：通过无线技术实现的局域网，如Wi-Fi网络。

常见的网络设备认识:1. 路由器（Router）：用于将数据包从一个网络传输到另一个网络，负责网络之间的数据转发和路由选择。

2. 交换机（Switch）：用于构建局域网，将数据包从源设备转发到目标设备，实现局域网内部的数据交换。

3. 网卡（Network Interface Card，NIC）：用于连接计算机与网络，将计算机的数据转换成网络可以识别的形式。

HUB，路由器，交换机，MODEM的功能和区别？集线器--集线器也叫Hub，工作在物理层（最底层），没有相匹配的软件系统，是纯硬件设备。

集线器主要用来连接计算机等网络终端。

集线器为共享式带宽，连接在集线器上的任何一个设备发送数据时，其他所有设备必须等待，此设备享有全部带宽，通讯完毕，再由其他设备使用带宽。

正因此，集线器连接了一个冲突域的网络。

所有设备相互交替使用，就好象大家一起过一根独木桥一样。

集线器不能判断数据包的目的地和类型，所以如果是广播数据包也依然转发，而且所有设备发出数据以广播方式发送到每个接口，这样集线器也连接了一个广播域的网络。

交换机--交换机Switch，工作在数据链路层（第二层），稍微高端一点的交换机都有一个操作系统来支持。

和集线器一样主要用于连接计算机等网络终端设备。

交换机比集线器更加先进，允许连接在交换机上的设备并行通讯，好比高速公路上的汽车并行行使一般，设备间通讯不会再发生冲突，因此交换机打破了冲突域，交换机每个接口是一个冲突域，不会与其他接口发生通讯冲突。

并且有系统的交换机可以记录MAC地址表，发送的数据不会再以广播方式发送到每个接口，而是直接到达目的接口，节省了接口带宽。

但是交换机和集线器一样不能判断广播数据包，会把广播发送到全部接口，所以交换机和集线器一样连接了一个广播域网络。

高端一点的交换机不仅可以记录MAC地址表，还可以划分VLAN（虚拟局域网）来隔离广播，但是VLAN间也同样不能通讯。

要使VLAN间能够通讯，必须有三层设备介入。

路由器--路由器Router，工作在网络层（第三层），所有的路由器都有自己的操作系统来维持，并且需要人员调试，否则不能工作。

路由器没有那么多接口，主要用来进行网络与网络的连接。

简单的说路由器把数据从一个网络发送到另一个网络，这个过程就叫路由。

路由器不仅能像交换机一样隔离冲突域，而且还能检测广播数据包，并丢弃广播包来隔离广播域，有效的扩大了网络的规模。

网络设备认识介绍解析网络设备是构成计算机网络的重要组成部分，负责实现网络的连接、路由、分发、安全等功能。

本文将从以下几个方面对网络设备进行介绍解析。

1. 网络设备分类网络设备根据其在网络中扮演的角色，可以分为以下几类：（1）路由器路由器是连接网络的设备，它负责将来自本地网络和互联网的数据进行转发。

路由器可根据不同的协议、网络地址等进行路由选择与转发操作，以实现网络间的通信。

（2）交换机交换机是网络中重要的中继设备，它可根据MAC地址进行包转发和流量控制。

交换机可以提高网络通信的效率和速度，使交互更加迅速和稳定。

（3）防火墙防火墙通过过滤网络流量来保护网络安全，对于可疑的流量或攻击行为进行拦截。

防火墙具有屏蔽和策略控制功能，可以限制网络的输入和输出，从而保障网络的安全。

（4）网桥网桥是将两个局域网连接起来的设备，它能够根据MAC地址将数据包从一个局域网转发到另一个局域网。

网桥可以实现局域网的扩展和连接，提高网络的覆盖范围。

2. 网络设备功能不同种类的网络设备有不同的功能，下面分别进行介绍。

（1）路由器的功能路由器的主要功能是进行路由选择和转发，其次还包括以下功能：•DHCP服务：自动为设备配置IP地址、子网掩码、DNS配置等；•NAT（网络地址转换）：实现私有地址网段与外部公有网络的通信；•VPN功能：提供基于网络的安全访问；•QoS（服务质量）功能：提供网络的优化服务，如流量和带宽控制等。

（2）交换机的功能交换机是网络中承担分发和转发数据的核心设备，主要包括以下功能：•端口带宽限制：对特定的网络设备进行带宽控制，以保证网络资源的公平使用；•VLAN控制：对不同VLAN进行数据交换，来实现逻辑上的用户隔离；•优先级控制：对网络流量进行优先级控制，从而保证关键业务的稳定性；•MAC过滤：拦截未被授权的网络设备。

（3）防火墙的功能防火墙是保障网络安全的重要设备，主要具有以下功能：•认证和访问控制：确认网络用户和设备的身份，尽可能梳理非法访问；•数据包过滤：对数据包进行过滤，过滤掉不需要或者不能够传输数据；•VPN功能：加密业务数据，保证业务数据的安全性；•日志记录和分析：记录网络行为日志和事件记录，对网络行为进行分析和审查，以及保证网络安全。

南京信息职业技术学院认识校园网结构与网络设备实验报告专业：移动互联网应用技术班级：41551X姓名：庄昌玺学号：41551X16指导老师：刘万凤一．实验目的1.认识常见的网络设备并了解其功能2.了解我校校园网的拓扑结构3.认识几种常见的传输介质4.认识一些常见的网络连接设备二．实验环境综合布线实验室，网络实验指导书。

三．实验步骤1.校园网的拓扑结构：用传输介质将各种设备互连的物理布局，就是网络拓扑结构。

目前大多数局域网使用的拓扑结构有三种：星型拓扑结构，总线型拓扑结构，环型拓扑结构。

2.常见的网络设备服务器：服务器是在网络中提供服务给用户的设备，通常是一种高性能计算机，通过运行网络操作系统及在网络环境下运行相应的应用软件。

工作站：工作站又称客户机，是用户和网络交换信息的接口设备。

网络适配器：是计算机接入局域网的主要设备。

Modem:调制解调器是对模拟信号和数字信号进行相互的转换的设备，通常用于电话线拨号上网。

交换机：一种基于MAC地址识别，能够在通信系统中完成信息交换功能的设备。

路由器：主要分为三类：与局域网接入设备的连接，与广域网接入设备的连接，配置端口连接方式路由器与交换机的区别：工作层次不同；数据转发所依据的对象不同；路由器可以分割广播域，交换机不能；路由器提供了防火墙功能3.传输介质双绞线：构建计算机网络常用的介质，分为屏蔽双绞线和非屏蔽双绞线。

屏蔽双绞线分为3类和五类，非屏蔽双绞线分为3类，4类，5类，超5类和6类。

同轴电缆：适用于总线型网络光纤：传输距离长，衰减小。

无限信号：灵活，易维护。

4.网络连接设备略四．实验总结通过对学校校园网的拓扑结构的认识，意识到网络都是由无数个设备连接起来的，构成了网络链路，从而实现了网络的资源共享。

而且对生活中常见的设备做了了解，收获颇丰。

网络设备认识介绍解析网络设备是构建计算机网络的主要组成部分，在计算机网络中，网络设备扮演着桥梁的角色，它们协助计算机之间的通信和数据传输。

本文将为大家介绍常见的网络设备，包括路由器、交换机、网关和防火墙等，以及它们的作用和使用场景。

路由器路由器是一种将多个网络连接在一起并相互转发数据包的设备。

它是构建互联网的关键组成部分之一。

路由器通过阅读数据包中的源地址和目标地址来确定数据包的最佳路径，然后将其转发到下一个网络，直到到达目标地址。

路由器可以分为较小的家庭和小型办公室路由器以及更大的企业路由器。

企业路由器通常有更多的端口和更强大的处理能力，可用于处理大量的流量和连接大型互联网。

交换机交换机是一种网络设备，它能够切换和转发网络中的数据包。

与路由器类似，交换机也能将数据包从源地址转发到目标地址，但是交换机是根据物理地址，而不是IP地址。

因此，交换机广泛应用于局域网（LAN）中，以提高网络性能和速度。

交换机有多种不同类型，包括未管理交换机、半管理交换机和全管理交换机。

未管理交换机通常是较小型的交换机，直接将数据包从一个端口中转到另一个端口。

半管理交换机和全管理交换机允许管理员对交换机进行更详细的配置和管理。

网关网关是连接两个不同网络的设备，可以在不同网络之间进行数据传输。

由于不同的网络使用不同的协议，因此网关通常需要进行协议转换，使数据包能够通过不同的网络之间进行传输。

网关还可以扮演安全代理的角色，对网络请求进行过滤和检查，以确保网络安全。

防火墙防火墙是一种网络安全设备，可以过滤和拦截网络请求，并防止恶意请求进入网络。

防火墙可以在端口级别或IP地址级别进行配置，以允许或禁止特定的网络流量。

防火墙可以分为物理防火墙和软件防火墙。

物理防火墙是一种物理设备，通常安装在网络边缘处，保护整个网络。

软件防火墙是一种运行在主机上的程序，可以保护单个计算机。

总结在计算机网络中，网络设备扮演着重要的角色。

其中路由器、交换机、网关和防火墙是最常见的四种网络设备。

（1）路由器：AR1220、AR2220、AR2240等。

（2）交换机：S3700、S5700等。

（3）终端设备：PC、Server等。

这些都是我们在实践中经常用到的设备。

2．使用eNSP模拟器创建网络拓扑结构图步骤 1 打开eNSP模拟器，进入模拟器初始界面，如图3-24所示。

图3-24 模拟器初始界面步骤2在左边的设备栏里找到路由器、交换机和终端PC，找到后将其拖入右边绘图区域中并排列好，排列完成的效果如图3-25所示，这样方便我们进行后续的设备连接。

图3-25 网络设备排列图步骤3将排列好的所有设备启动，由于设备较多，启动时需耗费一些时间，如图3-26所示。

图3-26 启动设备步骤4设备在启动成功后，会由原本的暗色变为亮色，如图3-27所示。

若设备均为亮色，则说明所有设备启动成功；若遇到设备启动不成功，多试几次就可以了。

图3-27 设备启动成功步骤5设备启动成功后，我们需要选择连线进行连接，左边设备栏中有很多连线供我们选择，但不可选择自动连线，如图3-28所示。

我们需要根据设备来判断连线类型，这样在连接时才不会错乱，而且方便记忆。

图3-28 选择连线步骤6现在将设备进行连接，路由器用Serial 0/0/1端口进行连接，如图3-29所示。

因为设备已经启动，所以若每个路由器相连的端口显示为绿色，表明线路畅通；若为红色，说明线路故障，数据不可通过该线路。

图3-29 两个路由器相连步骤7开始连接路由器和交换机，路由器与交换机之间使用GE0/0/1端口进行连接，两端端口为绿色表明线路畅通，如图3-30所示。

GE端口指的是Gigabit Ethernet千兆以太网端口，带有GE标记的端口就是1000MB 以太网网络端口。

图3-30 路由器与交换机相连步骤8开始进行交换机与交换机之间的连接，该连接使用的是GE0/0/2端口，如图3-31所示。

两端交换机的端口都是GE0/0/2端口，拓扑结构图不仅美观还好记，做任务时使用方便。

网络设备认识介绍解析一网络设备现在已经成了家里必不可缺的一块，而如何选购网络设备也是个不小的问题，比如路由器，交换机，网卡等等。

今天就在这里给大家推荐几款网络硬件吧。

1：斐讯K3C什么?斐讯不是翻车了吗?怎么还推荐斐讯?没错，斐讯在狗东的车是翻了，但是K3C却依旧是一款值得购买的产品，在转转上基本160元左右就能收到，买回来刷个官改固件还是可以的，就是CPU和网络芯片比较热，能达到80℃以上。

但是冲着它支持MU-MIMO以及千兆WAN+3口千兆LAN的规格来说，160元的价格可以说超值了，还是全新的，非洋垃圾可以比，信号也不错。

2：Mikrotik RB750Gr3千兆有线其实这款产品硬件配置上没有什么出彩之处，MTK7621A+16MB ROM+256MBRAM，也许你看到这会说：什么?现在不都是无线路由器了吗?你推荐个千兆有线路由是几个意思?还是烂大街的MTK7621。

但是这款路由值钱在它的固件上，它默认标配的固件就是ROS，而ROS的大名在玩路由器的朋友里面基本无人不知无人不晓，所以这款千兆路由器功能十分强大，而且因为发热低，非常适合扔在弱电箱里面，而且即便你是千兆宽带，也不会出现性能不足的问题，经使用这款路由的朋友测试，600M宽带转发最高只吃了14%的CPU，这NAT性能可以说和交换机有的一拼了。

应付千兆宽带是完全没问题的。

而且还拥有ROS的L4授权，340元的价格真的不算贵了。

至于无线，你可以去找个无线路由器或者老路由器做AP即可，反正K2P这种100出头就能买到。

3：支持VLAN的千兆交换机这款交换机就是我之前客厅实现双线合一使用的那款，但是这个固件好像不少厂家都在用，而且品牌略有不同，所以具体不推荐哪个牌子了，都是深圳出的。

支持网管功能，VLAN等，非常适合用来组建家庭网络，而且发热很低，扔在弱电箱毫无问题，至于买5口还是8口看个人需求，链路汇聚，镜像，WAN扩WAN等功能一个不少，而价格仅仅百元出头，而它的功能，路由器是基本做不到的，所以这里推荐有需求的朋友购买。
