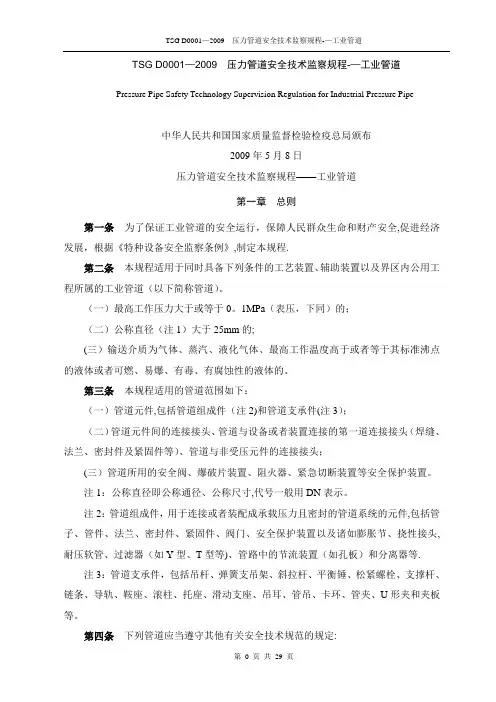

TSG D0001—2009压力管道安全技术监察规程-—工业管道Pressure Pipe Safety Technology Supervision Regulation for Industrial Pressure Pipe中华人民共和国国家质量监督检验检疫总局颁布2009年5月8日压力管道安全技术监察规程——工业管道第一章总则第一条为了保证工业管道的安全运行，保障人民群众生命和财产安全,促进经济发展，根据《特种设备安全监察条例》,制定本规程.第二条本规程适用于同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道（以下简称管道）。

（一）最高工作压力大于或等于0。

1MPa（表压，下同）的；（二）公称直径（注1）大于25mm的;(三）输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的。

第三条本规程适用的管道范围如下：（一）管道元件,包括管道组成件（注2)和管道支承件(注3）；（二）管道元件间的连接接头、管道与设备或者装置连接的第一道连接接头（焊缝、法兰、密封件及紧固件等）、管道与非受压元件的连接接头；(三）管道所用的安全阀、爆破片装置、阻火器、紧急切断装置等安全保护装置。

注1：公称直径即公称通径、公称尺寸,代号一般用DN表示。

注2：管道组成件，用于连接或者装配成承载压力且密封的管道系统的元件,包括管子、管件、法兰、密封件、紧固件、阀门、安全保护装置以及诸如膨胀节、挠性接头,耐压软管、过滤器（如Y型、T型等)、管路中的节流装置（如孔板）和分离器等.注3：管道支承件，包括吊杆、弹簧支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导轨、鞍座、滚柱、托座、滑动支座、吊耳、管吊、卡环、管夹、U形夹和夹板等。

第四条下列管道应当遵守其他有关安全技术规范的规定:（一）公称压力为42MPa以上的管道；(二）非金属管道。

第五条本规程不适用于下列管道：（一）电气、电讯专用的管道;（二）动力管道；（三）军事装备和核设施的管道；（四）海上设施和矿井井下的管道；（五）移动设备上的专用管道，如铁路机车、汽车、船舶、航空航天器等;（六)石油、天然气、地热等勘探和采掘装置的管道；（七）长输（油气）管道和油气田集输管道；（八）城镇市政公用设施的管道;(九）制冷空调设备本体所属的管道和采暖通风专业的管道;（十）其他特种设备安全技术规范管辖范围的管道。

压力管道安装质量证明书根据《压力管道安全技术监察条例》的规定，经本单位安装的压力管道，经过检验合格，特发此压力管道安装质量证明书。

一、安装单位基本情况•单位名称：•工程名称：•压力管道安装位置：•安装时间：二、压力管道的基本情况1.压力管道设计标准：2.产品型号：3.材质：4.壁厚：5.工作压力：6.计划使用寿命：7.安装方式：三、压力管道安装质量证明3.1 施工文件的审查1.安装单位应当编制施工方案，施工方案应当审批合格，并按照施工方案施工；2.施工图纸和质量验收标准应当审查合格；3.安装单位应当按照设计文件要求组织施工作业；4.施工记录、施工检验和验收资料的编制、审核、批准、签字、存档等应当按照设计文件要求进行。

3.2 安装工艺和质量验收1.安装单位应当对压力管道进行质量验收，确认其质量完好、符合设计和工程规范要求之后，方可进行正式安装；2.安装单位应当组织安装人员进行作业，严格按照施工图纸要求进行安装；3.安装前，应按照设计要求对压力管道进行质量检验。

确认符合安装要求之后，方可进行正式安装；4.安装单位应当按照设计要求，对所有焊口进行逐级要求对焊缝进行非破坏性检测，合格后方可进行下一级施工；5.安装完毕后，应当按照设计文件要求进行试压验收。

试压合格后，方可进行封闭、绝热、防腐等工艺。

3.3 安装过程中出现的问题及处理1.安装过程中如有出现问题，安装单位应当立即采取相应措施，及时通知项目负责人；2.如发现焊口和阀门套筒无法安装，应及时将焊口割开重新焊接，并严格按照要求检验；3.如安装过程中出现缺陷，安装单位应当及时整改，并保证经验收合格后方可进行下一步施工；4.出现问题的原因应当进行分析，相关人员应当进行整改和学习，以防止同类问题再次发生。

四、质量验收合格证明验证机构基本信息1.认证机构名称：2.认证机构地址：3.联系电话：4.电子邮件：5.认证依据：验证过程1.安装过程的质量检验，指导和监管；2.对管材、焊材、焊工进行检验；3.对管道进行水压试验；4.安装现场的巡查和监督；5.对整个安装过程进行评估，并出具相应的评估报告。

MR3.10-04 压力容器
产
品
质
量
证
明
书
湖北·仙桃市XXXXXX有限公司
目录
压力容器
产品质量证明书产品名称
产品编号
质量保证工程师（签章）
单位法定代表人（签章）
质量检验专用（公章）
产品合格证
制造单位
制造许可证编号
产品名称类别
设计单位设计批准书编号
图号订货单位
产品编号制造编号
制造完成日期年月日
本压力容器产品经质量检验符合《压力容器安全技术监察规程》、设计图样和技术条件的要求
质量总检验员签字年月日
质量检验专用（公章）年月日
产品技术特性
产品编号
年月日
产品主要受压元件使用材料一览表
产品编号：
注：含焊接材料审核人：填表人：年月日
年月日
产品焊接试板力学和弯曲性能检验报告
理化责任师：填表人：年月日
压力容器外观及几何尺寸检验报告
检验责任师：检验员：年月
焊缝射线检查报告
渗透检测报告
焊缝超声波检测报告产品编号
钢板、锻件超声波检测报告产品编号
热处理检验报告
产品编号
审核人：检查员：年月日
压 力 试 验 检 验 报 告
水压
产品制造变更报告
产品质量信息反馈单
电话：。

压力管道安装质量证明书压力管道安装质量证明书为确保压力管道安装质量，经过对压力管道的安装工作进行细致的检查、测试和评估，特此证明：1.安装前准备工作1.1 管道设计确认：确认管道设计满足相关标准和规范的要求，并与设计单位进行充分沟通和确认。

1.2 材料采购：采购的管道材料符合规定的标准和要求，并进行了材料清单的核对、验收和储存。

1.3 施工组织设计：编制了详细的施工组织设计方案，包括施工步骤、安全措施、人员分工等，并报请审批。

2.施工过程控制2.1 管道安装：按照设计要求和施工组织设计方案，进行管道的组装、焊接、支座安装等工作，保证安装质量。

2.2 焊接质量控制：严格按照焊接工艺规程进行焊接操作，对焊缝进行逐道检查和焊后无损检测，确保焊缝质量。

2.3 吊装与固定：确保吊装和固定过程中，机械设备、起重工具和吊装索具均符合相关标准和要求，并进行安全监督和控制。

2.4 保护与防腐：在管道安装过程中，采取相应的保护措施，避免管道受到污染、损伤和腐蚀。

3.安装质量检验3.1 管道尺寸检查：对安装的管道尺寸进行抽查检测，确保符合设计要求。

3.2 焊缝检查：对焊缝进行目测、尺寸检查和无损检测，确认焊缝质量合格。

3.3 管道连接检查：对管道连接部位进行检查，确认连接质量可靠，无泄漏。

3.4 试运行与试验：进行管道试运行和压力试验，确保安装后的管道系统正常运行和满足安全要求。

3.5 验收记录：编制安装质量验收记录，包括施工单位、监理单位、设计单位等相关人员的签字确认。

4.本文档涉及附件本文档所涉及的附件包括但不限于：●压力管道设计文件●材料清单●施工组织设计方案●焊接工艺规程●施工记录●进场检验记录●试运行和试验记录●安装质量验收记录5.本文所涉及的法律名词及注释●压力管道：指用于输送气体、液体的管道，在使用过程中承受一定压力。

●安装质量：指压力管道安装过程中的质量要求和标准，包括材料、施工工艺、焊缝质量等方面。

压力管道安装质量证明书工程名称：安装单位：建设单位：安装日期：年月日至年月日目录压力管道安装质量合格证工程名称：工程编号：图号：建设单位：竣工日期：年月日本工程经质量检验符合、设计图纸及相关标准等要求。

检验责任人：年月日管理者代表：年月日质量检查专用(公章)：压力管道安装改造维修告知书施工方案及施工项目立项批复文件复印件（有关法规有要求时），于施工前告知特种设备安全监察机构。

压力管道设计特性表工程洽谈记录（技术核定联系单）设计变更通知单汇总目录压力管道元件、焊接材料一览表审核人：填表人：年月日压力管道元件、焊接材料复验一览表审核人：填表人：年月日光谱分析报告厚度测定报告阀门试验报告高压弯管加工检查记录管沟（槽）中间交接记录压力管道安装检查记录压力管道焊接检查报告铸铁、聚乙烯管道安装检查报告射线检测综合报告超声波检测综合报告焊缝热处理报告焊缝硬度检测报告管道补偿装置安装检查报告注:0---室外最低设计温度；1---补偿器安装时的温度；2---介质的最高设计温度。

管道固定支架安装质量检查报告管道支、吊架安装质量检查及调整报告（非固定支架用）管道系统强度试验报告管道系统气密性（泄漏性）试验报告管道系统吹扫及清洗报告管道隐蔽工程检查验收报告管道静电接地测试报告管道防腐及电保护施工检查报告管道隔热工程施工检查报告管道单线图及标识注：单线图上应标注焊缝位置、焊缝标识、焊工代号、无损检测标识及管道主要元件标识。

篇一:《压力管道安装质量证明书》压力管道安装质量证明书一、压力管道安装质量证明书二、压力管道安装汇总表篇二:《1A压力管道安装质量证明书》安压力管道装质量证明书编号YL-NG-03-2013工程名称云南铝业股份有限公司天然气改造项目管网建设工程合同编号云机（2013）第70号建设单位云南铝业股份有限公司安装单位云南建工安装股份有限公司安装日期2013年7 月22 日至2013年10月9日云南省技术监督局监制目录压力管道工程安装质量合格证压力管道工程概况压力管道工程技术特性表压力管道主要使用材料一览表压力管道外观检验报告压力管道安全保护装置一览表压力管道单线轴侧图（空视图）检验报告压力管道压力试验检验报告变更报告（汇总）压力管道工程安装质量合格证存档。

压力管道工程概况合同编号云机（2013）第70号年月日压力管道工程技术特性表合同编号云机（2013）第70号年月日篇三:《压力管道安装质量证明书_2009116105059_2010101983924》《压力管道安装质量证明书》填写说明1、文本内容需填写准确，并按要求签字并加盖施工单位公章；2、检验责任人为项目现场管理人员，质保工程师为施工单位的质保工程师，不能用项目质保工程师代替；3、《压力管道安装质量证明书》一式四份，施工单位、建设单位、宁波市质量技术监督局特监处、宁波市特种设备检验研究院压力管道监检部各一份。

宁波市压力管道安装质量证明书{压力管道安装质量证明}.编号:建设单位台塑聚乙烯（宁波）有限公司工程项目安装单位日期2013年06月30日至2014年07月30日宁波市质量技术监督局印制压力管道安装质量证明书工程名称设计单位设计许可证编号─安装单位安装许可证编号─无损检测单位: 核准证编号─监检单位宁波市特种设备检验研究院监理单位: 证书编号管道类别GB1□GB2□管道长度:GC □GD □管线号等（见附《压力管道安装汇总表》共页）使用单位安装地点安装开工告知编号安装开工日期安装完成日期本压力管道安装工程经检验，安装质量符合《特种设备安全监察条例》、《压力管道安全管理与监察规定》、设计图样和相关技术条件的要求，可以交付使用。

压力管道安装质量证明书压力管道安装质量证明书1. 引言本文档旨在证明压力管道的安装工作符合相关的质量标准和要求。

在本文档中，将详细描述压力管道的安装过程、相关标准和规范，并提供相应的质量证明。

2. 安装过程2.1 安装准备在开始安装压力管道之前，我们确保已经进行了充分的准备工作。

这包括：- 确定安装位置和路线- 确定管道的材料及规格- 准备所需工具和设备2.2 施工过程在安装过程中，我们遵循以下步骤：1. 清理施工区域，确保没有任何障碍物。

2. 根据设计要求进行预先布置，包括准确确定管道的走向和支架位置。

3. 进行管道连接，确保连接处的密封性和可靠性。

4. 安装防护设施，如防腐层和保温层。

5. 进行压力，确保管道能够承受额定压力。

3. 相关标准和规范在安装过程中，我们严格遵守以下相关标准和规范：- GB/T 9711.1-1997《石油和天然气工业输送钢管技术条件第一部分：A级钢管》- GB 50235-2010《港口、航道和海岛装置设计规范》- JJG 697-2006《压力管道安装、更换、修理工程计量检测规程》4. 质量证明4.1 安装记录我们已经详细记录了整个安装过程的关键步骤、参数和结果。

这些记录包括但不限于：- 安装前的清理过程- 材料规格和数量- 连接处的检验记录- 防护设施的安装记录- 压力的结果4.2 检验报告我们委托第三方机构对安装的压力管道进行了检验。

检验报告确认了管道的合格性，并符合相关标准和规范的要求。

4.3 完工验收在安装完成后，我们进行了完工验收。

验收结果证明压力管道安装工作符合设计要求和相关标准。

5.本文档旨在证明压力管道的安装工作符合相关的质量标准和要求。

我们在安装过程中严格遵守相关标准和规范，并进行了详细记录和检验，确保安装质量的可靠性。

通过此文档的证明，我们保证压力管道的安全性和可靠性。

TSG D0001-2009压力管道安全技术监察规程——工业管道Pressure Pipe Safety Technology Supervision Regulation for Industrial Pressure Pipe中华人民共和国国家质量监督检验检疫总局颁布2009年5月8日压力管道安全技术监察规程——工业管道第一章总则第一条为了保证工业管道的安全运行，保障人民群众生命和财产安全，促进经济发展，根据《特种设备安全监察条例》，制定本规程。

第二条本规程适用于同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道（以下简称管道）。

（一）最高工作压力大于或等于0.1MPa（表压，下同）的；（二）公称直径（注1）大于25mm的；（三）输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的。

第三条本规程适用的管道范围如下：（一）管道元件，包括管道组成件（注2）和管道支承件（注3）；（二）管道元件间的连接接头、管道与设备或者装置连接的第一道连接接头（焊缝、法兰、密封件及紧固件等）、管道与非受压元件的连接接头；（三）管道所用的安全阀、爆破片装置、阻火器、紧急切断装置等安全保护装置。

注1：公称直径即公称通径、公称尺寸，代号一般用DN表示。

注2：管道组成件，用于连接或者装配成承载压力且密封的管道系统的元件，包括管子、管件、法兰、密封件、紧固件、阀门、安全保护装置以及诸如膨胀节、挠性接头，耐压软管、过滤器（如Y型、T型等）、管路中的节流装置（如孔板）和分离器等。

注3：管道支承件，包括吊杆、弹簧支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导轨、鞍座、滚柱、托座、滑动支座、吊耳、管吊、卡环、管夹、U形夹和夹板等。

第四条下列管道应当遵守其他有关安全技术规范的规定：（一）公称压力为42MPa以上的管道；（二）非金属管道。

第五条本规程不适用于下列管道：（一）电气、电讯专用的管道；（二）动力管道；（三）军事装备和核设施的管道；（四）海上设施和矿井井下的管道；（五）移动设备上的专用管道，如铁路机车、汽车、船舶、航空航天器等；（六）石油、天然气、地热等勘探和采掘装置的管道；（七）长输（油气）管道和油气田集输管道；（八）城镇市政公用设施的管道；（九）制冷空调设备本体所属的管道和采暖通风专业的管道；（十）其他特种设备安全技术规范管辖范围的管道。

单位压力容器安装竣工随附文件资料压力容器安装竣工随附文件资料目录1、压力容器安装质量证明书2、特种设备安装改造维修告知书3、压力容器产品出厂文件资料审查记录4、压力容器基础验收记录5、压力容器安装找正记录6、压力容器安装系统连接施工检验记录7、压力容器安装压力试验记录8、压力容器安装压力试验报告9、压力容器静电接地测试记录压力容器安装质量证明书工程名称：容器名称：产品编号：容器类别：开工日期：竣工日期：使用单位：本压力容器安装经质量检验，符合《固定式压力容器安全技术检查规程》、设计文件和《机械设备安装工程施工及验收规范》的要求。

检验与试验责任人：日期：质量保证工程师：日期：安装单位（盖章）年月日特种设备安装许可证编号：压力容器产品随附文件资料审查记录压力容器基础验收记录压力容器安装找正记录压力容器安装系统连接施工检验记录压力容器安装压力试验记录□水压□气压□泄漏性压力容器安装压力试验报告□水压□气压□泄漏性压力容器静电接地测试记录工程压力管道安装工程竣工随附文件资料压力管道安装工程竣工随附文件资料目录1、压力管道安装质量证明书2、压力管道安装汇总表3、特种设备安装改造维修告知书4、压力管道安装安全质量监督检验报告5、施工组织设计或施工方案6、焊接工艺卡7、热处理工艺卡8、压力试验与泄漏试验方案9、管道系统吹扫与清洗方案10、管材、管件、焊材检验记录11、管材、管件、焊材产品质量证明书、合格证12、设计文件审查记录13、技术交底记录14、合金钢元件光谱复查报告15、阀门试验记录16、管道弯管加工记录17、焊材发放、回收记录18、工程焊接记录19、焊接接头表面质量检验记录20、焊接返修工艺卡21、焊缝返修及检查记录22、管道轴测图23、管道冷紧记录24、管道补偿装置安装记录25、管道支、吊架制作安装记录26、管道安装记录27、管道热处理报告及时间——温度自动记录曲线28、硬度检测报告29、无损检测报告30、管道系统压力试验报告31、管道系统泄漏性试验报告32、管道系统吹扫与清洗记录33、管道防腐检验记录34、钢质埋地干管阴极保护调试试验记录35、管道绝热施工检查记录36、管道隐藏工程（封闭）记录37、埋地管道沟槽及回填记录38、管道静电接地测试记录39、安全阀校验报告和安全阀调试记录40、管道工程试运行记录41、管道安装工程竣工图42、设计变更及材料代用文件43、安装工程竣工交接书注：有关工程没有的项目，在对应的序号上打“x”，该有的应齐全、完整。

压力管道安装质量证明文件全pdf压力管道在工业领域被广泛应用，其主要作用是输送气体、液体等各种介质。

然而，由于压力管道存在着较高的压力、温度等因素，一旦安装不规范，就会出现危险因素，威胁到人民生命财产的安全。

为了保证压力管道安装的质量，所有的压力管道安装单位都要提交相应的质量证明文件，以确保管道的安全度。

压力管道安装质量证明文件全pdf是压力管道安装单位针对压力管道安装过程中实施方案、设计依据、施工验收、安全评价等过程中所作出的各项记录标准文件的总和。

这些文件起到了记录和评估压力管道安装过程中各个阶段重要信息的作用，也是后期维修、改造和升级工作的重要依据，以确保管道的安全可靠性。

压力管道安装质量证明文件全pdf内容包括实施方案、设计依据、施工验收、安全评价等文件，其中实施方案是指管道安装单位所制订的操作流程、项目图解、验收标准等详细记录文件。

设计依据则是指压力管道设计部门提供的设计图纸、技术要求、安全参数等相关信息。

施工验收则是指施工过程中质监部门对工程实施情况进行的现场检测和评估。

而对压力管道相关安全参数的评估，尤其是对于高危险等级管道的安全评估，其评定标准要求更为严格。

在实际的操作过程中，压力管道安装质量证明文件全pdf也被广泛应用于各个领域。

特别是在石化、化工、节能和环保等领域，压力管道安装质量证明文件全pdf则是一个重要的评估依据。

在工业生产过程中，压力管道作为输送重要原料的一种管道设备，其作用不言而喻。

然而，一旦管道安装存在问题，就会导致管道泄漏，燃烧，或甚至爆炸等危险性事件，带来严重的人员伤害和经济损失。

为保证管道的安全度和科学性，企业必须在管道建设过程中认真履行质quality对管道各项参数的评估和测试。

若能在建设过程中建立严密的管控体系，保证管道从材料采购到生产和配送过程各个环节的质量安全性，既可以省去后期维修的费用，也可以使企业在激烈的市场竞争中取得更有竞争力的崭新地位。

总而言之，压力管道安装质量证明文件全pdf是管道施工过程中的关键性文件，它是记录和评估压力管道施工过程中各个阶段信息的重要依据。

压力管道安装竣工资料压力管道安装过程记录表工程名称:用户名称:项目负责人:技术负责人:质量负责人:安装时间: 年月日年月日XX公司目录01.压力管道安装质量证明书 02. 开工报告03.交工技术文件说明 04. 交工技术文件移交书 05.压力管道安装一览表 06.主要零部件检查记录 07.阀门试验记录08.管道焊接工作记录 09.管架安装检验记录 10.管道补偿装置安装记录 11.隐蔽工程记录12.管道压力试验记录 13.管道涂漆检验记录 14.管道保温检验记录 15.管道系统吹扫记录压力管道安装质量证明书本单位为安装的压力管道工程，施工前已告知质量技术监督部门，施工过程中安装质量经本单位自检，互检、专检合格，并接受监督检验，竣工时经等单位共同验收，确认质量符合1996《压力管道安全管理与监察规定》、施工及验收规范以及设计文件的要求。

注:压力管道情况详见《压力管道一览表》。

安装单位(章):安装单位负责人:安装单位管理者代表:年月日开工报告建设单位:施工单位:工程名称: 单位工程工程地点工程类别设计单位质量监督单位开工条件(四通一平、图纸汇审、资质报装、报验手续已办、具备连续施工条件)工程内容计划开工日期: 年月日计划竣工日期: 年月日建设单位施工单位项目负责人: 项目负责人:年月日年月日交工技术文件说明建设单位:施工单位:序号技术文件名称内容说明建设单位代表: 安装单位代表:年月日年月日交工技术文件移交书序号技术文件名称页数备注建设单位接收人: 安装单位移交人:年月日年月日压力管道安装一览表使用单位使用单位地址主管部门行业安全管理部门安全管理人员工程,装置, 使用单位经办人联系电话名称规格设计/操作条件管管焊是否安全序管道管道道道材料口重要公称公称管道压力温介质始止点状况号编号名称级材标准数压力直径壁厚长度 MPa 度? 等级别质量管道 mm mm m主要零部件检查记录建设单位:施工单位:单位工程名称:主要受压元件材质检查记录元件名称元件规格材质标准数量备注主要受压元件材质核实记录(以出厂材质证明为准)存在问题处理方案处理结果钢管、阀门、弯管、法兰等未发现质量问题技术负责人: 质检员: 施工班组长:年月日阀门试验记录建设单位:施工单位:工程名称: 单元名称: 管道安装试验压力密封试验公称压力名称型号、规格数量结果压力时间时间(MPa) 介质介质压力 (MPa) (mim) (mim)施工技术负责人: 质检部门代表: 施工班组长:年月日年月日年月日管道焊接工作记录建设单位: 施工单位:工程名称: 单元名称:预热温度焊工姓名探伤检查结果及管线号焊接编号规格材质焊接方法焊接材料外观检查 0(C) 及代号证件号施工技术负责人: 质检部门代表: 施工班组长:年月日管架安装检验记录分部分项工程名称工程名称基础标高架顶标高中心座标(毫米) 弹簧管架编号结构型式偏差偏差备注调整值允许值实测值 (毫米) (毫米)施工技术负责人: 质量检查员: 施工班长:年月日管道补偿装置安装记录建设单位:施工单位: 年月日项目: 装置: 工号:预拉(压)量固定支架间设计压力安装时环操作温管线号规格材质距(M) (MPA) 境温度? 度? 允许值实测值简图:检验员: 施工人员:年月日年月日隐蔽工程(封闭)记录建设单位: 施工单位: 项目: 装置: 工号: 隐蔽部位施工图号封闭隐蔽前的检查封闭隐蔽方法封闭简图说明:施工技术负责人: 质检部门代表: 施工班组长:年月日年月日年月日管道压力试验记录建设单位:施工单位: 年月日工程名称:分项工分项工试压管道安装管道程编号程名称部位介质温度? 环境温度?升至工作由时分管道设计压力压压力时间至时分 (MPa) 力试保持试验由时分水压试验压力验压力时间至时分 (MPa) 过工作压力下由时分检查时压力程检查时间至时分 (MPa) 试按《GB50235-97》工业金属管道工程施工验收规范的规定进验行压力试验，以水为介质，先缓慢升压至工作压力_____Mpa，稳结压5分钟，然后升压至试验压力____Mpa,稳压10分钟，检查管道果各处未发现泄漏现象及变形和压力降;然后将压力降至工作压力_____MPa，停压30分钟检查管道系统各处未见变形、渗漏和压力降。

压力管道安装质量证明书工程名称�安装单位�建设单位�安装日期�年月日至年月日目录序号内容页号1压力管道安装质量证明书2压力管道安装汇总表3特种设备安装改造维修告知书4特种设备安装改造维修一览表5工程开工报告6工程竣工验收报告7工程洽谈记录�技术核定联系单�8设计变更通知单汇总目录9压力管道元件、焊接材料一览表10压力管道元件、焊接材料质量证明文件11压力管道元件、焊接材料复验一览表12光谱分析报告13厚度测定报告14阀门试验报告15管沟�槽�中间交接记录16压力管道安装检查记录17压力管道焊接检查报告18聚乙烯管道安装检查报告19射线检测综合报告20射线检测报告21超声波检测综合报告22超声波检测报告23焊缝热处理报告24焊缝硬度检测报告25管道补偿装置安装检查报告26管道支、吊架安装记录27管道系统强度试验和泄露性试验报告28管道系统吹扫及清洗报告29管道隐蔽工程检查验收报告30管道静电接地测试报告31管道防腐及电保护施工检查报告32管道隔热工程施工检查报告33管道真空试验记录34管道试漏检查报告35管道单线图及标识36�、压力管道安装质量证明书编号�工程名称工程编号交工单元名称交工单元编号安装开工日期安装竣工日期管道级别管道长度设计单位监理单位无损检测单位安装监检单位使用单位建设单位本压力管道的安装经质量检验�符合《压力管道安全技术监察规定》、设计文件和�相关技术标准�的要求。

附�《压力管道安装汇总表》共页检验员�日期�质保工程师�日期�安装单位�盖章�年月日特种设备安装许可证号�二、压力管道安装汇总表交工单元名称�交工单元编号�管道编号管道级别设计压力�M p a�设计温度�℃�输送介质管道材质管道规格�㎜�管道长度�m�铺设方式焊口数量检测方法/比例�%�压力试验压力�M P a�泄漏试验压力�M p a�填表�日期�审核�日期�共页第特种设备安装改造维修告知单施工单位��加盖� 台�条�数� 设备名称产品编码/ 注册代码设备制造单 全称许可证编号 设备安装地点 安装日期施工单位全称 施工类别许可证编号许可证有效期联系人固定电话 传真 手机 地址 邮编 使用单位全称 联系人电话传真地址 邮编意见�接收告知人员� 注1�告知2台以上�含2台�设备时�填写《特种设备安装改造维修设备一览表》。
