第六章道路交叉设计1．交叉口设计的基本要求有哪些？答：交叉口设计的基本要求：（1）保证车辆与行人在交叉口能以最短的时间顺利通过，使交叉口的通行能力能适应各条道路的行车要求；（2）正确设计交叉立面，保证转弯车辆的行车稳定，同时符合排水要求。
2．交叉口设计的主要内容有哪些？答：交叉口设计的主要内容：（1）正确选择交叉口的形式，确定各组成部分的几何尺寸；（2）合理布置各种交通设施；（3）验算交叉口行车视距，保证安全通视条件；（4）交叉口立面设计，布置雨水口和排水管道。
3．平面交叉口的型式有哪些？其适用范围如何？答：常见的交叉口型式有：十字型、T字型、X字型、Y字型、错位交叉和多路交叉(五条或五条以上道路的交叉口)等几种。
（1）十字型交叉口是最基本的平面交叉口型式。
它型式简单，交通组织方便，街角建筑易处理，适用范围广，可用于同等级或不同等级道路的交叉。
（2）X字型交叉口是两条道路以锐角或钝角斜交。
当相交的锐角较小时，将形成狭窄的交叉口，对交通不利(特别对左转弯车辆)，锐角街口的建筑也难处理。
所以，当两条道路相交，如不能采用十字型交叉口时，应尽量使相交的锐角大些。
（3）T字型交叉口、错位交叉口和Y字型交叉口均用于主要道路和次要道路的交叉，主要道路应设在交叉口的直顺方向。
在特殊情况下，例如一条尽头式干道和另一条滨河主干道相交，两条主干道亦可设计成T字型交叉。
必须注意的是，不应该为了片面地追求道路的对街景处理而把主干道规划和设计成错位交叉，致使主干道曲折，影响了主干路车辆的畅通。
（4）复合交叉口是多条道路交汇的地方，容易取得突出中心的效果，但用地大，并给交通组织带来很大困难，采用时必须慎重考虑。
其中最基本的型式是T字型交叉和十字型交叉，其他形式可以看作是由这两种型式变形而成的。
由于这两种交叉型式简单、视线良好、行车安全、用地经济，故我国各类公路和城市道路的平面交叉口大多数采用这两种型式。
但应注意下列情况下的平面交叉口应避免采用T字型交叉和十字型交叉这两种型式。
道路勘测设计第三版课后练习题含答案
引言
道路勘测设计是建筑工程专业中的一门重要课程，主要涵盖道路工程勘测、设
计及施工等方面的知识。
本文主要介绍道路勘测设计第三版中的课后练习题及答案。
道路勘测设计第三版课后练习题
第一章
1.计算标高为300.00米的点在等高线（断面距为20米）上的投影长度。
答案：10米
2.某平面图比例尺为1：4000，某线段距离为300米，其在图上的长度
为多少？
答案：0.075米
第二章
1.求垂足高差为3m，边坡坡度为1:1的边坡高为多少？
答案：5.657m
2.一辆车所通过一段道路的沿线里程为4000m，根据该路段纵坡梯度的
要求，它应当超高原点多少？若某一中央桥距路线起点的里程为2200m，同
时已知其平均高程，求两端的高程值。
答案：96.57m，168.78m，174.65m
第三章
1.求某一房屋的建筑用地面积，东西距为18m，南北距为12m，距东南
角10m处的点标高为25.21m，距西北角15m处的地面高程为25.73m，并已知地形分别为1级、2级、3级，距形分别为400m²、300m²、200m²。
答案：216m²
2.一条规划红线内的机场跑道，总长为3500m，顺坡边坡为3%，倒坡边
坡为1%，那么，梯度点高差为多少m？
答案：36.11m
结论
通过上述课后练习题及对应的答案，我们可以了解到道路勘测设计第三版中各章节所涉及的知识及计算方法，有助于我们更好地掌握相关知识点，提高实际操作能力。
《道路勘测设计》题集一、选择题（每题5分，共50分）1.在进行道路选线时，以下哪个因素不是必须考虑的自然条件？（ ）A. 地形地貌B. 气候条件C. 土壤地质D. 当地历史文化遗产（答案：D）2.道路纵断面设计中，确定最大纵坡的主要依据是下列哪一项？（ ）A. 车辆的动力性能B. 道路的美学要求C. 道路两侧的绿化带宽度D. 道路横断面的宽度（答案：A）3.在道路平面设计中，交点法主要用于哪种类型的道路设计？（ ）A. 直线型道路B. 曲线型道路，特别是山区道路C. 高速公路的直线段D. 城市道路的交叉口设计（答案：B）4.下列哪一项不是道路横断面设计的主要内容？（ ）A. 车道宽度的确定B. 边坡坡度的设计C. 路肩宽度的设置D. 道路沿线景观规划（答案：D）5.道路勘测中，使用全站仪主要是为了测量哪些数据？（ ）A. 道路的长度和宽度B. 道路的横向坡度和纵向坡度C. 道路中心线的水平距离和高差D. 道路两侧植被的种类和密度（答案：C）6.在进行路线方案比选时，下列哪个不是常用的评价指标？（ ）A. 工程造价B. 施工难度C. 路线长度D. 道路沿线的广告收入（答案：D）7.道路定线时，为避免大填大挖，通常应遵循的原则是？（ ）A. 尽量沿等高线布线B. 尽可能穿越山脊线C. 不考虑地形，直接连接两点最短距离D. 优先考虑道路美学，忽视工程造价（答案：A）8.在道路设计中，排水系统的设计主要考虑的是下列哪个因素？（ ）A. 道路的美观B. 道路的通行能力C. 道路的安全性和稳定性D. 道路沿线的商业开发（答案：C）9.下列哪一项不是道路交叉设计的基本原则？（ ）A. 保证交通流畅B. 减小占地面积C. 提高道路景观价值D. 确保行车安全（答案：C）10.在进行道路线形设计时，关于直线与曲线的组合使用，下列说法错误的是？（ ）A. 直线段不宜过长，以免驾驶员视觉疲劳B. 曲线段应合理设置，以适应地形和交通需求C. 直线与曲线之间应平滑过渡，避免突兀D. 为追求道路美观，应多使用曲线，少使用直线（答案：D）二、填空题（每题5分，共35分）1.道路勘测设计中，_________是确定道路中线位置及其空间几何形状的工作，它是道路设计的基础。
1. 道路勘测中，下列哪项是确定道路中线平面位置的主要方法？A. 交点法B. 直线法C. 曲线法D. 导线法2. 在道路纵断面设计中，关于竖曲线的描述，哪项是错误的？A. 竖曲线是连接相邻两坡段的曲线B. 竖曲线半径越大，行车越安全C. 竖曲线半径越小，视距越短D. 凸形竖曲线有利于排水3. 下列哪项不是道路平面线形设计应考虑的因素？A. 行车速度B. 工程造价C. 地质条件D. 景观美学4. 在道路横断面设计中，关于路肩的描述，哪项是正确的？A. 路肩是行车道的一部分B. 路肩宽度与道路等级无关C. 路肩用于支撑路面结构D. 路肩用于临时停车5. 下列哪项技术不属于道路勘测中的高新技术应用？A. 无人机航测B. 三维激光扫描C. 传统水准测量D. 遥感技术6. 在道路设计中，关于超高设计的描述，哪项是错误的？A. 超高是为了平衡汽车在曲线段上行驶时的离心力B. 超高值越大，行驶越稳定C. 超高横坡率与汽车行驶速度有关D. 超高设置应考虑道路排水7. 下列哪项是道路设计中最基本的几何要素？A. 曲线半径B. 坡度C. 纵坡D. 平面线形8. 在道路设计中，下列哪项不是交叉口设计的重点？A. 交叉口的通行能力B. 交叉口的平面线形C. 交叉口的排水设计D. 交叉口的景观绿化9. 下列哪项是道路横断面设计中必须包含的部分？A. 行车道B. 人行道C. 绿化带D. 分隔带10. 在道路勘测设计中，下列哪项措施有助于提高道路的安全性？A. 增大曲线半径B. 减小纵坡坡度C. 增加路肩宽度D. 以上都是。
道路勘测设计试题一、单项选择题(本大题共10小题，每小题2分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.一条公路因设计交通量不同，在同一地形范围内分别采用不同的公路等级时，相邻设计路段的设计车速之差不宜超过（）A.10km/hB.20km/hC.25km/hD.30km/h2．汽车的“输出功率/汽车重量”的比值最大的车型是（）A.小客车B.载重汽车C.鞍式列车D.铰接车3.在通行能力的几个概念中，数值最大的是（）A.基本通行能力B.可能通行能力C.设计通行能力D.服务交通量4.设计车速V≥60km/h时，同向曲线间的直线最小长度以不小于_______为宜。
（）A.2V（m）B.2V(km)C.6V(m)D.6V(km)5.当道路的设计车速为60km/h时，缓和曲线最小长度应不小于（）A.50mB.60mC.80mD.100m6.公路圆曲线不设超高的最小半径是按照_______的条件确定的。
（）A.μ＝0.035i＝－1.5％（或－2％）B.μ＝0.05i＝6％－8％C.μ＝0.10i＝6％－8％D.μ＝0.015i＝10％7.在纵断面设计中，凸形竖曲线与凹形竖曲线的设计指标相同的是（）A.极限最小半径B.一般最小半径C.转坡角D.竖曲线最小长度8.当圆曲线半径R等于600米时，缓和曲线设计长度在_______米时视觉上比较协调。
（）A.50－200B.60－300C.70－600D.100－7009.二级以下的改建公路，其设计标高除了按新建公路的规定办理外，还可以采用_______处的标高。
（）A.分隔带中线B.路基边缘C.路面边缘D.行车道中线10.当满载的汽车处于制动或滑行状态时，计算惯性阻力时的换算系数δ应为（）A.δ＝1＋δ1＋δ2ik2B.δ＝1＋（δ1＋δ2ik2）G/GxC.δ＝1＋δ1D.δ＝1＋δ1G/GX二、双项选择题(本大题共5小题，每小题2分，共10分)在每小题列出的五个备选项中有两个是符合题目要求的，请将其代码填写在题后的括号内。
把这几张试卷做好考试就完全没问题。
后面那些不是试卷的是关于立体交叉的知识，我们专业老师没有具体讲所以我就找了些看，你们可以自己选重点看哈，但是这几张试卷就差不多是考试难度了。
本次道路勘察计算题是圆曲线的三个桩号计算（ZY QZ YZ）说不定下次它会考缓和曲线五大桩，所以要把计算切线长啊等等的要素公式背下来，还有一道是竖曲线随便两个点的设计高程的计算，要晓得竖曲线的平距啊切线高程等等公式记住。
计算题就两道，看了好多试卷也没见到考过土石方，估计就是圆曲线和竖曲线的考察。
（但是你们还是看看吧）祝大家考试顺利。
（我好像个卖答案的- -）che车流密度延误率平均运行速度直线圆曲缓和曲线6v 大地坐标系统高斯3度直角坐标系平面直角坐标系交通管制渠化交叉口立体交叉外距切线长曲线长遥感全球定位地理信息反应制动安全浙江省20XX年1月高等教育自学考试道路勘测设计试题课程代码：02405一、单项选择题(本大题共10小题，每小题2分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.关于交叉口视距，由停车视距所组成的三角形称为______三角形。
( b )A.视线B.视距C.视力D.视差2.“计算机辅助设计”简称( d )A.CAEB.ACDC.DACD.CAD3.圆曲线最大半径以不超过______为宜。
( b )A.20000mB.10000mC.5000mD.15000m4.设相邻两桩号的横断面面积分别为A1和A2，该两桩号间距为L，则用于计算土石方体积V的平均断面法公式为( )A.V=(A1+A2)LB.V=2(A1+A2)LC.V=12(A1-A2)L D.V=12(A1+A2)L5.横向力系数是(a )A.单位车重的横向力B.横向力的倒数C.车重与横向力之和D.车重与横向力之积6.我国道路的服务水平划分为______级。
( c )A.二B.三C.四D.五7. 一条车道的最大宽度为( d )A.3mB.3.5mC.4mD.3.75m8.纸上移线有计断链和______两种做法。
道路勘测设计试卷及答案6套道路勘测设计试题A1、公路根据和分为⾼速公路、⼀级公路、⼆级公路、三级公路和四级公路。
2、道路设计通⾏能⼒是经过对和的诸多修正以后得到的。
3、动⼒因数D，是表征某型汽车在海平⾯⾼程上，满载情况下，每单位车重克服和的性能。
4、平曲线若为凸型曲线，且设计车速为120km/h，则其最⼩长度为。
5、两条⽆交通管制的单⾏线相交时，冲突点有个，分流点和合流点分别有个、个。
⼆、名词解释（2′×5）1、交通量：2、道路阻⼒系数：3、路幅：第1页（共6页）试题：班号：姓名：4、展线：5、交织：三、简答（4′×5）1、绘图说明平⾯⼗字交叉⼝⽴⾯设计的基本类型。
2、汽车⾏驶的充分必要条件。
3、横向⼒的存在对⾏车产⽣种种不利影响，越⼤越不利，表现在哪些⽅⾯。
第2页（共6页）试题：班号：姓名：4、写出以下⼏种平⾯线型的要素组合，如：基本型：直线＋缓和曲线＋圆曲线＋缓和曲线＋直线。
① S型曲线②卵型曲线③ C型④复合型5、什么是渠化交通及其作⽤。
四、论述（10′×2）1、直线最⼤长度的确定以及⼀般要求。
第3页（共6页）试题：班号：姓名：2、什么是缓和曲线？为什么设置缓和曲线？缓和曲线最常⽤的形式及其优点是什么？缓和曲线长度的确定考虑了哪⼏个因素？五、计算（10′＋10′＋10′＋10′）1、横向⼒系数µ反应坐车的舒适性，不能过⼤。
假定在某公路的弯道处的最⼤横向⼒系数µ为0.09，则：①当R＝500m，i＝5％，允许最⼤车速为多少？h②当V＝80km/h，i＝－3％时，平曲线半径⾄少应为多⼤，才不⾄发⽣危险。
h第4页（共6页）试题：班号：姓名：2、双车道公路上同向⾏驶的车辆之间存在超车⾏为，⼀般都是利⽤对向车道进⾏超车。
超车视距关乎超车⾏为的安全性。
欲超车车辆以60km/h⾏驶，准备以5m/s2超越30km/h的前车，加速⽤时3s，超车车辆在对向车道上⾏驶了3s回到⾃⼰的车道，假定安全距离为30m，对向汽车以60km/h的速度⾏驶了⼀段距离，求最⼩必要超车视距。
第二章 平面设计注：无解题步骤，不给分！1．若二级公路的设计车速取V =80h km /，13.0max =μ、08.0max =b i ；一般情况下取06.0=μ、07.0=b i ，试计算圆曲线极限最小半径值和一般最小半径值（取50m 的整数倍）。
解： R 极限=250m②R 一般=400m2．高速公路设计车速为V =120h km /，路拱横坡度为2%，若横向力系数采用0.04。
试计算不设超高圆曲线最小半径（取500m 的整数倍）。
解： R 不设=5500m3．某新建二级公路（设计车速为80km/h ），有一处弯道半径R =300m ，试根据驾驶员操作方向盘所需时间的要求计算该弯道可采用的缓和曲线最小长度（取10m 的整数倍）。
解：缓和曲线最小长度为70m 。
4．某新建三级公路有一处弯道，其平曲线半径R 取120m ，偏角423229'''=α，若该平曲线需设置缓和曲线，其缓和曲线长度最大可取多长？解：缓和曲线长度最大可取61.44m 。
5．某新建二级公路有一弯道，其平曲线半径R 为400m ，缓和曲线长为80m ，试计算缓和曲线上距起点40m 点和缓和曲线终点的坐标（以缓和曲线起点为原点）。
解：①缓和曲线上距起点40m 点坐标: x=39.998 y=0.333②缓和曲线终点坐标：x=79.92 y=2.6656．从某公路设计文件《直线、曲线及转角一览表》中摘抄的一组路线设计资料如下： JD8： K3+425.982=8ZH K3+311.099=8HY K3+346.099=8YH K3+492.155=8HZ K3+527.155JD9：K4+135.169=K4+047.4369YZ =K4+221.135试计算（1）JD8曲线的切线长、曲线长、缓和曲线长及曲线中点桩号；（2）计算JD9曲线的切线长、曲线长和曲线中点桩号； （3）计算两曲线交点间距及所夹直线段长度。

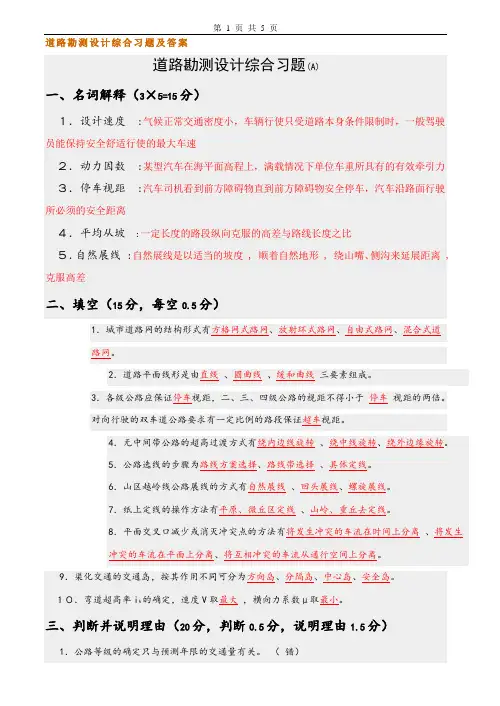

道路勘测设计综合习题及答案道路勘测设计综合习题(A)一、名词解释（3×5=15分）１．设计速度:气候正常交通密度小，车辆行使只受道路本身条件限制时，一般驾驶员能保持安全舒适行使的最大车速２．动力因数 :某型汽车在海平面高程上，满载情况下单位车重所具有的有效牵引力３．停车视距 :汽车司机看到前方障碍物直到前方障碍物安全停车，汽车沿路面行驶所必须的安全距离４．平均从坡 :一定长度的路段纵向克服的高差与路线长度之比５．自然展线 :自然展线是以适当的坡度 , 顺着自然地形 , 绕山嘴、侧沟来延展距离 , 克服高差二、填空（15分，每空0.5分）2．圆曲线的极限最小半径是路线设计中的极限值，一般情况下均可采用。
（错）3．汽车转弯时受到的横向力，可以衡量不同重量的汽车在弯道上的稳定程度。
（对）4．某二级公路设计速度V=60Km/h，缓和曲线最小长度为Ls min=50m ，则不论平曲线半径的大小，缓和曲线长度均可取50m。
（对）5．对于不同半径弯道最大超高率i h的确定，速度V为实际行驶速度，横向力系数μ为零。
（错）6．各等级公路最小纵坡的规定，是从减少工程量的角度考虑。
一般最小纵坡不小于3% （对）7．路线平、纵线形组合设计中，平曲线与竖曲线的大小应保持均衡，是指平曲线与竖曲线的半径大小应相等。
（错）8．纵断面的设计线，直坡段的长度是指其水平长度，竖曲线的长度是指实际曲线长度。
（错）9．越岭线路线的长度和平面位置主要取决于路线纵坡的安排，因此，越岭线的选线中，须以路线纵断面为主导。
（错）9．环形交叉口，对于环道上的车道数应是越多越好，以提高通行能力。
（错）四、简答题（5×5=25分）１.路线设计中对同向曲线、反向曲线、S型曲线的线形设计要求。
２.竖曲线的最小半径或最小长度的限制因素。
３.沿河线路线布设要点。
４.环行交叉口圆形中心岛半径、环道宽度的确定，考虑了那些因素。
５.路线平、纵线形组合设计中，平、竖曲线应避免的组合。
道路勘测设计》试卷及答案《道路勘测设计》试卷及答案一、单选题（每题 2 分，共 20 分）1、公路设计交通量是指（）。
A 公路设计时的交通量B 公路竣工开放交通时的交通量C 预测的设计年限末交通量D 设计年限内的各交通量高峰小时2、关于汽车行驶的横向稳定性，正确的说法是（）。
A 发生横向倾覆现象之前先产生横向滑移现象B 发生横向滑移现象之前先产生横向倾覆现象C 横向倾覆条件是横向力大于或等于离心力D 横向滑移条件是横向力大于或等于轮胎与地面之间的横向附着力3、关于缓和曲线，正确的是（）。
A 缓和曲线使离心加速度逐渐变化B 缓和曲线采用回旋线C 汽车匀加速行驶，同时以不变的角速度转动方向盘所产生的轨迹，即为缓和曲线D 四级公路不设缓和曲线4、关于竖曲线半径的选用，正确的是（）。
A 凸形竖曲线半径应采用大于一般最小值的半径B 凹形竖曲线半径应采用大于一般最小值的半径C 凸形竖曲线半径和凹形竖曲线半径均应采用大于一般最小值的半径D 凸形竖曲线半径和凹形竖曲线半径均可采用一般最小值5、越岭线展线方式中，（）适用于路线受限制较严，以采用回头曲线较多的情况。
A 自然展线B 回头展线C 螺旋展线D 以上都不对6、平原区布线应合理考虑路线与城镇的关系，一般是（）。
A 穿过城镇B 离开城镇C 靠近城镇D 以上均可7、某断链桩 K2+150 ＝ K2+100，则路线（）。
A 长链 50 米B 短链 50 米C 长链 250 米D 短链 250 米8、公路弯道加宽一般在（）进行。
A 外侧B 内侧C 两侧D 中间9、土石方调配时，（）是确定借土或调运的界限。
A 平均运距B 免费运距C 经济运距D 超运运距10、选线的第一步工作是（）。
A 进行路线平、纵、横综合设计B 确定路线的基本走向C 具体定出路线位置D 逐段安排路线二、多选题（每题 3 分，共 15 分）1、道路平面设计的主要内容包括（）。
A 直线B 圆曲线C 缓和曲线D 行车视距E 超高和加宽2、公路纵断面设计线由（）组成。
求临界速度例题1汽车在弯道上行驶，如果弯道半径很小，路面横坡不当，汽车轮距窄且装载重心高度过大，且速度较高，汽车就可能产生倾覆危险。
假设b=1.7m，h g=1.8m，R=50m，G=80kN，路面外侧道路横坡=-0.03。
试求倾覆时的临界速度V max ？解题思路:可得：V max \127RG h g i h)所以，V max J27*50(2*178 0.03) 53(km/h)超高半径例题2已知某道路一处半径为400米，超高横坡为5%的弯道的最大横向力系数为0.15，试求该路段允许的最大车速？若该道路的设计速度为60km/h，路拱横坡为1.5%，当某弯道不设置超高时，该平曲线的半径至少应为多大？解题思路：、丄…丄l,丄口、/2 注意卩和i hV2 127( i h)min 0.035i h 1.5%6021417(m) 根据，R 127 i h的取值可得V 、~； 127*400(0.15 0.05) 100(km/h)例题3某二级公路设计速度为60km/h ，已知JD4的交点桩号为K0+750.000 , JD4 的偏角为右偏13o30 /该处的平面线形为 单圆曲线，圆曲线半径为600m ,试计算该圆曲线的几何要素及曲线主点桩的桩号？、、已知 R 600m, y 1330 13.5曲线几何要素计算：则TRtan^600 tan 1!5-71.015( m)L 180 R13.5 600 180141.372(m)E R(sec 2 1) 600 (sec 1》5 1) 4.188(m)D 2T L 2 71.015 141.372 0.658(m)主点桩计算如下：ZY=JD ffi 号-T 二K0+750.000-71.015二K0+678 .985Y Z=Z Y+L 二K0+678.985+141.372二K0+820.357第三节 汽车行驶的横向稳定性与圆曲线半径7、圆曲线要素及各主点桩计算T Rtg 2 (m)L 180 R 0.01745 R(m)E R(sec$ 1)(m)D 2T L(m)曲线主点桩桩号计算ZY 桩号 JD 桩号T YZ 桩号 ZY 桩号 LL/2D/2桩号计算复核桩号计算校核:JD 桩号K0 749.671141.3722K0 749.6710.658 2K0 750.000 JD 桩号JDTEYZZZYaa /2a—交点桩号作用QZ 桩号 YZ 桩号 JD 桩号 QZ 桩号QZ D - K0 820.357例题4某二级公路设计速度为60km/h，已知JD3的交点桩号为K0+750.00 , 偏角为右偏13O30 平面线形为单圆曲线，圆曲线半径为600m。
三计算题（50分）
某新建二级公路，设计速度为80km/h，已知JD1、JD2、JD3的坐标见下表，设JD2的R=250m，L S=110m，变坡点桩号为K0+520，变坡点高程为600.00m，竖曲线半径为R=8000m，相邻两段纵坡度为i1=3%，i2=1%，车道宽度3.75m，硬路肩宽度1.5m，土路肩宽度0.75m，i g=2%，i j=3%，i c=8%。
填写下列表格，桩号计算保留三位小数，高程计算保留两位小数。
参考公式：
2
2
ω
R
L
T=
=
R
x
h
2
2
=
绕边线旋转超高值计算公式
土石方换算系数
绕中线旋转超高值计算公式
高速、一、二级公路及时速为40km/h 的三级公路应采用第3类加宽值。
对不经常通行集装箱运输半挂车的公路，可采用第2类。
四级公路和时速为30 km/h 的三级公路可采用第1类加宽值.。
