变压器的参数测定和标幺值等效电路中的各种R1、R2、X1σ、X2σ、Rm、Xm、k 等，对变压器运行性能有重大影响。
这些参数通常通过空载试验和稳态短路试验来求得。
一.变压器空载试验（求取Rm,Xm,I0,pFe ,k）一次侧加额定电压UN，二次侧开路, 读出U1、U20、I0、p0I0/很小，由I0在绕组中引起的铜耗忽略不计，p0全部为铁耗p0=pFe=RmI02 Zm=U1/I0 Rm=p0/I02 Xm=sqrt(Zm2-Rm2) k=U1/U20 Zm与饱和程度有关，应取额定电压时的数据。
空载试验也可以在二次侧做，但应注意折算到一次侧，即结果要乘以k2。
二.稳态短路试验（求取RK,XK,UK,pCu ）二次侧直接短路时的运行方式为短路运行。
如果一次侧在额定电压时二次侧发生短路，则会产生很大的短路电流，这是一种故障短路。
稳态短路时，一次侧加很小的电压(额定电压的10%以下)，并在绕组电流为额定值时读取数据Ik、Uk、pk，并记录室温θ。
稳态短路时，电压很低，所以磁通很小，铁耗可以忽略。
pk全部为铜耗。
Uk=IkZk Zk=Uk/IkRk=pk/Ik2 Xk=sqrt(Zk2-Rk2)rk75=rk[(234.5+75)/(234.5+θ)] Zk75=sqrt(rk752+Xk2)阻抗电压：短路电压Uk的实际值和额定电压U1N的比值的百分数称为阻抗电压uk。
uk=(Uk/U1N)100%阻抗电压uk是变压器的重要参数，其大小主要取决于变压器的设计尺寸。
uk的选择涉及到变压器成本、效率、电压稳定性和短路电流大小等因素。
正常运行时，希望uk小些，使得端电压随负载波动较小。
但发生突然短路时，希望uk大些以降低短路电流。
三.标幺值(1)标幺值= 实际值/ 基值基值一般取额定值，标幺值就是实际值与基值的比值。
一次侧的标幺值：U1*=U1/U1N，U2*=U2/U2N I1*=I1/I1N，I2*=I2/I2NP1*=P1/SN R1*=R1/Z1Np=R1/(U1Np/I1Np)X1σ*=X1σ/Z1Np=X1σ/(U1Np/I1Np)(2)优点直观明了，直接反映变压器运行状态，例如I1*=1.5 说明过载了。
变压器容量测试仪检测标准===========本检测标准旨在规定变压器容量测试仪（以下简称“测试仪”）的各项检测指标和测试方法，以确保其性能和质量符合相关要求。
以下是具体的检测项目：1. 准确度测试-------准确度测试主要检测测试仪的测量准确度，应符合以下要求：* 在额定容量范围内，测试仪的测量误差不超过±3%。
* 在不同负载条件下，测试仪的测量误差不超过±5%。
2. 稳定性测试-------稳定性测试主要检测测试仪在不同负载条件下的稳定性，应符合以下要求：* 在不同负载条件下，测试仪的输出电压和电流波动不超过±2%。
* 在连续工作条件下，测试仪的性能稳定性应符合相关规定。
3. 温漂测试-------温漂测试主要检测测试仪在不同温度下的稳定性，应符合以下要求：* 在-10℃~+40℃的温度范围内，测试仪的输出电压和电流波动不超过±5%。
* 在上述温度范围内，测试仪的测量误差变化不超过±10%。
4. 线性度测试-------线性度测试主要检测测试仪的线性度性能，应符合以下要求：* 在额定容量范围内，测试仪的线性度误差不超过±1%。
* 在不同负载条件下，测试仪的线性度误差不超过±2%。
5. 抗干扰测试-------抗干扰测试主要检测测试仪对外部干扰的抵抗能力，应符合以下要求：* 在强磁场环境下，测试仪的性能稳定性应符合相关规定。
* 在强电场环境下，测试仪的性能稳定性应符合相关规定。
6. 程序运行测试--------程序运行测试主要检测测试仪的程序运行稳定性和正确性，应符合以下要求：* 在连续工作条件下，程序运行无误。
* 在不同负载条件下，程序运行稳定。
关于网络变压器的四项频率特性简介在国内外生产网络变压器各公司的产品介绍中，首先列出的都是各种型号网络变压器的插入损耗、回波损耗、交越干扰和共模抑制比等四项关于频率特性方面的指标。
之所以如此，是因为这四项指标中任何一项达不到要求都会造成网络通讯不顺畅或丢包现象。
因此，弄清这四项指标的物理概念和检测方法是必要的。
现对网络变压的这四项指的物理意义和测量方法作简明介绍，同时还将列出对常用的网络变压器的插入损耗、回波损耗、交越干扰和共模抑制比等指标检测的结果。
安装在网卡上网络变压器的电路图图l所示是安装在计算机内部网卡中的网络变压器电路图。
位于图的中间部分的长方框为多个公司生产的一种典型的网络变压器。
该变压器一般都安装在网卡的输入附近。
工作时，由收发器送出的上行数据信号从络变压器的Pin16．Pin15进入，由Pin10-Pin11输出，经RJ45型转接头，再通过非屏蔽双绞线送往服务器；服务器送来的下行数据信号经另一对非屏蔽双绞线和RJ45型转接头，由Pin7-Pin6进入，由Pin1．Pin2输出，然后送到网卡的收发器上。
从图l中看到，网络变压器所处工作环境有两个特点：一是通过它的数据电压信号都是平衡信号，即两信号线上电压的参考点为地线，电压的幅度大小相等，极性相反；二是驱动网络变压器信号源的内阻和网络变压器所带负载电阻的阻值均为l00Ω，处在良好的阻抗匹配状态下。
因为右边与网络变压器Pin10-Pin10和Pin7．Pin6相联接的非屏蔽双绞线的特性阻抗均为l00Ω．生产网络变压器的公司在作产品出厂检测时，不可能把每一个产品都焊接到网卡上作实际应用的测试。
因为这样检测过于麻烦，效率也低。
因此研发既接近实际使用条件、检测又方便、效率又高的检测方法是十分重要的课题。
1网络变压器插入损耗的定义及其检测方法从图l中看到，网络变压器是计算机服务器之间双向交流数据电压信号链条中的一个环节。
信号通过这个环节时，不可避免的会有一些衰减。
变压器试验标准随着电力系统的发展，变压器作为电力系统的重要组成部分之一，其性能和可靠性的保证变得尤为重要。
为了确保变压器的正常运行和安全性能，需要对其进行各种试验。
本文将详细介绍变压器试验标准，包括常见的试验项目及其要求。
一、外观检查变压器试验之前，首先要进行外观检查。
检查变压器外壳、接线端子、油箱、绝缘材料等是否存在损坏、老化、腐蚀等问题。
外观检查是为了保证变压器试验的准确性和安全性。
二、绝缘电阻试验绝缘电阻试验是变压器试验的重要项目之一。
变压器的绝缘性能直接影响其正常运行和安全性能。
绝缘电阻试验的要求是在特定温度和湿度条件下，测量变压器的绝缘电阻值，以评价其绝缘性能。
三、过负荷试验过负荷试验是为了验证变压器在额定负荷和超负荷条件下的运行可靠性。
通过在一定时间内施加额定负荷以上的负荷，观察变压器的温升和电流等参数是否正常。
过负荷试验的要求是确保变压器的绝热材料和冷却系统能够正常工作，以及变压器能够持续运行的能力。
四、绕组电阻测量绕组电阻测量是变压器试验中的一项基本项目。
通过测量主绕组、中性点和高压绕组、低压绕组的电阻值，可以评估绕组接头的接触性能和变压器的线圈质量。
测量时要保证测量仪器的准确性，并采取适当的措施，如平均值测量、温度修正等，以获得准确的电阻值。
五、绕组变比测量绕组变比测量是为了验证变压器的变比是否符合设计要求。
通过测量变压器主绕组与各相与相之间、高压绕组与低压绕组之间的变比，以确保变压器的输出电压与额定电压一致。
六、油质试验油质试验是变压器试验中的重要环节，可以评估变压器绝缘材料的性能和油的污染程度。
包括油的电气特性、介电损耗、油的闪点和耐磨损性等指标的测试。
七、局部放电试验局部放电试验是对变压器的绝缘系统进行评估的常用方法。
通过在一定电压下观察和监测变压器内部可能存在的局部放电现象，以判断绝缘系统的质量和性能。
局部放电试验要求使用高灵敏度的局部放电检测设备，并根据试验结果进行合理的评估和判定。

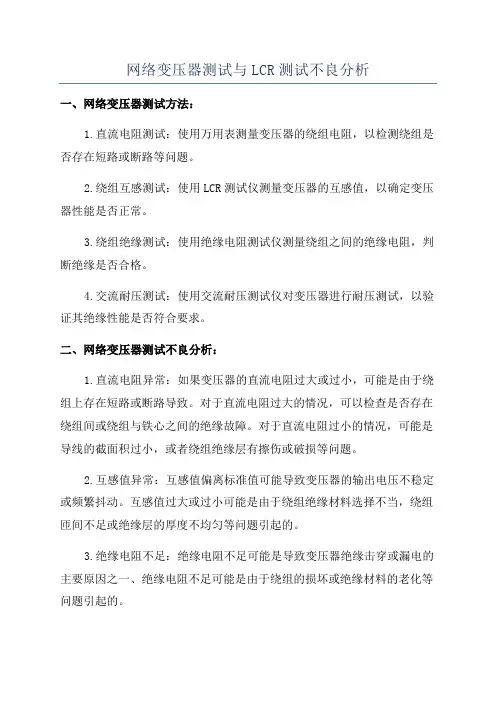

网络变压器测试与LCR测试不良分析
一、网络变压器测试方法：
1.直流电阻测试：使用万用表测量变压器的绕组电阻，以检测绕组是否存在短路或断路等问题。
2.绕组互感测试：使用LCR测试仪测量变压器的互感值，以确定变压器性能是否正常。
3.绕组绝缘测试：使用绝缘电阻测试仪测量绕组之间的绝缘电阻，判断绝缘是否合格。
4.交流耐压测试：使用交流耐压测试仪对变压器进行耐压测试，以验证其绝缘性能是否符合要求。
二、网络变压器测试不良分析：
1.直流电阻异常：如果变压器的直流电阻过大或过小，可能是由于绕组上存在短路或断路导致。
对于直流电阻过大的情况，可以检查是否存在绕组间或绕组与铁心之间的绝缘故障。
对于直流电阻过小的情况，可能是导线的截面积过小，或者绕组绝缘层有擦伤或破损等问题。
2.互感值异常：互感值偏离标准值可能导致变压器的输出电压不稳定或频繁抖动。
互感值过大或过小可能是由于绕组绝缘材料选择不当，绕组匝间不足或绝缘层的厚度不均匀等问题引起的。
3.绝缘电阻不足：绝缘电阻不足可能是导致变压器绝缘击穿或漏电的主要原因之一、绝缘电阻不足可能是由于绕组的损坏或绝缘材料的老化等问题引起的。
4.耐压强度不合格：耐压强度不合格意味着变压器的绝缘性能不达标，可能导致电流泄漏或击穿等问题。
耐压强度不合格的原因可能是绕组的绝
缘材料不合格，或者绝缘层的厚度不均匀等问题。
综上所述，网络变压器测试与LCR测试是确保变压器质量稳定和性能
可靠的重要手段。
通过对测试结果的分析，可以判断变压器是否存在不良
问题，并及时采取措施进行修复或更换，以确保变压器的正常运行。
网络变压器参数及检测说明作者：陈明森来源：《中国科技博览》2016年第23期[摘 ;要]本文介绍网络变压器参数及检测说明。
[关键词]匝数比TR;相位PH;电感量Lx;漏电感LK;品质因素Q;线圈间分布电容量Cp;直流电阻DCR;交流电阻ACR;阻抗Zx;平衡BL;中图分类号：D696 文献标识码：A 文章编号：1009-914X（2016）23-0035-01变压器特性参数测试仪（Transformer parameter tester features）设计精巧，性能优越，功能强大，内部采用国内外最新型的单片机测试技术及先进的A/D同步交流采样和数字信号处理技术;外部采用大屏幕液晶显示，中文菜单提示，操作简单，配备高速热敏打印机，设计有存储功能，方便数据的存储和打印;配用数据管理软件，保存的数据通过USB或232串口传送到计算机（上位机），进行另存、打印、清空等多项操作，或直接通过上位机电脑操作测试，保存的文件格式为Word或Excel文件格式;或将数据直接存储到移动U盘中（不需要上位机）。
仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高了工作效率。
变压器、电感器、线圈等磁性元件各项测量参数说明1.圈数比TR：初次级绕线的比例，检测变压器绕线匝数比及耦合系数。
2.相位PH：绕线方向。
检测变压器主次级的绕线方向。
3.电感量Lx：电压与电流时间变化率的比例系数（e=L）。
检测铁芯的导磁系数？、机械尺寸、完整性以及绝对绕线圈数。
4.电感量Lx重叠DC Bais：检测铁芯的磁饱和特性。
5.漏电感LK：漏磁束切割形成的等效电感量。
检测铁芯的导磁系数？以及绕线形成的耦合系数。
6.品质因素Q：电感的感抗（2πfL）与电阻（ACR）之比。
7.线圈间分布电容量Cp：线圈间杂散静电容。
检测线圈间的距离、绝缘材料及隔离设计。
8.直流电阻DCR：铜线电阻。
检测PIN焊点、铜线材料、设计线长、断短路等。
第六讲变压器参数测定变压器是电力系统中的重要设备，用于将变换电压和变换电流的功率变换。
为了保证变压器的安全运行，需要对其参数进行测定和监测。
本文将介绍变压器参数测定的方法和常用仪器设备。
一、变压器参数变压器的参数主要包括额定容量、额定电压、额定电流、额定效率等。
其中，额定容量是指变压器能够持续供给的最大功率，通常以千伏安(kVA)作为单位；额定电压是指变压器设计的输入输出电压；额定电流是指变压器的负荷电流，可以通过额定容量和额定电压计算得出；额定效率是指变压器的输出功率与输入功率之比。
二、变压器参数测定方法1.额定容量测定方法额定容量是指变压器能够持续供给的最大功率，可以通过两种方法进行测定。
(1)短路法：将变压器的一侧短路，然后在另一侧施加额定电压，测量电流和功率因数，通过计算得到额定容量。
(2)开路法：将变压器的一侧断开，然后在另一侧施加额定电压，测量空载电流和功率因数，通过计算得到额定容量。
2.额定电压测定方法额定电压是指变压器设计的输入输出电压，可以通过下面两种方法进行测定。
(1)绕组测定法：测量变压器的输入和输出绕组的电压，通过比较得到额定电压。
(2)开路法：将变压器的一侧断开，然后在另一侧施加额定电压，测量空载电压和空载电流，通过计算得到额定电压。
3.额定电流测定方法额定电流是指变压器的负荷电流，可以通过下面两种方法进行测定。
(1)短路法：将变压器的一侧短路，然后在另一侧施加额定电压，测量电流和功率因数，通过计算得到额定电流。
(2)绕组测定法：测量变压器的输入和输出绕组的电流，通过比较得到额定电流。
4.额定效率测定方法额定效率是指变压器的输出功率与输入功率之比，可以通过下面两种方法进行测定。
(1)开路法：将变压器的一侧断开，然后在另一侧施加额定电压，测量空载功率和空载电流，通过计算得到输入功率；然后测量负载状态下的有载功率和有载电流，通过计算得到输出功率。
(2)绕组测定法：测量变压器的输入和输出绕组的功率，通过比较得到输入功率和输出功率。
变压器、电感器、线圈等磁性元件各项测量参数说明1．圈数比TR：初次级绕线的比例，检测变压器绕线匝数比及耦合系数。
2．相位PH：绕线方向。
检测变压器主次级的绕线方向。
3．电感量Lx：电压与电流时间变化率的比例系数（e=L）。
检测铁芯的导磁系数µ、机械尺寸、完整性以及绝对绕线圈数。
4．电感量Lx重叠DC Bais：检测铁芯的磁饱和特性。
5．漏电感LK：漏磁束切割形成的等效电感量。
检测铁芯的导磁系数µ以及绕线形成的耦合系数。
6．品质因素Q：电感的感抗（2πfL）与电阻（ACR）之比。
7．线圈间分布电容量Cp：线圈间杂散静电容。
检测线圈间的距离、绝缘材料及隔离设计。
8．直流电阻DCR：铜线电阻。
检测PIN焊点、铜线材料、设计线长、断短路等。
9．交流电阻ACR：铜线电阻加上磁滞损失及涡流损失造成的等效电阻。
除了检测铜线外，还检测铁芯材料的磁化及绝缘。
10．阻抗Zx：变压器的交流绝对阻抗。
11．平衡BL：变压器绕组中某两组之间的平衡测试。
检测电感平衡、漏感平衡、电阻平衡。
12．出脚短路PS：不导通出脚之间的短路。
检测线圈间的漆包或焊锡造成的短路。
变压器测量常见问题处理1. 变压器电感测量值与验收厂商之测量值相差较大，造成退货。
当生产商使用仪器与验收厂商所使用仪器系统不同时，若产品本身呈非线性特性或设定测试范围超出线性范围（生产或验收厂商），有可能因测试电流（磁场强度）大小不同而得到不同的测量结果。
处理方法为供求双方应使用相同测试电流模式。
2. 电感、直流电阻（DCR）或圈数比测量误差。
一般测量误差均来自接触不良或测试频率超过线圈之谐振频率。
造成这种接触不良大概有以下几种情形：①变压器出脚变形、弯曲。
处理方法为加强整脚作业或调整治具推力。
②变压器出脚上附着绝缘漆。
处理方法为测试前先进行去除油漆作业，保证出脚洁净。
③治具气压不足，推柄松动或调整不妥。
处理方法为定期检查气压，合理调整推柄距离。
变压器主要技术参数及说明
一、主要技术参数
二、相关说明：
1、按常规进行耐压试验、短路试验、绝缘性能测试，并提供数据。
2、提供初级线圈匝数和次级各档电压。
3、提供空载电流实测数据（最大档）。
4、焊机变压器并联使用，制造时保证并联运行的2台变压器结构一致，其环流I≈0。
5、初级线圈引线接头及抽头应打上清晰钢印并挂牌标识。
6、变压器冷却效果要好，正常使用时变压器温升不超过规定值。
7、变压器应有可靠的吊装设施。
8、考虑到目前已安装使用变压器与新造变压器的互换性，设计制造时应考虑已使用变压器的安装尺寸，矽钢片的舌宽、叠厚，初级线圈的匝数，抽头位置，次级铜板尺寸，安装孔等，以保证替换使用。
9、变压器次级电压相邻级档之间差值接近。
变压器、电感器、线圈等磁性元件各项测量参数说明
1．圈数比TR：初次级绕线的比例，检测变压器绕线匝数比及耦合系数。
2．相位PH：绕线方向。
检测变压器主次级的绕线方向。
3．电感量Lx：电压与电流时间变化率的比例系数（e=L）。
检测铁芯的导磁
系数µ、机械尺寸、完整性以及绝对绕线圈数。
4．电感量Lx重叠DC Bais：检测铁芯的磁饱和特性。
5．漏电感LK：漏磁束切割形成的等效电感量。
检测铁芯的导磁系数µ以及绕线
形成的耦合系数。
6．品质因素Q：电感的感抗（2πfL）与电阻（ACR）之比。
7．线圈间分布电容量Cp：线圈间杂散静电容。
检测线圈间的距离、绝缘材料及隔离设计。
8．直流电阻DCR：铜线电阻。
检测PIN焊点、铜线材料、设计线长、断短路等。
9．交流电阻ACR：铜线电阻加上磁滞损失及涡流损失造成的等效电阻。
除了检
测铜线外，还检测铁芯材料的磁化及绝缘。
10．阻抗Zx：变压器的交流绝对阻抗。
11．平衡BL：变压器绕组中某两组之间的平衡测试。
检测电感平衡、漏感平衡、电阻平衡。
12．出脚短路PS：不导通出脚之间的短路。
检测线圈间的漆包或焊锡造成的短路。
变压器测量常见问题处理
1. 变压器电感测量值与验收厂商之测量值相差较大，造成退货。
当生产商使用仪器与验收厂商所使用仪器系统不同时，若产品本身呈非线性特性或设定测试范围超
出线性范围
（生产或验收厂商），有可能因测试电流（磁场强度）大小不同而得到不同的测量结果。
处理方法为供求双方应使用相同测试电流模式。
2. 电感、直流电阻（DCR）或圈数比测量误差。
一般测量误差均来自接触不良或测试频率超过线圈之谐振频率。
造成这种接触不良大概有以下
几种情形：
①变压器出脚变形、弯曲。
处理方法为加强整脚作业或调整治具推力。
②变压器出脚上附着绝缘漆。
处理方法为测试前先进行去除油漆作业，保证出脚洁净。
③治具气压不足，推柄松动或调整不妥。
处理方法为定期检查气压，合理调整推柄距离。
④治具弹片（探针）变形或沾附杂质污垢。
处理方法为定期清理弹片（探针）表面或更换治
具。
3. 变压器初级、次级圈数相差较大时相位误判。
初次级圈数差距较大时，因次级的感应电压较低，有效位数较少易造成误判。
处理方法为适当
提高测试电压。
若有其他某组线圈较接近该次级圈数，可以将它作为多组初级设定（3259独立分组测试功能），
以较近组数测量。
4. 多线并绕变压器圈数不一致如何检测？
在圈数匝比之外，加测初级之Q值。
测初级之Q值时会因次级的高低圈数之电力消耗而得到比
一般正常品低的Q值
华强盛电子-文子（229197143@）于深圳2016.03.22。
